04.04.2013 Дроссельная заслонка
Промывка дроссельного узла и заслонки не представляет собой трудновыполнимую задачу. Но многие автовладельцы не знают, как правильно, зачем и когда чистить, да и, имея небольшой опыт в обслуживании машины, боятся лезть под капот и делать что-либо своими руками.

В данной статье мы разберём всю процедуру промывки дроссельного узла, и, надеюсь, что у типичного автовладельца отпадут все вопросы по выполнению данной операции.

Где находится ДЗ?

Подкапотное пространство

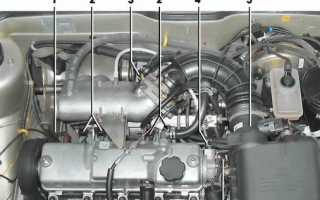

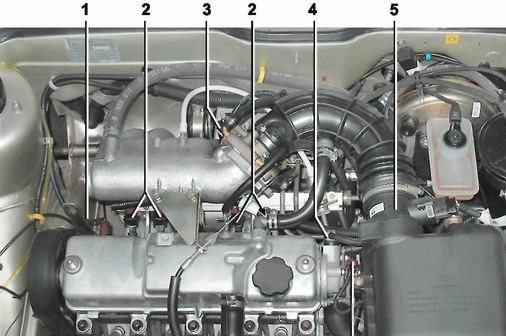

Весь дроссельный узел находится в подкапотном пространстве. Он расположен между связкой впускной коллектор и воздушный фильтр. Иными словами, воздух заходит в фильтр, проходит через ДМРВ, поступает в ДУ, а оттуда идет в двигатель через впускной коллектор (ресивер). Чтобы узнать, где расположена ДЗ, обратите внимание на рисунок (под номером 3).

Чистка дроссельной заслонки (не разбирая) 1zz-fe

Как почистить дроссельную заслонку Ваз 2114: два способа

Существует два способа очистки:

1. Без снятия узла;
2. И соответственно с его демонтажем.

Какой способ выбрать? Все зависит от степени загрязнения. Если с момента очистки или замены дросселя пробег составил до 25 тысяч. То, скорее всего, возможно ограничиться поверхностной очисткой, профилактикой без снятия детали. В иных случаях, рекомендуется полностью демонтировать узел, для глубокой, тщательной обработки, очистки и получения доступа к труднодоступным местам.

Подробно опишем процесс полного снятия после, которого первый вариант выполнить не составит никакого труда. Итак, начнем:

Первый способ чистки дроссельной заслонки Ваз 2114

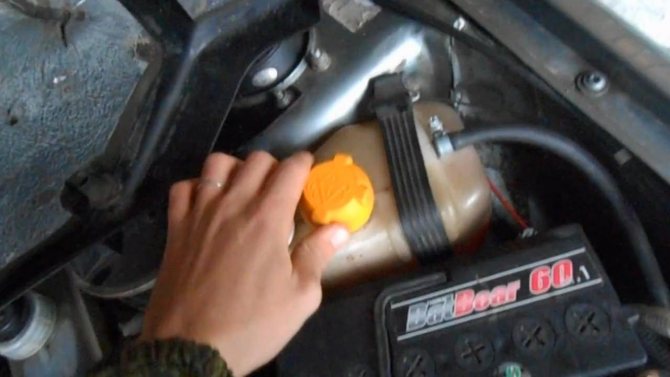

1. Для начала, откручиваем крышку расширительного бачка с антифризом. Это необходимо для того, чтобы «сбросить» давление и избежать вытекания тосола из шлангов.

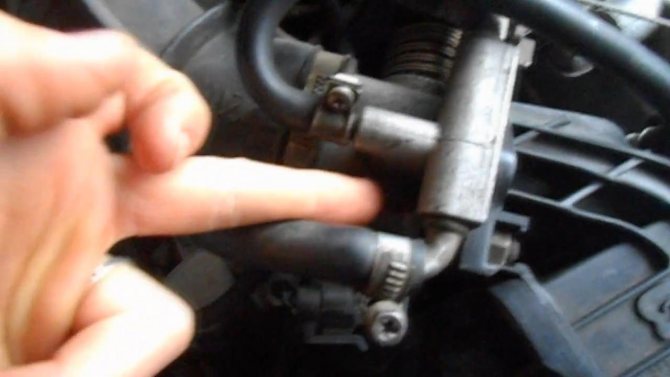

2. Далее, нам необходимо открутить и ослабить все хомуты, которые стягивают шланги, присоединенные к блоку дросселя. Тоже касается и воздушного патрубка. Для производства работ нам понадобится ключ или головка на 13.
3. После снятия хомутов, отсоединяем сами шланги. Патрубок отсоединяем только с одной стороны и для удобства отводим его в сторону.

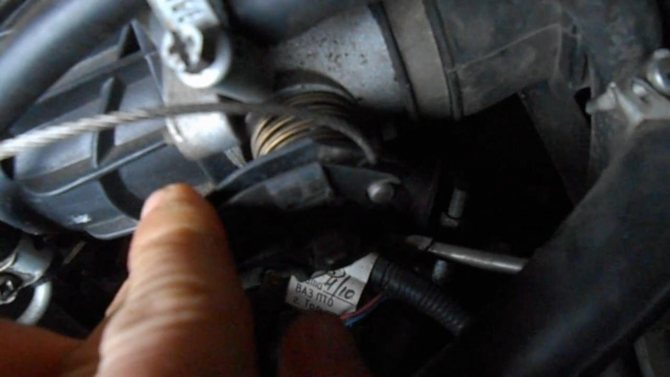

4. Теперь снимаем тросик газа с селектора привода дроссельной заслонки.



5. Отключаем питание датчиков.
6. Берем головку на 13, откручиваем два болта и извлекаем дроссельный узел. Удаляем старую прокладку.



7. Для обработки загрязнения можно использовать очиститель для карбюратора и чистую ветошь или тряпку. Если степень загрязнения весьма высока, то можно использовать зубную щетку с жестким ворсом.
8. Непосредственно перед самой очисткой, отсоединяем регулятор холостого хода. Наносим средство на загрязненную поверхность. Поступательными движениями удаляем нагар с поверхности металла. Если вы не удовлетворены результатом, повторяем операцию заново до полного очищения. Очень важно прочистить или продуть каналы, которые находятся в изделии. Там скапливается большое количество грязи. Удобнее всего проводить продувку при помощи сжатого воздуха. Для этого можно использовать обычный автомобильный насос.
9. Если гнездо самого датчика и датчик засорены, обязательно очищаем и их.
10. Не забываем аккуратно зачистить само место соединения дроссельного узла и его внутреннюю полость. Для этого нанесите на тряпку некоторое количество чистящего средства. Равномерно распределите на внутренних стенках детали. Возьмите щетку и зачистите проблемные участки. По окончании обработки, протрите влажной тряпкой зачищенные места и удалите остатки грязи.
11. После промывки узла, рекомендуется прочистить и продуть отсоединенные патрубки.
12. Ожидаем, небольшое количество времени.
13. Устанавливаем новую прокладку на место соединения дроссельного узла.
14. Присоединяем и закрепляем узел на место.
15. Присоединяем датчик РХХ.
16. Натягиваем шланги на штуцеры системы охлаждения и соединения с адсорбером.
17. Одеваем патрубок корпуса дроссельной заслонки.



18. Закрепляем тросик на приводе.
19. Затягиваем хомуты всех присоединенных элементов.
20. Подключаем фишки датчиков.
21. Закрываем крышку расширительного бачка с охлаждающей жидкостью.
22. Заводим автомобиль и тестируем его работу.

Второй способ снятия дроссельной заслонки

Способ без снятия в некоторой степени похож на описанный нами ранее. Разница заключается лишь в том, что мы будем снимать только патрубок воздуховода и ничего больше. Шаги работ следующие:

1. Снимаем патрубок;
2. Повторяем пункт под номером 10 предыдущего способа.
3. Соединяем и закрепляем все в обратной последовательности, не забывая при этом заменить старую прокладку новой.

Имейте в виду, что такой способ более всего подойдет для профилактической, легкой, поверхностной очистки. При появлении сбоев и некорректной работы двигателя, используйте только способ со снятием. Теперь мы знаем, как почистить дроссельную заслонку на Ваз 2114 используя два различных способа, быстро и без особых сложностей.

Признаки грязной ДЗ

Самые основные признаки, возникающие в связи с грязной заслонкой:

1. Плохой запуск двигателя.
2. Нестабильный холостой ход, плавают обороты.
3. При движении на малых скоростях автомобиль подергивается.
4. Провалы на холостом ходу, двигатель глохнет.

Все эти признаки свидетельствуют о грязном ДУ. Но не спешите делать выводы и браться за чистку узла, т. к. они же могут свидетельствовать о поломке некоторых датчиков: РХХ, ДПДЗ — они находятся на дроссельном узле и могут быть неисправны. В частности, качественная промывка ДУ может вылечить их, но не факт (пройдя по ссылке, вы можете проверить, почистить, заменить РХХ, проверить ДПДЗ, отремонтировать и заменить его). Также похожие симптомы имеет неисправный ДМРВ. Чистить ДУ желательно с периодичностью в 30 тыс. км.

Устройство дроссельной заслонки

Сама дроссельная заслонка представляет собой круглую пластину, способную поворачиваться на 90 градусов вокруг своей оси (от полного закрытия до полного открытия). Устанавливается она внутри корпуса, там же размещается ее привод, регулятор холостого хода (РХХ) и датчик положения дроссельной заслонки. Все эти элементы вместе образуют блок дроссельной заслонки или дроссельный узел. Следует отметить, что на ВАЗ-2109 с инжекторным двигателем, ВАЗ-2110 и ВАЗ-2115 узел применяется один и тот же.

Устройство корпуса дроссельного узла не такое простое, как могло бы показаться на первый взгляд. Помимо всего прочего он является еще и частью системы охлаждения двигателя. В нем имеются каналы для циркуляции охлаждающей жидкости. Также он оснащен патрубками, один из которых связан с системой вентиляции картера двигателя, а второй – с системой улавливания паров бензина.

Регулятор холостого хода

Регулятор холостого хода – это электромеханическое устройство, задачей которого является поддержание определенной частоты вращения коленвала при полностью закрытой дроссельной заслонке. Например, во время прогрева мотора или изменения нагрузки, когда включается дополнительное оборудование. Устройство регулятора холостого хода следующее: внутри корпуса находится шаговый электромотор, с которым соединена подпружиненная конусная игла. Когда мотор работает на холостом ходу игла, перемещаясь вперед-назад, регулирует площадь поперечного сечения обходного воздушного канала, через который проходит воздух при полностью закрытой заслонке.

Дроссельная заслонка может иметь привод двух видов:

1. механический, как у автомобилей ВАЗ-2109, ВАЗ-2110, ВАЗ-2114;
2. электрический, который применяется на большинстве современных автомобилей.

Механический привод

У ВАЗ-2109, ВАЗ-2110 и других устаревших моделей Волжского автозавода дроссельная заслонка связана с педалью газа посредством стального троса. Механический привод имеет очень простое устройство и низкую стоимость, поэтому до сих пор применяется на многих недорогих автомобилях.

Электрический

Если дроссельная заслонка оснащена электрическим приводом, то прямой связи между ней и педалью газа нет. Принцип работы заслонки с электроприводом не меняется, но ее устройство намного сложнее. Упрощенно такой узел работает следующим образом. Силу нажатия на педаль газа регистрирует специальный датчик, который передает эту информацию блоку управления двигателем, угол открытия заслонки определяет датчик положения дроссельной заслонки, и также передает соответствующие сигналы блоку управления. Контроллер постоянно сравнивает эти значения и подает команды электродвигателю на увеличение или уменьшение угла открытия заслонки.

Главной отличительной особенностью дроссельной заслонки с электроприводом является отсутствие регулятора холостого хода. Когда мотор работает на холостых оборотах, дроссельная заслонка не закрывается полностью, угол ее открытия задается блоком управления в соответствии с параметрами работы силового агрегата. Электронная дроссельная заслонка, в отличие от механической, имеет не один датчик положения, а два. Если один датчик, он же потенциометр дроссельной заслонки, выйдет из строя, дроссельный узел все равно будет работать.

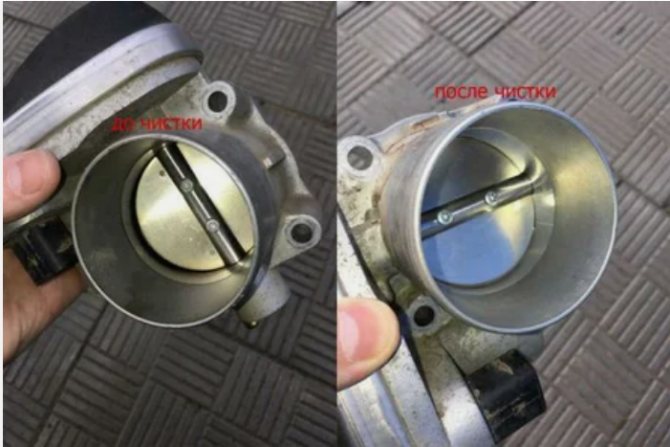

Промывка ДЗ

В данной статье мы опишем два вида чистки ДЗ:

1. Поверхностный.
2. Полный.

Они отличаются степенью сложности, соответственно — качеством.

Поверхностная чистка

Суть ее заключается в том, что мы не будем разбирать полностью весь ДУ, а пройдемся тряпочкой по заслонке и уберём поверхностную грязь.

Для работы нам понадобится:

1. Любое чистящее средство: очиститель карбюратора, спирт, растворитель, бензин, wd-40. Отличаются они степенью «выводимости» грязи.
2. Тряпка.
3. Щетка.

Первым делом снимаем гофру воздушного фильтра с ДЗ, берём наше чистящее средство и брызгаем внутрь. Начинаем чистить поверхность тряпкой и щеткой. Также не забываем открывать саму заслонку чистить её с обратной стороны. На этом процесс окончен, обратно устанавливаем патрубок фильтра, и все. Но при данном способе очистки мы не сможем полностью прочистить все внутренности ДЗ, продуть все отверстия и каналы, поэтому лучше воспользоваться полной чисткой.

Полная чистка ДЗ

Для выполнения полной чистки заслонки, помимо тряпки и чистящего средства, нам понадобится:

1. Плоская, крестовая отвертка.
2. Прокладка ДЗ (для 1,5 л) и уплотнительное кольцо ресивера (для 1,6 л).
3. Ватные палочки.
4. Торцевой ключ на «13».
5. 2 болта М13.

В этом случае нам нужно полностью снимать ДУ и чистить его со всех сторон.

1. Для того чтобы снять узел, отсоединяем гофру воздушного фильтра, снимаем патрубки охл. жидкости и адсорбера.
2. Отсоединяем крепление ДУ, снимаем тросик газа, вынимаем ДУ. Если вам требуется более подробное описание снятия узла, то прочтите статью: Как снять ДУ, ДЗ?
3. Сняв ДЗ, отсоединяем и прочищаем датчики РХХ (как почистить РХХ), ДПДЗ и полностью моем со всех сторон заслонку очистителем, обязательно продуваем все отверстия сжатым воздухом.
4. Затем все устанавливаем обратно, не забыв поставить новую прокладку.

Чистка дроссельной заслонки ВАЗ 2114, 2115, 2110

Дроссельная заслонка увеличенного диаметра

Зачем устанавливают большую заслонку

Размер стандартного дросселя — 46 мм и считается самым узким местом в воздушном тракте автомобиля. Если установить дроссель большего диаметра, то возрастет проходное отверстие, и соответственно будет больше поступления воздуха, а значит, увеличится мощность двигателя машины.

На рынке тюнинг запчастей существует множество вариантов дроссельной заслонки увеличенного размера, от «52» до «58» размера. Все зависит от цели установки. Например, на стандартный мотор без доработок есть смысл устанавливать дроссель на «52 мм» или «54 мм». А более или «58» используется для моторов с увеличенным объемом двигателя.

Если на стандартный мотор поставит 54 дроссель — лучше не станет, а хуже — вполне вероятно. При его установке нужно будет аккуратнее работать с педалью газа, ведь если раньше при легком нажатии «на газ» дроссельная заслонка открывалась на 10-15 процентов, то при увеличенном узле будет на 20-25%. Это приведет к дерготне на малых оборотах!

Увеличенная заслонка пришла из автоспорта, когда ее устанавливали на спортивные машины не методом тыка, а исходя из производительности. Сначала делается мотор, снимаются мощностные показатели, и в случае нехватки поступающего воздуха в двигатель авто устанавливается дроссельная заслонка увеличенного размера. Если ставить её на стандартный мотор, то это выброшенные деньги на ветер. Ведь поступление воздуха при стандартном размере «дросселя» хватает.

Есть ли смысл в промывке дросселя

Если говорим об увеличенном дросселе мотора, то не стоит забывать про такую операцию как промывка. За время эксплуатации в заслонке скапливается грязь, что со временем ведет к худшей реакции на педаль газа. Даже после операции промывки, машина начинает лучше ехать, что лично проверено на практике.

Может тогда эффект от увеличенной дроссельной заслонки объясняется тем, что мы ставим вместо грязной — новую и чистую? Тогда, прежде чем покупать новую большую заслонку, лучше сначала промыть стандартный дроссель от грязи. Эта операция не займет много времени, нужно только купить баллончик «очистителя карбюратора», снять дроссель и тщательно его промыть. Ни в коем случае не используйте средство WD-40 для промывки или любое другое, содержащее масло.

Для машин с инжектором — промывка заслонки немного сложнее. Придётся снимать минусовую клемму аккумулятора перед демонтажом и началом работ. Это делается, чтобы потом обучить дроссельную заслонку авто с новыми параметрами после промывки. Происходит это в автоматическом режиме после подсоединения клеммы АКБ и первого пуска мотора. Причем двигатель, может запустить не с первого раза.

Про нулевик и увеличенную заслонку

Про фильтр нулевого сопротивления можно сказать, что вещь полезная, если правильно его установить. Для полноценной работы нужно делать холодный впуск, а то он будет брать горячий воздух из под капота. В этом случае, стандартный воздушный фильтр, который берет воздух из нижней точки под капотом — более предпочтителен.

Если хотите ставить нулевик, то делайте холодный впуск. Это сделать просто, как самый доступный вариант — взять алюминиевую гофру для воздуховодов на 80-100 мм, присоединить один конец к корпусу воздушного фильтра, а другой — в точке, где воздух будет прохладнее. Как правило, это вдалеке от радиатора автомобиля, ближе к колесу.
