Устройство датчика положения дроссельной заслонки

Дроссельная заслонка — это важная часть устройства двигателя, она причисляется к системе впуска на бензиновых двигателях. Её преимущественная функция заключается в том, чтобы регулировать и контролировать подаваемый объем кислорода в камеру сгорания. Если объяснить простыми словами, то этот элемент необходим для того, чтобы топливо и воздух могли смешиваться в грамотных соотношениях. На большей части автомобилей ДПДЗ располагается между впускным клапаном и фильтрационной частью.

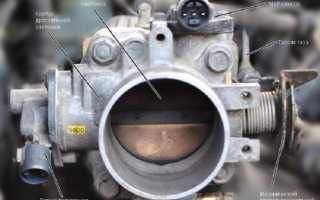

Устройство дроссельной заслонки

По своему устройству он больше напоминает обычный клапан. Если клапан находится в раскрытом положении, то давление на впускном коллекторе равно атмосферному, а когда он закрыт, то давление почти достигает полного вакуума.

ДПДЗ состоит из двух 1-оборотных резисторов, один работает на переменном токе, а другой на постоянном. Общее их сопротивление в сумме достигает примерно 8 кОм. Один вывод резистора подключается к массе, а на второй подается незначительное напряжение для постоянной нагрузки. С резистора импульс далее передается на контроллер, импульс по стандарту от 0.7 до 4 Вольт. Это показание будет меняться от расположения заслонки. Именно по этому параметру можно узнать точное положение дроссельной заслонки.

Датчик положения дроссельной заслонки в разобранном виде

ДПДЗ и повышенные обороты

Замена датчика положения дроссельной заслонки(ДПДЗ) ваз 2114, 2115, 2110

Симптомы выхода из строя датчика положения дроссельной заслонки

Независимо от типа датчика, определить его неисправность можно по следующим признакам:

Нажатие на педаль акселератора приводит к тому, что двигатель перегазовывает или глохнет;

• Мотор работает нестабильно и глохнет на холостом ходу;
• Снижение динамики двигателя, особенно на низких передачах;
• Повысился расход топлива;
• Мотор самопроизвольно глохнет на нейтральной передаче.

Если на автомобиле проявляются перечисленные выше неисправности и горит лампочка Check Engine, велика вероятность, что вышел из строя именно датчик положения дроссельной заслонки. При этом важно отметить, лампочка «Проверьте двигатель» включается при неисправности датчика положения дроссельной заслонки не на всех автомобилях.

Виды ДПДЗ

Всего существует 2 варианта устройства датчика, один с механическим, а другой с электроприводом. Механическую модификацию можно встретить на недорогих версиях автомобилей. ДПДЗ — это отдельный блок, он состоит из следующих компонентов:

1. Корпус.
2. Регулятор холостого хода.
3. Датчик.
4. Заслонка.

Корпус заслонки также подключается к системе охлаждения автомобиля. В этой части также устанавливаются дополнительные патрубки, они необходимы для системы сдавливания паров топлива, а также для охлаждения картера.

Дроссельная заслонка

Регулятор холостого хода при закрытой заслонке все время поддерживает на одном уровне период вращения коленвала. Это осуществляется в моменты прогрева двигателя, либо при запуске другого оборудования автомобиля. РХХ состоит из ступенчатого электродвигателя и клапана, вместе эти два элемента способны полноценно корректировать подачу воздуха на впуске.

В последние годы большую популярность набирают ДПДЗ с электрическим приводом. Дело в том, что специалисты этой модификации отмечают то, что с таким датчиком получается достичь наибольшего крутящего момента. Это достигается за счет использования электронного компьютера для управления. Если на автомобиле именно такая модификация, то крутящий момент будет оставаться постоянно высоким на разных скоростных диапазонах. Также отмечено, что в этом случае расход топлива значительно ниже, а отработанные газы считаются менее токсичными.

Признаки неисправности

Резко меняющееся сигнальное напряжение – первый признак неисправности ДПДЗ. Обычно из строя выходят датчики контактного типа. При соприкосновении движущегося бегунка с поверхностью дорожек происходит физический износ шестерен привода ползунка, истирание резистивного напыления. Другие причины неисправности – короткое замыкание в цепи, обрыв провода.

Плавающий ход

Если ЭБУ получает недостоверные данные от ДПДЗ, контроллер выдает неверные команды, которые нарушают работу двигателя автомобиля. Он глохнет при переключении передач и на холостом ходу.

Замечание! Эффект плавающего холостого хода возникает, если на ЭБУ не поступает сигнал о закрытии заслонки.

Проблемы с ускорением

Явно проявляются симптомы неисправного ДПДЗ при нажатии педали газа. Автомобиль ведет себя по-разному:

• во время набора скорости дергается;
• ускоряется плавно, но ему не хватает мощности, особенно это заметно при движении по пересеченной местности.

На заметку! Нужно проверить датчик положения, если педаль газа не нажата, а автомобиль самопроизвольно разгоняется. Такая проблема возникает, когда потенциометр исчерпал свой ресурс.

Индикатор Check Engine

На приборной панели есть индикатор неисправностей двигателя – Check Engine. Он загорается по разным причинам, в том числе и когда неисправен датчик положения дроссельной заслонки. Чтобы выяснить, в чем проблема, проводят диагностику. Коды неисправности автомобиля определяют сканером или адаптером ELM327.

Код ошибки	Расшифровка
p0120	Значения, полученные от датчика дроссельной заслонки A, выходят за диапазон рабочих характеристик
p2135	Значения датчиков дроссельной заслонки A и B не совпадают

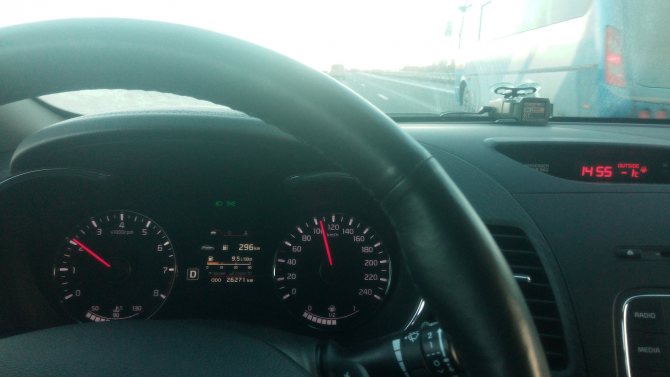

Снижение максимальной скорости

Низкая скорость при разгоне – частый признак неисправности. Неисправный ДПДЗ выдает на ЭБУ недостоверные данные о реальном положении дроссельной заслонки при нажатии педали газа. Значения сигнала низкие, поэтому блок управления ограничивает мощность, что приводит к снижению максимальной скорости.

Электрическая дроссельная заслонка

В чем же заключается главное отличие от механического прототипа? Оно заключается в том, в этом варианте отсутствует связь между педалью и дроссельной заслонкой. Поэтому холостой ход также регулируется не с помощью педали газа.

Но это далеко не все отличия, поэтому мы вам расскажем и об оставшихся. Заслонка и акселератор не взаимодействуют напрямую, между ними нет никакой механической связи. По этой причине электронный блок управления способен самостоятельно оказывать влияние на значение КМ. Это может произойти даже тогда, когда владелец не взаимодействует с педалью газа. Все эти преобразования из-за того, что датчики способны считывать все необходимое, а управляющее устройство может грамотно функционировать с блоком управления.

Помимо датчика положения дроссельной заслонки в автомобиле также имеется датчик положения педали газа. То есть электронный блок управления способен импульсы от датчиков преобразовывать в нужные параметры, а уже затем управлять положением дроссельной заслонки.

Завышенное положение дроссельной заслонки

Очень часто приходится отвечать на одни и те же вопросы. Самый главный из них такой – “Почистил дроссельную заслонку, а её показания положения дроссельной заслонки не изменяются и составляют 5-7%. Дроссельный узел износился?”

Приведу пример из жизни. Человек очень сильно озадачился завышенными показаниями положения ДЗ, которые составляли около 7-9% на холостом ходу. Начитавшись форумов в интернете и сайтов под названием “Пишулишьбыписать”, приступил к выдраиванию дроссельного узла. Помыл – не помогло. Значит плохо помыл. Помыл ещё раз и очень дотошно. Снова не помогло. Что же делать, уже блестит, как у кота что-то там, а всё-равно по показаниям грязный!

Затем его озадаченность переросла уже в более кардинальную фазу – наверное, заслонка подклинивает и не закрывается.

Хорошо хоть не успел разобрать дроссельный узел в поисках подклинивания.

Вовремя проведенная внимательная диагностика выявила причину его бессонных ночей.

Виновником оказался… генератор.

Достаточно было всего одного взгляда на ремень вспомогательных агрегатов, чтобы понять, что что-то не так.

Оказалось, ротор генератора на столько туго вращался, что двигателю не хватало стандартной мощности холостого хода для его вращения. И, естественно, ЭБУ приоткрыл дроссельную заслонку для доступа большей массы воздуха.

Вот так. Но зато дроссель теперь очень чистый

Из этого у нас уже вылезло второе правило. Вот его суть.

Если значения в параметре “положение ДЗ” завышены, то это не обязательно значит, что нужно всё бросать и бежать с выпученными глазами чистить дроссельную заслонку.

Можете проверить данный факт сами, кому интересно. Запустите двигатель, подключите диагностический адаптер, нажмите на тормоз и попытайтесь тронуться с места не нажимая педаль акселератора. Обратите внимание на положение дроссельной заслонки. По мере повышения нагрузки на двигатель, также будут расти и показания положения ДЗ. ЭБУ сам будет приоткрывать дроссельную заслонку, чтобы повысить мощность и сохранить необходимые обороты холостого хода в заданных пределах даже под нагрузкой.

Также сам ЭБУ управляет положением ДЗ при запуске и прогреве двигателя, приоткрывая и прикрывая её в зависимости от прогрева двигателя и температуры окружающей среды.

Поэтому можно сделать выводы, почему положение дроссельной заслонки на Лачетти 1.4/1.6 и похожих авто может быть завышено:

1. Дроссельный узел загрязнен и дроссельная заслонка не закрывается до необходимых значений. Необходима чистка.
2. На двигатель действует повышенная нагрузка и ЭБУ целенаправленно увеличивает процент открытия ДЗ, чтобы обеспечить работу двигателя на холостом ходу. Тут необходима комплексная диагностика двигателя и навесного оборудования.

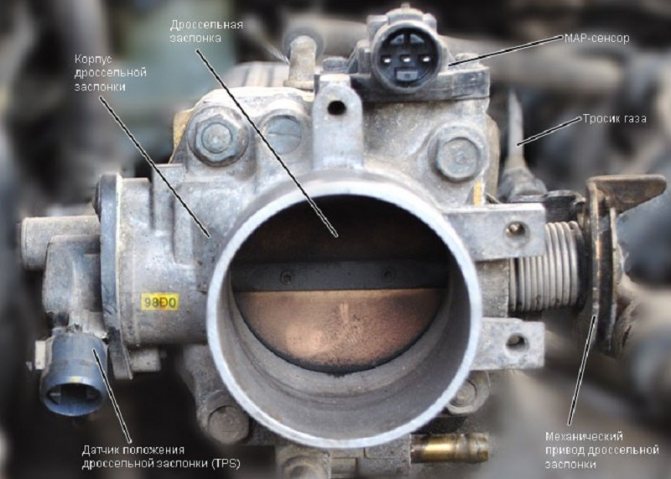

Устройство дроссельного узла

Он включается в себя следующие механизмы:

• Редуктор.
• ДЗ.
• Движок электрический.
• Корпус.
• Возвратно-пружинный конструкция.
• Датчик положения дроссельной заслонки.

Устройство дроссельного узла
В исключительных случаях могут встраиваться сразу 2 датчика в автомобиль. Никаких особых преимуществ при езде это не дает, но преимущество кроется в том, что при поломке его с легкостью заменит другой. В таком случае можно заявить, что если на вашей машине 2 датчика, то повышение надежности точно гарантируется.

Модули бывают разных типов, они подразделяются на: бесконтактные и со скользящим контактом. В строении также предусматривается функция экстренного смещения заслонки, она срабатывает в момент выхода из строя модуля. Если данный модуль ломается, то рекомендуем вам менять его сразу целиком. Если вы его будете разбирать и менять некоторые элементы, то в скором времени может опять понадобиться ремонт.

Правильное положение дроссельной заслонки

Из всего вышесказанного необходимо подвести общий вывод о правильном положении дроссельной заслонки.

Для автомобилей с системой регулировки холостого хода посредством РХХ, установленного в отдельном байпасном канале в обход дроссельной заслонки:

• Значение положения ДЗ обычно должно быть равно 0%. Повышенные значения свидетельствуют о препятствии закрытию заслонки (грязь, заедания, повреждения и т.д.) либо о неисправности самого датчика положения дроссельной заслонки или его проводки.

Для автомобилей с системой регулировки холостого хода посредством воздействия на саму заслонку:

• Положение дроссельной заслонки должно составлять обычно 2-4% на полностью прогретом и полностью исправном двигателе, включая исправность всех его вспомогательных агрегатов (генератор, насос ГУР) и выключенных потребителях (кондиционер, фары, обогрев заднего стекла и т.д.)! Завышенное значение положения дроссельной заслонки может быть вызвано повышенной, по какой-то причине, нагрузкой на двигатель, загрязнением ДЗ, неисправностью ДПДЗ или его проводки. Заниженные показания положения дроссельной заслонки могут быть вызваны подсосом лишнего воздуха в обход дроссельной заслонки(очень часто!) или неправильной регулировкой привода дроссельной заслонки.

Проверку датчика положения дроссельной заслонки в этой статье рассматривать не будем, так как это я подробно описал в статье Как проверить ДПДЗ

Признаки неисправности ДПДЗ

Как и любой механизм в автомобиле датчик положения дроссельной заслонки тоже имеет такую особенность и может ломаться по мере эксплуатации. Ни одна деталь не вечна, поэтому она рано или поздно сломается. Чтобы правильно обнаружить поломку, вам следует знать на какие признаки стоит обратить внимание. Сейчас мы перечислим самые основные симптомы:

• Первоочередно, если вы заподозрили неладное в работе датчика положения заслонки, то для начала внимательно осмотрите движок. Если вы заподозрили, что обороты в некоторые моменты сильно проседают, то это уже говорит о нарушенной работе датчика. Если у вас все управляется электронным компьютером, то следует обратиться в сервис и сделать программный сброс настроек.
• Также часто на поломку датчика указывает ситуация, когда вы резко отпускаете акселератор, и в это время сразу же глохнет движок. Если такое происходит, то это говорит о полной поломке модуля, его следует сразу же заменить, дабы не спровоцировать новые проблемы.
• При интенсивном разгоне у вас значительно спадает скорость на 5-10 километров в час. Зачастую водители думают что это топливо не поступает, и едут на заправку, но на самом деле в 80 процентах случаев это просто поломка ДПДЗ.



• Вы заметили, что на ходу машина не откликается на движения педалью газа. В таком случае нужно сразу остановить автомобиль, иначе это может привести к ДТП. Проблема может скрываться в полной поломке ДПДЗ, иногда это может быть какое-либо механическое повреждение заслонки, и поэтому она не может плотно закрываться.
• Во время холостого хода обороты останавливаются на 2000-3000 оборотах, надолго зависают на этой отметке.

Исходя из всего вышеперечисленного мы можем смело заявить, что все симптомы напрямую указывают на неправильную работу двигателя. Следовательно, стоит помнить, что если вы заметили сбои в работе движка, то первым делом стоит проверить датчик положения дроссельной заслонки. Ниже мы детально распишем, как проверить этот датчик, рассматривать будем на примере ВАЗовских автомобилей, конструкция у них идентичная.

Признаки сбоя

Как отрегулировать датчик положения дроссельной заслонки (5е)? Перед ответом на этот вопрос нужно определить, когда это следует делать. В целом, для основной части автомобилей характерны следующие признаки:

• Толчки при переключении на повышенную передачу;
• Обороты плавают на холостых между 1500 и 1800 об/мин;
• Несвоевременно срабатывает кикдаун;
• Полное исчезновение холостых оборотов;
• Часто сбои происходят после ремонтных работ, связанных с разборкой дросселя. Всегда после проведения работ с системой питания проводите проверку и регулировку датчиков. Но, причина может быть в слишком резкой работе педалью газа. В таком случае, от регулярных смещений оси дросселя возникают вибрации, которые и вызывают сбой.

Возникают перечисленные признаки из-за неправильного сигнала, подаваемого на блок управления двигателем. Разберемся в принципе работы. Регулятор холостого хода подает определенное количество смеси в цилиндры. При этом он ориентируется на показания ЭБУ. Если тот получает ошибочный сигнал с датчика дросселя, например, что заслонка закрыта. То произойдет сбой в работе мотора. Вслед за этим пойдут ошибочные сигналы от других датчиков, сбитых с толку происходящим. В итоге мы увидим какие-либо признаки нарушения регулировок. Учтите, что проблема может быть в отказе датчика. Начните работу с его проверки. Желательно провести компьютерную диагностику двигателя. Под нарушение работы датчика положения дроссельной заслонки могут маскироваться другие проблемы. Чтобы не тратить время впустую обязательно проведите диагностику всего автомобиля.

Как проверить датчик положения дроссельной заслонки

Сделать самостоятельный осмотр датчика не очень уж и сложно, и вполне можно обойтись без помощи профессионалов. Никаких специальных инструментов нам для этого не потребуется, только мультиметр — мы думаем, что этот прибор есть в каждом доме. Если у вас нет мультиметра, то вы можете одолжить его у знакомых, они точно вам не откажут. В крайнем случае его можно купить. Самые простые модели стоят 300-400 рублей.

Мультиметр — всё, что нам потребуется для проверки датчика положения дроссельной заслонки

Перед непосредственным проведением диагностических работ нужно осмотреть панель приборов, но до этого включите зажигания. Если вы заметили что у вас светится индикатор «Check Engine», то нужно сразу же открывать капот и искать ДПДЗ.

Горит «Check Engine» — стоит проверить ДПДЗ

Если вы не знаете где он располагается, то поищите в интернете, там вы найдете точную инструкцию для своего автомобиля. Лучше зайдите на сайт производителя либо найдите инструкцию по эксплуатации вашего автомобиля, потому что только в этом случае вы сделаете все действия правильно. Дело в том, что на сторонних ресурсах могут быть даны неверные рекомендации, и тогда это может повлечь за собой поломку автомобиля. Находится ДПДЗ на дроссельном патрубке, который расположен между впускным коллектором и воздушным фильтром.

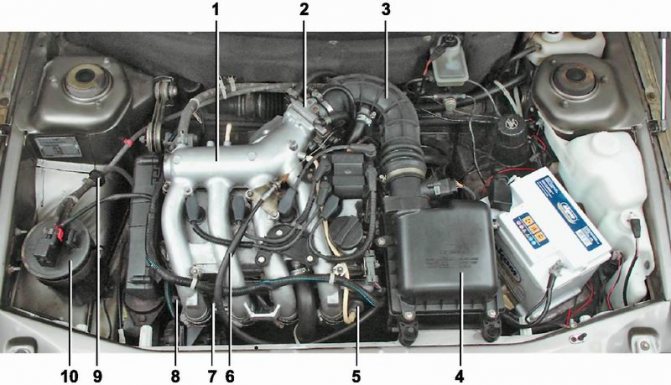

1 — ресивер; 2 — дроссельный узел; 3 — шланг подвода воздуха к дроссельной заслонке; 4 — воздушный фильтр; 5 — регулятор давления топлива; 6 — трос привода дроссельной заслонки; 7 — топливная рампа; 8 — диагностический штуцер; 9 — обратный клапан адсорбера; 10 — адсорбер

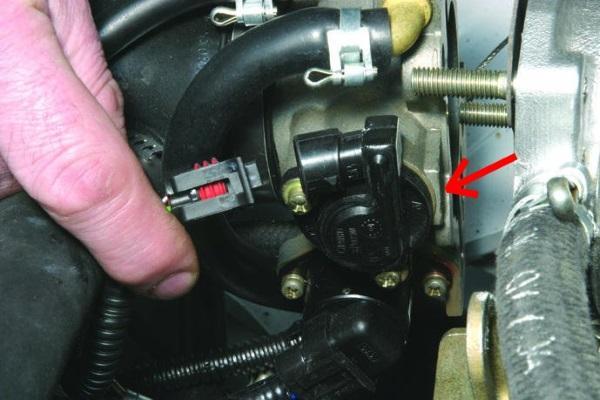

Расположение ДПДЗ на дроссельном узле

Возможно придется снять некоторые детали, мешающие работе (например, воздуховоды воздушного фильтра). Отщелкиваем провода, идущие к ДПДЗ. Из датчика обычно идет 3 контакта — масса, питание, сигнал на блок управления.

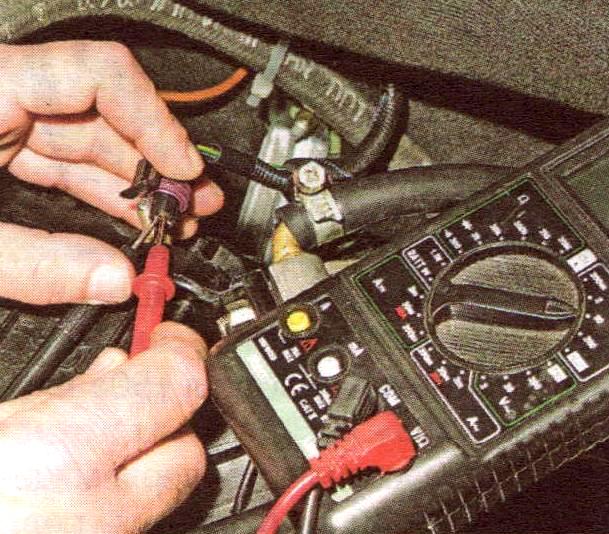

Включаем зажигание, затем плюсовую клемму мультиметра подключаем к контакту питания, а минусовую к контакту массы. Мультиметр должен показывать значение напряжения от 4 до 5 Вольт. Возможен небольшой разброс, но показания не должны быть меньше 4 Вольт при открытой заслонке. При закрытой — в пределах 0,35 – 0,7 В.

Далее выключаем зажигание, переключаем мультиметр в режим проверки сопротивления, и закрываем дроссельную заслонку. Теперь нам надо проверить сопротивление между контактами сигнала и массы. Получившиеся значения должны быть в пределах 0.8-1.2 кОм для закрытой заслонки. Далее стоит открыть заслонку и повторить замеры сопротивления — они должны быть в пределах 2.3-2.7 кОм.

Если значения на ДПДЗ не совпадают с приведенными (опять же, рекомендуется в первую очередь сверяться с значениями в инструкции к авто), значит он неисправен.

Также можете посмотреть несколько полезных видео о проверке датчика положения дроссельной заслонки:

Методы проверки датчика положения дроссельной заслонки (ДПДЗ)

Ранее мы писали о симптомах, которые могут проявляться при поломке датчика положения дроссельной заслонки. Но такие признаки нередко вызывают и поломки других датчиков или компонентов двигателя. Поэтому перед покупкой нового ДПДЗ имеющийся датчик необходимо проверить на работоспособность.

ДПДЗ установлен на корпусе дроссельной заслонки. Этот датчик содержит резистор переменного сопротивления (или контактные точки, в зависимости от модели), который передает сигнал в электронный блок управления двигателем. Показания датчика зависят от положения дроссельной заслонки.

Когда водитель нажимает на педаль газа, заслонка вращается, увеличивая приток воздуха во впускной коллектор. При работающем моторе положение заслонки (и данные с других датчиков) сообщает компьютеру, сколько топлива нужно двигателю в определенный момент.

Поэтому, без правильного сигнала, поступающего от ДПДЗ, возникают проблемы с топливно-воздушной смесью. Отметим, что проверить датчик положения дроссельной заслонки не очень сложно. Вам понадобится информация о заводских параметрах работы датчика, после чего его проверяют с помощью цифрового мультиметра.

Купить мультиметр можно во многих магазинах, этот простейший диагностический прибор пригодится вам ещё не раз.

Самая распространенная неисправность датчика дроссельной заслонки – износ, короткое замыкание или обрыв в электрической цепи либо резисторе. С помощью этой статьи вы сможете понять, как проверить ДПДЗ мультиметром лишь за несколько минут. Это поможет понять, нуждается ли элемент в замене или проблема не в нём.

Симптомы неисправности ДПДЗ:

бедная или богатая топливная смесь;

проблемы с зажиганием;

неправильные сигналы для других исполнительных механизмов;

неровный холостой ход;

провалы при разгоне;

подергивание;

остановка двигателя.

Дополнительная проверка ДПДЗ

Далее стоит протестировать разрывание контактов ХХ. По стандарту они на многих автомобилях располагаются на коннекторах датчика снизу. Подсоедините в контакту один конец мультиметра, а вторым мы будем перемещать дроссельную заслонку. Если напряжение изменяется при проворачивании дроссельной заслонки, то значит все отлично, и датчик работает правильно. Если показания никак не меняются, то попробуйте поменять местами контакты измерительного прибора. Постоянное значение указывает на неисправность в работе ДПДЗ, скорее всего дал сбой переменный резистор. Если вы хороший специалист и разбираетесь в радиотехнике, то можете заменить резистор самостоятельно. Это далеко не считается правильным, поэтому мы вам советуем заменить модуль целиком.

Переменный резистор

Этот резистор считается неотъемлемой частью конструкции модуля. Сопротивление на резисторе изменяется при разном положении заслонки, таким путем и определяется ее точное положение. Для того чтобы понять правильно ли работает нужно подсоединить к мультиметру оставшийся провод. Включается зажигание, а затем медленно перемещается заслонка. Напряжение должно постепенно увеличиваться, помните, что никаких резких скачков не должно быть. Если вы их заметили, то скорее всего у вас проблемы с двигателем. Чтобы их диагностировать понадобится диагностика двигателя, ее вам сделают в ближайшем автосервисе.

Регулировка в своем гараже

Производить настройку датчиков положения дроссельной заслонки может даже начинающий автолюбитель, главное, четко придерживаться инструкции, приведенной ниже. Причем эта операция не зависит от того, какой принцип работы ДПДЗ – бесконтактный или нет. Итак, сначала проводим подготовительные работы. Отсоединяем гофрированную трубку, по которой проходит воздух, и тщательно промываем ее спиртом, бензином либо иным сильнодействующим растворителем. Но не всегда достаточно одной жидкости, чтобы добиться лучшего эффекта, следует протереть трубку еще и мягкой тряпочкой. Такую же операцию проводим с самой заслонкой и с впускным коллектором. Кроме того, не забудьте произвести и визуальный контроль, особенно это касается заслонки.

Принцип работы ДПДЗ

Итак, никаких механических повреждений не выявлено? Тогда приступаем непосредственно к регулировке датчика положения дроссельной заслонки. Для начала берем ключ и ослабляем винты. Затем поднимаем заслонку и резко опускаем до упора, учтите, вы должны услышать удар, в противном случае повторите операцию еще раз. Ослабляем винты, пока деталь не перестанет «закусывать». И только тогда можно зафиксировать положение крепежных элементов гайками. Следующими раскручиваем болтовые соединения ДПДЗ и поворачиваем корпус устройства. Далее выставляем датчик положения дроссельной заслонки так, чтобы изменение напряжения происходило только при открытии заслонки. Настройка закончена, осталось вернуть все на свои места, затянуть болты и наслаждаться поездками на любимом автомобиле.

Регулировка датчика положения дроссельной заслонки

Настройка дроссельной заслонки

Такая процедура не требует для выполнения каких-то особых знаний и опыта, это сможет выполнить даже новичок. Для того чтобы добраться до датчика, первым делом стоит отсоединить гофрированную трубку, по которой и поступает воздух. Ее нужно тщательно промыть, лучше использовать тряпочку смоченную в изопропиловом спирте, так как он лучше убирает загрязнения.

Положения дроссельной заслонки

Точно такие же действия нужно провести со впускным коллектором. После этой операции можно уже провести визуальный осмотр. Если заметна деформация заслонки, то без помощи квалифицированного специалиста никак не обойтись.

Если вы решили заменить или производить какие-либо другие подобные действия ДПДЗ, обязательно снимите минусовую клемму с аккумулятора перед этим

Заниженное положение дроссельной заслонки

Давайте вернёмся к чистке дроссельной заслонки и внесём ещё одну ясность.

Часто приходится наблюдать такой себе своеобразный рейтинг чистых заслонок

Прямо радость у людей, когда после чистки (или не чистки) дроссельной заслонки показания положения ДЗ меньше, чем у того неудачника, который плохо почистил. У него 2,5%, а у меня получилось аж 0,8%! Круть просто!

Стоит ли радоваться такому низкому значению положения дроссельной заслонки?

Опять же, чтобы не быть голословным, давайте проведём эксперимент.

За основу возьмём наш известный факт, что для определённых параметров работы двигателя необходима определённая масса воздуха.

Подключаем адаптер для диагностики автомобиля и запускаем двигатель на холостом ходу. Смотрим параметр “положение ДЗ”

Положение (открытие) дроссельной заслонки составляет 2,4%. Положение регулятора холостого хода (ШАГ) составляет 24

Отключаем какой-нибудь шланг от впускного коллектора. Например, короткий шланг от клапана системы вентиляции картера

Этим мы обеспечим подсос лишнего воздуха во впускной коллектор.

А вот теперь смотрим на показания положения дроссельной заслонки

Значение положения ДЗ стало 0,8%! Во как круто почистили дроссельную заслонку, даже не вымазывая рук

А положение РХХ стало всего 5 шагов.

Понятно, что произошло?

Массы воздуха, поступившей через отключенный шланг почти хватает для работы двигателя на холостом ходу, поэтому, чтобы обороты не возросли выше необходимых, ЭБУ прикрыл дроссельную заслонку.

Поэтому радоваться маленьким значениям положения дроссельной заслонки на автомобилях с регулировкой холостого хода при помощи ДЗ не стОит!

Существуют две основные причины заниженного положения дроссельной заслонки на Лачетти 1.4/1.6 и похожих автомобилях:

1. Подсос воздуха во впускной коллектор. При этом также снижаются шаги регулятора холостого хода.
2. Не правильно отрегулирован трос от педали газа к дроссельной заслонке. При этом шаги регулятора холостого хода не снижаются, а остаются в норме.

Более подробно об этом я рассказываю в видео в конце данной статьи. Обязательно посмотрите его, если на Вашем авто заниженное положение ДЗ.

Что нужно знать о ДПДЗ

Где находится ДПДЗ ТПС, какие функции он выполняет и каковы симптомы неполадок? Перед тем, как найти поломку, предлагаем ознакомиться с основными характеристиками механизма и его принципом действия.

Предназначение и местонахождение

Итак, в чем заключается предназначение, и где находится датчик положения ДЗ? Непосредственно заслонка представляет собой конструктивный элемент впускной системы мотора. Она используется для регулировки объема поступающего воздушного потока, то есть благодаря ей формируется правильный состав горючей смеси. Предназначение датчика дроссельной заслонки заключается в передаче данных коллектора о состоянии пропускного клапана — оно может быть либо закрытым, либо открытым.

Схематическое устройство механизма

Где расположен ДПДЗ? Обычно эти устройства находятся в подкапотном отсеке, непосредственно на дроссельной магистрали. Они подключаются к оси заслонки. Если положение дроссельной заслонки не изменяется по каким-то причинам, это приведет к неправильному формированию топливовоздушной смеси, что, в свою очередь, отразится на работе двигателя.

Конструкция и принцип действия

По конструкции датчик дроссельной заслонки относится к типу резистивных приборов. Внутри устройства расположен специальный подвижный ползунок, который используется для перемещения по дугообразной плоскости. Эта плоскость совмещена с заслонкой. При нажатии на газ заслонка принимает открытое состояние, а сам токосъемник осуществляет вращение по поверхности резистивного устройства. В этот момент на потенциометре меняется сопротивление.

Принцип действия девайса довольно простой. При закрытом состоянии заслонки напряжение на ДПДЗ будет невысоким, но когда она открывается, это значение начинает расти. Самое высокое напряжение ДПДЗ появляется при открытой заслонке. С учетом данной информации блок управления автомобилем выбирает необходимый объем горючего для формирования топливовоздушной смеси (автор видео о симптомах поломки и замене регулятора — Иван Васильевич).

Ваз замена ДПДЗ. Симптомы неисправности, замена.

В зависимости от конструкции, в структуре механизма может использоваться магниторезистивный элемент. Такое девайс включает в свою конструкцию чувствительную составляющую, на нее устанавливается магнит, связанный с валом устройства. В результате того, что контакта между резистивным элементом и магнитом не будет, механизм является бесконтактным.

Бесконтактный датчик положения дроссельной заслонки функционирует немного по другому принципу. При открытии заслонки в механизме изменяется магнитное поле, в свою очередь, это способствует и изменению сопротивления чувствительной составляющей. Информация об этом также подается на управляющий узел, который формирует саму смесь.

Причины и первые признаки неисправности

Прежде чем заняться регулировкой, рекомендуем ознакомиться с причинами и признаками неисправности датчика.

Основные симптомы, которые указывают на то, что нужно осуществить регулировку или ремонт датчика положения дроссельной заслонки:

1. Первостепенным признаком неисправности датчика положения дроссельной заслонки является нестабильная работа двигателя авто. Силовой агрегат может работать в нормальном режиме определенное время, но потом он внезапно будет глохнуть при переключении передач или езде накатом, на нейтральной скорости. В целом на холостых оборотах мотор будет функционировать нестабильно.
2. При езде на первой или третьей передаче и нажатии на газ могут ощущаться провалы. Мощность двигателя может упасть, а затем она сама восстановится. Эти провалы могут ощущаться не системно, а периодически.
3. Еще одним признаком неисправности датчика положения дроссельной заслонки является произвольная перегазовка, это происходит в тот момент, когда водитель жмет на газ. Также автомобиль в этом случае может и заглохнуть.
4. Появление рывков, что особенно ощущается при наборе скорости. Как и другие симптомы, рывки могут то появляться, то исчезать (автор видео о диагностике устройства в гаражных условиях — канал Alex ZW).
