Общие характеристики

Если рассматривать дроссельный узел целиком, то он будет состоять из нескольких деталей:

• патрубки отведения и подвода охлаждающей жидкости;
• трубка вентиляционной системы;
• датчик, контролирующий положение заслонки;
• РХХ;
• непосредственно сама заслонка;
• патрубок системы конденсации.

Знать устройство дросселя и как он выглядит, необходимо для проведения очистки. Этот узел является одним из важнейших составляющих впускной системы. При правильной работе заслонки в двигатель отправляется достаточное количество воздуха, используемого для обогащения топливной смеси. Управляет заслонкой электронная педаль газа, при нажатии которой изменяется угол открытия.

Располагается этот механизм между впускным коллектором и воздушным фильтром. Добраться до него для профилактической чистки не составит труда даже для того, кто только стал автолюбителем.

Для работы вам понадобится подготовить инструменты и материалы для очистки.

Замена датчика положения дроссельной заслонки(ДПДЗ) ваз 2114, 2115, 2110

Чистка дроссельной заслонки ВАЗ 2114, 2115, 2110

ВАЗ 2114 против Крузака

СНИМАЕМ ДРОССЕЛЬНУЮ ЗАСЛОНКУ

До того как снять дроссельную заслонку на ВАЗ 2114, давайте вспомним, где находится этот ДУ на автомобиле.

Его устанавливают в промежутке между впускным коллектором и воздушным фильтром. Если трудно представляете, что он собой представляет, отыщите в моторном отсеке корпус воздушного фильтра, а под ним и будет этот ДУ.

Для чего снимают заслонку уже должно быть понятно, что это нужно для её очистки и при необходимости для замены повреждённых деталей.

Чтобы выполнить эту операцию нужно приготовить инструменты:

• Набор крестообразных отвёрток;
• Ключ торцовый на «13»;
• Жидкость, которой промывают карбюраторы, или аналогичную ей.

Если имеется всё это, приступают к снятию. О том, как снять дроссельную заслонку, поговорим более подробно. Чтобы это выполнить, предстоит сделать следующее:

1. Необходимо обеспечить доступ к моторному отсеку, то есть нужно поднять капот автомобиля;
2. Отсоединяют клеммы от аккумуляторной батареи;
3. Необходимо стравить избыточное давление в системе охлаждения двигателя. Для этого достаточно открыть крышку расширительного бачка;
4. На следующем этапе необходимо снять пластмассовую накладку, которой закрыта верхняя часть мотора (если она есть);
5. Теперь предстоит снять шланг для принудительной вентиляции. Не забудьте осмотреть и его, если в нём имеются остатки масла, он также подлежит чистке;
6. Далее водителю предстоит отключить все разъёмы от датчиков ДЗ и снять входной патрубок;
7. Следующую операцию необходимо проводить осторожно и аккуратно, так как предстоит снять патрубок охлаждения ДУ. Заранее необходимо приготовить заглушки и закрыть ими путь вытекания охлаждающей жидкости;
8. Снимают привод заслонки;
9. На последнем этапе снимают гайки, которые крепят ДУ и снимают его.

Как Снять Дроссельную Заслонку ВАЗ 2114-2115, 2110-2112.

Снятый механизм находится в ваших руках, остаётся его почистить и установить обратно на своё место.

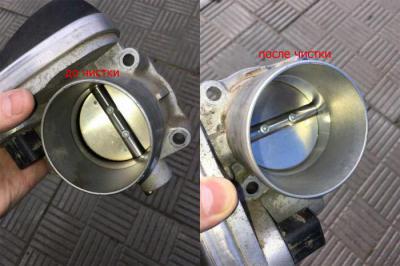

Признаки загрязнения заслонки

Автомобиль сам может подсказать вам, что пора приступать к чистке заслонки. Для этого вам необходимо прислушаться к работе двигателя. Несколько основных признаков:

• при отпускании педали е-газ рывками происходит уменьшение оборотов двигателя;
• затруднения при пуске в зимнее время;
• при пуске в гараже может чувствоваться сильный запах бензина;
• в начале работы двигатель троит, так как не все цилиндры одновременно запускаются;
• автомобиль дергается во время ускорения;
• невозможно тормозить двигателем и двигаться накатом;
• при переходе на низкие обороты автомобиль может заглохнуть;
• во время движения на низких оборотах ощущаются толчки.

Появление этих симптомов связано с тем, что в двигатель поступает недостаточное количество воздуха и топливная смесь становится плохо обогащенной. Из-за особенностей конструкции на заслонке скапливаются остатки продуктов сгорания – не переработанное топливо, сажа, капли масел. Из системы подачи воздуха к ним добавляется пыль и мелкие частицы песка, что делает массу очень густой. Сокращает интервалы между профилактическими чистками низкое качество топлива и моторного масла.

Когда слой загрязнения становится толще, заслонка не может двигаться плавно, а угол открытия ее становится меньше. Из-за этого сокращается количество воздуха, поступающего в цилиндры, и снижается мощность двигателя.

Что такое дроссельная заслонка?

Дроссельная заслонка (ДЗ) — неотъемлемая часть топливной системы бензинового двигателя. Главной задачей ДЗ является дозировка подачи воздуха, который поступает в цилиндры для образования горючей смеси. Дроссельная располагается после воздушного фильтра и до впускного коллектора. Проще говоря, ДЗ — это воздушный клапан, который регулирует подачу воздуха. Когда открывается дроссельная заслонка, исчезает избыточное давление во впускной системе, когда закрывается — в системе формируется отрицательное давление. Каждый раз, когда вы давите на педаль газа, происходит открытие или закрытие заслонки, поскольку ДЗ связана с тросиком газа.

В каких случаях необходима чистка дроссельной заслонки?

Рекомендуется выполнять чистку ДЗ каждые 60-70 тыс. км. пробега или в случае появления признаков загрязненности дроссельной.

Признаки грязной заслонки, а также необходимости чистить дроссельную заслонку:

• Плохой запуск двигателя, глохнет на ходу;
• Повышенные обороты коленвала;
• Плавающие холостые обороты;
• Рывки во время движения на малой и средней скоростях.

Причины загрязнения дроссельной заслонки:

• Воздух. Хоть и фильтруется воздушным фильтром, все же содержит в себе пыль.
• Замасливание и картерные газы. Два эти вещества образуют маслянистый налет на ДЗ, препятствующий нормальной работе дроссельного узла. Заслонка начинает плохо открываться и закрываться (плохой отзыв на педаль газа).

Пошаговая инструкция

Перед началом работ приобретите специальное чистящее средство для карбюраторов, а также подготовьте набор отверток и ключ на 13. Если вы хотите добраться до потаенных мест заслонки, то возьмите еще и ватные палочки. При разборке часто оказывается, что уплотнительное кольцо ресивера и прокладка дроссельной заслонки непригодны для использования, лучше всего их заменить одновременно с очисткой, чтобы позже вам снова не пришлось тратить время на разборку узла. Приобретать нужно детали, исходя из объема двигателя и количества клапанов. Прокладки на 1,6 идут немного другие, чем на мотор с другими параметрами.

1. Поднимите капот и удалите пластиковый кожух с двигателя. Если у вас не механическая, а электронная заслонка, которую ставили на автомобили более поздних годов выпуска, то снимите с аккумулятора клеммы и отсоедините фишку электронного управления заслонкой.
2. Отсоедините резиновый шланг вентиляции. Этот шланг удерживается на месте хомутом, поэтому вам нужна будет отвертка. Если в этой части узла вы видите грязь, протрите соединения и составляющие тряпкой.
3. Для понижения давления в системе охлаждения, уберите от дроссельного узла трубки, подающие жидкость. Для этого вам нужно будет ослабить хомуты. Чтобы в систему охлаждения не попала грязь, на трубки надеваются заглушки. Там можно поступить со всеми шлангами.
4. В последнюю очередь удалите шланг вентиляции топливного бака.
5. После этого достаточно открутить два болта и отсоединить трос педали акселератора, чтобы добраться до заслонки.

Осмотрите деталь и определитесь, как вы будете действовать дальше:

• проведете поверхностную чистку, не снимая узел целиком;
• полностью удалите все загрязнения, смените прокладку и уплотнительное кольцо.

При первом варианте, вам необходимо удалить слой грязи при помощи тряпки или ватного диска с поверхности заслонки. В этом случае не используйте специфические чистящие средства – протрите дроссель бензином или обычным растворителем. Во время чистки вручную регулируйте заслонку, чтобы убрать грязь не только с внешней стороны, но и внутри.
Для полной чистки снимите дроссельный узел. Для этого достаточно удалить два болта ключом на 13. В этом случае проводится полная чистка специальными средствами и замена расходных материалов. После того как вы закончите работу, обязательно продуйте узел струей сжатого воздуха. Благодаря этому вы избавитесь от лишней влаги в узле. При полной чистке ваши манипуляции происходят в не в ограниченном пространстве, что позволяет привести в порядок весь узел. Именно так лучше поступать, если вы делаете плановое обслуживание дросселя. Обязательно в ходе полной чистки уделите внимание датчику холостого хода – грязь с него лучше всего удалять при помощи WD40 и ватных палочек.

Замена дроссельной заслонки на ВАЗ 2113, ВАЗ 2114, ВАЗ 2115

Добро пожаловать! Дроссельная заслонка – это заслонка которая открывается и закрывается, тем самым запуская определённое количество воздуха в двигатель автомобиля, но в большинстве случаев люди дроссельной заслонкой называют сам дроссельный узел, а это не правильно, поэтому хотим вам сразу объяснить тот факт, что мы будем называть эту деталь правильно, то есть дроссельный узел, а заслонку как раз таки будем упоминать в некоторых случаях когда дело будет касаться именно её, в общём внимательно всё читайте и вникайте и вы поймёте о чём мы вам говорим.

Как заменить дроссельный узел на ВАЗ 2113-ВАЗ 2115?

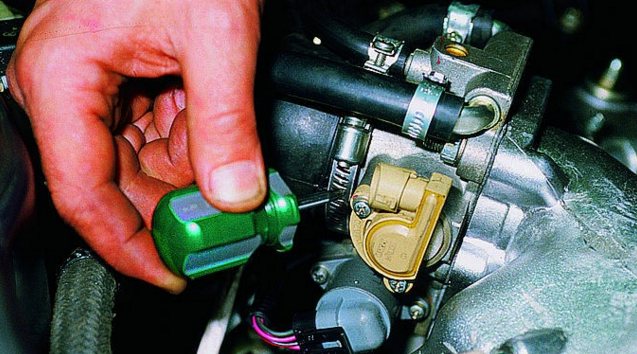

Снятие: 1) В самом начале операции, ослабьте винт (Указан красной стрелкой) который удерживает стяжной хомут а тот в свою очередь удерживает конец патрубка забора воздуха (Конец указан синей стрелкой), после чего конец патрубка рукой от дроссельного узла отсоедините, если вам будет мешать ко всему этому маленький шланг вентиляции картерных газов который подсоединяется к тому место которое зелёной стрелкой указано, то и этот шлаг отсоедините (Как вы видите на фото данный шланг уже отсоединён), он точно так же отсоединяется как патрубок забора воздуха, то есть винт ослабили немного и шланг после этого отсоединили, тем самым вы обеспечите себе доступ к самому дроссельному узлу и отворачивать гайки его крепления будет намного легче.

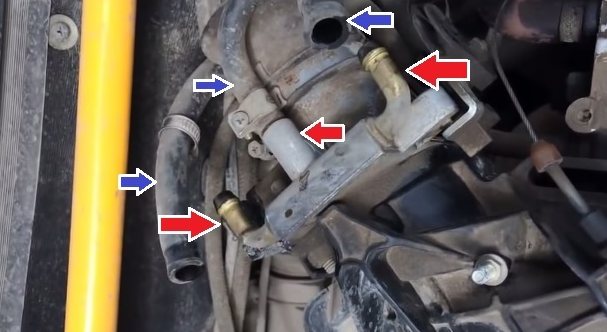

2) Затем отсоедините три или четыре шланга (На некоторых автомобилях может быть три, а на некоторых и четыре, четвёртый шланг будет только на тех автомобилях, которые адсорбером оснащены) от трёх или четырёх штуцеров которые располагаются на дроссельном узле, для наглядности на фото ниже штуцера указаны красными стрелками и шланги которые к ним подсоединяются синими, отсоединяются шланги от штуцеров точно так же как и патрубок забора воздуха, то есть винты ослабляются и после чего шланги отсоединяются, но вот только есть один нюанс, перед тем как отсоединять шланги, обязательно охлаждающую жидкость слейте из системы охлаждения (О том как слить охлаждающую жидкость, читайте в статье: «Замена охлаждающей жидкости на ВАЗ»).

3) Теперь скиньте клемму минус с АКБ, для этого ослабьте гайку которая клемму держит и после этого его отсоедините (Более подробно читайте в пункте 1, «вот в этой статье»), как только клемма будет отсоединена, тросик от сектора дроссельной заслонки отсоедините, для этого сперва скобу подденьте отвёрткой чтобы она не мешала снятию тросика (Указана красной стрелкой) и после чего тросик который будет проходить внутри сектора (Место где будет проходить трос, указано синей стрелкой) отсоедините от данного сектора, он к нему крепиться в самом конце, на фото к сожалению не видно, но приблизительное местонахождение того где трос крепиться, указано зелёной стрелкой.

4) После всех проделанных операций, отсоедините две колодки проводов которые к обоим датчикам крепятся а датчики в свою очередь на дроссельном узле находятся (см. фото 1 и 2) и после того как колодки будут отсоединены, отворачивайте удлинителем с накидной головкой две гайки которые крепят дроссельный узел к ресиверу (см. фото 3) и снимите дроссельный узел после этого (см. фото 4), за узлом снимите ещё прокладку которая за ним находиться и которая нуждается в замене при повреждении, но мы рекомендуем её постоянно менять, когда вы дроссельный узел с автомобиля снимаете.

Примечание! Кстати когда вы узел снимите с автомобиля, на нём два датчика будут стоять, один из которых является датчик положения дроссельной заслонки, а другой датчик регулировки холостого хода (Оба датчика красными стрелками указаны), вы их тоже снимите и перенесите на новый узел, потому что новые дроссельные узлы продаются без датчиков, а без них машина работать нормально не будет, снимаются они очень легко, для этого отворачиваются по два винта которые их крепят и после чего они снимаются с узла (Винты которые датчики крепят, указаны синими стрелками, кстати винты датчики регулировки холостого хода на фото уже вывернуты, поэтому их и не видно), после того как датчики будут сняты, вы под одним из них найдёте поролоновое кольцо, которое при деформации и разорванности обязательно следует заменять на новое, если он у вас находиться в хорошем состоянии, тогда просто его на новый дроссельный узел перенесите и поверх так же датчик закрепите винтами!

Для чего нужна модернизация дроссельной заслонки на ВАЗ-2109, 2110, 2115

В магазинах запчастей продаются дроссельные узлы с заслонками увеличенного диаметра (52, 54 и 56 мм) для автомобилей ВАЗ-2109, 2110 или 2115. По заверениям продавцов, установив такую заслонку взамен штатной 46-миллиметровой, владелец авто получит значительные преимущества: машина становится отзывчивее к педали газа, пропадают проблемы с холостыми оборотами, улучшается динамика автомобиля, и особенно это заметно, если заменить штатный воздушный фильтр фильтром нулевого сопротивления. Главный довод, который пытаются внушить автовладельцам, заключается в том, что мотору для эффективной работы требуется больше воздуха, для чего необходимо заменить штатный дроссельный узел на усовершенствованный. Приводят даже цифры: диаметр ресивера ВАЗ-2109 или ВАЗ-2110 составляет 53 мм, и заслонка диаметром 46 мм якобы «душит» мотор.

Многие владельцы ВАЗ-2109 и ВАЗ-2110 поддаются на уговоры и меняют штатное устройство на усовершенствованное. После этого, действительно, мотор работает лучше, и машина едет динамичнее. Причина улучшений на деле оказывается куда прозаичнее: вместо старого, грязного дроссельного узла, который давно нуждался в тщательной очистке, владелец поставил новый. В итоге двигатель вернулся к работе в штатном режиме, что и воспринимается владельцами, как обещанная отзывчивость и резвость автомобиля.

Не нужно забывать о том, что увеличенный воздушный поток ведет к нарушению смесеобразования, поскольку ЭБУ не в состоянии скорректировать подачу бензина. Для устранения такой проблемы автовладельцы, как правило, «перепрошивают» блок управления и расплачиваются в результате возросшим аппетитом машины.

Оцените полезность статьи!

Что такое дроссельная заслонка и где она находится в ВАЗ 2114

Эта деталь является частью впускной системы и отвечает за подачу воздуха в цилиндр, где и проходит процесс сгорания топлива. Если дроссельная заслонка работает правильно, то в цилиндр попадает оптимальное количество воздуха. Это обеспечивает нормальную работу двигателя и достаточную мощность силового агрегата.

Место положения дроссельной заслонки

В модели ВАЗ 2114 дроссельный узел находится между воздушным фильтром и впускным коллектором. Сама заслонка располагается внутри узла и для её очистки нам понадобится сначала снять сам механизм и потом провести его разборку. Эту работу можно выполнить без привлечения механиков автосервиса, нужно только подготовить необходимый инструмент, материалы и выбрать свободное время.

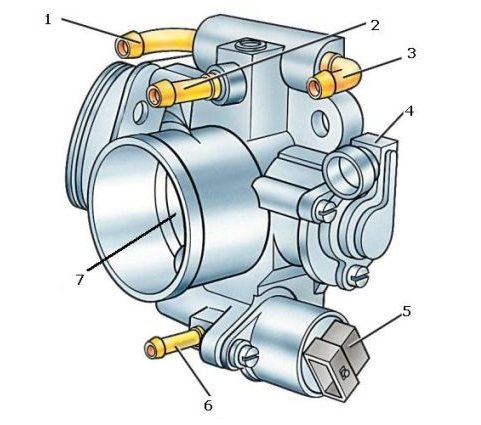

Схема дроссельного узла с описанием

1. патрубок подвода охлаждающей жидкости;
2. трубка системы вентиляции;
3. патрубок отвода охлаждающей жидкости;
4. датчик положения заслонки;
5. РХХ;
6. патрубок системы улавливания паров;
7. дроссельная заслонка.

Важно: Автомеханики советуют проводить чистку и регулировку дроссельной заслонки один раз на 55-60 тысяч километров.

Устройство дроссельной заслонки

Сама дроссельная заслонка представляет собой круглую пластину, способную поворачиваться на 90 градусов вокруг своей оси (от полного закрытия до полного открытия). Устанавливается она внутри корпуса, там же размещается ее привод, регулятор холостого хода (РХХ) и датчик положения дроссельной заслонки. Все эти элементы вместе образуют блок дроссельной заслонки или дроссельный узел. Следует отметить, что на ВАЗ-2109 с инжекторным двигателем, ВАЗ-2110 и ВАЗ-2115 узел применяется один и тот же.

Устройство корпуса дроссельного узла не такое простое, как могло бы показаться на первый взгляд. Помимо всего прочего он является еще и частью системы охлаждения двигателя. В нем имеются каналы для циркуляции охлаждающей жидкости. Также он оснащен патрубками, один из которых связан с системой вентиляции картера двигателя, а второй – с системой улавливания паров бензина.

Регулятор холостого хода

Регулятор холостого хода – это электромеханическое устройство, задачей которого является поддержание определенной частоты вращения коленвала при полностью закрытой дроссельной заслонке. Например, во время прогрева мотора или изменения нагрузки, когда включается дополнительное оборудование. Устройство регулятора холостого хода следующее: внутри корпуса находится шаговый электромотор, с которым соединена подпружиненная конусная игла. Когда мотор работает на холостом ходу игла, перемещаясь вперед-назад, регулирует площадь поперечного сечения обходного воздушного канала, через который проходит воздух при полностью закрытой заслонке.

Дроссельная заслонка может иметь привод двух видов:

1. механический, как у автомобилей ВАЗ-2109, ВАЗ-2110, ВАЗ-2114;
2. электрический, который применяется на большинстве современных автомобилей.

Механический привод

У ВАЗ-2109, ВАЗ-2110 и других устаревших моделей Волжского автозавода дроссельная заслонка связана с педалью газа посредством стального троса. Механический привод имеет очень простое устройство и низкую стоимость, поэтому до сих пор применяется на многих недорогих автомобилях.

Электрический

Если дроссельная заслонка оснащена электрическим приводом, то прямой связи между ней и педалью газа нет. Принцип работы заслонки с электроприводом не меняется, но ее устройство намного сложнее. Упрощенно такой узел работает следующим образом. Силу нажатия на педаль газа регистрирует специальный датчик, который передает эту информацию блоку управления двигателем, угол открытия заслонки определяет датчик положения дроссельной заслонки, и также передает соответствующие сигналы блоку управления. Контроллер постоянно сравнивает эти значения и подает команды электродвигателю на увеличение или уменьшение угла открытия заслонки.

Главной отличительной особенностью дроссельной заслонки с электроприводом является отсутствие регулятора холостого хода. Когда мотор работает на холостых оборотах, дроссельная заслонка не закрывается полностью, угол ее открытия задается блоком управления в соответствии с параметрами работы силового агрегата. Электронная дроссельная заслонка, в отличие от механической, имеет не один датчик положения, а два. Если один датчик, он же потенциометр дроссельной заслонки, выйдет из строя, дроссельный узел все равно будет работать.

Когда необходима чистка

Кроме пробега, есть ещё дополнительные признаки, которые укажут на необходимость чистки или замены дроссельной заслонки:

1. Уменьшение оборотов от высоких к низким при отпускании педали газа происходит рывками. Обороты могут сразу упасть на 300-400.
2. Зимой двигатель плохо запускается, а в закрытом пространстве чувствуется запах бензина.
3. Во время запуска не все цилиндры сразу включаются в работу, появляется эффект «троения». Во время движения автомобиля ощущаются небольшие подёргивания, особенно при наборе скорости.

Загрязнение заслонки происходит из-за попадания на неё остатков продуктов сгорания – масел, топлива, сажи. Вследствие этого происходит процесс коксования, который приводит к заклиниванию деталей и потере плавности движения. Из-за сужения зазора также уменьшается количество воздуха, который попадает в цилиндр. Это, в свою очередь, приводит к потере мощности двигателя.

Совет: Кроме чистки самой заслонки, будет полезно проверить работу датчиков расхода воздуха, холостого хода и поднятия дросселя.

Пошаговая инструкция

Весь ремонт разделяют на два этапа – разборка и чистка. Время чистки зависит от степени загрязнения заслонки и общего износа двигателя. Здесь не нужно применять большую физическую силу, каждый этап можно сделать в одиночку без сторонней помощи.

Что понадобится для промывки

Ремонт нужно проводить после того, как двигатель остынет. Для снятия дроссельного узла понадобится две отвёртки, а также торцовый ключ на 13. Эти инструменты есть практически у каждого автолюбителя. Для работы с самой заслонкой подойдёт любое чистящее средство, главное, чтобы оно хорошо удаляло масло и сажу. Для лучшей чистки рекомендуем использовать ватные палочки, они помогут добраться до самых труднодоступных мест.

Ватные палочки помогут лучше очистить заслонку от грязи

При разборке механизма может оказаться, что некоторые расходники уже непригодны для дальнейшего использования. Поэтому лучше заранее приобрести прокладку дроссельной заслонки или уплотнительное кольцо ресивера, в зависимости от объёма двигателя.

Снятие дроссельного узла и его очищение

Выполнять снятие дроссельного узла нужно в следующей последовательности:

1. Открыв капот, снимаем пластмассовую крышку, которая покрывает двигатель сверху.
2. Снимаем резиновый вентилирующий шланг. При наличии большого количества грязи убираем её обычной тряпкой.

   Снимаем вентилирующий шланг с помощью отвертки

3. Перед выемкой самого механизма нам потребуется снять давление с системы охлаждения. Для этого снимаем шланги с незамерзающей жидкостью, предварительно отжав несколько хомутов.


   Снимаем шланги с незамерзающей жидкостью, предварительно отжав хомуты

4. Для защиты отверстий от попадания пыли на время ремонта их лучше сразу прикрыть небольшими заглушками.
5. Чтобы получить доступ к самой заслонке, потребуется убрать ещё один шланг, который вентилирует топливный бак.
6. Теперь можно вынимать заслонку, предварительно открутив два болта крепления и отсоединив тросик, что связывает деталь с педалью акселератора.

   Вынимаем заслонку, предварительно открутив два болта

Для дальнейшей работы нужно определиться, какой метод очистки вы будете использовать. При небольшом загрязнении выбирайте более простой и быстрый – поверхностный. Если же механизм покрыт большим слоем грязи, и некоторые элементы закоксовались, то здесь подойдёт полная чистка. Поверхностная очистка не требует дальнейшей разборки механизма. Достаточно тряпкой и ватными палочками убрать масляный налёт с внутренних и внешних поверхностей. Из чистящих средств рекомендуем использовать бензин или растворитель.

Совет: Регулируйте заслонку в процессе чистки, чтобы полностью убрать грязь с внутренней поверхности механизма.

При полной промывке нам потребуется замена прокладки или уплотнительного кольца. Для разборки инструмента возьмите небольшую отвёртку и ключ на 13, чтобы открутить ещё два болта. После очистки механики рекомендуют продуть все отверстия струёй сжатого воздуха – это удалит лишнюю влагу и мелкие частицы пыли.

Во время разборки дроссельного узла рекомендуем особе внимание уделить датчику холостого хода. От правильности его работы зависит эффективность использования топлива и плавность движения автомобиля. Для его очистки лучше использовать средство WD 40 и тонкие ватные палочки. Убираем грязь с корпуса и хорошо прочищаем контакты устройства.

Как почистить дроссельную заслонку Ваз 2114: два способа

Существует два способа очистки:

1. Без снятия узла;
2. И соответственно с его демонтажем.

Какой способ выбрать? Все зависит от степени загрязнения. Если с момента очистки или замены дросселя пробег составил до 25 тысяч. То, скорее всего, возможно ограничиться поверхностной очисткой, профилактикой без снятия детали. В иных случаях, рекомендуется полностью демонтировать узел, для глубокой, тщательной обработки, очистки и получения доступа к труднодоступным местам.

Подробно опишем процесс полного снятия после, которого первый вариант выполнить не составит никакого труда. Итак, начнем:

Первый способ чистки дроссельной заслонки Ваз 2114

1. Для начала, откручиваем крышку расширительного бачка с антифризом. Это необходимо для того, чтобы «сбросить» давление и избежать вытекания тосола из шлангов.
2. Далее, нам необходимо открутить и ослабить все хомуты, которые стягивают шланги, присоединенные к блоку дросселя. Тоже касается и воздушного патрубка. Для производства работ нам понадобится ключ или головка на 13.
3. После снятия хомутов, отсоединяем сами шланги. Патрубок отсоединяем только с одной стороны и для удобства отводим его в сторону.

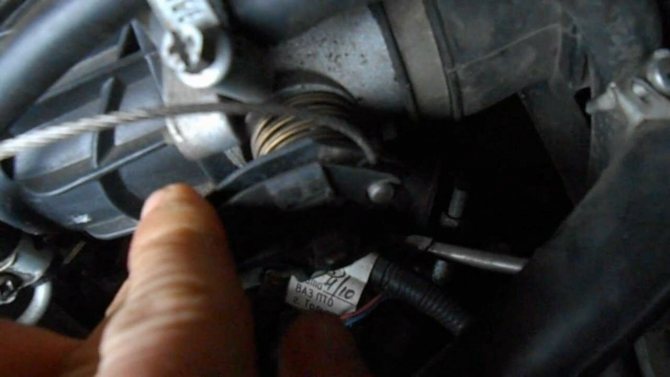

4. Теперь снимаем тросик газа с селектора привода дроссельной заслонки.



5. Отключаем питание датчиков.
6. Берем головку на 13, откручиваем два болта и извлекаем дроссельный узел. Удаляем старую прокладку.
7. Для обработки загрязнения можно использовать очиститель для карбюратора и чистую ветошь или тряпку. Если степень загрязнения весьма высока, то можно использовать зубную щетку с жестким ворсом.
8. Непосредственно перед самой очисткой, отсоединяем регулятор холостого хода. Наносим средство на загрязненную поверхность. Поступательными движениями удаляем нагар с поверхности металла. Если вы не удовлетворены результатом, повторяем операцию заново до полного очищения. Очень важно прочистить или продуть каналы, которые находятся в изделии. Там скапливается большое количество грязи. Удобнее всего проводить продувку при помощи сжатого воздуха. Для этого можно использовать обычный автомобильный насос.
9. Если гнездо самого датчика и датчик засорены, обязательно очищаем и их.
10. Не забываем аккуратно зачистить само место соединения дроссельного узла и его внутреннюю полость. Для этого нанесите на тряпку некоторое количество чистящего средства. Равномерно распределите на внутренних стенках детали. Возьмите щетку и зачистите проблемные участки. По окончании обработки, протрите влажной тряпкой зачищенные места и удалите остатки грязи.
11. После промывки узла, рекомендуется прочистить и продуть отсоединенные патрубки.
12. Ожидаем, небольшое количество времени.
13. Устанавливаем новую прокладку на место соединения дроссельного узла.
14. Присоединяем и закрепляем узел на место.
15. Присоединяем датчик РХХ.
16. Натягиваем шланги на штуцеры системы охлаждения и соединения с адсорбером.
17. Одеваем патрубок корпуса дроссельной заслонки.
18. Закрепляем тросик на приводе.
19. Затягиваем хомуты всех присоединенных элементов.
20. Подключаем фишки датчиков.
21. Закрываем крышку расширительного бачка с охлаждающей жидкостью.
22. Заводим автомобиль и тестируем его работу.

Нюансы чистки электронной дроссельной заслонки

На автомобилях ВАЗ 2114 последних годов выпуска устанавливалась электронная дроссельная заслонка. Почистить или промыть её можно так же, как и упомянуто выше. При этом стоит помнить, что перед снятием нужно обязательно отключить клеммы аккумулятора и отсоединить разъём электронного управления дроссельной заслонкой.

Если ваш двигатель начал работать со сбоями, глохнет на холостом ходу и резко сбрасывает обороты, то, скорее всего, причина в загрязнении дроссельной заслонки. Проводя её периодическую чистку, вы оптимизируете работу автомобиля и сделаете его ход более плавным. Такой ремонт не требует больших финансовых затрат и может быть выполнен в одиночку без привлечения работников СТО.

Как делается чистка дроссельной заслонки ВАЗ-2114 своими руками

Инжекторный ВАЗ-2114 на 8 клапанов и на 16 имеет дроссельную заслонку, которая собирает на себе пыль и частицы масла. С течением времени она загрязняется, что вызывает сбой работы двигателя. Если в вашем районе грунтовые дороги, то летом заслонку стоит чистить чаще, не менее двух раз за сезон вне зависимости от пробега. Дело в том, что пыль, которая поднимается при движении автомобиля, неизбежно оседает на этом узле. Разберемся, как проводится чистка дроссельной заслонки ВАЗ-2114.

Чистка дроссельной заслонки на ВАЗ-2114: подробная инструкция

Чистку дроссельной заслонки на ВАЗ-2114 необходимо проводить в случае обнаружения неисправностей. Загрязнение характеризуется нестабильным холостым ходом (обороты двигателя плавают иногда в больших диапазонах), повышением расхода топлива, неверной пропорцией рабочей смеси.

При помощи дроссельного узла, установленного непосредственно перед впускным коллектором, регулируется количество воздуха, подаваемое в рампу для образования смеси. Делает он это при помощи заслонки, приводимой в движение электроприводом или тросом от педали акселератора. Аналогичные конструкции систем можно встретить на автомобилях ВАЗ новых моделей – «Десятках», «Приорах», «Девятках», «Грантах».

Чистка дроссельной заслонки ВАЗ 2110, 2114 – описание процесса

Чистка дроссельной заслонки ВАЗ 2110 и ВАЗ 2114 в соответствии с рекомендациями профессионалов должна выполняться через каждый 50–60 тысяч километров пробега транспортного средства.

Небольшие по размерам частички пыли, смесь масла и воздуха, проходящие через воздушный фильтр, в процессе эксплуатации автомобиля накапливаются на внутренних поверхностях его механизмов. Максимальное загрязнение при этом отмечается в тех местах, в которых присутствуют мощные воздушные завихрения. К таковым в первую очередь относят зону, расположенную за дроссельной заслонкой.

С течением времени наблюдается снижение диаметра пропускного канала в ней, что становится причиной нестабильного функционирования всего дроссельного узла.

О немедленной чистке и тщательной промывке рассматриваемой нами заслонки стоит задуматься при появлении следующих признаков:

• При минусовых температурах воздуха движок запускается крайне неохотно, его необходимо крутить стартером. Если запуск производится в гараже, вместо запаха выхлопных газов ощущается запах бензина.
• При отпуске педали газа водитель замечает некачественный переход на малые обороты. Нередко движок глохнет.
• На низких оборотах коленвала о двигателя автомобиля.

Сразу же скажем, что процесс чистки дроссельной заслонки на ВАЗ 2110 и на других моделях ВАЗ выполняется исключительно на остывшем моторе, что позволяет автомобилисту, взявшемуся за ремонтные работы, избежать всевозможных неприятностей, в частности ожогов.

Для операции вам понадобится такой инструмент:

• комплект отверток;
• ключ (торцевой) на «13».

• Также следует приобрести состав для промывки дроссельных заслонок (под ним обычно понимают специальную жидкость для очистки карбюратора автомобиля, хотя можно взять и другой очищающий препарат).

После того, как весь инструментарий подготовлен, можно приступать к демонтажным работам, которые выполняются по следующей схеме:

1. Снимается декоративная (сделана из пластика) крышка мотора.
2. С целью уменьшения давления в охлаждающей системе выкручивается пробка расширительного бачка.
3. При помощи отверток ослабляются хомуты.
4. Демонтируется шланг вентиляции (принудительной) патрубка, по которому подается воздух.
5. Хомуты ослабляются (опять же отвертками), что дает возможность отсоединить шланги, предназначенные для подогрева интересующего нас узла.
6. Демонтируется шланг устройства вентиляции емкости для бензина.

После этого отсоединяют тросик, а затем выкручивают две гайки, служащие крепежом дроссельного механизма.

Удаление всех видов загрязнений с дроссельного узла осуществляется при помощи очистительного состава, который мы с вами заготовили заранее. При этом следует тщательно очистить заслонку, обращая повышенное внимание на все ее каналы. Особое значение в данном случае имеет качественная промывка калиброванного канала, который чаще всего оказывается серьезно закоксованным.

Затем необходимо демонтировать регулятор холостого хода (он держится на двух болтиках) и также промыть его. Если же шток данного элемента имеет критическую выработку (это видно на глаз) либо серьезный люфт, рекомендуется произвести его замену. Аналогично нужно оценить и состояние прокладки узла. В тех случаях, когда на ней видны явные дефекты, желательно установить новую деталь.

На этом процесс чистки дроссельного узла можно считать завершенным. Собирайте заслонку в обратном порядке и наслаждайтесь качественной работой двигателя.

Когда требуется чистить заслонку

На корпусе с внутренней и внешней стороны оседает пыль, грязь, копоть из картера. Происходит загрязнение узла, а вместе с этим и появляются характерные симптомы неисправностей.

1. Рывки при движении с малой скоростью (педаль акселератора при этом не двигается).
2. Обороты коленвала либо слишком высокие, либо изменяются в большом диапазоне.
3. Нестабильный запуск мотора.
4. Двигатель глохнет сразу после запуска.

Аналогичные признаки наблюдаются и при неисправностях датчиков коленвала, положения дроссельной заслонки, регулятора холостого хода. Поэтому желательно перед началом проведения чистки сделать диагностику хотя бы простым сканером, чтобы выявить возможные поломки.

Когда нужно выполнять чистку дроссельной заслонки?

В качестве профилактической меры рекомендуется периодически проводить чистку ДЗ (каждые 65-70 тыс. км пробега авто). Однако некоторые признаки могут подсказать водителю, что заслонка загрязнена и требует чистки уже сейчас.

Среди таких признаков можно выделить:

• проблемы с запуском мотора (в особенности на холоде). При этом из выхлопной трубы авто может идти запах бензина;
• ощутимое снижение мощности двигателя;
• увеличение расхода топлива;
• нестабильность холостых оборотов;
• рывки при движении авто на небольшой скорости и пр.

Основными причинами, которые ведут к загрязнению дроссельной заслонки, считаются:

1. Недостаточная фильтрация входящего воздуха воздушным фильтром – мельчайшие частицы грязи и пыли, проникающие через фильтр, оседают на элементах ДЗ, влияя на их подвижность. При этом проходное сечение камеры для пропуска воздушной смеси уменьшается.
2. Замасливание.
3. Картерные газы.

Внешняя очистка

Можно выполнить чистку дроссельной заслонки на ВАЗ-2114, не снимая весь узел. Преимущество одно – сделаете всю работу очень быстро, но вот внутреннюю часть вы таким образом не сможете очистить. В итоге могут остаться загрязненными каналы в дроссельном узле, а это не изменит ситуацию – все симптомы продолжат вас беспокоить. Внешние загрязнения очистите без труда. Для работы лучше всего использовать специальный спрей для чистки карбюраторов. Но учтите, что он очень агрессивный, поэтому работать желательно в средствах защиты – респираторе и перчатках. Не допускайте попадания жидкости на пластиковые элементы – она их разъест.

Процедура чистки выглядит следующим образом:

1. Снимите гофру с дроссельного узла.
2. Тщательно обработайте спреем все поверхности дросселя.
3. Немного подождите, чтобы жидкость уничтожила максимальное количество грязи.
4. Очистите старой зубной щеткой все поверхности дроссельного узла. Для максимальной эффективности вручную приоткройте заслонку.
5. Еще раз обрызгайте спреем и вытрите тряпкой насухо все поверхности.
6. Установите гофру на место и запустите двигатель.

Способ простой, но избавиться от серьезных загрязнений вряд ли поможет. Поэтому лучше всего полностью разобрать весь узел и промыть.

Снятие дроссельного узла для промывки

Чистка дроссельной заслонки на ВАЗ-2114 с Е-газом или тросовым приводом ничем не отличается практически. Чтобы демонтировать дроссельный узел, вам потребуется:

1. Снять гофру с корпуса воздушного фильтра.
2. Отсоедините патрубки, которыми осуществляется подогрев дроссельной заслонки.
3. Установить заглушки на патрубки.
4. Снять патрубок с адсорбера.

Чтобы тщательно вымыть узел, вам потребуется:

1. Спрей для чистки карбюратора, проникающая смазка типа WD-40 или ацетон (можно растворитель 646, уайт-спирит). Подойдет все, что горит, даже бензин или солярка.
2. Ватные палочки для чистки, а лучше старая зубная щетка.
3. Компрессор или хотя бы насос.

После демонтажа корпуса заслонки снимите датчик положения и регулятор холостого хода. Желательно проверить их исправность и при необходимости заменить.

Как промыть дроссельную заслонку ВАЗ 2114-2115

Существует два вида чистки — со снятием и без. Первый способ предусматривает выполнение следующих пунктов:

1. Отсоединяем гофру воздушного фильтра, снимите патрубки ОЖ, а также патрубок адсорбера. Патрубки ОЖ необходимо заткнуть болтами или перегнуть и зажать, чтобы не выливалась охлаждающая жидкость.

2. Далее необходимо отсоединить крепление ДЗ, снять трос газа и достать дроссельный узел.

3. После того как дроссельная снята, необходимо снять датчики (РХХ, ДПДЗ) и выполнить их очистку.

4. Дальше, используя WD-40 или специальную жидкость для чистки карбюратора (например ABRO), производим чистку ДЗ. Делается это просто, необходимо нанести состав на заслонку, а также внутреннюю поверхность дросселя и дать спецсредству сделать свою работу. После нескольких минут все будет чисто, если же результат вас не удовлетворяет, выполните повторную чистку, можно с использованием ватных палочек или зубной щетки.

Внимание! Ни в коем случае не используйте острые металлические предметы!

5. Дайте ДЗ высохнуть, после чего все собирается в обратной последовательности.

Второй способ предусматривает отсоединение гофры воздуха и очистка дроссельной заслонки прямо на месте. Принцип тот же: распыляется раствор с одной и с другой стороны ДЗ (для этого можно повернуть заслонку рукой в месте крепления тросика). Второй способ не пробовал, т. к. на мой взгляд он не дает возможности выполнить чистку дроссельной заслонки в полном объеме, поэтому советовать этот способ или говорить о результатах такой чистки я не могу.

При промывке дроссельной заслонки рекомендую заменить прокладку ДЗ. В принципе все. Можно заканчивать статью о том, как почистить заслонку дросселя ВАЗ 2114. Думаю, полученных знаний вам будет достаточно для того, чтобы повторить все вышеописанные действия самостоятельно.

Регулятор холостого хода или датчик?

Симптомы, описанные выше, могут быть вызваны не наличием грязи, а неисправностью регулятора холостого хода. Это исполнительное устройство, поэтому датчиком его называть нельзя. Многие автомобилисты называют его датчиком холостого хода – это определение в корне неверное. Датчик – это прибор, позволяющий провести замер определенной величины (количества оборотов, температуры, давления и проч.).

А регулятор холостого хода (РХХ) – это шаговый электродвигатель, который открывает и закрывает канал, по которому поступает воздух в топливную рампу при работе на холостом ходу. Если приоткрыть дроссельную заслонку, то из всего процесса работы РХХ исключается. Так как прибор ничего не измеряет, то он датчиком быть не может.

Диагностика и чистка РХХ

Проверьте обязательно его состояние – на нем не должно быть грязи. Снимите регулятор и подключите к колодке проводов (зажигание должно быть включено). Шток должен полностью задвинуться и выдвинуться на несколько миллиметров. Оцените визуально состояние прибора — нет ли повреждений на нем. Очень часто причиной нестабильных оборотов является ослабленная или лопнувшая пружина. В этом случае потребуется ее замена. Чистка дроссельной заслонки на ВАЗ-2114, своими руками выполненная, все равно не помешает.

Мультиметром проведите замер между 1 и 2 контактами – сопротивление должно быть в интервале 50-80 Ом. Если оно незначительно отличается, паниковать не нужно. Между остальными контактами сопротивления быть не должно. Чтобы очистить прибор, необходимо воспользоваться проникающей смазкой (спрей для чистки карбюраторов не подойдет, так как он плавит пластик). Обязательно обработайте контакты – если они окислены, напряжение не будет подаваться. Линейкой или штангенциркулем измерьте расстояние от корпуса РХХ до конца иглы – должно быть 23 мм, отклонения не допускаются.

Датчик положения заслонки

Еще один прибор, который прямо влияет на работу всей системы впрыска. Именно он дает понять электронному блоку управления, на какой угол открыта заслонка. Существует два типа датчиков:

1. Резистивные, в основе которых лежит простейший потенциометр (переменный резистор, как на регуляторах громкости).
2. Энкодеры – бесконтактные.

Первый тип меняет сопротивление в зависимости от положения бегунка на активном элементе. Другими словами, он контактный, поэтому трение делает много «пакостей». Активная часть изнашивается, как правило, в самом начале хода бегунка. И на холостых обороты будут прыгать – сопротивление меняется в больших интервалах.

На скорости эти симптомы пропадают. Намного лучше работают бесконтактные устройства. Если вы производите чистку дроссельной заслонки на ВАЗ-2114 1,6 8 клапанов или 16, обратите внимание на тип датчика. Если он резистивный, то он мог выйти из строя или внутрь попала пыль. Чистить и восстанавливать бесполезно, лучше заменить прибор. Чистить можно только с внешней части – внутрь лезть не стоит.
