ДПДЗ

Данный датчик предназначен для передачи показаний на ЭБУ о положении, в котором находится заслонка дроссельного узла. Это нужно для расчета блоком управления, необходимого количества топлива, для формирования топливовоздушной смеси.

При нажатии на педаль газа, приводом тросика заслонка меняет свое положение и открывает путь большему количеству воздуха в систему. ДПДЗ передавая информацию о том что заслонка увеличила количество воздуха, блок управления поднимает количество топлива подаваемого через форсунки, тем самым увеличивая качество топливовоздушной смеси и автомобиль начинает ускорение или повышение оборотов.

Принцип работы регулятора

Контроллер находится в дроссельном узле, неподалеку от регулятора холостого хода. Устройство имеет три выхода.

Один из них — сигнальный, который подключается к блоку управления, второй — это питание от бортовой сети, а третий — это масса, подключаемая к кузову транспортного средства.

Наибольшее сопротивление устройства фиксируется при закрытой заслонке. Когда водитель жмет на педаль газа, заслонка начинает открываться, в результате чего меняется показатель сопротивления.

ЭБУ автомобили оснащается операционной системой, где отмечена вся необходимая информация. В соответствии с уровнем открытия заслонки ЭБУ меняет угол зажигания, а также время, при котором должны открываться форсунки.

При нажатии на газ постоянный магнит устройства начинает вращаться. В этот же момент осуществляется изменение параметра сопротивления чувствительного компонента устройства, это происходит в результате изменения магнитного поля вокруг него.

Но в этом случае блок управления автомобилем фиксирует не напряжение, а изменение угла зажигания.

Признаки и причины неисправностей ДПДЗ

Поскольку конструкция ДПДЗ довольно простая, причин его неисправности может быть несколько:

• стерся слой напыления на устройстве;
• вышел из строя подвижный сердечник;
• износ подложки регулятора, который может быть либо полным, либо частичным.

Что касается признаков неисправности, то определить поломку ДПДЗ можно по таким симптомам:

1. Обороты силового агрегата стали неустойчивыми, особенно, при движении в гору.
2. Во время движения наблюдаются провалы — водитель жмет на газ, а автомобиль в этот момент отказывается ускоряться.
3. Резкие рывки при ускорении, которые обусловлены провалами. Нажимая на газ, сначала ощущается провал, затем автомобиль начинает резко набирать обороты.
4. Плохой холостой ход, при включении нейтральной передачи двигатель может заглохнуть.
5. Мощность силового агрегата в целом снижается.
6. Увеличенные обороты мотора, в результате чего водитель уже не может тормозить двигателем.
7. Еще один симптом — появление индикатора на приборной панели (автор видео о симптомах неисправности и замене ДПДЗ — Иван Васильевич).

При выходе из строя ДПДЗ на панели приборов загорится ошибка.

Руководство по ремонту датчика

Как заменить и отремонтировать датчик дроссельной заслонки? Перед тем, как приступить к процессу, необходимо обесточить бортовую сеть транспортного средства, для этого отключите аккумулятор.

При торможении идет вибрация на руль

Дальнейшие действия осуществляются в такой последовательности:

1. Откройте капот и найдите регулятор, как мы уже сообщили, он расположен на дроссельном узле. Вам необходимо отсоединить от него разъем. Чтобы сделать это, само крепление необходимо отодвинуть вверх, как показано на фото.

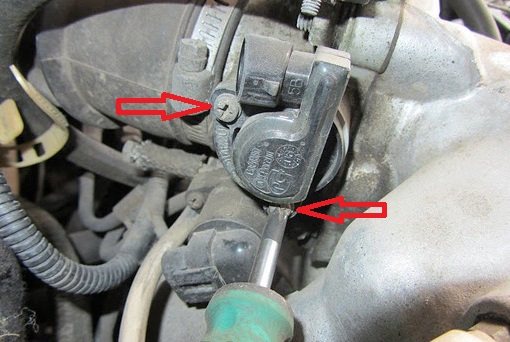

2. Далее, используя отвертку с крестовым наконечником, нужно выкрутить два болтика, который фиксируют контроллер к узлу. Будьте осторожны и не потеряйте эти болты.
3. После того, как болты будут откручены, датчик необходимо демонтировать.
4. Когда регулятор будет снять, обратите внимание на место его посадки. Здесь вы можете увидеть специальную поролоновую прокладку, ее необходимо оставить целой. Внимательно осмотрите прокладку — если на ней имеются следы повреждений, то ее лучше заменить.
5. Если вы решили произвести ремонт устройства своими силами, то вам необходимо внимательно осмотреть деталь на предмет наличия повреждений. Измерьте ширину вала, этот показатель должен составлять 5 мм. Если этот показатель другой, то изменить зазор не выйдет, потребуется его полная замены. Вполне возможно, что для обеспечения нормальной работы силового агрегата вам придется также очистить сам дроссель. Ведь если на оси узла скопилась грязь, контроллер будет с трудом приходить в движение.
6. Что касается дальнейшей установки, то в этом вопросе также нет ничего сложного. Монтаж производится в обратной последовательности, эта задача не должна вызвать сложностей.

Видео «Самостоятельная диагностика и замена датчика в домашних условиях»

Как проверить работоспособность датчика положения дроссельной заслонки и как заменить неработающее устройство — более подробная инструкция представлена на видео (автор — Александр Скрипченко).

Удивительно ненадежный датчик положения дроссельной заслонки( ДПДЗ) на автомобиле лада приора. В год хотя бы( минимум) один раз обязательно выходит из строя в самый неподходящий момент. Поэтому датчик положения дроссельной заслонки( ДПДЗ) у Вас в бардачке обязательно должен быть. Иначе будут проблемы. Стоит около трехсот рублей.

Вообщем, намудрили или специально так слабо сработано. ВНИМАНИЕ.

при выезде на дальную дорогу в обязательном порядке имейте в запасе датчик положения дроссельной заслонки( ДПДЗ) на автомобиле лада приора. И у Вас не будет не нужных проблем на дороге. Предупрежден — значит вооружен. Не пропускайте это замечание мимо ушей.

Подключение дхо лада калина

Датчик положения дроссельной заслонки( ДПДЗ) установлен сбоку на дроссельном узле и связан с осью дроссельной заслонки для корректировки подачи топлива в двигатель автомобиля «Лада пириолра».

Он представляет собой потенциометр, на один конец которого подается «плюс» напряжения питания( +5 В), другой его конец соединен с «массой». С третьего вывода потенциометра( от ползунка) идет выходной сигнал к ЭБУ.

Когда дроссельная заслонка поворачивается( от воздействия на педаль управления), напряжение на выходе датчика изменяется. При закрытой дроссельной заслонке оно ниже 0,6 В. Когда заслонка открывается, напряжение на выходе датчика повышается и при полностью открытой заслонке должно составлять более 4,4 В.

Отслеживая выходное напряжение датчика, ЭБУ корректирует подачу топлива в зависимости от угла открытия дроссельной заслонки( т.е. по желанию водителя). ДПДЗ не требует регулировки, так как электронный блок воспринимает холостой ход( т.е. полное закрытие дроссельной заслонки) как нулевую отметку.

При отказе датчика дроссельной заслонки ЭБУ заносит в память код неисправности датчика, включает сигнальную лампу «ПРОВЕРЬТЕ ДВИГАТЕЛЬ» и рассчитывает предполагаемое значение угла открытия дроссельной заслонки по частоте вращения коленчатого вала и сигналу ДМРВ. Для замены датчика необходимо выполнить следующее:

Самое главное. Для снятия и установки Вам потребуется очень короткая крестообразная отверка( или плоская в зависимости от того, какие винты вначале были закручены) примерно 8-12 см в длину.

Без такой отвертки в пути проблематично заменить датчик положения дроссельной заслонки( ДПДЗ).

И всегда с собой возите короткую отвертку длиной не более 8см, иначе возникнет проблема по замене датчика положения дроссельной заслонки.

Уважаемые водители, не забывайте не только о себе. Будьте внимательны и вежливы и к другим на дорогах страны.

Инструкция по эксплуатации ваз 21074 инжектор

Датчик положения дроссельной заслонки на автомобиле Лада Приора необходим для определения необходимого количества топлива в зависимости от того, насколько открыта заслонка. Сигнал посылается на ЭБУ и он в этот момент определяет, сколько топлива подавать на форсунки.

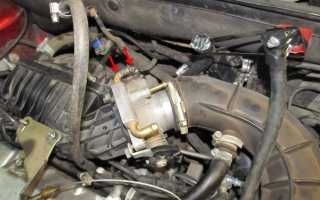

ДПДЗ на Приоре находится на том же самом месте, где и у всех подобных машин переднеприводного семейства ВАЗ — на дроссельном узле в непосредственной близости к регулятору холостого хода.

Ваз замена ДПДЗ. Симптомы неисправности, замена.

ДПДЗ. Вы точно будете знать о нём ВСЁ!!!! Как работает и на что влияет.

Датчик положения дроссельной заслонки

Признаки неисправности

Симптомов неисправности ДПДЗ существует огромное количество и все они разные. Каждая проблема может по-своему влиять на поведение двигателя. Ниже приведены наиболее распространенные симптомы поломки ДПДЗ.

• Плавающие обороты в момент пуска и восстанавливающиеся после прогрева;
• Рывки и дерганья при наборе скорости;
• Снижение динамики и потеря мощности;
• Самопроизвольное поднятие оборотов;
• Увеличенный расход топлива;
• Нестабильная работа ДВС на холостом ходу;

При обнаружении каких-либо признаков из данного списка на вашем автомобиле в первую очередь необходимо проверить именно датчик положения заслонки.

Какой лучше датчик – бесконтактный или пленочный

При поломке датчика правильнее всего купить новый. Главное – это суметь принять правильное решение. Необходимо предпочесть качественный товар и стараться не прельщаться дешевыми китайскими подделками. Кроме этого, лучше купить бесконтактный датчик, он более надежен, чем пленочный, и стоит недорого.

Отремонтировав или купив качественный ДПДЗ, можно еще несколько лет пользоваться своим автомобилем, забыв об этой проблеме.

Дергается на малых… может моросит ДПДЗ? LADA Priora

Проверка датчика

В большинстве случаев при полной неработоспособности ДПДЗ, на приборной панели автомобиля высвечивается индикатор «check engine» сигнализирующий о неисправности данного датчика. При подключении диагностического оборудования можно точно определить виновника проблемы.

Как самостоятельно проводить диагностику автомобиля с помощью китайского сканера ELM327, читайте в нашей статье.

Но если такового не имеется, то проверку можно провести с помощью обычного мультиметра.

Процесс проверки

Проверку необходимо осуществлять со включенным зажиганием!

Первое что необходимо сделать — это проверить целостность цепи питания датчика. Для этого вынимаем разъем с ДПДЗ и замеряем напряжение между контактами «А» и «В». Напряжение должно составлять около 5В. Если все в норме приходим к следующему пункту.

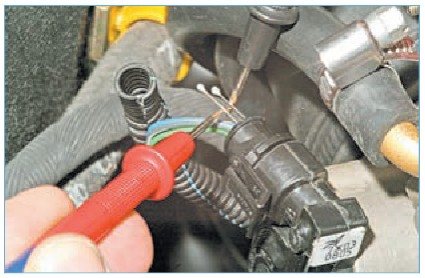

Подключаем обратно разъем датчика. Для данной проверки понадобятся две иглы. Вставляем их между контактами «В» и «С» и замеряем напряжение. При закрытой заслонке напряжение должно быть 0,4-0,7В, а при полностью открытой 4-4,7В. Если показания не совпадают, то датчик вероятнее всего неисправен.

Как проверить дроссель

Проверка дросселя – процесс несложный. Достаточно иметь в наличии мультиметр или просто вольтметр. Регулировка может происходить на территории своего гаража. Для этого отсоединяется гофротрубка, ответственная за поступление воздуха, тщательно промывается спиртом и протирается мягкой тряпочкой. Та же процедура проделывается и с впускным коллектором и самой заслонкой.

Тщательно все осмотреть. Если нет механических повреждений, регулируется датчик. С помощью ключа ослабляются винты. Заслонка поднимается и резко, до упора опускается; если не слышно удара, нужно повторить еще раз. Винты ослабляются до тех пор, пока изделие не закончит «закусывать». И только после этого фиксируются гайками крепежные элементы. Затем раскручиваются болты ДПДЗ и корпус поворачивается, датчик выставляется так, чтобы напряжение изменялось только при открытии заслонки. Все возвращается на свои места, болты затягиваются, настройка окончена.

Стоимость и артикулы

На рынке встречается множество различных датчиков. Все они зависят от производителя, чем именитей изготовитель, тем соответственно и дороже сам датчик. Ниже приведена таблица с артикулами и ценами на ДПДЗ для Лады Приоры.

Как самостоятельно почистить дроссельный узел

Очистка заслонки — одна из процедур, которые легко выполнить самостоятельно. Время занимает не более часа.

Работы производятся на остывшем двигателе. Перед началом нужно приготовить гаечные ключи, крестовую и плоскую отвертки и средство для очистки карбюраторов. Чтобы почистить дроссельную заслонку “Лады-Приоры”, нужно выполнить следующее:

1. Поставить автомобиль на стояночный тормоз.

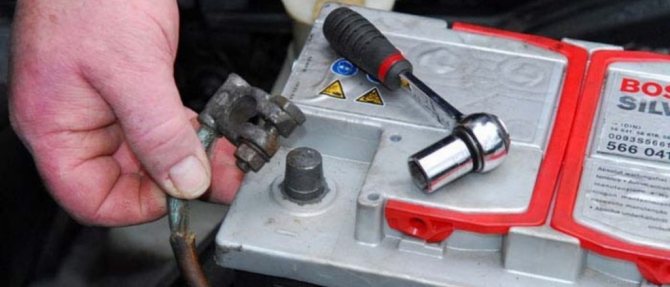

2. Отключить минусовую клемму аккумулятора.
3. Снять пластиковый защитный кожух с двигателя. Для этого следует отвернуть крышку заливной масляной горловины. Вынуть 4 резиновых заглушки по периметру кожуха. Затем отстегнуть отверткой клапан адсорбера и убрать провода в сторону. После снятия кожуха крышку масляной горловины нужно установить на место, чтобы грязь не попала в двигатель.
4. Отсоединить разъемы датчика дроссельной заслонки «Приоры» и регулятора холостого хода.

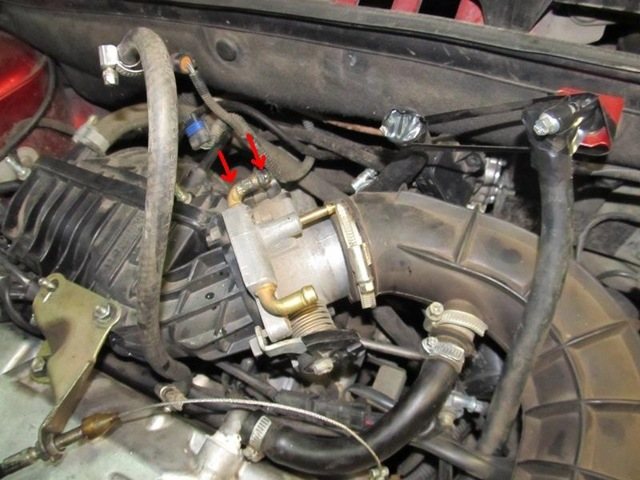

5. Отсоединить шланги системы охлаждения, которые подогревают заслонку в процессе работы двигателя. Перед тем как ослабить хомуты, нужно частично слить охлаждающую жидкость. Не полностью, а только ниже уровня дроссельного узла. Для этого нужно открыть пробку расширительного бака и, подставив под радиатор плоскую емкость, открутить пробку радиатора.
6. Отсоединить патрубки системы вентиляции картера.

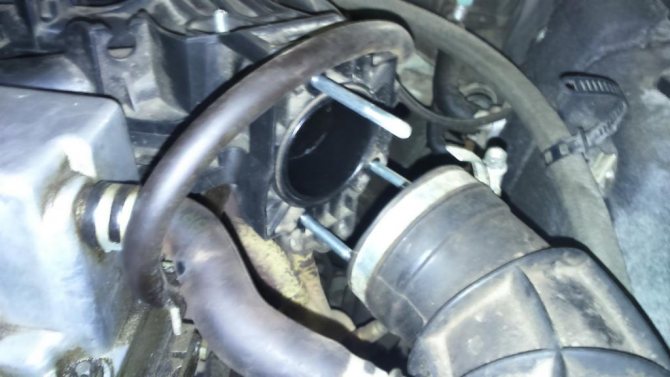

7. Ослабить хомут и снять воздушный патрубок.


   Образовавшееся отверстие нужно сразу закрыть тряпкой. Иначе все, что попадет внутрь, сразу засосет в двигатель в момент запуска.

8. Открутить два болта крепления дроссельного узла к впускному коллектору.
9. Отсоединить тросик газовой педали. Для этого нужно отверткой отцепить скобку, фиксирующую металлический кончик тросика.

Перед очисткой детали нужно дополнительно снять с корпуса датчики. Это следует делать только для узла с механическим приводом. Что касается заслонки с электронным газом, то на ее корпусе закреплен блок управления, который снимать не нужно. Более того, во время промывки очистителем карбюратора нужно следить, чтобы чистящее средство не попало на блок управления.

Замена

Замена датчика положения дроссельной заслонки не займет и 5 минут времени, используя данную инструкцию.

• Снимаем минусовую клейму с АКБ.

• Снимаем разъем с датчика;

• Откручиваем 2 винта крепления ДПДЗ;

• Вынимаем датчик и устанавливаем новый.

Процесс замены завершен. Запускаем двигатель и проверяем работоспособность.

Надеемся, наша статья была Вам полезна.

Что такое датчик положения дроссельной заслонки

Каждый из датчиков в системе управления двигателем представляет собой простейший детектор, который рассчитан на выполнение одной конкретной задачи. В нашем случае, датчик положения определяет угол перемещения дроссельной заслонки, которая в свою очередь, повторяет перемещение педали акселератора. При всей кажущейся простоте, датчик не так прост, поскольку может иметь простую контактную конструкцию, а может иметь и более сложный и точный механизм работы. А если конкретнее, то датчики могут быть

1. Бесконтактные.
2. Пленочно-резистивные.

Резистивные датчики намного проще по конструкции, дешевле, но и из строя выходят чаще. Они представляют собой почти обычный переменный резистор с тремя контактами.
