Вентилятор на любом автомобиле, и ВАЗ-2114, снабженный инжектором, не исключение, необходим для принудительного обдува радиатора. Благодаря этому циркулирующая там жидкость охлаждается активнее, и на моторе сберегается более или менее приемлемая постоянная температура. Когда машина едет быстро, то вентилятор срабатывать не будет – в этом случае силовому агрегату вполне хватает естественного напора воздуха. Штатное охлаждение запускается в моменты остановок (без глушения двигателя) или при медленном движении. Как и любой другой узел авто, вентилятор может ломаться. Как отыскать причину и устранить неисправность, рассказывается далее.

Принцип действия системы охлаждения

Система охлаждения на автомашине – это замкнутый трубопровод, в котором циркулирует специальная жидкость. Она постоянно отводит тепло от работающего двигателя в радиатор, где прохладный воздух понижает ее температуру.

В жару, при нескорой езде или во время остановок, без глушения мотора может происходить перегрев силовой установки. Во избежание этой неприятности на инжектороном ВАЗ-2114 стоит электрический вентилятор, что включается автоматически специальным датчиком при достижении двигателем критической температуры. На рассматриваемой модели порог срабатывания – 85 градусов. Когда мотор остывает, терморегулятор останавливает принудительный обдув.

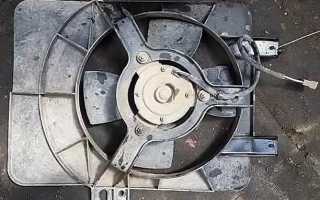

Местонахождение вентилятора на ВАЗ-2114 инжектор – подкапотное пространство. Он привинчен к внутренней стороне радиатора. Сам рассматриваемый узел состоит из лопасти и электродвигателя заключенных в рамочный кожух. К нему подведены питание и опосредованно (через ЭБУ) термодатчик.

https://youtube.com/watch?v=DK2uNutNxBM

не включается вентилятор радиатора ВАЗ 2114 ч1

Не работает вентилятор на ваз 2114

Как быстро проверить работоспособность вентилятора охлаждения на инжекторных автомобилях ВАЗ

Сейчас на большинстве автомобилей вентиляторы охлаждения радиатора включаются автоматически при достижении определенной температуры ОЖ. Также, сами потом и отключаются, как только температура возвращается в свои нормальные пределы. Да, есть ещё “динозавры”, где вентилятор работает в постоянном режиме, так как приводится в движение приводным ремнём, но таких авто с каждым днём становится всё меньше.

Так вот, нередко с этой электрической деталью на вашем автомобиле может возникнуть проблема, и он перестаёт включаться, что для автовладельца может быть чревато последствиями: перегрев двигателя и даже его заклинивание, если вовремя не предпринять необходимых мер.

И самое неприятное в этом случае

– вы не можете просто так взять и проверить, “нажав на кнопку”, а работает ли ваш вентилятор, и узнаете об этом, скорее всего, лишь тогда, когда температура внезапно поползёт стремительно вверх, а включения вентилятора вы не услышите.

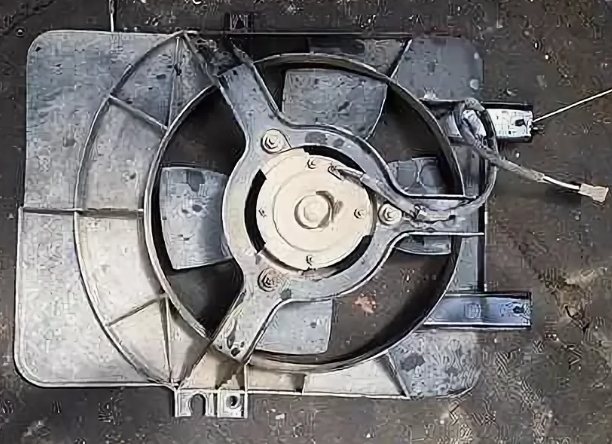

как узнать, работает или нет?

Признаки неисправности

Выявить проблему с вентилятором несложно – если он не срабатывает, то происходит быстрый нагрев тосола. Бортовой компьютер получает соответствующий сигнал и на приборной панели вспыхивает индикатор, сообщающий находящемуся за рулем человеку о критической ситуации.

Водитель в данном случае обязан выключить силовую установку и выждать, пока она остынет, и лишь тогда трогаться с места, с соблюдением всех мер предосторожности.

Использовать транспортное средство с неисправной системой охлаждения весьма опасно. Неработающий вентилятор, особенно в летнюю жару, может стать причиной очень серьезной поломки. Как правило, перегревом в первую очередь повреждается головка блока цилиндров.

Отказ подтвердить несложно:

• включите автомашину на холостой ход;
• откройте капот;
• дождитесь разогрева тосола.

Если электромоторчик вентилятора и не собирается срабатывать – то глушите инжекторный двигатель и приступайте к поиску причины. Произвести ремонт ключевого элемента системы охлаждения, по счастью, не очень трудно. Как найти проблему и устранить ее, расскажем далее.

Когда нужно менять вентилятор на ВАЗ-2114

Если причина неработающего вентилятора кроется в нем самом, эту деталь еще можно попытаться отремонтировать. Как правило, проблема кроется в подшипниках. Но иногда бывает и так, что вследствие обрыва в обмотках либо замыкания выходит из строя сам двигатель вентилятора. Если это произошло, то лучше не пробовать ничего ремонтировать, а провести замену данной детали.
Кстати, ехать на автомобиле с неработающим вентилятором категорически запрещено. В результате такого действия охлаждающая жидкость может существенно прогреться, что приведет к полному разрушению патрубков и резиновых шлангов. Проехав небольшое расстояние с неработающим вентилятором, из строя также могут выйти прокладки головки блока цилиндров и клапанной крышки. Но и это еще не все. От перегрева двигателя могут быть разрушены и некоторые элементы поршневой группы.

Проще говоря, неработающий вентилятор (его стоимость, кстати, не так уж и велика) способен вызвать куда более серьезные проблемы, устранение которых повлечет за собой существенные материальные затраты. В среднем стоимость нового вентилятора для ВАЗ-2114 варьируется в диапазоне от 1,5 до 2 тысяч рублей. Работы по его замене в сервисном центре обойдутся еще порядка 500 рублей. Зато замена всех вышеуказанных деталей и прокладок может «потянуть» за собой не один десяток тысяч.

Электроцепь

Итак, вы убедились, что сам пропеллер крутится, то есть двигатель, подключенный напрямую, работает. В этом случае необходимо заняться проводкой, осмотреть все соединительные колодки и выводы на предмет плохого контакта.

Первое на, что следует обратить внимание – это предохранитель. На рассматриваемый в настоящей статье ВАЗ инжектор ставится защитное устройство на 20 ампер. Найти его нетрудно – загляните в блок, расположенный под капотом – за вентилятор отвечает тот, что обозначен как F4. Перегорает устройство на самом деле редко, так как постоянных высоких нагрузок оно не испытывает. Убедиться, что элемент исправный очень просто – включите зажигание и нажмите на клаксон. Сигнал запитывается также через F4, а, следовательно, при его перегорании звука вы не дождетесь.

Диагностика вентилятора охлаждения — пытаемся найти неисправность

Датчиков температуры будет два: один, который на термостате, соединён с ЭБУ. Его и надо отключать – второй оставьте, как есть.

ДТОЖ на двигателе 11183

Мы отключаем разъём, но не демонтируем сам датчик. Дальше переводим ключ в положение 1, ну и т.д.

Что касается электричества, тут всё выглядит сложно: реле вентилятора находится в одном блоке, а предохранитель – в другом. Нам нужен предохранитель F5 (20А). Кстати сказать, с ним соединён и вентилятор, и клаксон.

Монтажный блок 2114-3722010-60 и 2114-3722010-10

Главный монтажный блок установлен под капотом, а дополнительный – у левой ноги переднего пассажира.

Дополнительный монтажный блок (вариант 1)

В дополнительном блоке мы видим три реле. «Главное реле» находится снизу. А дальше возможны варианты:

• Реле вентилятора установлено посередине;
• Также это реле могут установить вверху.

Ниже показан второй вариант.

Дополнительный монтажный блок (вариант 2)

Кстати, возле нужного нам реле всегда размещён предохранитель. Он является частью цепи вентилятора.

Сломан вентилятор

Когда рассматриваемый элемент системы охлаждения не подает признаков жизни, то многие просто покупают новый, но это вовсе не обязательно. Чаще всего отказ происходит из-за стирания щеток электромотора или износа подшипника. И то и другое продается отдельно и легко меняется.

Не удастся сберечь старый вентилятор вашего ВАЗ, когда в нем произошло замыкание или оборвался провод обмотки. Устранение этих поломок нецелесообразно.

Стоимость нового узла охлаждения относительно высока. Самый дешевый продают за 1 500, а наиболее дорогой вариант обойдется в 2 500.

Что делать?

Этот подраздел назван так потому, что профессиональные автомеханики категорически не согласны с тем, что проблемы с вентилятором могут быть как-то связаны с упомянутой ниже деталью. Между тем, владельцы ВАЗов настаивают, что следование этим указаниям значительно (и в положительную сторону) сказываются на системе охлаждения в общем и на работе ее вентилятора в частности.

Наверное, тонкость все же не в самой крышке, а в травильном клапане, который снижает давление, достигшее критических показателей. Но как от него зависит работа вентилятора – тайна, покрытая мраком. Зато действующая! Если вы проверили уже все, что только можно, но так и не поняли, почему не работает вентилятор охлаждения ВАЗ 2114, попробуйте последовать совету бывалых и заменить крышку – вдруг поможет.

Перегрев двигателя приводит к возникновению серьезных неполадок: поршня могут заклиниться, пробивается прокладка блока цилиндров, что приводит к необходимости проводить капитальный ремонт мотора. Чтобы защитить силовой агрегат от перегрева, важно поддерживать стабильную работу вентилятора охлаждения. В этой статье обсудим принцип работы устройства, схему его подключения, самостоятельную диагностику и ремонт, а также модернизацию схемы управления. Инструкция полностью подходит и для автомобилей Ваз 2115 и Ваз 2113.

Как поменять

Чтобы провести замену вентилятора охлаждения, потребуется исправный узел в сборе, а также:

• крестообразная отвертка;
• торцевые ключи на 10 и 8 миллиметров.

Прежде всего, поставьте свой инжекторный ВАЗ-2114 на стояночный тормоз. Дополнительно зафиксируйте колеса упорами, как того требует техника безопасности. Далее действуйте следующим образом:

• откройте капот;
• снимите с батареи минусовый провод;
• открутите болты, удерживающие на месте воздушный фильтр;
• с помощью отвертки немного ослабьте фиксатор хомута воздуховода (он располагается возле ДМРВ);
• демонтируйте гофру, отвинтив ее от воздушного фильтра, а потом снимите и последний узел;
• уберите воздухозаборник, скрутив предварительно его болты 8-миллиметровым ключом;
• получив полный доступ к вентилятору, отсоедините его кожух (он удерживается на месте 6 гайками);
• отключите разъем питания;
• вытащите неисправный элемент из подкапотного пространства;
• поставьте на его место новый.

Процесс сборки осуществляется в порядке, обратном описанному выше.

Подкапотные проверки

Выйдя из авто и подняв крышку, приступаем к более серьезным действиям.

• Отсоединяется колодка, на которой крепятся провода, ведущие к электродвигателю на вентиляторе охлаждения мотора;
• Парой свободных проводков моторчик замыкается на аккумуляторную батарею. Это даст нам четкую картину: если вентилятор начнет крутиться, значит, имеем проблему с датчиком температуры, если останется недвижим – сгорел мотор.

В последнем случае все ясно
– придется менять (или чинить, если это возможно и есть соответствующие умения и навыки) движок вентилятора. Когда полетел температурный датчик, нужно не совершить ошибку многих и не перепутать его с датчиком, регистрирующим температуру охлаждающей жидкости. Тот, что нам нужен, расположен над термостатом, непосредственно на головке блока цилиндров.

Пример на видео: упрощение штатной схемы работы вентилятора (тюнинг)

молодец это лучше чем электроника чем проще тем надёжнее

Зделал как на схеме только через радной датчик . Горит предохранитель. Что может быть

я могу поспорить я все сделал как написано во всех книгах и перерыл весь интернет но не где ни могу найти отгадку , все проверил, все работает, все реле срабатывают, вентилятор работает, датчик тоже. Пропал минус хотя ко всем реле он подходит, плюс не обрывая ставлю минус на прямую к кузову работает (даже с выключенным зажиганием). Что делать не знаю. пока сделал на прямую езжу и жду подсказок…

Модернизация

Если вы хотите усовершенствовать работу своего вентилятора радиатора на ВАЗ 2109, предлагаем соответствующую инструкцию.

Для модернизации вам потребуется установить второй датчик и несколько переделать систему.

1. Штатный датчик включения будет отвечать за работу вента на максимальной скорости.
2. Дополнительный датчик будет включать пониженную скорость. Его устанавливают в верхней части охладительной системы.

Теперь конкретнее о том, как все это организовать.

1. Возьмите термодатчик, температура срабатывания которого аналогична штатному регулятору.
2. Установите его в верхнем патрубке, подходящем к радиатору.
3. Чтобы монтировать элемент, потребуется пара шайб и гайка. Обязательно смажьте шайбу герметиком, чтобы через отверстие установки не возникали утечки.
4. Купите резистор для установки на вентиляторе печки. Он имеет несколько выводов, потому при желании можно сделать несколько скоростей работы.
5. Необходимо сделать дополнительную цепь управления. Через нее на обмотку мотора будет подаваться меньшее напряжение.
6. За включение отвечает термодатчик, расположенный в верхней части охладительной системы.
7. Управление лучше делать не на плюсе, а по массе.
8. Работать система будет через кнопку в салоне. Слева от торпедо имеется решетка с двумя заглушками. Вырежьте одну из них и установите туда выключать на два режима. Можно взять регулятор включения печки от ВАЗ 2107.
9. В первом положении будет включаться низкая частота, а во втором — максимальные обороты.
10. Один общий провод подается к минусу.

Такая модернизация не предусмотрена конструкцией ВАЗ 2109. Это уже доработки автолюбителей. Потому установка второго датчика — сугубо под вашу личную ответственность.

Как установить восьмилопастную крыльчатку электровентилятора охлаждения.

Вентилятор — важный компонент системы охлаждения инжекторных и карбюраторных двигателей ВАЗ 2109. При желании и наличии времени, его замену или ремонт вполне можно выполнить своими руками.

помогите!! проблема с включение вентилятора охлаждения на ваз 21093 инж. отстегиваю фишку с датчика а вент не работает,потом проверяю вент на прямую к аккум-ру работает!! купил БК по нему выставил темп вкл на 98 градусов и при нагреве слышно реле как шелкает!! какие есть соображения! крышка с Р.бочка шипит сам бочок надувается. радиатор горячии, верхнии патрубок и нижнии горячие,тосол в норме чуть цвет изменил!! ХЗ короч,может кто сталкивался. Не работает вентилятор охлаждения ваз 2109 инжектор причины.

Если все правильно понял, вентилятор рабочий 100 %, скидывая фишку с датчика температуры, автоматом не включается, очевидно что дело в проводке. Реле, предохранитель, провода, блок. я бы шел в таком порядке: предохран, реле, блок проверить контролькой и провода в жгутах.

Такая же херня 21083 инж.

Попробуй посигналить если нет сигнала значит предохранитель, у них он дин!

Контролькой, только не диодной. она видит даже малейшее питание. Лампочной контролькой проверь предохранитель, потом реле четырехконтактное с другого присоедини, потом клемы на фишках к блоку с обратной стороны если причина не откроется то провода контролькой потыкай в жгутах

кнопку выведи на панель и не ломай голову поехал включил а зимой вентилятор не нужен )))))))

Валерий, даже если он очень внимателен, то однажды из тысячи раз забудет ее включить. Или даст товарищу прокатится, а тот забудет. Либо оставит заведеной чтобы забежать в подъезд забрать вещи и застрянет в лифте и попадет на дорогой ремонт.

Иван, именно так автоматически не вкл.спасибо буду копать

Александр, сигнал есть

Иван, хорошо так и сделаю

Иван, голову уже сломал. сегодня проверю . спасибо

Иван, фишка в том что ещё до потепления я поменял датчик на новый а опред как.скинул клемму и вент загудел а тут через пару дней и так не работает. А при подключ к акб работает

Айбек, Потом отпишешься.

Айбек, у меня недавно так было, посмотри маленькую одноконтактную колодку со стороны аккумулятора, она должна находиться рядом со жгутом ведущий в сторону салона, если он не подключен, то включаться вентилятор не будет т.к. это как мне пояснили тогда управляющая масса, от реле судя по всему

Юра, спасибо помогло!! Она окислилась )) зачтстил и вд-шкой попшыкал и заработало все)))

Пошаговый алгоритм работы

Не включается вентилятор охлаждения, 3 неполадки которые можно устранить самостоятельно

В каждом конкретном случае ремонт вентилятора будет отличаться в зависимости от имеющейся поломки. Необходимо провести соответствующую диагностику, что позволит определить почему на Ваз 2114 не включается своевременно вентилятор охлаждения радиатора, что упростит последующий ремонт. В первую очередь рекомендуется отключить разъем вентилятора, после чего с соблюдением полярности вновь подключить разъём напрямую к клемме аккумулятора. В том случае, если при таком прямом подключении вентилятор начинает вращаться, это свидетельствует о исправном приводе, а причина в данном случае может быть в электропроводке, неисправном датчике температуры или проблемах с предохранителем.

Проверить предохранитель, отвечающий за работу вентилятора охлаждения, можно без вскрытия пластикового бокса. Дело в том, что такое реле сдвоенное и одновременно отвечает за работу клаксона. Поэтому, если у автомобиля пропал звуковой сигнал и одновременно не работает вентилятор, это свидетельствует о перегоревшем предохранителе. Блок с такими реле располагается под капотом в небольшом пластиковом боксе. Чтобы вскрыть его следует снять две защелки, после чего щипчиками достаем и меняем нужный вам предохранитель.

Поломки реле диагностировать затруднительно. Можем порекомендовать вам раздобыть стопроцентно работающее реле, временно установить его в посадочное гнездо и проверить правильность включения вентилятора. Если при такой проверке вентилятор заработает, то следует попросту заменить используемое реле на работающее. Для проверки температурного датчика, от которого сигнал поступает непосредственно к радиатору, следует отключить разъем от датчика, после чего включить зажигание. В данном случае автоматика запускает вентилятор на постоянный обдув в аварийном режиме. В том случае, если при таком отключении разъема от датчика вентилятор поздно включается, то соответственно можно сделать вывод, что вышел из строя температурный датчик, который потребует замены. Сам датчик температуры зафиксирован двумя болтами, открутить которые можно простой крестовой отверткой. Такая замена датчика обычно занимает не более 5 минут.

Если причиной поломки является всё же вентилятор, можно попытаться сначала отремонтировать его или же сразу заменить на новый. Проблема может заключаться в подшипнике или щетках. В данном случае можно заменить такие поврежденные детали, что позволит полностью восстановить работоспособность вентилятора системы охлаждения. Если же причиной поломки вентилятора является электродвигатель, то ремонт представляет определенные сложности, а такой вышедший из строя привод лучше всего заменить на новый.

Чтобы снять вентилятор с приводом необходимо:

1. Автомобиль ВАЗ 2114 устанавливают на ровной площадке и затягивают стояночный тормоз
2. Открываем капот и обесточиваем минусовую клемму
3. Корпус воздушного фильтра следует открутить ключом на десять
4. Ослабляют хомуты у воздуховода
5. Скручиваем саморезы, которые фиксируют воздушный фильтр и достают фильтрующий элемент
6. Далее откручивают и демонтируют воздухозаборник, для чего потребуется ключ на восемь
7. Снимают кожух вентилятора, для чего восьмым ключом откручивают 6 гаек
8. Снимают колодку мотора
9. Извлекают вентилятор с приводом

Вам останется лишь установить на место новый привод или весь вентилятор в сборе и провести в обратной последовательности сборку. После такого ремонта следует проверить правильность функционирования вентилятора, для чего прогреваем двигатель и дожидаемся включения обдува.

Из-за чего возникают поломки отопительной системы

Перегоревший предохранитель

Казалось бы, примитивная неисправность – всего лишь следует заменить его на новый. Однако у этой проблемы есть «второе дно». Предохранитель, однозначно, испортился по вине короткого замыкания в системе. Его впоследствии обязательно нужно будет найти.

Немного о предохранителях

Всего в автомобиле находится 2 блока предохранителей: первый у левого стана под капотом, второй в салоне под панелью. Оба этих устройства влияют на работу определенных приборов.

Какой именно предохранитель неисправен покажет неработающий прибор, например, стеклоочиститель. Чтобы добраться до неисправных предохранителей, нужно снять крышку блока, одновременно нажав на специальную защелку.

Как мы знаем, предохранителей два, и только один из них неисправен. При хорошем зрении внимательный водитель может запросто отличить перегоревшую деталь от целой. В сердцевине детали на перегоревшем предохранителе линия контакта будет прервана, а у соседней, исправной детали, она будет непрерывна. Если же навскидку определить не получается, то можно оставить предохранитель на месте и при этом включить неработающую цепь, например, габариты. Если с одной стороны напряжение есть, а с другой нет – предохранитель неисправен, он сгорел.

Если предохранители горят часто, стоит обратить внимание на проводку. Скорее всего, с ней серьезные проблемы и пора обращаться в толковый сервис

Но в нашем случае с неисправной печкой подвести может только один предохранитель – это F7. Именно он закреплен за отопительной системой. Его сила 40 А (ампер). F7 отвечает:

• за вентилятор печки;
• прикуриватель;
• подачу тепла к заднему стеклу;
• свет в отделении бардачка;
• омыватель фар (электродвигатель).

Неисправный предохранитель даст сбой в работе печи, и всех вышеперечисленных систем.

Контакт от монтажного блока

Также популярная причина из-за чего отказала печка на ВАЗ 2114. Там может находиться неисправный провод. В этой ситуации следует немного и аккуратно подвигать пучок контактов.

Реле зажигания

Оно также может воспрепятствовать исправной работе отопления в салоне автомобиля. При неисправности реле подлежит замене. Оно расположено на центральной консоли.

Реле зажигания ВАЗ 2114

Первая и вторая позиция

Если печка не работает на ВАЗ 2114 при первом и втором положении переключателя, водителю придется долго ездить в своем авто без отопления, прежде чем в салон начнет поступать долгожданное тепло. Отопительная система устроена таким образом: на первом и втором положении электроимпульс к вентилятору идет от резистора, в третьем положении электричество идет напрямую.

Что это за деталь, и какие с ней бывают неполадки?

Отопительной системе автомобиля дополнительный резистор обеспечивает наилучшую скорость. Он имеет две спирали сопротивления и два режима работы. При запуске первого режима электрический импульс идет через две спирали, а при втором режиме – по спирали сопротивления. Искать неисправный резистор следует у педали газа. Ремонт для резистора событие редкое. Он имеет смысл, если обгорели контакты. Вторая поправимая неисправность – расплавленная колодка, та, что на три наконечника. Ее нужно сменить новой. В розничной продаже они есть.

Если резистор неисправен, то алгоритм действий будет следующим:

• Снять контакты с найденного добавочного резистора.
• Отсоединить крепления у резистора.
• Вынуть резистор.
• Убедиться в том, что он подлежит ремонту.
• Отремонтировать.
• Поставить на место, пройдя процедуру в обратном порядке.

Переключатель

На ВАЗ 2114 не включается печка, если неисправен её переключатель.

В этом случае следует:

• Снять центральную консоль.
• Приготовить лампу с 2-мя проводами.
• Включить двигатель.
• Замкнуть «минус» на массу, а «плюс» на трехфазный резистор.

Если в таком положении наша лампа светит – значит, переключатель исправен, а когда света нет – значит, выбило предохранитель либо в цепи есть обрыв.

Также может служить причиной поломки.

Как убедиться в исправности датчика

Прежде всего рассмотрим вариант, когда не работает указатель температуры на комбинации приборов. Напомним, что отвечает за это одноконтактный датчик, вкрученный в ГБЦ. Порядок проверки следующий:

1. Пригласите помощника. От него не потребуется никакой сноровки, единственная его задача — смотреть на комбинацию приборов.
2. Открыть капот автомобиля и, соблюдая все требования техники безопасности, убедиться в том, что разъем, который должен быть надет на контакт датчика, находится на месте.
3. Если все нормально, просим помощника включить зажигание.
4. Снимаем разъем с контакта и кратковременно замыкаем его на «массу».
5. Если в это время стрелка прибора дернется вправо, значит, датчик температуры охлаждающей жидкости в ВАЗ-2115 точно неисправен.
6. Если реакция со стороны стрелочного прибора отсутствует — датчик исправен. В этом случае следует протестировать комбинацию приборов и проверить электропроводку.

Если диагностирована неисправность датчика, то устранить ее можно только заменой на новый, ремонту ДТОЖ не подлежит.

ЭБУ

Если диагностика всех остальных элементов не помогла, значит, причиной поломки являются сбои в работе электронного блока управления. Но такое случается нечасто. Определить эту неисправность своими силами удаётся не всегда. Поэтому, если самостоятельная проверка не дала положительных результатов, следует обратиться в автосервис.

При выходе из строя ЭБУ проводится его перепрошивка с удалением всех имеющихся ошибок или замена блока. Эти процедуры должен выполнять автоэлектрик. При отсутствии опыта делать такую работу нежелательно. Устройство это недешёвое, но, к счастью, меняют его довольно редко. Также есть ещё несколько очень редких причин, по которым может не выключаться вентилятор охлаждения. В отличие от описанных выше неисправностей, выявить и устранить их обычно можно только на СТО.

Возможные причины и их диагностика

Основные причины, из-за которых не работает вентилятор на ваз 2114, выглядят следующим образом:

• сгорел электромотор вентилятора;
• перегорел предохранитель;
• сломалось реле;
• произошел обрыв в проводке;
• окислились контакты датчика;
• вышел из строя датчик.

Для того, чтобы проверить электродвигатель вентилятора, достаточно отключить его от блока управления и запитать напрямую от аккумуляторной батареи. Если пропеллер начнет вращаться, значит мотор исправен, если нет, значит придется заменять сам вентилятор.

Следующим шагом в поиске поломки станет проверка предохранителя. Для этого следует найти 20 амперный предохранитель F4, размещенный в общем блоке. Его следует проверить мультиметром и, в случае необходимости, заменить на новый, аналогичный. Одновременно следует зачистить и контакты в гнезде предохранителя, ведь их окисление также может стать причиной неисправности.

Существует более простой и быстрый способ проверить исправность предохранителя F4 — достаточно просто посигналить. Если сигнал работает, значит и предохранитель исправен — ведь оба они подключены к одному и тому же предохранителю.

Если предохранитель исправен, следует выполнить проверку реле вентилятора 2114. Сделать это можно двумя способами — прозвонить реле тестером (для этого реле должно быть в замкнутом положении) или заменить реле на новое, исправное.

Второй метод является наиболее предпочтительным, поскольку проверка мультиметром не всегда может дать точный результат. Если реле окажется сломанным, то заменить его следует точно таким же (установка вместо штатного реле каких-либо других устройств крайне нежелательна, поскольку в большинстве случаев их работа будет некорректной).

Если реле также исправно, то следует проверить проводку. Для этого достаточно прозвонить все провода, входящие в электрическую цепь вентилятора. В случае, если будет обнаружен обрыв, неисправный провод следует заменить, если же разрывов не обнаружено, то останется только одна возможная причина — датчик вентилятора ваз 2114.

Перед тем, как проверять сам датчик, следует проверить и зачистить его контакты — ведь при их окислении устройство будет работать неправильно либо не будет работать вовсе. Чтобы проверить сам датчик, его следует отключить от питания.

Если он работоспособен, то вентилятор включится и будет работать непрерывно (в аварийном режиме). После этого следует отключить разъем датчика, идущий на контроллер, и запустить двигатель.

Если вентилятор будет вращаться, значит датчик неисправен, и следует выполнить его замену.

Что делать, если электровентилятор работает постоянно?

Иногда возникает и другая проблема. Многих автолюбителей интересует, почему постоянно работает вентилятор на Ваз 2114?

Возможны четыре причины неисправности:

1. возникло замыкание в электроцепи;
2. произошла поломка реле электровентилятора;
3. требует замены термодатчик;
4. сломался электронный блок.

Чаще всего вентилятор начинает работать непрестанно в результате замыкания проводов. Электрическая цепь остается во включенном состоянии вне зависимости от сигналов термодатчика и реле.

Чтобы устранить неисправность, нужно прозвонить каждый провод и найти место сплавления. Иногда оно заметно даже при визуальном осмотре.

Если прозвон не помог выявить неисправность, нужно проверить и заменить реле вентилятора. Стоимость устройства невысока. Поэтому для диагностики проще купить новый реле и поставить его заместо старого.

Если не помогло и это, значит нужно проверить работу термодатчика. Ведь именно он отвечает за включение и отключение электромотора вентилятора Ваз 2114.

При исправной работе всех остальных элементов системы, нужно проверить электронный модуль. Он довольно редко выходит из строя. Если проблема возникла все же в нем, придется выполнить полный сброс ошибок. Иногда помогает только полная перепрошивка. Самостоятельно выполнить эту работу способен не каждый. Поэтому лучше обратиться за помощью в автосервис.

Также полезно было бы установить кнопку принудительного запуска и отключения вентилятора на Ваз 2114.

Это решение может оказаться весьма кстати, если поломка произошла где-нибудь на трассе вдали от города. В таком случае с помощью кнопки на панели приборов можно принудительно запустить работу вентилятора для охлаждения двигателя.

Такой важный элемент, как вентилятор охлаждения ваз 2114, предназначен для подачи направленного потока воздуха на радиатор с целью лучшего охлаждения жидкости внутри него.

В то время, когда автомашина движется с большой скоростью, потребность в принудительном (с помощью вентилятора) охлаждении невелика либо отсутствует вовсе — ведь набегающий поток воздуха и без посторонней помощи справляется с функцией охлаждения. Но при движении с маленькой скоростью или при стоянках с работающим двигателем дополнительное охлаждение просто необходимо.

Включение вентилятора происходит в автоматическом режиме, за счет электронного контролера, который считывает температуру при помощи термодатчика. Если температура достигает 103 С, происходит запуск системы охлаждения.

Видео — подключение и проверка ВО

Отечественный автомобиль ВАЗ 2114 (Самара-2) построен на платформе ВАЗ 21093 и представляет собой ее улучшенную версию. В салоне появилась новая панель приборов, новый руль, регулируемая рулевая колонка, стеклоподъемники и новый отопитель. Все схемы взяты из открытых источников и предназначены для помощи в самостоятельном ремонте электрооборудования данного авто. Увеличение картинок — по клику. Блок предохранителей ВАЗ 2114 находится в салоне под приборной панелью. При проверке схемы электрической части автомобиля ВАЗ-2114 нельзя проверять исправность цепей на «искру» — это может привести к перегоранию токоведущих дорожек монтажного блока.
