Одним из отличий автомобиля Лада Гранта от других отечественных моделей транспортных средств является бортовой компьютер, которым оснащены эти авто. Он позволяет не только оптимизировать процесс работы двигателя, но и выявлять коды ошибок Lada Granta. Именно с его помощью можно оперативно выявить появившиеся неисправности в работе бк.

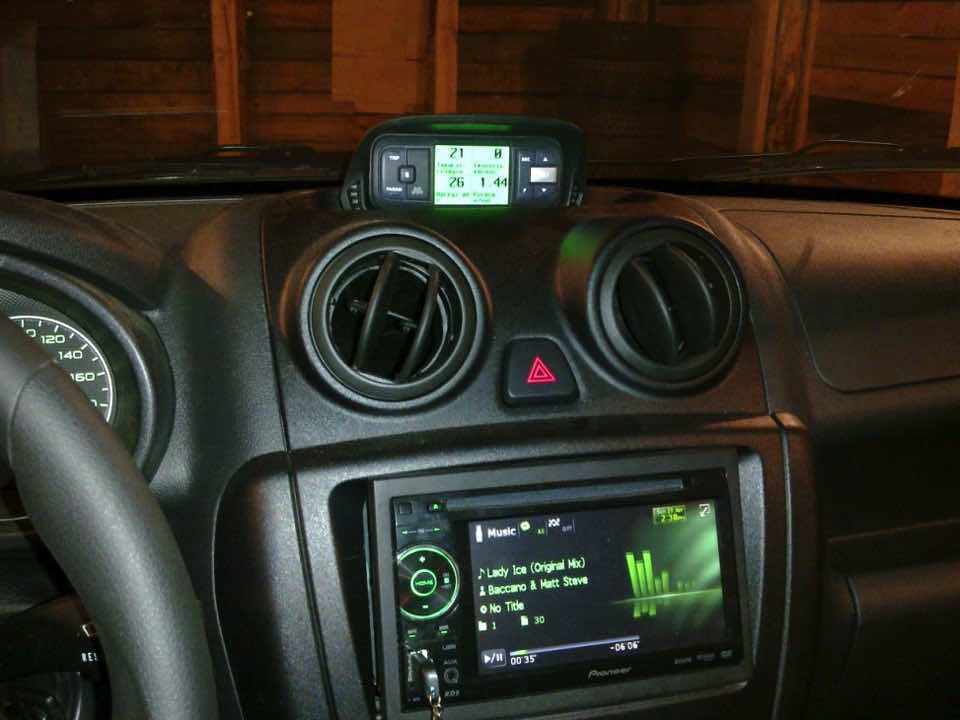

Но как же произвести диагностику бортового компьютера «Штат Х1» Лада Гранта на предмет ошибок? И как после этого расшифровать коды? Подробнее об этих и других вопросах вы можете узнать в этой статье.

[ Скрыть]

Диагностика комбинаций приборов

На автомобиле можно произвести диагностику неисправностей. Для этого включите зажигание, удерживая при этом постоянно нажатой кнопку Reset. Далее производится контроль ЖКИ, и на нем отображаются все позиции сегментов. Теперь понадобится активировать ближайшую к вам кнопку на панели управления, после чего на экране должна отобразиться версия сделанной прошивки. Снова нажмите любую кнопку управления. При наличии ошибок в Лада Гранта, на первых двух строчках экрана должны отобразиться специальные цифровые обозначения, которые, в свою очередь, могут свидетельствовать о различных неисправностях.

Наличие повышенного напряжения в бортовой системе. Если в течение 20 секунд бортовой компьютер не смог определить произошедший сбой в работе автомобиля Лада Гранта, то может возникнуть три существенных сигнала об ошибке. Первый в таком случае указывает на обрыв в цепи датчика, отвечающего за показания уровня топлива. Второй реагирует на обрыв в цепи датчика, реагирующего на температуру охлаждающей жидкости. А третий определяет ошибки при обрыве цепи датчика наружной температуры, которая находится в пределах минусовых отметок.

Далее идут сигналы об ошибках, указывающих непосредственно на произошедший перегрев двигателя, аварийных показателях уровня давления масла, дефекте тормозной системы, полной разрядке аккумуляторной батареи.

Производится определение ошибок в пакете данных. Для того чтобы обнулить коды ошибок, нажмите и удерживайте несколько секунд кнопку Reset. Теперь нажмите любую из кнопок управления, благодаря которой запустится контроль ЖКИ и засветятся все необходимые позиции сегментов, требуемые для качественного управления.

Диагностика приборной панели Лада Калина

Почему горит лампа аварийного давления масла на холостом ходу – существенные причины

Недостаточный уровень масла и некорректности в работе проводки – проблемы легкоустранимые. Если же иконка на панели приборов подсвечивается не по вине их неисправности, «копать» стоит в направлении сенсора. Его диагностика куда сложнее. Однако не всегда стоит ее проводить – все зависит от обстоятельств.

Засор

Итак, если загорается датчик давления масла на горячем двигателе, сначала стоит произвести элементарную процедуру – почистить его. Чтобы избежать конфузной ситуации, после выкручивания сенсорного контролера посадочное отверстие под него необходимо заткнуть подручным приспособлением. На роль последнего вполне сойдет обычная тряпка.

Однако для начала контрольный механизм необходимо отыскать. Их, к слову, может быть даже два, как на VolksWagen T4. Здесь они стоят на ГБЦ и кронштейне масляного фильтра. Да и на Приоре датчик давления масла находится на головке блока цилиндров.

Фильтрующий элемент

Проблема моргающей или горящей лампочки может быть скрыта в масляном фильтре. Он мог засориться в результате несвоевременной замены масла или существенного износа внутренностей мотора. Еще одна причина его внезапного засора – не следование правилам, объясняющим, как грамотно промывать ДВС своими руками. Если проблема случилась после замены смазки – возможно маслофильтр неплотно прикручен или оказался поддельным.

Сенсор

Если после чистки датчика масленка вновь замигала – это повод обратно снять ДДМ и проверить его на предмет исправного функционирования. Стоит отметить, что данный вариант тестирования актуален для электрических сенсоров, которыми комплектуются современные двигатели. На старых авто, скажем, на ВАЗ 2106, устанавливались механические измерители. Их проверять бессмысленно – не с чем сравнивать данные, снятые на различных режимах.

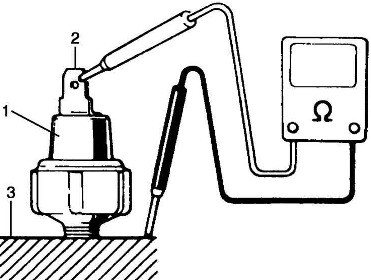

Проверка же сенсора осуществляется поэтапно – сначала тестером и, если это потребуется, дополнительно задействуются ножной/ручной насос и манометр. Диагностика мультиметром примитивна:

• Активировать прибор в режиме измерения сопротивления.
• Подсоединить контакты к массе датчика и его положительному выводу.
• Снять показания – должен быть 0.

Все в порядке – следуем дальше. Тестируем контрольный механизм под давлением. Закрепляем с натягом шланг на исполнительный механизм датчика и даем воздушный напор 1,5 Бар. При этом тестер по-прежнему связан с выводами сенсорного контролера.

Важно! Признак неисправности – при подаче давления мультиметр показывает бесконечно большое сопротивление

Испытание системы смазки

Описанные процедуры не привели к устранению сверкания лампы давления масла – стоит задуматься о состоянии маслосистемы. Теперь настает момент ее серьезной диагностики. Без дополнительного оборудования не обойтись, но его вполне можно сконструировать самому. Для этого понадобятся:

• Манометр.
• Переходник для установки приспособления в резьбовое отверстие крепления датчика.
• Трубка подходящего диаметра.

Процесс диагностирования заключается в измерении давления масла на различных рабочих режимах:

1. Обороты стартера.
2. Холостая работа мотора.
3. Рабочие обороты.

Снятые показания сравниваются с паспортными данными. При их отсутствии можно проконсультироваться со специалистами, работающими с конкретными автомобилями, или на форуме. Когда выяснилось, что датчик загорается на горячем двигателе по причине низкого давления масла, то стоит ознакомиться с рядом заключений:

• Забита сетка маслоприемного фильтра.
• Забит или неисправен маслонасос.
• Залип редукционный клапан масляного насоса (часто бывает на сильных морозах).
• Износились «вкладыши».

Всем известно, что для чистки топливной системы применяются специальные присадки в топливо , обладающие агрессивным воздействием. При частом использовании на подношенном моторе они могут попадать в систему смазки и вызывать износ вкладышей и прочих деталей. Частично ликвидировать проблему с подшипниками скольжения коленвала можно путем использования специальных присадочных веществ, например от компании XADO. Другой вариант – залить масло повязче.

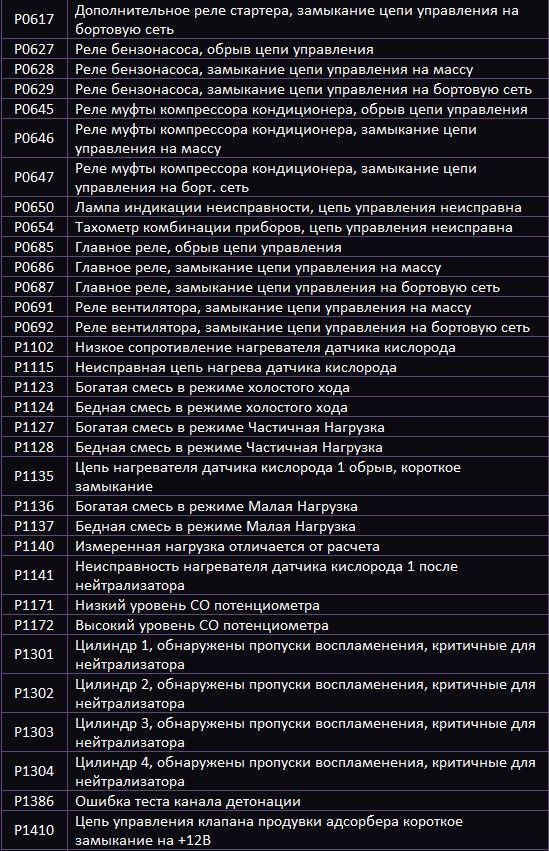

Коды и расшифровки ошибок

Зная точное значение кода можно без труда устранить неисправность

Код ошибки Р0101 сообщает водителю о том, что расход воздуха, зависящий от частоты вращения коленчатого вала двигателя и утла открытия дроссельной заслонки, не соответствует стандартному значению. Этот сингал загорается с 3-ей поездке после возникновения неисправности.

Ошибки, начиная с Р0030 (131, 132,136, 137, 138) указывают на то, что датчик кислорода был нагрет вплоть до нейтрализатора. При детальном разборе можно увидеть, что появился обрыв взаимосвязи в цепи, отвечающей за управление автомобилем. Кроме того, цепь может полностью замкнуться на массу или на борт. Если же ошибка и в дальнейшем будет появляться, возможно, это будет связано с образованием поломки сети.

Ошибки Р0102 (103) указывают на неисправности в цепи датчика, который отвечает за комплексный расход воздуха. Однако в первом случае ошибка указывает на низкий уровень сигнала, а во втором — на высокий. Если код ошибки Р0112 (113) — значит, появились проблемы с датчиком, отвечающим за температуру воздуха. В первом случае проблемы появляются из-за того, что уровень сигнала стал слишком низким, а во втором — слишком высокий.

Ошибки с Р0116 (117, 118, 122, 123) указывают на разрыв в цепи, идущей к датчику, отвечающему за температуру охлаждающей жидкости. Где первый свидетельствует о том, что сигнал покинул радиус влияния необходимого диапазона, а два других указывают на слишком превышенные или заниженные уровни сигналов. Кроме того, при выявлении данных ошибок может быть смещена дроссельная заслонка.

Р0130 (131,132,137,138) указывают на проблемы с цепью, составляющей связь датчика кислорода и нейтрализатора. При детальном осмотре выявляются неисправности в нейтрализаторе, причем выходной сигнал может находиться на недопустимо низком уровне. Может появиться слишком завышенный показатель уровня выходного сигнала и поломки, образующиеся в цепи датчика. Кроме того, могут возникнуть ошибки нагревателя непосредственно в датчике, отвечающем за содержание кислорода, который, в свою очередь, может быть полностью неисправным.

Р0171(172) указывает на то, что система топливной подачи в первом случае слишком бедная, а во втором очень богатая. Следующие четыре ошибки Р0201(202, 203, 204) указывают на то, что в форсунках управляющей цепи всех четырех цилиндров произошли определенные неисправности.

Проверяем исправность своими руками

Прежде всего, проверим самое главное и легкодоступное. Соответствует ли норме количество масла в двигателе? Нужное ли масло залито в картер? Может ли быть замкнут на массу провод? Проверка качества изоляции на проводах осуществляется визуально. Если при замене измерителя на заведомо исправный после запуска двигателя контрольная лампа не прекращает гореть, с устройством все в порядке. Если из мотора доносятся странные стуки или скрежет, значит, там проворачиваются шатунные или коренные вкладыши, а может, неисправен масляный насос. Далее для исправления ошибки Р0523 начнем проверку давления масла.

1. Разогреваем двигатель до обычной температуры.
2. Двигатель останавливаем, снимаем датчик аварийного давления.

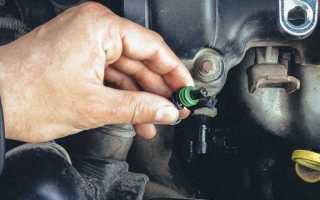

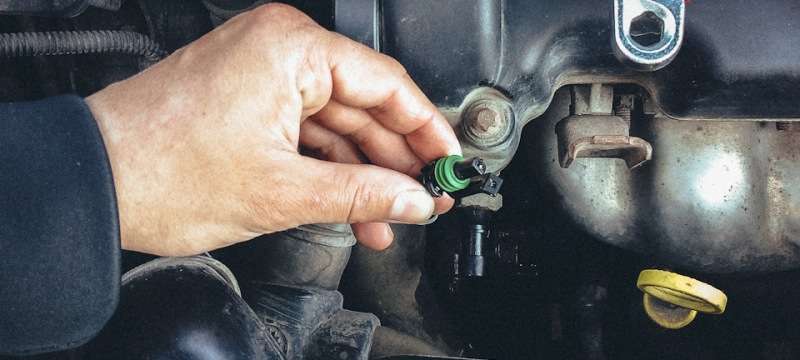

3. Сжимаем оба выступа соединительной колодки провода и снимаем ее с ДДМ.
4. Откручиваем датчик. Для этого нам понадобится накидной ключ на 21 мм, снимаем его и проверяем, если есть проверочный стенд, или просто заменяем его на тот прибор, в котором мы уверены.
5. Теперь нам пригодится манометр для проверки давления (если его нет, то нетрудно купить его в магазине). Его наконечник заворачиваем в посадочное отверстие в измерителе.
6. Проверяем давление масла при включенном на холостой ход двигателе. Коленвал должен вращаться с частотой около 5400 оборотов в минуту. Исправный двигатель нужной температуры на холостом ходу показывает давление масла не менее 195 кПа. Иными словами, 2 бар, а при максимальной загрузке давление должно быть примерно 440-637 кПа (около 4 или 5 бар). Более низкое давление свидетельствует о необходимости ремонта. Если оно выше нормы, то это может быть виной предохранительного клапана масляного насоса.
7. Датчик устанавливаем на свое место и смотрим, появляется ли ошибка Р0523.

Вторая часть ошибок

Если вы обнаружили ошибку с кодом Р0217, то можете с уверенностью сказать, что двигатель нагрелся значительно выше допустимой нормы. Р0230, произошли поломки в цепи реле бензонасоса. При Р0261 (263, 264, 266, 267, 269, 72) можно быть полностью уверенными в том, что появились проблемы с какой-либо форсункой. Причем неисправности будут или в управляющей цепи, или в нефункционирующем драйвере.

При ошибках Р0262 (268, 270, 271) — произошли неисправности с форсунками цилиндров в плане замыканий цепи управления. При детальном осмотре могут также указывать на полную неисправность любого из цилиндров.

Как выполняется диагностика ошибок?

Если в привычной работе вашего автомобиля стали появляться проблемы и необычные неполадки, задумайтесь о проведении диагностики систем. Помните, что специальные колодки для работы со специфическим профессиональным разъемом присутствуют не у каждой машины, поэтому есть смысл воспользоваться штатным разъемом. Для чего так важен анализ комбинации кода? Он выводится на монитор бортового компьютера, наглядно демонстрирует неполадку и ее локацию, что помогает владельцу оперативно провести ремонтные работы. Для более детального сканирования поломки можно подключить специальное устройство – сканер, подсоединенный к разъему.

Самостоятельная диагностика автомобиля

Система выполняет регулировку самостоятельно, автоматически. В ее структуру включены другие электронные устройства. Благодаря специальным датчикам ЭБУ, в память устройства поступает информация, в том числе и о неисправностях (показаны в виде числовых комбинаций). Чаще всего компании – производители неохотно предоставляют полную информацию об обозначении кодов и шифров, так как считают профессиональный осмотр и уход качественнее самостоятельного.

Специалисты рекомендуют обращаться в сервисный центр Лада, дабы избежать мошенничества. В большинстве машин обустроен ботовой контроллер – агрегат, обрабатывающий полученную датчиками информацию и выдающий ее на монитор. В модели Лада такого приспособления нет, поэтому уместно воспользоваться оборудованием для сканирования. Рассмотрим подробнее сам процесс:

• включите зажигание, нажмите «Reset» (нужно для того, чтобы сбросить пробег за последние сутки), удерживайте ее некоторое время;
• на панели приборов появится режим самодиагностики, иконки сегментов, индикаторы. Стрелки придут в движение;
• переключаться между выбранными режимами нужно кнопкой, локализованной под рулем, с правой стороны;
• нажмите режим «ошибки», сбросьте их – зажмите вышеуказанную кнопку чуть больше чем на 3 секунды;
• возвращение из заданного режима произойдет автоматически, если прибор в режиме бездействия.

Как диагностировать через приборную панель

Диагностика может выполняться через панель приборов. Для того, чтобы запустить процесс проверки, рекомендуется кликнуть кнопку фиксации размера пробега авто за сутки. Немного удерживайте ее, медленно включите зажигание. При правильном выполнении манипуляции стрелки приборной панели (тахометр, спидометр, другие индикаторы) будут двигаться по кругу, смещаясь с начала в конец. Когда процесс будет завершен, переключите экран в другое положение с помощью кнопки на поверхности регулировки дворников (находится снизу руля). Когда вы нажмете ее, на панели приборов возникнет иконка с параметрами функционирования приборов ЭБУ. Еще один момент: обязательно появляется программный софт с надписью «самодиагностика».

Диагностика с помощью компьютера

Для самостоятельной диагностики используется также ноутбук или ПК. Удобно применить планшет. Все, что вам понадобится – кабель USB для подсоединения к устройству и установленная ранее программа для проведения тестирования. Прошивки бывают самые разные, к примеру, сервис для ВАЗ, разработанная специально под определенные модели авто (в том числе и Калина). Подсоедините кабель в специальный разъем, расположенный под коробкой передач, рычагом. Точная локализация: место над прикуривателем. Алгоритм такой:

• установите сервис на девайс;
• перед рычагом откройте крышку из пластика, откройте выход K-Line;
• подсоедините провод к колодке. Первый край подсоедините в разъем, второй – к гаджету;
• можно начинать диагностику, проверить подключение. Зайдите в меню «Задачи», клик вкладку «Оборудование», просмотрите подключение. Если оно есть, продолжайте тестирование;
• запускайте процесс прошивки. Мониторьте считывание кодов сервисом, если этого не происходит, нажмите кнопку «Файл», нажмите поле «диагностика». На экране выскочит таблица с кодами поломок;
• в меню есть кнопка «параметры», которая сигнализирует об общем состоянии автомобиля. Если вам нужно посмотреть неисправности, кликните кнопку «Коды».

Когда на монитор будет выведена вся информация, ее нужно расшифровать. Последующие действия понятны: применяется справочник или техническая таблица, и устраняется проблема по предоставленной информации.

Третья часть ошибок

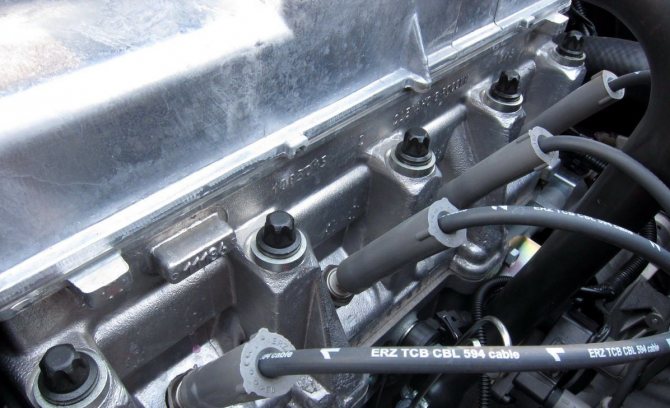

Ошибки Р0300 свидетельствуют о пропуске воспламенения

Р0300 (301, 304) — пропуски воспламенения. Причем они могут быть как случайными, так и множественными. Причем, чем больше номер кода ошибки, тем выше номерное обозначение самого цилиндра.

Ошибки Р0326 (327, 328) свидетельствуют о неисправности в цепи датчика детонации. При детальном разборе можно обнаружить полный выход сигнала из допустимого диапазона или обнаружение сигнала в критическом уровне, который может быть как слишком высоким, так и низким.

Стоит обратить внимание на ошибки с номерами Р0335 (336, 337, 363). Они указывают на то, что цепь, ведущая к датчику, реагирующему на смещение коленчатого вала, нарушена или вышла из диапазона, в котором должна была проводиться работа. Также они могут указывать на то, что катушка зажигания четвертого цилиндра неисправна или произошел обрыв цепи управления. Могут быть обнаружены пропуски в системе воспламенения, при которых возможно полное отключение подачи топлива в неработающих цилиндрах.

Как заменить датчик охлаждающей жидкости

Для работы по съему датчика температуры охлаждающей жидкости, вам необходимо удалить хотя бы часть тосола из системы. Проще всего сливать его с радиатора, но вам придется откручивать пробку на блоке цилиндров, так как датчик расположен неподалеку от этого узла. Разберемся, как слить жидкость из системы полностью:

1. Снимите минусовую клемму АКБ. Демонтируйте средний грязезащитный щиток в моторном отсеке.
2. Плотно заверните крышку расширительного бачка, подставьте под отверстие в радиаторе емкость объемом не менее 6 литров, удалите пробку. Чтобы жидкость уходила быстрее, открутите крышку на расширительном бачке.
3. Чтобы удалить тосол из блока цилиндров, необходимо дополнительно открутить пробку на нем. Точные инструкции будут зависеть от количества клапанов в двигателе. Если на вашей Калине восьмиклапанная система с тяговым приводом коробки передач, то вам нужно найти сливное отверстие под катушкой зажигания на передней стороне блока цилиндров. После этого подставьте тару под него и удалите пробку. После этого вам останется лишь выкрутить датчик, предварительно отсоединив от него колодку с проводами.

Если у вашей Лады Калина шестнадцатиклапанная система с тросовым приводом коробки передач, то вам необходимо будет до слива тосола снять стартер. Если вы этого не сделаете, то зальете этот узел охлаждающей жидкостью. Стартер держится на трех болтах, но до их удаления нужно отсоединить проводку.

После того как вы удалите жидкость, верните пробки на место. Теперь можно приступать к замене самого датчика. Снимите с него колодку проводов, если вы не делали это для проверки, затем выкрутите контроллер при помощи ключа на 21. На его место нужно установить новый элемент, предварительно обработав резьбу термогерметиком. Подсоединить проводку к новому датчику вовсе не сложно – на фишках есть специальные выемки для правильного монтажа.

Верните жидкость в систему охлаждения через расширительный бачок. Необходимо использовать новый тосол, производитель рекомендует использовать для этого красный «Феликс». Затем проведите обратную сборку, прогрейте двигатель, чтобы прокачать систему. Проверьте, не подтекает ли тосол из пробок или через резьбу датчика. После прогрева двигателя потрогайте патрубки – они все должны стать теплыми. Если все в норме, можете приступать к тестированию системы и пробному заезду. Если ошибка сохранилась, то, скорее всего, бортовой компьютер выдал ложную информацию.

Диагностика и коды ошибок комбинации приборов Лада Калина

Четвертая часть ошибок

Ошибки под номерами Р0422 (441, 444, 445) свидетельствуют о том, что нейтрализатор стал абсолютно не эффективен, повреждена система, улавливающая пары бензина, или воздух через клапан продувки адсорбента расходуется неверно, или произошло нарушение в клапане в продувке айсберга. Единственное отличие заключается в том, что может произойти обычный разрыв связи, а во втором — замыкание на протяжении цепи, причем действие может указывать как на массу, так и на бортовую сеть, что, в свою очередь, тоже потребует транспортировки для проведения ТО.

Р0480 (481) указывают на проблемы, появившиеся в реле вентилятора, или обрыв на протяжении цепи, отвечающей за управление вентилятором. Кроме того, могут свидетельствовать о том, что вентилятор больше не получает необходимой степени охлаждения.

Пятая часть ошибок, под номерами Р0500 (506, 507, 511, 560, 562, 563), не является отдельной группой, однако позволяет сделать вывод о том, что в случае их появления датчики могут больше не отображать скорость, с которой передвигается автомобиль.

Отключение системы холодного хода, если у двигателя были слишком низкие или высокие показатели оборотов и появляются поломки в цепи управления регулятора, отвечающего за работу холостого хода. Кроме того, существенные неисправности могут возникать из-за нехватки электрической энергии для полноценной работы Лада Гранта.

Методы диагностики системы

Выявить ошибки Гранта и аналогов можно двумя способами. Обе методики имеют явные преимущества и недостатки.

Самодиагностика Лада Гранта

Принцип способа заключается в использовании штатных систем, установленных на машине. Процедура не требует подключения дополнительного оборудования или изучения сложных инструкций. Для выполнения проверки достаточно выполнить простую последовательность действий:

• одновременно зажать клавишу сброса суточного пробега, расположенную на приборной доске и провернуть ключ в личинке замка в положение 2;
• если все сделано правильно, машина перейдет в режим самодиагностики, все стрелки сделают полный оборот и загорятся индикаторы;
• клавишей на подрулевом переключателе положения стеклоочистителей выбрать необходимую опцию;
• первой в списке появляется информация о версии прошивки. Перещелкивая позиции далее, можно увидеть необходимую комбинацию ошибки.

Примечание!

Если при переходе в самодиагностику, какие-либо индикаторы не загорелись, их цепи необходимо проверить в первую очередь.

Недостатком способа выступает малая точность показателей. На дисплей выводится сжатая информация о поломке, что может указать только на сторону, откуда стоит начать поиски проблемы.

1. Указанный код ошибки Лада Гранта свидетельствует о наличии критического скачка напряжения в бортовой сети. В 90% случаев говорит о коротком замыкании или повреждении электроприборов.
2. Требуется проверить поплавковый датчик в бензобаке и его цепь. Возможно КЗ или повреждение сенсора.
3. Перегрелся мотор или сломался температурный датчик антифриза.
4. Нарушение цепи питания измерителя температуры окружающей среды.
5. Дополнительно указывает на перегрев силовой установки или неправильную работу термостата. Косвенно затрагивает более сложные неисправности типа пробоя прокладки ГБЦ.
6. Критически снизилось давление в топливной рампе. Потребуется проверить насосы и состояние форсунок. Популярная ошибка двигателя Гранта первого поколения.
7. Отказали тормоза или сильно истерлись колодки – необходима диагностика модулей.
8. Сильный просад напряжения бортовой сети. Возможны проблемы с аккумулятором.

Если на приборке отображается «Е» – это говорит о неправильной работе прошивки.

Компьютерная диагностика

Следующий метод подразумевает подключение к машине специального оборудования. Суть заключается в следующем:

• под приборной доской находится специальный разъем;
• к клемме, через специальный коннектор подключается ноутбук с программой;
• начинается сопряжение устройств;
• после установки стабильного соединения и считывания информации с БК в окне ПО высветятся коды ошибок Лады Гранты.

Если все сделано правильно, на монитор выводятся специальные шифры. При этом каждая часть кода говорит о собственной схеме.

Начало (буква)

• Р – нарушена целостность электропроводки или повреждены датчики;
• С – вероятно поломка находится в узлах подвески, ходовой части;
• В – проблемы с внутренним оснащением автомбиля;
• U – наблюдается ресинхронизация нескольких взаимосвязанных цепей.

Далее идут стандартные обозначения:

• 0 – поломки в модуле OBD 2;
• 1/2 – код предприятия (что это, известно только автопроизводителю);
• 3 – нарушение работы запасных частей проводки.

Следующая часть указывает на порядковый номер раздела бортовой цепи, где находится поломка:

• 0 – устройство очистки выхлопа;
• 1 – система воздушного питания мотора;
• 2 – топливные магистрали, насосы и форсунки;
• 4 – контрольные приборы;
• 5 – неполадки или нарушение в работе дополнительных систем;
• 7/8 – трансмиссия, ходовая часть.

Следом идет еще двузначное число – последняя часть индекса указывает непосредственно на систему, где имеется проблема.

Наиболее распространенная ошибка

Наиболее часто встречаемая ошибка Р0133 свидетельствует о невозможности полноценно разогнаться

Обратите внимание, если на дисплее отображается ошибка под номером Р0133, можно сделать вывод, что машина перестала качественно разгоняться. Это связано с тем, что управляющий датчик кислорода требует для передачи в блок управления информации о том, в какой концентрации находится топливовоздушная смесь. Сам датчик расположен непосредственно в выхлопной трубе, не прикасаясь к каталитическому нейтрализатору. Блок управления двигателя находится за датчиком кислорода, когда проходит время работы замкнутого цикла. Кроме того, регулируется непосредственно сам состав воздушно топливной смеси благодаря увеличению или уменьшению импульсов, которые происходят при открытии форсунки.

Поскольку большинство отечественных автомобильных любителей не могут позволить себе приобрести иномарку, Лада Гранта с легкостью сыграет роль качественной и полноценной замены. Следовательно, если возникнут любые ошибки или неисправности, владелец должен максимально быстро выяснить причину и по возможности попытаться выполнить устранение неисправности самостоятельно. Это позволит сэкономить не только время, но и весьма существенные деньги, которые потребовалось бы отдать за обращение в СТО.

Если на Лада Гранта ошибка P0504

Ошибка P0504 расшифровывается, как «рассогласование датчиков педали тормоза».

Конструкция работы следующая: Установлен двойной выключатель стоп-сигнала, одна цепь срабатывает при нажатой, другая при отпущенной педали. Сигнал нажатия педали идёт на сами стоп-сигналы и на ЭБУ, а сигнал отпускания только на ЭБУ. Если ЭБУ «подозревает», что с лампами стоп-сигнала не всё в порядке (рассогласование), то выдаёт ошибку P0504.

Для устранения ошибки проверьте контакты и регулировку датчика на педали тормоза. Зазор между шляпкой концевика и его корпусом, когда педаль в исходном состоянии должен быть 0.5 мм. Если проблема не решена, замените датчик на новый. Народные умельцы решают проблему следующим образом: провода от нормально-замкнутой пары подключают через нормально-замкнутые контакты обычного реле. Управление реле, соответственно, от нормально-разомкнутых контактов датчика. Однако, мы рекомендуем вам обратиться для решения данной проблемы к официальному дилеру по гарантии.
