Распиновка приборной панели ВАЗ

При ремонте или замене приборной панели (щитка приборов) автомобилей ВАЗ на более удобную и современную версию VDO, выполненную на светодиодах, вам потребуются схемы подключения и распиновки раъёмов панелей. Для этого редакция 2SHEMI.RU подготовила полный сборник распиновок контактов панели для всех популярных моделей этого авто.

Основными обозначениями, которые встречаются на приборной панели абсолютно любого автомобиля семейства ВАЗ, являются: спидометр, датчик топлива, тахометр и датчики для обозначения температуры двигателя.

Контакты:

1 — проверка сигнализатора уровня тормозной жидкости. Если подать +, то лампа тормозов загорится. Можно подключить к красному проводу замка зажигания, тогда также, как и на 2110/2114 лампа будет проверяться при включении стартера. 2 — лампа аварийной сигнализации, загорится при подаче +. 3 — лампа дальнего света, подключить к зелёно-чёрному проводу. 4 — указатель уровня топлива, подключить к розово-красному проводу. 5 — к датчику скорости. 6 — выход сигнала скорости на бортовой компьютер. Если он есть, то сигнал скорости брать с этого контакта. 7 — сигнализатор уровня тормозной жидкости, подключить к розово-синему проводу у лампы над прикуривателем. У ВАЗ-2107 лампа работает наоборот: датчик соединяет лампу с массой и она горит. Придётся или оставить лампу там, где она есть, или в новой приборке перепаять лампу к + и поменять местами диоды (при этом для проверки лампы контакт 1 нужно соединять с массой, например к лампе ручника), или у датчика на бачке чёрный провод убрать, и подключить вместо него оранжевый от блока ЭПХХ, или синий от катушки зажигания, при этом диод в проводке (между бородой и бардачком) обязательно отключить, если этого не сделать, то будет короткое замыкание. 8 — лампа левого поворота, подключить к сине-чёрному проводу колодки подрулевого переключателя. 9 — лампа правого поворота, подключить к синему проводу колодки подрулевого переключателя. 10 — подсветка приборов, подключить к белому проводу. 11 — масса, подключить к чёрному проводу. 12 — питание приборов, подключить к оранжевому проводу. 13 — если приборка простая (без микросхем и т.п.), то подключить к сине-красному проводу (лампа резерва топлива), если под тахометром есть дисплей, то подключить к датчику температуры (брать от ВАЗ-2114, один контакт к приборке, другой на массу, поставить или в салоне или в моторном отсеке но чтобы далеко от двигателя и чтобы ветер не дул). 14 — масса, подключить к бело-чёрному проводу. 15 — низковольтный вход тахометра (от ЭСУД), подключить к коричнево-синему проводу. 16 — высоковольтный вход тахометра (от катушки), подключить к коричнево-синему проводу. 17 — если под спидометром есть дисплей, то подключить к красно-белому проводу у выключателя стоп-сигналов. 18 — указатель температуры охлаждающей жидкости, подключить к зелёно-белому проводу. 19 — лампа наружного освещения, подключить к жёлтому проводу. 20 — лампа прикрытия воздушной заслонки карбюратора, подключить к серо-оранжевому проводу. 21 и 22 идут к лампе ЭСУД. Если машина инжекторная, то один из контактов подключить к оранжевому проводу, а другой к оставшемуся. 23 — питание приборов, подключить к оранжево-синему проводу. 24 — лампа ручного тормоза, подключить к коричневому проводу. 25 — лампа заряда аккумулятора, подключить к коричнево-белому проводу. 26 — лампа низкого давления масла, подключить к серо-синему проводу.

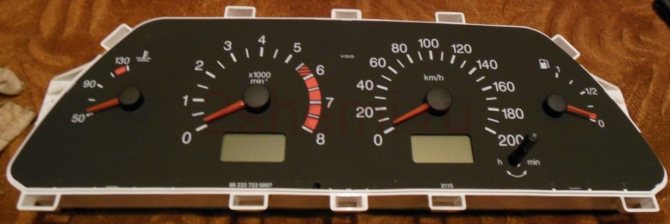

Приборная панель ВАЗ 2115, разборка- сборка.

Пересвет кнопок Ваз 2115

Распиновка приборной панели ВАЗ2105, 2106, 2107

Старая панель (с указателем давления масла)

Кроме наличия указателя давления масла стоит отметить, что в этой приборной панели отсутствует лампа индикации воздушной заслонки (подсос), а лампа аварийного давления масла находится рядом с указателем давления. За то в ней присутствуют лампы низкого уровня тормозной жидкости и противотуманных фонарей.

Белая 6-клеммовая колодка X1:

1. Датчик уровня бензина
2. Контрольная лампа указателей поворота
3. Датчик заряда АКБ (вольтметр -)
4. Контрольная лампа уровня бензина
5. Общий плюс (+)
6. Датчик заряда АКБ (вольтметр +)

Белая 8-клеммовая колодка X2:

1. Контрольная лампа противотуманных фонарей
2. Контрольная лампа дальнего света
3. Контрольная лампа габаритов
4. Пустой
5. Контрольная лампа заряда АКБ
6. Контрольная лампа уровня тормозной жидкости
7. Пустой
8. Контрольная лампа стояночного тормоза

Оранжевая 6-клеммовая колодка X3:

1. Общий минус (-)
2. Тахометр ВАЗ
3. Подсветка приборов
4. Датчик давления масла
5. Контрольная лампа давления масла
6. Датчик температуры охлаждающей жидкости

Новая панель приборов (с эконометром)

Здесь же всё наоборот — указатель давления масла отсутствует (вместо него эконометр), вместо лампы уровня тормозной жидкости — лампа подсоса (или лампа системы управления двигателем на инжекторах), а вместо лампы противотуманных фонарей — лампа давления масла.

Белая 6-клеммовая колодка X1:

1. Датчик уровня бензина
2. Контрольная лампа указателей поворота
3. Датчик заряда АКБ (вольтметр -)
4. Контрольная лампа уровля бензина
5. Общий плюс (+)
6. Датчик заряда АКБ (вольтметр +)

Белая 8-клеммовая колодка X2:

1. Контрольная лампа габаритов
2. Контрольная лампа дальнего света
3. Контрольная лампа давления масла
4. Пустой, но в проводке присутствует клемма, идущая к датчику уровня тормозной жидкости
5. Контрольная лампа заряда АКБ
6. Контрольная лампа воздушной заслонки (подсоса) или блока управления двигателем для инжекторов
7. Пустой
8. Контрольная лампа стояночного тормоза (ручник)

Оранжевая 6-клеммовая колодка X3:

1. Общий минус (-)
2. Тахометр (если данный контакт пустой, значит тахометр на контакте #4)
3. Подсветка приборов
4. Пустой, а если не пустой — к тахометру
5. Пустой
6. Датчик температуры охлаждающей жидкости

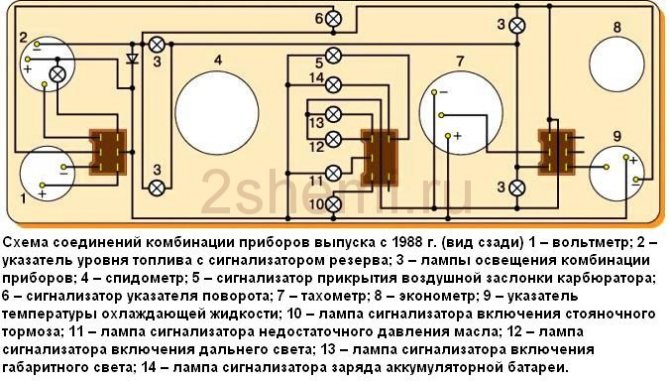

Второй вариант схемы подключения

Распиновка приборной панели ВАЗ2108, 2109, 21099

Схема соединений комбинации приборов до 1996 г.

1 — реле-прерыватель контрольной лампы стояночного тормоза; 2 — тахометр со стабилизатором напряжения; 3 — лампа освещения комбинации приборов; 4 — указатель температуры; 5 — блок управления БСК; 6 — указатель уровня топлива; 7 — резистор 50 Ом, 5 Вт; 8 — контрольная лампа «CHECK ENGINE» для системы снижения токсичности; 9 — контрольная лампа дальнего света фар; 10 — контрольная лампа габаритного света; 11 — резервная контрольная лампа; 12 — контрольная лампа не пристегнутых ремней безопасности; 13 — контрольная лампа левых указателей поворота; 14 — резистор 470 Ом, 0,25 Вт; 15 — электронный вольтметр; 16 — контрольная лампа правых указателей поворота; 17 — контрольная лампа аварийного давления масла; 18 — контрольная лампа резерва топлива; 19 — контрольная лампа воздушной заслонки карбюратора; 20 — контрольная лампа «CHECK ENGINE» для системы впрыска топлива; 21 — контрольная лампа стояночного тормоза.

Схема соединений комбинации приборов после 1996 г.

1 — тахометр; 2 — лампа освещения комбинации приборов; 3 — указатель температуры; 4 — блок управления БСК; 5 — указатель уровня топлива; 6 — контрольная лампа «CHECK ENGINE» для системы снижения токсичности; 7 — контрольная лампа дальнего света фар; 8 — контрольная лампа габаритного света; 9 — резервная контрольная лампа; 10 — контрольная лампа не пристегнутых ремней безопасности; 11 — контрольная лампа левых указателей поворота; 12 — контрольная лампа заряда аккумуляторной батареи; 13 — контрольная лампа правых указателей поворота; 14 — контрольная лампа аварийного давления масла; 15 — контрольная лампа резерва топлива; 16 — контрольная лампа воздушной заслонки карбюратора; 17 — контрольная лампа «CHECK ENGINE» для системы впрыска топлива; 18 — контрольная лампа стояночного тормоза; В1 — резистор 91 кОм; В2 — резистор 50 Ом, 5 Вт.

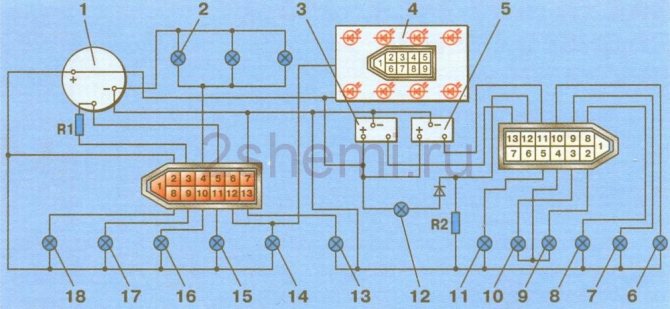

Цоколёвка приборной панели ВАЗ2110, 2111, 2112

1. контрольная лампа топливного резерва;
2. лампы освещения приборной панели;
3. контрольная лампа правого повторителя;
4. контрольная лампа левого повторителя;
5. колодка штекеров ВАЗ;
6. датчик температуры охлаждающей жидкости;
7. контрольная лампа наружного освещения;
8. контрольная лампа воздушной заслонки карбюратора;
9. контрольная лампа масляного давления;
10. контрольная лампа ручника;
11. контрольная лампа заряда аккумулятора;
12. ВАЗ тахометр;
13. контрольная лампа «CHECK ENGINE»;
14. спидометр щитка;
15. контрольная лампа уровня тормозной жидкости;
16. контрольная лампа аварийной сигнализации;
17. контрольная лампа дальнего света фар;
18. указатель уровня топлива.

Белая колодка (Х1)	Красная колодка (Х2)
1	Корпус (масса)	1	К клемме «W» датчика указателя уровня топлива
2	Тахометр (низковольтный вход с ЭБУ)	2	Предохранитель F19 + 12В питание
3	Тахометр (высоковольтный вх. с катушки)	3	Корпус (масса)
4	Const +12В от аккумулятора (через 6-й предохранитель)	4	Выключатель освещения приборов
5	Датчик температуры охлаждающей жидкости.	5	Указатель поворота ПРАВЫЙ
6	Предохранитель F1 (габаритное освещ.)	6	Указатель поворота ЛЕВЫЙ
7	Дроссельная заслонка («подсос»)	7	Уровень тормозной жидкости
8	Лампа Check Engine	8	К маршрутному компьютеру
9	Предохранитель F19 + 12В питание	9	Датчик скорости
10	Предохранитель F19 + 12В питание	10	Клемма «Т» указателя топлива
11	Стояночный тормоз, клемма «ВК»	11	Предохранитель F3 (дальний свет)
12	Вывод «D» генератора	12	Выключатель аварийной сигнализации
13	Датчик давления масла	13	К клемме «50» выключателя зажигания

Распиновка приборной панели ВАЗ2113, 2114, 2115

На панели приборов ВАЗ-2114 имеется 26 контактов, каждый из которых отвечает за работу показателей этой панели. Если на панель подается плюс, то каждый контакт демонстрирует сведения о том состоянии, в котором находится в настоящий момент автомобиль.

Белая колодка (Х1)

Красная колодка (Х2)

• Корпус (масса) — чёрный
• К датчику температуры окружающеговоздуха — голубой-пурпурный
• Тахометр (низковольтный вход с ЭБУ) — коричнево-пурпурный
• Предохранитель F16 (к клемме 15 замказажигания) — оранжевый
• Тахометр (высоковольтный вх. с катушки) — жёлтый
• Корпус (масса) — чёрный
• К предохранителю F3 монтажногоблока (+аккумуляторной батареи) — бело-пурпурный
• Регулятор освещения приборов — белый
• Датчик температуры охлаждающей жидкости. — зелёно-белый
• Указатель поворота ПРАВЫЙ — голубой
• К предохранителю F10 монтажного блока- коричневый
• Указатель поворота ЛЕВЫЙ — голубой-чёрный
• Уровень тормозной жидкости -розово-голубой
• Лампа Check Engine к контроллеру ЭБУ — бело-пурпурный
• К маршрутному компьютеру — коричневый
• К контроллеру ЭБУ — розово-чёрный
• Датчик скорости — серый и жёлтый
• К датчику указателя уровня топлива — оранжевый
• К датчику указателя уровня топлива — розовый
• К выключателю стояночного тормоза- коричнево-голубой
• Предохранитель F14 монтажного блока — зелёно-чёрный
• Вывод «D» генератора через панель предохранителей — коричнево-белый
• Выключатель аварийной сигнализации
• Датчик давления масла — сине-голубой
• К клемме «50» выключателя зажигания — пурпурный

Кроме этого, на приборном щитке установлены специальные указатели и датчики подачи сигналов, а само управление панелью производится за счет специального электронного блока. Разобрав панель приборов, можно увидеть, что внутри нее находятся две колодки: красная и белая. А все входы, выходы и предохранители соединяются со штекером. Если датчики выходят из строя, потребуется их замена. Поврежденные либо окисленные провода также лучше заменить. Контрольные лампочки, как и любые другие, иногда сгорают. Несомненно, их нужно заменить на целые. Наряду с ними нередко сгорает ламповый датчик.

Схема соединений панели приборов ВАЗ 2114

1. выключатель обогрева заднего стекла;
2. выключатель задних противотуманных фонарей;
3. переключатель света фар и указателей поворота;
4. монтажный блок;
5. переключатель стеклоочестителей;
6. выключатель противотуманных фар;
7. блок индикации бортовой системы контроля;
8. колодка жгута панели приборов к жгуту дополнительному;
9. комбинация приборов;
10. колодка жгута панели приборов к жгуту борткомпьютера;
11. колодка жгута панели приборов к жгуту системы зажигания;
12. колодка жгута панели приборов к жгуту боковых дверей;
13. предохранитель 16 А;
14. предохранитель 16 А;
15. выключатель зажигания;
16. выключатель на освещения;
17. электродвигатель отопителя;
18. добавочное сопротивление электродвигателя отопителя;
19. реле разгрузки замка зажигания;
20. реле задних противотуманных огней;
21. реле стартера;
22. патрон подключения переносной лампы;
23. прикуриватель;
24. колодка жгута панели приборов к жгуту проводов лампы освещения вещевого ящика;
25. осветитель;
26. осветитель;
27. осветитель;
28. переключатель отопителя;
29. регулятор освещения приборов с реостатом;
30. выключатель сигнала торможения;
31. выключатель звукового сигнала;
32. выключатель аварийной сигнализации;
33. лампа подсветки пабло управления отопителем;
34. предохранитель 16 А;
35. реле обогрева сидений;

Полезное: Схема ВАЗ 2110

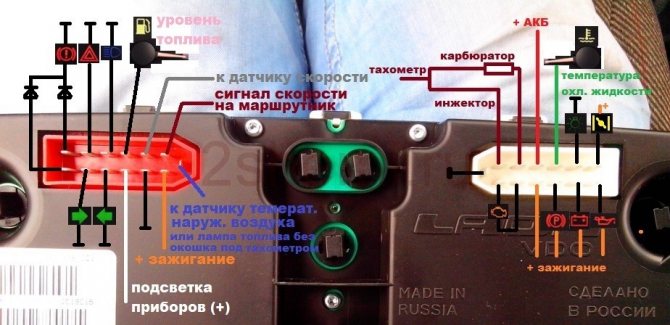

Другой вариант схемы цоколёвки разъёмов

1. проверка сигнализатора уровня тормозной жидкости. Если подать +, то лампа тормозов загорится. Можно подключить к красному проводу замка зажигания, тогда также, как и на 2110/2114 лампа будет проверяться при включении стартера.
2. лампа аварийной сигнализации, загорится при подаче +.
3. лампа дальнего света, подключить к зелёно-чёрному проводу.
4. указатель уровня топлива, подключить к розово-красному проводу.
5. к датчику скорости.
6. выход сигнала скорости на бортовой компьютер. Если он есть, то сигнал скорости брать с этого контакта.
7. сигнализатор уровня тормозной жидкости, подключить к розово-синему проводу у лампы над прикуривателем. У ВАЗ-2107 лампа работает наоборот: датчик соединяет лампу с массой и она горит. Придётся или оставить лампу там, где она есть, или в новой приборке перепаять лампу к + и поменять местами диоды (при этом для проверки лампы контакт 1 нужно соединять с массой, например к лампе ручника), или у датчика на бачке чёрный провод убрать, и подключить вместо него оранжевый от блока ЭПХХ, или синий от катушки зажигания, при этом диод в проводке (между бородой и бардачком) обязательно отключить, если этого не сделать, то будет короткое замыкание.
8. лампа левого поворота, подключить к сине-чёрному проводу колодки подрулевого переключателя.
9. лампа правого поворота, подключить к синему проводу колодки подрулевого переключателя.
10. подсветка приборов, подключить к белому проводу.
11. масса, подключить к чёрному проводу.
12. питание приборов, подключить к оранжевому проводу.
13. если приборка простая (без микросхем и т.п.), то подключить к сине-красному проводу (лампа резерва топлива), если под тахометром есть дисплей, то подключить к датчику температуры (брать от ВАЗ-2114, один контакт к приборке, другой на массу, поставить или в салоне или в моторном отсеке но чтобы далеко от двигателя и чтобы ветер не дул).
14. масса, подключить к бело-чёрному проводу.
15. низковольтный вход тахометра (от ЭСУД), подключить к коричнево-синему проводу.
16. высоковольтный вход тахометра (от катушки), подключить к коричнево-синему проводу.
17. если под спидометром есть дисплей, то подключить к красно-белому проводу у выключателя стоп-сигналов.
18. указатель температуры охлаждающей жидкости, подключить к зелёно-белому проводу.
19. лампа наружного освещения, подключить к жёлтому проводу.
20. лампа прикрытия воздушной заслонки карбюратора, подключить к серо-оранжевому проводу.
21. идут к лампе ЭСУД. Если машина инжекторная, то один из контактов подключить к оранжевому проводу, а другой к оставшемуся.
22. идут к лампе ЭСУД. Если машина инжекторная, то один из контактов подключить к оранжевому проводу, а другой к оставшемуся.
23. питание приборов, подключить к оранжево-синему проводу.
24. лампа ручного тормоза, подключить к коричневому проводу.
25. лампа заряда аккумулятора, подключить к коричнево-белому проводу.
26. лампа низкого давления масла, подключить к серо-синему проводу.

Как расшифровать коды

Если вы не знаете, что означают выведенные на дисплей данные, то проводить самостоятельную проверку работоспособности датчиков бессмысленно. Поэтому важно знать, как расшифровать комбинации. Наиболее часто появляются следующие цифры:

1. Если появился код 1, то неисправность кроется в микропроцессоре самого бортового устройства. Исправить эту ошибку можно при помощи смены программного обеспечения компьютера. Важно использовать только официальные прошивки, иначе вы выведете из строя всю электрическую систему автомобиля.
2. Если неисправность скрывается в некорректной работе датчика топлива, то на дисплее появится 2. Эта же цифра означает проблемы с электропроводкой, особенно если она выводится в сумме с 8.
3. При повышенном напряжении в сети появляется ошибка 4, а при низком 8. Если вы заметили эти данные, то необходимо проверить генератор и аккумуляторную батарею. Владельцы ВАЗ-2115 чаще всего сталкиваются с неисправностями генератора. Его нужно будет отремонтировать или вовсе заменить.
4. Сбои в работе контрольной лампы в диагностической цепи выводятся на дисплей в виде комбинации – 12.
5. Отказ датчика уровня кислорода выводится в виде ошибки 13. Проверьте фильтры, чаще всего именно они становятся причиной появления этой комбинации. О массовом расходе воздуха свидетельствуют комбинации 33 и 34. В этом случае вам может потребоваться замена самого датчика. О неисправности самого контроллера свидетельствует код 61, выведенный на дисплей. Специалисты рекомендуют при возникновении одной из этих комбинаций проводить полную проверку работоспособности узлов автомобиля. Начинайте ее с электропроводки.
6. Часто автолюбители сталкиваются с комбинациями 14 и 15, которые могут появляться вместе с индикатором, свидетельствующем о необходимости долить антифриз. Важно правильно трактовать эту неисправность – появление этих данных на дисплее означает, что в системе повышена или понижена температура. Причиной тому может быть неисправность термостата. Если узел не поврежден, то проблема, скорее всего, кроется в блоке управления.
7. Комбинации 16 и 17 выводятся, когда напряжение в бортовой сети недостаточное или слишком высокое. Необходимо проверить всю проводку на предмет замыканий и обрывов.
8. Код 19 возникает, если на проверку некорректно откликнулся датчик положения коленчатого вала. В этом случае необходимо провести проверку автомобиля внешним устройством. Если оно покажет комбинацию в диапазоне от Р0340 до Р0343, то поломка может скрываться в самом контроллере.
9. При ошибке 24 бортовой компьютер перестал получать данные о скорости автомобиля.

Рекомендуем: Оптика и освещение автомобилей Фольксваген Поло Седан: в помощь владельцам

Перечисленные комбинации возникают крайне часто. Если на дисплее выводится иная цифра, обратитесь к технической документации автомобиля. В большинстве случаев для выявления поломки необходимо провести проверку электрической цепи. Так как чаще всего проблемы возникают именно в ней, а ошибки становятся следствием некорректной обработки запросов датчиками.

Как сказано выше, без расшифровки кодов ошибок диагностика транспортного средства является бессмысленной. Поэтому расшифровке комбинаций также следует уделить внимание. Особенно, если вы не хотите платить за это немалые деньги специалистам на СТО. Итак, начнем с комбинаций, появляющихся при самостоятельной диагностике машины.

Коды самостоятельной диагностики

Комбинация	Расшифровка поломки
1	Код 1 обозначает неисправность в работе микропроцессора. Иногда ошибка исправляется путем перепрошивки устройства.
2	Бортовой компьютер сообщает о некорректной работе датчика уровня бензина в топливной баке. Возможны проблемы с электропроводкой.
4,8	Слишком высокое или чрезмерно низкое напряжение в сети транспортного средства.
12	Некорректная работе диагностической цепи контрольной лампы.
13	На бортовой компьютер перестал поступать сигнал с устройства контроля уровня кислорода.
14,15	На блок управления поступает неверный сигнал с датчика температуры антифриза в системе охлаждения. В частности, сигнал может быть слишком заниженным или завышенным.
16,17	Данные комбинации при проверке авто на предмет выявления ошибок означают неверный показатель напряжения бортовой сети. необходимо тщательней проверить сеть на предмет замыканий и обрывов, поскольку показатель напряжения слишком высокий или очень низкий.
19	На бортовой компьютер ВАЗ 2115 поступает некорректный сигнал с устройства контроля положения коленвала. Следует проверить цепь.
21,22	На блок управления ВАЗ 2115 поступает очень низкий или высокий сигнал с устройства контроля положения дроссельной заслонки. Чтобы ликвидировать неисправность, следует проверить работоспособность непосредственно устройства, а также продиагностировать электропроводку.
23,25	Устройство контроля температуры всасываемого воздуха. На блок управления с этого датчика поступает некорректный сигнал. Следует произвести проверку цепи, а также непосредственно датчика.
24	На бортовой компьютер перестал поступать сигнал с датчика скорости транспортного средства ВАЗ 2115.
27,28	Данные комбинации ошибок обозначают поступление неверного сигнала с датчика СО на блок управления авто. Рекомендуется проверить цепь на наличие обрывов и замыканий либо произвести замену датчика.
33,34	Устройство контроля массового расхода воздуха. Данные ошибки означают поступление некорректного сигнала с датчика, в результате чего следует произвести его замену. Также есть вероятность обрывов в цепи, поэтому есть смысл проверить и электропроводку.
35	Выявлена неисправность в работе регулятора холостого хода. Следует произвести замену датчика, чтобы восстановить корректную работу устройства.
41	На блок управления поступает неверный сигнал с датчика фазы.
42	Данная комбинация обозначает неисправность в электропроводке управления электронным зажиганием. По всей видимости, с зажиганием все в порядке, однако следует произвести диагностику цепи.
43	Блок управления уловил неверный сигнал с датчика детонации. Следует произвести проверку устройства либо произвести диагностику цепи на предмет обрывов.
44,45	В системе впрыска бортовой компьютер зафиксировал обедненный или обогащенный состав горючей смеси. В этом случае: двигатель автомобиля может троить; во время движения, в частности, при переключении передач транспортное средство может идти рывками; двигатель может периодически глохнуть (в редких случаях).
51,52	Данные комбинации неисправностей свидетельствуют о выявленных ошибках в устройствах ППЗУ или оперативной памяти.
53	На блок управления ВАЗ 2115 перестал поступать сигнал с СО-датчика. Следует проверить работоспособность устройства.
54	Пропал сигнал с датчика октан-корректора.
55	Эта комбинация сообщает о том, что при движении автомобиля, в частности — при высокой нагрузке на мотор ВАЗ 2115 в системе впрыска обедняется горючая смесь. В этом случае признаки поломки могут быть такими же, как и в случае с кодами 44 и 45.
61	Сломался датчик кислорода. Чтобы восстановить работу системы, следует произвести замену датчика.

Подключение специального диагностического оборудования к разъему в салоне ВАЗ 2115

Рекомендуем: Описание предохранителей Hyundai accent: характеристики, фото и видео

Рекомендуем: Ошибки 84 и 89 на Chevrolet Cruze: что означают и как от них избавиться

Ошибки контроллеров

Далее представлены комбинации ошибок в работе контроллеров, возникающие при диагностике ВАЗ 2115.

Комбинация	Расшифровка
Р0101-Р0103	Данные комбинации означают неисправность в работе датчика массового расхода воздуха. В частности, сигнал может быть повышенным или пониженным. Следует заменить устройство.
Р0112-Р0113	Сообщается о выходе из строя датчика температуры впускного воздуха. Нужно проверить электропроводку, особенно в местах, где провода были перепаяны. По всей видимости, бортовой компьютер пытается сообщить вам о возникновении короткого замыкания или обрыва.
Р0116-Р0118	Эти коды ошибок свидетельствуют о неисправности датчика температуры антифриза в системе. Как правило, в таких случаях для начала лучше проверить электропроводку, а если с цепью все в порядке, то желательно произвести замену непосредственно датчика.
Р2138, Р2122, Р2123, Р0222, Р0223	Эти коды ошибок обозначают некорректную работу устройства контроля положения педали акселератора.
Р0201-Р0204	При появлении таких комбинаций бортовой компьютер пытается сообщить автовладельцу о некорректной работе одно из форсунок. В частности, в системе может быть зафиксирован обрыв цепи или короткое замыкание.
Р0130 — Р0134	Одна из таких комбинаций цифр может означать неисправность в функционировании управляющего датчика кислорода. Для восстановления работы датчика следует проверить цепь на предмет обрывов и коротких замыканий либо же стоит заменить устройство.
Р0136-Р0140	Данные ошибки означают неверную работу диагностического датчика контроля уровня кислорода в системе впрыска. Как и в предыдущем случае, ошибки могут означать некорректную работу устройства или неисправности электропроводки.
Р0217	Обозначает перегрев двигателя внутреннего сгорания. В этом случае неисправности могут крыться как в работе самого мотора, так и в: перегреве охлаждающей жидкости в системе; эксплуатации некачественного моторного масла или жидкости, которая уже отработала свой срок службы.
Р0326-Р0328	Бортовой компьютер ВАЗ 2115 сообщает автовладельцу об обнаруженной поломке датчика детонации. В частности, такие комбинации могут свидетельствовать не только о выходе датчика из строя, но и о некорректном сигнале, поступающем с него на блок управления.
Р0340-Р0343	Такие комбинации свидетельствуют о поломке датчика контроля положения распределительного вала ВАЗ 2115. В частности, ошибки могут означать: сигнал с устройства не изменяется при работающем двигателе внутреннего сгорания; в течение нескольких оборотов коленчатого вала сигнал с распредвала на блок управления поступает слишком низкий или очень высокий.
Р0351, Р0352, Р2301, Р2304	Данные комбинации означают некорректную работу катушек зажигания, а именно речь идет о неверном сигнале, поступающем на бортовой компьютер. Также указанные комбинации могут свидетельствовать об обрыве в электропроводке или о коротком замыкании, зафиксированном в цепи.
Р0422	Произошла поломка устройства нейтрализатора.
Р0691,Р0692	Произошла поломка первого реле вентилятора системы охлаждения.
Р0693,Р0694	Бортовой компьютер зафиксировал поломку второго реле вентилятора системы охлаждения. В случае несвоевременной замены предохранителя возможно закипание охлаждающей жидкости.
Р0485	На блок управления поступает неверный сигнал напряжения с вентилятора охлаждения.
Р0560-Р0563	Блок управления зарегистрировал слишком низкое или высокое напряжение бортсети.
Р0627-Р0629	Данные комбинации могут свидетельствовать как о поступлении неверного сигнала с бензонасоса, так и и поломке реле, отвечающего за работу агрегата. Стоит отметить, что при поломке предохранителя бензонасоса работа транспортного средства будет невозможной, так как ни получится запустить двигатель.
Р1602	1602 является распространенной ошибкой ВАЗ. Зарегистрированы неисправности в работе контроллера системы управления ДВС.

Сброс ошибки

Отключение клеммы аккумулятора для сброса кодов

Если вы обнаружили и ликвидировали неисправность, то ее нужно стереть из памяти бортового компьютера. Чтобы сделать это, повторите следующие действия:

• Заглушите двигатель и выключите зажигание.
• Отключите клеммы от аккумуляторной батареи.
• Подождите несколько секунд и подключите клеммы обратно к АКБ.

Панели приборов VAZ VDO (светодиодная)

Можно поставить более красивую и удобную панель на LED индикаторах, так называемую VDO панель. Здесь VDO — это производитель панели.

Подключение VDO на автомобиле «Калина»
1	Розово-белый	К электроусилителю руля
2	Голубой с белым	К контрольному сигнализатору аварийной сигнализации
3	Серо-голубой	К датчику аварийного давления масла
4	Коричнево-голубой	К выключателю стояночного тормоза
5	Желто-голубой	К блоку управления иммобилизатора
6	Черный	К блоку управления подушкой безопасности
7	Желтый	К выключателю наружного освещения
8	Голубой	К переключателю указателя поворота правому
9	Голубой с черным	К переключателю указателя поворота левому
10	Бело-голубой	К ЭБУ
11	.	К датчику износа тормозных колодок
12	.	К датчику ремней безопасности
13	Черный	К блоку управления противобуксовочной системы
14	Красно-голубой	Клавиша «RESET» на подрулевом переключателе
15	Розово-голубой	К датчику уровня тормозной жидкости
16	Черный	К ABS
17	Зеленый	К выключателю дальнего света фар
18	Белый	К регулятору освещения комбинации приборов
19	Коричневый	Масса панели
20	Бело-красный	Клемма «30»
21	Оранжевый	Клемма «15»
22	Желто-красный	К датчику расхода топлива
23	Оранжево-белый	Клавиша МК «вперед»
24	Бело-черный	Клавиша МК «назад»
25	Черно-белый	Датчик наружной температуры (-)
26	Желто-зеленый	Датчик наружной температуры (+)
27	Розовый	Датчик уровня топлива
28	Серый	Датчик скорости
29	Зелено-белый	Датчик температуры ОЖ
30	Коричнево-красный	Тахометр (низковольтный)
31	.	Служебный. Диагностика панели.
32	Коричнево-белый	Клемма «L» реле-регулятора генератора

Индикаторы панели приборов ВАЗ — расшифровка

1. указатель температуры охлаждающей жидкости.
2. тахометр;
3. контрольная лампа левых указателей поворота;
4. контрольная лампа правых указателей поворота;
5. спидометр;
6. указатель уровня топлива;
7. контрольная лампа резерва топлива;
8. контрольная лампа габаритного света;
9. контрольная лампа рабочей тормозной системы;
10. контрольная лампа дальнего света фар;
11. кнопка сброса показаний;
12. индикатор пробега;
13. контрольная лампа включения аварийной сигнализации;
14. контрольная лампа «проверьте двигатель»;
15. индикатор времени и температуры;
16. контрольная лампа заряда аккумуляторной батареи или лампа аккумулятора;
17. контрольная лампа стояночного тормоза;
18. контрольная лампа давления масла;
19. резерв.

Индикаторы приборной панели ВАЗ играют важную роль в осведомлении пользователя о неисправностях. Они помогают предотвратить ошибки в работе системы, поэтому важно знать, какой индикатор что означает. Как работает панель? Если возникает какая-то неполадка, датчик сразу высылает информацию на панель, и водитель увидит загоревшийся сигнал оранжевого цвета.

Панель приборов более ранней версии имела еще некоторые обозначения, например, аварийное давление масла, включенный ручной тормоз, сигнал проверки двигателя Chek Engine и несколько других, обозначающих мелкие ошибки в работе, но которые сейчас не используются.

Общая схема приборов

Если смотреть с обратной стороны панели приборов, то здесь находится в последовательности – сверху и слева направо:

• Указатель уровня топлива;
• Комбинация ламп освещения приборов;
• Контроль правого поворота;
• Контроль левого поворота;
• Тахометр;
• Далее находится колодка, в ней масса штекеров;
• И завершает верхнюю часть приборной панели указатель температуры тосола (антифриза).

Схема подключений приборной панели ВАЗ 2110

Нижняя часть приборной доски (также слева направо и с обратной стороны приборной доски). Здесь находится следующая часть приборов:

• контроллер дальнего света (лампочка);
• контроллер аварийной сигнализации;
• лампа контроля за уровнем тормозной жидкости;
• спидометр;
• контроллер CHECK ENGINE;
• контроль заряда аккумуляторной батареи;
• контроллер стояночного тормоза;
• контроллер давления масла;
• контроллер воздушной заслонки в карбюраторе;
• контроллер работы наружного освещения.

Ремонт или замена приборной панели ВАЗ

Если на автомобиле на щитке приборов не работает ни один из установленных на нём указателей (спидометр, одометр, тахометр, указатели уровня топлива и температуры охлаждающей жидкости), то первое, что придётся сделать водителю, это проверить целостность предохранителя F3, который находится в монтажном блоке. Если он сгорел, то прежде, чем его заменить, нужно найти причину, из-за которой он перегорел, иначе у вновь поставленного нового предохранителя будет та же участь, что и у предыдущего. Наиболее часто, предохранители горят, в результате короткого замыкания.

Если даже предохранитель цел, то не поленитесь достать его и проверить состояние контактов. Бывают случаи, когда контакты окисляются, а электрическая цепь в этом месте, прерывается. Убедившись в целостности предохранителя, следующим шагом будет проверка реле зажигания, которое находится в салоне автомобиля слева от рулевой колонки. Оно закреплено на шпильке «вниз головой». В колодке, куда вставляется это реле, при помощи перемычки можно попытаться замкнуть силовые провода. Если при этом щиток приборов оживёт, то реле зажигания придётся заменить.

При исправности реле зажигания, вероятных причин не рабочего состояния щитка приборов, остаётся только две: замок зажигания и монтажный блок. До установки на автомобиле ВАЗ-2109 реле зажигания, контакты замка, подгорали часто, и их приходилось зачищать, отсоединяя контактную группу от самого замка. После внесения изменений, в принцип подачи напряжения на замок зажигания, его контакты стали подгорать очень редко, но вероятность этого явления, все же осталась. На монтажном блоке, в его плате, могут перегорать дорожки, для того чтобы это увидеть монтажный блок придётся снять с автомобиля.

Кроме выше перечисленных причин, которые могут привести к отказу в работе щитка приборов, необходимо ещё и проверять надёжность крепления массового провода. Наиболее распространенные проблемы:

• перегорание ламп накаливания или выход из строя светодиодной группы;
• окисление разъемов;
• неисправность электропроводки;
• выход из строя блока предохранителей;
• повреждение общей контактной платы;
• отсутствие массы на кузов (минуса) или поврежденности системы габаритов.

Для поиска неисправности необходимо применить диагностическое оборудование, тестер или вольтметр. При нахождении поломки можно приступать к ремонту.

Демонтаж панели управления на ВАЗ-2114

Для того чтобы проделать вышеуказанные манипуляции, необходимо произвести демонтаж панели. Сделать это можно следующим способом:

1. Центральная консоль крепится на трех саморезах, которые без труда можно отвинтить при помощи крестообразной отвертки.
2. Отводя выступ из кронштейна, снять накладку.
3. Открутить пять саморезов, которые размещены справа от консоли, и снять расположенный там экран.
4. Отсоединить от АКБ минусовую клемму. Если в автомобиле имеется радиоприемник, то его также необходимо снять.
5. Провода, которые ведут к прикуривателю, отсоединяются, а вместе с ними и отсоединяется патрон.
6. С рычагов снимается рукоять. Делается это при помощи плоской отвертки.
7. Рукоять снимается движением на себя, которое производится неподалеку от вентилятора и отопителя.
8. Над и под панелью расположены по два самореза, которые следует открутить.
9. За панелью вы найдете еще один саморез, которым необходимо произвести аналогичную манипуляцию.
10. Накладка крепится к панели при помощи еще двух саморезов. Что делать с ними, думаю, догадаться нетрудно.
11. Далее отсоединяются колодки от проводов и жгута. Но прежде чем это сделать, лучше всего пометить, какой провод откуда идет. Данное действие необходимо для того, чтобы при установке панели не возникало никакой путаницы.
12. Избавиться от всех оставшихся болтов крепления.
13. Нижний кронштейн крепится при помощи двух саморезов, которые также следует открутить.
14. Избавиться от самореза, благодаря которому крепится светодиод и отопительный блок.
15. Снять все имеющиеся ламповые патроны.
16. Вынуть декоративную вставку.
17. При помощи ключа на 21 открутить все гайки, находящиеся на виду.
18. Вынуть лампу гидрокорректора.
19. Слева на поперечине имеются саморезы, откручивание которых станет завершающим этапом демонтажа приборной панели.

Сборка панели производится в обратном порядке.

В данной статье вы узнали, для чего нужна распиновка приборной панели на ВАЗ-2114, а также как правильно произвести ее демонтаж в случае необходимости. Надеемся, что статья оказалась вам полезной.

Снятие приборной панели авто

1. при помощи крестообразной отвертки снять три самореза, которые крепят центральную консоль;
2. снять накладку, находящийся внизу выступ, вывести выступ из кронштейна;
3. насадкой отвернуть пять саморезов, размещенных в консоли справа, снять экран;
4. отсоединить клемму со знаком (-) от батареи аккумулятора. Если имеется радиоприемник, его нужно снять, достать заглушку из щитка;
5. провода, идущие от прикуривателя, отсоединить, достать патрон;
6. при помощи узкой отвертки снять рукоятку с рычагов;
7. потянув на себя, у отопительного и вентиляторного выключателя снять рукоятку;
8. открутить два самореза над панелью и два, находящиеся под ней при помощи отвертки;
9. открутить саморез, находящийся за панелью;
10. два самореза, крепящих накладку, также открутить;
11. отсоединить колодки жгута и проводов. Чтобы при установке панели не было замешательства, следует пометить порядок их подсоединения;
12. отвинтить болты крепления;
13. открутить два самореза, те, что крепят нижний кронштейн при помощи ключа на 8;
14. открутить саморез, крепящий световод и снять его;
15. саморезы, крепящие отопительный блок также открутить;
16. снять ламповые патроны;
17. после снятия внешних деталей, вынуть декоративную вставку;
18. открутить все гайки ключом на 21;
19. гидрокорректор, вынуть его лампу;
20. открутить саморезы, которые крепятся к поперечине, находящейся слева.
21. В конце снимается сама панель. Сборка панели проводится, соответственно, в обратной последовательности.

В общем работа по ремонту вполне выполнима даже своими руками, но прежде чем начинать демонтажные работы, нужна хотя бы условно нанесенная на бумагу распиновка, иначе придется трудно: нужно будет «проследить» каждый провод и каждое соединение, которое находится на «пути следования» от приборов до кнопки включения.

Тюнинг панели приборов

Многие владельцы отечественных машин стремятся внести в их конструкцию какие-либо усовершенствования, дабы придать автомобилю более современный и, одновременно, более индивидуальный облик. Отличным вариантом в этом случае станет тюнинг приборной панели.

Выполнить его можно двумя способами — заменить «родную» панель на европанель или же внести изменения в подсветку на базовом варианте.

В первом случае для замены понадобится:

• вывинтить 3 самореза, крепящих центральную консоль;
• демонтировать накладку;
• вывинтить 5 саморезов, находящихся в правой части консоли, демонтировать экран;
• отсоединить клемму массы от АКБ;
• демонтировать магнитолу (если она установлена);
• отсоединить жгут проводов, идущих к прикуривателю, демонтировать его;
• снять рукоятку с рычагов при помощи узкого лезвия или отвертки;
• демонтировать рукоятку;
• отсоединить провода от колодки;
• вывинтить крепежные болты;
• вывинтить крепление нижнего кронштейна;
• открутить саморез световода, снять световод;
• вывинтить крепеж отопительного блока;
• вынуть лампу гидрокорректора (для того, чтобы ее открутить, понадобится ключ на 21);
• демонтировать патроны всех ламп;
• вынуть декоративную вставку;
• отвинтить все оставшиеся фиксирующие гайки;
• демонтировать приборную панель.

После установки европанели сборка ведется в том же порядке, но в обратной последовательности (при подключении электроники учитывается схема щитка приборов ваз 2114).

Более бюджетным вариантом тюнинга является установка на панель светодиодной подсветки приборов. Для того, чтобы ее сделать, понадобиться приобрести комплект новых лампочек и патронов для них. Сняв панель, старые патроны демонтируют, выкручивая их против часовой стрелки, после чего устанавливают новые. После того, как все патроны будут заменены, в них монтируют светодиоды.

Устанавливать светодиодные лампочки следует строго с учетом полярности (в случае необходимости, ее можно узнать, измерив напряжение на контактах патронов мультиметром). Несоблюдение этого условия может привести к моментальному выходу лампочек из строя.

После того, как все светодиоды будут установлены, следует выполнить поиск ошибок при помощи бортового компьютера. Если они будут обнаружены, следует проверить — правильно ли выполнено подключение электронных элементов (распиновка приборной панели ваз 2114 должна точно соответствовать реальной схеме подключения). В случае, если ошибок обнаружено не будет, можно выполнить обратную установку и сборку приборной панели.

Схема распиновки щитка (панели) приборов ВАЗ-2114

То, в каком стоянии находятся самые важные автомобильные системы, которые отвечают за безопасность дороги, скорость передвижения, а также остаток времени в пути до назначенного ранее объекта, можно увидеть на приборной панели, если она находится в хорошем состоянии. Кроме этого, на приборной панели также показываются возникшие в пути проблемы, расход бензина, состояние электрического оборудования и многое другое. Все эти показатели в дороге являются незаменимыми, и, если вовремя обратить внимание на сигнал тревоги, реально не только уберечь автомобиль от возможной поломки, но и спасти собственную жизнь.

Как устроена панель управления

Основными обозначениями, которые встречаются на приборной панели абсолютно любого автомобиля, являются:

1. Спидометр.
2. Датчик топлива.
3. Тахометр.
4. Датчики для обозначения температуры двигателя.

Последний, кстати, имеет форму стрелки и располагается на панели с левой стороны. Если вы увидели, что стрелка данного датчика перевалила за показатель в 105 градусов, автомобиль следует немедленно припарковать и дать мотору полностью остыть, пока он не закипел.

Тахометр на панели приборов также представлен в виде стрелки, расположенной на стрелочной шкале. Благодаря ему водителю удается поддерживать обороты двигателя в диапазоне от 2 до 5,5 тысячи, что считается нормой для ВАЗ-2114.

Не стоит допускать попадания стрелки тахометра в красную зону, поскольку расход топлива будет значительно увеличен, как, впрочем, и сама нагрузка на мотор.

Панель приборов автомобиля сложно представить себе без спидометра. Благодаря его наличию водитель может следить за своим скоростным режимом, придерживаться правил дорожного движения и уберечь себя от возможных неприятных ситуаций на дороге. Этот прибор является наиболее важной частью панели, в связи с чем должен работать исправно и показывать исключительно правдивые данные.

Датчик топлива располагается на приборной панели справа и показывает приблизительное количество топлива, которое осталось в баке автомобиля.

Таким образом, становится понятно, что благодаря приборной панели водитель автомобиля может получить огромное количество полезной и необходимой ему информации.

А именно:

• какая скорость движения транспортного средства;
• количество оборотов работающего двигателя;
• наличие бензина в баке;
• состояние некоторых деталей авто и т. д.

Диагностика автомобиля

Появление на комбинации приборов горящей лампы «Check Engine» сигнализирует водителю о возникновении проблемы в электрике автомобиля. Нужно понимать, что проверка транспортного средства своими руками и на СТО может дать разные результаты. Специальное оборудование, имеющееся у профессионалов, позволит более точно обнаружить неисправности.

Самостоятельная диагностика

На ВАЗ 2115 владелец может сделать самостоятельную диагностику и узнать, какие ошибки хранятся в памяти блока управления двигателя. Процедура проводится путем вызова кодов неисправностей на приборной панели или с помощью диагностического адаптера.

Для проведения диагностирования на электронной панели приборов необходимо выполнить определенную последовательность действий:

1. Сесть в автомобиль на место водителя, вставить ключ в замок зажигания и нажать клавишу сброса суточного пробега, имеющуюся на комбинации приборов.
2. Повернуть ключ замка в положение включения зажигания.
3. Отпустить клавишу, запустив процесс самодиагностики. Визуально это будет выглядеть как включение подсветки, всех сигнальных ламп, возможных символов на жидкокристаллических экранах и тест приборов (стрелки будут ходить через всю шкалу в оба конца).
4. Повторно нажать клавишу и отпустить. Второе нажатие выводит на экран, расположенный под спидометром, версию программного обеспечения комбинации приборов (надпись вида Uer х. х).
5. Произвести еще одно нажатие на клавишу, после которого на экран будут выведены имеющиеся в памяти ошибки.

Комбинация приборов ВАЗ 2115, клавиша расположена в правой части спидометра

Рекомендуем: Снятие и замена свечей зажигания на Volkswagen Polo sedan 1.6

Водитель может делать самодиагностику на электромеханической панели и блоке управления «Январь-4» по следующей последовательности:

1. Выключить зажигание.
2. Открыть крышку диагностического разъема, расположенную на центральной консоли.
3. Соединить контакт В с минусовой клеммой аккумулятора (с кузовом). Для этого подходит контакт А, подключенный к картеру двигателя.
4. Включить зажигание. Лампа «Check Engine» вспышками выдаст код 12, который означает начало диагностики. Подача световых сигналов выглядит следующим образом — длинная вспышка, затем пауза (около 2 секунд), две короткие вспышки, длинная пауза (около 3 секунд). Подача сигнала 12 выполняется три раза. Если сигнал не подается, значит система диагностики неактивна или неисправна. После этого лампа «Check Engine» будет вспышками перечислять ошибки, имеющиеся в памяти. Каждый код повторяется по три раза. Если в памяти ошибок нет, то будет продолжаться передача кода 12.

Электромеханическая комбинация приборов Распиновка контактов разъема диагностики

Для чтения ошибок контроллеров применяется специальный адаптер K-Line, который при помощи коннектора подключается к диагностическому разъему. Этот разъем располагается на центральной консоли за пластиковой заглушкой (ниже прикуривателя и пепельницы). На адаптере имеется шнур с разъемом USB на конце, который подключается к любому ноутбуку. На устройстве должна быть установлена специальная программа для чтения и сброса ошибок (OpenDiagFree версии 1.4 или 1.6).

Процедура считывания ошибок довольно простая, необходимо:

1. Проверить уровень технологических жидкостей.
2. Открыть крышку разъема и включить зажигание.
3. Подключить адаптер или сканер к гнезду диагностики.
4. Запустить программное обеспечение на ноутбуке.
5. Просмотреть имеющиеся ошибки в диалоговом окне программы.
6. Расшифровать коды при помощи интерфейса программы или таблицы расшифровки.
7. Устранить причины неисправностей и провести повторную диагностику.

Распиновка щитка приборов ВАЗ-2114

Для начала хотелось бы объяснить, что такое распиновка. Так вот, последней называют специальную схему, на которой цифрами обозначена каждая отдельная деталь приборной панели. Но для многих людей описание данной схемы при помощи слов воспринимается гораздо легче.

Поэтому постараемся сделать это именно таким образом.

На панели приборов ВАЗ-2114 имеется 26 контактов, каждый из которых отвечает за работу показателей этой панели. Если на панель подается плюс, то каждый контакт демонстрирует сведения о том состоянии, в котором находится в настоящий момент автомобиль.

Кроме этого, на приборном щитке установлены специальные указатели и датчики подачи сигналов, а само управление панелью производится за счет специального электронного блока. Разобрав панель приборов, можно увидеть, что внутри нее находятся две колодки: красная и белая. А все входы, выходы и предохранители соединяются со штекером. Если датчики выходят из строя, потребуется их замена. Поврежденные либо окисленные провода также лучше заменить. Контрольные лампочки, как и любые другие, иногда сгорают. Несомненно, их нужно заменить на целые. Наряду с ними нередко сгорает ламповый датчик.

Варианты тюнинга

Панель приборов 2114 выглядит довольно тускло, поэтому первым вариантом ее тюнинга может стать установка подсветки. Делается это довольно просто:

1. Тусклые лампы заменяем на светодиодные маленькие светильники. Если хотите, чтобы свет от них падал равномерно, установите на осветительные элементы термоусадку.
2. Провода для новых ламп подключаются к питанию печки. Не стоит использовать много ярких цветов, но для стрелок лучше всего подходит красный и его оттенки. Отличным аналогом станет синий цвет светодиодов.
3. Вторым вариантом подсветки может стать люминесцентная лента, которой можно обклеить панель приборов 2114 ВАЗа. Это позволит слегка обновить и улучшить общий вид салона. Также можно заменить лампы салона на диодные аналоги.

Чтобы панель приборов на ВАЗе имела более четкое визуальное восприятие, кнопки также стоит сделать с подсветкой.

ВАЗ 2114 панель приборов.разборка.замена лампочек.
