Часто при ремонте автомобиля необходимо снять шкив коленвала ВАЗ 2114. Опытный автомобилист выполняет эту операцию за четверть часа, а вот начинающий сталкивается порой со множеством проблем при снятии. В статье дана подробная инструкция, как снять шкив коленчатого вала ВАЗ 2114, а также видео, в котором можно увидеть процесс снятия.

[ Скрыть]

Почему трудно снять шкив

№1. В зависимости от конструкции двигателя марки и модели автомобиля, сложность демонтажа шкива бывает разной. В некоторых машинах есть много места для комфортного проведения ремонтных работы, в некоторых — очень мало свободного места. Элементы конструкции шкива закрывают шкив.

По строению шкивы тоже бывают разные, есть 2 вида:

• обычные;
• демпферные.

У демпферных шкивов в конструкции есть доп внешнее кольцо с резинкой, которое поглощает вибрации, микроколебания.

Перед тем, как начать снимать шкив, надо ослабить натяжные гайки-болты, снять ремень генератора и гидроусилителя (ГУР).

№2. В заводской сборке, шкив сажается на коленчатый вал двигателя, прижимается болтом или гайкой и затягивается с большой силой сжатия. Таким образом, заводская сборка очень крепкая. Поэтому, если ни разу не снимали шкив, то демонтировать в первый раз будет сложнее.

Кроме затяжки с максимально допустимой силой специальным динамометрическим ключом, в процессе эксплуатации, двигатель сильно нагревается, резьбовое соединение еще сильнее затягивается и прикипает. А снаружи воздействуют внешние факторы, из-за которых резьбовое соединение может подвергаться коррозии.

Некоторые модели двигателей не ремонтируются, они одноразовые. Это, например: 1AZ-FSE, 3UZ-FSE. Каждый силовой агрегат было подробно рассмотрен.

№3. Если выключить сцепление, коленвал ДВС можно свободно проворачивать гаечным ключом. Поэтому, чтобы открутить гайку шкива коленвала, надо застопорить вал от проворачивания. Если при нажатии сцепления, скорости не переключаются, значит оно не рабочее. Возможно в систему попал воздух. В этом случае надо прокачать сцепление.

Почему в шкивах делают спец технологические отверстия? В автомастерских для фиксирования вала есть специальное приспособление, которое надо закрутить к шкиву болтами и застопорить вал.

Если нет спец устройства для фиксации вал, которое прикручивается к шкиву, то надо поставить хорошие противооткатные устройства под колеса автомобиля и поставить 4 передачу на КПП.

Или, третий вариант — упирать в зубья маховика монтировку и фиксировать коленчатый вал от проворачивания во время откручивания гайки шкива.

Еще вариант, в отверстие шкива вставить штырь, а об штырь и второй упор установить монтировку, как на этом рисунке.

как снять шкив коленвала

Как правильно снять шкив

Как уже говорилось, шестерня коленвала ваз 2114 закреплена довольно серьезно, а потому к процессу демонтажа следует подготовиться основательно.

• домкрат;
• башмаки;
• плоская монтировка;
• набор ключей;
• отвертки с плоским шлицем;
• набор торцевых головок;
• удлинитель для головок.

Саму операцию лучше всего выполнять на специальной площадке, оборудованной подъемником.

После того, как нужный инструмент подготовлен, рассмотрим — как открутить шкив коленвала на ваз 2114.

Фиксация маховика

Выполнять эту процедуру следует строго в указанной ниже последовательности, дабы избежать возможных ошибок и нечаянных повреждений механизмов авто:

1. Установить автомобиль на площадку или эстакаду и зафиксировать его.
2. Ослабить болт регулировки натяжения ремня генератора.
3. Выкрутить стопорный болт генератора.
4. Поднять машину при помощи домкрата.
5. Демонтировать переднее правое колесо.
6. Убрать ремень генератора.
7. Зафиксировать маховик в неподвижном состоянии (лучше всего для этой цели применить отвертку, которую следует вставить в отверстие под заглушкой, расположенной с боковой стороны трансмиссии).
8. Демонтировать ремень газораспределительного механизма (предварительно установив метки его положения).
9. Пропитать на сколько это возможно резьбу крепежного болта шкива при помощи «ВэДэшки» или другого состава, активно влияющего на слой окислов (для большей надежности можно подождать некоторое время, после чего повторить процедуру еще раз).
10. Надеть на крепежный болт подходящую головку с удлинителем и провернуть фиксирующий болт против часовой стрелки так, чтобы он сдвинулся с места (если сделать это усилием руки не удается, следует воспользоваться молотком или поленом, нанося аккуратные удары по удлинителю головки).
11. Открутить крепежный болт (после того, как он будет удален, следует обратить внимание на присутствие шпонки, расположенной на валу. Она легко вынимается, поэтому ее следует сразу убрать в надежное место, дабы не потерять в процессе дальнейшего демонтажа).
12. Снять шкив коленчатого вала при помощи специального съемника.

Шпонка коленвала
Обратная установка шкива производится точно также, но в обратной последовательности.

Прочитав порядок съема, некоторые водители могут — что делать, если в наличии специального съемника нет (тем более, что снимать шкив коленвала приходится крайне редко, поэтому такой инструмент можно найти далеко не в каждом гараже).

Выход из этой ситуации довольно простой — следует взять пару плоских монтировок (либо мощных отверток с плоским шлицем), которые следует аккуратно просунуть между коленчатым валом и его шкивом. Постепенно раскачивая этот инструмент взад и вперед, сначала стронуть шкив с места, а затем, продвинув его к краю вала, снять полностью.

Использование монтировки для снятия шкива

Перед тем, как приступить к демонтажу шкива коленвала при помощи монтировок, следует аккуратно обстучать сам шкив при помощи небольшого резинового либо деревянного молотка. Это позволит слегка стронуть его с места и избежать прикипания.

Как уже говорилось выше, установка старого (либо в случае замены — нового) шкива коленчатого вала производится точно в такой же последовательности, как и его съем.

Единственное, о чем следует помнить — перед тем, как приступить к установке этой детали, ее посадочное место следует обильно смазать солидолом либо другой близкой по консистенции смазкой, а затяжку крепежного болта следует выполнять с максимально возможным усилием.

Как открутить шкив коленвала

В зависимости от конструкции коленвала, шкив крепится к нему или гайкой, или болтом. На автомобилях с задним приводом, в основном, шкив крепится гайкой. Двигатели некоторых заднеприводных автомобилей можно завести специальной рукояткой, для которой сделаны специальные выступы для зацепления рукоятки. Эту рукоятку называют еще «кривой ключ», а зацепление для этого ключа называют храповиком.

Гайка крепления шкива устанавливается размером на 36 или 38 мм под ключ. Используют торцевой ключ. Ключ усиливают путем приваривания длинной ручки или надевают трубку для увеличения «плеча».

Как открутить гайку шкива:

1. Поставить авто на яму или эстакаду.
2. Поднять ручной стояночный тормоз.
3. Включить 4 скорость на КПП, поставить упоры под колеса.
4. Не сильно постучать по граням гайки.
5. Накинуть торцевой ключ, удлинить его трубой и сорвать прикипевшую гайку.

Если гайка шкива не откручивается:

1. Перевести ручку коробки на нейтралку.
2. Скинуть свечные провода со свеч, чтобы не завелся мотор.
3. Надеть торцовый ключ на гайку и удлинить ее трубой. Ключ накинуть таким образом, чтоб труба упиралась в землю или лонжерон машины с правой стороны для исключения поворота шкива по часовой стрелке.
4. Делаем пару коротких резких поворотов ключа замка зажигания для включения стартера. Стартер начнет вращать маховик, маховик коленвал, а шкив зафиксирован ключом. В этом случае, обычно прикипевшая гайка быстро «отходит».

Шкив коленвала автомобилей с передним приводом, в основном, крепится болтом. Для снятия шкива коленчатого вала переднеприводной машины, надо действовать в таком порядке:

1. Домкратом поднять переднюю правую сторону авто. Подложить козелок, пенек или пару колес с дисками.
2. Снять колесо.
3. Демонтировать и снять воздушный фильтр с корпусом.
4. Снять защитный кожух.
5. Ослабить натяжитель ремня и снять ремень генератора.
6. Для фиксации коленвала надо снять в картере сцепления заглушку, после чего вставить в отверстие монтировку и упереть его между зубьями маховика.
7. Теперь надо надеть торцовой ключ, удлинить его трубой и резко пытаться провернуть против часовой стрелки. Главной сорвать прикипевший болт шкива.

Если не получается сорвать с места болт, то используем метод откручивания стартером. Этот метод приведен выше.

Полезный совет от слесарей, повидавших многое: использовать растворитель или ВД-40, или подобное средства от образования ржавчин. После того, как побрызгали на резьбу (если шкив крепится гайкой), минут 15 надо подождать, потом пробовать отворачивать. Если болт, то на резьбу нанести это средство не просто, хотя вокруг болта побрызгать, возможно через микрощели жидкость пройдет и раскоксует соединение.

Как стартерам открутить болт шкива коленвала

Основная проблема будет в том, чтобы зафиксировать вал, так как его вращение совпадает с резьбой болта. На заднеприводных автомобилях семейства Лада шкив фиксируется гайкой (элемент известен, как храповик, из-за уступа для кривого стартера), на переднеприводных болтом.

Если в вашем арсенале нет специального инструмента для снятия болта, то выполнить эту работу вам будет непросто. Вал придется стопорить с помощью довольно длинного гаечного ключа, который упираться в твердый пол. Размеры головки в зависимости от марки транспорта, как правило варьируются в пределах от 14 до 38.

В некоторых моделях транспортных средств эту функцию можно выполнить, закрутив в специальное гнездо предназначенный для этого болт. Отключаем провода зажигания или достаем предохранитель на бензонасос, чтобы случайно не завести двигатель. Под колеса необходимо подложить специальные башмаки, бруски или любые другие предметы, которые полностью исключат движение автомобиля.

Всех зрителей, помощников и просто друзей отводим в безопасную зону. Сами отправляем ручку коробки передач на четвертую скорость и молниеносным движение поворачиваем ключ зажигания. Не получилось с первого раза, пробуем еще. Пока болт не провернется.

После удачной попытки идем за съемником и принимаемся за сам шкив. Откручиваем его против часовой стрелки. Если вы счастливый обладатель автомобиля Honda, то для вас существует специальный ½ -дюймовый держатель, который существенно облегчит работу. Он доступен для покупки во многих интернет-магазинах.

Выполнять данную операцию ключом зажигания не рекомендуется, на некоторых автомобилях семейства Mazda, так как собрать узел обратно будет довольно сложно. Также ни в коем случае не допускайте проворачивания вала в сторону противоположную вращению.

Снятие шкива

Открутить болт или гайку крепления — это только пол дела. Дальше надо вытащить шкив с вала. Так просто руками шкив не снимется, если не его посадочное гнездо не раздолбано. Кроме того, шкив плотно сажается на вал, то он еще фиксируется от проворота шпонкой.

Существуют специальные съемники для снятия шкива с вала. Бывают механические и гидравлические съемники.

Конструкция механического съемника проста. Обычно имеет три лапки, которыми надо зацепить сам шкив, а центральный стержень упереть в вал. После чего, надо вращать стержень, лапки будут выпрямляться и тянуть на себя шкив. Бывают съемники еще проще, которые можно сделать своими руками. Если нет съемного устройства для шкива, то можно использовать монтировки. Если один человек снимает, то по очереди, с каждой стороны отодвигая по чуть-чуть, чтобы не было перекоса. Если два, то одновременно с разных сторон резким движением выпрессовывают шкив с коленвала.

Бывает и такое, что при использовании съемника, стенки пазов шкива не выдерживают и откалываются. Поэтому, при использовании монтировок, зацеплять их надо как можно ближе к валу.

Видео

В этом видео полезные советы, как открутить гайку крепления шкива к коленчатому валу автомобильного мотора.

Вариант откручивания болта шкива коленвала поликлиновым ремнем.

Как снять шкив коленвала на ВАЗ (2108, 2109, 21099, 2110, 2111, 2112, 2113, 2114, 2115).

How to remove the crankshaft pulley bolt. Болтовое соединение.

Как затянуть шкив коленчатого вала очень быстро.

Снимает шкив коленвала на автомобиле Honda (Хонда) без спец ключа.

Если вы столкнулись с проблемой, как открутить болт шкива коленвала, эта статья для вас. Мы подробно опишем данный процесс, чтобы вы смогли легко и быстро демонтировать шкив коленчатого вала, а затем заняться его ремонтом.

Зачем нужно скручивать шкив коленвала?

Демонтаж шкива коленвала выполняется по разным причинам.

Шкив коленчатого вала

Чаще всего его приходится снимать при замене ремня ГРМ или замене уплотнительных сальников коленвала. Обычно ремень меняется либо согласно регламенту, либо с выявлением дефектов, требующих его замены. Сальники меняются при возникновении масляных подтеков из-за износа изделий.

На ВАЗ 2114 шкив коленвала крепится с помощью болта. Во время снятия возникает проблема при откручивании крепежного болта. Во-первых, к нему неудобно добираться. Во-вторых, на заводе его всегда очень сильно закручивают, чтобы он не открутился в дороге. Если крепежный элемент открутится во время движения, это может привести к дорогостоящему ремонту. Во время эксплуатации благодаря правой резьбе затяжка усиливается. Кроме того, имеет место коксование и прикипание детали. Таким образом, иногда болт очень тяжело сорвать.

Инструменты

Для успешного выполнения демонтажа шкива коленвала ВАЗ 2114 и замены расходников следует приготовить следующие инструменты:

• стандартный набор ключей;
• домкрат;
• опору или пенек;
• торцевую головку;
• удлинитель;
• съемник для шкива;
• монтировку, отвертки.

Работы удобнее проводить на подъемнике или канаве для осмотра.

Этапы работы

Для того чтобы снять шкив коленвала на ВАЗ 2114, нужно демонтировать некоторые детали и узлы. Весь процесс снятия диска коленчатого вала состоит из следующих шагов:

1. Сначала для демонтажа ремня генератора нужно выкрутить стопорный болт и ослабить болт натяжения.
2. Далее необходимо поднять перед машины и демонтировать правое переднее колесо.
3. В верхней части моторного отсека ВАЗ 2114 следует снять воздушный фильтр, грязевой щиток мотора.
4. Далее снимаем ремень генератора.
5. Чтобы зафиксировать маховик от проворачивания, нужно открыть заглушку с боковой стороны сцепления ВАЗ 2114. Затем вставить отвертку или монтировку в открывшийся проем между зубьями маховика.

   Фиксируем маховик и откручиваем болт

6. Далее переходим к откручиванию крепления. Чтобы легче было открутить, нужно на резьбовое соединение нанести специальные жидкости, которые разъедают коррозию. Для этого подойдет специальная смазка WD, тормозная жидкость, уксусная эссенция.
7. Затем накидывается головка ключа и с помощью рычага проворачивается против хода часовой стрелки так, чтобы сорвать болт со своего первоначального положения.

   Надеваем головку на болт

8. Если открутить крепежный элемент руками не удалось, можно воспользоваться стартером.

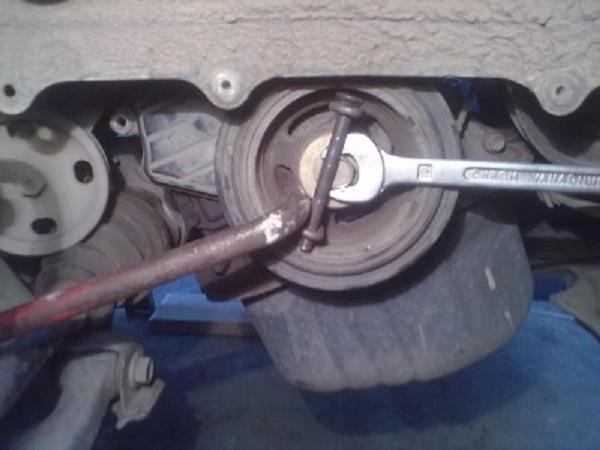

   Откручиваем болт крепления

9. Упереть рычаг, идущий от головки, в лонжерон или в пол по ходу движения вала, а затем провернуть стартер несколько раз, придав коленчатому валу импульс вращения.
10. Открутив крепежный элемент, нужно снять шкив коленвала. Он удерживается шпонкой и так просто его трудно снять. Можно воспользоваться специальным приспособлением с лапками, которые охватывают края диска.
11. При отсутствии съемника можно воспользоваться монтировками или отвертками, вставив их между коленвалом и шкивом с каждой стороны, постепенно сдвигая снимаемую деталь от вала. Точку прикосновения следует выбирать ближе к коленчатому валу.
12. Перед снятием диска желательно обстучать деревянным молотком, чтобы избежать возможного перекоса. Демонтировать деталь следует аккуратно, чтобы не повредить шпонку и паз.

После выполнения необходимой замены при обратной установке шкива коленвала посадочные места следует обработать солидолом, чтобы детали надевались без усилий. Таким образом, можно избежать перекосов.

Загрузка …

Как отвернуть болт шкива коленвала: почему все так сложно?

Знающий автомобилист тратит на процесс демонтажа шкива коленчатого вала, как правило, не более четверти часа. А вот неопытные водители при попытке снять эту деталь самостоятельно сталкиваются с множеством проблем, которые они зачастую банально не могут решить. Инструкция по проведению ремонтных работ и техобслуживанию любого современного транспортного средства содержит исчерпывающую информацию о процессе демонтажа, но, к сожалению, она не помогает автолюбителям.

Прежде всего, возникают затруднения с фиксацией коленчатого вала. Демонтировать его очень сложно, если деталь постоянно вращается, «выскальзывая» из рук. Также многим непонятно, с какой стороны подобраться к болту, на котором держится шкив. Да и сильная его затяжка обычно делает процесс снятия узла очень и очень сложным, так как демонтаж при таких условиях чреват повреждениями покрытия кузова или элементов моторного отсека автомобиля.

Все автопроизводители и специалисты автосервисов с большим усилием производят закрутку гайки либо болта шкива коленчатого вала (на одних моделях ТС механизм держится на болте, в других – на гайке).

Делается это специально во избежание самораскручивания данной детали в процессе эксплуатации транспортного средства. Если болт (гайка) выпадут во время езды, будет непросто вернуть авто к жизни, чтобы продолжить движение на нем, а сам ремонт выльется, поверьте, «в копеечку». Кроме того, описываемые крепежные детали увеличивают уровень своей затяжки самостоятельно при работе двигателя. А окончательную «нерушимость» болту придают явления коксования, залипания, коррозии.

Как снять шкив коленвала

1. Типы шкивов коленчатого вала
2. Процесс демонтажа
3. Видео

На сегодняшний день многие владельцы автомобилей предпочитают самостоятельно осуществлять профилактические и ремонтные работы, тем самым экономя свои денежные средства, которые необходимо было бы потратить на оплату труда сторонних специалистов. Есть работы, которые с первого раза выполнить достаточно просто, но чаще всего для успешного осуществления ремонта следует обладать определенным практическим опытом, подкрепленным наличием минимальной теоретической базы об устройстве автомобиля. Снять шкив коленвала самостоятельно в первый раз сложно, т.к. даже внимательное изучение соответствующего раздела инструкции по ТО машины не даст ответы на все вопросы, которые обязательно появятся у автолюбителя в процессе демонтажа. В данной статье речь будет идти о том, как снять шкив коленвала в гаражных условиях не прибегая к услугам специализированных станций ТО.

Как открутить болт шкива коленвала – решаем проблему

При помощи болта обычно крепятся шкивы переднеприводных авто. В таких ТС шкив ориентирован перпендикулярно оси машины, что, конечно же, затрудняет ремонтные работы (добраться до крепления весьма непросто). Чтобы максимально быстро и без затруднений открутить болт, желательно заранее подготовить:

• комплект автоинструментов;
• так называемый «пенек» (или «козелок»);
• автомобильный домкрат;
• головку (торцевую) с рычагом и удлинителем (головка должна подбираться по размеру болта).

Процесс при наличии указанных приспособлений выглядит следующим образом:

• снимаем колесо (естественно, перед этим нужно приподнять при помощи домкрата переднюю правую часть машины);
• устанавливаем ТС на «пенек»;
• снимаем щиток двигателя, защищающий его от попадания грязи, воздушный фильтр (они располагаются со стороны капота сверху) и ремень генератора;
• на блоке сцепления открываем заглушку, чтобы можно было зафиксировать коленвал, и заклиниваем зубья маховика, используя монтировку;
• на болт надеваем головку и начинаем его откручивать (если он не поддается, потихоньку увеличиваем длину рычага).

Рассказывать о том, как затянуть шкив коленвала и вернуть авто в состояние до ремонта, думается, не требуется. Все операции выполняются в обратном порядке.

Как открутить гайку шкива коленвала?

Эту процедуру выполнить легче при помощи рычага и удлинителя для него (можно использовать отрезок трубы относительно большой длины), а также накидного либо торцевого ключа (на 38 или на 36). Гайкой, получившей наименование «храповика», как правило, крепятся шкивы на заднеприводных ТС. Такая гайка обычно располагает специальными уступами.

Чтобы снять ее, нужно забраться под машину и ключом с удлинителем попытаться открутить элемент. В тех случаях, когда он категорически не поддается, КПП следует поставить на нейтралку, снять насвечники, упереть ключ с рычагом в лонжерон либо пол, подать импульс поворотом в замке зажигания ключа. После такой процедуры гайка легко срывается с первой или второй попытки.

Добавим, что облегчить процесс демонтажа позволяет приспособление для снятия шкива коленвала. Оно представляет собой гайку со шпилькой с 2–3-мя захватами, прикрепленными к ним (шпилька упирается в центр вала, захваты заводят за края шкива). Подобный «народный» съемник дает возможность стянуть с вала шкив без каких-либо проблем, поворачивая приспособление по часовой стрелке.

Шкив коленвала ваз 2114

Замена шкива привода генератора на переднеприводных автомобилях ВАЗ и Лада

Шкив привода генератора меняется одинаково на автомобилях «десятой серии» (ВАЗ 2110, 2111 и 2112), серии «Самара» (ВАЗ 2113, 2114 и 2115), а также «новых» моделях Лада Калина, Приора и Гранта.

Шкив привода генератора расположен на «носке» коленчатого вала двигателя со стороны первого цилиндра (правого колеса) и приводит во вращение с помощью ремня генератор и, если есть в комплектации, кондиционер и гидроусилитель руля.

Основные причины замены шкива — повреждение зубчатого венца или расслоение самого шкива.

Повреждение зубчатого венца ведет к нестабильной работе мотора. При сломанных зубьях машина может не заводиться, так как датчик коленвала (ДКВ) не может определить верхнюю мертвую точку (ВМТ) для отсчета зажигания.

Отслоение бывает на демферных шкивах (не чугунных). Дело в том, что на этих шкивах наружная часть крепится к центральной через резиновую проставку. Она выполняет роль гасителя колебаний (антирезонансную) на коленчатом валу двигателя. Бывает, что наружную обойму немного проворачивает. Тогда зубчатый шкив смещается относительно мертвой точки и как результат – машина становиться «вялой» при разгоне, нестабильными становятся обороты холостого хода (ХХ). При сильном смещении шкива автомобиль невозможно завести. Также не заведется автомобиль и с полностью отслоившейся верхней обоймой от центральной части шкива.

Такие повреждения легко диагностируются отсутствием вращения ремня генератора.

В редких случаях разбивает посадочную шпонку на валу, и шкив начинает вибрировать и проворачиваться. Если перемещения небольшие, то ЭБУ не выдает ошибки на панель приборов, но при этом двигатель на ХХ работает неустойчиво, «троит».

Проверить состояние шкива довольно легко. Для этого нужно осмотреть состояние зубчатого венца на сколы и трещины. Зубчатый венец находится на наружной обойме ближе к двигателю (указан стрелкой) и хорошо наблюдается сверху:

После этого нужно выставить первый цилиндр в ВМТ. Для этого в 8-ти клапанном моторе снимаем резиновую заглушку на КПП и добиваемся совмещения метки на маховике с прорезью на пластине:

Можно проверить по метке на распедвалу. Чтобы добраться до метки, необходимо открутить пластиковый защитный кожух. Крепиться тремя болтами «на 10» (два показаны на фотографии, нижний под шлангом с торца кожуха):

Признаки неисправности и замена датчика положения коленчатого вала на ВАЗ 2114

Для начала рассмотрим, что же такое датчик положения коленвала. Датчик положения коленчатого вала ВАЗ 2114, как и многих других моделей ВАЗ, это электромагнитное устройство передающее информацию о положении коленвала электронным «мозгам» управления двигателем. Этот датчик очень важен, от него зависит правильная работа форсунок, подающих топливо, и системы зажигания. Ломается он не часто. Но если вы собрались в дальнюю поездку желательно иметь запасной.

Датчик положения коленчатого вала ВАЗ 2114

Типы датчиков

Датчики различаются по принципу действия и конструктивным особенностям.

1. индуктивного типа. Внутри расположен металлический стержень, имеющий на наружном конце магнит. Он предназначен для намагничивания стержня. Вокруг этого стержня намотана обмотка, из медного провода, концы которой выведены в виде разъёмов для подключения проводов. Принцип работы датчика положения коленчатого вала индуктивного типа: при нахождении стального предмета рядом со стержнем на выводах появляется сигнал.
2. принцип работы датчика коленвала следующего типа немного другой. Внутри у него расположен датчик холла. При поднесении к нему металлического предмета его состояние меняется (с логического ноля на единицу и наоборот).
3. частотные. Рассмотрим, как работает датчик коленвала данного вида. Блок управления двигателя генерирует импульсы определённой частоты. Они подаются на датчик и при поднесении металлического предмета к датчику частота генерации меняется. По изменению частоты контроллер определяет наличие предмета возле датчика. Датчик реагирует на металл зубьев венца коленчатого вала (на некоторых авто он находится на моховике).

Замена датчика коленвала на ВАЗ 2114

Датчиком коленвала или положения коленчатого вала является электромагнитное устройство, которое передает данные о текущем положении коленвала на электронный блок управления двигателем. Переоценить значимость этого девайса сложно, поскольку именно от его работоспособности зависит правильность работы форсунок, отвечающих за подачу топлива, а также всей системы зажигания в целом.

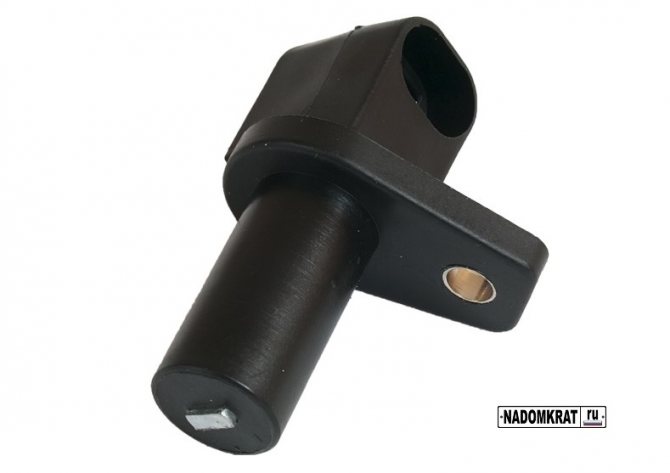

Так выглядит устройство

Практика показывает, что ДК выходит из строя достаточно редко. Но опытные водители отмечают — подобная неисправность может застать врасплох, в самый неподходящий момент.

Советуем всегда иметь у себя в машине запасной ДК. Особенно это актуально для тех, кто собирается в дальнюю поездку.

В зависимости от конструкции и принципа функционирования, выделяют три основных вида датчиков коленвала. Рассмотрим особенности каждого из них в таблице.

Тип датчика

Особенность конструкции

Как работает

Внутри него находится стержень из металла с магнитом на наружном конце. Он намагничивает стержень. Вокруг стержня есть медная обмотка, а ее концы являются разъемами для подключения проводки

Когда возле стержня находится стальной предмет, на выводах появляются сигналы

С датчиком Холла

Внутренняя конструкция такого типа датчика предусматривает наличие датчика Холла

Когда к нему подходит металлический предмет, меняется состояние с нуля на единицу и наоборот

Конструкция основана на считывании импульсных частот, которые генерируются ЭБУ

Импульсы определенной частоты подаются на датчик. При поднесении металлического объекта, частота генерации изменяется. За счет изменения частот, ДК определяет наличие возле себя предметов. Реакция происходит за счет металлических зубьев венца коленвала

Признаки неисправности

Признаки неисправности ДПКВ могут быть различные. Часто, на торце самого датчика, налипает грязь, которая может быть помехой при считывании. Также симптомы неисправности датчика коленвала могут быть следующими:

• Режим «холостого хода» нестабилен;
• Обороты двигателя растут или падают самопроизвольно;
• Падает мощность;
• Во время разгона ощущается «провал»;
• Авто плохо заводится.

В этих случаях, по большей части, датчик положения коленвала ВАЗ 2114 идет на замену.

Кроме этого, датчик коленвала ВАЗ 2114 вполне может быть исправен. А на «приборке» вылезет ошибка дпкв (0335 либо 0336). Причиной этого может быть обрыв провода возле разъёма. Это легко определяется визуально, тогда достаточно заменить разъём без замены самого датчика.

Если владелец замечает признаки неисправности датчика коленвала на своём автомобиле, то это «сигнал» о необходимости диагностики.

Не трудно догадаться, где находится датчик коленвала на ВАЗ 2114. Как и у многих других моделей ВАЗ, он крепится к двигателю, а конкретнее к масляному насосу, возле приводного шкива генератора, на его крышку. Крепится датчик с помощью одного болта, что типично для многих моделей данного семейства.

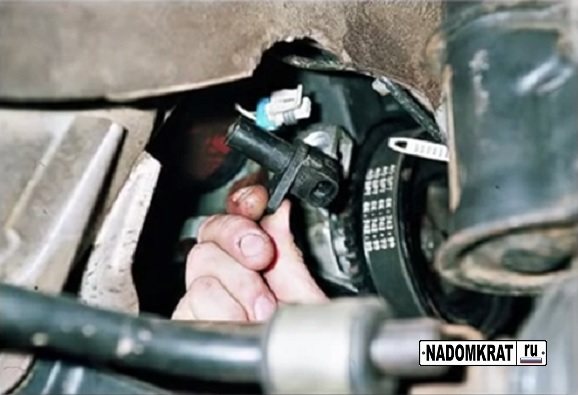

Сдесь находится датчик коленвала на ВАЗ 2114

Характерные причины поломки:

• Физическая поломка корпуса;
• Межвитковое замыкание витков обмотки, влечёт за собой изменение частоты генерации, передаваемой в блок управления (датчики частотного типа);
• Аварийный износ или утрата зубьев шкива.

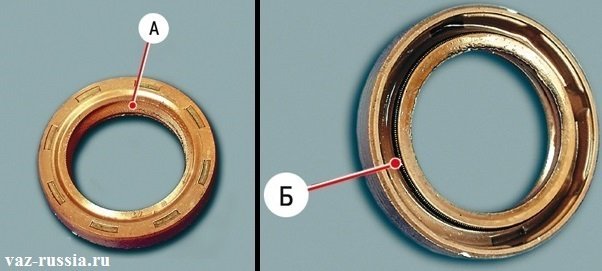

Замена сальника спереди на ВАЗ 2113-ВАЗ 2115

Примечание! Перед заменой сальника, убедитесь, что проблема именно в нём, а не вызвана системой вентиляции картерных газов. Просто данная система со временем загрязняется и масло начинает выдавливаться через сальники. Подробнее ознакомиться с данной тематикой рекомендуем в статье: «Очистка системы картерных газов на ВАЗ 2114».

Снятие

В начале необходимо снять ремень ГРМ со шкивов (инструкцию ищите в публикации: «Замена ремня ГРМ на автомобилях ВАЗ»). Затем двумя небольшими отвёртками аккуратно поддеть зубчатый шкив коленвала (фото 1). Позади вы обнаружите сальник, достаточно подковырнуть его отвёрткой вынуть из посадочного места (фото 3). Однако на коленвале стоит металлическая шпонка (фото 2, указана стрелкой). Желательно отвёрткой аккуратно подденьте и снимите её, либо следите, чтобы она не упала и не потерялась. Шпонка удерживает шкив от проворачивания, деталь важная, поэтому в случае утери идите в автомагазин за новой деталью.)

Установка

Главное – смазать сальник моторным маслом, залитым в двигатель автомобиля на данный момент. Смазывать требуется не весь сальник, а лишь рабочую кромку – место, где сальник на вал садится. Затем берётся небольшой отрезок трубы или накидная головка подходящего диаметра и с их помощью сальник запрессовывается во внутрь (фото 4). После установки заправьте сальник тонким, но не слишком острым карандашом. Проверьте, хорошо ли установилась деталь.

Примечание! Во время установки не ошибитесь со стороной, иначе сальник даст течь. У сальника есть передняя с пружинкой, указанной буквой Б, и задняя. Передний он должен заправляться внутрь, а задняя направлена наружу.

2. После проделанной работы, оденьте шкивы на места, шпонки, ремень ГРМ тоже поставьте. Отрегулируйте натяжение ремня с помощью натяжного ролика и заводите автомобиль. Первым делом обратите внимание на место, где вы ставили сальник – не должно быть протечек. Добавьте масла в автомобильный двигатель до отметки MAX, поездите некоторое время, оцените не уходит ли масло довольно быстро. Нет? Значит сальник установлен верно и через него ничего не подтекает.

Примечание! Если после замены сальника течь не прекратится, то либо он был неверно установлен, либо проблема в системе смазки, т.к. в ней большее давление.

Дополнительный видеоролик

Мы прикрепили видеоматериал по теме сегодняшней публикации, рекомендуем ознакомиться:

Проверка работоспособности

Если вы решили сами проверить исправность датчика, отнеситесь к этой процедуре ответственно и проведите её правильно. На авто ВАЗ 2114 датчик коленвала проверяется несколькими способами.

• При помощи мультиметра. Оценить исправность индукционного датчика можно по сопротивлению его катушки. В исправном изделии оно составляет 500-700 Ом.
• На мультиметре выставить предел измерения в 200 милливольт, подсоединить щупы к выводам (где присоединяются штатные провода). Провести несколько раз стальным предметом перед сердечником. Рабочий датчик будет «видеть» металл и на дисплее мультиметра будут всплески напряжения. В случае отсутствия таковых, деталь на замену.
• Но самые точные результаты при проверке даёт осциллограф. При использовании этого прибора можно гарантировать сто процентный результат, он считает всю информацию с датчика во время работы двигателя. Её можно будет наблюдать на экране прибора. Двигатель, при тестах, должен работать на различных оборотах. Начинают с восьми сот оборотов, далее две тысячи, и поднимать до шести тысяч. При линиях (на экране прибора) различной длины надо искать причину неисправности. Удалять загрязнения, проверить шкив на дефекты и так далее.

Как заменить передний сальник коленвала на ваз 2114 8/16 клапанов

Определить протекание масла переднего сальника очень трудоёмкая процедура. Для выявления обязательно нужно обследовать машину руками в области нахождения сальника. В дальнейшем необходимо завести машину взять фонарик и посмотреть, где образовываются протекания. В основном во время работы ДВС можно быстро увидеть подтекание масла это доказывает то, что сальник сильно изношенный.

Снимаем с двигателя

Неисправность определили. Приступаем к её устранению. Разберём эту операцию на примере ВАЗ 2114.

Выключаем зажигание автомобиля. Открываем капот, фиксируем его устойчиво, и визуально определяем, где находится датчик коленвала ВАЗ 2114. Перед снятием желательно удалить все загрязнения в районе его нахождения. Далее аккуратно вынимаем колодку с проводами из разъёма.

Разъем ДПКВ ВАЗ 2114

Используя ключ на «10» выкручиваем крепёжный болт.

Снятие датчика коленвала на ВАЗ 2114

Извлекаем ДПКВ ВАЗ 2114

После демонтажа датчика желательно проверить на наличие дефектов зубчатый шкив привода генератора. Так как его повреждения могут вносить ошибки в работу всей системы.

После того как убедились в отсутствии всякого рода дефектов, приступаем к сборке. Посадочное место должно быть чистым. Устанавливаем новую деталь на место и крепим болтом (момент затяжки не должен превышать 8-12 Ньютон метров). При этом используем регулировочные шайбы. Они продаются в комплекте с новым датчиком. Таким образом, используя специальный щуп, добиваемся, чтоб зазор между шкивом и сердечником датчика был один миллиметр. Допускаемая погрешность 0,41 миллиметра в большую сторону.

Зазор между шкивом и сердечником датчика коленвала на ВАЗ 2114

Процесс замены

Замену переднего сальника при наличии некоторых автослесарных навыков можно выполнить самостоятельно.

• снять защитные крышки картера и ГРМ;
• совместить метки зажигания, чтобы не сбить работу механизма газораспределения;
• снять ремень ГРМ;
• демонтировать шкив и убрать ремень генератора;
• снять шкив коленвала (понадобится съемник, не забудьте его приобрести);
• удалить маслонасос (предварительно слить масло);
• оценить состояние сальника (он может быть «дубовым» от времени или, наоборот, размякшим от масла);
• запрессовать новый сальник головкой подходящего размера.

Запрессовка переднего сальника коленвала

Замена заднего сальника чрезвычайно трудоемкий процесс, который сопутствует проверке состояния важных узлов автомобиля – коленвала и деталей сцепления.

Настоятельно рекомендуем менять задний сальник коленвала на ВАЗ 2114 в нормальном автосервисе.

Процесс замены заднего сальника коленвала таков:

• разделить двигатель и КПП;
• снять сцепление и маховик;
• вытащить старый сальник и запрессовать новый.

Попутно проверяем вал на люфт, изучаем состояние сцепления, после сборки двигателя стоит убедиться и в проходимости сапуна.

После замены понаблюдайте за работой автомобиля на холостых, убедитесь в отсутствии течей. Некоторое время постарайтесь не усердствовать с избыточным раскручиванием двигателя. Сальникам требуется время, чтобы «привыкнуть» к температурному режиму. Из-за высокого давления масла в системе их может выдавить снова.

Замена заднего сальника коленвала ВАЗ 2115 (часть 1). Ремонт в гаражных условиях.

Иногда случается так, что при работе на автомобиле есть необходимость в демонтаже коленчатого вала. И если автолюбитель с опытом сделает эту работу в течение часа, то для новичка подобная операция может стать настоящим открытием и сюрпризом. Ниже мы подробно опишем вам, как провести подобные работы правильно и в возможно короткий срок.

Подсоединяем колодку с проводами на место.

После установки и проверки зазора пробуем запустить двигатель. При уверенном запуске и устойчивой работе мотора, можно сказать, что ремонт проведён успешно.

При всём том, что поломка синхронизирующего датчика не является частой, знание её симптомов и последствий, а также способов устранения будет полезно автолюбителю.

Новые датчики есть практически в любом магазине автозапчастей. Цена ДПКВ может варьироваться в пределах 200-400 рублей. Сколько стоит датчик коленвала ВАЗ 2114 зависит от вашего региона, нахождения поблизости крупных магазинов запчастей (там обычно дешевле) и жадности продавца. Можно заказать в интернет-магазине. При покупке, захватите с собой старый, дабы не ошибиться в выборе модели. Чтоб избежать брака и повторной покупки желательно приобретать у хорошо зарекомендовавших себя продавцов.

Замена датчика положения коленвала ваз 2114

Одной из наиболее распространенных проблем машины ВАЗ-2114 является выход из строя датчика положения коленвала ДПКВ. Хрупкость и ненадежность конструкции датчика вынуждает автомобилистов, либо выкладывать немалые суммы на ремонт в автосервисе, либо обучаться азам ремонта самостоятельно, причем, по нашей нестабильной в экономическом плане жизни, лучше всего – второй вариант. Далее мы обучим вас, как заменить ДПКВ своими руками. Итак, поехали!

Датчик положения коленвала: принцип работы, виды

ДПКВ – небольшое электронное устройство, расположенное около шкива под капотом, выполняющее важнейшую функцию: передавая импульс положения коленвала мотору, датчик координирует движение форсунок, что напрямую влияет на подачу топлива, что, в свою очередь, определяет работу системы зажигания. Следить за состоянием датчика нужно регулярно, в особенности, необходимо проводить диагностику, если вы запланировали дальнюю поездку.

Датчики делятся на два вида, каждый из которых имеет свой принцип работы:

1. Индуктивный. Он состоит из магнита и металлического стержня, обмотанного медной проволокой. Индуктивный датчик подает сигнал за счет реакции на приближение стального предмета, то есть коленвала.
2. Импульсивный. Датчик состоит из холла, который меняет свое положение при приближении к нему металлического предмета. За счет этого возникают импульсы, которые затем направляются к силовому агрегату и определяют работу системы зажигания.

Признаки поломки

Определить, что датчик вышел из строя можно по следующим признакам:

1. Холостой ход дает сбои, наблюдается нестабильность в работе мотора;
2. Двигатель теряет мощность;
3. Мотор хаотично нагнетает или, наоборот, замедляет обороты;
4. Тяжелый завод;
5. Во время скоростного движения и, особенно, при разгоне, наблюдаются провалы.

Основными неисправностями может быть следующее:

1. Механическая деформация;
2. Обрыв проводов или замыкание проводов (особенно часто эта проблема встречается у бу автомобилей);
3. Износ шкива и других деталей.

Ремонт датчика сложен и в домашних условиях практически невозможен. Но замена не составляет большого труда, да и стоит он не так дорого. Давайте теперь узнаем, как заменить датчик на ВАЗ-2014.

Пошаговая инструкция замены датчика

При четком следовании инструкции, процедура замены обычно не занимает много времени.

• Первым делом, чтобы сделать дальнейшую работу безопасной, выключаем зажигание и поднимаем капот.
• Находим устройство и, если оно покрыто пылью и грязью, что наблюдается в практике автомобилистов довольно часто, обязательно, при помощи ветоши зачищаем и датчик и место его установки, дабы при монтаже нового прибора не произошло замыкания проводов.
• Теперь мы получили доступ к устройству. Положительным моментом является легкость снятия датчика, чего нельзя сказать о других деталях. Но здесь очень важно соблюдать субординацию действий: сначала путем отгибания крепежей, снимаем колодку и провода, затем, выкрутив болт, аккуратно, неспешно, снимаем ДПКВ
• На всякий случай стоит диагностировать состояние шкива, зачастую деформируются зубчатые детали, что также вызывает нарушение системы подачи топлива и приводит к ошибкам данных, передаваемых датчиком, что уже может быть опасным.
• Проверяем, чтобы место установки новой детали было чистым.
• Монтируем датчик.

Установка ведется в порядке обратном демонтажу: закручивается болт, крепеж колодки, запуск мотора, проверка данных датчика.

Важным моментом во время установки является соблюдение положенного зазора, который не должен превышать 1 мм. Если зазор слишком большой, следует подобрать устройство подходящего размера: не пытайтесь закрепить ДПКВ несоответствующего типа, так как это попустительство может привести к негативным последствиям.

Как проверить неисправность датчика прибором?

Несмотря на то, что неисправность датчика, как правило, определяется по вышеуказанным признакам, этого может быть недостаточно для верной диагностики, ведь одинаковые признаки у разного рода поломок. Провалы во время разгона могут наблюдаться и при деформации других деталей, таких как система зажигания или тормозная система, кроме того, подобное встречается при неисправности самого мотора.

Проверить датчик наверняка можно следующим методом:

Покупаем вольтметр (его несложно найти в любом автомобильном магазине) или же, мультиметр, что еще лучше. На мультиметре включаем вольтметровскую функцию, с измерением 200 мВ. Теперь подсоединяем щупы к датчику. А далее самое интересное: берем любую отвертку (обязательно с металлическим стержнем) и проводим отверткой вблизи датчика. Данные на вольтметре изменятся, следите за его данными: если прибор показывает 0.3 В, значит устройство исправно; если показания колеблются – заменяйте датчик без сомнения.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Виды датчиков коленвала ВАЗ 2114

Датчик положения коленвала имеет следующее строение:

Деталь размещается под капотом на кронштейне масляного насоса. А её зубчатый диск расположен на шкиве коленчатого вала. Она обладает очень малыми размерами, узнаваемой формой и выполнена из пластика.

Существует три вида таких элементов, которые устанавливаются на «четырку»:

1. Индуктивный или магнитный. Он состоит из металлического стержня, магнита и обмотки из меди. Деталь способна притягивать к себе предметы из металла.
2. Работающий по принципу Холла. Устройство определяет положение коленвала по изменению показаний при приближении металлического предмета. Но оно не притягивает его к себе, так как не оснащается магнитом.
3. Импульсный. При приближении коленчатого вала к такой детали, происходит прерывание исходящих от неё импульсов. Так она определяет его положение.

Обычно на ВАЗ 2114 ставят магнитные датчики. Они часто подходят также на ВАЗ 2109, 2110, «Калину», «Приору» и другие модели «АвтоВАЗа». Но встречаются и иные модели устройств на «четырнадцатой».
