Автомобили с данным двигателем

Использовался новый силовой агрегат на многих моделях автомобилей, японского производства:

Toyota Chaser

• С августа 1998 по июнь 2001 на Toyota Chaser, шестого поколения, рестайлинг, кузов Х100.
• С сентября 1996 по июль 1998 на Toyota Chaser, шестого поколения, седан, Х100.
• С сентября 1994 по август 1996 года на Toyota Chaser, пятого поколения, рестайлинг, кузов Х90.
• С октября 1992 по август 1994 на Toyota Chaser, пятого поколения, седан, кузов Х90.
• С июля 1990 по сентябрь 1992 на Toyota Chaser, четвёртого поколения, рестайлинг, кузов Х80.

Toyota Cresta

• С августа 1998 по июнь 2001 на Toyota Cresta, пятого поколения, рестайлинг, кузов Х100.
• С сентября 1996 по июль 1998 на Toyota Cresta, пятого поколения, седан, кузов Х100.
• С сентября 1994 по август 1996 года на Toyota Cresta, четвёртого поколения, рестайлинг, кузов Х90.
• С октября 1992 по август 1994 года на Toyota Cresta, четвёртого поколения, седан, кузов Х90.
• С августа 1990 по сентябрь 1992 года на Toyota Cresta, третьего поколения, рестайлинг, кузов Х80.

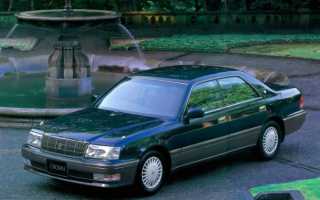

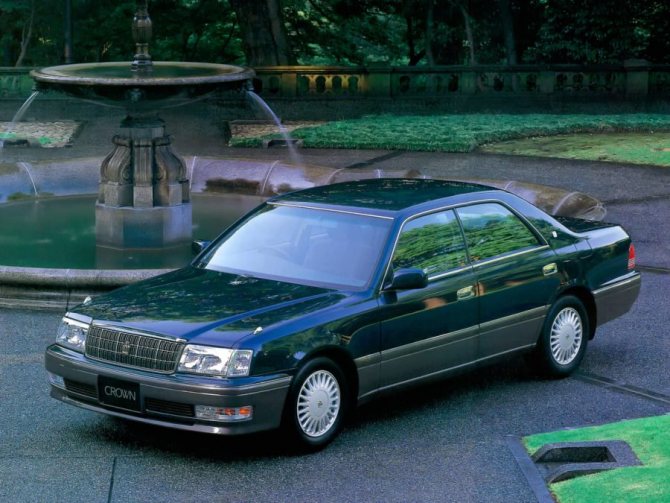

Toyota Crown

• С августа 2001 по май 2007 года на Toyota Crown, одиннадцатого поколения, рестайлинг, кузов S170.
• С августа 2001 по ноябрь 2003 года на Toyota Crown 11 поколение, рестайлинг, кузов S170.
• С декабря 1999 по июль 2001 на Toyota Crown, 11 поколения, универсал, кузов S170.
• С сентября 1999 по июль 2001 года на Toyota Crown, одиннадцатого поколения, седан S170.
• С июля 1997 по июль 2001 на Toyota Crown, десятого поколения, рестайлинг, кузов S 150.
• С июля 1997 по август 1999 года на Toyota Crown, десятого поколения, рестайлинг, S150.
• С декабря 1995 по июнь 1997 года на Toyota Crown, 10 поколения, седан, S150.
• С июля 1995 по июнь 1997 на Toyota Crown, десятого поколения, седан, S150.
• С августа 1993 по июль 1995 года на Toyota Crown, девятого поколения, рестайлинг, 9 поколение, S140.
• С октября 1991 по июль 1993 года на Toyota Crown, девятого поколения, седан S140.
• С октября 1991 по ноябрь 1999 года на Toyota Crown, восьмого поколения, второй рестайлинг, S130.
• С октября 1991 по ноябрь 1995 года на Toyota Crown, восьмого поколения, рестайлинг, S130.
• С августа 1989 по сентябрь 1991 года на Toyota Crown, восьмого поколения, рестайлинг, S130.

Toyota Mark II

• С октября 2002 по ноябрь 2004 года на Toyota Mark II, девятого поколения, рестайлинг, кузов Х110.
• С октября 2000 по сентябрь 2002 года на Toyota Mark II, девятого поколения, седан, Х110.
• С августа 1998 по 2000 год на Toyota Mark II, восьмое поколения, рестайлинг, Х100.
• С сентября 1996 по июль 1998 года на Toyota Mark II, 8-го поколения, седан, кузов Х100.
• С сентября 1994 по август 1996 года на Toyota Mark II, седьмого поколения, рестайлинг, кузов Х90.
• С октября 1992 по август 1994 года, на Toyota Mark II, седьмого поколения, седан, Х90
• С августа 1990 по август 1996 года на Toyota Mark II, 6 поколение, рестайлинг, кузов Х80.
• С августа 1990 по сентябрь 1992 года на Toyota Mark II, шестое поколение, рестайлинг, Х80.
• С декабря 2004 года по май 2007 год на Toyota Mark II Wagon Blit, первого поколения, рестайлинг, кузов Х11.
• С января 2002 по ноябрь 2004 года на Toyota Mark II Wagon Blit, первого поколения, универсал, кузов Х11.

Toyota Progres

С мая 1998 по март 2001 года на Toyota Progres, первого поколения, седан, кузов G10.

Запуск ДВС 1JZ-GE Toyota Chaser JZX100 [C063]

1jzgte Cressida

Двигатель Toyota 1JZ-GE — Легендарный Японский Атмосферник

Модификации серии двигателей 1JZ

Семейство двигателей JZ пришло на смену в 1990 году, устаревшим морально и технически моторами серии М. Новое семейство двигателей устанавливалось на новые автомобили до 2007 года. За это время было создано три модификации двигателей первого поколения JZ:

1JZ-GE

1. 1JZ-GE — базовый основной двигатель. Относиться к четырёхтактным, атмосферным, бензиновым силовым агрегатам. За годы производства выпускалось две версии данной модификации. Первая выпускалась до конца 1996 года. Она имела трамблер в системе зажигания. Степень сжатия первой версии 10:1. А её максимальная мощность при 6000 оборотов мин., составила 180 л., сил. В 1997 году вышла в серию вторая версия рассматриваемого мотора. На ней появилась система, изменяющая фазы газораспределения — VVTi. Так же изменилась конструкция ГБЦ и шатунов, из-за чего степень сжатия стала больше 10.5:1. Система зажигания, вместо трамблёра приобрела три катушки зажигания, одна катушка на два цилиндра. В результате проведённых изменений, мощность рассматриваемого силового агрегата выросла до 200 л., сил.

1JZ-FSE

2. 1JZ-FSE данный силовой агрегат вышел в свет в 2000 году. Его особенность в новой системе прямого впрыска под высоким давлением D4. Степень сжатия мотора выросла до 11:1, а мощность составляет 200 л., сил. Благодаря новой системе впрыска, расход горючего FSE значительно снизился.

1JZ-GTE

3. 1JZ-GTE, версия базового двигателя, обустроенного турбонаддувом. Причём сразу двумя турбинами СТ12А. Такая турбина дует 0.7 бар. По сравнению с базовым мотором изменилась конструкция ШПГ и головки БЦ. Для проведения проектных работ привлекали компанию Yamaha. В 1997 году свет увидела обновлённая версия 1JZ-GTE. Была добавлена система VVTi. Вместо двух турбин, установили одну, более надёжную СТ-15B. Мощность осталась такая же, как до обновления 280 л., сил., а момент вырос, был 363 Нм, а стал 378 Нм.

Работа на 1JZ-GTE vvtii на масле Такуми 5в30

Видео

Это видео о всех модификациях моторов JZ компании Toyota Motors: 1JZ-GE, 1JZ-GTE, 1JZ-FSE, 2JZ-GE, 2JZ-GTE, 2JZ-FSE.

Двигатель Toyota JZ Лучший 1JZ-GE, 1JZ-GTE, 1JZ-FSE, 2JZ-GE, 2JZ-GTE, 2JZ-FSE

Как заменить свечи зажигания на моторах JZ.

1JZ-GE Замена Свечей. Разве что-то может пойти не так? #JDMachines

На российский автомобиль Волга установили двигатель Тойота JZ-GE с коробкой автомат. На видео — соревнование тюнингованной волги и тойоты камри.

Свап двигателя 2JZ-GE.

0

Автор публикации

не в сети 1 месяц

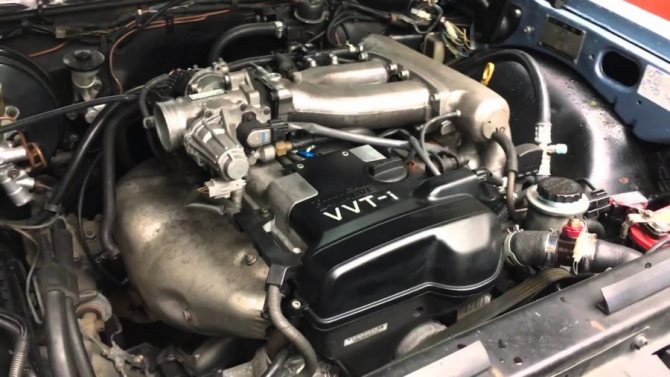

Описание силового агрегата

Двигатель 1JZ-GE является основным силовым агрегатом линейки двигателей серии JZ. Шесть цилиндров двигателя имеют рядное расположение. Двигатель размещается в автомобиле продольно и используется только с автоматическими коробками передач.

Данная серия двигателей пришла на смену моторами серии М, и полностью заменила её на главном конвейере в 1990 году. Рассматриваемый силовой агрегат выпускался до 2007 года. Корпус двигателя, он же блок цилиндров выполнен из особо прочного чугуна. На семи опорах, внутри БЦ, установлен коленчатый вал с шестью шатунными и семью опорными шейками коленвала. Крышки опор обработаны совместно с опорами, поэтому они не взаимозаменяемые детали.

Масляная система двигателя имеет трохоидный насос, редукционный клапан, систему магистральных масляных каналов, фильтр очистки и другие детали. При использовании рекомендованного производителем масла и своевременной замене моторной смазки проблем с системой обычно не возникает.

Система охлаждения

Система охлаждения замкнутого типа, имеет принудительную циркуляцию с помощью водяного насоса. Рукава для циркуляции охлаждающей жидкости, расположены в корпусе блока цилиндров и головки БЦ. Помпа, она же водяной насос, в работу приводиться общим ремнём, приводящим в работу всё навесное оборудование.

Система питания

Система питания инжекторного типа, состоит из двух: механической и электронной, основных частей. Электронная часть представлена множеством датчиков и ЭБУ. Механическая имеет такие детали:

• форсунки и топливную рампу;
• регулятор давления;
• топливные магистрали, фильтр, бак;
• топливный насос, работающий от электричества.

Электронная часть собирает и обрабатывает данные о процессах происходящих в двигателе. А затем даёт команду на исполнительные органы, то есть механическую часть.

ГБЦ

Головка блока выполнена из алюминиевого сплава. Она общая для всех шести цилиндров. В верхней части головки, размещены два распределительных вала. Один вал на впуск, другой на выпуск отработанных газов. На каждом валу по 12 клапанов. Гидравлические компенсаторы на этом моторе не предусмотрены. За семнадцать лет производства было создано две версии двигателей 1JZGE. Первая версия не имела систему изменения фаз газораспределения, она выпускалась до конца 1996 года. Вторая версия, находящаяся в производстве с 1997 года с VVTi имела мощность 200 л., сил., что больше чем у первой версии, мощность которой 180 л., сил.

ГРМ

Двигатель 1JZGE обустроен одним ремнём, для привода всего навесного оборудования, в том числе и привода ГРМ. Ремень используется американского производства, качество которого хуже, чем японское. И хотя производитель заявляет ресурс работы в 100 тыс., км., верить этому не нужно. Тем более, что он один приводит в работу всё навесное оборудование. Лучше не ждать, пока он лопнет, а заменить заранее. Единственное, что радует в этом случае, то что клапана не встречаются с поршнями.

Впускной коллектор имеет конструкцию переменной геометрии, его ещё называют двухступенчатым коллектором. Конструкция системы зажигания двигателя, зависит от года выпуска. Так до конца 1996 года применялась бесконтактная система, в виде трамблёра. А с 1997 г., используется электронная СЗ DIS3. В ней используются три катушки, одна катушка обеспечивает искрой два цилиндра.

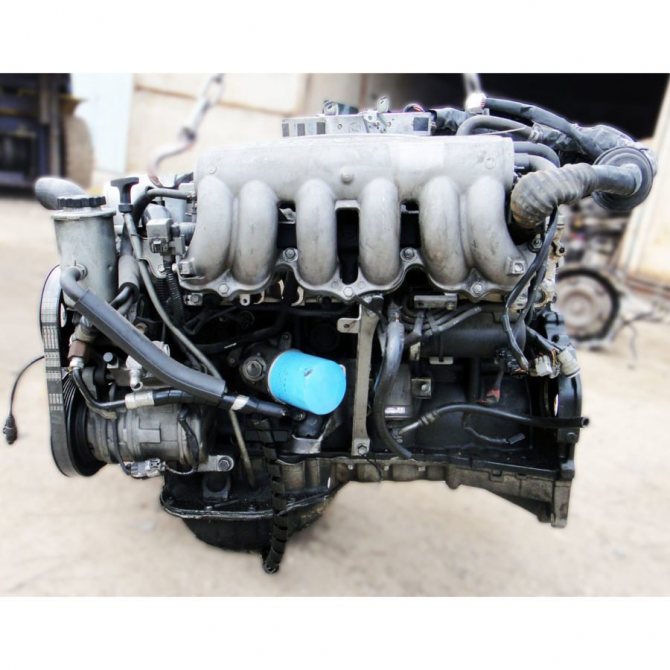

Описание двигателя 1JZ GE

Рядная «шестёрка» 1JZ GE — преёмник двигателя 1G. Стал выпускаться с 1990 года. Первое поколение оснащалось трамблёром, после рестайлинга — устанавливалось катушечное зажигание. С 2003 года двигатель вытеснил более усовершенствованный 4GR-FSE.

В 1JZ GE задействованы: блок из чугуна, 2 распредвала, ремень ГРМ. От обрыва ремня не гнет клапана, что продлевает ресурс силового агрегата. На двигателе нет гидрокомпенсаторов. Настройку клапанов надо проводить вручную, каждые 50 тыс. км пути, используя специальные корректировочные шайбы. Устройство ДВС несложное, разобраться может даже новичок.

В 1996 году мотор 1JZ GE претерпел рестайлинг. Изготовителем были модернизированы системы охлаждения и газораспределения, изменена головка блока цилиндров для двигателя. Модернизация внесла систему VVTi, увеличила степень сжатия. Появились катушки зажигания вместо трамблёра. Мощность модернизированного атмосферника составила 200 л. с.

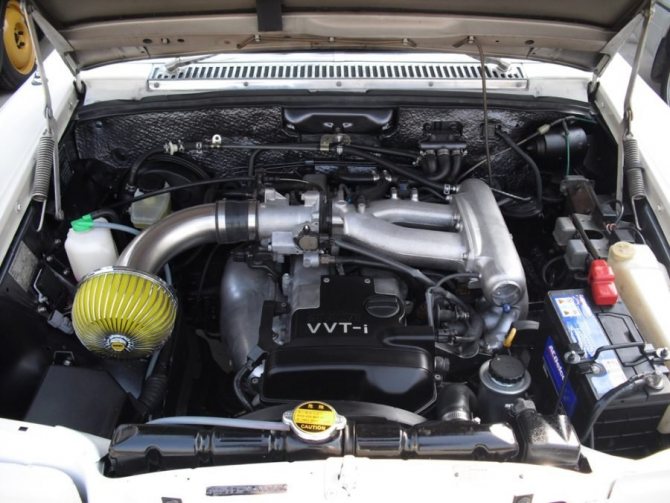

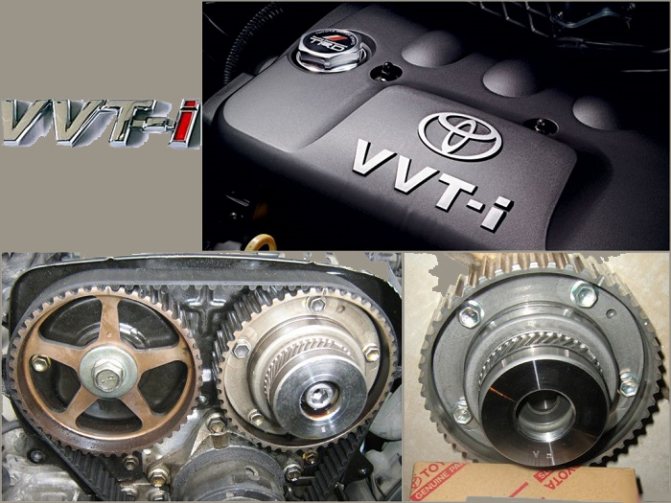

Система VVTi была введена на моторы после рестайлинга 1996 года. Это уникальная тойотовская разработка газораспределительного механизма, означающая интеллектуальное изменение фаз газораспределения

Недостатки и слабые места ДВС

Серьёзных, проблемных недостатков у рассматриваемого двигателя нет. Но конструкцию нельзя назвать безупречной. У данного ДВС есть такие слабые стороны:

• маслоприёмник насоса имеет большую длину. Из-за этого, трущиеся детали двигателя, при запуске мотора, какой-то промежуток времени испытывают масляное голодание;
• масляная система, осень чувствительна к качеству применяемой моторной смазки. Несвоевременная замена или используемое масло плохого качества, может быстро привести к выходу из строя системы VVTi и задирам на шейках коленчатого вала;
• двигатель не переносит влажность. Особенно это касается электроники. После мойки машины, возможны различные сбои в системе управления ДВС;
• у модуля дроссельной заслонки, непродуманная конструкция. Элементы модуля ограничивают возможность доступа к свечам зажигания, находящимся по средине.

Технические данные

• 1JZ GE — четырёхтактный, бензиновый двигатель, шесть цилиндров которого размещены в один ряд, размещение двигателя в моторном отсеке автомобиля продольное.
• Страна производитель ДВС, Япония. Компания изготовитель Tahara Plant. Период производства с 1990 по 2000 годы.
• Материал изготовления БЦ — особо прочный чугун. ГБЦ выполнена из алюминиевого сплава. Система питания топливом — инжекторная, электронный впрыск.
• Система газораспределения — DOHS, имеет два вала, верхнего расположения, 24 клапана, систему VVTi после 1996 года.
• Диаметр цилиндров больше длинны хода поршня 86 и 71.5 мм соответственно. Точный объём цилиндров составляет2492 куб., сантиметра.
• Мощность силового агрегата 180 и 200 л., сил, при 6 тыс., оборотов мин., в зависимости от года производства. Крутящий момент 235 и 255 Нм., при 4 тыс., оборотов мин, в зависимости от версии двигателя.
• Система зажигания бесконтактная, трамблер. После 1996 система зажигания DIS 3. Три катушки на 6 цилиндров.
• Нормы соответствия европейским стандартам по выбросам вредных веществ Евро 2 до 1996 года и Евро 3 после.
• Вес силового агрегата без АКПП 207-217 кг. Нормальная температура рабочего двигателя составляет 90C.

Технические характеристики двигателя 1JZ GTE

При нормальном и своевременном уходе, применении высокосортного масла, этот силовой агрегат можно назвать неубиваемым. Его ресурс легко переваливает за 500 тыс. км.

Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

Сходства и отличия 1JZGE от своего прототипа 7 М

Легендарная модель 1JZGE впервые увидела свет на седане с маркировкой MarkII X80. Конструкция и устройство новой модели имеет много сходств со своим предшественником 7 М. У обеих моделей, шести цилиндровый БЦ выполненный из чугунного сплава. Так же, ГБЦ обоих двигателей имеет два распределительных вала, 24 клапана без гидравлических компенсаторов, привод ГРМ ременной, система зажигания бесконтактная с трамблёром.

Отличий между двумя похожими моторами, тоже было не мало:

• на новом ДВС все навесные механизмы приводились в работу одним общим ремнём;
• масляный насос используется другой конструкции, трохоидного типа;
• впускной коллектор выполнен двухступенчатым, с переменной геометрией ACIS.

Через шесть лет прошла серьёзная модернизация, и отличий от 7 М стало больше. Появилась система, изменяющая фазы газораспределения. Изменения претерпела система зажигания, вместо трамблёра стали использовать катушечное зажигание DIS3.

Характерные неисправности и пути их устранения

1. Двигатель не заводится в морозную погоду или после мойки. Причина в том, что мотор боится влаги. Решение проблемы в соответствующем уходе за мотором.
2. Если двигатель троит, то нужно проверить исправность катушек зажигания и клапана VVTi.
3. Если плавают обороты на 1JZ, то нужно чистить дроссельную заслонку, клапан и датчик холостого хода. После этих процедур нормальная работа ДВС должна восстановиться.
4. Большой расход горючего на ДВС 1JZ дело не редкое, это часто встречающаяся проблема. Чаще всего причина, в кислородном датчике. Его второе название — лямбда-зонд. Он даёт информацию о наличии кислорода в отработанных газах и корректирует подачу топлива. Если датчик даёт ошибочную информацию, то естественно, что подача топлива увеличивается.
5. Стук в моторах 1JZ часто бывает связан с выходом из строя муфты VVTi. Так же стук может быть связан с увеличенными тепловыми зазорами в клапанах. После солидного пробега могут стучать шатунные или коренные вкладыши. Проблему решит замена муфты VVTi, регулировка тепловых зазоров в клапанах и в последнем случае капитальный ремонт ДВС.
6. Повышенный расход моторной смазки на 1JZ дело привычное, особенно после приличного пробега. Раскоксовка поможет, но не надолго. Лучше сразу заменить сальники клапанов и поршневые кольца. Наверняка избавиться от неприятностей, поможет замена мотора на контрактный ДВС.
7. Слабым местом на 1JZ является вискомуфта, её, как и помпу можно назвать расходными деталями. После пробега в 100 тыс., км они подлежат замене, даже если не имеют признаков неисправности.

Описание устройства мотора 1JZ GTE

Двигатель компании Toyota под названием 1JZ GTE является турбированным мотором. А вот привод газораспределительного механизма тут был ременным. Инженеры компании устанавливали на него ремень марки «Gates». Эта надежная деталь ГРМ изнашивалась только после 100 000 километров пробега.

Главным отличием являлось наличие двух турбин. Инженеры устанавливали на него турбины модели CT12A. Обязательно ставился интеркулер. А вот первые двигатели 1JZ GTE имели систему поджига DIS3. Второе поколение моторов ее уже не получило.

У этого семейства моторов был еще мощный движок. Это 2JZ GTE. Мотор имел объем 3 литра.

Второе поколение движков 1JZ GTE отличалось от первого одной турбиной модели СТ15В. Фазорегулятор модификации VVTi устанавливался только на впускном валу. Степень сжатия поднялась с 8,5 до 9. А крутящий момент мотора вырос на 20 Нм.

Внимание! ГБЦ для всех моторов 1JZ GTE и 2JZ GTE разрабатывала компания Yamaha.

Свечи на этом движке оснащены собственными катушками зажигания. Устанавливаются на крышку клапана. Это место сильно греется у рабочего мотора. Но об этих неисправностях чуть позже.

Похожая статья Что лучше и в чем отличие 8 и 16 клапанного двигателя

Двигатель 1JZ GTE устанавливался на Тойоту Crown Majesta и некоторые другие автомобили. При выборе транспортного средства с этим двигателе желательно использовать бензин с высокооктановым числом. А именно в качестве топлива двигателю подходит только АИ98.

С бензином марки АИ98 двигатель прослужит автовладельцу дольше, нежели, если последний будет использовать низкооктановое топливо.

Модель агрегата не имеет гидрокомпнесаторов. Поэтому автовладельцу придется самостоятельно или в с помощью опытных механиков в сервис-центре регулировать тепловые зазоры клапанов. При обрыве ремня ГРМ клапана на этом двигателе не гнутся. Подобных случаев не наблюдалось во всех модификациях серии, кроме 1JZ FSE.
