Снятие и разборка двигателя

Запрессовка пальца в верхнюю головку шатуна

1 – оправка; 2 – регулировочная гайка; 3 – поршень; 4 – поршневой палец;

5 – направляющая втулка; 6 – шатун; 7 – винт. ПОРЯДОК ВЫПОЛНЕНИЯ

Снимаем капот и аккумуляторную батарею, сливаем масло и охлаждающую жидкость из двигателя. Снимаем корпус воздушного фильтра и подводящий фланец карбюратора. Отсоединяем провод «массы» от двигателя, тросы приводов дроссельной и воздушной заслонок карбюратора. Отсоединяем провода от стартера, генератора, карбюратора, распределителя зажигания, датчиков давления масла и температуры охлаждающей жидкости. Снимаем термостат, подводящие и отводящие шланги системы охлаждения двигателя и насос охлаждающей жидкости. Отсоединяем подводящий шланг топливного насоса, шланг вакуумного усилителя тормозов, шланги радиатора отопителя. Снимаем коробку передач, сцепление, отсоединяем приемную трубу от выпускного коллектора. Закрепляем тросы подъемного устройства за штатные рымы на двигателе. Слегка натянув трос подъемного устройства, с двух сторон двигателя ключами «на 12» и «на 13», отворачиваем болты крепления кронштейнов передних опор к подушкам. Поднимаем двигатель и выводим из моторного отсека.

Снимаем головку блока цилиндров, генератор, поддон картера, насос, маховик, крышку насоса охлаждающей жидкости, цепь и звездочки, маслоотделитель (см. соответствующие разделы). Ключом «на 10» отворачиваем две гайки отводящей трубки радиатора отопителя и снимаем трубку. Ключом «на 13» отворачиваем три болта крепления насоса к блоку цилиндров. Снимаем насос и прокладку. Ключом «на 13» отворачиваем четыре гайки крепления кронштейна передней опоры к блоку цилиндров… …и снимаем кронштейн.

Аналогично демонтируем кронштейн с другой стороны двигателя. Головкой «на 17» отворачиваем два болта крепления кронштейна генератора и снимаем кронштейн. Ключом «на 10» отворачиваем болт кронштейна сливной трубки и снимаем кронштейн. Ключом «на 10» отворачиваем шесть болтов задней крышки… …и снимаем крышку. Головкой «на 14» отворачиваем гайки крышки шатуна. Снимаем крышку шатуна.

Упираясь деревянной ручкой молотка в разъем нижней головки шатуна, выталкиваем поршень из цилиндра. Извлекаем поршень с шатуном.

Аналогично вынимаем поршни с шатунами из других цилиндров. В нижних головках и крышках шатунов установлены сталеалюминиевые вкладыши. Для фиксации вкладышей на них выполнены замки, которые входят в соответствующие прорези постелей. На боковых поверхностях нижних головок шатунов и крышках выбиты порядковые номера цилиндров. При сборке шатунов номера должны располагаться на одной стороне. При установке поршней в цилиндры метка «П» должна быть обращена вперед по ходу автомобиля. Зажав шатун в тиски, снимаем два компрессионных… …и маслосъемное кольца. Установив поршень на деревянную оправку, выбиваем палец. Головкой «на 17» отворачиваем болты пяти коренных крышек коленчатого вала. На крышках нанесены метки, соответствующие их порядковому номеру (счет — от носка коленчатого вала). Снимаем коренные крышки. В крышках установлены сталеалюминиевые вкладыши, фиксируемые замком. Из проточек блока пятого коренного подшипника извлекаем два полукольца упорного подшипника коленчатого вала. При установке полуколец в блок их поверхности с выемками должны быть обращены к поверхностям коленчатого вала. Извлекаем коленчатый вал из блока. Сталеалюминиевые вкладыши, установленные в постелях 1-го, 2-го, 4-го и 5-го коренных подшипников, имеют проточку. Вкладыш 3-го подшипника проточки не имеет (аналогичен вкладышам, установленным в коренные крышки). Поддеваем отверткой сегментную шпонку… …и извлекаем ее из шпоночного паза.

Сборку двигателя производим в обратной последовательности. При сборке новой шатунно-поршневой группы проверяем, чтобы смазанный маслом поршневой палец входил в отверстие бобышек поршня от усилия большого пальца руки. Но в то же время он не должен выпадать из поршня в вертикальном положении. Поршень, шатун и палец заранее подготавливаем к сборке. Палец монтируем на универсальную оправку (см. рисунок). Размер А вычисляем по формуле:

А = 0,5 • (D – B – C + 27) мм, где D – диаметр поршня, В – длина пальца, С – расстояние между бобышками, 27 мм – ширина головки шатуна (размер точный, контролируемый).

Винт 7 не затягиваем, так как при нагреве от шатуна палец удлинится и винт может заклинить. Для сборки поршней с шатунами нагреваем шатун на электроплитке или в муфельной печи (до 240°С). Нагретый шатун зажимаем в тиски. Сборку поршня с пальцем и нагретым шатуном производим быстро, так как после охлаждения шатуна изменить положение поршневого пальца не удастся. Надеваем поршень на шатун, обеспечивая совпадение отверстий в верхней головке шатуна и бобышках поршня. Вводим оправку с пальцем в отверстие бобышки поршня и проталкиваем в головку шатуна. При этом поршень должен прижиматься бобышкой к головке шатуна в направлении запрессовки пальца. При установке поршневых колец их замки относительно друг друга должны располагаться через 120°. Если на торцевых поверхностях колец нанесена метка ТОР, то при установке кольца на поршень метка должна располагаться сверху. Выточка на наружной поверхности второго компрессионного кольца (скребкового) должна быть обращена вниз. Крышки коренных подшипников и крышки шатунов устанавливаем так, чтобы замки вкладышей располагались рядом друг с другом. Вкладыши коренных и шатунных подшипников, полукольца упорного подшипника, поршни и поршневые кольца перед установкой смазываем моторным маслом.

Поэтапная схема ремонта двигателя ваз 2106

Разборка двигателя

Снятый двигатель 2106 устанавливается на ремонтный стенд и производится снятие следующих его элементов:

• Крышка воздушного фильтра. фильтр и сам корпус фильтра;
• Карбюратор;
• Впускной и выпускной коллекторы и прокладки коллекторов;
• Патрубки подачи и обратки на радиатор печки;
• Кронштейны подушек двигателя;
• Высоковольтные провода и свечи зажигания;
• Бензонасос;
• Трамблер;
• Крышка отсоса картерных газов с направляющей для масляного щупа;
• Ремень генератора;
• Генератор;
• Помпа;
• Крепление шкива коленчатого вала;
• Сам шкив;
• Крышка клапанов;
• Передняя крышка блока;
• Натяжитель цепи;
• Башмак натяжителя и успокоитель цепи;
• Цепь ГРМ;
• Вал вспомогательных механизмов (поросенок);
• Звездочка цепи на коленчатом валу;
• Крепление звездочки распределительного вала;
• Корпус распредвала (постель);
• Снимается головка блока цилиндров и прокладка головки блока.

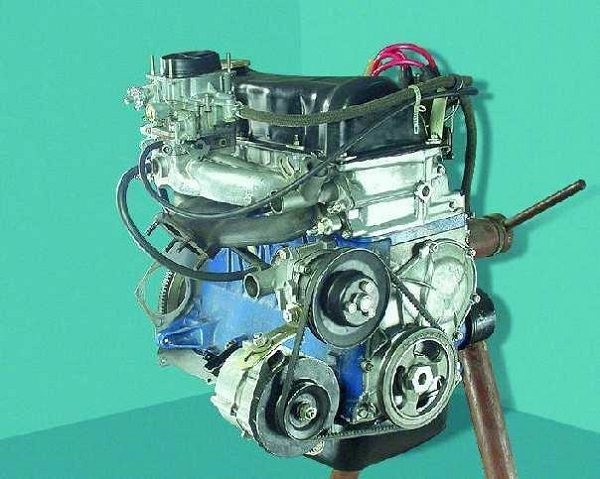

Устройство двигателя ВАЗ 2106

Конструкцию силового агрегата ВАЗ 2106 составляют четыре системы и два механизма.

Таблица: системы и механизмы двигателя ВАЗ 2106

Системы	Механизмы
Питания	Кривошипно-шатунный
Зажигания	Газораспределительный
Смазки
Охлаждения

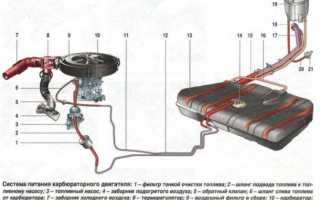

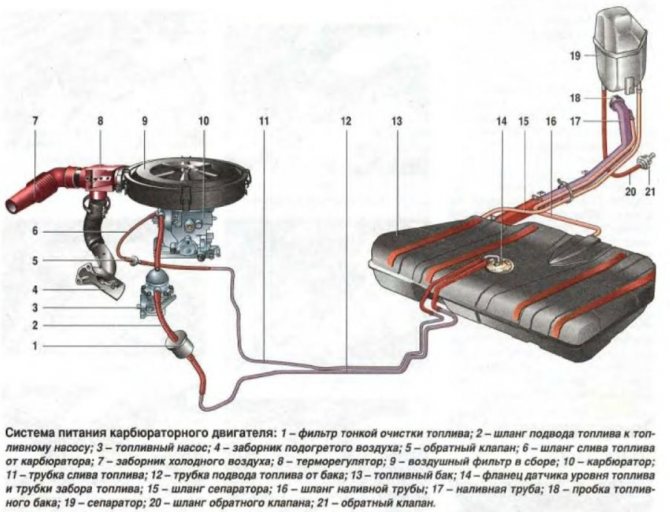

Система питания ВАЗ 2106

Система питания предназначена для очистки горючего и воздуха, приготовления из них топливно-воздушной смеси, своевременной подачи её в цилиндры, а также отвода выхлопных газов. В ВАЗ 2106 она состоит из следующих элементов:

• бак с датчиком уровня топлива;
• топливный фильтр;
• бензонасос;
• карбюратор;
• фильтр очистки воздуха;
• топливо- и воздухопроводы;
• впускной коллектор;
• выпускной коллектор.


  Топливо из бака подается в карбюратор при помощи насоса механического насоса

Как работает система питания ВАЗ 2106

Подача топлива из бака осуществляется при помощи бензонасоса диафрагменного типа. Устройство имеет механическую конструкцию и приводится в движение толкателем от эксцентрика вала привода вспомогательных агрегатов. Перед бензонасосом стоит фильтр тонкой очистки, который задерживает мельчайшие частицы мусора и влагу. С бензонасоса горючее подаётся в карбюратор, где оно смешивается в определённой пропорции с предварительно очищенным воздухом, и в виде смеси попадает во впускной коллектор. Выхлопные газы отводятся из камер сгорания через выпускной коллектор, приёмную трубу и глушитель.

Видео: принцип работы системы питаня карбюраторного двигателя

Система зажигания ВАЗ 2106

Изначально «шестёрки» комплектовались контактной системой зажигания. Она состояла из следующих узлов:

• выключатель (замок) зажигания;
• аккумулятор;
• генератор;
• катушка зажигания;
• распределитель напряжения с прерывателем;
• высоковольтные провода;
• свечи.

  Двигатели ВАЗ 2106 оснащались контактной и бесконтактной системами зажигания

В дальнейшем система зажигания была несколько модернизирована. Вместо прерывателя, который использовался для создания электрического импульса и требовал постоянной регулировки контактов, были применены электронный коммутатор и датчик Холла.

Принцип работы контактной и бесконтактной систем зажигания ВАЗ 2106

В контактной системе при повороте ключа зажигания с аккумуляторной батареи подаётся напряжение на катушку, выполняющую роль трансформатора. Проходя через её обмотки, напряжение повышается в несколько тысяч раз. Дальше оно следует к контактам прерывателя, где превращается в электрические импульсы и поступает на бегунок распределителя, который «разносит» ток по контактам крышки. Каждому контакту соответствует свой высоковольтный провод, который соединяет его со свечей зажигания. Через него импульсное напряжение передаётся на электроды свечи.

Бесконтактная система работает несколько иначе. Здесь датчик Холла, установленный в корпусе распределителя, считывает положение коленчатого вала и отправляет сигнал на электронный коммутатор. Коммутатор, основываясь на полученных данных, подаёт электрический импульс низкого напряжения на катушку. С неё ток опять поступает на распределитель, где «раскидывается» на свечи посредством бегунка, контактов крышки и высоковольтных проводов.

Видео: контактная система зажигания ВАЗ 2106

Система смазки ВАЗ 2106

Система смазки силовой установки ВАЗ 2106 относится к комбинированному типу: к одним деталям масло подводится под давлением, а к другим — путём его разбрызгивания. Ее конструкция состоит из:

• картера для хранения смазки;

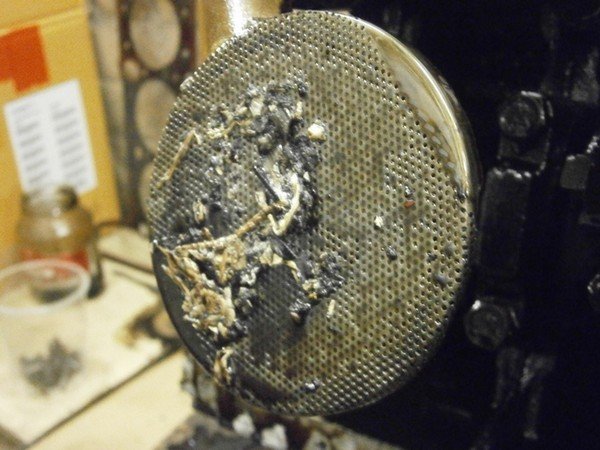

• маслонасоса с маслоприемником, редукционным клапаном и фильтром грубой очистки;
• масляного фильтра тонкой очистки;
• масляных каналов, расположенных внутри блока цилиндров и ГБЦ;
• датчика аварийного давления смазки.

  Система смазки ВАЗ 2106 дополнительно выполняет функцию охлаждения

Как работает система смазки ВАЗ 2106

Циркуляция смазки в системе обеспечивается масляным насосом. Он имеет простую механическую конструкцию, основу которой составляют две шестерни (ведущая и ведомая). Вращаясь, они создают разрежение на входе насоса и напор на выходе. Привод устройства обеспечивается от вала вспомогательных агрегатов через его шестерню, которая находится в зацеплении с шестерней маслонасоса.

Выходя из насоса, смазка по специальному каналу подаётся к полнопоточному фильтру тонкой очистки, а с него в главную масляную магистраль, откуда разносится к подвижным и греющимся элементам двигателя.

Видео: работа системы смазки ВАЗ 2106

Система охлаждения

Система охлаждения силового агрегата ВАЗ 2106 имеет герметичную конструкцию, где хладагент циркулирует под давлением. Она служит одновременно и для охлаждения двигателя, и для поддержания его рабочего теплового режима. Конструкцию системы составляют:

• жидкостный насос (помпа);
• термостат;
• радиатор с электровентилятором;
• датчик включения вентилятора охлаждения;
• температурный датчик;
• радиатор отопителя;
• расширительная ёмкость;
• соединительные патрубки;
• рубашка охлаждения двигателя.

  Двигатель ВАЗ 2106 оснащен жидкостной системой охлаждения закрытого типа

Как работает система охлаждения ВАЗ 2106

Рубашка жидкостного охлаждения — это сеть каналов, находящихся внутри ГБЦ и блока цилиндров силового агрегата. Она полностью заполнена охлаждающей жидкостью. Во время работы мотора коленчатый вал посредством клиновидного ремня вращает приводной шкив ротора жидкостного насоса. На другом конце ротора расположена крыльчатка, которая заставляет хладагент циркулировать по рубашке. Таким образом, в системе создаётся давление, равное 1,3–1,5 атмосфер.

Перемещаясь по каналам силового агрегата, хладагент снижает его температуру, но нагревается сам. Когда жидкость попадает в радиатор охлаждения, она отдаёт тепло трубкам и пластинам устройства. Благодаря конструкции теплообменника и постоянно циркулирующему воздуху её температура снижается. Дальше хладагент опять поступает в двигатель, повторяя цикл. При достижении охлаждающей жидкостью критических показателей температуры срабатывает специальный датчик, который включает вентилятор. Он осуществляет принудительное охлаждение радиатора, обдувая его с тыльной стороны потоком воздуха.

Для того чтобы двигатель быстрее прогревался в холодное время и не перегревался летом, в конструкцию системы включён термостат. Его роль заключается в регулировании направления охлаждающей жидкости. Когда мотор холодный, устройство не пускает хладагент в радиатор, заставляя его двигаться только внутри двигателя. При нагревании жидкости до температуры 80–850С термостат срабатывает, и хладагент циркулирует уже по большому кругу, заходя для охлаждения в теплообменник.

Нагреваясь, охлаждающая жидкость увеличивается в объёме, и ей нужно куда-то деваться. Для этих целей служит расширительная ёмкость — пластиковый бачок, где собираются излишки хладагента и его пары.

Кроме снижения температуры двигателя и поддержания его теплового режима, система охлаждения служит ещё и для отопления салона. Достигается это за счёт дополнительного радиатора, установленного в модуле отопителя. Когда хладагент поступает в него, его корпус становится горячим, благодаря чему нагревается воздух, который находится в модуле. Тепло поступает в салон благодаря электрическому вентилятору, установленному на входе «печки».

Видео: схема работы системы охлаждения ВАЗ 2106

Кривошипно-шатунный механизм ВАЗ 2106

Кривошипно-шатунный механизм (КШМ) является основным механизмом силовой установки. Он служит для преобразования возвратно-поступательного движения каждого из поршней во вращательное движение коленвала. Механизм состоит из:

• блока цилиндров;
• головки блока;
• коленвала;
• маховика;
• элементов поршневой группы (шатунов, поршней, поршневых колец и пальцев).

  Кривошипно-шатунный механизм служит для преобразования возвратно-поступательного движения поршней во вращательное движение коленчатого вала

Принцип работы КШМ

Поршень своим днищем принимает усилие, создаваемое давлением сгорающей горючей смеси. Он передаёт его шатуну, на котором сам закреплён при помощи пальца. Последний, под действием давления движется вниз и толкает коленчатый вал, с которым его нижняя шейка имеет шарнирное соединение. Учитывая, что поршней в двигателе ВАЗ 2106 четыре, и каждый из них двигается независимо друг от друга, коленвал вращается в одну сторону, подталкиваемый поршнями поочерёдно. Конец коленчатого вала оборудован маховиком, который призван глушить вращательные колебания, а также усиливать инерцию вала.

Каждый поршень оснащён тремя кольцами. Два из них служат для создания давления в цилиндре, третье — для очистки стенок цилиндра от масла.

Видео: кривошипно-шатунный механизм

Газораспределительный механизм ВАЗ 2106

Газораспределительный механизм (ГРМ) двигателя нужен для обеспечения своевременного впуска топливно-воздушной смеси в камеры сгорания, а также выпуска из них продуктов сгорания. Иными словами, он должен вовремя закрывать и открывать клапаны. В конструкцию ГРМ входят:

• распределительный вал;
• клапаны;
• толкатели;
• штанги толкателей;
• коромысла;
• элементы привода (звёзды распредвала и коленвала, приводная цепь с успокоителем, натяжитель, башмак).

  Газораспределительный механизм ВАЗ 2106 приводится в действие при помощи цепной передачи от коленчатого вала

Как работает ГРМ ВАЗ 2106

Главным элементом ГРМ двигателя является распределительный вал. Именно он с помощью кулачков, расположенных по всей его длине, через дополнительные детали (толкатели, штанги и коромысла) приводит в действие клапаны, открывая и закрывая соответствующие окна в камерах сгорания.

Коленчатый вал посредством натянутой цепи вращает распредвал. При этом скорость вращения последнего благодаря разнице в размерах звёзд меньше ровно в два раза. Во время вращения кулачки распределительного вала воздействуют на толкатели, которые передают усилие на штанги. Последние нажимают на коромысла, а те надавливают на стержни клапанов.

В работе механизма очень важна синхронность вращения коленчатого и распределительного валов. Малейшее смещение одного из них приводит к нарушению фаз распределения газов, что негативно сказывается на функциональности силового агрегата.

Видео: принцип работы газораспределительного механизма

Ремонт двигателя на ВАЗ 2106 своими руками -порядок работ.

Итак, прежде чем начать капитальный ремонт двигателя необходимо снять его, чтобы получить доступ ко всем поврежденным механизмам. Чтобы сделать ремонт двигателя вам понадобятся следующие инструменты и механизмы:

• инструменты для ремонта (ключи, молоток, отвертка и другие);
• запасные детали к двигателю.

Процедура разборки двигателя выглядит таким образом:

1. Открутите болт крепление рамы, которая устанавливается при извлечении двигателя.
2. Отпустите хомут, снимите шланг топливного насоса.
3. Снимите насос, открутив перед этим гайки, которым он крепится.
4. Вытащите проставку. Она размещена под топливным насосом.
5. Уберите прослойку, которая находится между блоком цилиндров и проставкой.
6. Снимите провода свечей зажигания.
7. Извлеките прижимную пластину.
8. Рассоедините шланг и вакуумный регулятор.
9. Снимите распределитель зажигания.
10. Открутите гайки крепления генератора, снимите шайбы, ремень и сам генератор.
11. Расслабив затяжку хомута, снимите шланг подогрева впускного трубопровода.
12. Извлеките насос охлаждающей жидкости, предварительно открутив все необходимые болты.
13. Снимите шланги карбюратора, системы вентиляции картера и шланг подачи разрежения к регулятору распределителя зажигания.
14. Снимите шланг системы вентиляции.
15. Избавьте ось промежуточного рычага привода дроссельной заслонки карбюратора от шайбы.
16. Снимите тяги привода дроссельной заслонки.
17. Извлеките с разбираемого устройства масляный фильтр.
18. Открутите гайку крепления крышки сапуна, и снимите ее вместе с маслоуказателем.
19. Извлеките датчик давления масла.
20. Снимите шкив коленвала, открутив гайку крепления его к блоку двигателя.
21. Отверните болты, предназначенные для крепления картера.
22. Снимите крышку блока цилиндров после того, как открутите крепежные гайки и болты.
23. Снимите крышку головки блока цилиндров, а также пластины, кронштейн с вакуумным шлангом.
24. Извлеките прокладку, которая находится над головкой блока цилиндров.
25. Открутите крепежные элементы и снимите натяжитель цепи.
26. Проверните болт удерживающий звездочку валика привода вспомогательных агрегатов, проворачивая тем самым коленвал.
27. Открутите болт крепления звездочки распредвала.
28. Удалите звездочку и снимите цепь привода распредвала.
29. Извлеките звездочку коленвала.
30. Снимите крепежный болт и башмак натяжителя цепи.
31. Открутите все гайки, которые удерживают корпус подшипников.
32. Открутите болты, фиксирующие ГБЦ, и снимите ее с двигателя.
33. Снимите прокладку ГБЦ.
34. Извлеките маховик.
35. Открутите крепежи и снимите переднюю крышку картера сцепления.
36. Докрутите последние болты, которые фиксируют масляный картер, и снимите его.
37. Освободите держатель заднего сальника.
38. Снимите масляный насос и прокладку насоса.
39. Снимите валик привода вспомогательных агрегатов.
40. С помощью отвертки извлеките шестерню привода распределителя зажигания.
41. Открутите и удалите маслоотделитель и сливную трубку.
42. Открутите крышку шатуна первого цилиндра, снимите ее, помогая себе молотком.
43. Вытащите поршень с шатуном из своего посадочного места.
44. Извлеките поршни и шатуны с оставшихся цилиндров.
45. Сняв крепления, извлеките коленвал и разберите его на части.
46. Пометьте шатуны, поршни, вкладыши подшипников, чтобы при сборке двигателя установить их на свои же места.

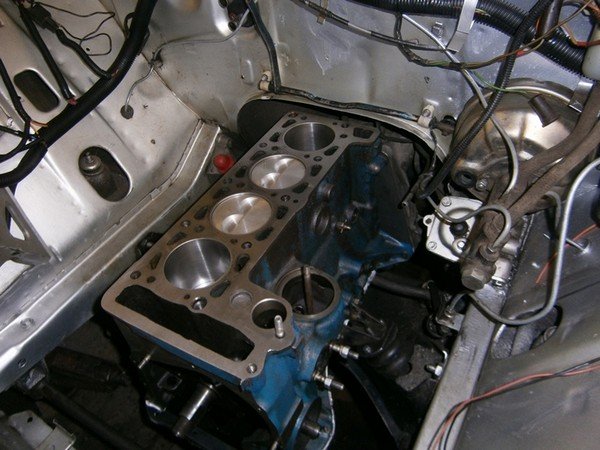

Процесс разборки двигателя

Капитальный ремонт двигателя ВАЗ самостоятельно вполне осуществим. Но вот только к нему следует тщательно подготовиться. Для этого в первую очередь необходимо тщательно ознакомиться со структурой двигателя, после чего почитать о том, как осуществляется процесс ремонта. И только тогда можно браться за дело. Подготовьте рабочий инструмент:

• разводные ключи;
• молоток;
• отвертку;
• запасные составляющие мотора.

Разборка двигателя выглядит следующим образом.

1. Сначала необходимо раскрутить болт, который крепит раму. Далее отпускается хомут, снимается шланг от насоса, по которому поступает топливо.
2. Демонтируется насос посредством откручивания фиксирующих его гаек.
3. Под ним будет находиться проставка, которую тоже следует удалить.
4. Между проставкой и блоком цилиндров находится прослойка. Ее тоже убирают.
5. Разъединяются провода на свечах зажигания.
6. Извлекается прижимная пластина.
7. Шланг и вакуумный регулятор рассоединяются друг с другом.
8. Снимается распределитель зажигания.
9. Далее следует раскрутка гаек, после чего снимаются шайбы, ремень генератора и сам агрегат.
10. Чтобы снять насос охлаждающей жидкости, необходимо ослабить соответствующие болты.

1. Далее следует снятие шлангов карбюратора и системы вентиляции картера. Этот элемент изымается и в системе разряжения в регуляторе распределения зажигания.
2. Освобождается ось от шайбы.
3. Снимаются тяги привода клапанной заслонки.
4. Далее идет демонтаж масляного фильтра.
5. Чтобы снять крышку сапуна, необходимо открутить гайку. Параллельно снимается маслоуказатель.
6. Далее следует извлечение датчика давления смазки.
7. От крепления блока двигателя откручивается гайка, чтобы была возможность снять шкив коленчатого вала.
8. Раскручиваются болты и гайки, чтобы была возможность демонтировать крышку с блока с цилиндрами. Ее снимают вместе с пластинами, кронштейнами и вакуумным шлангом.
9. Далее происходит извлечение прокладки.
10. Снимаются натяжитель цепи.
11. Чтобы снять звездочку валика привода для вспомогательных систем, необходимо провернуть и открутить болт крепления. После этого снимается и цепь у распределительного вала. Также снимается звездочка коленчатого вала.
12. Затем удаляют крепежные болты и «башмак» у натяжителя, чтобы освободить остов подшипника.
13. Снимается прокладка ГБЦ с мотора.
14. Демонтируется передняя крышка картера сцепления и маховик.
15. Далее снимаются масляный картер, масляный насос с прокладкой, валик привода.
16. После этого извлекается шестерня в приводе распределителя.
17. Удаляются также маслоотделитель, сливная трубка, крышка шатуна в первом цилиндре. Если на этом этапе возникнут затруднения, можно воспользоваться молотком.
18. Извлекаются поршни с шатунами.
19. Достав коленчатый вал, необходимо разобрать его на составляющие части.

Если капремонт двигателя проводится в первый раз своими руками, то нелишним будет помечать порядок разбора. А все составляющие выкладывать в том порядке, в каком они доставались. Таким образом, при сборке проблемных ситуаций возникнуть не должно.

https://youtube.com/watch?v=uXfInywNVpE

Каждый элемент должен быть тщательнейшим образом осмотрен. Каждая поломанная деталь заменяется новой. Осмотр требуется и для того, чтобы еще на начальной стадии предотвратить поломку. После определения причин и замены неисправности мотор собирают в обратном порядке.

Основные поломки

Все неисправности в моторе, делятся на те, которые можно устранить своими руками, и на те, которые требуют вмешательства специалистов и специального оборудования. Давайте рассмотрим незначительные поломки.

Ремонт двигателя ВАЗ 2106 не всегда требует денежных затрат, а иногда только значительного количества времени. Например, очень часто случается такая проблема, как нехватка уровня топлива в карбюраторе. Причины такой поломки могут быть в том, что топливо провод засорился осадком с бензобака или кусочками ржавчины. Чтоб избежать такой неприятной ситуации, вовремя меняйте фильтры. Если же, такая поломка случилась, то нужно продуть и промыть под давлением трубки топливо-провода, почистить бензобак, и продуть жиклеры карбюратора.

Часто, ржавчина, которая идет по топливному проводу, может повредить мембрану топливного насоса. Тогда, простой продувкой не обойдешься. Нужно разобрать насос, и поменять мембрану, а также, произвести замену вкладышей.

Более проблемная ситуация – когда в цилиндрах пропадает компрессия, и двигатель глохнет, или не может развить максимальную скорость и мощность. Норма для двигателя ВАЗ 2106 – 11 атмосфер. Если компрессия в цилиндрах меньше или больше, то это свидетельствует о явной поломке.

Но, причина того, что двигатель глохнет, может стать и карбюратор. Он может приготавливать неправильную смесь, в которой больше кислорода, чем полагается. Это связанно с тем, что вовремя не произведена замена вкладышей, и в них образовываются дырки, через которые лишний воздух попадает в поплавковую камеру.

Также, могут быть неправильно отрегулированные винты качества и количества топлива. Их регулировку можно запросто провести своими руками. Для этого, заверните оба винтика до упора, и потом, поочередно открутите винт качества на 1,5 оборота, а количества – на 4.

Если дело не в карбюраторе, и компрессия в цилиндрах нормальная, то ищите причину поломки в других узлах. Например, в кулачковом валу. Их нужно отрегулировать, используя отвертку. Делать это, нужно не снимая самого механизма с двигателя, так как собрать потом его обратно, вряд ли получится самостоятельно.

Давайте вернемся к ситуации, когда в цилиндрах недостаточная компрессия. Причиной этого, часто стает не своевременная замена вкладышей. Для устранения этой поломки, разберите двигатель, сняв крышку головки цилиндров и газораспределительный механизм. Под ними и располагается прокладка, пропускающая воздух. Ее необходимо заменить, и в обратной последовательности собрать двигатель.

Капитальный ремонт двигателя ВАЗ 2106, производится очень нечасто. Он подразумевает собой замену всех деталей и вкладышей, которые находятся в постоянной работе, на новые. К ним относятся:

• Коленвал;
• Ремень генератора;
• Привод распредвала;
• Сальники;
• Клапана (81 штук);
• Втулки;
• Все пружины;
• Распредвал;
• Регулировочные болты;
• Кулачковый вал;
• Горловина для масла, датчик и фильтр;
• Головка цилиндров;
• Маховик;
• Все свечи (4 штуки);
• Поршни и кольца (4 поршня, и на каждом по 3 кольца: 2 компрессионных и 1 маслянное);
• Кривошипно-шатунный механизм;
• Поддон картера.

Приспособление для крепления мотора на стапеле

Перед тем, как начать капремонт, двигатель нужно снять с автомобиля, а для этого, потребуется специальное устройство, так как вес агрегата составляет почти 125 килограмм. Проводить разборку и сборку рекомендуется только при наличии соответственного опыта. Если Вы не встречались с такими проблемами раньше, то лучше не проводите данную процедуру самостоятельно, иначе Вы рискуете не собрать двигатель обратно.

Неисправности двигателя ВАЗ 2106 и их признаки

Каким бы надёжным ни был двигатель «шестёрки», он тоже, к сожалению, иногда выходит из строя. Причин для поломки силового агрегата может быть сколько угодно, начиная от банального обрыва какого-нибудь из проводов и, заканчивая, износом деталей поршневой группы. Чтобы определить причину неисправности, важно разобраться с её симптомами.

Признаками того, что двигатель ВАЗ 2106 требует ремонта, могут быть:

• невозможность запуска (неважно на холодную, или на горячую);
• троение, «плавающие» обороты, нестабильный холостой ход;
• снижение мощности при старте, под нагрузкой;
• перегрев;
• появление посторонних шумов (стука, цокота);
• изменение цвета выхлопа (густой белый или сизый дым).

Здесь следует учитывать, что любой из этих симптомов не может прямо указывать на неисправность определённого узла, механизма или системы, поэтому к диагностике следует подходить комплексно, перепроверяя свои заключения.

Двигатель не запускается вообще

Если при заряженном аккумуляторе и нормально работающем стартере силовой агрегат не запускается, и не «схватывает», необходимо проверить:

• катушку зажигания;
• прерыватель (датчик Холла, коммутатор);
• бегунок и контакты крышки распределителя;
• высоковольтные провода с наконечниками;
• свечи зажигания;
• бензонасос;
• фильтр на штуцере приёма топлива карбюратора;
• клапан холостого хода.

Отсутствие признаков жизни двигателя является следствием неполадок либо в системе зажигания, либо же в системе питания. Диагностику лучше начинать с зажигания, «прозванивая» цепь тестером, и проверяя, есть ли напряжение на каждом элементе. В результате такой проверки вы должны убедиться, что на свечах зажигания во время вращения стартера есть искра. Если же искры нет, следует проверить каждый узел системы.

Суть проверки системы заключается в том, чтобы понять, доходит ли топливо до карбюратора, и поступает ли оно в цилиндры. Для этого нужно отсоединить выходной патрубок бензонасоса от карбюратора, вставить его в какую-нибудь ёмкость, и прокрутить стартером. Если бензин будет поступать в посудину, с насосом и фильтром все в порядке.

Для проверки карбюратора достаточно снять с него воздушный фильтр и верхнюю крышку. Далее необходимо резко натянуть трос акселератора и посмотреть во вторичную камеру. В этот момент должна быть видна тонкая струйка топлива, направленная во впускной коллектор. Это значит, что ускорительный насос карбюратора работает в штатном режиме. Струйки нет — карбюратор нужно ремонтировать или настраивать.

Стоить проверить и клапан холостого хода. В случае его неисправности двигатель не заведётся. Для проверки его нужно выкрутить из крышки карбюратора и отключить питающий провод. Дальше клапан необходимо подключить напрямую к клеммам аккумулятора. Во время подключения должен быть отчётливо слышен характерный для срабатывания электромагнита щелчок, а шток устройства податься назад.

Видео: почему не заводится автомобиль

Двигатель троит, наблюдается нарушение холостого хода

Троение силового агрегата и нарушение холостого хода может быть вызвано:

• выходом из строя одной или нескольких свечей зажигания;
• пробоем высоковольтного провода;
• пригоранием контактов крышки распределителя;
• засорением топливного фильтра тонкой очистки;
• непроходимостью фильтра на впускном штуцере карбюратора;
• неправильной регулировкой карбюратора.

Как и в предыдущем случае, здесь диагностику лучше начинать с системы зажигания. Сразу следует проверить искру на электродах свечей и замерить сопротивление каждого из высоковольтных проводов. Дальше снимается крышка распределителя и оценивается состояние её контактов. В случае их пригорания нужно провести их очистку от нагара, или заменить крышку.

Диагностика фильтра тонкой очистки производится путём определения его пропускной способности, как было описано выше. А вот что касается фильтра карбюратора, то его нужно выкрутить из крышки, и в случае необходимости продуть сжатым воздухом.

Если после проведения этих этапов диагностики симптомы остались, необходимо произвести регулировку карбюратора, а именно качества смеси и уровня топлива в поплавковой камере.

Видео: почему троит двигатель ВАЗ 2106

Снижение мощности двигателя

К ухудшению мощностных качеств силового агрегата приводят:

• засорение фильтров тонкой очистки или карбюратора;
• неисправность топливного насоса;
• неправильная регулировка качества горючей смеси;
• нарушение фаз газораспределения;
• неправильная регулировка угла опережения зажигания;
• износ деталей поршневой группы.

При заметном снижении мощности мотора первым делом следует оценить производительность топливной системы, проверив фильтры, бензонасос и отрегулировать качество смеси. Далее необходимо определить, совпадают ли метки привода ГРМ на звёздах коленчатого и распределительного валов с метками на крышках двигателя и распредвала. Если с ними все в порядке, отрегулируйте угол опережения зажигания, провернув корпус распределителя в ту или иную сторону.

Что касается поршневой группы, то при износе её деталей потеря мощности проявляется не так явно и быстро. Определить, что именно поршневая виновата в потере мощности, может помочь измерение компрессии в каждом из цилиндров. Для ВАЗ 2106 нормальными считаются показатели в пределах 10–12,5 кгс/см2. Допускается эксплуатация двигателя с компрессией 9–10 кгс/см2, хотя такие цифры свидетельствуют о явном износе элементов поршневой группы.

Видео: почему снижается мощность двигателя

Перегрев двигателя

Нарушение теплового режима силовой установки можно определить по указателю температуры охлаждающей жидкости. Если стрелка прибора постоянно или периодически переходит в красный сектор — это явный признак перегрева. Продолжать движение на автомобиле, мотор которого подвержен перегреву не рекомендуется, так как это может привести к прогоранию прокладки головки блока цилиндров, а также заклиниванию подвижных частей силового агрегата.

Нарушение теплового режима мотора может быть следствием:

• недостаточного уровня хладагента в системе;
• заклинивания термостата;
• непроходимости (засорения) радиатора охлаждения;
• поломкой вентилятора охлаждения;
• неисправности жидкостного насоса.

При обнаружении признаков перегрева первым делом следует обратить внимание на уровень охлаждающей жидкости в расширительном бачке, и при необходимости долить хладагент. Определить работоспособность термостата можно по температуре патрубков радиатора. При прогретом двигателе они оба должны быть горячими. Если нижний патрубок горячий, а верхний холодный, значит, клапан термостата заклинил в закрытом положении, и хладагент движется по малому кругу, обходя радиатор. В этом случае устройство нужно заменить, так как ремонту оно не подлежит. Проходимость радиатора также проверяется по температуре патрубков. Если он засорён, верхний патрубок будет горячим, а нижний тёплый, или холодный.

Вентилятор охлаждения на ВАЗ 2106, обычно, включается при температуре охлаждающей жидкости 97–990С. Его работа сопровождается характерным жужжанием, которое издаёт крыльчатка. Выйти из строя он может по нескольким причинам, включая плохой контакт в разъёме, поломку датчика и неисправность самого электродвигателя. Чтобы проверить устройство, достаточно подключить его контакты напрямую к аккумулятору.

Диагностировать поломку жидкостного насоса без его демонтажа достаточно сложно, поэтому его проверку проводят в последнюю очередь. Чаще всего его неисправность бывает связана с повреждением крыльчатки и износом подшипника ротора.

Видео: почему перегревается двигатель

Перегрев двигателя, причины перегрева.

Посторонние звуки

Работа любого силового агрегата сопровождается множеством звуков, поэтому отличить, где посторонний шум, а где нет, на слух сможет только специалист, да и то далеко не каждый. Для определения «лишних» стуков существуют специальные автомобильные фонендоскопы, позволяющие более-менее точно определить место, откуда они доносятся. Что касается двигателя ВАЗ 2106, то посторонние звуки могут издавать:

• клапаны;
• коренные и шатунные подшипники;
• поршневые пальцы;
• цепь привода газораспределительного механизма.

Клапана издают высокочастотный стук, который исходит от клапанной крышки. Они стучат по причине неправильной регулировки тепловых зазоров, износа кулачков распределительного вала, а также ослабевания клапанных пружин.

Коренные и шатунные подшипники издают похожие звуки. Причиной этому является их износ, вследствие чего увеличивается люфт между ними и шатунными шейками. Кроме этого стук может быть вызван и пониженным давлением масла.

Пальцы поршней обычно звенят. Это явление зачастую вызывается детонацией внутри цилиндров. Она возникает по причине неправильной регулировки угла опережения зажигания. Решается подобная проблема путём выставления более позднего зажигания.

Шум цепи привода ГРМ похож на громкий шелест или лязг, причиной которого является её слабое натяжение или проблемы с успокоителем. Избавиться от таких звуков поможет замена успокоителя или его башмака.

Видео: стук в двигателе

Изменение цвета выхлопа

По цвету, консистенции и запаху выхлопных газов можно в целом судить о состоянии двигателя. У исправного силового агрегата выхлоп белый, лёгкий, полупрозрачный. Он пахнет исключительно сгоревшим бензином. Изменение этих критериев указывает на то, что у мотора есть проблемы.

Густой белый дым из выхлопной трубы под нагрузкой свидетельствует о сгорании масла в цилиндрах силовой установки. А это уже признак износа поршневых колец. Убедиться в том, что кольца пришли в негодность, или «залегли», можно путём осмотра корпуса воздушного фильтра. Если смазка попадает в цилиндры, её через сапун будет выдавливать в «кастрюлю», где она осядет в виде эмульсии. Лечится подобная неисправность путём замены поршневых колец.

Но густой выхлоп белого цвета может быть и следствием других неполадок. Так, при пробое (прогорании) прокладки головки блока цилиндров охлаждающая жидкость попадает в цилиндры, где при сгорании превращается в белый пар. В этом случае выхлопу будет присущ запах охлаждающей жидкости.

Видео: почему из выхлопной трубы идёт белый дым

Неисправности и ремонт двигателя ВАЗ 2103

Двигатель ВАЗ 2103 1,5 л. карбюраторный рядный 4-х цилиндровый с верхним расположением распределительного вала, грм двигателя 2103 имеет цепной привод. Блок двигателя ваз 2103 высокий, об этом ниже. Ресурс двигателя 2103, при бережной эксплуатации, своевременному обслуживанию превышает установленные заводом 125 тыс. км и достигает 180-200 тыс. км. Основные отличия двигателя 2103 от увеличенная высота блока на 8,8 мм с 207,1 мм до 215,9 мм для возможности установки коленвала с увеличенным ходом поршня, благодаря которому объем двигателя возрос до 1,5л. Как было замечено в предыдущих статьях, в движках жигулей есть проблема износа распредвала. Ввиду того, что цепной привод не имеет натяжителя – нужно подтягивать цепь, так же двигатель нуждается в постоянной(раз в 10 тыс.км) регулировке зазоров клапанов, об этом подскажет громкий стук в двигателе ваз 2103 при работе двигателя на холостом ходу слышный с места водителя при закрытом капоте. У многих возникает вопрос, зачем регулировать клапана, ответ прост — снизится мощность, возрастет расход топлива, прогорит клапан и много других радостей жизни. Регулировка клапанов двигателя ваз 2103 должна производиться либо мастером либо собственноручно. К другим проблемам, карбюраторы Вебер и Озон постоянно требуют регулировки СО и очистки. Часто бывает так, что греется двигатель ваз 2103, проблему ищите в помпе, 99% это она. Нередко когда на 2103 двигатель троит, здесь причин может быть масса, чаще прогар клапана, в любом случае надо мерять компрессию и показывать машину мастеру. Многие неисправности двигателя ваз 2103 повторяют проблемы 2101, в силу их близкого родства. Для более полной картины и чтобы ничего не упустить, почитайте про мотор 2101 тут. Тем не менее, по народному мнению мотор 2103 наиболее надежный и неприхотливый среди классической линейки движков, а учитывая цены на запчасти на двигатель ваз 2103, то неприходится удивляться почему же классика до сих пор ездит по нашим с вами улицам.

Капитальный ремонт двигателя ВАЗ 2106

Разборка двигателя ВАЗ 2106

Вот и настал для меня этот долгожданный момент — пошли работы по двигателю. Двигатель давно просил ремонта, т.к имели место след. проблемы:

0:673

— Расход масла (не дымила, но «жрала» неплохо… летело в сапун) — Сапунил (повышенный выход картерных газов) — Пониженная компрессия (по последним замерам — ниже 11) — Пропала тяга (в горку с 2-мя пассажирами, переключался на пониженную) — Плохо поддающиеся регулировки клапана, постоянный «звон» — Периодические «левые» постукивания в двигателе на холостом — Повышенный расход топлива (до 15л. летом в городе)

0:1424

+ еще ряд проблем, такие как подтеки масла с поддона, немного продавившаяся прокладка ГБЦ и т.д. Одним словом, движок, признаться, я подзапустил. По совету коллег с работы, нашел мастера-токаря, который возьмется за основную работу: расточку, шлифовку, подгонку и сборку ШПГ. Так же будет ремонтироваться ГБЦ. На свои плечи возложил сборочно-разборочно-отмывочные работы. Был подготовлен гараж и яма, и дело сдвинулось. Было решено разобрать и скинуть с движка все по максимуму, чтобы осталось только блок выдернуть, вдвоем с помощником.

0:2404

Начал раскидывать… и первая серьезная проблема, с которой столкнулся: прикепел один болт головки, и я успешно сорвал с него грани (головка и трещотка FORCE — выдержали). Болт у меня на «12», с литой шайбой — самый неудачный вариант, как потом сказали. Пришлось высверливать, процесс нудный и долгий, т.к страх повредить головку — велик.

0:605

1:1110

Сорванный болт

1:1141

2:1646

Процесс высверливания

2:1691

Мусорил в головке изрядно, стружка летела прямо на клапана. Помогал магнит.

2:1832

3:2337

Магнит

3:15

После долгих мучений — победа. Правда не без мелких косячков.

3:131

4:636

Головка снялась…

4:672

5:1177

В процессе разборки

5:1217

После того, как все «лишнее» снял и открутил, я с товарищем, практически без труда вытащил блок в сборе с поршневой — из моторного отсека, взявшись за него по обе стороны. Так же не пришлось откручивать и отодвигать КПП, только поддомкратить, чтобы не упала.

5:1686

Далее пошла дальнейшая разборка, и «процесс облегчения» его в плане навесного — для удобства токарю.

5:1873

Снятие поддона картера — выявило сильный маслянные нагар, и забитую сетку маслонасосса — остатками герметика и прочим мусором.

5:2112

6:504

7:1009

Вот такая жуть

7:1039

Ну а после полной разборки, я потратил пару часов на отмывку блока и головки. На задачу, ушло изрядное количество PROFOAMa 1000, и бензина АИ-92

7:1289

В итоге — готовый блок и головка в сборе — для доставки к токарю, но это уже в следующий раз — во второй части.

7:1493

8:1998

Помыты

8:14

Осмотр и дефектовка двигателя ВАЗ 2106

Кратко расскажу, последнюю информацию по идущему сейчас у меня капремонту двигателя моего авто.

8:269

Итак, двигатель (блок с ШПГ) был вытащен, разобран по максимуму и отмыт, то же самое было сделано и с ГБЦ.

8:460

Далее блок и ГБЦ были переданы токарю-мастеру, который собственно и будет оказывать услугу по всей сложнотехнической и токарной работе.

8:713

Когда «железо» было доставлено, был этап осмотра и диффектовки со стороны мастера.

8:866

Вот что было выявлено:

8:910

— Поршневая на моем 06 блоке стоит «пятерошная» (с выемками под клапана)

. И самая плохая новость — она уже последнего ремонта — 79,8 мм. Т.е. блок или менять, или гильзовать. Варианты расточки на 82, и прочих «форсировок» — мне не подходят. Поэтому решено — гильзовать. Поршневая будет ставиться так же 05-ая, 79 мм. Зеркало в цилиндрах без видимой выработки, но эллипсом — по нутромеру.
8:1603
— Коленвал имеет осевое биение выше допусков.

Поэтому имело место частичное наклонение шатунов и поршней еже с ними — в связи с чем, видимый износ вкладышей «по краям», и отчетливый «рисунок» прорыва газов вдоль поршня по бокам. Общее состояние вкладышей — удовлетворительное, продольных люфтов нет. Вкладыши уже стоят 0,50 размеров — везде. Так же было выявлено, что имеется выработка на некоторых шейках КВ (видимо результат «правильной» эксплуатации бывших хозяев).
8:2462
Итог КВ — на шлифовку под 0,75 вкладыши.

8:72

— ГБЦ. Также выявлено ряд серьезных проблем.

Большие масляные отложения, (видимо образовавшиеся в период, когда износились маслосъемные колпачки и масло горело.) Так же частично на некоторых клапанах — подгоревшая плоскость фаски. Сами ножки клапанов и направляющие — в допуске. Люфта нет.
8:610
Износ рокеров и износ распредвала — видимый, но не критичный. Скорее всего, это все будет меняться, и ставиться распредвал от 213-ой Нивы, как более широкий на подъем.

8:914

Будут устанавливаться новые клапана, маслосъемные. Прирезаться сёдла под тройную фаску, притираться. Все вручную.

8:1128

Так же будет разворачиваться «кабанчик». Люфт у него в допуске.

8:1245

Масленый насос — стоит новый, для профилактики, заводская фрезерованная плоскость — прошлифуется.

8:1431

Плоскости ГБЦ и Блока — тоже будут шлифоваться.

8:1522

Ну вот как-то так, капитальный ремонт — так капитальный ремонт.

8:1641

Теперь жду новостей и корректировок от токаря.

8:1730

Запчасти и сборка двигателя

Спустя некоторое время (а точнее — неделю) мне позвонил токарь-мастер, и сказал, что все готово. Забрал все свои железяки. Полностью готовый блок цилиндров в сборе с ШПГ:

8:2102

9:504

Напомню, блок был расточен и загильзован, а также произведена хонинговка.

9:642

10:1147

Поршневая группа был поставлена — «Мотордеталь» от 2105, 79мм, т.е заводского размера.

10:1301

11:1806

Коленвал поставлен от 213-ой Нивы, б.у но в отличном состоянии — все шейки отшлифованы под 0,75 ремонт.

11:1990

12:2495

Мой старый КВ, был сильно покоцан и требовал шлифовки, но время на это — (до 5 суток) мне не подходило, отпуск кончался… а моя работа без машины — не работа. Поэтому мастер предложил мне этот КВ от нивы, в обмен на мой. Я согласился.

12:420

Большим плюсом в пользу этого «колена», так же стало то, что уравновешен он лучше, благодаря 8-ми противовесам. (против 6 — у моего бывшего, 2103-ешного КВ).

12:697

Ко всему, для профилактики (да и чтобы все «за раз»), был отремонтирован — ПромВал («Кабанчик, «Поросенок»). Развернулись новые втулки, «кабанчик» подогнался шлифовкой.

12:1000

Далее — «голова»:

12:1036

Голова так же была отремонтирована: Новые клапана, прирезка сёдел + их притирка к «клопам». Так же, были поставлены новые маслосъемные колпачки (сальники клапанов) — Corteco.

12:1348

13:1853

14:2358

15:504

ГБЦ, также, как и блок, была отшлифована на несколько «соток».

15:617

Маслонасос

был подвержен шлифовки рабочей плоскости, с завода коя — лишь сфрезерованна. Мастер обусловил это, улучшением работы насоса, и повышением давления им создаваемым. Поверил на слово:-)
15:977
Ко всему — был куплен новый «грибок»

15:1046

16:1551

Т.к. мой распредвал не внушал своим состоянием доверия — было решено МЕНЯТЬ! Был приобретен рапсред от той же 213-ой нивы,

как самый оптимальный и рекомендуемый в плане «базового» улучшения мотора.
16:1912

17:2417

18:504
Два шестигранника — признак 213-ого

18:571

В довесок — комплект рокеров с солдатиками от 214-ой

нивы.
18:680

19:1185
Рокера

19:1201

Ну, и чтобы грамотно отрегулировать и собрать механизм ГРМ — прикупил регулируемую (Разрезную) шестерню распредвала

19:1421

20:1926

Вроде как производитель Самара, но по внешнему виду похожа на «кооператив».

20:2066

Приступим к СБОРКЕ

20:39

С другом, ловко, почти с той же легкостью, что и снимали — воткнули блок на место:

20:189

21:694

Блок на месте

21:722

Далее накинул «голову», протянул все по мануалу динамометрическим ключом:

21:860

22:1365

Очередь за ГРМ:

22:1396

23:1901

Рокера на месте

23:1933

24:2438

Установка распредвала трудностей не вызвала. Вымерил все метки, отпустил вниз «солдатики» рокеров, выставил «разрезную» шестерню.

24:239

25:744

ГРМ собран

25:767

После сборки, отрегулировал клапана «по-дедовски», с помощью 0,15 — щупа, спецом купленного для этого. Делал все первый раз. Юзал «мурзилку».

25:1020

Пусть вас не смущает использование новый звезды только для рапсредвала… весь механизм ГРМ у меня новый…отходил совсем чуть-чуть. Менял его не так давно, на страницах БЖ можно найти соответствующую запись.

25:1401

Ближе к полуночи, мотор был собран, и подкапотка приобрела уже более-менее полноценный вид:

25:1571

26:2076

Залил все тех жидкости: тосол, масло. Погонял без свечей, стартером движок, пока не погасла лампочка давления масла… После вкрутил свечи, выставил на глаз зажигание… Завел – все работает! Проводил несколько раз основную притирку, заводя и глуша на определенной температуре. Мотор грелся страшно, минута-две… и уже 90. Замкнул вентилятор двигателя напрямую, так и добрался до дома. Первые 5 км. были самые тяжелые)

26:755

На утро уже все было гораздо лучше. Поехал сразу же к карбюраторщику, отрегулировали ХХ, СО… УоЗ по стробоскопу. Стала работать почти идеально)

26:1020

На сегодня, на 14 ноября — пробег уже 500км

. Обкатка идет полным ходом… езжу по работе много. Масло и ОЖ в норме, первые дни уходили понемногу… видимо заполнялись пустоты. Сейчас в норме. Масло чуть потемнело.
26:1401
Из положительного, что замечено сразу:

26:1477

— Ровная и приятная работа движка, тихая работа ГРМ — Хорошая тяга, на низах особенно (сравнивая с «ДО») — Хорошая динамика (хотя более 2 — 2,5 тыс. не кручу пока) — Расход топлива 11-12л. (и это на обкатке)

26:1845

Ну и особо радует давление «на горячую» при 1,5 — 2 тыс. об.

26:1950

27:2455

Раньше такого не было

27:42

Надеюсь, обкатка пройдет как полагается, без сюрпризов… и эти показатели еще улучшатся.

27:207

Ну а пока всем доволен) Продолжаю кататься и радоваться)

27:313

Смета по капитальному ремонту двигателя ВАЗ 2106 и используемые запчасти

Напомню, машина встала на ремонт после 20 октября, и вышла на дорогу с «обновленным сердцем» 4 ноября. «Капиталка» сделана успешно, теперь во всю идет обкатка, приближающая машинку к заветному «косарю» километров:

27:837

28:1342

Сегодня нет идеи что-то снова долго мусолить и рассказывать, просто покажу, как и говорил, итоговую смету расходов на ремонт.

28:1573

С самого начала решил вести простенькую Excel табличку, где буду суммироваться все расходы. Вот что получилось в итоге:

28:1790

29:2295

Как видно, основную часть само собой составили: «Работа» и основные запчасти.

29:144

В чистом виде, это — 25500р

., грубо…
29:210
Запчасти брались в обычных магазинах города, в более-менее проверенных, а также кое-что и на рынке… Предпочтения особо ничему не отдавались. Интернет-магазины тоже обошел стороной, из-за недостатка времени. Поэтому, цены получились средние, на мой взгляд, для моего города… Так же по стоимости услуг мастера, ничего сказать не могу. Возможно, они и завышены, но выбирать не стал. Я видел вживую его работу, на примере иномарки коллеги — как говорится, «ездит, проблем не знает». И остановился на нем. Качество его работ, меня полностью устроило.

29:1201

Так же, я учитывал и все мелочи, в том числе и чистящие средства, перчатки потраченные и т.п. К тому же у меня не оказалось некоторых инструментов — пришлось покупать. Плюс, сильно подмят был поддон, тоже решил менять… краники сливные брал для удобства, ну и так далее.

29:1690

В общем, моя итоговая, официальная цифра — 27500

р. В реале же, около 30 000, т.к. по ходу были всякие разные мелочи, гайки… шпильки обломанные и т.п. Так же докупал часть инструмента, и приспособлений, типа — отцентровки диска сцепления, головок некоторых… Учел даже логистику по доставке мотора к токарю и прочие мелочи. Если сюда прибавить еще то масло, что в скором времени придется снова менять… и сопутствующее, то точно приблизимся к о. Поэтому, как-то так. Может, кому будет интересно, как инфо для «прикидки». Ну а для меня это, самое главное — полученный результат, а он есть, чему я очень рад.
29:2804
Надеюсь, вложенные средства оправдаются, и машинка хорошо послужит.

29:127

29:265 следующая статья:

Ремонт подушки двигателя ВАЗ 2106

Проблема: порвалась левая подушка двигателя ВАЗ 2106. Задача: заменить обе подушки ВАЗ 2106 на подушки от Нивы.

Рейтинг 3.70 [5 Голоса (ов)]
53482

Мы капитализируем двигатель на 2106

Если есть сильное желание сэкономить деньги, можно провести капитальный ремонт или даже настройку собственного двигателя ВАЗ 2106. Это значительно сэкономит, однако, результат будет почти эквивалентен покупке нового движка. Если вам нужно увеличить мощность двигателя, вы можете растратить устройство и установить большие баллоны в объеме. Вы можете увеличить сжатие, поставить

турбину, но что угодно. Способность увеличивать мощность любого двигателя всегда есть. Срок службы двигателя также может быть увеличен за счет установки качественных деталей и нанесения соответствующего масла.

Но основным плюсом в ремонте собственного двигателя является то, что вам не нужно связываться с дорожной полицией, чтобы перерегистрировать автомобиль, и это, опять же, является экономией. В конце концов, на блоке двигателя есть номерной знак, который указан в паспорте для автомобиля.

Все сэкономленные деньги можно потратить на улучшение тормозов, комфорта и так далее. Но хороший пересмотр требует как хороших навыков, так и инструмента от мастера. Однако это может быть сделано в сервисе, в любом случае, будут сбережения.

Разумеется, каждому решать, какой двигатель

он может быть или восстановить существующий ВАЗ 2106. Как вы можете видеть, выбор действий достаточно широк, и все зависит от таланта, желания и финансовых возможностей владелец.

Самостоятельная затяжка

Как уже было сказано ранее, затянуть болты на ГБЦ не так уж и сложно

Однако чтобы этот процесс не оказался тяжелым для водителей, нужно обязательно учитывать важность данной процедуры и выполнять ее строго по схеме, с которой можно ознакомиться на интернет-ресурсе

Чтобы начать работу, потребуется подготовить всего один, но очень важный инструмент (динамометрический ключ), без которого затянуть болты просто не получится. Разумеется, такой инструмент не может оказаться в арсенале каждого владельца авто, поэтому его придется купить или взять в аренду на СТО. Выполняется затяжка болтов в такой последовательности:

В первую очередь нужно осмотреть внешнее состояние крепежей. Если их состояние не удовлетворит автовладельца, то специалисты не рекомендуют производить их затяжку, а использовать новый комплект штифтов, купить которые можно как на автомобильном рынке, так и в специализированном магазине

Выбирать болты нужно от надежного производителя, при покупке обязательно обратить внимание на качество резьбы. Перед началом процедуры резьба штифтов смазывается автомобильной смазкой, вне зависимости от того, какой элемент будет использоваться: новый или бывший в эксплуатации. Сам процесс натяжки для ВАЗ-2106 схож с другими вазовскими моделями, но если рассматривается Нива, то специалисты рекомендуют проводить такую работу в два этапа, предварительно ознакомившись со схемой, которую можно скачать в Интернете

На схеме предельно точно указана последовательность затяжки болтов, все штифты обладают своим индивидуальным номером, чтобы автовладельцы самостоятельно и строго по очередности производили затяжку нужных элементов. Используя динамометрический ключ, нужно затянуть все болты строго по схеме. Выполняя данное действие, следует следить за моментом протяжки, показатель которого может варьироваться в пределах от 3,4 до 4,0 кгс*м:

• первыми затягиваются два элемента, которые расположены в центре головки;
• далее затягиваются два верхних болта и два нижних, которые расположены сбоку от среднего фиксатора;
• производится затяжка левых крайних болтов, а после этого двух правых. Не стоит натягивать лишь элемент, у которого предусматривается маркировка № 11.

1. После того как первый этап затяжки, согласно схеме, будет окончен, специалисты рекомендуют повторить заново всю операцию в точно такой же последовательности. Следя за тем, чтобы во время затяжки болтов момент затяжки не превышал показатель в 11,5 кгс*м.
2. В заключение процесса натяжки нужно затянуть штифт под № 11, используя все тот же динамометрический ключ, следя за тем, чтобы натяжение этого элемента не превышало 4,0 кгс*м.

На этом процесс затяжки считается оконченным. Выполнить эту работу самостоятельно довольно просто, однако если в ходе затяжки какой-то элемент сильно перетянут, то на поверхности ГБЦ может образоваться трещина, которая, в свою очередь, станет причиной новой поломки, поэтому весь ремонтный процесс придется заново повторять. Чтобы избежать такой ситуации, нужно следить за моментом и выполнять работу строго по схеме. А видеоурок, просмотреть который можно в удобное для вас время, поможет найти ответ на любой вопрос по этой теме и еще более упростит процесс затяжки штифтов ГБЦ ВАЗ-2106.

Техника проведения тюнинга двигателя

Доработка двигателя ВАЗ-2106 ориентирована на улучшение многих характеристик «сердца» машины. В частности, приверженцы отечественной «шестёрки» знают, что производитель обеспечил транспортное средство мощностью в 75 лошадиных сил.

При этом, чтобы достичь максимальной скорости, которую вновь-таки указывает производитель, следует выдержать некоторую паузу. Однако опытные мастера указывают, что тюнинг мотора ВАЗ-2106 позволяет повысить мощность движка, поспособствовать увеличению максимальной скорости авто, а также сокращению времени, при котором эта скорость достигается.

Безусловно, такие уверения приветствуются автовладельцами «шестёрок», которые готовы превратить самостоятельно свою «ласточку» в быстрого и немного «агрессивного зверя». Те, кто изучил рекомендации, как улучшить двигатель ВАЗ-2106, проведёт все манипуляции на высоком качественном уровне, сумеет удивить окружающих, когда на автотрассе «шестёрка» начнёт с лёгкостью обгонять престижные и хвалёные иномарки.
