К концу семидесятых годов двадцатого века компания Toyota успела прославиться продукцией, характеристики и качество которой, на тот момент, не превосходил ни один конкурент на рынке. К тому времени назрел вопрос усовершенствования выпускаемых моторов «М» версии.

Так, в 79 году двадцатого века с конвейера корпорации сошел первый двигатель с маркировкой 1G EU (позже FE), положивший начало новой серии. Конструкция первого двигателя проста, предназначалась для установки на автомобили с задним приводом, класса «Е» и «Е+». Позже, базовый мотор неоднократно дорабатывался, выпущен ряд модификаций, среди которых 1G FE получила негласный титул надёжного агрегата в классе. Новые технологий и идеи, применяемые на моторах, для того времени считались новаторскими, заложили основу современного двигателестроения и стали толчком для дальнейшего совершенствования.

Toyota Altezza 1998 год выпуска:

Автомобили с 1G FE

Рассматриваемый двигатель устанавливался на такие марки автомобилей:

Toyota Altezza

• С июля 2001 по июль 2005 года на Toyota Altezza первого поколения, рестайлинг, универсал, кузов ХЕ10.
• С мая 2001 по июль 2005 года на Toyota Altezza первого поколения, рестайлинг, седан, кузов ХЕ 10.
• С октября 1998 по апрель 2001 года на Toyota Altezza первого поколения, седан, кузов ХЕ10.

Toyota Chaser

• С августа 1998 года по июнь 2001 года на Toyota Chaser шестого поколения, рестайлинг, седан, кузов Х100.
• С сентября 1996 по июль 1998 года на Toyota Chaser шестого поколения, седан, кузов Х100.
• С сентября 1994 по август 1996 года на Toyota Chaser пятого поколения, рестайлинг, седан, кузов Х90.
• С октября 1992 по август 1994 года на Toyota Chaser пятого поколения, седан, кузов Х90.
• С июля 1990 по сентябрь 1992 года на Toyota Chaser четвёртого поколения, рестайлинг, седан, кузов Х80.
• С августа 1988 по июль 1990 года на Toyota Chaser четвёртого поколения, седан, кузов Х80.

Toyota Cresta

• 1С августа 1998 по июнь 2001 года на Toyota Cresta пятого поколения, рестайлинг, седан, Х100.
• С сентября 1996 по июль 1998 года на Toyota Cresta пятого поколения, седан, кузов Х100.
• С сентября 1994 по август 1996 года на Toyota Cresta четвёртого поколения, рестайлинг, седан, Х90.
• С октября 1992 по август 1994 года на Toyota Cresta четвёртого поколения, седан, кузов Х90.
• С августа 1990 по сентябрь 1992 года на Toyota Cresta третьего поколения, рестайлинг, седан, кузов Х80.
• С августа 1988 по июль 1990 года на Toyota Cresta третьего поколения, седан, кузов Х80.

Toyota Crown

• С августа 2001 по май 2007 года на Toyota Crown одиннадцатого поколения, рестайлинг, универсал, кузов S170.
• С августа 2001 по ноябрь 2003 года на Toyota Crown одиннадцатого поколения, рестайлинг, седан, кузов S170.
• С августа 2001 по июнь 2021 года на Toyota Crown одиннадцатого поколения, седан, кузов ХS10.
• С сентября 1999 по июль 2001 года на Toyota Crown одиннадцатого поколения, седан, кузов S170.
• С июля 1997 по июль 2001 года на Toyota Crown десятого поколения, рестайлинг, седан, S150.
• С июля 1997 по август 1999 года на Toyota Crown десятого поколения, рестайлинг, седан, S150.
• С декабря 1995 по июнь 1997 года на Toyota Crown десятого поколения, седан, кузов S150.
• С июля 1995 по июнь 1997 года на Toyota Crown десятого поколения, седан S150.
• С августа 1993 по июль 1995 года на Toyota Crown девятого поколения, рестайлинг, седан, кузов S140.
• С октября 1991 по ноябрь 1999 года на Toyota Crown восьмого поколения, второй рестайлинг, универсал, кузов S130.
• С октября 1991 по ноябрь 1995 года на Toyota Crown восьмого поколения, второй рестайлинг, седан, кузов S130.
• С августа 1989 по сентябрь 1991 года на Toyota Crown восьмого поколения, рестайлинг, универсал, кузов S130.
• С августа 1989 по сентябрь 1991 года на Toyota Crown восьмого поколения, рестайлинг, седан, кузов S130.
• С сентября 1987 года по июль 1989 года на Toyota Crown восьмого поколения, универсал, кузов S130.
• С сентября 1987 года по июль 1989 года на Toyota Crown восьмого поколения, седан, кузов S130.
• С сентября 1987 по июль 1989 года Toyota Crown восьмого поколения, седан, кузов S130.

Toyota Mark

• С октября 2002 по ноябрь 2004 года на Toyota Mark II девятого поколения, рестайлинг, седан, кузов Х110.
• С октября 2000 по сентябрь 2002 года на Toyota Mark II девятого поколения, седан, кузов Х110.
• С августа 1998 по сентябрь 2000 года на Toyota Mark II восьмого поколения, рестайлинг, седан, кузов Х100.
• С сентября 1996 по июль 1998 года на Toyota Mark II восьмого поколения, седан, Х100.
• С сентября 1994 по август 1996 года на Toyota Mark II седьмого поколения, рестайлинг, седан, кузов Х90.
• С октября 1992 по август 1994 года на Toyota Mark II седьмого поколения, седан, кузов Х90.
• С августа 1990 по август 1996 года на Toyota Mark II шестого поколения, рестайлинг, седан, Х80.
• С августа 1988 по июль 1990 года на Toyota Mark II шестого поколения, седан, кузов Х80.
• С ноября 1984 по март 1997 года на Toyota Mark II пятого поколения, универсал, кузов Х70.
• С декабря 2004 по май 2007 года на Toyota Mark II Wagon Blit первого поколения, рестайлинг, универсал, Х11.
• С января 2002 по ноябрь 2004 года на Toyota Mark II Wagon Blit первого поколения, универсал, кузов Х11

Toyota Soarer

С января 1986 по март 1991 года на Toyota Soarer второго поколения, купе, кузов Z20.

Toyota Supra

С августа 1988 по март 1993 года на Toyota Supra третьего поколения, рестайлинг, купе, кузов А70.

Toyota Verossa

С июля 2001 по март 2004 года на Toyota Verossa первого поколения, седан, кузов Х11.

Применение

Первые двигатели предназначались для установки на автомобили с задним приводом, преследовалась цель укомплектовать машины, попадающие в класс «Е», «Е+». После удачной эксплуатации, решено усовершенствовать агрегат для применения на других автомобилях. Всего выделено семь поколений двигателя, перечень применения приведён в таблице ниже.

На какие машины ставился двигатель:

Тойота:

• Crown
• Mark 2
• Supra
• Altezza
• Chaser
• Cresta
• Soarer

Lexus:

• IS 200

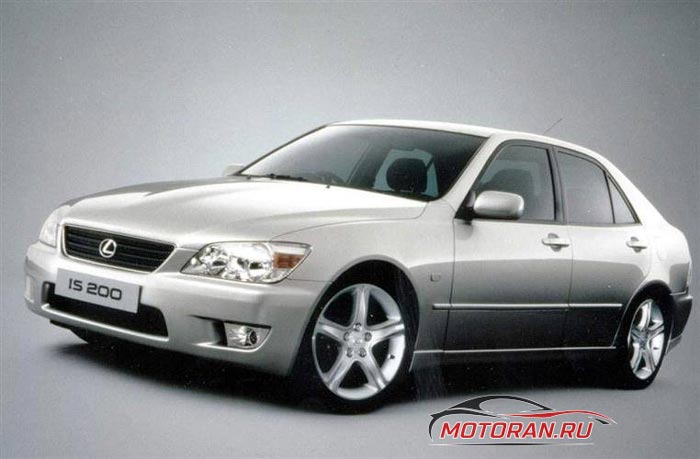

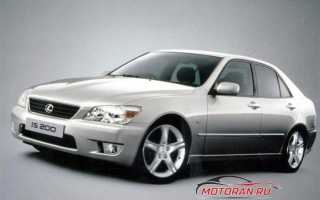

Автомобиль Lexus IS 200 2005 года:

Toyota Mark II GX90 1G-FE №6129210

Gx-81 1g-fe замер расхода топлива в смешанном режиме, город и пригород часть 3

Технические данные

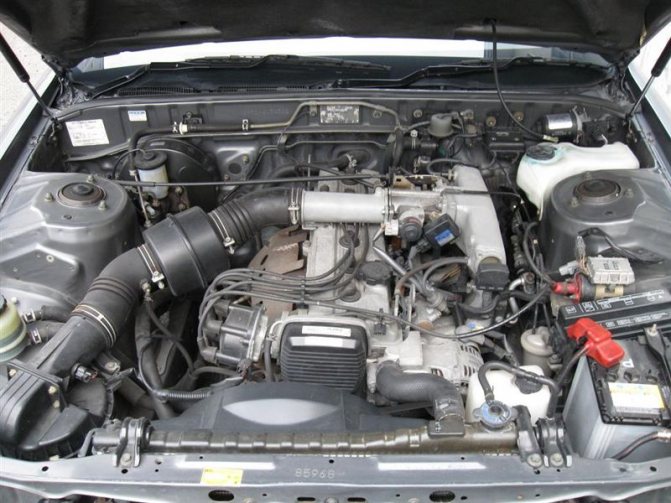

1G FE — четырёхтактный, шести цилиндровый, бензиновый двигатель, с рядным размещением цилиндров. Рассматриваемый силовой агрегат имеет следующие технические характеристики:

• производитель данного ДВС, японский завод Shimoyama plant;
• период серийного выпуска с 1988 по 2007 годы;
• точный объём цилиндров 1988 куб., сантиметров;
• материал изготовления блока цилиндров, особо прочный чугунный сплав;
• ГБЦ выполненная из алюминиевого сплава имеет 24 клапана, гидрокомпенсаторы здесь не используются;
• механизм газораспределения типа DOHC, имеет два распределительных вала. На каждом валу находятся по 12 клапанов. Один вал для впуска горючий смеси, другой для выпуска отработанных газов. На каждый цилиндр приходится по 4 клапана, два на выпуск, два на выпуск;
• привод ГРМ выполнен зубчатым ремнём, на ДВС выпущенных после 1998 года двигатель деформирует клапана;
• система питания — инжектор, распределённый впрыск горючего EFI, управляемый электроникой;
• система зажигания бесконтактная, трамблёр. После 1998 года — DIS 6, каждый цилиндр имеет индивидуальную катушку зажигания;
• цилиндры двигателя работают в следующем порядке: 1, 5, 3, 6, 2, 4;
• мощность данного силового агрегата при 5750 оборотов мин., составляет 135 140 л., сил. Для ДВС, с системой VVTi, выпущенных после 1988 года 160 л., сил, при 6200 оборотов мин.
• крутящий момент, при максимальном его значении для оборотов 4400 в мин., равен 176 – 180 Нм. Для версии ДВС с фазорегулятором, пиковый момент при 440 оборотов мин., составляет 200 Нм.
• диаметр цилиндров равен длине хода поршня 75 мм., в народе, моторы с такими параметрами прозвали квадратными, они отличаются высокой отдачей КПД;
• степень сжатия камер сгорания 9.6:1, для ДВС с системой VVTi 10:1;
• соответствие европейским требованиям экологической безопасности Евро 2, для 1G FE VVTi — Евро 3.

Немного истории

Изначально серия ДВС G задумывалась как альтернатива устаревшим моторам серии М. В 1979 году новый двигатель был запущен в серийное производство и окончательно вытеснил альтернативную модель. Речь идёт о рядом шести цилиндровом двигателе 1G EU. Он очень хорошо подошёл для автомобилей Е класса, имеющих задний привод. Мотор не плохо себя зарекомендовал, его мощность при 5400 оборотов мин., составляла 125 л., сил, а максимальный момент при 4400 оборотов мин., соответствовал 160 Нм.

Именно на смену ему пришла модификация серии G, двигатель с 24 клапанами 1G FE. Объём двигателя остался прежний, 2 литра. Главное отличие от своего старшего собрата, было в новой ГБЦ и механизме газораспределения типа DOHC с двумя распределительными валами. Что позволило увеличить мощность на 10 л., сил, а момент поднять до 176 Нм. Данный силовой агрегат, долгое время считали самым удачным и надёжным, среди подобных моторов.

В 1996 году ДВС претерпел небольшие изменение, результатом которых было увеличение мощности на 5 л., сил. А через два года мотор ожидали большие изменения. Тогда для спортивной Toyota Altezza потребовался движок похожей конфигурации, но имеющий лучшие технические характеристики.

Инженеры Тойота решили этот вопрос, увеличив частоту вращения мотора и повысив степень сжатия в камерах сгорания. Для этого ГБЦ получила ряд электронных, новых устройств. Другие механизмы и детали так же претерпели изменения. В результате атмосферный мотор стал выдавать мощность 160 л., сил, а пиковый момент составил 200 Нм. В связи с изменением конструкции поршневой группы, движок получил один недостаток.

При обрыве зубчатого ремня мотор стал деформировать клапана. В таком виде 1G FE серийно выпускался до 2007 года. Производство данного мотора продолжалось несколько лет, ограниченными партиями.

Жор масла

Высокий расход масла – более 1 литра на 10 000 км – на двигателе 1G-FE связан в первую очередь с залеганием или износом поршневых колец и потерей эластичности маслосъемных колпачков. В большинстве случаев «миникапиталка» – единственный способ избавить этот двигатель от жора масла.

Выбрать и купить двигатель 2.0 для Лексус IS вы можете в нашем каталоге силовых агрегатов.

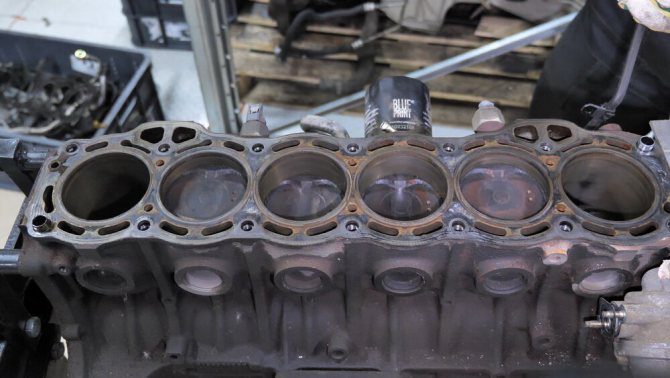

Устройство и конструкция

1G FE — бензиновый, четырёхтактный двигатель с рядным размещением шести цилиндров. Блок цилиндров данного мотора выполнен из чугунного сплава, имеется возможность расточки цилиндров и проведения капитального ремонта двигателя, благодаря чему рассматриваемый мотор, без преувеличения можно назвать миллионщиком.

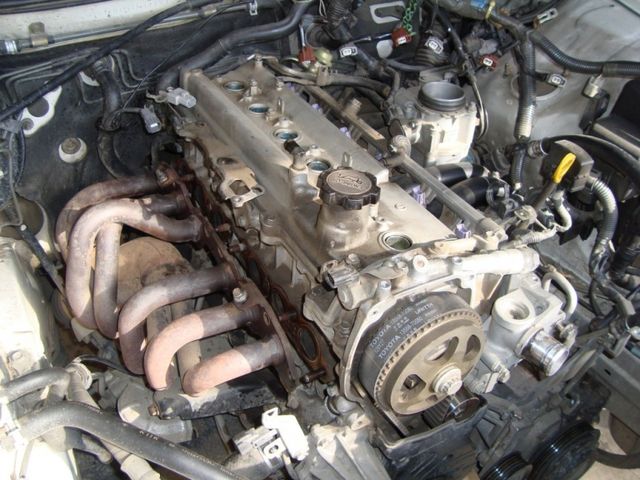

Устройство ГБЦ

Прототипом 1G FE считается его старший собрат 1G EU. Чтобы получить новый двигатель, конструкторы полностью модернизировали ГБЦ. Вместо одного распределительного вала и 12 клапанов, в конструкцию головки нового мотора было включено два распределительных вала и 24 клапана. На 12 клапанной головке тепловые зазоры клапанов регулировали гидрокомпенсаторы, в новой конструкции они не нашли применение. Из-за этого, появилась необходимость в периодической регулировки клапанов. Впрыск горючего теперь управляется MAP-сенсором. Система зажигания трамблёр.

Привод ГРМ

Привод механизма газораспределения осуществляется зубчатым ремнём от шкива коленвала на шкив одного распределительного вала. Другой вал газораспределения приводится в работу от первого, посредством шестерёнчатой передачи. Ремень привода ГРМ, кроме распределительного вала приводит в действие другое навесное оборудование: масло насос, помпу и др. По этой причине несёт большую нагрузку. Ресурс работы зубчатого ремня, заявленный производителем 100 тыс., км. Однако в реальности выходит из строя раньше. Поэтому замену зубчатого ремня нужно выполнять раньше регламента замены, указанного производителем. Единственное что радует, мотор не портит клапана при обрыве ремня ГРМ.

Доработки и усовершенствования конструкции двигателя

За период производства рассматриваемый двигатель неоднократно изменял конструкцию. Первая, незначительная модернизация произошла в 1996 году. Конструкция мотора большим изменениям не подверглась. Изменения коснулись, в большей степени настроек электроники. В результате чего ДВС прибавил в мощности 5 л., сил и столько же в моменте.

Гораздо большие изменения ждали силовой агрегат в 1998 году. 1G FE модернизировали настолько, что его можно считать совсем другим ДВС. Единственное что осталось неизменно на всех модификациях, это объём цилиндров двигателя.

Мотор получил совершенно новую поршневую группу, из-за чего потерял статус самого надёжного двигателя. Движок при обрыве ремня привода ГРМ, стал повреждать клапана. Коленчатый вал, так же претерпел усовершенствование. Но величину хода поршня оставили прежней. На впускной распределительный вал установили автоматическую систему, изменяющую фазы газораспределения. Дроссельная заслонка получила электронное управление. Трамблёр в системе зажигания заменили DIS-6. Данная система представлена отдельной катушкой на каждый цилиндр. Впускной коллектор получил изменённую геометрию ACIS.

Произведённая модернизация способствовала росту мощности до 160 л., сил., и момента до 200 Нм.

Назад

Серия двигателей 1G (TOYOTA)

Большое семейство рядных шестицилиндровых двигателей, которое ставилось на задне — и полноприводные автомобили TOYOTA. Первый представитель семейства — 1G-EU

(единственный из серии с 2 клапанами на цилиндр) появился еще в 1979 году, максимальный же «расцвет» этого семейства двигателей пришёлся на конец 80-х годов, когда одновременно выпускалось четыре модификации этого двигателя. Особенностью серии является то, что все двигатели принадлежащие к ней, оснащались электронной системой распределённого (многоточечного) впрыска топлива (EFI —
Electronical Fuel Injection
).

Вернёмся к 1G-EU

. Этот двигатель обладал весьма скромными, по нынешним меркам, характеристиками: мощность 105 л.с. при частоте вращения 5200 об/мин, максимальный крутящий момент составлял 160 Н м при 4400 об/мин. Ставили его на различные модификации TOYOTA CROWN (кузова GS 110/120); MARK II/CHASER/CRESTA (GX 60/70); SOARER (GZ10/20), из всей серии
1G
, он отличается наибольшей надёжностью, а также простотой в обслуживании и ремонте. Сняли его с производства в 1988 году, когда на смену ему пришёл
1G-FE
.

Параллельно с производством 1G-EU

, концерн TOYOTA в 1983 году начал выпуск нового более «оборотистого» двигателя —
1G-GEU
, который стал первым серийным тойотовским двигателем с четырьмя клапанами на цилиндр . В головке блока этого двигателя было два распределительных вала (один для впускных, а другой для выпускных клапанов), каждый из которых приводился через собственное зубчатое колесо от общего ремня газораспределения. Естественно, что такая конструкция предполагала существенные отличия от
1G-EU
— двигатели имели несовместимые клапанные механизмы, ремни ГРМ, головки блоков и.т.д. Благодаря форсировке и 4-м клапанам на цилиндр, мощность двигателя составила от 140 л.с.при 6200 об/мин (для CROWN) до 160 л.с. при 6400 об/мин (для MARK II/CHASER/CRESTA), крутящий момент возрос до 186 Н м при 5200 об/мин. Устанавливали его на более дорогие модификации тех — же автомобилей, где ставили и
1G-EU
(обычно машины с таким двигателем имели надпись
TWIN CAM 24
на крышке багажника и решётке радиатора). Правда на TOYOTA CROWN GS110 его не было (так как эту машину сняли с производства в 1983 году), зато поставили на новую SUPRA в кузове GA70, выпуск которой начался в 1986 году. Выпуск этого двигателя прекратили в 1988 году, когда начали выпускать
1G-GE
.

В 1986 году началось производство сразу двух новых двигателей, причём оба были с наддувом: 1G-GZE

имел наддув с приводом компрессора от коленчатого вала двигателя, а
1G-GTEU
был оснащён турбокомпрессором (выхлопные газы вращали турбину).

Как уже говорилось выше, 1G-GZE

оснастили механическим компрессором — нагнетателем воздуха, который имел привод от коленчатого вала двигателя через ремень. Данная система наддува обладает как достоинствами, так и недостатками по сравнению с газотурбинным наддувом. К достоинствам таких систем наддува можно отнести большую надёжность (ведь нет — же турбины со скоростью вращения до 200000 об/мин), лучшую тяговитость на «низах» (турбина эффективно работает в достаточно узком диапазоне частот вращения двигателя: примерно от 3000 до 6000 об/мин). К недостаткам систем механического наддува относится, прежде всего более низкий КПД двигателя, оборудованного такой системой по сравнению с турбонаддувным двигателем (полезная энергия выхлопных газов никак не используется, а на привод компрессора затрачивается энергия самого двигателя). Мощность
1G-GZE
составила солидные 160 л.с. при 6000 об/мин (с 1988 года — 170 л.с. при 6000 об/мин), а крутящий момент возрос до 230 Н м при 4000 об/мин. Предназначался этот двигатель, в первую очередь, для тяжёлого CROWN (оснащали им «люксовые» варианты GS120 и GS130), которому не хватало тяги безнаддувных
1G-EU/FE
и
1G-GEU/GE
. Однако кроме CROWN, было принято решение устанавливать такие двигатели на новую серию MARK II/CHASER/CRESTA (кузов GX80, начало выпуска — 1988 г.), где он просуществовал до августа 1990 г. На CROWN же, его ставили до 1992 г. Все автомобили с этим двигателем отличаются хорошей «тяговитостью» и имеют шильдик
SUPER CHARGER
(обычно в дополнение к надписи
TWIN CAM 24
) на крышке багажника и решётке радиатора, кроме того, все двигатели
1G-GZE
агрегатировались
только
с автоматической коробкой передач.

Перейдём к 1G-GTEU.

Этот турбонаддувный двигатель был первым из японских двигателей, сочетавшим в себе 4 клапана на цилиндр и турбонаддув, что и предопределило его высокую отдачу: мощность 185 л.с. при 6200 об/мин, крутящий момент 245 Н м при 3200 об/мин. Особенностью этого двигателя было то, что он имел две турбины (TWIN TURBO), которые различались по оптимальным частотам вращения двигателя, благодаря чему зона эффективной работы турбонаддува была расширена. Предназначались эти двигатели для «горячих» модификаций MARK II/CHASER/CRESTA в кузове GX70 и для SOARER GZ10/20, а также SUPRA GA70 . На автомобилях оснащённых этими двигателями ставили шильдик
GT TWIN TURBO
. Выпуск этого двигателя был прекращён в 1988 году, когда на смену ему пришёл
1G-GTE
.

В 1988 году, вместе со сменой поколений MARK II/CHASER/CRESTA произошла и смена поколений двигателя 1G. Из производственной программы TOYOTA исчезли двигатели, имеющие букву U

после тире. Рассмотрим первого представителя нового семейства
— 1G-GE
. Этот двигатель предназначался для модификаций «средней навороченности» MARK II/CHASER/CRESTA в кузове GX80, для CROWN в кузове GS130, ставили его также на SOARER GZ20 и SUPRA GA70.Как ни странно, но по сравнению со своим предшественником, коим являлся
1G-GEU
, этот двигатель потерял в мощности, которая составила 150 л.с., что вполне объяснимо, так как она достигается при 6200, а не при 6400 об/мин как было раньше. Крутящий момент остался тем — же и составил 186 Н м, но уже при 5600 об/мин, т.е. он достигался при более высоких оборотах. Впускали
1G-GE
по 1993 год, когда была снята с производства SUPRA в 70-м кузове. На всех машинах с этим двигателем, как и в случае с
1G-GEU
также был шильдик
TWIN CAM 24
.

Самым мощным за всю историю 1G

стал
1G-GTE
, который сменил в производственной программе TOYOTA своего предшественника —
1G-GTEU
. Мощность
1G-GTE
достигла 210 л.с. при 6200 об/мин, крутящий момент составил 280 Н м при 3800 об/мин. Устанавливали его на «горячие » модификации MARK II/CHASER/CRESTA в кузове GX80 (выпусков 1988 — августа 1990 г.), а также на SOARER GZ20 и SUPRA GA70 (выпусков 1988 — 1991 г.). Машины с этим двигателем имели надпись —
GT TWIN TURBO
.

Наконец мы добрались до 1G-FE

, который выпускается с 1988 года по настоящее время (правда с довольно большими конструктивными изменениями). Двигатель этот пришёл на смену
1G-EU
, ставили его на «стандартные» модификации MARK II/CHASER/CRESTA в кузовах GX80/90, также им оснащали «самые слабые» SOARER GZ20 и CROWN GS130/140. Особенностью конструкции двигателя является то, что он имеет 4 клапана на цилиндр, однако от ремня ГРМ приводится только один распределительный вал, другой же вал имеет привод от первого вала через шестерню (у
1G-GE
, например, каждый рапредвал приводится через своё зубчатое колесо от ремня ГРМ). Благодаря такой конструкции, головка блока имеет несколько меньшую ширину (так называемый «твин кам с узкой головкой»). Мощность двигателя составила 135 л.с при 5600 об/мин, крутящий момент 180 Н м при 4400 об/мин. Автомобили семейства MARK II/CHASER/CRESTA в кузове GX80 на заднем стекле обычно имели надпись:
24 VALVE EFI
.

В 1996 году, с приходом новых MARK II/CHASER/CRESTA (кузов GX100) 1G-FE

несколько модернизировали. Его мощность составила 140 л.с, а крутящий момент возрос до 185 Н м. Однако в 1998 году этот двигатель опять подвергли модернизации: тогда начался выпуск новой спортивной модели — TOYOTA ALTEZZA. Под стать машине сделали и двигатель, теперь он оснащён газораспределительным механизмом с изменяемыми фазами (фирменное обозначение —
VVTi
) и входит в число двигателей под общим названием
BEAMS
. Благодаря этим техническим ухищрениям, а также повышенной частоте вращения, мощность двигателя возросла до 160 л.с. при 6200 об/мин, а крутящий момент составил 200 Н м при 4400 об/мин. Естественно той простоты в ремонте и обслуживании, что была у
1G-EU
и в помине нет… Кроме модели ALTEZZA, этот двигатель продолжали ставить на MARK II/CHASER/CRESTA в кузове GX100, и новая модель — MARK II (GX110), выпуск которой начался в 2000 году, также получила этот двигатель для установки на самые дешёвые модификации автомобиля. В 2001 году начался выпуск TOYOTA ALTEZZA GITA (универсал на базе TOYOTA ALTEZZA), которая также оснащается этим двигателем.

Вся серия 1G

весьма надёжна в эксплуатации. К достоинствам этих двигателей можно отнести: очень низкие шумность и вибрацию при работе, большой ресурс (правда к турбонаддуву это не относится). К недостаткам этих двигателей относится повышенная чувствительность к качеству моторного масла. Из характерных дефектов было о датчика давления масла на
1G-FE
(особенно 88 — 92 годов выпуска), т.е. когда с системой смазки всё в порядке, а лампа датчика постоянно горит при заведённом двигателе, из — за чего многие владельцы машин с
1G-FE
были не на шутку перепуганы, рассчитывая на предстоящий серьёзный ремонт. Больше слабых мест у этих двигателей нет.

Сводная таблица с данными по серии 1G
Модель
двигателя

Годы выпуска	Мощность (л.с.)/при оборотах	Крут.момент (Н*м)/при оборотах	Степень сжатия	Клапанов на цилиндр
1G-EU	1979-88	105/5200	160/4400	9.2	2
1G-GEU	1983-88	140/6200 — 160/6400	186/5200	9.1	4
1G-GZE	1986-92	160/6000 — 170/6000	230/3600	8.0	4
1G-GTEU	1986-88	185/6200	245/3200	8.5	4
1G-GE	1988-92	150/6200	186/5400	9.5	4
1G-GTE	1988-91	210/6200	280/3800	8.5	4
1G-FE	1988-96	135/5600	180/4400	9.6	4
—	1996-98	140/5750	185/4400	9.6	4
1G-FE VVTi	1998-2001	160/6200	200/4400	10.0	4

Данные, которые могут помочь при ремонте и поиске запчастей для двигателя 1G-FE,

приведены в таблице (часть характеристик может быть общей с другими двигателями серии):

Параметр	Значение параметра
Основные данные (общие для всей серии)
диаметр цилиндра, мм	75
ход поршня, мм	75
число цилиндров	6
рабочий объём, см3	1988
Поршневой палец
диаметр, мм	20
длина, мм	61
Поршневые кольца
высота первого компрессионного кольца, мм	1,5
высота второго компрессионного кольца, мм	1,5
высота маслосъёмного кольца, мм	4,0
Коренные подшипники
диаметр шейки вала, мм	55,001
диаметр постели, мм	58,999
ширина вкладыша, мм	19,2
толщина вкладыша, мм	1,994
Шатунные подшипники
диаметр шейки вала, мм	41,998
диаметр постели, мм	45
ширина вкладыша, мм	19
толщина вкладыша, мм	1,491
Сальник коленчатого вала передний
диаметр наружный, мм	62
диаметр внутренний, мм	45
ширина, мм	8
Сальник коленчатого вала задний
диаметр наружный, мм	100
диаметр внутренний, мм	75
ширина, мм	13
Сальник распределительного вала
диаметр наружный, мм	50
диаметр внутренний, мм	38
ширина, мм	8
Сальник масляного насоса
диаметр наружный, мм	30
диаметр внутренний, мм	18
ширина, мм	7
Тепловые зазоры в клапанах (на холодном двигателе)
тепловой зазор впускного клапана, мм	0,20
тепловой зазор выпускного клапана, мм	0,25
Ремень газораспределительного механизма (ГРМ)
количество зубьев	111
шаг зубьев, мм	9,525
ширина ремня, мм	25,4

Изменено 24.08.2004

Модификации ДВС Toyota 1G

1. 1G EU — первая базовая модель серии G. Степень сжатия камер сгорания данного ДВС 8.8:1, максимальная мощность при 5400 оборотов мин., 125 л., сил. Момент при 4400 составлял 160 л., сил. Выпуск продолжался до 1998 года. Затем его сменил рассматриваемый в этой статье двигатель.
2. 1G GEU — это версия базового мотора с ГБЦ Yamaha на 24 клапана и выпускным коллектором, который имеет регулируемую геометрию T-VIS. Данная конструкция способствовала увеличению мощности при 6400 оборотов мин., до 160 л., сил. Модификация производилась с 1983 по 1988 год.
3. 1G GTEU — турбированная версия предыдущего двигателя. На данную модификацию устанавливались две турбины типа СТ12. При давлении 0.5 бар движок выдавал мощность 185 л., сил. Крутящий момент при 3200 оборотов мин., 245 Нм. Модель производилась с 1986 по 1988 годы.
4. 1G GZEU — версия 1G-GEU, где используется компрессор SC-14, вместо двух турбин. Здесь изменена поршневая групп, используется электронное зажигание. Мощность данной модели при 6000 оборотов мин., составляет 160 л., сил. А момент при 4000 оборотов мин., составляет 210 л., сил. В 1989 году модификацию модернизировали, наддув компрессора увеличили до 0.5 бар. При этом мощность составила 170 л., сил, а момент 230 Нм. Версию выпускали с 1986 по 1992 год.
5. 1G GE — версия 1G-GEU, где вместо ДМРВ установили ДАД. При этом мощность снизилась до 150 л., сил, а момент 186 Нм. Мотор производился с 1988 по 1993 год.
6. 1G-GTE — турбированная версия с усиленным коленвалом, интеркулером, изменённым впуском, форсунками 315 сс, ECU. Давление турбины увеличилось до 0.75 бар. Мощность составила 210 л., сил., а момент 275 Нм. Выпускалась данная модификация с 1988 по 1991 год.
7. 1G-FE — модификация базового ДВС, которая рассматривается в этой статье.

Предистория

Новая серия 1G («Ж») встала на конвейер в 1979 году взамен устаревшей серии M. Первый мотор (1G-EU) еще имел один распредвал и сохранил рабочий объем (2 л), а также геометрические параметры, диаметр и ход поршня 75×75мм, своего предшественника.

И, тем не менее, конструктивно он полностью обновился. Наряду с облегченной конструкцией, агрегат получил электронный впрыск топлива, зубчатоременный привод ГРМ, гидравлические компенсаторы клапанов и ряд других новшеств.

Первой машиной, на которую был установлен движок мощностью 125 л. с, оказалась Toyota Cresta GX50/GX51. Почти одновременно двигатель прописался под капотом подоспевших новинок: Mark II и Chaser GX61. В дальнейшем круг агрегатоносителей расширился. Среди них появились Celica XX GA61, Soarer GZ10 и обновленный Crown GS110. С рождением EU началось бурное развитие новой линейки:

• 1982-й год — модификация 1G-GEU, получившая, благодаря сотрудничеству с , головку с двумя распредвалами (DOHC) и 4-мя клапанами на цилиндр. Впуск оснастили коллектором с изменяемой геометрией T-VIS.
• «1984-й» (Оруэлл) — двигатели New Generation «маркообразных» авто получили модернизированную систему впрыска, оснащенную датчиками ДАД и ДТВ вместо ДМРВ типа «лопата». Ситуации, когда двигатель глохнет, схватывает и снова глохнет, стали значительно реже.
• В 1985-м появились 2 наддувные версии: 1G-GZEU с суперчарджером и Twin Turbo 1G-GTEU. На первом ушел в отставку трамблер, уступив место катушечной системе зажигания.
• При очередной модернизации линейки, произведенной в 1988 году, были изменены диаметры шатунных шеек, а также доработаны впускная и топливная системы, не считая электрики. Буква U в обозначении агрегата отпала, и атмосферник, вместо первоначального EU, получил название GE.

Характерные неисправности и пути их устранения

1G FE — заслуженно считают очень надёжным силовым агрегатом, но у него тоже есть слабые места. Особенно это актуально для ДВС выпущенных после модернизации 1998 года:

Износ ремня ГРМ

Двигатель последней модернизации 88 года, претерпел изменение конструкции поршневой системы. В результате чего появилась опасность столкновения поршней с клапанами при обрыве ремня привода ГРМ.

Зубчатый ремень имеет ресурс работы в 100 тыс., км. Но известны случаи, его выхода из строя, уже после 80 тыс., км. Поэтому, чтобы не спровоцировать дорогостоящий ремонт, необходимо замену ремня привода ГРМ выполнять через 70 тыс., километров.

Датчик давления масла

На данной модификации часто возникают проблемы с датчиком масла. Он может показывать неправильное давление моторного масла. Для устранения неполадки, необходимо проверить давление в масляной системе по манометру. При подтверждении неправильной работы, датчик нужно заменить.

Так же возможна утечка моторной смазки по причине износа датчика масляного давления. Здесь датчик, так же подлежит замене.

Жор масла

Данный двигатель отличается повышенным расходом моторной смазки. Случается это чаще всего после приличного пробега. Причина здесь может быть в залегании маслосъёмных колец. Исправить неполадку сможет раскоксовка или ремонт поршневой группы с установкой новых поршневых колец. При этом важно не забыть поменять сальники клапанов. Через них, после большого пробега, масло, как правило, попадает в цилиндры.

Сбои в электронике

Нестабильная работа ДВС, плавающие обороты, это всё признаки сбоев работы электроники. Для борьбы с такими проблемами нужен опыт решения подобных задач и специальное оборудование. Если ни чего подобного нет, то лучше сразу обращаться в сервисный центр.

Потеря мощности

Верный признак выхода из строя системы VVTi. Все дело в загрязнении плунжера клапана VVTi. Туда забивается шлак и клинит плунжер клапана. Процедура удаления шлака вернёт мотору прежнюю проворность.

Поиск стуков

Наследники

В планах компании было заменить двигатель Тойота 1G на появившийся в 1990-м агрегат 1JZ. Тем не менее, 1G-FE и 1G-FE BEAMS продержались на конвейере еще около 15 лет параллельно с JZ. Последние так и не смогли вытеснить серию 1Ж, до тех пор, пока их обоих не вытеснил V-образный силовой агрегат серии GR. На этом время «народных» рядных шестерок кануло в лету.

Консервативный Crown Sedan стал довольствоваться скромной четверкой серии TR, а V-образные GR (ЖР) применялись на «маркообразных» (категорий C, D, E), вэнах, крупных паркетниках, средних и тяжелых пикапах и джипах. Таблица 2 характеризует рабочий объем двигателей поколения ЖР.

Таблица 2. Рабочий объем двигателей, пришедших на смену 1Ж

Модификация	Исполнение	Объем, л
1	GR FE	4,0
2	GR FE, FKS, FSE, FXE, FZE	3,5
3	GR FE и FSE	3,0
5	GR FE	2,5

Даже профессионалы ремонтных центров, считающие, что глубокая модернизация 1998 года негативно отразилась на ремонтопригодности и долговечности агрегата, признают высокую степень надежности обоих вариантов мотора: простого FE и FE BEAMS. Отзывы рядовых автовладельцев относительно этих двигателей в большинстве своем являются положительными.

Эксплуатационное обслуживание

Правильное обслуживание ДВС способствует длительному ресурсу работы силового агрегата. А неправильное обслуживание, может убить его за очень короткий период эксплуатации. 1G FE подлежит следующему эксплутационному обслуживанию:

1. Самым важным и частым мероприятием по обслуживанию, является замена моторного масла. Данный двигатель, созданный после 1998 года обустроен системой изменения фаз газораспределения. Работа муфты которой осуществляется с помощью давления моторного масла. Из-за этого мотор очень требователен к качеству масла. Поэтому есть смысл сократить период замены масла в 10 тыс., км., рекомендуемый производителем. Его нужно сократить до 7 тыс., км., пробега. Объём масла в моторе 4.8 л., для замены достаточно 4.3 литра. Используемые виды масла по вязкости 5w40, 5w30.
2. Свечи зажигания имеют ресурс работы 20000 км., затем их следует заменить на новые.
3. Воздушный и топливный фильтр подлежат замене через 40 тыс., км.
4. Антифриз нужно менять через 40000 км.
5. Вспомогательный ремень подлежит замене через 60 тыс., км. В этот же период следует поменять ремень привода ГРМ. Так как заявленный ресурс в 100 тыс., км., он редко работает. А при обрыве или перескоке зубцов деформирует клапаны.
6. Каждые 100 тыс., км., следует выполнять регулировку клапанов. На модификации без фазорегулятора регулировка клапанов выполняется подбором шайб. А на модели с VVTi, регулировка сложнее, с помощью подбора толкателей.

Применяемость двигателей

Мотор Toyota 1G-FE ставился на большинство заднеприводных автомобилей класса Е и на некоторые модели класса Е+. Список этих автомобилей с указанием их модификаций приведен ниже:

• Mark 2 GX81/GX70G/GX90/GX100;
• Chaser GX81/GX90/GX100;
• Cresta GX81/GX90/GX100;
• Crown GS130/131/136;
• Crown/Crown MAJESTA GS141/ GS151;
• Soarer GZ20;
• Supra GA70.

Двигатель 1G-FE BEAMS не просто заменил предыдущую модификацию на новых версиях тех же моделей Toyota, но смог «освоить» несколько новых авто японского рынка и даже «выехал» в Европу и на Ближний Восток на Lexus IS200/IS300:

• Mark 2 GX105/GX110/GX115;
• Chaser GX100/GX105;
• Cresta GX100/GX105;
• Verossa GX110/GX115;
• Crown Comfort GBS12/GXS12;
• Crown/Crown Majesta GS171;
• Altezza/Altezza Gita GXE10/GXE15;
• Lexus IS200/300 GXE10.

Разбор двигателя 1G-FE

Отрицательные и положительные стороны

Недостатки рассматриваемого ДВС

Каждый силовой агрегат, даже такой надёжный как 1GFE, имеет свои недостатки. Взять хотя бы расход горючего. Так в городской черте расход составляет от 14 до 11.5 литров в зависимости от класса автомобиля. Для двух литрового автомобиля с ГРМ — DOHC, это очень большой показатель.

О том что на моделях с установленной системой VVTi двигатель гнёт клапана сказано уже очень много. Это серьёзный недостаток. Но если не ждать, гарантированного ресурса работы зубчатого ремня ГРМ в 1000 тыс., км. А поменять его через 60 – 70 тыс., км., то неприятностей возможно придётся избежать. Однако здесь кроется ещё одна отрицательная сторона двигателя. Зубчатый ремень, кроме механизма ГРМ, приводит в работу масляный насос. В зимнее время сильных морозов, моторное масло может настолько загустеть, что станет виновницей срезания зубьев ремня. Что может привести к проскоку зубцов при совсем малом ресурсе работы ремня ГРМ. Это уже куда больший недостаток, на что нужно обращать особое внимание.

Так же нельзя назвать достоинством, регулярную проверку тепловых зазоров в клапанах, а так же их регулировку через каждые 100 тыс., км., пробега. Особенно хлопотное это занятие на ДВС с установленным фазорегулятором. Здесь зазор регулируется подбором дорогостоящих толкателей. На моторе, без системы VVTi, всё намного проще регулировка зазоров в клапанах выполняется подбором шайб.

Ещё один серьёзный недостаток, это повышенный расход масла. Многие опытные специалисты считают эту проблему конструкторской недоработкой. Это доказывает тот факт, что расход до 1 литра на 1000 км., принято считать нормой. Но тогда, почему нельзя считать расход в 1.2 литра масла на 1000 км., пробега нормой, ведь это не существенная разница. Причина расхода масла классическая: износ поршневой группы, выход из строя масло съёмных колпаков.

Отзывы на двигатель, плюсы и минусы

Среди отзывов о двигателе 1G FE чаще встречаются положительные, как со стороны автомехаников, так и водителей. Из плюсов стоковой модели отмечают:

• надёжность;
• живучесть;
• тихую работу;
• простую конструкцию;
• ремонтопригодность.

Вариация 1G FE BEAMS привлекает скоростными характеристиками. С другой стороны, конструкция двигателя стала сложной, что повлияло на стоимость обслуживания и ремонта. К минусам агрегата относят возможность загибания ножек клапанов.

Недостатка в запчастях для 1G FE нет, цены на расходники вполне приемлемы. Но в целом капремонт двигателя обходится дорого, поэтому водители предпочитают менять родной ДВС на контракт. Контрактный мотор с навесным оборудованием из Японии обойдётся в 25 — 75 000 р. в зависимости от пробега и состояния.

Тойота,1G,доработка дросселя,МД тюнинг,

Чтобы повысить характеристики двигателя водители тюнингуют агрегат:

• меняют коллекторы;
• рассчитывают новую выхлопную систему;
• устанавливают фильтр-нулевик на впуск;
• растачивают цилиндры;
• ставят новые клапана и распредвалы;
• дорабатывают ГБЦ;
• перепрошивают ЭБУ;
• ставят дополнительные датчики.

Объём работ и стоимость материалов вылезают в кругленькую смету, а получить желаемый эффект не всегда удаётся. На низких и средних оборотах двигатель не будет ехать, а главное достоинство агрегата — надёжность — сведётся к нулю. В этом случае, проще всего купить новый автомобиль с желаемыми параметрами.

1G FE BEAMS Почему не контракт а капиталка … личный опыт (Омск)
