Шкив привода генератора меняется одинаково на автомобилях «десятой серии» (ВАЗ 2110, 2111 и 2112), серии «Самара» (ВАЗ 2113, 2114 и 2115), а также «новых» моделях Лада Калина, Приора и Гранта.
Шкив привода генератора расположен на «носке» коленчатого вала двигателя со стороны первого цилиндра (правого колеса) и приводит во вращение с помощью ремня генератор и, если есть в комплектации, кондиционер и гидроусилитель руля.
Основные причины замены шкива — повреждение зубчатого венца или расслоение самого шкива.
Повреждение зубчатого венца ведет к нестабильной работе мотора. При сломанных зубьях машина может не заводиться, так как датчик коленвала (ДКВ) не может определить верхнюю мертвую точку (ВМТ) для отсчета зажигания.
Отслоение бывает на демферных шкивах (не чугунных). Дело в том, что на этих шкивах наружная часть крепится к центральной через резиновую проставку. Она выполняет роль гасителя колебаний (антирезонансную) на коленчатом валу двигателя. Бывает, что наружную обойму немного проворачивает. Тогда зубчатый шкив смещается относительно мертвой точки и как результат – машина становиться «вялой» при разгоне, нестабильными становятся обороты холостого хода (ХХ). При сильном смещении шкива автомобиль невозможно завести. Также не заведется автомобиль и с полностью отслоившейся верхней обоймой от центральной части шкива.
Такие повреждения легко диагностируются отсутствием вращения ремня генератора.
В редких случаях разбивает посадочную шпонку на валу, и шкив начинает вибрировать и проворачиваться. Если перемещения небольшие, то ЭБУ не выдает ошибки на панель приборов, но при этом двигатель на ХХ работает неустойчиво, «троит».
Проверить состояние шкива довольно легко. Для этого нужно осмотреть состояние зубчатого венца на сколы и трещины. Зубчатый венец находится на наружной обойме ближе к двигателю (указан стрелкой) и хорошо наблюдается сверху:

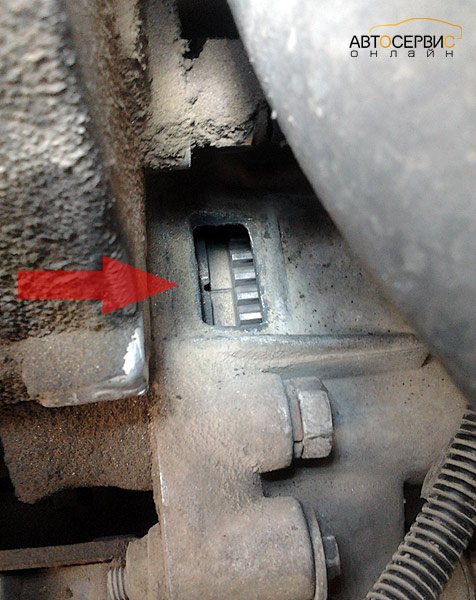

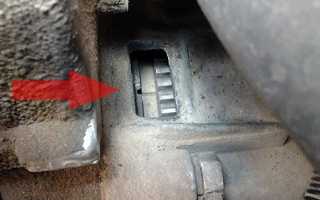

После этого нужно выставить первый цилиндр в ВМТ. Для этого в 8-ти клапанном моторе снимаем резиновую заглушку на КПП и добиваемся совмещения метки на маховике с прорезью на пластине:
Читайте также:
Можно проверить по метке на распедвалу. Чтобы добраться до метки, необходимо открутить пластиковый защитный кожух. Крепиться тремя болтами «на 10» (два показаны на фотографии, нижний под шлангом с торца кожуха):

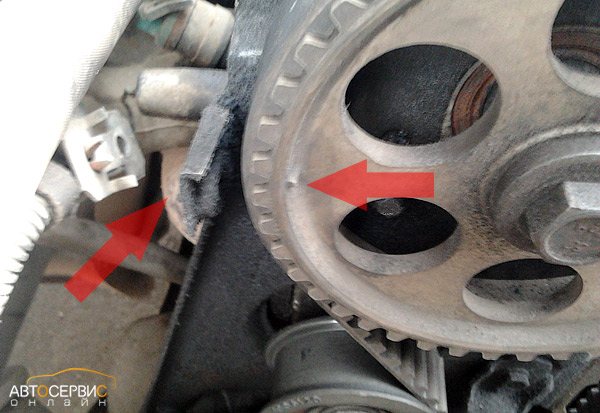

После того, как открутили кожух, вытаскиваем его вверх. На шкиве распредвала есть метка (правая стрелка). Совмещаем ее с выступом металлической пластины (левая стрелка).
Вращать двигатель удобнее, установив автомобиль на 4-ую или 5-ую передачу и толкать в одну сторону. Можно провернуть за болт на шкиве коленвала, но тогда придется снимать пластиковый брызговик за колесом.
В 16-ти клапанном моторе необходимо снимать пластиковый защитный кожух ГРМ. Он крепиться на 5-ти винтах под шестигранный ключ «на 5». Подробно описано в статье замена датчика фаз на автомобилях Лада Калина, Приора и Гранта (16 клапанов).
Совмещаем метки на шкивах распредвалов с метками на кожухе.
Убеждаемся, что ДКВ смотрит на начало 20-го зуба от двух пропущенных. Часто зубья смещаются из-за перескакивания ремня ГРМ. Это можно проверить только путем совмещения меток на маховике с метками на распердвалу или совмещении метки на звезде ГРМ на коленчатом валу (придется снимать шкив).
Однако в 16-ти клапанном моторе оценивать положение метки через окно коробки крайне неудобно. Гораздо удобнее выкрутить свечу первого цилиндра и в окно опустить глубиномер или длинную отвертку. По глубиномеру выставить ВМТ (точность около 10 градусов) и проверить совпадение с метками на распредвалу. Если метки совпали, а ДКВ смотрит не на 20-ый зуб, то дело в шкиве. Если нет, то перескочил ремень или срезало шпонку на коленвале. В любом случае, шкив привода генератора необходимо снимать для проверки либо дальнейшего выставления ремня ГРМ.

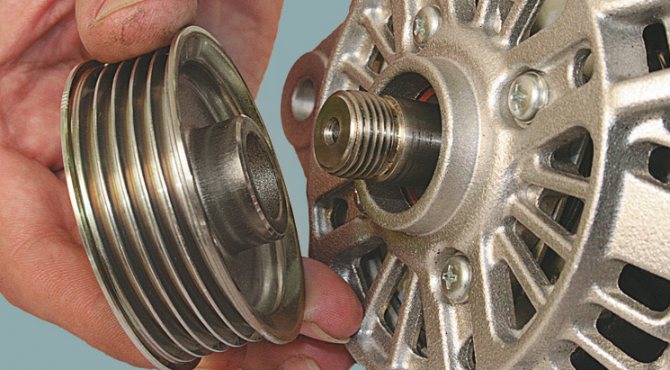

Зачем нужен шкив генератора
Шкив генератора устанавливается на вал ротора и предназначен для приведения в движение генератора. Шкив принимает вращающий момент от шкива коленчатого вала через ременную передачу.
-
Читайте также:
Помимо основной функции, шкив выполняет еще и защиту генератора. В процессе работы коленчатого вала образуются колебания, которые могут негативно сказаться на работе генератора. Шкив играет роль гасителя колебаний и, тем самым, защищает генератор от неблагоприятных воздействий.
Помимо этого, шкив генератора снижает нагрузку на двигатель, когда обороты слишком большие и обеспечивает надежную зарядку аккумулятора.
Снятие генератора, замена шкива и обратная установка
В статье подробно описана процедура по снятию и установке автомобильного генератора, а также замене шкива.
Автомобильный генератор служит для преобразования в электричество механической энергии при движении транспортного средства. Этот ток служит возбудителем на свечах искры для возгорания горючего в цилиндрах двигателя, он подзаряжает аккумулятор автомобиля при его движении, а также позволяет работать всему электрическому оборудованию в машине.
Как видно это очень важный механизм электрооборудования всего железного «друга». При мельчайших неисправностях следует немедленно произвести ремонт генератора, а для этого его необходимо сперва снять, а после произвести обратную установку – монтаж, что мы и покажем, как это правильно делается на примере автомобиля ВАЗ 2110. На других вазовских моделях процедура похожая и не трудная. Для ремонта этого механизма вам обязательно понадобится схема автомобильного генератора, там представлена она для машины ВАЗ 2106 и 2110, а также принцип работы.
https://youtube.com/watch?v=RkQaNIj0NQM
Почему шкив приходит в негодность?
Такой шкив, хоть и изготовлен из металла, но выходит из строя достаточно часто. В результате, генератор перестает вращаться и аккумулятор не заряжается. Чтобы этого не случилось, необходимо хорошо знать все факторы, воздействующие на исправность шкива.
-
Читайте также:
Металл, из которого производится шкив генератора, не подвергают закалке. Это делает его хрупким элементом, для которого не желательны различные механические воздействия. Таковыми могут быть удары и плохая затяжка крепления. Если при монтаже, крепление не будет обеспечивать надежное соединение вала и шкива, то появится люфт, который создаст вибрации по всей конструкции детали. Они приводят к появлению трещин, что рано или поздно просто разломает шкив пополам. Кроме того, такие вибрации негативно сказываются на роторе генератора, который потеряет свою балансировку и начнет замыкать своими полюсами на сталь статора.
Снятие и установка генератора – пошаговая процедура:
1. Как всегда первым делом снимите с АКБ провод с клеммы «–».
3. От разъёма на генераторе с пометкой «D» отсоедините штекер с проводами.
4. Далее нужно отодвинуть резиновый колпачок, открутить гайку и снять от контактного болта провода с клеммой (пометка «B+»).

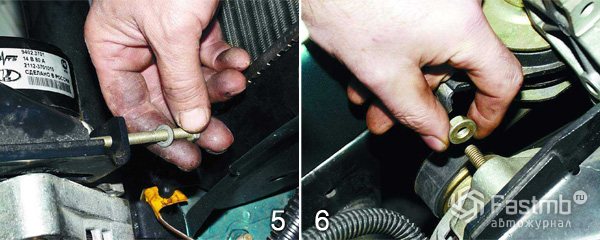

5. Достаньте спереди натяжной болт крепления электрогенератора.
6. Полностью снимите гайку, которая крепиться сверху.
7. Достаньте натяжную втулку с резьбой.
8. Теперь приступайте к нижнему креплению генератора – полностью отвинтите ключом гайку.
-
Читайте также:

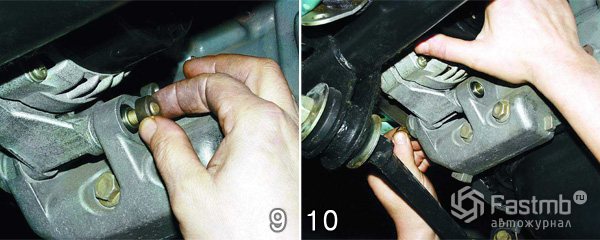

9. Теперь можно дистанционную втулку снять.
10. Далее аккуратно придерживая электрооборудование одной рукой, другой – достаньте последний болт крепления и снимите генератор автомобиля.
Замена шкива генератора своими руками
Замена шкива происходит после обнаружения вышеперечисленных неисправностей. При этом, данная процедура может производиться как при снятом генераторе, так и установленном. Выбор решения зависит от конструкции автомобиля. Существуют модели, в которых проблематично заменить шкив, из-за слишком малого пространства. Из-за этого и нужно снимать генератор.
Порядок действий:
1. Откройте капот автомобиля и снимите клемму с аккумулятора. Постарайтесь всегда выполнять данное действие, так как при работе под капотом есть риск случайным образом что-нибудь замкнуть. Короткие замыкания, как известно, неблагоприятно влияют на аккумулятор.
2. Открутите гайку на регулировочной планке генератора, а снизу ослабьте. После этого отодвиньте генератор в сторону двигателя и снимите ремень генератора, чтобы он не мешался.
3. После этого, открутите до конца нижнюю гайку и вытащите длинный болт крепления генератора, затем демонтируйте последний.
Чтобы снять генератор, необходимо немного покрутить его. Дело в том, что из-за отсутствия больших пространств, он может выйти оттуда совсем не привычным образом. То же самое касается и его установки.
4. Чтобы снять шкив с генератора, можно использовать специальное приспособление. Однако, если у вас такового не имеется, то можно применить и «народный» метод. Вылейте на крепление тормозную жидкость. После впитывания выкрутите крепление, застопорив ротор. Затем, снимите шкив генератора.
5. Установите новый шкив и тщательно затяните его. Затяжка шкива генератора выполняется с моментом 80 Нм. Если у вас нет динамометрического ключа, то необходимо его приобрести.
Старайтесь устанавливать шкив того же диаметра, так как шкив с большим диаметром будет крутиться медленнее, соответственно и будет заряжаться аккумулятор. Кроме того, мощность двигателя заметно упадет.
6. Произведите установку генератора в обратной последовательности.
Неисправный шкив: чем это чревато?
Неисправности чреваты последствиями не только для работы основного узла, но и для коленчатого вала. Дело в том, что во время движения автомобиля коленвал также находится в постоянном движении. Таким образом, возникают незначительные колебания, но этого достаточно, чтобы коленчатый вал сломался. Так вот, он служит некой его защитой и поэтому он настолько важен. Также он положительно влияет на работу ремня, робота которого происходит без сильных колебаний. Так же ремень меньше растягивается, что позволяет ему дольше находиться в исправном состоянии. А если не вовремя заменить, то ремень может даже разорваться. Кроме того, работа аккумулятора, его заряд, также зависит от правильной работы этой детали. Если он работает неисправно, то аккумулятор будет разряжаться слишком быстро. Если замена будет произведена вовремя, то и батарее прослужит дольше. Замена способствует изменению передаточного числа, что позволяет немножко сэкономить топливо, так как в режиме холостого хода он будет крутиться медленнее обычного, а значит, менее будет расход.
Снятие шкива
Открутить болт или гайку крепления — это только пол дела. Дальше надо вытащить шкив с вала. Так просто руками шкив не снимется, если не его посадочное гнездо не раздолбано. Кроме того, шкив плотно сажается на вал, то он еще фиксируется от проворота шпонкой.
Существуют специальные съемники для снятия шкива с вала. Бывают механические и гидравлические съемники.
Конструкция механического съемника проста. Обычно имеет три лапки, которыми надо зацепить сам шкив, а центральный стержень упереть в вал. После чего, надо вращать стержень, лапки будут выпрямляться и тянуть на себя шкив.
Бывает и такое, что при использовании съемника, стенки пазов шкива не выдерживают и откалываются. Поэтому, при использовании монтировок, зацеплять их надо как можно ближе к валу.
Как открутить шкив коленвала ВАЗ
На отечественных машинах семейства ВАЗ «Классика», как собственно и на других автомобилях, элемент извлекается одинаково. Разница будет только в том, какая коробка передач установлена на автомобиле, у которого производят такую работу. В какую сторону откручивать болт шкива коленвала? Однозначно против часовой стрелки.
Чтобы упростить задание, можно позвать помощника, который должен включить прямую передачу (3 или же 4) и держать нажатой педаль тормоза. В это же время вы будете откручивать болт крепления шкива. Если автомобиль заднеприводный, то можно обойтись и без помощника. Просто поставьте машину на ручной тормоз и тем же способом открутите болт. Выполнять работу можно со стороны капота или внизу в смотровой канаве. Главное, чтобы было удобно работать. Ещё можно поддомкратить автомобиль и снять переднее правое колесо.
Это обеспечит хороший прямой доступ к шкиву коленчатого вала, который откручивается головкой с удлинителем. Болт механизма редко «поддается» сразу и постоянно прикипает резьбой к внутреннему отверстию фланца коленвала. Поэтому сорвать его всегда очень тяжело. Если не удаётся открутить болт крепления шкива, то на помощь может прийти длинный вороток или труба. Элемент надевается на ключ. Взявшись за самый край воротка, собрав, как говорится, все силы в кулак, следует попробовать снять его снова. Собственно, чем длиннее рычаг, тем легче работать.
Возможные неисправности
Деталь, рассчитанная на использование в течение 10 лет.
Список возможных проблем:
- лопнувшая каучуковая прослойка, от которой появляется шум при работе двигателя (признаком служит характерный гур и грм);
- самопроизвольное откручивание, срезанными деталями;
- изношенные канавки, которые влияют на преждевременный износ ремней;
- при биении во время аварии может отколоться часть детали, что влечет дальнейшие поломки (потому после аварии важно проверять техническую исправность автоваза);
Назначение
Шкив коленвала служит для передачи вращения от коленвала к таким важным узлам автомобиля, как генератор, гидроусилитель и кондиционер. Кроме этой функции, в инжекторном двигателе на шкиве демпферного типа расположены специальные зубцы, которые считывает датчик коленвала.
Это один из самых главных показателей для электронной системы управления мотором, отвечающий за корректную работу всего агрегата.
При выходе из строя (биение и деформация, трещины и разрывы) шкив коленвала ВАЗа, скорее всего, необходимо будет заменить. Эта деталь автомобиля подлежит ремонту, но в очень редких случаях (при выявлении незначительных дефектов).
Не обязательно ехать в специализированную автомобильную мастерскую, при наличии свободного времени и умелых рук замену можно выполнить своими силами, что не только сэкономит денежные средства, но и повысит вашу самооценку.
Замена подшипника генератора lada 2109 (ваз 2109)
Замена подшипника в генераторе Замена подшипника генератора ваз 2109 просто необходима, так как в противном случае генератор выйдет из строя. А это приведет к тому, что пользоваться машиной будет невозможно, так как без генератора она не работает, а тот, в свою очередь, не функционирует без подшипника. Если в работе подшипника генератора заметны какие-то дефекты, то его необходимо заменить. Замена подшипника на генераторе ваз 2109 может быть выполнена и своими силами.
Обратная сборка
Далее все собирается в обратном порядке. Сначала ставят шкив коленчатого вала. Чтобы затянуть болт, снова устанавливают четвертую скорость и выжимают педаль тормоза, после чего болт затягивается головкой с большим усилием при помощи ворота. Устанавливается на место ремень генератора, шкивы разводятся при помощи трубы, ворота или небольшой монтировки. Это нужно для хорошего натяжения генераторного ремня, после чего затягивается гайка при помощи ключа с карданчиком. Процедура подтягивания несколько раз повторяется. Этот ремень должен быть натянут очень туго и практически не прогибаться от усилия руки.
Видео: Замена ремня ГРМ ВАЗ 21099, 2109
После этого ставится на место защита ремня ГРМ, для чего потребуется установить ее на посадочное место и снова затянуть три болта. Ставится на место воздухозаборник и закрепляется хомутом. Металлическая и пластиковая защита устанавливается на место и крепится снятое колесо, машина снимается с домкрата. После этого можно запускать двигатель. Он заведётся без проблем, его работа должна быть устойчивой, без перепадов и посторонних звуков. Это будет возможным только тогда, когда все метки совпадут, а ремень будет натянут с достаточным усилием.
Как показывает опыт, замену ремня ГРМ на ВАЗ 21099 и 2109 можно сделать самостоятельно, не обращаясь к профессионалам на СТО, особенно, если это плановая замена и ремень перед заменой остался целым. Для этого не нужен специнструмент, достаточно набора головок с воротами и рожковых ключей, обычной плоской отвертки, чтобы сделать все самому.
Если же по недосмотру или вследствие брака ремень ГРМ разорвался, то после его замены двигатель все равно может не завестись, поскольку ему потребуется ремонт и здесь без профессионалов не обойтись.
