Датчик положения коленвала (ДПКВ) НА ВАЗ 2114: проверка, ошибки и замена датчика
ВАЗ 2114, как и любой современный автомобиль, обладает сложной системой электроники, неотъемлемой частью которой являются разнообразные датчики. Таких устройств в четырнадцатой достаточно много, они необходимы для того, чтобы ЭБУ (электронное бортовое управление) получало информацию о текущем состоянии разных систем автомобиля – двигателя, тормозов, количества расходных материалов и тд.
Единственный датчик, поломка которого может полностью остановить автомобиль – ДПКВ. Именно о нем и пойдет речь в данной статье. Вы узнаете, что собою представляет данный узел, какие поломки ему характерны и как их определить, а также как самостоятельно проверить датчик коленвала.
Датчик положения коленвала
ПРИНЦИП РАБОТЫ И ОСОБЕННОСТИ КОНСТРУКЦИИ ДПКВ
Как понятно из названия, ДПКВ считывает и передает информацию о текущем положении коленного вала в бортовой компьютер четырнадцатой. Исходя из этих показателей, ЭБУ определяет периодичность подачи топлива в цилиндры двигателя и момент подачи искры на свечи зажигания.
Если ДКПВ ломается, происходит полная десинхронизация работы двигателя. Последствия неисправности ДПКВ, из-за которых воспламенение топлива происходит не вовремя, способствуют неправильному режиму роботы силового агрегата – мотор будет дергаться либо троить, и нормальная езда станет невозможной.
На ВАЗ 2114, в зависимости от года выпуска и вида двигателя, могут устанавливаться разные датчики положения коленчатого вала. Их отличия заключаются в принципе работы: ДПКВ могут быть частотные и электромагнитные. Разберемся подробнее.
- Электромагнитные (индуктивные) – внутри таких датчиков расположена металлическая часть с электромагнитом. Металлический стержень покрыт медной обмоткой. Концы проволоки выведены на поверхность корпуса датчика, к ним подключаются провода ЭБУ. При появлении рядом с намагниченным ДПКВ коленного вала, в электронный блок управления ВАЗ 2115 подается соответствующий сигнал;
- Частотные – такие ДПКВ реагируют на венцовые зубья коленного вала. Частотный датчик генерирует постоянные импульсы, которые передаются к ЭБУ. В момент, когда рядом с устройством находится коленвал, частота подачи импульсов меняется, благодаря чему электронный контролер определяет текущее положение коленвала.

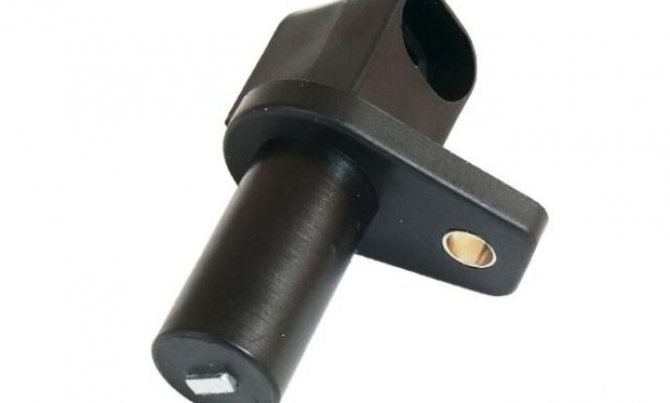

Устройство датчика
Поменять датчик коленвала ВАЗ 2114 можно только на устройство аналогичное тому, которое уже было установлено в автомобиле. Актуальная на сегодняшний день стоимость ДПКВ варьируется в пределах от 300 до 500 рублей.
ПРИЗНАКИ НЕИСПРАВНОСТИ ДАТЧИКА
Ломается ДПКВ достаточно редко, однако ели вы собираетесь в дальнюю поездку, в наличии следует иметь запасное устройство. Признаки неисправности, по которым можно понять, что ДПКВ вышел из строя, следующие:
- Автомобиль плохо держит набранные обороты – они пропадают, либо растут самостоятельно;
- Четырнадцатая глохнет на холостом ходу;
- Двигатель отказывается заводиться;
- Чувствует характерный провал в тяге в момент разгона.
Также важными весточками являются появившиеся на приборной панели ошибки 0335 и 0336. Ошибка датчика положения коленвала 0335 свидетельствует о том, что ДПКВ подает в ЭБУ неверный сигнал, а ошибка 0336 указывает на то, что сигнал полностью отсутствует.
Читайте также:
Признаки неисправности
Признаки неисправности ДПКВ могут быть различные. Часто, на торце самого датчика, налипает грязь, которая может быть помехой при считывании. Также симптомы неисправности датчика коленвала могут быть следующими:
- Режим «холостого хода» нестабилен;
- Обороты двигателя растут или падают самопроизвольно;
- Падает мощность;
- Во время разгона ощущается «провал»;
- Авто плохо заводится.
В этих случаях, по большей части, датчик положения коленвала ВАЗ 2114 идет на замену.
Кроме этого, датчик коленвала ВАЗ 2114 вполне может быть исправен. А на «приборке» вылезет ошибка дпкв (0335 либо 0336). Причиной этого может быть обрыв провода возле разъёма. Это легко определяется визуально, тогда достаточно заменить разъём без замены самого датчика.
Если владелец замечает признаки неисправности датчика коленвала на своём автомобиле, то это «сигнал» о необходимости диагностики.
Не трудно догадаться, где находится датчик коленвала на ВАЗ 2114. Как и у многих других моделей ВАЗ, он крепится к двигателю, а конкретнее к масляному насосу, возле приводного шкива генератора, на его крышку. Крепится датчик с помощью одного болта, что типично для многих моделей данного семейства.
Сдесь находится датчик коленвала на ВАЗ 2114
Характерные причины поломки:
- Физическая поломка корпуса;
- Межвитковое замыкание витков обмотки, влечёт за собой изменение частоты генерации, передаваемой в блок управления (датчики частотного типа);
- Аварийный износ или утрата зубьев шкива.
ПРОВЕРКА ДАТЧИКА ПОЛОЖЕНИЯ КОЛЕНВАЛА
Нет необходимости ехать на СТО, чтобы проверить датчик положения коленвала. При наличии простейшего оборудования – мультиметра, стоимость которого составляет 300-500 рублей, сделать это можно самостоятельно.
Проверка ДПКВ мультиметром предусматривает анализ двух основных рабочих характеристик устройства – напряжения и сопротивления. Проверка требует демонтажа даьтчика, как это делается можно узнать из следующего раздела статьи.
- Мультиметр переводим в режим омметра;
- Подключаем контакты тестера к концам обмотки, выведенной на поверхность корпуса устройства;
- Если ДПКВ работает нормально, прибор будет показывать сопротивление от 500 до 700 Ом.
- Включаем тестер в режим измерения переменного напряжения;
- Контакты подключаем к тому же месту;
- По корпусу датчика проводим металлическим предметом;
- Если устройство рабочее, то оно определит, что рядом находится металл, и мультиметр будет показывать увеличение напряжения.
Если никаких всплесков напряжения не происходит, либо сопротивление устройства отличается от нормального уровня, узел подлежит замене. Проверить датчик коленвала на ВАЗ 2115 можно по этому же алгоритму.
Проверка функциональности
Не торопитесь с выводами. Не стоит обвинять во всех бедах именно ДПКВ. Порой оказывается, что причина неполадки вовсе в другом. Следовательно, для начала следует проверить, работает или нет ваш ДК.
Для проверки существует несколько способов.
- Мультиметром. Ваша задача — замерить сопротивления катушки на индукционном датчике. Если он исправен, тогда показатель составит от 500 до 700 Ом.

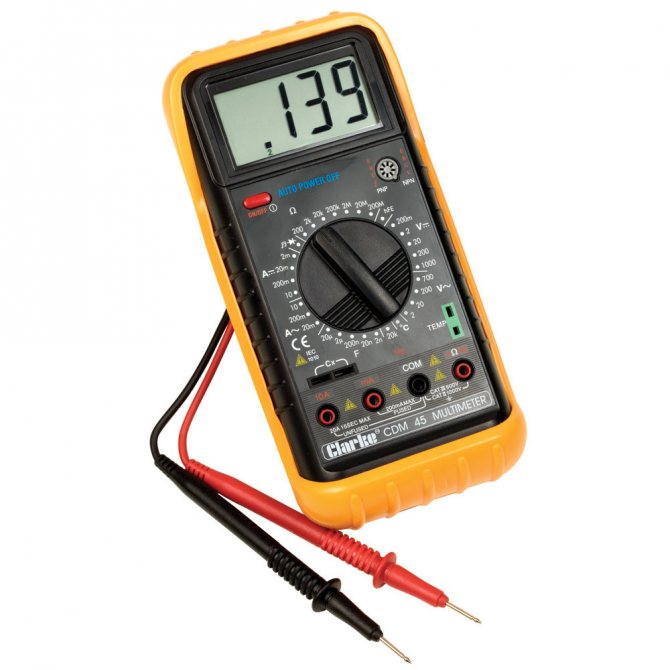

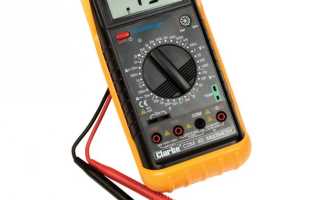

Многофункциональный мультиметр
- Поставьте на мультиметре предел измерения в 200 милливольт, подключите к выводу щупы и несколько раз около сердечника проведите металлическим предметом. Если датчик работает, он сможет заметить этот металл и на дисплее появится всплеск напряжения. Если всплесков нет, ДК подлежит замене.

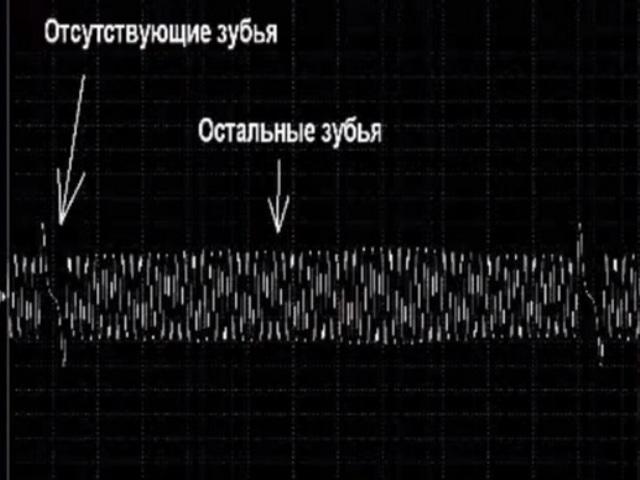

- Осциллографом. Такой метод проверки дает наиболее объективный и точный результат, равный практически 100%. Подключите устройство к двигателю и считывайте данные в различных режимах. Двигатель необходимо будет запускать с различной частотой оборотов — от 800 и выше, вплоть до 6 тысяч. Смотрите на линии, появляющиеся на экране. Если они имеют разную длину, следует искать, в чем причина неисправной работы. Порой помогает простая очистка загрязнений, проверка шкива на наличие повреждений и прочие мероприятия.
ДЕМОНТАЖ И ЗАМЕНА ДПКВ
Месторасположение датчика
Определить месторасположение ДПКВ достаточно просто. Прибор расположен в подкапотном пространстве, рядом с масляным насосом.
Устройство закреплено на крышке шкива генератора одним болтом, так что его демонтаж никаких проблем, как правило, не вызывает. Для этого вам потребуется лишь ключ на десять.
- Глушим двигатель, открываем капот четырнадцатой. Определяем, где расположено устройство. Разъединяем колодку с контактами;
- С помощью ключа на 10 скручиваем фиксирующий датчик болт;
- Вынимаем устройство.
Не помешает заодно проверить состояние зубчатого шкива генаратора, поскольку износ зубьев также может являться причиной неправильной работы ДПКВ.
Если проверка показала, что устройство неисправно, рекомендуется поменять узел на новый, так как собственноручный ремонт ДПКВ ожидаемых результатов не принесет. Датчик является достаточно «нежным» устройством, которое, если уже начало барахлить, то будет делать это и в дальнейшем. Учитывая, что стоит он не дорого, рациональнее выполнить замену.
При монтаже новой детали повторяем те же действия в обратной последовательности. Важно использовать специальные шайбы для регулировки положения ДПКВ, которые идут в комплекте с устройством. Вам потребуется линейка, либо штангенциркуль. Установите датчик так, чтобы зазор между его сердечником и шкивом генератора составлял 1 миллиметр. Погрешность в меньшую сторону не допускается, в большую сторону – не более чем 0.41 мм.
Теперь вы знаете, как проверить датчик коленвала ВАЗ 2114. Удачной езды без поломок!
Источник
Демонтаж и установка
Итак, вы определили, что ДПКВ вышел из строя. Следовательно, не остается ничего другого, кроме как заменить его. Для этого придется демонтировать старое устройство.
- Отключите зажигание, и откройте капот. Надежно его зафиксируйте, дабы избежать неприятных ударов по спине или голове.
- Удалите все загрязнения около датчика, чтобы можно было его снять и осмотреть визуально.
- Отключите колодку с проводкой из соответствующего разъема.
- С помощью ключа на 10 миллиметров вы сможете достаточно легко демонтировать крепление датчика коленвала.
- Извлеките поврежденное устройство.
- Параллельно обязательно проверьте зубчатый шкив привода генератора. Не редко на нем появляются повреждения, из-за которых прибор не может корректно работать. Из-за этих зубьев на бортовом компьютере появляются коды ошибок.
- Если никаких дефектов нет, и ничто не препятствует установке нового прибора, начинайте сборку.
- Зачистите при необходимости место установки ДПКВ.
- Поставьте новое измерительное устройство в гнездо, закрутите крепежный болт. При этом не превышайте момент затяжки более чем 12 Н м.
- Обязательно используйте регулировочную шайбу, которая ответственными производителями датчиков поставляется уже в комплекте.
- С помощью специального щупа убедитесь, что между шкивом и сердечником ДПКВ имеет зазор в 1 миллиметр.
- Погрешность зазора может составлять не более 0,41 миллиметра в сторону увеличения. Ни в коем случае не делайте зазор меньше положенного 1 мм.
Замена датчика коленвала на ВАЗ 2114 своими руками
Многие водители даже не подозревают о существовании такого устройства, как датчик положения коленвала (ДПКВ). Но, тем не менее его важность трудно переоценить. Датчик коленвала ВАЗ 2114 это миниатюрное устройство, которое передает данные о том, в каком положении находится коленчатый вал компьютеру силового агрегата. От этой небольшой детали зависит правильное функционирование форсунок, отвечающих за подачу горючего, и системы зажигания ВАЗ 2114. Выходит он из строя редко. Но если вы запланировали дальнее путешествие, то хорошо бы располагать запасным.
Датчики положения вала на ВАЗ 2114 отличаются не только по своей конструкции, но и по принципу действия.
Причины и признаки неисправности
Сбои в работе или вообще выйти из строя датчик может по самым разным причинам. Нередко, самая обычная грязь, налипшая на ДПКВ, может стать причиной ошибок считывания данных.
- Нестабильная работа на холостом ходу.
- Самопроизвольное увеличение и уменьшение оборотов силового агрегата.
- Снижение мощности двигателя.
- При разгоне появляются «провалы».
- Автомобиль тяжело заводится.
- Как правило, в подобных случаях единственный выход — это замена ДПКВ.
- Если появляется ошибка 0335 или 0336, то в данном случае с большой долей вероятности можно констатировать обрыв провода около разъёма. В данном случае нужно просто заменить разъём.
- Физическое повреждение корпуса.
- Замыкание витков обмотки в результате которого в БУ передаются неправильные данные.
- Износ.
- Повреждение зубчиков шкива.
Пошаговая инструкция по замене
Проверить состояние датчика можно разными способами, но лучше и точнее это сделать могут специалисты на СТО. Пред проверкой, конечно же, его нужно снять и делается это очень просто и по силам даже начинающему автолюбителю. В случае если вы уверены, что датчик работает неправильно, то заменить его вы также можете самостоятельно.
- Выключаем зажигание.
- Поднимаем крышку капота.
- Находим, где установлен датчик.
- Если он и то место где он установлен, сильно загрязнено, то обязательно нужно его зачистить ветошью или щеткой.
- Извлекаем колодку.
-
Читайте также:

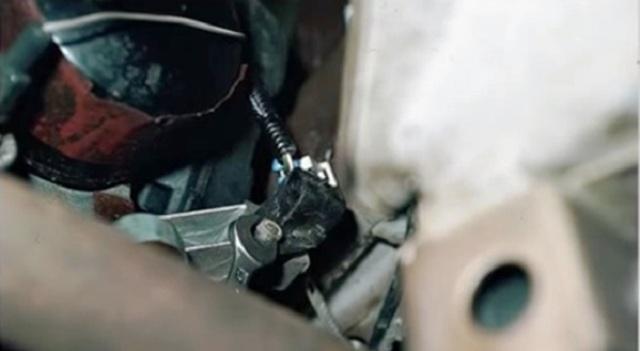

Откручиваем болт.
Снимаем датчик положения вала.
- Проверяем на повреждения и другие неисправности зубчатый шкив привода генератора. Это очень важно, поскольку в случае его повреждения данные будут передаваться неправильно.
- Пред установкой нового датчика очищаем место установки.
- Ставим новый или старый, в случае если вы определили, что он исправен.
- Закручиваем болт. При этом нужно строго контролировать, чтобы момент не был выше 8-12 Ньютон метров.
- С помощью щупа, контролируем зазор меж шкивом и сердечником ДПКВ. Он не должен, превышать одного миллиметра. Максимальное отклонение 0,4 мм в сторону увеличения.
- Запускаем двигатель. Если он запустится уверенно, а работа силового агрегата ВАЗ 2114 будет устойчивая, то можно констатировать, что работа выполнена правильно.
Как видите, нет ничего сложного и не стоит без крайней необходимости обращаться на станцию технического обслуживания, тратя лишние деньги.
Демонтаж и установка
Итак, вы определили, что ДПКВ вышел из строя. Следовательно, не остается ничего другого, кроме как заменить его. Для этого придется демонтировать старое устройство.
- Отключите зажигание, и откройте капот. Надежно его зафиксируйте, дабы избежать неприятных ударов по спине или голове.
- Удалите все загрязнения около датчика, чтобы можно было его снять и осмотреть визуально.
- Отключите колодку с проводкой из соответствующего разъема.
- С помощью ключа на 10 миллиметров вы сможете достаточно легко демонтировать крепление датчика коленвала.
- Извлеките поврежденное устройство.
- Параллельно обязательно проверьте зубчатый шкив привода генератора. Не редко на нем появляются повреждения, из-за которых прибор не может корректно работать. Из-за этих зубьев на бортовом компьютере появляются коды ошибок.
- Если никаких дефектов нет, и ничто не препятствует установке нового прибора, начинайте сборку.
- Зачистите при необходимости место установки ДПКВ.
- Поставьте новое измерительное устройство в гнездо, закрутите крепежный болт. При этом не превышайте момент затяжки более чем 12 Н м.
- Обязательно используйте регулировочную шайбу, которая ответственными производителями датчиков поставляется уже в комплекте.
- С помощью специального щупа убедитесь, что между шкивом и сердечником ДПКВ имеет зазор в 1 миллиметр.
- Погрешность зазора может составлять не более 0,41 миллиметра в сторону увеличения. Ни в коем случае не делайте зазор меньше положенного 1 мм.
Соблюдайте зазор
Цена вопроса
Как мы уже отмечали, владельцы ВАЗ 2114 не часто сталкиваются с необходимостью поменять ДПКВ. Но всегда будьте готовы к подобным неприятностям.
На приобретение нового датчика тратить огромные деньги не придется. Цена зависит от магазина и региона, где продаются автомобильные запчасти. В среднем ДК обходится где-то в 200-400 рублей.
Замена на СТО — это еще затраты в районе стоимости нескольких датчиков. Потому подумайте, кто именно будет выполнять работу — вы или мастера автосервиса.
