Что необходимо сделать перед снятием мотора

Итак, вам необходимо отсоединить все навесное оборудование. Отключаете аккумуляторную батарею, снимаете корпус воздушного фильтра, а также карбюратор. Затем сливаете все жидкости из двигателя. Антифриз, если он не будет заменяться, необходимо слить в емкость объемом около 10 литров. Моторное масло не стоит использовать после капитального ремонта. Лучше залить свежее. Впрочем, большинство подготовительных работ одинаковы, какой бы ни проводился ремонт автомобилей ВАЗ 2106. Двигатель вы перебираете, либо же снимаете коробку передач. Разница в нюансах. Например, при демонтаже коробки скоростей не потребуется сливать антифриз.

Автомобиль устанавливается максимально ровно, под задние колеса необходимо разместить специальные упоры. Это предотвратит самопроизвольное скатывание автомобиля. При необходимости можно снять капот с петель. Это позволит увеличить пространство для проведения работ. Постарайтесь демонтаж двигателя проводить как можно аккуратнее, чтобы не повредить его узлы и элементы. Помните, что каждая сломанная деталь – это очередной удар по вашему карману. А сам ремонт мотора обходится в копеечку и без этих расходов.

Lada Капитальный ремонт двигателя ВАЗ 2106.Часть 1

https://youtube.com/watch?v=7R4leZeTZak

https://youtube.com/watch?v=uXfInywNVpE

Снятие двигателя ВАЗ 2106

Для демонтажа двигателя вам потребуется лебедка с тросиком. Причем последний должен выдерживать массу не менее 150 кг. Перед началом работ вам потребуется отключить от аккумулятора клеммы. После этого аккумулятор полностью снимаете с автомобиля. Также необходимо убрать все навесное оборудование. Карбюратор, электровентилятор, штаны глушителя, вся электропроводка должны быть отсоединены. Когда производится капитальный ремонт двигателя ВАЗ 2106 своими руками, приходится снимать все навесное оборудование, следовательно, у вас скопится много элементов. И они пригодятся при сборке.

Затем необходимо под двигатель установить домкрат, сверху поставить перекладину, к которой подвесить двигатель на тросах. После того как двигатель будет установлен, можно осуществить его отсоединение от коробки передач. Для этого нужно выкрутить четыре болта, используя ключ на 19. И не забудьте выкрутить крепления подушек, на которых установлен мотор. Чтобы вытянуть двигатель из моторного отсека, вам потребуется лебедка. С её помощью вы в одиночку справитесь с этим сложным делом. Но если есть возможность воспользоваться помощью напарника, то не отказывайтесь. Даже если он не силен в технике, хоть ключи подавать будет, а также физическую работу выполнять. На крайний случай – готовить чай или кофе.

Теория ДВС: Мотор ВАЗ-2106 с разборки

Как быстро снять головку двигателя на классике. Тосол попал в масло

Когда нужно делать капитальный ремонт двигателя

Надежность современного автомобиля достаточно высока, и на ее обеспечение производителями тратятся значительные средства. Но тем не менее, со временем пробег машины растет, что-то в ней начинает периодически ломаться, появляются какие-то подозрительные стуки и шумы, увеличиваются затраты на поддержание авто в исправном состоянии, ухудшается его динамика. И в голове начинает формироваться крамольная мысль, а не пришло ли время делать капитальный ремонт двигателя?

Какой возможен пробег двигателя до капитального ремонта

Ответить на такой вопрос однозначно достаточно сложно – все определяет техническое состояние мотора. Привязывать его к какой-то определенной величине, например, такой как пробег, несколько неправильно.

Но в качестве справочной величины он может быть использован, хотя только ориентировочно.

Так, капитальный ремонт двигателя ВАЗ 2109 может быть востребован, когда его пробег составит сто тысяч километров, а то даже раньше, или значительно позже, при показаниях спидометра превышающих 150 тысяч километров.

ЭТО ИНТЕРЕСНО: Что делать если аккумулятор не заряжается

Пробег импортных автомобилей до капитального ремонта, как правило, больше и превышает 250 тысяч километров. Указываются и другие значения, когда пробег может составлять миллион километров. Однако в любом случае, принимая решение делать для двигателя капитальный ремонт, определяющим должен быть не пробег, а его техническое состояние.

Когда делать капитальный ремонт двигателя?

Для определения этого требуется диагностика, хотя предварительная оценка о его необходимости может быть выполнена по косвенным причинам. Среди них стоит отметить:

1. Стук при работе двигателя. Он свидетельствует об износе вкладышей и шеек коленвала.
   Если такой стук слышен без всяких приборов типа стетоскопа, то откладывать капитальный ремонт надолго не стоит.
2. Увеличенный в процессе движения расход масла и синий выхлоп.Это говорит о том, что износ цилиндров и поршней двигателя уже достиг критической величины, и он начинает потреблять масло из картера.

Однако окончательное решение о том, что пора делать мотору капитальный ремонт, необходимо принимать после соответствующей его диагностики.

В тех случаях, когда в цилиндрах двигателя величина компрессии снижается значительно ниже нормы (для автомобилей ВАЗ она должна быть десять-двенадцать), а давление масла падает, это является достаточно веским основанием необходимости ремонтировать мотор.

Правда, в некоторых случаях, падение компрессии может быть вызвано прогоранием клапанов, а расход масла обусловлен западанием колец, но это приведет только к тому, что вместо капитального ремонта мотора придется делать средний.

Причины повышенного износа мотора

Однозначно установить, что конкретно привело к износу двигателя, невозможно, однако существует несколько основных причин, способствующих этому.

• Несвоевременная смена масляного фильтра и масла. По мере эксплуатации, тем более, если при этом пробег значительный, масло теряет многие свои свойства, и ухудшаются условия работы деталей двигателя, что приводит к их износу и, как следствие, приближает срок капитального ремонта.
• Использование некачественного масла приближает срок начала капитального ремонта. Поэтому очень ответственным является выбор масла для двигателя, независимо от того, иномарка это или ВАЗ. Капитальный ремонт двигателя ВАЗ 2106 по своему содержанию мало чем отличается от ремонта мотора иномарки, не стоит экономить на таком компоненте при эксплуатации машин семейства ВАЗ.
• Плохие фильтры (топливный и воздушный), а также их несвоевременная замена, приводит к попаданию абразивных частиц в мотор, вызывает его преждевременный износ и сокращает пробег автомобиля.
• Условия эксплуатации и хранения автомобиля в значительной степени влияют на сроки проведения ремонта, в том числе и для автомобилей ВАЗ. Повышенная окружающая температура и движение при максимальных нагрузках, способствуют преждевременному износу мотора. В то же время, один пуск в зимнее время при температуре минус двадцать градусов эквивалентен, по оценкам специалистов, пробегу в сто-сто пятьдесят километров.
• Режим движения. Если основной пробег автомобиля выпадает на режим движения по трассе, то износ мотора будет значительно меньше, чем в городских условиях. По оценкам экспертов, до семидесяти процентов износа приходится на момент пуска. Так что режим «такси» для любого авто, независимо ВАЗ это или иномарка, сказывается отрицательно на состоянии мотора и приближает срок проведения ремонта.

Как проводится капитальный ремонт

Однозначно описать весь этот процесс достаточно сложно, ведь возможно, ремонтировать придется разные узлы. В ходе выполнения диагностики может быть выяснено, что надо восстанавливать:

1. головку блока цилиндров;
2. коленвал;
3. непосредственно блок цилиндров.

Для каждого из видов ремонта потребуется выполнение своих, сугубо специфических, работ. Может понадобиться расточка блока цилиндров, гильзование (если ремонт уже не первый), замена поршневой группы, шлифовка или же замена коленчатого и распределительного валов. Однако перед этим производится демонтаж двигателя и его дефектовка.

Во многих случаях для восстановления мотора потребуется замена деталей. И если для авто семейства ВАЗ это чаще всего не представляет никаких трудностей, то для иномарок иной раз требуется затратить много времени на поиски нужных запчастей.

А вот с качеством деталей ситуация обратная – часто качество запчастей ВАЗ может желать лучшего, тогда как для иномарок это является исключением.

После окончания капитального ремонта двигатель собирают и проводят холодную обкатку.

Его закрепляют на стенде и с помощью внешнего электродвигателя принудительно заставляют вращаться коленвал, при этом в двигатель залито масло и охлаждающая жидкость. Такая обкатка должна проводиться для всех двигателей, независимо от того, это мотор ВАЗ или иномарки.

Заключительным этапом ремонта должна быть установка двигателя на автомобиль и его регулировка. Немаловажное значение для проведения качественного ремонта является выбор места и используемые запчасти.

Независимо, что надо ремонтировать – ВАЗ или иномарку, это будут если не основные, то во многом определяющие параметры, влияющие на стоимость выполнения работ.

И если зачастую двигатель машин ВАЗ ремонтируют в гаражах или в небольших мастерских, благодаря большому количеству специалистов, то для ремонта иномарок приходится пользоваться услугами специализированных центров, а это будет значительно дороже.

Капитальный ремонт мотора хоть и неприятная процедура, но зачастую необходимая, в результате которой автомобиль должен восстановить свои первоначальные характеристики. Отдалить его можно за счет использования качественных ГСМ, своевременного обслуживания авто и применения нужных расходных материалов.

Разборка двигателя ВАЗ 2106

Итак, когда у вас мотор находится снаружи, можно произвести его полную разборку. Не ставьте двигатель на твердую поверхность. В качестве опоры лучше всего использовать старую покрышку. Отсоедините все элементы, которые мешают разборке. Затем необходимо выкрутить гайки, которыми произведено крепление крышки ГБЦ. Старайтесь аккуратно складывать все гайки, шайбы, болты, чтобы их затем не растерять. В дальнейшем будет осуществляться ремонт головки двигателя ВАЗ 2106, про эту процедуру узнаете немного позже.

Снимите крышку газораспределительного механизма, выкрутив гайки крепления. Затем снимите впускной и выпускной коллекторы. Теперь настало время произвести снятие головки блока цилиндров. Обратите внимание на то, что при разборке двигателя использовать динамометрический ключ не нужно. Он потребуется при сборке мотора. Вам открылся вид на поршни, обратите внимание на количество нагара, на состояние цилиндров.

Самостоятельная затяжка

Как уже было сказано ранее, затянуть болты на ГБЦ не так уж и сложно

Однако чтобы этот процесс не оказался тяжелым для водителей, нужно обязательно учитывать важность данной процедуры и выполнять ее строго по схеме, с которой можно ознакомиться на интернет-ресурсе

Чтобы начать работу, потребуется подготовить всего один, но очень важный инструмент (динамометрический ключ), без которого затянуть болты просто не получится. Разумеется, такой инструмент не может оказаться в арсенале каждого владельца авто, поэтому его придется купить или взять в аренду на СТО. Выполняется затяжка болтов в такой последовательности:

В первую очередь нужно осмотреть внешнее состояние крепежей. Если их состояние не удовлетворит автовладельца, то специалисты не рекомендуют производить их затяжку, а использовать новый комплект штифтов, купить которые можно как на автомобильном рынке, так и в специализированном магазине

Выбирать болты нужно от надежного производителя, при покупке обязательно обратить внимание на качество резьбы. Перед началом процедуры резьба штифтов смазывается автомобильной смазкой, вне зависимости от того, какой элемент будет использоваться: новый или бывший в эксплуатации. Сам процесс натяжки для ВАЗ-2106 схож с другими вазовскими моделями, но если рассматривается Нива, то специалисты рекомендуют проводить такую работу в два этапа, предварительно ознакомившись со схемой, которую можно скачать в Интернете

На схеме предельно точно указана последовательность затяжки болтов, все штифты обладают своим индивидуальным номером, чтобы автовладельцы самостоятельно и строго по очередности производили затяжку нужных элементов. Используя динамометрический ключ, нужно затянуть все болты строго по схеме. Выполняя данное действие, следует следить за моментом протяжки, показатель которого может варьироваться в пределах от 3,4 до 4,0 кгс*м:

• первыми затягиваются два элемента, которые расположены в центре головки;
• далее затягиваются два верхних болта и два нижних, которые расположены сбоку от среднего фиксатора;
• производится затяжка левых крайних болтов, а после этого двух правых. Не стоит натягивать лишь элемент, у которого предусматривается маркировка № 11.

1. После того как первый этап затяжки, согласно схеме, будет окончен, специалисты рекомендуют повторить заново всю операцию в точно такой же последовательности. Следя за тем, чтобы во время затяжки болтов момент затяжки не превышал показатель в 11,5 кгс*м.
2. В заключение процесса натяжки нужно затянуть штифт под № 11, используя все тот же динамометрический ключ, следя за тем, чтобы натяжение этого элемента не превышало 4,0 кгс*м.

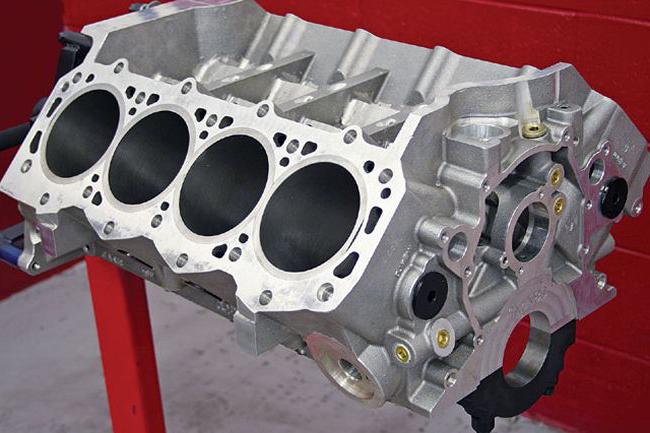

Нужно ли проводить расточку цилиндров?

Если у вас двигатель полностью потерял компрессию, то вам потребуется сделать расточку цилиндров. Бывают случаи, когда ее провести невозможно, так как был осуществлен последний ремонт двигателя ВАЗ 2106. Тогда делается перегильзовка. В блок двигателя производится установка новых гильз. Эта работа требует профессиональных навыков, самостоятельно ее провести не получится. В случае если вы проводите расточку блока, у вас есть два варианта — можно использовать хонингование, а можно гильзам придать зеркальный вид.

Можно спорить много о преимуществах и недостатках каждого вида расточки, но лучше выбрать в зеркало. Причина в том, что хонинговка со временем стирается. Кроме того, она разрушает кольца поршней, а это является причиной преждевременной потери компрессии в двигателе. Итог – вы получаете расточку в зеркало, но по более высокой цене.

Что необходимо делать при проведении ремонта двигателя

Если планируется на ВАЗ 2106 ремонт двигателя своими руками без вмешательства со стороны, то сделать расточку не получится. Причина в том, что данная процедура должна выполняться на специальном оборудовании. Кроме того, человек, который делает ее, должен обладать всеми необходимыми навыками. Если вы решили просто поменять кольца или поршни, фронт работ уменьшается. Вам нужно приобрести комплект поршней, колец, пальцев, также рекомендуется произвести замену коренных и шатунных вкладышей.

Кроме того, в обязательном порядке проводится притирка клапанов в головке блока цилиндров. Рекомендуется замена направляющих клапанов, сальников, поэтому их необходимо приобрести заранее. Также у вас должен быть необходимый инструмент, в частности электрическая или ручная дрель. Причем функция реверса в ней должна быть. Потребуется также заменить цепь привода газораспределительного механизма, успокоитель, а также все прокладки.

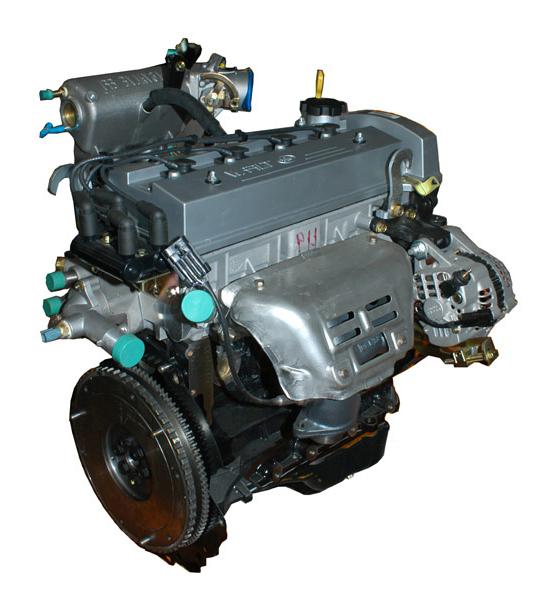

Выберите двигатель

Отличный на ВАЗ 2106 практически любой двигатель ВАЗ. Здесь вы можете управлять двигателем от «Приора», «Нива», «Самара», «Калина» и т. Д. С успехом поставили и двигатель ВАЗ 2112. При установке таких двигателей в ГИБДД не будет серьезных трудностей при оформлении бумаг. В противном случае вы должны заполнить документы для внесения изменений в дизайн автомобиля. И это долго и дорого.

Владелец Вконтакте канал на .

Если, однако, принято решение избавиться от «души» ВАЗа в машине, то двигатель

из FIAT 124 станет хорошей заменой. Этот
двигатель
идеально подходит для ВАЗ 2106, и необходимо выполнить работы по его установке с минимальной суммой.

Другой ВАЗ 2106 можно превратить в BMW, поставив двигатель на модели 326, 746, 536 или что угодно. Но поскольку такие двигатели всегда достаточно мощные, необходимо усилить подвеску, тормозную систему и так далее. В противном случае было бы опасно ездить на ВАЗ 2106. В общем, все зависит от фантазий владельца и кошелька.

Как провести тюнинг двигателя

Чтобы усовершенствовать двигатель ВАЗ 2106, вам потребуется провести облегчение всех узлов. А именно:

1. Поршней.
2. Маховика.
3. Коленчатого вала.

Кроме того, вам необходимо усовершенствовать системы охлаждения и смазки. Что касается поршней, то здесь вам нужно сточить внутреннюю поверхность юбки. Делать эту работу должен специалист на хорошем токарном станке. Не забывайте, что от качества проведенных работ зависит то, как будет функционировать двигатель в дальнейшем. Что касается коленчатого вала и маховика, то их необходимо дополнительно центровать после облегчения. Для этого потребуется высверливать отверстия, чтобы эти узлы имели одинаковый центр тяжести.

Техника проведения тюнинга двигателя

Доработка двигателя ВАЗ-2106 ориентирована на улучшение многих характеристик «сердца» машины. В частности, приверженцы отечественной «шестёрки» знают, что производитель обеспечил транспортное средство мощностью в 75 лошадиных сил.

При этом, чтобы достичь максимальной скорости, которую вновь-таки указывает производитель, следует выдержать некоторую паузу. Однако опытные мастера указывают, что тюнинг мотора ВАЗ-2106 позволяет повысить мощность движка, поспособствовать увеличению максимальной скорости авто, а также сокращению времени, при котором эта скорость достигается.

Безусловно, такие уверения приветствуются автовладельцами «шестёрок», которые готовы превратить самостоятельно свою «ласточку» в быстрого и немного «агрессивного зверя». Те, кто изучил рекомендации, как улучшить двигатель ВАЗ-2106, проведёт все манипуляции на высоком качественном уровне, сумеет удивить окружающих, когда на автотрассе «шестёрка» начнёт с лёгкостью обгонять престижные и хвалёные иномарки.

Источник

Тюнинг остальных систем автомобиля

Но не забывайте, что после всех этих усовершенствований стандартного охлаждения и смазки будет недостаточно. Поэтому вам потребуется провести все работы по усовершенствованию водяной помпы и масляного насоса. Последний придется полностью перебрать, чтобы обеспечить равномерную подачу смазки ко всем узлам двигателя. Система охлаждения должна функционировать с более быстрой циркуляцией антифриза. Кроме того, необходимо улучшить систему обдува радиатора.

Но на этом работы не закончены. Вам нужно провести расчет тормозной системы. Вполне возможно, что придется установить тормозные колодки с большей площадью соприкосновения. Когда производится кап ремонт двигателя ВАЗ 2106, то грех не заняться модернизацией. Только учтите, что не только мотор придется усовершенствовать.

Инструмент для притирки клапанов

Все вы знаете, для чего необходимы клапаны в двигателе. Они служат для правильного газораспределения. Другими словами, топливо в камеру сгорания должно поступать своевременно, аналогичная ситуация и с выхлопными газами. Но если между тарелкой клапана и седлом не будет зазора, либо он будет слишком большим, то газораспределение окажется нарушено. Чтобы избавиться от этой неприятности, вам нужно осуществить притирку клапанов. Для этого вам потребуется два вида притирочной пасты: для грубой и тонкой работы. Из инструментов необходима дрель с функцией реверса, а также насадка для нее. Изготовить последнюю можно из старого клапана, для этого отрезаете его стержень.

Проведение притирки

Чтобы работать было удобнее и эффективнее, между дрелью и клапаном устанавливается резиновая трубка. Толщина ее должна быть такой же, как у стержня клапана. Чтобы не было проворачивания, производится фиксация трубки при помощи червячных хомутов. Процедура притирки довольно простая. Необходимо смазать тарелку клапана и гнездо сначала пастой для грубой обработки. После того как все мелкие неровности поверхности исчезнут, эта паста смывается и наносится новая для тонкой обработки. Главное в этом деле – не перепутать клапаны местами после проведения притирки. На этом капитальный ремонт двигателя ВАЗ 2106 можно считать практически завершенным. В двух словах о нем рассказать невозможно, для проведения всех работ необходимы справочники.

Ремонт двигателя на ВАЗ 2106 своими руками -порядок работ.

Итак, прежде чем начать капитальный ремонт двигателя необходимо снять его, чтобы получить доступ ко всем поврежденным механизмам. Чтобы сделать ремонт двигателя вам понадобятся следующие инструменты и механизмы:

• инструменты для ремонта (ключи, молоток, отвертка и другие);
• запасные детали к двигателю.

Процедура разборки двигателя выглядит таким образом:

1. Открутите болт крепление рамы, которая устанавливается при извлечении двигателя.
2. Отпустите хомут, снимите шланг топливного насоса.
3. Снимите насос, открутив перед этим гайки, которым он крепится.
4. Вытащите проставку. Она размещена под топливным насосом.
5. Уберите прослойку, которая находится между блоком цилиндров и проставкой.
6. Снимите провода свечей зажигания.
7. Извлеките прижимную пластину.
8. Рассоедините шланг и вакуумный регулятор.
9. Снимите распределитель зажигания.
10. Открутите гайки крепления генератора, снимите шайбы, ремень и сам генератор.
11. Расслабив затяжку хомута, снимите шланг подогрева впускного трубопровода.
12. Извлеките насос охлаждающей жидкости, предварительно открутив все необходимые болты.
13. Снимите шланги карбюратора, системы вентиляции картера и шланг подачи разрежения к регулятору распределителя зажигания.
14. Снимите шланг системы вентиляции.
15. Избавьте ось промежуточного рычага привода дроссельной заслонки карбюратора от шайбы.
16. Снимите тяги привода дроссельной заслонки.
17. Извлеките с разбираемого устройства масляный фильтр.
18. Открутите гайку крепления крышки сапуна, и снимите ее вместе с маслоуказателем.
19. Извлеките датчик давления масла.
20. Снимите шкив коленвала, открутив гайку крепления его к блоку двигателя.
21. Отверните болты, предназначенные для крепления картера.
22. Снимите крышку блока цилиндров после того, как открутите крепежные гайки и болты.
23. Снимите крышку головки блока цилиндров, а также пластины, кронштейн с вакуумным шлангом.
24. Извлеките прокладку, которая находится над головкой блока цилиндров.
25. Открутите крепежные элементы и снимите натяжитель цепи.
26. Проверните болт удерживающий звездочку валика привода вспомогательных агрегатов, проворачивая тем самым коленвал.
27. Открутите болт крепления звездочки распредвала.
28. Удалите звездочку и снимите цепь привода распредвала.
29. Извлеките звездочку коленвала.
30. Снимите крепежный болт и башмак натяжителя цепи.
31. Открутите все гайки, которые удерживают корпус подшипников.
32. Открутите болты, фиксирующие ГБЦ, и снимите ее с двигателя.
33. Снимите прокладку ГБЦ.
34. Извлеките маховик.
35. Открутите крепежи и снимите переднюю крышку картера сцепления.
36. Докрутите последние болты, которые фиксируют масляный картер, и снимите его.
37. Освободите держатель заднего сальника.
38. Снимите масляный насос и прокладку насоса.
39. Снимите валик привода вспомогательных агрегатов.
40. С помощью отвертки извлеките шестерню привода распределителя зажигания.
41. Открутите и удалите маслоотделитель и сливную трубку.
42. Открутите крышку шатуна первого цилиндра, снимите ее, помогая себе молотком.
43. Вытащите поршень с шатуном из своего посадочного места.
44. Извлеките поршни и шатуны с оставшихся цилиндров.
45. Сняв крепления, извлеките коленвал и разберите его на части.
46. Пометьте шатуны, поршни, вкладыши подшипников, чтобы при сборке двигателя установить их на свои же места.
