Порядок работы

Часто при ремонте двигателя возникает необходимость отсоединения высоковольтных проводов. Некоторые водители, отсоединив провода, не запоминают порядок, в котором они были установлены. В итоге может возникнуть путаница с проводами, а при неправильном их подключении машина не заведется. Чтобы избежать неприятной ситуации, нужно знать, как осуществляется порядок работы ДВС.

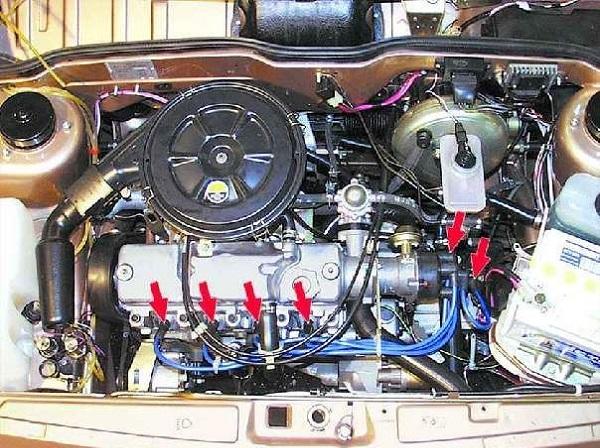

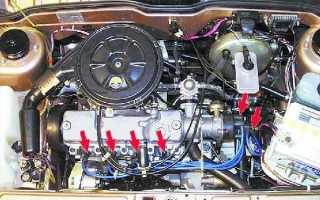

Подключение проводов на ВАЗ 2109

Принцип действия силового агрегата основан на таком свойстве газов, как способности расширяться при нагревании. Стандартный четырехцилиндровый двигатель работает в 4 такта:

1. На первом такте осуществляется «впуск» воздушно-топливной смеси и части отработанных газов. Эта смесь полностью занимает объем цилиндра.
2. На втором такте происходит процесс «сжатия». При этом клапаны закрыты, а поршень благодаря движению коленчатого вала и шатуну движется вверх. Рабочая смесь заполняет камеру сгорания.
3. На третьем такте, называемом «расширением», благодаря свечам зажигания возникает искра, которая воспламеняет рабочую смесь. Расширяющиеся газы своим давлением действуют на поршень и заставляют двигаться его вниз. Затем благодаря шатуну начинает двигаться коленвал.
4. На четвертом такте осуществляется процесс «выпуска» отработанных газов. Через выпускные клапаны они поступают в выхлопную систему автомобиля ВАЗ 2109.

Для того чтобы работа в многоцилиндровом двигателе осуществлялась плавно, а коленчатый вал не испытывал неравномерных нагрузок, необходимо, чтобы рабочие процессы осуществлялись в определенном порядке.

Существуют разные схемы, которые определяют, в какой последовательности будут функционировать цилиндры. В ВАЗ 2109 используется схема: 1-3-4-2. Нумеруют цилиндры начиная от передней крышки силового агрегата.

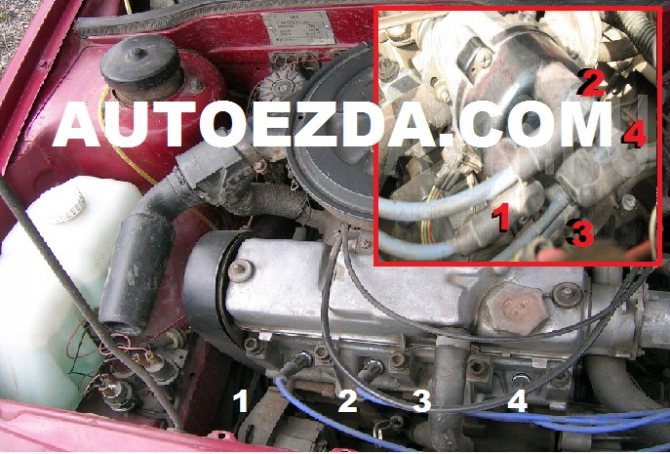

Нумерация цилиндров на ВАЗ 2109

Если представить рабочий процесс двигателя через цилиндры, то порядок работы таков:

1. В первом цилиндре осуществляется движение вверх, идет рабочий процесс: сгорает воздушно-топливная смесь, расширяются газы.
2. В третьем осуществляется процесс «сжатия», при котором поршень движется вверх.
3. В четвертый поступает рабочая смесь при движении поршня вниз, таким образом, осуществляется процесс «впрыска».
4. Во втором поршень движется вверх, при этом отработанные газы выходят через выпускные клапана.

Порядок работы цилиндров в рядном 4 цилиндровом двигателе

Рекомендации при подключении высоковольтных проводов .

Первым делом следует проверить высоковольтные провода на сопротивление с помощью мультиметр-тестера. Сопротивление не должно превышать 20 КоМ. Когда будете устанавливать провода не ленитесь уложить их правильно, без перегибов, чтобы они не соприкасались с другими частями мотора. Это увеличит их срок службы. Уложите провод правильно и зафиксируйте его.

Первый цилиндр у переднеприводных автомобилей ВАЗ 2108, ВАЗ 2109, ВАЗ 2110 находится ближе к ремню ГРМ. Если посмотреть на двигатель спереди — то первый цилиндр самый левый). Отсчет цилиндров идет слева направо — 1, 2, 3, 4.

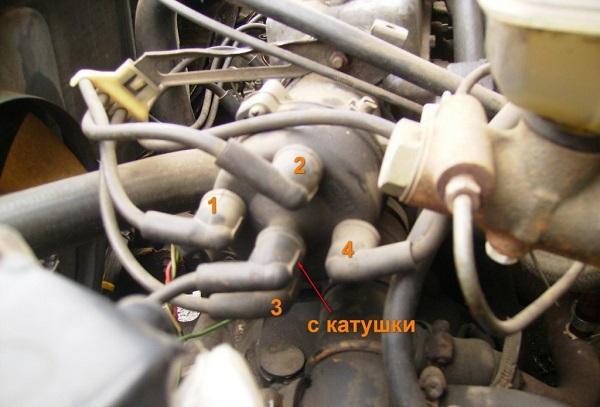

Порядок подключения высоковольтных проводов на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 с карбюраторным двигателем

Центральный высоковольтный провод выходит с крышки трамблера и направляется к катушке зажигания.

Вывод крышки трамблера, направленный вперед машины, соединяется с первым цилиндром.

Вывод крышки трамблера, направленный вниз, соединяется с третьим цилиндром.

Вывод крышки трамблера, направленный назад, соединяется с четвертым цилиндром.

Вывод крышки трамблера, направленный вверх, соединяется со вторым цилиндром.

Возможные причины поломки

При работе ДВС возможны различные неисправности. Чтобы их обнаружить, следует выполнить следующую последовательность действий:

1. Сначала надо завести машину. Мотор должен поработать на холостом ходу. В это время следует послушать, какие звуки исхдят из выхлопной трубы. Если слышны регулярные хлопки, то неисправен один из цилиндров. Причиной может быть неисправность свечей зажигания и отсутствие искры. Также неисправность может быть вызвана большим количеством поступающего воздуха или недостаточной компрессией в цилиндре.
2. Необходимо осмотреть свечи. При наличии нагара, влаги или окисления, нужно почистить. Проверить зазор между электродами, который должен составлять 0,8 – 0,9 мм.
3. Заменить все свечи зажигания независимо от их внешнего вида и пробега автомобиля.
4. При нерегулярных выхлопах, нужно осмотреть высоковольтные провода. На их наконечниках должны отсутствовать следы окисления, изоляция не должна быть повреждена. При обнаружении дефектов провод следует заменить.

Провода подключения к катушке

• Следует осмотреть крышку газораспределителя. На ней должен отсутствовать нагар и трещины. Угольный контакт нужно проверить на повреждения и изношенность.
• Необходимо осмотреть ротор. Он должен быть цельным и не иметь следов прогара. Все детали с дефектами следует заменить.
• Давление в цилиндрах допускается не ниже 1,1 Мпа, а разница компрессии не должна превышать 0,1 Мпа. Если показатели не соответствует, необходим ремонт мотора.

Если после выполненных действий проблемы остались, то нужно обратиться на станцию техобслуживания, чтобы пройти более точную диагностику двигателя ВАЗ 2109 и отрегулировать систему зажигания на стенде.

Как проверить зажигание на инжекторе

Сначала вам необходим о будет провести полную компьютерную диагностику системы. Если будут найдены проблемы бортовой компьютер укажет на них путем красной индикации «Check». Чаще всего причиной поломки становится не электронный модуль зажигания, а проблемы с заслонкой дроссельного узла.

Тут вам понадобится мультиметр, которым нужно делать замеры напряжения в системе. После поворота ключа в системе зажигания показания прибора должны быть следующие:

• общее напряжение бортовой цепи – 12 В;
• показатели датчика заслонки дросселя – 0,5 В, при этом заслонка открыта всего на 1%.

После нажатия на педаль акселератора показания прибора должны измениться в диапазоне 4,5 В. При необходимости смените датчик открытия заслонки и проведите настройку функциональности системы при помощи компьютера с установленным программным обеспечением. Лучше всего настройку инжектора проводить с участием специалиста и использовать для этой работы только лицензионное программное оборудование.

Видео «Принцип работы ДВС»

В этом обучающем видео рассказывается о том, как осуществляется работает система сгорания.

Всё о двигателях 2108, 21083, 21081 Две статьи С. Гераськина, опубликованые в журнале «За рулем» в 1995 году о двигателях 1100, 1300 и 1500 см для переднеприводных Самар. Размещены без ремарок и значительных сокращений. Близнецы — братья. За рулем. N 3 1995г

Вот уже 10 лет выпускают в Тольятти ВАЗ-2108 и чуть меньше — модели -21083 и -21081. Пришло время «рассекретить» историю их появления и рассказать об особенностях конструкции — тем более, что реэкспортных «восемьдесят первых» становится у нас все больше. Слово специалисту ВАЗа С. ГЕРАСЬКИНУ. В конце далеких уже 70-х годов было принято решение о создании нового (после «Жигулей») семейства автомобилей ВАЗ. В Управлении главного конструктора разработали техническое задание (ТЗ), проанализировав зарубежные образцы («Мазду-323», «Фольксваген-Гольф». «Ситроен-Визу» и др.). Вот что определили конструкторы: автомобиль должен иметь привод на передние колеса, подвеску «качающаяся свеча». двигатель рабочим объемом 1300 см*3 меньших по сравнению с существующим размеров, коэффициент лобового сопротивления (Сх) ниже 0.4. Поскольку для ВАЗа все принятые к исполнению идеи были новыми, решили привлечь в качестве консультанта. Базовой (и единственной) моделью контракта был ВАЗ-2108 с двигателем объмом 1300 см*3 и пятиступенчатой коробкой передач. Для разработки других модификаций завод не получил тогда денег от министерства. Но в планах они (не деньги, а модификации) были. Примерно через год на ВАЗе занялись мотором -21083 (1500 см), а еще примерно через полгода-21081 (1100 см). Почему именно двигатель рабочим объемом 1300 см стал базовым? Из компоновочных расчетов и анализа автомобильного рынка было сделано заключение, что для автомобиля такого класса, массы, назначения будет достаточно мощности 60-62 л. с. Отсюда рассчитали литраж мотора. Затем разработали мотор -21083. использовав тот же блок цилиндров. Этот двигатель рождался трудно, потому что почти ничего нельзя было изменить: расстояние между осями цилиндров было задано размерами блока, материалы -те же и т.д. Иными словами, требовалось сделать конфетку из подручного материала. А проблем. присущих только этому мотору, было достаточно: не выдерживая нагрузок, трещал блок: задирался поршень и клинил поршневой палец по причине тепловой нагруженности (ведь протоков между цилиндрами для охлаждающей жидкости нет). И еще целый букет: питтинг на вкладышах и растрескивание выпускного коллектора, продавливание привалочной плоскости головки и смятие бобышек. Но в процессе доводки мотор удалось подтянуть до необходимой надежности, хотя мощностные характеристики пришлось снизить. Тем не менее, двигатель остался самым чувствительным к малейшим отклонениям от требований документации, будь то качество материалов или обработка деталей. Мощность полуторалитрового двигателя примерно на 6 л. с. больше. Но она определяет главным образом максимальную скорость. Для разгона и удобства маневра значительно важнее другой показатель — максимальный крутящий момент. Вот здесь двигатель «1500» дает ощутимый перевес. Правда, не обошлось без ложки дегтя: максимальному крутящему моменту соответствуют слишком высокие обороты. Теперешний начальник отдела доводки двигателей НТЦ П. Бывшев в свое время доказывал, что такой момент двигатель должен выдавать при 2500 об/мин. Тогда подбором передаточных чисел коробки передач можно было бы добиться выполнения всех показателей ТЗ по этому автомобилю, одновременно значительно снизив расход топлива, шум и токсичность. Ныне этот вариант реализован на двигателе с впрыском. У двигателя -21081 совсем иная история. Он был включен в гамму разрабатываемых двигателей по запросу отдела экспорта, так как во многих странах (Бельгия. Греция. Португалия) налог на машину определяется по литражу ее мотора. В других странах эти автомобили привлекают заказчиков низкой контрактной стоимостью. К нам они попадают уже «оттуда» — на внутренний рынок завод их не поставлял. Автомобиль с этим мотором ведет себя довольно вяло: к тому же. чтобы удовлетворить нормам токсичности в Европе, его пришлось «зажать» по регулировке. Но. скажем, для пожилых людей, покупающих машины исключительно по соотношению «цена — объем салона», он предоставляет определенные преимущества. И все же большим спросом мотор не пользовался Двигатель «1100» не особенно удобен для производства: довольно много отличий от базового мотора (о них ниже). В то же время он получился наименее нагруженным и поэтому «прощает» даже значительные отклонения по материалу и изготовлению. Вот такова история. А теперь о том. что изменено в модификациях мотора -2108. В двигателе -21081 уменьшен ход поршня и за счет этого сокращен рабочий объем. Блок цилиндров ниже на 5.6 мм: остальные размеры не изменились, да и в технологии ремонта ничего нового. Коленчатый вал: на 5.2 мм уменьшено расстояние между осями шатунных и коренных шеек. «Вычислить» вал поможет расположение смазочных отверстий на шатунных шейках — на валах -2108 и -21081 они смещены от оси шейки в противоположные стороны . Головка цилиндров та же самая. Кстати. если вы купили для своей «восьмерки» новую головку и обнаружили на ней маркировку «21081». не расстраивайтесь — так и должно быть, эта деталь считается «родной» для двух моторов. Единственное различие — в расположении шпильки для натяжного ролика зубчатого ремня. В головке выполнены два резьбовых отверстия и в зависимости от типа двигателя — объемом 1.1 или 1.3 л- под шпильку используют одно или другое. Перенос натяжного ролика позволил на моторах с различными межосевыми расстояниями шкивов распределительного и коленчатого валов использовать один и тот же зубчатый ремень. Распредвал — оригинальный, с иным расположением кулачков, что связано с изменением фаз газораспределения на двигателе с «низким» блоком. Карбюратор модели -21081 отличается тарировочными параметрами — сечением топливных жиклеров и пусковыми зазорами. В цепом идентичен «восьмерочному», способы его регулировок. разборки и сборки остались прежними. В системе выпуска отработавших газов отсутствуют привычные «штаны» — приемная труба одинарная, а выпускной коллектор выполнен с одним выходным отверстием. Соответственно под приемную трубу сделаны кронштейн и зажим крепления к блоку. В системе зажигания устанавливают датчик-распределитель с иными характеристиками центробежного и вакуумного регуляторов опережения зажигания. Внешне этот прибор можно узнать по метке красного цвета на крышке вакуумного регулятора Изменился начальный угол опережения зажигания что необходимо помнить при регулировке. Одно деление шкалы в люке картера сцепления соответствует 1 градусу поворота коленвала. поэтому в луче стробоскопа метка на маховике должна на 5-6 делений не доходить до средней метки шкалы. Напомним, что на двигателе -2108 метка не доходит до середины шкалы на одно деление. Вот. пожалуй, и все отличия двигателя -21081. Посмотрим теперь на полуторалитровый мотор -21083. Здесь конструкторы пошли другим путем, а именно: достигли большего рабочего объема, чем на -2108. увеличив диаметр цилиндров. Понятно. что появились отличия в устройстве и ремонте блока цилиндров, поршней, головки цилиндров и карбюратора. Блок по конструкции такой же, изменились лишь размеры (в том числе и ремонтные!) цилиндров и… цвет. «Восемьдесят третий» блок легко узнать — приятный синий колер отличает его от серых «собратьев». Поршни увеличились в диаметре и приобрели проточки на днище, которые не позволят клапанам удариться о поршень при обрыве зубчатого ремня. На большой поршень нужны и большие поршневые кольца, и иные пальцы (от ВАЗ-2101) — не забывайте это при покупке запчастей! В головке цилиндров увеличены диаметры впускных клапанов (с 35 до 37 мм), седел и впускных каналов. Прокладка головки — с увеличенными диаметрами отверстий под цилиндры. Конструкция карбюратора не претерпела изменений, но другими стали проходные сечения и тарировочные данные, в том числе пусковые зазоры. В системе зажигания все приборы остались прежними (если не применяется микропроцессорная система управления двигателем с двумя катушками зажигания и прочими хитростями). Новый начальный угол опережения зажигания требует небольшой корректировки действий при регулировке со стробоскопом: метка на маховике не должна доходить до среднего деления шкалы в люке картера сцепления на 3-5 делений (почему — см. выше). Остальные детали двигателя — «восьмерочные», останавливаться на них не будем; а если вас одолели сомнения при выборе запчастей, обращайте внимание на их маркировку — первые несколько цифр указывают модель двигателя. Надеемся, эта статья поможет вам и в выборе. и в обслуживании, и в ремонте «Самары», а на автомобильных «развалах» — в поисках необходимых запчастей. «1500» против»1300″ За рулем N 7 1995г. В третьем номере журнала за этот год в статье «Близнецы-братья» специалист ВАЗа С. ГЕРАСЬКИН рассказал об особенностях семейства двигателей ВАЗ-2108 объемом 1100, 1300 и 1500 см*3. Сегодня он продолжает эту тему. В предыдущем материале я коснулся истории создания двигателя ВАЗ-21083 (1500 см). Некоторые читатели сделали неверные выводы, что этот двигатель менее надежен, чем 1300 и 1100. На самом деле это не так, хотя полуторалитровый требует выверенной и стабильной технологии производства, большего внимания при обслуживании и ремонте. Постараюсь объяснить, почему. Вначале замечу, что двигатели семейства ВАЗ-2108, как говорят, на порядок лучше, чем любые другие моторы отечественных легковых автомобилей. Такое утверждение основано на анализе их конструкции и характеристик. Разумеется, наши моторы прошли весь цикл необходимых (предусмотренных ГОСТами и заводскими методиками ВАЗа) испытаний. А конструкция двигателей и всех деталей отвечает требованиям, которые заложены в техническом задании и нормативных документах. Но нередко появляются причины производственно-технологические, снабженческо-политические и другие, которые нарушают соответствие этим требованиям. Такие перемены можно назвать эмоциональными отклонениями. Непрерывное, массовое производство (на ВАЗе оно еще сохранилось) требует ритмичных поставок комплектующих, сырья, материалов. Держать ритм, а тем паче в нынешней России, очень трудно. Потому иные ‘рационализаторы» пробуют изготовлять детали из несоответствующего чертежам материала. Хотя причины таких отступлений могут быть самые разнообразные — снижение энергоемкости, трудозатрат, времени и т. п. Бесправный отечественный автолюбитель с этим бороться не может. Хотя чувствует, что двигатель (автомобиль) ведет себя не лучшим образом. А для завода такие просчеты, что для слона дробинка — он большой, его не убудет. Тогда-то эмоциональные термины «менее» или «более» обретают материальное воплощение. Об этом подробнее. Блок цилиндров. В предыдущей статье мы говорили, что блоки цилиндров двигателей -21083 и -2108 по габаритным размерам и расстояниям между осями цилиндров (89 мм) одинаковы. Диаметр цилиндра двигателя ВАЗ-21083 — 82 мм, ВАЗ-21 08 — 76 мм. Толщина стенок цилиндра по расчетам (чертежам) не менее 4,5 мм. И неспециалисту понятно — цилиндры желательно омывать охлаждающей жидкостью со всех сторон: лучше отводится тепло, равномернее температурные деформации, меньше напряжений. А отсюда все .производные — большие надежность и долговечность, меньшая требовательность к отклонениям от чертежей. Последний фактор для российских условий существен. В блоке ВАЗ-2108 (1300 см) толщина перемычки между цилиндрами 13 мм (89-76-13). Ширина водяного канала (протоки) между ними соответственно 4 мм. У ВАЗ-21083 (1500 см) перемычка всего 7 мм (89-82-7). Поэтому между цилиндрами (в плоскости осей цилиндров) нет протоков — стенки здесь не омываются охлаждающей жидкостью. При такой конструкции температурный режим блока и цилиндро-поршневой группы двигателя ВАЗ-21083, конечно, более напряженный, чем ВАЗ-2108. А это требует обязательного соблюдения жестких условий изготовления поршней, колец и пальцев. Повышенная теплонапряженность блока у полуторалитрового мотора быстро выявит любые отклонения от заданных размеров этих движущихся в цилиндре деталей. И конечно, не простит иных огрехов производства: не выбитый до конца литьевой песок из блока, заусенцы или забоины на поршне из-за небрежной транспортировки, смещение поршневого пальца, заниженный диаметр юбки поршня. Все это, повторю, ускорит выход двигателя из строя. Чего не скажешь о моторе ВАЗ-2108 — он с подобными отклонениями может спокойно отработать свой моторесурс -125 000 километров. И еще. Цилиндры двигателей ВАЗ-2108 связаны между собой вверху достаточно мощной «плитой’ толщиной 12 мм. При затяжке головки блока цилиндры «искривляются» и плита передает усилие от одного цилиндра к другому, мешая каждому в отдельности четко сохранить цилиндрическую форму. Вот почему полуторалитровый мотор требует деталей только «в допуске», точной технологии их обработки и сборки. Кстати, спортсмены убирают эти связи между цилиндрами («распускают» плиту) и тем предупреждают возможные дефекты. Головка блока цилиндров и прокладка. Для головки очень важно применить сплав точно определенного состава. Дело в том, что в него добавляют немного вторичного алюминия. Если его больше, чем допустимо, жесткость головки намного снижается. В процессе изготовления за этим приходится следить особенно строго. В ходе доводки полуторалитрового мотора для увеличения запаса прочности (защита на случай отклонений по материалу и технологии) была изменена конфигурация бобышек головки под винты ее крепления. Такая форма не позволяет бобышкам трескаться даже при серьезных отклонениях (в худшую сторону, конечно) структуры материала. Открытый свод камеры сгорания головки -21083 больше, чем на -2108, а потому он воспринимает и большее усилие от газов. Если добавка вторичного алюминия в головке превышает норму, то через 60-90 тысяч километров пробега непременно раскроется стык между головкой и цилиндрами — как правило, в самом узком (где нет протоков для воды) и теплонапряженном месте, между вторым и третьим цилиндрами. А дальше все пойдет по типовой схеме: искривление привалочной плоскости головки, прогар прокладки, быстрый износ или разрушение седел и направляющих втулок клапанов. Прокладка — деталь тонкая. Ее задача не только уплотнять стык между головкой и блоком, но и компенсировать тепловые деформации, возникающие в соединении при работе мотора. Поскольку у полуторалитрового двигателя они проявляются в большей степени, то и требования к прокладке (материалу, размерам, качеству изготовления) более жесткие, чем для мотора 1300. Поэтому никогда не используйте вновь работавшую прокладку, а покупая новую, внимательно приглядитесь к ней. Возникли сомнения в качестве — не берите. На Егорьевском заводе, где делают прокладки для двигателей ВАЗ-2108, иногда допускают отступления от требований чертежа. Замечу, что положение свечи в головке ВАЗ-21083 не изменилось. Из-за большего диаметра цилиндра фронт пламени дольше идет до крайних мест камеры сгорания. Поэтому стойкость к возникновению детонации в двигателе -21083 ниже, чем в -2108. Если водитель не прислушивается к работе мотора, использует бензин с низким октановым числом и ездит с детонацией, полуторалитровый мотор не для него. В заключение еще раз повторю, что двигатели ВАЗ-2108 (-21083) надежны и долговечны, превосходят иные отечественные, да и некоторые зарубежные аналоги, когда все сделано в норме. Но при отклонениях от чертежей шансов выжить у двигателя 1300 гораздо больше, чем у 1500.

Как регулировать УОЗ?

На слух? По искре? По лампочке? По стробоскопу? Сейчас разберемся.

Сразу скажем, что про стробоскоп говорить не будем. Во-первых, у рядового водителя под рукой его попросту нет. А, во-вторых, с ним лучше не связываться. Дело в том, что стробоскоп показывает момент зажигания только при работающем моторе, но при этом за счет центробежного регулятора УОЗ смещается в сторону опережения даже на минимальных оборотах холостого хода. Поэтому точной регулировки ждать, вообще говоря, не стоит.

Правильные рекомендации по регулировке всегда содержатся в профильной литературе по конкретной модели автомобиля — их и следует придерживаться. Возьмем для примера автомобиль АЗЛК-2141 с двигателем УЗАМ и контактной системой зажигания

Обратите внимание, что бегунок у уфимских моторов вращается ПРОТИВ часовой стрелки

Последовательность операций для москвичевского мотора должна быть следующая.

• Ослабляем крепление трамблера.
• Определяем начало хода сжатия в первом цилиндре. Для этого выворачиваем свечу этого цилиндра, затыкаем отверстие подходящей пробкой (хоть из смятой бумаги) и проворачиваем пусковой рукояткой коленвал до выскакивания пробки наружу.
• Продолжаем проворачивать коленвал до совмещения первой риски на его шкиве с острием штифта установки зажигания, запрессованным в нижнюю крышку картера.
• Убеждаемся, что бегунок смотрит своей токоведущей пластиной на контакт крышки трамблера, соответствующий проводу первого цилиндра.
• Подсоединяем любую маломощную лампочку (например, в отвертке-пробнике) одним концом к массе, а другим — к клемме низкого напряжения катушки, соединенным с прерывателем.
• Включаем зажигание и поворачиваем корпус трамблера против часовой стрелки до замыкания контактов прерывателя. Лампа, закороченная прерывателем, должна погаснуть.
• Взявшись за бегунок, прикладываем небольшое усилие по часовой стрелке для устранения зазоров механизме привода, после чего медленно поворачиваем трамблер по часовой стрелке до загорания лампочки.
• Затягиваем крепление трамблера. Не забываем вернуть свечу на место!

На автомобилях типа ВАЗ-2108, перешедших на электронное зажигание, но при этом сохранивших как центробежный, так и вакуумный регуляторы, процедура полностью аналогичная — с точностью до иного расположения штатных меток. Бегунок при этом вращается против часовой стрелки. Однако подключать лампочку-пробник при этом нужно между коммутатором и катушкой зажигания, а ни в коем случае не к датчику Холла.

А что означает выражение «выставить по искре»? Грубо говоря, то же самое, что и по лампочке. В этом случае вместо лампочки используют вывернутую заранее свечу зажигания, резьбовую часть которой нужно постараться соединить с массой двигателя. Вместо загорания лампочки ловим момент проскакивания искры — вот и всё.

А как же регулировка на слух? Ее проводят так: при движении на прогретом моторе со скоростью примерно 50 км/ч на 4-й передаче следует резко нажать на правую педаль. Если УОЗ выставлен верно, то при этом должна прослушиваться кратковременная исчезающая детонация. Если детонация слишком сильная, следует повернуть трамблер по направлению вращения бегунка. Если детонации нет вообще — против вращения бегунка. Вы же еще помните, что в отечественном автопроме бегунки вращались и туда, и обратно?

Тем, кому интересна зажигательная тема былых времен, рекомендуем посмотреть вот сюда. Про свечи можно почитать вот тут, а также вот тут.

Устройство кривошипно-шатунного механизма двигателя

Устройство блока цилиндров двигателя ВАЗ-2111 идентичен блоку 21083. Отлит он из чугуна, диаметр цилиндров составляет 82 мм, в случае замены поршневой группы его можно увеличить на:

Коленвал

Коленчатый вал размещается внизу блока и вращается на пяти коренных подшипниках, имеющих съемные крышки, крепление которых к блоку осуществляется болтами. Крышки невзаимозаменяемы и маркируются рисками на внешней стороне. Средняя опора коренного подшипника имеет гнезда, в которые устанавливаются опорные полукольца, исключающие осевое смещение коленвала. Переднее полукольцо изготавливается из сплава стали и алюминия, заднее – из металлокерамики. При появлении люфта коленчатого вала полукольца подлежат замене.

Вкладыши подшипников – опорных и шатунных – тонкостенные, выполнены из сталеалюминиевого сплава. На внутренней стороне всех верхних коренных вкладышей, за исключением вкладыша третьей опоры, имеются канавки.

Устройство кривошипа (коленвала двигателя) следующее: он чугунный, имеет четыре шатунных и пять коренных шеек. Заодно с валом отлиты восемь противовесов. Внутри вала просверлены каналы, закрытые заглушками и имеющие двойное назначение:

1. по ним подается масло у шатунным шейкам от коренных;
2. они очищают масло, поскольку центробежной силой к заглушкам отбрасываются все механические примеси, не задержанные фильтром.

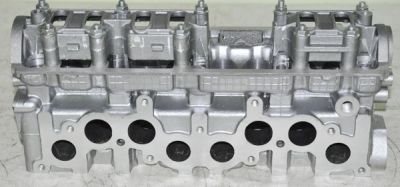

Устройство головки блока и ГРМ

Головка блока (ГБЦ) у всех переднеприводных авто семейства ВАЗ, будь то 2109, 2110 или 2114 одна, общая для всех цилиндров. Они монтируется к блоку при помощи десяти винтов. При монтаже под нее подкладывается металлическая прокладка. Данная прокладка предназначена для одноразового применения, и повторно ее использовать нельзя. В верхней части ГБЦ имеется пять опор распредвала.

Распределительный вал двигателя автомобиля ВАЗ-2109, имеет индекс 21083. На некоторые двигатели устанавливаются валы 2110 или 2111, их устройство несколько отличается от 21083, что позволяет получить прирост мощности мотора. Отливается вал из чугуна, на нем расположены пять опор и восемь кулачков, открывающих клапаны. В действие он приводится с помощью зубчатого ремня от шкива коленвала. Правильно установить валы относительно друг друга можно при помощи установочного выступа на задней крышке ремня ГРМ и меток на приводных шестернях и маховике.

В ГБЦ запрессованы седла, а та же направляющие втулки клапанов. На внутренней стороне втулок имеются канавки для подвода смазки, сверху втулки закрываются маслоотражательными колпачками.

Клапаны изготавливаются из стали, причем головка впускного – из жаропрочной. Монтируются они наклонно в один ряд. Впускной клапан большего диаметра чем выпускной. Зазоры между клапанами и кулачками распредвала регулируются при помощи регулировочных шайб, обладающих повышенной износостойкостью.

Толкатели представляют собой металлические стаканчики, движущиеся в отверстиях ГБЦ. Для улучшения износоустойчивости поверхность, соприкасающаяся с торцами стержней клапанов, цементируется.

Смазывание деталей

Устройство смазки двигателя автомобиля ВАЗ-2109 (2110) комбинированное. К коренным и шатунным подшипникам, а также к опорам распредвала масло подается под давлением, цилиндры, поршни, пальцы и кольца, кулачки распредвала и толкатели смазываются разбрызгиванием, ко всем остальным сопряженным деталям смазка подается самотеком.

Спереди блока установлен масляный насос шестеренчатого типа с перепускным клапаном. Маслоприемник монтируется при помощи болтов на крышку второго коренного подшипника и корпус насоса. Маслофильтр неразборный, имеет перепускной и противодренажный клапаны. Подробно устройство системы смазки и других систем двигателя рассмотрено в отдельных статьях.

Вентиляция картера производится принудительно, газы отводятся через маслоотделитель.
