Двигатели ЗМЗ–402 и ЗМЗ–4021

Болт крепления крышки распределительных шестерен 11-16 (1,1-1,6) Гайка крепления крышки распределительных шестерен 12-18 (1,2-1,8) Гайка крепления крышки коробки толкателей 12-18 (1,2-1,8) Гайка крепления головки блока цилиндров 85-90 (8,5-9,0) Болт крепления задней крышки головки блока цилиндров 11-16 (1,1-1,6) Гайка болта крепления крышки шатуна 68-75 (6,8-7,5) Гайка крепления маховика 78-83 (7,8-8,3) Болт крепления шкива коленчатого вала 11-16 (1,1-1,6) Стяжной болт коленчатого вала (храповик) 170-220 (17-22) Болт крепления упорного фланца распределительного вала 11-16 (1,1-1,6) Болт крепления зубчатого колеса распределительного вала 55-60 (5,5-6,0) Гайка крепления стойки оси коромысел 35-40 (3,5-4,0) Болт крепления крышки коромысел 4,5-8,0 (0,45-0,8) Гайка крепления выпускного коллектора к впускной трубе 44-56 (4,4-5,6) Гайка крепления впускной трубы и выпускного коллектора к головке блока 40-56 (4,0-5,6) Гайка крепления масляного картера 12-15 (1,2-1,5) Гайка крепления масляного насоса 18-25 (1,8-2,5) Болт крепления привода распределителя зажигания 6,0-8,0 (0,6-0,8) Гайка крепления крышки коренного подшипника 100-110 (10-11) Гайка крепления масляного фильтра 12-18 (1,2-1,8) Болт крепления топливного насоса 12-18 (1,2-1,8) Гайка крепления фильтра тонкой очистки топлива 12-18 (1,2-1,8) Гайка крепления водяного насоса 18-25 (1,8-2,5) Болт крепления шкива водяного насоса 12-18 (1,2-1,8) Болт крепления картера сцепления 28-36 (2,8-3,6) Гайка крепления картера сцепления 40-56 (4,0-5,6) Болт крепления нажимного диска сцепления 20-25 (2,0-2,5) Гайка крепления кронштейна генератора 44-62 (4,4-6,2)

Гайка крепления генератора 44-56 (4,4-5,6) Свеча зажигания 30-40 (3,0-4,0) Болт крепления вентилятора 14-18 (1,4-1,8)

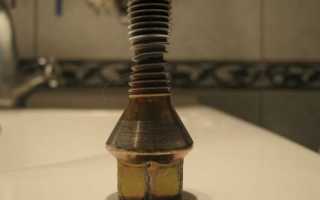

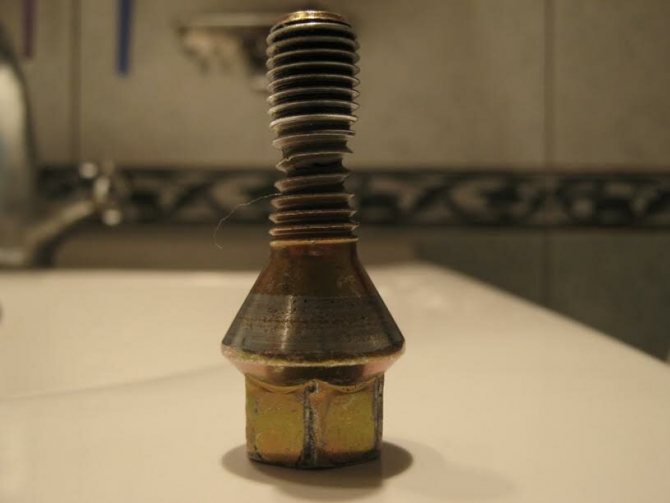

А это перетянутый болт)

Моменты затяжек двигателя 402

Осмотр и дефектация шатунно-поршневой группы рассмотрена в статье – «Ремонт шатунно-поршневой группы».

Еще раз кратко пройдемся по основным особенностям:

Перед установкой гильз в блок цилиндров, если это требуется, блок хорошо промывается и сушится.

При замене гильз новые гильзы вставляют в блок цилиндров так, чтобы буква, обозначающая группу гильзы, располагалась в поперечной плоскости.

Гильза должна входить в блок совершенно свободно.

Гильза, установленная с медной прокладкой в блоке, должна выступать над поверхностью блока на 0,02–0,1 мм.

Разница выступания гильз по цилиндрам должна быть не более 0,055 мм (это обеспечивается подбором гильз по длине или их осаживанием с деформацией медной прокладки).

Перед установкой гильзы место, на которое опирается гильза в блоке нужно промазать герметиком (раньше при сборке использовали масляную краску).

После вставки гильзы в блок цилиндров, легкими ударами допрессовываем гильзы.

После установки гильз их нужно зафиксировать с помощью подходящих втулок, шайб и гаек.

Фиксация нужна, чтобы при перевертывании блока и вставки поршней с кольцами гильзы не вылезли из блока

По дефектации блока была рассмотрена соответствующая статья.

Переходим к сборке шатунно-поршневой группы.

На днище поршня выбито два обозначения. На блоке нанесена буква краской. По этой букве поршень подбирается к цилиндру.

Конечно если менялась цилиндропоршневая группа, то уже эта маркировка не учитывается.

На днище поршня римская цифра указывает группу поршня. На поршневых пальцах номер группы указывается краской на внутренней поверхности или на торцах. Он конечно должен совпадать с группой поршня.

На шатуне номер группы тоже обозначается краской. Он должен либо совпадать, либо быть соседней с пальцем группы.

Поршневой палец, смазанный моторным маслом должен с небольшим усилием перемещаться в головке шатуна, но не выпадать из нее

Нагреваем поршень до температуры примерно 80˚ С (можно в водяной ванночке) и запрессовываем поршневой палец.

Запрессовывать палец можно медным или обычным молотком, через оправку из мягкого металла, удерживая поршень на весу.

После сборки выступ на нижней головке шатуна должен находиться с той же стороны, что и надпись «Перед» на поршне.

Ориентировочный выступ шатуна двигателя ЗМЗ-402 расположен не на стержне шатуна, а на его крышке

Ставим стопорные кольца в поршень.

Проверяем поршневые кольца. Установленные в цилиндр на глубину 20-30 мм компрессионные кольца должны иметь зазор в замке – 0,3-0,6 мм, маслосъемное – 0,5-1 мм.

Надеваем кольца на поршень. Раздвигаем замок расширителя маслосъемного кольца, надеваем его на поршень в нижнюю канавку и сводим замок.

Надеваем нижнее компрессионное кольцо надписью «ВЕРХ» к днищу поршня

Последним, надеваем верхнее компрессионное кольцо. Кольца разворачиваем так, чтобы замки верхних компрессионных колец находились с противоположных сторон поршня, а замок маслосъемного кольца под 90˚ к замкам компрессионных колец.

При замене изношенных или дефектных гильз новыми и отремонтированными следует вставлять их в блок так, чтобы метка, имеющаяся на нижней центрирующей части гильзы, указывающая ее группу, была расположена в поперечной плоскости блока.

В остальных случаях, прежде чем вынуть гильзы из блока, их необходимо маркировать порядковыми номерами, а также пометить положение в блоке, чтобы при сборке обеспечить их постановку в прежнее положение.

В случае замены поршней, гильз, поршневых пальцев или шатунов подбор сопрягаемых пар следует производить при температуре деталей 20±3°С. (см. таблицу размерных групп ниже).

При установке на поршень новых колец, но сохранении прежних гильз, следует удалить на станке или шабером выступающий буртик в верхней части гильзы.

Для мало изношенных гильз цилиндров без их расточки предусмотрен комплект луженых компрессионных и стальных маслосъемных колец.

Устанавливаем блок двигателя на стенд в перевернутом положении.

Вставляем в постели коренных подшипников вкладыши с канавкой и отверстием для подачи масла.

Вставляем два упорных полукольца без выступов по обеим сторонам центральной постели. Поворачиваем их поперечными проточками к щекам коленчатого вала.о.

Вставляем два упорных полукольца без выступов по обеим сторонам центральной постели

Вкладыши и коренные шейки коленчатого вала смазываем моторным маслом.

Вкладываем новую набивку – как сказано в статье – «Ремонт коленчатого вала»

Вставляем набивку в держатель набивки и устанавливаем резиновые флажки в держатель набивки

Обжимаем набивку, как сказано в статье – «Ремонт коленчатого вала».

Укладываем коленчатый вал в блок цилиндров.

Устанавливаем вкладыши в крышки коренных подшипников, смазываем их чистым моторным маслом и укладываем на шейки коленчатого вала

При установке крышки 2 первого коренного подшипника выступ задней упорной шайбы 1 должен войти в паз крышки 2.

Устанавливаем держатель набивки

Шестигранным ключом на 8 заворачиваем две гайки крепления держателя набивки

Затягиваем болты крышек коренных подшипников в соответствии с моментами затяжки (см. ниже таблицу моментов ниже)

Проворачиваем рукой коленчатый вал. Вращение должно быть свободным и равномерным без заеданий при небольшом усилии

Осевой люфт коленчатого вала не должен превышать 0,36 мм. В противном случае проверяем правильность сборки, разбираем и устраняем неисправности.

Устанавливаем переднюю упорную шайбу 2 на штифты 1, антифрикционным слоем наружу

Устанавливаем распорную шайбу между шестерней коленчатого вала и передней упорной шайбой. Распорная шайба устанавливается фаской в сторону упорной шайбы.

Устанавливаем шестерню коленчатого вала.

Напрессовав до упора шестерню коленчатого вала, следует проверить его осевой зазор.

Проверка производится следующим образом: заложите отвертку (вороток, рукоятку молотка и т.п.) между первым кривошипом вала и передней стенкой блока и, пользуясь ею как рычагом, отжать вал к заднему концу двигателя.

С помощью щупа определите зазор между торцом задней шайбы упорного подшипника и плоскостью бурта первой коренной шейки.

Зазор должен быть в пределах 0,125–0,325 мм.

Вставляем в шатун и его крышку новые вкладыши. Смазываем поршневые кольца, вкладыши, стенки цилиндров и шатунные шейки моторным маслом.

Устанавливаем приспособление для обжимки колец и постукивая деревянной ручкой молотка по кругу обжимаем кольца.

Ориентируем правильно поршень надписью «Перед» к передней части блока вставляем в цилиндр согласно порядку номеров.

Постукивая деревянной ручкой молотка по днищу поршня, утапливаем его в цилиндр. С другой стороны контролируем правильное его положение относительно шейки коленчатого вала.

Устанавливаем крышки шатунов

Головкой на 15 закручиваем гайки крышки шатунов моментом 6,8 – 7,5 кгс.м. Для затяжки используем моментный ключ

Устанавливаем распределительный вал.

Перед установкой распределительного вала, смазать моторным маслом шейки и кулачки распределительного вала, толкатели и штанги толкателей.

При установке распределительного вала совмещаем риску на его пластмассовой шестерне с меткой “ 0 ” на шестерне коленчатого вала.

Устанавливаем распределительный вал

Головкой на 12 через отверстие в шестерне закручиваем болты крепления упорного фланца.

Устанавливаем маслоотражательную шайбу на конец коленчатого вала. Вставляем в гнездо коленчатого вала шпонку ступицы шкива.

Устанавливаем крышку распределительных шестерен.Чтобы передний сальник коленчатого вала правильно сел лучше всего центрировать крышку вместе со ступицей шкива. Перед посадкой ступицы шкива рабочую кромку сальника смазываем моторным маслом.

Ключом на 13 заворачиваем восемь гаек крепления крышки

Толкатели подбираются по размерам отверстий в блоке и делятся на две группы (см. таблицу размерных групп толкателей).

Коленчатый вал, маховик и сцепление балансируются в сборе, поэтому при замене одной из этих деталей следует произвести динамическую балансировку, высверливая металл с тяжелой стороны маховика.

Балансировку коленчатого вала, маховика и сцепления в сборе не следует начинать, если начальный дисбаланс превышает 200 г.см. В этом случае необходимо узел разукомплектовать и проверить балансировку каждой детали в отдельности.

Напрессовав до упора шестерню коленчатого вала, следует проверить его осевой зазор.

Устанавливаем масляный насос

Наживляем и закручиваем ключом на 13 две гайки крепления масляного насоса

Устанавливаем новую прокладку поддона. Промазываем герметиком прокладку поддона с обеих сторон

Устанавливаем поддон картера и закручиваем крест накрест гайки поддона.

В задний конец коленчатого вала запрессовывается шариковый подшипник 80203 АС9 с двумя защитными шайбами.

Допускается использовать подшипник 60203А с одной защитной шайбой, при этом в полость для подшипника необходимо заложить 20 г смазки Литол-24.

Приверните к маховику нажимной диск сцепления в сборе с кожухом, предварительно отцентрировав ведомый диск с помощью оправки (можно использовать первичный вал коробки передач) по отверстию в подшипнике в заднем торце коленчатого вала.

Метки 0, выбитые на кожухе нажимного диска и на маховике около одного из отверстий для болтов крепления кожуха, должны быть совмещены.

Момент затяжки гбц ВАЗ

Момент затяжки гбц на двигателях НИВА шевроле (двигатель ВАЗ-2123)

Моменты затяжки головки блока цилиндров (гбц) имеют значения указанные в таблице №1. Двигатели, которые устанавливают на автомобили семейства Шевролет нива (ВАЗ-2123) — 4-х цилиндровые, с рядным вертикальным расположением цилиндров и верхним расположением распределительного вала. Оснащенные системой распределенного впрыска топлива.

Затяжку болтов головки производят в четыре этапа (указаны в таблице). А вот что пишут об этом в руководстве по эксплуатации ВАЗ-2123:

Рис.1 Порядок затяжки болтов головки блока цилиндров (гбц)
Установите головку блока цилиндров, отцентрировав её по двум направляющим втулкам, вверните болты её крепления и затяните их в четыре приема в определенной последовательности.

Деталь	Резьба	Момент затяжки, Н-м (кгс*м )
Болты крепления головки блока цилиндров	М12х1,25	1-й – моментом 20 Н-м (2 кгс*м); 2 -й – моментом 69,4-85,7 Н-м (7,1-8,7 кгс*м); 3-й – доверните болты на 90°; 4-й – окончательно доверните болты на 90°.
Болт крепления крышки головки блока цилицдров	М6	1.96-4,60 (0,20-0.47)
Болт крепления головки цилицдров	М8	31,36-39,10(3,20-3,99)

Таблица №1. Момент затяжки болтов головки блока цилиндров (гбц) на нива шевроле (ВАЗ-2123).

Момент затяжки гбц ВАЗ-2112 16 клапанов (ПРИОРА)

Момент затяжки гбц на приоре взяты из руководства по эксплуатации автомобиля и указаны в табличке №2.

Установите головку на блок, предварительно убедившись, что коленчатый и распределительные валы находятся в положении ВМТ (оба клапана 1-го цилиндра должны быть закрыты). Затяните болты крепления головки блока в последовательности, указанной на рис. 5.6, в четыре этапа: 1-й – моментом 20 Н·м (2 кгс·м); 2-й – моментом 69,4–85,7 Н·м (7,1–8,7 кгс·м); 3-й – доверните болты на 90°; 4-й – окончательно доверните болты на 90°.

Деталь	Резьба	Момент затяжки, Н-м (кгс*м )
Болты крепления головки блока цилиндров	М12х1,25	1-й – моментом 20 Н-м (2 кгс*м); 2 -й – моментом 69,4-85,7 Н-м (7,1-8,7 кгс*м); 3-й – доверните болты на 90°; 4-й – окончательно доверните болты на 90°.
Болт крепления крышки головки блока цилицдров	М6	1.96-4,60 (0,20-0.47)
Болт крепления головки цилицдров	М8	31,36-39,10(3,20-3,99)

Таблица №2. Момент затяжки головки блока цилиндров (гбц) приора.

Необходимо учитывать что:

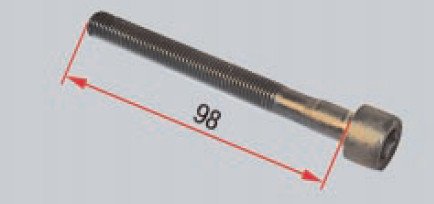

Болты крепления головки блока цилиндров вытягиваются при многократном использовании. Болты, длина которых (без учета высоты головки) превышает 98 мм, замените новыми. Перед установкой головки блока смажьте болты тонким слоем моторного масла.

Момент затяжки гбц КАЛИНА, ГРАНТА

Момент затяжки головки блока цилиндров на двигателях модели 21114-50, установленные на автомобилях Lada Kalina указаны в таблице №3. Двигатель 21114-50 со­здан на базе двигателя ВАЗ-2111. Уве­личение рабочего объема двигателя модели 21114 до 1,6 л. по сравнению с объемом двигателя 2111 достигнуто за счет большего хода поршня при неизменном ди­аметре цилиндра.

Камера сгорания в головке блока двигателя модель 21114 стала больше по сравнению с двигателем 2111: ее длина увеличи­лась с 79 до 81 мм, а ширина — с 48 до 50 мм. Для различия головок блока рядом с резьбо­вым отверстием для свечи 1-го цилиндра го­ловки двигателя модель 21114 есть прилив с но­мером «11183».

Вот что нам говорит руководство по эксплуатации о моменте затяжки гбц на калине:

Установите головку на блок, предвари­тельно убедившись, что коленчатый и распре­делительный валы находятся в положении ВМТ (оба клапана 1-го цилиндра должны быть закрыты). Затяните болты крепления головки блока в указанной последовательности в че­тыре этапа: 1-й — моментом 20 Н-м (2 кгс*м); 2-й — моментом 69,4-85,7 Н-м (7,1-8,7 кгс*м) 3-й — доверните болты на 90°; 4-й — окончательно доверните болты на 90°.

Деталь	Резьба	Момент затяжки, Н-м (кгс*м )
Болты крепления головки блока цилиндров	М12х1,25	1-й – моментом 20 Н-м (2 кгс*м); 2 -й – моментом 69,4-85,7 Н-м (7,1-8,7 кгс*м); 3-й – доверните болты на 90°; 4-й – окончательно доверните болты на 90°.
Гайка крепления крышки головки блока цилиндров	М6х1,25	1,96-4,6 (0,2-0,47)

Таблица №3. Момент затяжки головки блока цилиндров (гбц) КАЛИНА двигатель модель 21114, ГРАНТА .

Момент затяжки гбц ВАЗ 2106, 2107, 2103

Момент затяжки головки блока цилиндров на двигателях 2106 и 21011, 2103 одинаковый и приведен в таблице №4. В зависимости от модели или модификации автомобиля устанавливались двигатели трех типов:

• 2106 — с рабочим объемом 1.6литра. Это основной двигатель для автомобиля ВАЗ-2106.
• 2101 — с рабочим объемом 1.3литра. Устанавливался на автомобили ВАЗ-21063. От двигателя 2106 он отличается уменьшенным на 14мм ходом поршня, поэтому имеет другие блок цилиндров, коленчатый вал и другие детали цепного привода механизма газораспределения.
• 2103 — с рабочим объемом 1.45литра.

Деталь	Резьба	Момент затяжки, Н-м (кгс*м )
Болты крепления головки блока цилиндров	М12х1,25	Предварительное затягивание: мин:33,3Н-м(3,4кгс*м) – мах:41,16Н-м(4,2кгс*м) ; Окончательное затягивание мин:96Н-м(9,8кгс*м) – мах:118,4Н-м(12,1кгс*м) ;
Болты крепления головки блока цилиндров	М8	минимум: 30,67Н-м(3,13кгс*м) – максимум: 39,1(3,99кгс*м)

Таблица №4. Момент затяжки головки блока цилиндров (гбц) ВАЗ-2106.

Момент затяжки гбц ВАЗ 2108, 2109

Момент затяжки гбц на двигателях ВАЗ-2108, ВАЗ-2111-80 совпадают, и приведены в таблице №5.

Затяните болты крепления головки в указанной последовательности в четыре этапа: 1 — моментом 20 Н-м (2 кгс-м); 2 — моментом 69,4-85,7 Н-м (7,1-8,7 кгс-м); 3 — доверните болты на 90°; 4 — окончательно доверните болты на 90°.

Деталь	Резьба	Момент затяжки, Н-м (кгс*м )
Болты крепления головки блока цилиндров	М12х1,25	1 – моментом 20 Н-м (2 кгс-м); 2 – моментом 69,4-85,7 Н-м (7,1-8,7 кгс-м); 3 – доверните болты на 90°; 4 – окончательно доверните болты на 90°.

Таблица №5. Момент затяжки головки блока цилиндров (гбц) ВАЗ-2108, 2109.

Болты крепления головки блока цилин­дров вытягиваются при многократном ис­пользовании. Замените новыми болты, длина которых превышает 135,5 мм. Перед установ­кой головки блока смажьте болты тонким слоем моторного масла.

Момент затяжки гбц ваз 2108, 2110, 2114 8 клапанов инжектор, 2115

Деталь	Резьба	Момент затяжки, Н-м (кгс*м )
Болты крепления головки блока цилиндров	М12х1,25	1 – моментом 20 Н-м (2 кгс-м); 2 – моментом 69,4-85,7 Н-м (7,1-8,7 кгс-м); 3 – доверните болты на 90°; 4 – окончательно доверните болты на 90°.

Таблица №6. Момент затяжки гбц ваз 2108, 2110, 2114, 2115.

Момент затяжки гбц ваз 2101

Момент затяжки гбц, приведенный в таблице№7, применяется для двигателей следующих моделей:

• ВАЗ-2101 с рабочим объемом 1.2 литра. Это основной двигатель для автомобилей ВАЗ-2101;
• ВАЗ-21011 с рабочим объемом 1.3 литра. Устанавливался на автомобили ВАЗ 21011 и ВАЗ-21021. От предыдущей модели он отличается увеличенным на 3мм диаметром цилиндров, поэтому у него другие блок цилиндров и поршень; Момент затяжки гбц аналогичный с ВАЗ 2101;
• ВАЗ-2103 с рабочим объемом 1.45литра. От первой модели отличается увеличенным на 14мм ходом поршня, поэтому у него другие блок цилиндров и шатунно-поршневая группа. Момент затяжки болтов гбц аналогичен двигателю ВАЗ-2101.

Деталь	Резьба	Момент затяжки, Н-м (кгс*м )
Болты крепления головки блока цилиндров	М8	31.36-39.1
Болт крепления крышки головки блока цилиндров	М6	1.96-4.60

Таблица №7. Момент затяжки головки блока цилиндров (гбц) ваз 2101.

Момент затяжки головки блока цилиндров (гбц) ОКА-1111, 11113

Деталь	Резьба	Момент затяжки, Н-м (кгс*м )
Гайки крепления головки блока цилиндров	–	77-82

Таблица №8. Момент затяжки головки блока цилиндров (гбц) ОКА-1111, 11113.

Момент затяжки головки блока цилиндров (гбц) НИВА

Моменты затяжки для двигателей ВАЗ-21214 евро3.

Рис.3 Порядок затяжки гбц НИВА

Для обеспечения надежного уплотнения и исключения подтяжки болтов головки блока цилиндров при техническом обслуживании автомобиля затягиваем их в четыре приема. Порядок затяжки указан на рисунке.

Деталь	Резьба	Момент затяжки, Н-м (кгс*м )
Гайки крепления головки блока цилиндров	–	1 прием: затягиваем болты 1-10 моментом 20 (2,0); 2 прием: болты 1-10 моментом 69,4-85,7 (7,1-8,7). Болт 11 – моментом – 31,4-39,1 (3,2-4,0)

Таблица №9. Момент затяжки головки блока цилиндров (гбц) НИВА, двигатели.

Умз 4216 моменты затяжки

Момент затяжки гаек 4216, диаметр гильз 100мм

на всякий случай последовательность затяжки гаек ГБЦ ЗМЗ 402

Блок цилиндров двигателя УМЗ-4216 отлит из алюминиевого сплава заодно с чугунными гильзами цилиндров. Номинальный диаметр гильз 100 мм. Для более равномерного охлаждения гильз в межцилиндровых перемычках блока предусмотрены протоки для прохода охлаждающей жидкости.

Блок цилиндров, головка блока цилиндров, кривошипно-шатунный механизм двигателя УМЗ-4216, устройство.

Головка блока цилиндров двигателя УМЗ-4216 из алюминиевого сплава со вставленными седлами и направляющими втулками клапанов. Блок цилиндров и головка блока разделены прокладкой из асбестового полотна, армированного металлическим каркасом. Толщина прокладки в сжатом состоянии 1,5 мм. Для совмещения отверстий подвода масла на блоке цилиндров и прокладке, она должна устанавливаться выступом в сторону картера сцепления.

Каталожные номера деталей и узлов блока цилиндров двигателя УМЗ-4216.

После обкатки автомобиля, через 2000 километров пробега, и после каждого снятия головки блока цилиндров необходимо производить подтяжку гаек крепления головки с использованием динамометрического ключа. Подтяжку надо производить только на холодном двигателе.

Для обеспечения равномерного и плотного прилегания прокладки к головке блока и на блок цилиндров, затяжку гаек производить в последовательности указанной на рисунке ниже, в два приема. Первый раз — предварительно с меньшим усилием, момент затяжки 5,0-6,5 кгсм, второй раз — окончательно, момент затяжки 9,0-9,5 кгсм.

Порядок подтяжки гаек головки блока цилиндров двигателя УМЗ-4216.

Каталожные номера деталей и узлов головки блока цилиндров двигателя УМЗ-4216.

Кривошипно-шатунный механизм двигателя УМЗ-4216, устройство.

Коленчатый вал двигателя УМЗ-4216 пятиопорный, отлит из высокопрочного чугуна. В шатунных шейках имеются полости для дополнительной центробежной очистки масла. Моторное масло от коренных шеек в полости шатунных подводиться через сверленые каналы. К коренным шейкам масло поступают из каналов блока цилиндров. Передний конец коленчатого вала уплотняется самоподжимным сальником, работающим по наружной поверхности ступицы шкива коленчатого вала.

Показания к капитальному ремонту

Собственно показаний к капитальному ремонту 2 – это повышенный расход бензина и/или масла. В принципе всё.Любая неисправность двигателя (и не только, а также ходовой, например) так или иначе приведёт к тому, что возрастёт расход ГСМ.При этом в динамике авто не потеряет (ну если только не всё крайне запущено, вроде прогоревшего поршняклапана). Для любого авто производитель указывает нормальный расход как бензина так и масла. В случае Волги с ЗМЗ 402 расход бензина в городедолжен быть 13,8 литра на 100 км, а масла должно расходоваться не более 250 грамм на 100 км.

В моём случае, расход был 25-30 литров, масла же приходилось доливать по литру в месяц, при пробеге менее 400 км. Расходбензина замерялся по одометру. Как показало дальнейшее развитие событий, в повышенный расход помимо износа непосредственнодвигателя, свой вклад вносили также буксующее сцепление и подклинивающая тормозная колодка, а также заглушенная система ЭПХХ.

Капиталка была сделана год назад, по завершении обкатки получилось, что зимой при нормальной езде (без буксовок) укладывалсяв 20 литров, летом расход был 14-16 литров при езде средней степени агрессивности. Во время обкатки активно решалась проблематечей масла и к моменту завершения обкатки двигатель был переведён на синтетику, на которой и ездит до сих пор.

Особенности замены прокладки головки блока цилиндров

При всех существующих нюансах технологии, связанных с особенностями устройства двигателя, вида прокладки

или болтов крепления, существуют общие правила. Правила, которые являются универсальными при замене

прокладки

ГБЦ на любом автомобиле.

Мы не станем утомлять вас подробным описанием того, какой болт, и в какую сторону крутить. Все «хитрости» замены прокладки описаны в мануале именно к вашему типу двигателя. Читайте, прежде чем приступите к ремонту.

И, самое главное, нужно постараться выполнить все требования производителя, касающиеся сборки и разборки головки блока цилиндров

.

• начало демонтажа происходит с маркером в руках. Отсоединяя всё навесное, особенно трубопроводы, не поленитесь и не надейтесь на память, пометьте всё. На нашем сайте вы можете получить подробную информацию про ремонт УАЗ 3163 (Патриот) Замена прокладки головки блока цилиндров. Собирать будет проще.
• приобретая прокладку ГБЦ для замены, не забудьте убедиться в том, что её свойства рассчитаны именно на ту силу крутящего момента, которую прописывает производитель двигателя для затяжки болтов крепления ГБЦ;
• перед тем, как начать раскручивать болты крепления, необходимо тщательно очистить от маслянистого налета. Срыв ключа со шлица грозит: травмой вам или срывом шлицов болта, и тогда без высверливания не обойтись;
• болты крепления начинаем раскручивать с середины на 0,5 или 1 оборот каждый. Это делается для того, чтобы снять напряжение;
• после того, как вы сняли ГБЦ и заменили прокладку, приступаем к обратной процедуре. Установка головкиблока
  должна происходить строго по направляющим втулкам, или по специальным пазам для центровки;
• затяжка болтов крепления ГБЦ производится только с применением динамометрического ключа, по схеме, определенной производителем в мануале, и строго по параметрам затяжного момента.

Моменты затяжки резьбовых соединений газель

Внимание! Опытные механики советуют выбирать средний диапазон из данных ниже. Так как все динамометрические ключи имеют небольшую погрешность.

Всего 10 болтов на головке блока цилиндров двигателей Газели. Их шапочки имеют диаметр 14 мм. После того как будет осуществлена затяжка всех болтов, необходимо пройтись еще раз по ним, чтобы понять, что они точно все притянуты как нужно.

На ЗМЗ 406 и 405 моделей протягивание болтов устройства осуществляется по следующим этапам:

1. Этап первый. Протягивание деталей устройства осуществляется динамометрическим ключом с силой 40-60 Н-м.

Этап второй. Протягивание резьбовых деталей устройства осуществляется с силой 127 – 142 Н-м.

Затяжка ГБЦ

Особенности затяжки болтов ГБЦ на популярных двигателях

Советы по затяжке болтов ГБЦ на некоторых популярных двигателях следующие:

Дизельный движок ЯМЗ-236 устанавливается на Урал, МАЗ, трактор Т-150. Крепление головки к блоку цилиндров на ЯМЗ-236 осуществляется с помощью 16-ти шпилек, снабженных шайбами и гайками. Отворачивать и заворачивать их нужно в три этапа. Момент затяжки: 1 этап – 39-49 Нм, 2 этап – 118-147 Нм, 3 этап – 240-260 Нм. Рекомендована перекрестная затяжка, начиная с середины.

Схема затяжки на ЯМЗ-236 Головка блока цилиндров ЗМЗ 409 притягивается 10 болтами как минимум дважды. 1 этап – болты затягиваются с моментом 40-60 Нм. 2 этап – 130-145 Нм. Схема затяжки на ЗМЗ-409 Тракторы МТЗ-80 и МТЗ-82 оснащаются дизельными двигателями Д-240, головка блока цилиндров которых притягивается 16-ю шпильками с максимальным моментом 150-170 Нм. Схема фиксации болтов на МТЗ-80 На Фиате Добло болты ГБЦ сначала фиксируются с усилием 2-3 кгс·м, затем 3-4 кгс·м и, наконец, необходимо дважды повернуть их на 90°. Инструкция установки ГБЦ на Фиат Добло Порядок фиксации крепежей ГБЦ на УМЗ-4216 Для ЗИЛ-130 максимальный момент затяжки болтов головки блока цилиндров составляет 90-110 Нм. Болты затягивают равномерно в два захода. Установка ГБЦ на ЗИЛ-130

Снятие головки блока цилиндров двигателей ЗМЗ-402, ЗМЗ-4021

Главная — Двигатели — Снятие головки блока цилиндров двигателей ЗМЗ-402, ЗМЗ-4021

Головку блока можно снять с впускной трубой и выпускным коллектором. Если головка блока снимается с двигателя, установленного на автомобиле, нужно предварительно выполнить следующие операции:

— слить жидкость из системы охлаждения; — снять воздушный фильтр с карбюратора; — отсоединить шланги от термостата; — отсоединить провод от датчика температуры охлаждающей жидкости; — отсоединить провода от микровыключателя на карбюраторе; — отсоединить от карбюратора тягу воздушной заслонки и тягу привода акселератора; — отсоединить от карбюратора шланг слива топлива; — отсоединить шланги от электромагнитного клапана ЭПХХ, установленного на щите передка; — отсоединить вакуумный шланг усилителя тормозов от штуцера на впускной трубе; — отсоединить отводящий шланг отопителя от штуцера на задней крышке головки блока.

Дальше порядок снятия головки блока с двигателя, снятого с автомобиля и с установленного на автомобиле, одинаковый.

Таблица 2.7. Номинальные размеры и посадка сопрягаемых деталей головки блока цилиндров

Наименование детали	Номинальный диаметр, мм	Наименование сопрягаемых деталей	Номинальный диаметр, мм
Направляющая втулка клапана	17,0 +0,066 17,0 +0,047	Головка блока цилиндров	17,0 +0,025 17,0 -0,010
Впускной клапан	9,0 -0,050 9,0 -0,075	Направляющая втулка	9,0+0,022
Выпускной клапан	9,0 -0,075 9,0 -0,090	Направляющая втулка	9,0+0,022
Седло впускного клапана	49,0 +0,125 49,0 +0,100	Головка блока	49,0 +0,017 49,0 +0,010
Седло выпускного клапана	42,0 +0,125 42,0 +0,100	Головка блока	42,0 +0,017 42,0 +0,010
Ось коромысел клапанов	22,0 -0,007 22,0 -0,021	Стойка оси коромысел	22,0 +0,030 22,0 +0,008
Ось коромысел клапанов	22,0 -0,007 22,0 -0,021	Втулка коромысла клапана	22,0 +0,028 22,0 +0,007
Втулка коромысла	23,4 +0,07 23,4 +0,04	Коромысло клапана	23,25 +0,045
Заглушка	17,0 +0,115 17,0 +0,080	Ось коромысел клапанов	17,0 ±0,035

Наименование детали	Зазор, мм	Натяг, мм
min	max	min	max
Направляющая втулка клапана	__	__	0,022	0,076
Впускной клапан	0,05	0,97	__	__
Выпускной клапан	0,075	0,117	__	__
Седло впускного клапана	__	__	0,083	0,135
Седло выпускного клапана	__	__	0,083	0,135
Ось коромысел клапанов	0,015	0,051	__	__
Ось коромысел клапанов	0,014	0,049	__	__
Втулка коромысла	__	__	0,145	0,220
Заглушка	__	__	0,145	0,150

Подвеска двигателя

Двигатель установлен на шасси на трех резиновых подушках: две расположены в передней части двигателя (по одной с каждой стороны), одна — сзади, под удлинителем коробки передач

Передние подушки расположены наклонно в поперечной плоскости двигателя. Сверху и снизу подушки имеют стальные пластины. В верхнюю пластину ввертывается болт, соединяющий подушку с кронштейном на двигателе. С кронштейном шасси подушка соединяется двумя болтами, заделанными в арматуру подушки. Кронштейны шасси привернуты (каждый двумя болтами) к поперечине передней подвески. Для усиления связи болтов с поперечиной в конусные отверстия поперечины установлены конические разрезные втулки, плотно охватывающие болт при его затяжке. Задняя подушка имеет снизу и сверху стальные пластины, в которых закреплено по два болта. Подушка крепится к площадке удлинителя коробки передач и к поперечине. Между подушкой и удлинителем установлены Г-образные пластины- ограничители. Ограничители препятствуют чрезмерному перемещению двигателя в продольном направлении при торможении и разгоне автомобиля. Для правильной работы ограничителей необходимо, чтобы зазор между кромкой вертикальной поЖи и поверхностью подушки (у каждого ограничителя) был 3 мм. Зазор устанавливается перемещением поперечины на болтах, креплениях ее к кронштейнам рамы.

В процессе эксплуатации автомобиля следует периодически проверять состояние деталей подвески двигателя, подтягивать при необходимости болты и гайки, а также очищать подушки от грязи и попавшего на них масла.

Сборка

Собирают головку блока в порядке, обратном разборке. Перед установкой смазать моторным маслом маслоотражательные колпачки, стержни клапанов и ось коромысел клапанов. Устанавливают клапаны в соответствии с метками, сделанными при разборке.

Прокладку корпуса термостата и прокладку задней крышки головки блока установить на герметик типа «Гермесил».

При установке головки блока рекомендуется заменить прокладку головки блока.

Установка головки блока производится в порядке, обратном снятию. Порядок затяжки болтов крепления головки блока показан на рис.

Последовательность затяжки болтов крепления головки блока цилиндров. Момент затяжки 83–90 Н·м (8,3– 9,0 кгс·м). После установки головки блока отрегулировать зазоры в приводе клапанов.

Когда необходимо делать затяжку?

Не каждый автолюбитель осознает важность этого нюанса. И не все водители понимают, что нужно соблюдать порядок затяжки штифтов . Этот момент важен, и пренебрегать им не рекомендуется. Если являетесь владельцем ГАЗ 53 и неправильно затянули винты ГБЦ, это может стать причиной появления других неисправностей. Соответственно, ремонт двигателя повлечет множество денежных затрат.

Грузовой автомобиль ГАЗ 53

Десять лет назад процедура в транспортном средстве осуществлялась специалистами при ТО авто. В законодательство были внесены поправки, согласно которым эта процедура была отменена. Теперь затягивать винты — головная боль владельцев машин. В каких случаях ее выполнять?

• Если заметили, что из-под ГБЦ протекает расходный материал, а именно моторное масло. В некоторых случаях это может стать последствием механических повреждений прокладки головки. Либо прокладка могла просто износиться. Но иногда утечка масла происходит в результате ослабления винтов ГБЦ.
• Если разбирали двигатель своего ГАЗ 53. При сборке и установке головки блока цилиндров момент и порядок затяжки винтов необходимо соблюдать в любом случае. Если это не сделать, то при долгой эксплуатации ГБЦ может произойти ее деформация.

Если увидели, что болты можно подтянуть, то этим нужно заняться. Винты головки блока цилиндров могут ослабляться произвольно, во время эксплуатации транспортного средства. Поэтому производить диагностику натяжения необходимо раз в 3 тысяч километров пробега.

Снятие ГБЦ

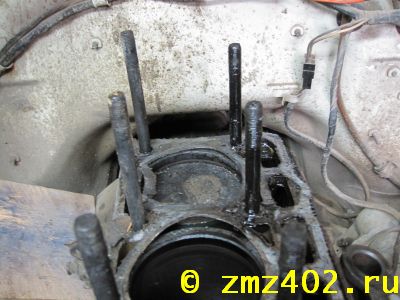

Для снятия ГБЦ сперва снимаем ось коромысел, затем аккуратно откручиваем 10 гаек. У меня парочка гаек шла со скрипом, так чтооткручивать надо плавно. Важно! Чтобы не перекосить ГБЦ гайки надо откручивать в том же порядке, как и при затяжке, по-немногу.

То есть сперва сдергиваем гайки с места. Затем последовательно откручиваем все гайки, откручивая их по трети оборота. Далее вся надежда на то, что колхоза при прошлой установке ГБЦ не было (типа прикипевшего солидола). Однако, даже при отсутствии прикипевшей прокладки скорее всего будет проблема с предпоследней шпилькой со стороны пассажира:

Причина судя по-всему в том, что она расположена между 3 и 4 цилиндрами и подвергается хроническому перегреву, и бонусом тудапоступает ОЖ. В результате между шпилькой и ГБЦ возникает очень плотный слой окисла. Причём руками, без инструмента сдёрнуть ГБЦ не получится. Поскольку и ГБЦ и блок из алюминия, то пользоваться фомками и прочими металлическими рычагами крайне не рекомендуется, так как может быть повреждена привалочная поверхность, что может привести к течам. Я опытнвм путём пришёл ктакой схеме:

Я сделал из подручных материалов, но смысл вот какой – берём металлический уголок, сверлим отверстия под шпильки крепления осикоромысел, а между шпильками оси коромысел этот уголок упирается в шпильку крепления ГБЦ, предпоследнюю со стороны водителя.Таким образом, затягивая гайки шпилек оси коромысел уголок прижимается к ГБЦ, а за счёт упирания в шпильку ГБЦ потихоньку сдергивается вверх. Таким образом мне удалось наполовину сдернуть ГБЦ, далее орудовал фомкой, но не советую этого делать.Видно, что сама шпилька условно целая, то есть окислялся преимущественно алюминий:

Для предотвращения смещения гильз, фиксируем их втулками, шайбы используются широкие на 16:

повторная протяжка гбц

И снова здравствуйте:) Однако меня частенько спрашивают- “нужна ли повторная протяжка гбц?”. Есть много кто, которые считают, что поставил головку, затянул и не трогай ее больше.

В процессе своей довольно таки долгой работы мотористом, а это уже больше чем четверть века, я на своём опыте убедился, что если поленишься протянуть головку через время положенное для протяжки ея, то ещё через некоторое время, а это в большой части зависит от манеры езды водителя и расстояния одномоментно пройденной, придётся снимать.

Обычно прокладка сгорает в течение года, аи если человек едет на большое расстояние, то и через месяц. Поэтому мой совет таков: нельзя ехать далеко с непротянутой головкой, а иначе вам придется ее снимать в дороге. Но знаете, я заметил, если техника пришла прямо с завода, то через положенный для протяжки пробег, головки редко ослабевают. Возможно, что материал прокладки, который там ставят другой.

Так через сколько нужно протягивать головку цилиндров? В среднем через тысячу км. пробега. Так написано в инструкции и это подтверждается практикой. В инструкции по т.о. также написано, что через десять тысяч нужно ещё раз протянуть или проверить протяжку головки.

Ну в большинстве случаев хватало одной протяжки. Но редко конечно, но были случаи, что когда сгорела прокладка, то головка была слабой даже после одной протяжки. По моему это все зависит от материала прокладки гбц, Которая сильно усаживается, а которая и совсем не проседает.

Физика сего явления, а именно ослабления протяжки головки очевидна. Обычно головки цилиндров алюминиевые, а болты или шпильки крепления ещё стальные. При нагреве же у алюминия коэффициент расширения больше чем у стали и когда движок нагревается, то головка расширяясь сдавливает прокладку как прессом, а когда остывает, то отпускает ещё и прокладка уже сдавлена, а болты есессно ослабляются.

Есть правило: нельзя протягивать горячий двигатель, только холодный. Скажу вам список движков, которые нужно протягивать из своего опыта, с которыми я имел дело, а именно: змз405,406,409. движки Змз-402, УАЗ 417,421. Двигатели змз 511,512,523, зил-130, Урал.

Про другие не скажу, но обычно вазовские головки редко просаживаются. Про иномарки тоже не могу ничего сказать, потому что перебирал их мало, а п***ть попусту не хочу. На этом пока все.

Нет еще не все. Чтобы не мучится с повторной протяжкой головки, при этом приходится разбирать чуть ли не половину движка, для того чтобы убедится, что она не прослабла, а иной так и бывает. Зависит от материала прокладки. Сразу и не угадаешь.

Для того чтобы не протягивать повторно головки, можно поставить металлопакет. Про то, можно почитать тут. И хотя я писал про Уаз-патриот, это может относится ко многим движкам. Удачи друзья!

Отмывка деталей

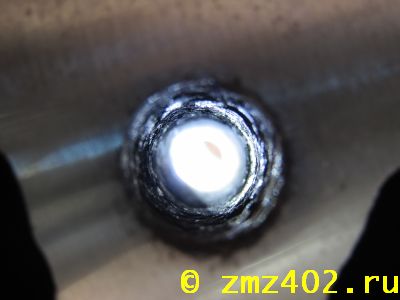

Следующим этапом капитального ремонта является отмывка деталей от смолистых отложений. Вот так ГБЦ выглядела за год до капитального ремонта, после 1,5 лет на полусинтетике:

Отмывка осуществлялась средством для мытья посуды (пойдёт любое) при помощи зубной щётки. Технология такая – капаем средствомдля мытья посуды и трём зубной щёткой, как жижа почернеет бумажной салфеткой вытираем насухо. И так далее, таким образом отмыть удалось почти все детали:

Ось коромысел разбираться не пожелала, я и не настаивал
