Одна из особенностей дорогих автомобилей — наличие вместо привычного ключа зажигания кнопки старт/стоп двигателя. Опцию «Запуск двигателя кнопкой» АВТОВАЗ пока не предоставляет, но любой владелец автомобиля Лада может доработать конструкцию своими руками.

Далее представлено две схемы подключения кнопки старт/стоп:

1. Установка готового комплекта с кнопкой, блоком управления и проводами (цена около 35$), см. каталог Алиэкспресс;
2. Самостоятельное изготовление одной из самых популярных схем на основе автомобильных реле (стоимость около 6$).

В обоих случаях реализовать схему можно на любом автомобиле Лада (XRAY, Веста, Ларгус, Гранта, Калина, Приора или Нива 4х4), в том числе и иномарках. Кнопка устанавливается на место замка зажигания.

Замок зажигания можно:

• убрать;
• оставить. Кнопку старт/стоп подключить к разъему замка зажигания (позволяет в течение 10 минут вернуться к схеме запуска с ключом), а чтобы руль не блокировался оставить в нем отпиленный и повернутый ключ.

Классические способы модернизации

Итак, на сегодняшний день для осуществления подобной модернизации есть множество универсальных способов.

1-й способ

Один из наиболее простейших классических вариантов – установка кнопки «старт стоп» с ключом. Это полумодернизированная схема, имеющая как свои преимущества, так и недостатки.

Дело в том, что без ключа будет невозможно завести машину. Сначала нужно вставить его, затем установить в нужное положение, а уже после воспользоваться кнопкой для запуска ДВС. Если надо мотор заглушить, ключ поворачивается обратно.

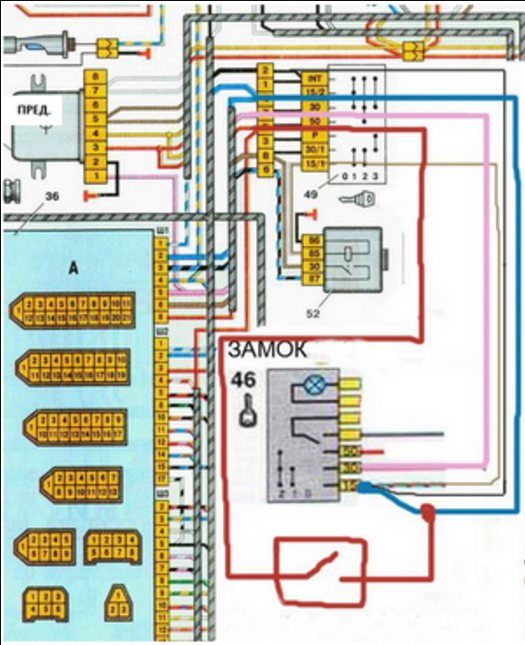

Схема 1

2-й способ

Другой способ тюнинга уже полностью исключает наличие ключа. Однако схема проведения модернизации более сложная, нужно обзавестись специальным реле (подойдет модель реле, управляющая на автомобилях ВАЗ задними «противотуманками»).

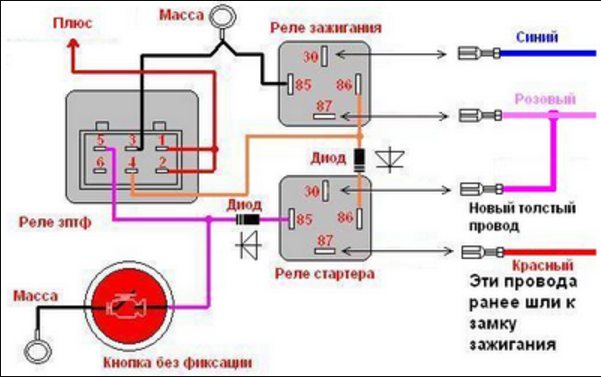

Схема 2

Если на машине имеется сигнализация, то подсветку кнопки можно запитать от неё, а не от АКБ. Таким образом, можно обеспечить свечение кнопки сразу после снятия автомобиля с «охраны». Кнопка «старт стоп» будет сигнализировать водителю о готовности к запуску ДВС.

Что касается специфических особенностей этой схемы:

• Как только автомобиль снимается с «охраны», на кнопке запуска появляется напряжение 12 вольт (одновременно загорается светодиод);
• Когда водитель нажимает на кнопку и немного удерживает её, срабатывают реле и стартер, двигатель запускается;
• После отпускания кнопки, отключается стартер, зажигание остаётся в рабочем положении;
• Когда вновь водитель нажимает на кнопку, силовой агрегат останавливается;
• Как только автомобиль ставится на сигнализацию, с кнопки полностью снимается напряжение, светодиод гаснет.

Важный момент. При реализации этой схемы модернизации, полностью исключающей наличие ключа, не стоит забывать о блокировке руля. Её следует перед проведением тюнинга отключить, чтобы рулевое колёсо нормально вращалось.

3-способ

Третий вариант классической модернизации практически ничем не отличается от второго, с одной небольшой разницей. Стартер уже не будет включаться в работу после нажатия кнопки, задействуется лишь реле. Для того чтобы запустить мотор, водитель должен нажать на одну из педалей (в данном случае – подключаем педаль тормоза).

Статья в тему: Ремонт тормозных трубок, самостоятельная развальцовка, инструменты и приспособления

Этот вариант схемы характерен для большинства современных иномарок. А педаль тормоза задействуется по той лишь причине, что она имеет собственный датчик. Педаль выжимается и, тем самым, обеспечивается задействование 5-контактного реле.

Способы установки

Никто существенно не ограничивает автовладельцев в возможности поставить на свою машину кнопку для пуска двигателя простым нажатием.

Рекомендуем: Как сделать выхлоп тише своими руками

Потому все чаще можно встретить тех, кто хочет монтировать решение:

• на 140 Мерседес;
• Ниву;
• Ладу Гранту;
• Хендай Солярис;
• на Приору;
• автомобили Хонда;
• Митсубиси АСХ;
• Митсубиси Лансер;
• Ауди 100 С4;
• Тойота Ярис;
• Киа Рио;
• и даже ВАЗ 2114.

Здесь главное определиться с тем, действительно ли вам нужна это кнопка. Если да, тогда переходите к вопросу выбора самой системы.

Современные производители универсальных кнопок позволяют подобрать механизм для любой машины. При этом учтите, что схемы подключения есть разнообразные. Каждая из них отличается своими особенностями.

Но доминирует несколько самых популярных решений. Именно этим вариантам отдают предпочтение автовладельцы. Познакомлю вас с ними:

Прицепы МЗСА 817715: технические характеристики, размеры, цена, где купить

Рубрика: Легковые прицепы

• Кнопка с ключом зажигания. Такая система не позволит завести машину, не используя ключ зажигания. Потому нужно повернуть сам ключ в замке, после чего выжать кнопку;
• Без ключа. Чтобы запустить мотор, нужно просто выжать кнопку. Крайне удобная схема. Но тут важно правильно ее установить, иначе машину будет крайне легко угнать;
• Короткое нажатие. Для запуска кнопку удерживают до 2 секунд. Стартер совершает обороты, и выключается, когда двигатель запущен;
• Долгое нажатие. Позволяет удерживать клавишу столько, сколько требуется. Стартер не прекратит вращение до запуска мотора;
• Схема, где зажигание активируется после того, как была нажата клавиша;
• Схема, при которой активация зажигания происходит за 1 секунду раньше, нежели автомобильного стартера.

Также некоторые сочетают разные схемы, чтобы добиться нужного результата.

Если вы не обладает опытом в подобных работах, а также плохо разбираетесь в автомобильном электрооборудовании, своими руками браться за такую работу не стоит.

Обратитесь в хорошие мастерские. Одна только Москва готова предложить десятки адресов автосервисов, где предлагают подобные услуги. Цена окажется выше, зато результат гарантирован.

Start/Stop Engine Lada Kalina 1

Старт стоп

Вариант переделки комбинированный (пошагово)

Подготавливаются необходимые материалы для тюнинга:

• Три разновидности реле: зптф, 4- и 5-контактные;
• Несколько метров качественной проводки с сечением больше одного миллиметра;
• Кнопка «старт стоп»;
• Диод и клеммы.

Вооружиться следует всеми необходимыми для тюнера инструментами, включая плоскогубцы, кусачки и т.д.

Схема переделки выглядит так.

Как установить кнопку зажигания

Всё осуществляется согласно схеме, однако диод можно установить в любом удобном месте.

Самостоятельная установка кнопки запуска мотора

Для лучшего понимания вопроса необходимо поверхностно рассмотреть стандартный процесс запуска двигателя на автомобилях, которые с завода оборудованы простым замком зажигания. В таких авто силовые провода от стартера подключены к контактной группе замка зажигания. После поворота ключа в замке контакты замыкаются. Данное решение встречается на старых моделях автомобилей. Дело в том, что через контакты проходит большой ток, что приводит к быстрому перегоранию.

По этой причине более современные версии получили отдельное реле. Задачей такого реле является принятие всей нагрузки на себя и замыкание контактов после поворота ключа в замке зажигания. Способность реле справляться с высокой нагрузкой, а также простота замены данного элемента в случае его выхода последнего из строя позволяет говорить о надежности системы. В результате срок службы контактной группы значительно увеличился.

Для подключения кнопки запуска двигателя необходимо точно определить, какие контакты отвечают за замыкание питания на стартер, что позволяет с кнопки прокрутить коленвал стартером и завести двигатель, а также остановить силовой агрегат путем размыкания контактов. Указанные контакты подключаются к кнопке запуска мотора или другим элементам (зависимо от схемы инсталляции), позволяя полностью обходиться без ключа в замке зажигания.

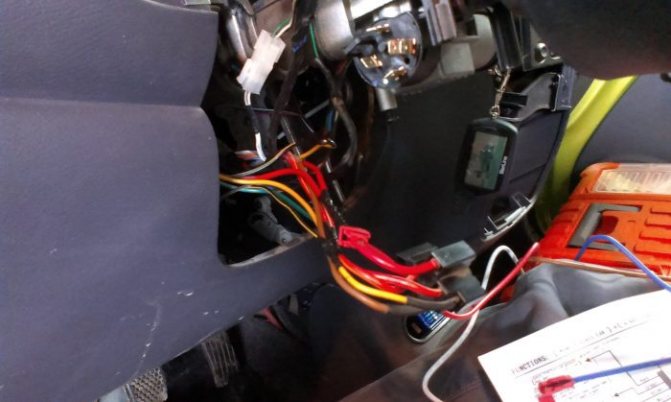

1. Для подключения необходимо снять декоративные и защитные элементы на рулевой колонке, чтобы получить доступ к проводке. Конечной целью является разъем, расположенный с тыльной стороны контактной группы замка зажигания. Указанный разъем необходимо отсоединить путем отщелкивания специальных фиксаторов. На машинах без реле понадобится найти в контактной группе силовые провода, которые напрямую подключаются к контактам стартера. Для точной проверки можно включить зажигание в замке при помощи ключа, после чего замкнуть найденные провода (зачастую, это два провода с самым большим сечением). Начало работы стартера после замыкания проводов укажет на то, что контакты выбраны правильно.
2. Следующим шагом становится подключение самой кнопки «старт-стоп». Для начала необходимо выбрать место установки кнопки на торпедо или в другом подходящем месте, после чего подключить к ней нужные силовые провода из контактной группы замка зажигания. На машинах с реле к кнопке стартера подключаются провода, которые подают напряжение на реле. Для точного определения можно воспользоваться мультиметром, на котором выставляется режим омметра для замеров сопротивления. Сначала тестером проверяются провода от стартера к корпусу авто, в результате чего определяется «минус».

Готовые универсальные комплекты

Современный рынок изобилует и готовыми универсальными комплектами запуска ДВС от кнопки. Они продаются вместе с защитными системами, подходят для инсталляции практически во все известные модели авто.

Готовые комплекты способны обеспечить надёжный пуск двигателя. Модернизация, если её осуществить грамотно, легко превратит систему пуска отечественного автомобиля в универсальный и функциональный элемент, ничем не отличающийся от штатного исполнения лучших в мире иномарок. Однако стоят комплекты не дешёво, а если вызвать специалиста, то вместе с установкой новая система пуска потребует довольно больших финансовых вливаний. Если же вы знаете, как поставить кнопку зажигание, то можно сэкономить.

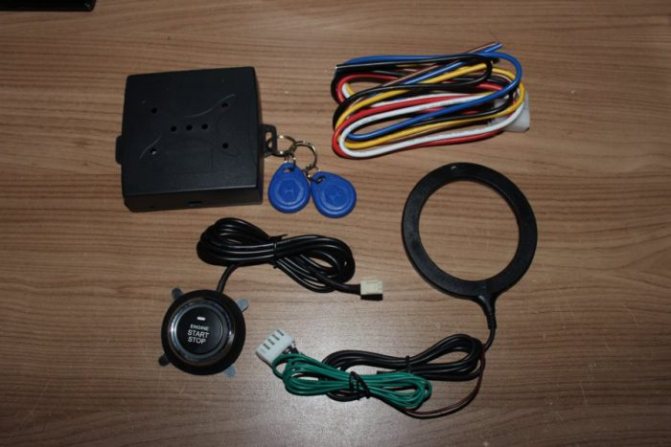

Готовый комплект

Таким образом, установить кнопку можно несколькими способами. Каждый имеет свои особенности, преимущества и недостатки.

1. С ключом. Такой вариант зажигания требует наличие ключа. Старая и проверенная схема. Плюс – простота инсталляции, минус – опять надо брать с собой ключ. Для запуска мотора водитель должен нажимать кнопку.
2. Такой же вариант, только без ключа. Преимущества очевидны, а вот недостаток – сложная схема инсталляции.
3. Кнопка с кратковременным нажатием. Достаточно лишь секунду удержать кнопку в нажатом положении – этого будет достаточно для прокручивания стартера. Преимущество схемы: кнопка даёт стартеру лишь команду активироваться, он вращается до тех пор, пока не запустится ДВС.
4. Кнопка с длительным нажатием. То же самое, только кнопка удерживается более длительный период времени. Преимущество схемы выражается тем, что водитель сам контролирует вращение стартера. Если он отпустит кнопку – стартер перестанет вращаться.

Статья в тему: Лучшие наборы инструментов в машину

Как и было написано выше, помимо классических вариантов использования схем, существуют также и комбинированные. Они часто придумываются на ровном месте любителями и умельцами. Некоторые схемы настолько удачны, что заслуживают более высокого одобрения.

Советы и рекомендации

Кнопка запуска двигателя работает так, что водитель нажимает на нее и удерживает необходимое для пуска время. За этот отрезок времени стартер вращает коленвал, в результате происходит запуск ДВС. Затем конпку можно отпустить.

Отметим, что при выборе кнопки запуска двигателя «старт-стоп» следует учесть ряд определенных нюансов. Одним из таких моментов является вопрос фиксации данной кнопки. Оптимальным вариантом является такой, когда после нажатия контакты замкнуты, а после отпускания размыкаются. Если же кнопка будет иметь фиксацию, тогда после запуска двигателя для размыкания контактов потребуется быстро нажимать на нее еще раз.

Кнопка «старт стоп»: плюсы и минусы

Кнопка представляет собой маленькое изделие, инсталлируемое вместо ЗЗ или в другую часть салона автомобиля. Для запуска мотора достаточно одного лишь нажатия пальцем. Это просто, удобно и оригинально.

Engine Start-Stop

Штатные кнопки на иномарках функционируют так: как только машина снимается с «охраны», водитель садится внутрь, нажимает педаль тормоза и задействует кнопку один раз. Спустя полсекунды силовой агрегат запускается. Чтобы остановить мотор, достаточно ещё раз нажать тормоз и кнопку.

Часто кнопки оборудуются светодиодами для удобства эксплуатации. Светящийся индикатор даёт знать водителю, что пуск автомобиля прошёл успешно (на некоторых иномарках уровень шумоизоляции кузова доведён до такого уровня, что внутри салона даже не слышно, заведён двигатель или нет).

Достоинства и недостатки системы запуска двигателя

Рассматриваемая система не является новинкой. В то же время различные усовершенствования конструкции не избавили её от основных недостатков. Исходя из этого многие автовладельцы придерживаются мнения, что «старт-стоп» имеет больше минусов, чем плюсов и не видят особого смысла в её установке. Тем не менее стоит рассмотреть положительные и отрицательные стороны этой системы.

Плюсы «старт-стопа»:

1. При постоянной эксплуатации автомобиля в условиях города снижается расход топлива.
2. Уменьшаются выбросы отработанных газов в воздух, поскольку они содержат вредные химические соединения.
3. При простое в городских пробках в салоне стоит тишина и комфорт, поскольку мотор в это время отключается.
4. Детали двигателя подвергаются меньшей нагрузке. Обусловлено это тем, что силовой агрегат в момент простоя не работает, а приводная конструкция механизма снижает нагрузку на коленчатый вал, а также на основные элементы двигателя.
5. Система запускается одним нажатием кнопки, при этом можно выбрать наиболее удобное место установки.

Стоит упомянуть и о минусах:

1. Такие ответственные элементы автомобиля, как АКБ и стартер, постоянно подвергаются высоким нагрузкам, поскольку двигатель чаще запускается. Более жёсткий режим работы приводит к их преждевременному выходу из строя.
2. Продолжительная работа системы в городском режиме приводит к утомлению водителя, но при этом есть возможность её отключения.
3. Для запуска мотора необходимо сесть в машину и нажать на педаль тормоза, что поначалу не очень удобно.
4. Установка устройства защиты на авто с бесключевым запуском обойдётся дороже.
