Двигатель печки ваз 2109 характеристики

В процессе восстановление надлежащей работы печки было решено заменить еще старый электродвигатель на втулках на более надежный и менее шумный от фирмы LUZAR на подшипниках. а также будет осуществлена задумка сделать на своём отопителе: — 3 скорости с выключателем вентилятора отопителя от «ВАЗ 2109».

ЭЛЕКТРО-ВЕНТИЛЯТОРЫ LUZAR

(электродвигатели в сборе с крыльчаткой) имеют рад преимуществ: — Модернизирован профиль лопастей вентилятора — увеличения скорости и объема воздуха; — Отбалансированная крыльчатка (впервые на российском рынке) позволяет снизить уровень шумности на 25-50%; — Два плавающих подшипника позволяют снизить трение и исключить биение вала; — В обмотке электродвигателя использован медный одножильный провод, заизолированный специальным лаком для предотвращения повреждения обмотки.

Технические характеристики:

— Конструкторское обозначение МЭ255 — Номинальное напряжение, В 12 — Номинальная мощность, Вт 20 — Максимальный ток, А 5,0 — Номинальная частота вращения, мин -1 3000 — Масса, кг 0,85

Дополнительный резистор подключенный в цепь питания электродвигателя отопителя салона на автомобиле ваз 2109 необходим для регулировки оборотов двигателя по средством смены сопротивления в цепи. Как правило данный резистор состоит из двух сопротивлений 0,23 и 0,82 Ом.

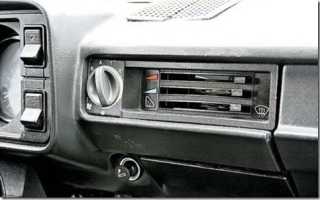

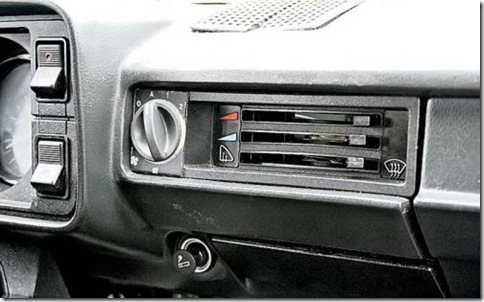

Включение отопителя осуществляется рукояткой расположенной в салоне на панели управления печкой. Данный переключатель имеет три режима — первый режим включает в цепь оба резистора и двигатель работает на малых оборотах, на второй скорости в цепь включается только резистор сопротивлением 0,23 Ом и третий режим не предусматривает включение в цепь сопротивления, а значит двигатель работает на положенных ему оборотах.

Встретив в Интернете статью о доработке отопителя ВАЗ 2107, решил написать небольшой пост.

Ближе к делу. Еще раньше я встречал статью о доработке отопления салона ВАЗ 2107 – 2105, там акцент был сделан на значительное уплотнение всех соединений, чтобы избежать потерь потока воздуха. Этот вариант отчасти даст свои результаты, но не всегда.

Я же хочу написать о доработке именно источника подачи воздуха – вентилятора. Сам радиатор печки способен отдать довольно много тепла, просто не хватает потока воздуха. Чтобы решить эту проблему, было принято решение использовать двигатель вентилятора отопителя от ВАЗ 2108 – 2109. Для сравнения:

• Стандартный двигатель вентилятора печки ВАЗ классических моделей — 3000±150 об/мин при потреблении тока 4,5 А.

На «зубилах” видим такие характеристики – 4100±200об/мин, при потребляемом токе 14 А!

Как видим, ток потребления не детский, но и поток воздуха посильнее будет. Для максимального эффекта используется также пяти лопастной вентилятор. Что было сделано в первую очередь? Смотрим фото:

Замена вентилятора (моторчика) печки

Думаю, что многие владельцы не только ВАЗ 2109-2108, но и остальных отечественных автомобилей сталкивались с проблемой, когда при включении печки моторчик начинал завывать, как поросенок. Так вот, можно конечно смазать все это дело, но практика показывается, что надолго этого не хватает и ужасный визг или скрип, называйте как хотите, опять появляется. В этом случае необходима замена вентилятора, точнее говоря — самого мотора в сборе.

Для проведения данной процедуры ремонта, нам понадобятся такие инструменты, как:

• Крестовая отвертка
• Головка на 10
• Трещоточная рукоятка

Регулировка и ремонт заслонок печки Ваз 21099 2108 2109

вентилятор отопителя ВАЗ 2108-99 как вытащить?

Замена электродвигателя отопителя ВАЗ 2107 – 2105

Первым делом необходимо рассверлить отверстие в крыльчатке, диаметр – 7 мм. Затем аккуратно напрессовать крыльчатку на вал “восьмого” двигателя и путем опытов добиться минимальной вибрации и шума. Важно! Перед установкой необходимо произвести пробное включение, потом приступайте к установке.

У Вас может возникнуть вопрос, зачем менять резистор переключения режимов? Он заменен после испытаний, со стандартным резистором идет довольно большой поток воздуха.

Также важно будет заменить переключатель режима вращения вентилятора отопителя, так как он не рассчитан на большой ток и банально плавится. Подключен он по схеме от ВАЗ 2108, то есть в итоге получаем трехскоростной вентилятор, который включается только при включенном зажигании.

Как разобрать двигатель печки ваз 2108 09 13 14 и т.д.

Дует холодный воздух из печки ВАЗ 2109, 21099

В зимний морозный день, отправляясь в далекую поездку вы, планируя, что эта поездка будет комфортной благодаря печке, включаете ее и… приходите в ужас, ведь из печки идет холодный воздух! Как же быть в такой ситуации?

Наиболее простым способом решения проблемы является подтяжка тросика заслонки радиатора. Его можно найти на радиаторном корпусе, расположенном неподалеку с педалью газа.

Нередко у переднеприводных моделей ВАЗа наблюдается такая поломка, как неполное открытие отопительного крана. Диагностика проводится путем сравнения температуры радиаторных патрубков. В случае, когда температуры разнятся, можно говорить с уверенностью, что кран закрыт не до конца, поэтому и происходит выдувание холодного воздуха вместо теплого. Решение проблемного вопроса заключается опять же, в натяжке троса управления клапаном и его регулировки.

Случается и так, что нагнетаемый печкой воздух уходит через щели воздухоотводов. Негерметичность приводит к такой неприятности. Простая герметизация швов поможет вернуть все на круги своя и снова наслаждаться теплом любимой печки.

Сравнение вентиляторов отопителя (моторов печки) ВАЗ 2108

Мы продолжаем знакомить потребителей с особенностями продукции различных производителей. В данной публикации мы приводим сравнение вентиляторов отопителя 2108-8101080 производства LUZAR и (согласно «Закона о рекламе» мы не называем имени производителя).

Параметр 1. Внешний вид (Фото 1).
Фото 1

Слева вентилятор LUZAR (LFh 0108), справа вентилятор «Х». Вывод:внешний вид обоих производителей вполне приемлем. Внешних недостатков не обнаруживается
.

Параметр 2. Энергопотребление (без фото, данные получены в результаты испытаний).

Вентилятор LUZAR – 8А при работе, 15А в момент запуска. Вентилятор «Х» – 12,5А при работе, 22А при запуске.
Вывод:вентилятор «Х» имеет значительно меньший ресурс.
Параметр 3. Подшипниковый узел (фото 2).

Вентилятор LUZAR (на фото внизу) – шарико-роликовые подшипники (
патент!
) Вентилятор «Х» (на фото вверху) – втулки (подшипники скольжения)
Вывод:вентилятор «Х» имеет значительно меньший ресурс.Фото 2

Параметр 4. Коллектор (фото 2).

Вентилятор LUZAR (на фото внизу) – коллектор значительно больше аналога (
патент!
) Вентилятор «Х» (на фото вверху) – коллектор небольшой
Вывод:коллектор вентилятора «Х» при определенных режимах не сможет пропустить достаточное кол-во тока.
Параметр 5. Система искрогашения (фото 3).

Вентилятор LUZAR (на фото слева) – искрогасящие дроссели значительно больше аналога (патент!) Вентилятор «Х» (на фото справа) – искрогасящие дроссели небольшие
Вывод:вентилятор «Х» будет испытывать избыточное искрообразования.Фото 3

Параметр 6. Электродвигатель (фото 2).

Вентилятор LUZAR (на фото внизу) – обмотка электродвигателя больше аналога и выполнена более толстым проводом Вентилятор «Х» (на фото вверху) – обмотка выполнена менее толстым проводом
Вывод:электродвигатель вентилятора «Х» имеет значительно меньшую мощность.

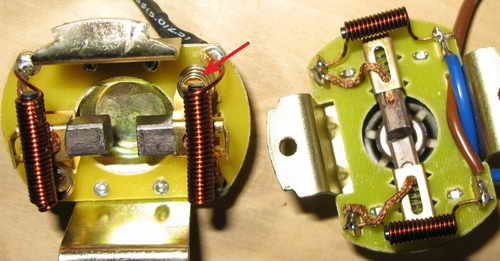

Параметр 7. Щеточный узел (фото 4).

Вентилятор LUZAR (на фото слева) – щетки имеют сечение 8×8 мм Вентилятор «Х» (на фото справа) – щетки имеют сечение 6×6 мм
Вывод:вентилятор «Х» имеет значительно меньший ресурс.Фото 4

Параметр 8. Стабильность скользящего контакта (фото 4).

Вентилятор LUZAR (на фото слева, показано красной стрелкой) – прижатие щеток к коллектору обеспечивается мощными витыми пружинами Вентилятор «Х» (на фото справа) – используется обыкновенная слабая пружина
Вывод:вентилятор «Х» будет иметь нестабильный контакт щеток с коллектором.
Параметр 9. Удобство установки в корпус отопителя (фото 5).

Вентилятор LUZAR (на фото) – используется удобное запатентованное крепление к кожуху при помощи специальной крышки и 2 винтов. Для этого на корпусе электровентилятора предусмотрены специальные проушины (могут не использоваться, не мешают при стандартном креплении) (патент!) Вентилятор «Х» (нет фото) – стандартная система крепления
Вывод:вентилятор «Х» заставит потребителя испытать многие трудности при установке.Фото 5

Параметр 10. Гарантийные обязательства.

Вентилятор LUZAR – паспорт изделия вложен в упаковку, гарантия составляет 2 года Вентилятор «Х» – паспорт изделия отсутствует, гарантия составляет 1 год
Вывод:небольшой гарантийный срок вентилятор «Х» обоснован невысоким качеством.
Итак, в рамках этого небольшого сравнительного анализа мы в 10 раундах смогли полностью раскритиковать вентилятор . Вы спросите, чем все вышесказанное грозит покупателю. Ответ будет такой:

1. При использовании вентилятора «Х» скорость вращения будет меньше, чем у вентилятора LUZAR. Стекла будут запотевать, зимой в салоне будет холодно, а летом – жарко.
2. При долгой работе вентилятор «Х» (1-2 часа) в связи с перегревом пружин щеток будет «сбоить» в работе, вплоть до полной остановки двигателя.
3. В мороз может случится аналогичная ситуация – «щетки подвиснут», и вентилятор «Х» перестанет работать.
4. Любой скачок напряжения или резкое возрастание сопротивление в бортовой сети могут вывести вентилятор «Х» из строя.
5. Через полгода-год использования вентилятора «Х» все ваши поездки будут сопровождаться неизбежным противным свистом (т.к. установлены втулки, а не подшипники).
6. Без паспорта изделия при попытке возврата вентилятора «Х» потребителю может быть отказано.

Источник

Функции вентилятора печки ВАЗ-2109

Автомобильная печка ВАЗ-2109 предназначена для обогрева пространства салона транспортного средства. Также она помогает избавиться от запотевания стекол изнутри салона машины. Ее обогревательная мощность рассчитана на то, что в 25 градусов мороза внутри автомобиля будет поддерживаться оптимальный тепловой режим – от 16 градусов тепла.

Одним из основных элементов автомобильной печки является вентилятор. Он нужен для того, чтобы прогонять воздух из внешней среды, который попадает в обогревательный прибор через радиатор. Холодный воздух проходит процедуру прогрева и попадает в автомобильный салон уже в теплом виде.

Печка в автомобиле может перестать выполнять свои прямые функции, если вентилятор, входящий в ее конструкцию прекращает свою работу.

Поэтому специалисты рекомендуют владельцу транспортного средства разобраться с причинами его поломки.

Что такое вентилятор печки

Автомобильный отопитель, который в народе называют печкой, предназначен для выполнения простой и одновременно важной функции — обогрева салона. Кроме этого, устройство помогает устранять запотевание стёкол в холодную и сырую погоду. При нормальной работе системы отопления в салоне «девятки» должна поддерживаться температура +20 ˚С при тех же показателях за бортом, но только со знаком минус. В ногах при максимальном режиме обогрева значение должно поддерживаться на уровне +25 ˚С. Одним из важных узлов печки, помимо радиатора, является вентилятор. Назначение этого устройства, его неисправности и ремонт следует рассмотреть более детально.

Назначение устройства

Назначение моторчика заключается в повышении эффективности системы отопления и циркуляции воздуха в салоне автомобиля. Его работа основывается на заборе воздуха снаружи и его последующей подаче в салон через радиатор. В результате прохождения воздушного потока через теплообменник воздух в салон попадает уже прогретым.

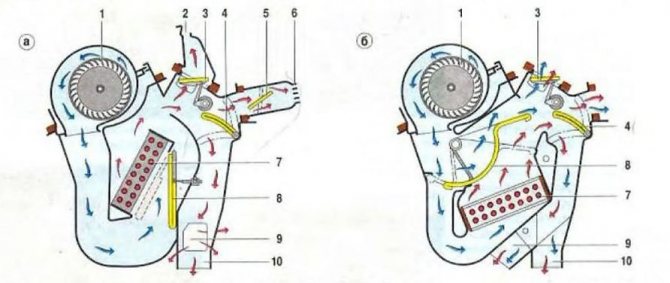

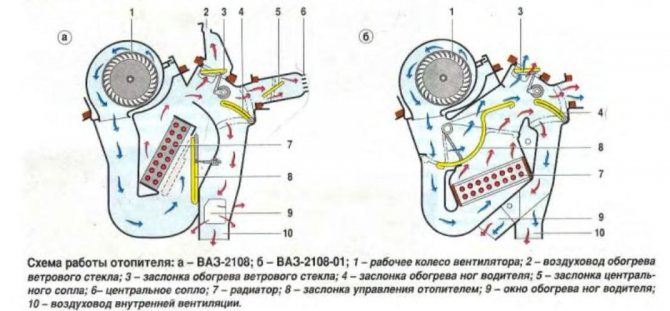

Схема работы отопителя: а — ВАЗ 2108; б — ВАЗ -2108–01: 1- рабочее колесо вентилятора; 2 — воздуховод обогрева ветрового стекла; 3 — заслонка обогрева ветрового стекла; 4 — заслонка обогрева ног водителя; 5 — заслонка центрального сопла; 6 — центральное сопло; 7- радиатор; 8 — заслонка управления отопителем; 9 — окно обогрева ног водителя; 10 — воздуховод внутренней вентиляции

Где расположен моторчик на ВАЗ 2108/09

Моторчик печки на ВАЗ 2108/09 установлен в нише моторного отсека перед лобовым стеклом, что кардинально отличается от конструкции отопителя классических «Жигулей», у которых вентилятор установлен в салоне. Узел представляет собой электродвигатель с насаженной на него крыльчаткой, посредством которой воздух нагнетается в салон.

Моторчик печки на ВАЗ 2108/09 установлен в нише моторного отсека перед лобовым стеклом

Схема подключения

Для облегчения поиска возможных неисправностей с вентилятором иногда может требоваться схема монтажа, основными составляющими которой являются:

• монтажный блок предохранителей;
• замок зажигания;
• дополнительный резистор;
• электродвигатель вентилятора;
• переключатель режимов работы.

Схема подключения моторчика печки состоит из монтажного блока предохранителей, замка зажигания, дополнительного резистора, электродвигателя вентилятора, переключателя режимов работы

Как произвести замену неисправного вентилятора печки ВАЗ-2109

Замена нерабочего вентилятора отопительной системы предполагает несколько этапов:

• демонтаж накладки печки, которая расположена под капотом;
• вскрытие защитного кожуха двигателя автомобильного обогревательного прибора;
• выкручивание крепежных болтов, что служат фиксаторами вентилятора;
• извлечение неисправной детали и замена ее исправной;
• сборка в обратном порядке.

Как видим, описываемую замену выполнить достаточно просто в гаражных условиях самостоятельно, но при возникновении трудностей всегда можно обратиться в автосервис за помощью.

Источник

Как произвести замену моторчика отопителя

Очень часто при появлении скрипа при включении печки сигнализирует о неисправностях её моторчика или о его скором выходе из строя. В этом случае вам потребуется замена моторчика печки. Также бывают случаи, когда нужно заменить вентилятор отопителя, принцип действия по замене мотора и вентилятора очень схожи.

• Крестовая отвёртка.
• Трещотка с головкой 10 мм в диаметре.
• Отвёртка плоская.

Замена вентилятора печки ВАЗ — работа несложная, главное, чётко знать, что именно и в какой последовательности вы будете делать.

1. Снимите пластиковую накладу обогревательной системы, она находится в подкапотном пространстве машины и держится на пяти болтах.
2. Сдвиньте защитный кожух мотора отопителя, для этого вам потребуется снять резинку, которая выполняет роль уплотнителя капота.
3. Снимая вентилятор с моторчиком, открутите 2 крепёжных болтика, которые их фиксируют.
4. Затем вернитесь в салон и под рулём найдите штекер плюсового провода и отцепите его.
5. Следующим шагом будет отцепление минусового провода, для этого открутите фиксирующую гайку при помощи трещотки.
6. Вернитесь в подкапотное пространство и достаньте мотор отопителя.
7. Произведите замену неисправных частей.
8. Соберите всё в обратном порядке.

Постарайтесь ничего не напутать с соединениями электрической цепи, иначе вам придётся всё разбирать заново.

Надо отметить, что с работой справится любой владелец ВАЗ-2109, а цена вопроса 1500 рублей — примерно столько стоит новый моторчик в комплекте с вентилятором.
