Замена предохранителей проводится довольно простым образом. Главное производить замену прерывателей цепи при заглушенном двигателе, зажигание автомобиля должно быть отключено.

• Необходимо слегка отвести от панели пластиковую крышку блока в салоне и отжать фиксаторы.
• Сняв крышку необходимо найти неисправный предохранитель.

Стоит запомнить! Нельзя производить замену неисправных предохранителей на вставки из проволоки. Использование перемычек, нерассчитанных под электрическую цепь, может привести к замыканию и пожару.

• Воспользовавшись специальным пинцетом извлечь перегоревшую деталь.

На заметку! Если предохранитель сгорел дотла, узнать номинал детали возможно воспользовавшись схемой, расположенной на обратной стороне пластиковой крышки блока.

• Новый элемент следует установить при помощи пинцета до полной его посадки.

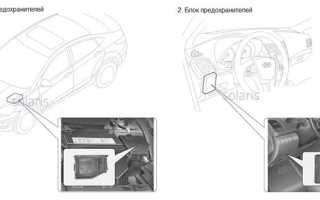

Схема расположения

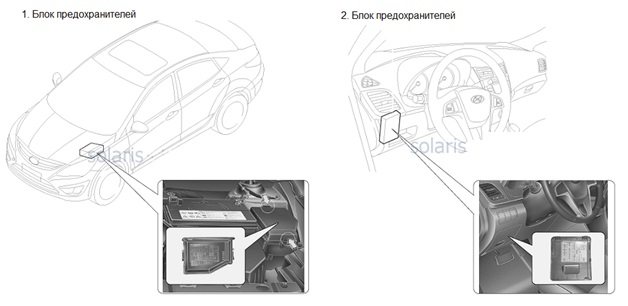

В машине Хендай Солярис имеется целых два блока предохранителей. Один из них располагается непосредственно в салоне. Там находятся те предохранители, которые могут быстрее потерять работоспособность. Соответственно, при поломке не нужно будет лезть под капот автомобиля. Чтобы получить доступ к блоку, достаточно снять декоративную накладку с помощью отвертки.

Второй блок располагается прямо под капотом. Он находится в правой его части. Блок защищает крышка из пластика, от которой можно также избавиться, используя отвертку. Как и любой другой элемент, он может прийти в негодность, поэтому важно знать об расположении каждого из предохранителей.

Диагностический разъем располагается в салоне машины. Найти его можно прямо в панели приборов, рядом с блоком предохранителей. Чтобы правильно выбрать и заменить предохранители, вы можете опираться на специальные схемы. Оригинальную схему можно всегда найти на крышке. Если производилась ее замена, то придется использовать схематичное изображение расположения элементов, предложенное ниже.

Замена предохранителя №20 модуля управления электрооборудованием Hyundai Solaris Снятие панели розеток и AUX в Hyundai Solaris

Блок предохранителей под капотом

Если в салонном блоке предохранителей все элементы исправны, необходимо обратиться к блоку в подкапотном пространстве. Блок под капотом располагается рядом с аккумуляторной батареей. Помимо этого, в подкапотном пространстве имеется главный предохранитель электрической цепи. Чтобы произвести замену предохранителей или реле электрической цепи под капотом необходимо:

• Отжать фиксаторы блока и снять крышку.
• Замена производится специальными щипчиками.
• Автомобиль должен быть заглушен.
• Сгоревшие элементы необходимо демонтировать медленным раскачиванием.
• Для замены главного элемента нужно открутить гайки крепления предохранителя к блоку. Затем снять наконечники проводов со шпилек блока, поддеть отверткой предохранитель и извлечь его. Установка главного элемента проводится в обратной последовательности, необходимо четко соблюдать последовательность.

Во избежания попадания воды в блок предохранителей Хендай Солярис нужно плотно закрыть крышку.

Если вы собираетесь оставить автомобиль без использования на длительное время необходимо заглушив мотор отключить все элементы электрической цепи. Затем, сняв крышку блока реле в салоне нужно извлечь предохранитель с памятью.

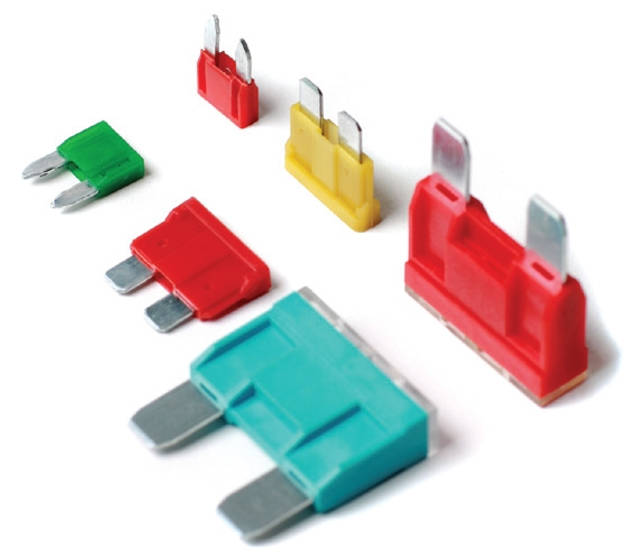

В основном предохранители для автомобильной электрической цепи продаются комплектами по 10 штук.

Что такое предохранитель?

Предохранитель защищает электроцепи устройств автомобиля от избыточного напряжения, которое могло бы расплавить провода и вызвать пожар в салоне. При превышении допустимого напряжения предохранитель перегорает и расплавляется, и ток прекращает поступать по проводам.

Поэтому отказ в работе любого из устройств, от подогрева сидений до кондиционера, может быть вызван только выходом его из строя. Простая замена небольшого элемента полностью восстановит штатную работу.

Нельзя однозначно ответить на вопрос, какие предохранители Хендай Солярис наиболее важны? Некоторые из них отвечают за периферийные и сервисные системы, некоторые – за работу основных систем, но нельзя допускать выхода из строя ни одного.

Регулярная проверка каждого и своевременная замена помогут избежать проблем. Иногда перегоревший предохранитель свидетельствует о наличии серьезных проблем с электропитанием, поэтому выход из строя нескольких подряд может стать причиной для проведения внеочередного техосмотра автомобиля.

Продаются предохранители блоками, по 10 штук, это удобно, их можно сразу приобретать в комплекте, который будет расходоваться длительное время.

Блок питания под капотом

Действия по замене предохранителя под капотом Hyundai Solaris не сильно отличаются от тех, которые нужно было выполнить в салоне, однако все-таки разница есть.

• Для начала нужно открыть капот.
• Блок питания находится справа от аккумуляторной батареи. С него нужно снять защитную крышку. На ее обратной стороне будет схема расположения предохранителей, такая же, какая была и в салоне, но актуальная именно для этого блока.
• Также будут щипцы, которые позволят без труда достать предохранитель. Конечно же, стоит понимать, что щипцы из разных блоков не отличаются ничем.

• Демонтаж производится щипцами, установка тоже.
• Если необходимо снять реле, то его нужно поворачивать из стороны в сторону.
• Если есть необходимость в замене главного предохранителя, то сначала нужно будет открутить гайки крестообразной отверткой, а потом снять наконечники проводов, тем самым, он отсоединятся от блока.
• Главный элемент лучше всего поддеть отверткой, но аккуратно. Его установка производится в обратном порядке.

Hyundai Solaris Снятие установка замена ремонт предохранители и реле Хёндай Солярис инструкция

Hyundai Solaris manual > Электрооборудование > Замена предохранителей и реле Хёндай Солярис

Hyundai Solaris Замена предохранителей и реле

• Работу проводим при выходе из строя предохранителей и реле.
• При снятии предохранителей и реле обязательно отсоединяйте клемму провода от «минусового» вывода аккумуляторной батареи.
• Для доступа к предохранителям и реле, расположенным в блоке моторного отсека…

…нажав на две пластмассовые защелки…

…снимаем крышку монтажного блока.

На обратной стороне крышки закреплены запасные предохранители и нанесена схема расположения предохранителей и реле и указано их назначение. Неисправный предохранитель определяем по перегоревшей перемычке.

Пинцетом извлекаем предохранитель. Заменяем перегоревший предохранитель новым.

На автомобиле установлены предохранители с короткими контактами. Если такого предохранителя нет, вместо него можно установить предохранитель с длинными контактами.

Предохранитель большого размера вынимаем из блока рукой и заменяем его новым.

Реле вынимаем из блока рукой и заменяем его новым.

Новое реле или предохранитель следует устанавливать вместо вышедшего из строя только после определения и устранения причины неисправности. Разрешается использовать только стандартные предохранители, рассчитанные на определенную величину номинального тока (величина номинального тока предохранителя указана на его корпусе).

Для замены блока силовых предохранителей…

…головкой на «10» отворачиваем гайку крепления блока.

Снимаем со шпильки наконечник провода. Аналогично отсоединяем наконечник другого провода.

Вынимаем блок силовых предохранителей из монтажного блока и заменяем его новым. Устанавливаем на место крышку монтажного блока.

1. Для замены предохранителей монтажного блока в салоне…

…потянув, снимаем крышку монтажного блока с панели приборов. Пинцетом из монтажного блока в моторном отсеке вынимаем перегоревший предохранитель.

• Для замены предохранителя группы предохранителей длительной стоянки…
• …сжимаем два фиксатора (для наглядности показано на снятом монтажном блоке)…
• …и вынимаем группу предохранителей.
• Поддев отвёрткой фиксатор…

…вынимаем предохранитель и заменяем его новым. Аналогично заменяем другой предохранитель.

Замена предохранителей и реле Хёндай солярис

Заказать бумажную книгу «Hyundai Solaris руководство по ремонту»

Скачать электронную книгу «Hyundai Solaris руководство по ремонту»

Причины поломки прикуривателя и их решение

Устройство прибора таково, что он всегда работает совместно с розеткой на 12V . Находятся они на одной панели, разделённые гнёздами USB и AUX , перед ручкой переключения скоростей коробки передач. Нерабочее состояние одного говорит об отсутствии питания в другом.

Прикуриватель включён в одну цепь с розеткой 12V.

Если при подключении к разъёму прикуривателя гаджет не заряжается, значит, электрический ток не подаётся.

Электронное устройство, возможно, откликнется только при включённом зажигании, при определённом повороте ключа до отметки АСС. Когда проблема не исчезает даже при выполнении необходимых условий, то нужно приниматься за ремонт.

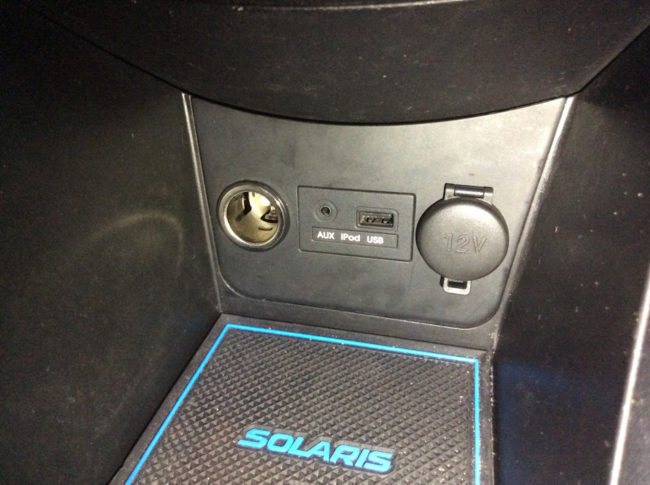

Прикуриватель и розетка 12 Вольт.

Теперь с причиной определиться будет легче. Если нет питания на выходе из прикуривателя, возможно:

• Сгорел предохранитель (в салоне автомобиля);
• Повреждена электрическая проводка;
• Одну из розеток необходимо заменить новой.

Замена предохранителя

Несложная процедура, которая заключается в определении точного местоположения вышедшего из строя элемента. В левой части торпедо с водительской стороны, чуть пониже кнопок регулировки фар находится прямоугольная пластиковая заглушка. Аккуратно тянем её на себя и немного вверх крышку за углубление для руки.

В нишу встроен блок предохранителей, один из которых нам и нужен. Согласно схеме расположения перегоревший элемент находится в нижнем ряду, третий слева. Предохранитель синего цвета, с силой тока на 15А .

Предохранитель, который отвечает за прикуриватель и розетку, находится в нижнем ряду, третий слева.

Для демонтажа воспользуйтесь специальным пластиковым пинцетом, который находится вместе с запасными предохранителями под капотом, слева от аккумулятора вместе с блоком предохранителей.

Замену необходимо проводить только на элемент такой же мощности. В противном случае, запчасть с большей силой тока может привести к короткому замыканию и даже возгоранию проводки.

Ремонта по первому типу неисправности, обычно будет достаточно, чтобы работоспособность прикуривателя восстановилась.

Видео о замене предохранителя на розетку и прикуриватель в Хёндай Солярис

Ремонт проводки, питающей прикуриватель

Для того чтобы осуществить данную процедуру, необходимо ехать на станцию технического обслуживания, либо найти подходящего электрика. Самостоятельно с этим справиться не получится. Единственный нюанс, который можно решить самому – проверить наличие питания на доступных тестированию клеммах и открытых соединениях. Понадобится некоторое оборудование:

• тестер;
• вольтметр;
• мультиметр.

Имея даже небольшие знания в области физики или электротехники на уровне школы, можно провести поверхностную диагностику электрической составляющей системы. Если вся проводка окажется в полном порядке, то на лицо третья и единственная проблема, нуждающаяся в решении.

Замена механизма испорченного устройства

Необходимо приобрести новое посадочное место для штекера нашего прикуривателя, стоимость которого составляет порядка 10 долларов. Чтобы демонтировать, пришедшую в негодность запчасть, необходимо сначала открыть крышечку розетки на 12V .

Панель розеток можно снять без специального инструмента и не прикладывая больших усилий.

С помощью двух пальцев, указательного и среднего любой рабочей руки снять панельку, засунув пальцы в эти два отверстия. Крышка легко поддастся при небольшом приложенном усилии с движением наружу. Производим замену, сняв сначала клеммы со штекера гнезда, отсоединяем перегоревшую деталь, и вместо неё устанавливаем новую.

Подсоединяем разъёмы на конце проводов обратно и, слегка нажав на панельку, закрепляем её в исходном положении. Ремонт окончен.

Видео о снятии панели розеток Хёндай Солярис

Это все основные причины и способы их решения, когда не работает прикуриватель на Хёндай Солярис. Замечено, что использование электрического компрессора приводит к выходу из строя предохранителя. Хорошо бы прибор присоединять непосредственно к аккумуляторной батарее, чтобы иметь меньше проблем в будущем, как с прикуривателем, так и со всей электрической системой автомобиля.

Как поменять предохранитель прикуривателя на Хендай Солярис?

Процесс проведения работ по замене детали можно продемонстрировать на примере прикуривателя, но для всех салонных блоков он будет производиться в аналогичном порядке. Как оговорено на схеме, необходимо использовать только совместимые детали. Замена номинала, как в большую, так и в меньшую сторону недопустима.

Устройство просто не будет работать, а несовместимость предохранителей может снизить общий уровень безопасности транспортного средства. Для работы необходимы будут пинцет и перчатки.

Алгоритм замены:

• определить местонахождение необходимого предохранителя. Для прикуривателя это будет F8 или F Они расположены на 1 и 2 месте сверху во втором ряду слева;
• проверить, перегорела ли пластмассовая перемычка. Если да, это означает, что элемент вышел из строя;
• достать перегоревшую деталь пинцетом, осторожно руками вставить на место новую.

Замена элемента из группы длительной стоянки, также расположенного в салонном блоке, потребует чуть больше внимания и усилий, этом потребуется плоская отвертка:

• на блоке (возможно, его придется снять, если не хватит гибкости рук) находится желтый элемент;
• находящиеся с его боков фиксаторы осторожно сжимаются пальцами с двух сторон, пока не освободятся защелки;
• группа предохранителей вынимается;
• фиксатор поддевается отверткой, из желтого фиксатора достается красный элемент и заменяется новым;
• также необходимо действовать со вторым;
• после смены фиксатор устанавливается на место.

Для Хендай Солярис замена предохранителей своими руками становится простым и экономичным способом отказаться от дорогостоящего ремонта в авторизованном сервисе.

Заменить перегоревший элемент можно в течение 5 минут, а времени, средств и нервов это сэкономит значительно больше. Необходимо заранее быть готовым к любым нештатным ситуациям и иметь в перчаточном ящике небольшой запас работающих элементов необходимого номинала.

Под капотом

Под капотом Хендай Крета также имеются еще два блока предохранителей. Первый находится правее от аккумулятора, второй — с противоположной стороны рядом с боковой подушкой двигателя.

Как и в случае с салонным блоком, подкапотные блоки имеют обозначения для каждого из предохранителей. Таблица с обозначением нанесена на обратную часть крышки:

Расположение

Если БП долгое время не открывался то, возможно, потребуется воспользоваться отверткой. Но не стоит думать, что стеклоподъемники или прикуриватель работают только благодаря этому, так как подобные конструкции призваны всего лишь уберечь имущество от вредного воздействия во время скачков напряжения.

Каждый автолюбитель должен знать, где у него в транспортном средстве находится данный блок и как заменить предохранители. В данной статье рассматривается Хендай Солярис, поэтому для других машин эта информация бесполезна. Получается так из-за того, что, во-первых, даже сама коробка с платами может находиться в разных автомобилях на разных местах. А во-вторых, схема расположения предохранителей всегда отличается и чтобы грамотно продиагностировать электрооборудование, нужно знать, что и где располагается.

Расположение Именно с этой темы и стоит начать. Нужно отметить тот факт, что блоков предохранителей в Hyundai Solaris целых два. Автолюбитель должен знать их расположение, так как предохранители довольно часто выходят из строя. Так, например, любой диагност в первую очередь задаст вопрос, касательно данной детали. Многие водители самостоятельно проверяют такой вариант поломки, поэтому на данный вопрос отвечают без промедления.

И это правильно, так как платить лишние деньги за обнаружение самой очевидной проблемы хочется не каждому. Также нужно знать, что многие, более мощные, электрические устройства в Hyundai Solaris подключаются с помощью специальных реле. Специалисты утверждают, что это одно и то же, но просто способны выдержать более высокий скачок напряжения.

Так, например, один блок предохранителей находится непосредственно в салоне Хендай Солярис. Именно там и находится большинство предохранителей, которые могут выйти из строя и потребовать замены. С точки зрения удобства — это очень хорошо, ведь водителю не придется лазить под капотом, пачкаться и мараться пылью. Все, что ему нужно — открыть декоративную накладку под рулем, которая и прячет данный блок.

Чтобы это сделать, нужно воспользоваться отверткой. Второй блок предохранителей Hyundai Solaris находится под капотом, там располагается лишь часть от всего управления электрооборудованием, но и она может сломаться, поэтому об ее расположении знать обязательно. Найти ее можно рядом с аккумулятором, а точнее, справа от него. Сам блок закрыт пластиковой крышкой, которая также легко снимается движением отвертки.

Расположение всех блоков в машине

Также важно знать, какой предохранитель и за что отвечает, но данные схемы должны быть у каждого в сервисной книжке Хендай Солярис, также можно поискать их на крышке блока предохранителей. Если эти невозможны, то можно найти любые схемы в интернете, где подробно расписана каждая плата.

Процесс замены блока предохранителей в салоне Конечно же, уже не раз было сказано, что эта работа очень простая и выполнить ее может каждый, даже не обладая специальными навыками.

Меняем предохранитель на розетку и прекуриватель в Солярисе Hyundai Solaris

Меняем предохранитель на розетку и прекуриватель в Солярисе Hyundai Solaris

Но ведь все когда-то были новичками и не знали, как отремонтировать ту или иную поломку в Hyundai Solaris или любой другой машине. Именно поэтому данная статья актуальна. Чтобы все получилось, нужно выполнить следующие шаги: Чаще всего с помощью отвертки поддевается пластиковая декоративная накладка, которая защищает корпус предохранителей.

Где расположены предохранители в салоне и в капоте?

Блок предохранителей устройств салона находится в самом салоне автомобиля, на стороне водителя, слева от руля. Блок закрыт пластиковой крышкой, которая легко открывается рукой. Чтобы увидеть схему, необходимо открыть крышку отсека.

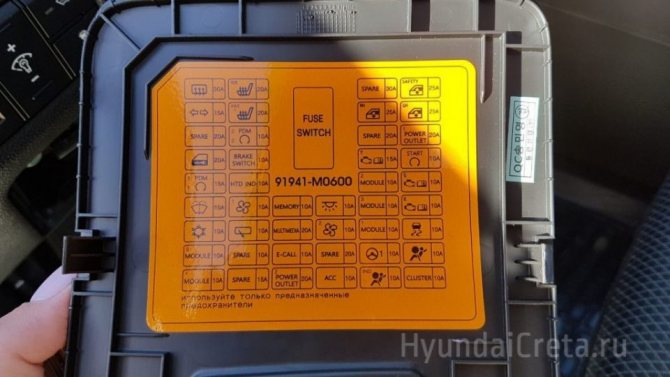

Схема представляет собой таблицу, в которой пиктограммами изображены устройства и даны указания по их номиналам, практически у всех сила тока равна 10-15 А. Для удобства они снабжены и буквенно-цифровыми обозначениями, которые помогут сориентироваться автовладельцу, определив соотношение между обозначением на схеме и расшифровкой, данной в технической документации.

Следует иметь в виду, что в желтом фиксаторе в середине блока установлено одновременно 2 предохранителя.

Так, под символом F2 скрывается защита системы работы электронного ключа, F5 управляет всем электрооборудованием кузова, F7 – кондиционером, F17 – обогревом передних сидений. На схеме будет отмечено его расположение на блоке.

Таким образом на блоке предохранитель подогрева сидений будет находиться в верхнем ряду, вторым справа. На самих предохранителях их номера не написаны, только номинал, ориентироваться придется по предлагаемой схеме. Красные имеют номинал в 10 А, синие – в 15 А, желтый (один) в 20 А и белые – в 25 А.

Помимо основных есть и дублирующие, запасные реле, они скрываются под номерами F3,13,36. Также в салоне расположены предохранители длительной стоянки, они имеют существенно больший размер и желтый цвет.

Электрика капота и багажника зависит от блока, который находится в моторном отсеке. Он представляет собой небольшой пластмассовый ящик, на крышке которого будет находиться схема расположения защитных устройств.

Она менее понятна, некоторые детали обозначены крупнее, некоторые – менее ярко. Номинал элементов колеблется от 10 до 125 А, соответственно, различны и размеры деталей.

Замена плавкого предохранителя

1. Если фары или другие электрические узлы не работают, то проверьте плавкие вставки и предохранители. Если любой из элементов перегорел, то его необходимо заменить.

Примечание: перед заменой плавких вставок определите причину электрической перегрузки и выполните необходимый ремонт.

Внимание: запрещается использование проволоки вместо плавких вставок даже для временной установки, так как это может стать причиной возникновения повреждений в электрической системе и привести к пожару.

2. Замена предохранителя или плавкой вставки.

• а) Перед заменой плавкого предохранителя обязательно выключите целевую электрическую цепь и установите ключ замка зажигания в положение «LOCK».
• б) Снимите крышку с блока с предо-хранителями и определите, какой элемент перегорел.

Примечание: если Вы не уверены в том, перегорел ли рассматриваемый плавкий предохранитель или нет, то замените для контроля подозрительный плавкий предохранитель другим предохранителем, в исправности которого вы уверены.

Таблица. Типы предохранителей.

• в) По таблице нагрузочной мощности на крышке установите номинал перегоревшего предохранителя.
• г) В блоках предохранителей в салоне или моторном отсеке имеются специальные съемники для извлечения предохранителей.

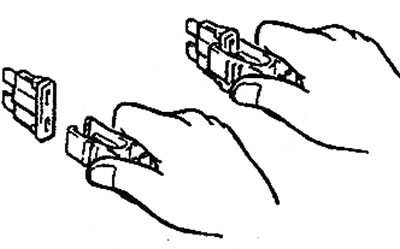

• д) С помощью специального съемника извлеките предохранитель из блока путем вытягивания в прямом направлении на себя.

Примечание: если целевая электрическая цепь не работает и предохранитель не перегорел, то причиной неисправности является что-то другое.

• е) Надежно вставьте в зажим новый плавкий предохранитель с такой же характеристикой (номиналом).

Внимание:

• Устанавливайте плавкий предохранитель только с номинальной силой тока в амперах, указанной на крышке блока плавких предохранителей.
• Не используйте плавкий предохранитель с более высоким номиналом тока или какие-либо другие предметы («жучки»), такие как проволока, фольга и т.п., вместо сгоревшего предохранителя или плавкой вставки. Это может стать причиной более серьезного повреждения или пожара.
• Если нет запасного плавкого предохранителя, то в критических ситуациях можно вынуть плавкие предохранители из позиций, которые не являются необходимыми для нормального движения автомобиля (например: «RADIO» или «А/С), и использовать их, если их номинал совпадает с необходимым.
• Если у вас нет предохранителя с номинальным значением, то следует использовать предохранитель с более низким значением, как можно ближе к номинальному.
• Если установленный новый предохранитель через короткое время также перегорает, то это указывает на неисправность в электрической системе.

Примечание: рекомендуется хранить в автомобиле комплект запасных плавких предохранителей.

Блок предохранителей в салоне. А — разъём питания, В — разъём электронного блока управления системой ETACS, С — реле №1 блокировки замков дверей, D — реле №2 блокировки замков дверей, Е — резистор обмотки возбуждения, F — реле задних габаритов, G — реле электродвигателя стеклоподъемников, Н — реле обогревателя заднего стекла и обогревателей боковых зеркал.

AVTORIN.com

Предохранители Хенда Solaris 2021, 2021, 2021 года.

Где расположены предохранители и реле в Hyundai Solaris 2 (с 2017 года).

Предохранители и реле расположенные в салоне (со стороны водителя), нужно снять крышку, как показано на схеме, на обратной стороне будет обозначение предохранителей.

№ предохранителя	Наименование предохранителя	Номинал предохранителя	Защищаемая цепь
F1	STOP LAMP	15 A	Электронный блок стоп-сигнала (распределительная коробка приборной панели)
F2	SMART KEY	25 A	Блок управления системой Smart Key (электронный ключ, бесключевой доступ)
F3	SPARE1	10 A	Запасной
F4	E-CALL	10 A	Блок E-Call (блок экстренного вызова)
F5	TURN LAMP	15 A	Блок BCM (блок управления электрооборудованием кузова), SLM (устройство напоминания о не пристегнутом ремне безопасности и модуль освещения)
F6	FRT FOG	15 A	Реле передних противотуманных фар (распределительная коробка приборной панели)
F7	A/CON2	10 A	Блок управления кондиционером
F8	P/OUTLET2	20 A	Розетка питания (прикуриватель ) № 1 ( предохранитель прикуривателя Solaris 2)
F9	P/OUTLET3	20 A	Розетка питания (прикуриватель ) № 2 (предохранитель прикуривателя Solaris 2)
F10	ACC	10 A	Реле задней розетки питания (прикуривателя)(распределительная коробка приборной панели), переключатель регулировки наружных зеркал заднего вида
			Блок E-Call, BCM, блок SLM, аудиосистема (магнитола), мультимедийная навигационная система
			Блок управления системой Smart Key (электронный ключ, бесключевой доступ)
F11	S/ROOF	15 A	Люк (электродвигатель верхнего люка)
F12	IMMO	10 A	Модуль иммобилайзера
F13	SPARE2	15 A	Запасной
F14	WIPER	25 A	Многофункциональный (подрулевой) переключатель, электродвигатель стеклоочистителя, распределительная коробка моторного отсека (Реле 6)
F15	RR FOG	10 A	Реле задних противотуманных фонарей (распределительная коробка приборной панели)
F16	DRL	10 A	Реле DRL (дневных ходовых огней) (распределительная коробка приборной панели)
F17	MODULE6	10 A	Реле электростеклоподъемников (без BCM)(распределительная коробка приборной панели), подогрев форсунок стеклоомывателя
			Блок управления подогревом (обогрев) сидений водителя/переднего пассажира
			Блок управления подогревом (обогрев) задних сидений
			Реле 1 и 2 антиобледенителя (распределительная коробка переднего антиобледенителя), электродвигатель люка крыши
F18	WASHER	15 A	Подрулевой переключатель (омыватель)
F19	MODULE7	10 A	BCM (блок управления электрооборудованием кузова)
F20	10 A	Реле автоматического выключения освещения салона (блок предохранителей приборной панели, версия с реле автоматического выключения)
		Штурманские лампы (потолочный плафон) (без реле автоматического выключения), освещение салона (потолочный плафон) (без реле автоматического выключения), фонарь освещения багажного отделения
		Комбинация приборов (щиток приборов), диагностический разъем OBD, BCM, блок SLM, блок управления кондиционером
F21	AUDIO	20 A	Головной блок аудиосистемы или мультимедийной навигационной системы (магнитола, ГУ)
F22	DR LOCK	20 A	Реле отпирания дверей, реле запирания дверей, реле отпирания багажника (центральный замок)
F23	BRAKE SWITCH	10 A	Блок управления системой Smart Key (электронный ключ, бесключевой доступ), выключатель (концевик) стоп-сигналов
F24	RR HTD	10 A	Наружное зеркало с электроприводом на стороне водителя, блок управления кондиционером
			Наружное зеркало с электроприводом на стороне пассажира
F25	MODULE5	10 А	Блок SLM, BCM, блок управления системой Smart Key (электронный ключ, бесключевой доступ)
F26	A/CON1	7,5 A	Вентилятор кондиционера, распределительная коробка моторного отсека (Реле 2), блок управления кондиционером
F27	ENG T	15 A	Индикатор положения рычага селектора АКПП (автоматическая трансмиссия): выключатель режима Sport, переключатель режимов трансмиссии, выключатель стоп-сигналов
			Механическая трансмиссия: блок реле и предохранителей моторного отсека, выключатель стоп-сигналов
F28	TAIL RH	7,5 A	Правая фара, аудиосистема (магнитола, ГУ), переключатель приборной панели, подогрев руля, комбинация приборов (щиток приборов)
			Головной блок мультимедийной навигационной системы (магнитола, ГУ), гнездо AUX/USB, индикатор положения рычага селектора АКПП
			Главный переключатель электростеклоподъемников, переключатель электростеклоподъемника переднего пассажира
			Переключатели задних электростеклоподъемников, переключатель центральной панели, блок управления кондиционером
			Задний правый комбинированный фонарь (вх./вых.)
F29	ABS3	10 A	Блок управления ABS (ABS, антиблокировочная система), блок управления ESP (система динамической стабилизации)
F30	MODULE3	10 A	Переключатель в левой части передней панели, BCM
F31	НТО STRG	15 A	Подогрев руля
F32	FRT S/HTR	20 A	Блок управления подогревом (обогрев) сидений водителя/переднего пассажира
F33	SAFETY WDW	25 A	Блок электростеклоподъемника двери водителя с защитой от защемления
F34	RR S/FITR	20 A	Блок управления подогревом задних сидений
F35	TAIL LH	7,5 A	Левый задний комбинированный фонарь (вх./вых.), левый/правый фонарь номерного знака, левая фара
F36	SPARE3	10 A	Запасной
F37	MODULE2	10 A	Блок управления кондиционером, левая/правая фары, головной блок аудиосистемы или мультимедийной навигационной системы (магнитола, ГУ)
			Блок управления подогревом сидений водителя/переднего пассажира, подогрев руля, блок E-Call
			Блок управления подогревом задних сидений, положения рычага селектора АКПП (выключатель спортивного режима)
F38	MODULE1	10 A	Блок BCM (блок управления электрооборудованием кузова), SLM (устройство напоминания о непристегнутом ремне безопасности и модуль освещения)
F39	A/BAG	10 A	Блок управления SRS (система подушек безопасности)
F40	P/WDW RH	25 A	Главный переключатель электростеклоподъемников, переключатель электростеклоподъемника переднего пассажира
F41	P/WDW LH	25 A	Главный переключатель электростеклоподъемников
F42	START	10 A	Автоматическая трансмиссия (АКПП): переключатель режимов трансмиссии (переключатель диапазонов)
			Механическая трансмиссия (МКПП): ECM/PCM, распределительная коробка моторного отсека (Реле 1), блок управления системой Smart Key (электронный ключ, бесключевой доступ)
F43	ENG E4	10 A	ECM/PCM, блок иммобилайзера, блок управления системой Smart Key (электронный ключ, бесключевой доступ)
F44	CLUSTER	10 A	Комбинация приборов
F45	A/BAG IND	7,5 A	Комбинация приборов
F46	MDPS1	7,5 A	Блок MDPS (блок управления ЭУР (электроусилитель руля))

Предохранители и реле расположенные под капотом (в моторном отсеке), нужно снять крышку, как показано на схеме, на обратной стороне крышки будет обозначение предохранителей.

№ предохранителя	Наименование предохранителя	Номинал предохранителя	Защищаемая цепь
F1	MDPS1	80 A	Блок MDPS (блок управления ЭУР (электроусилитель руля))
F2	ALT	125 A (G4LC) 150 A (G4FG)	Распределительная коробка моторного отсека (предохранитель – F3, F4, F5, F6)
F3	RR DEFOG	40 A	Реле обогревателя заднего стекла (распределительная коробка приборной панели)
F4	ABS1	40 A	Блок управления ABS/ESP (ABS/ЕСП, антиблокировочная система)
F5	ABS2	40 A	Блок управления ABS/ESP (ABS/ЕСП, антиблокировочная система)
F6	BLOWER	40 A	Распределительная коробка моторного отсека (Реле 2 — Реле вентилятора кондиционера)
F7	WIPER	10 A	Электродвигатель стеклоочистителя (дворники), многофункциональный переключатель (подрулевой переключатель), распределительная коробка моторного отсека (Реле 6)
F8	ENG S2	10 A	Датчик кислорода (верхний), датчик кислорода (нижний), распределительная коробка моторного отсека (Реле 4, Реле 9), электромагнитный клапан управления продувкой накопителя топливных паров, электромагнитный клапан системы впуска с изменяемой геометрией
F9	ENG S1	10 A	Клапан управления подачей масла № 1 (впуск/выпуск), распределительная коробка моторного отсека (Реле 3, Реле 11)
F10	—	—	—
F11	ENG E2	15 A	ECM/PCM (блок управления (ЭБУ) двигателя/АКПП)
F12	—	—	—
F13	H/LP RH	10 A	Фара правая
F14	H/LP LH	10 A	Фара левая
F15	—	—	—
F16	—	—	—
F17	—	—	—
F18	—	—	—
F19	IGN COIL	20 A	Катушки зажигания — 4, конденсатор
F20	INJECTOR	15 A	ECM/PCM (блок управления (ЭБУ) двигателя/АКПП), форсунки № 1–4
F21	B/UP LP	10 A	Выключатель фонарей заднего хода
F22	—	—	—
F23	BATT1	40 A	Распределительная коробка приборной панели (предохранитель — F15, F16, F20, F21, F22, F23)
F24	BATT2	50 A	Распределительная коробка приборной панели (предохранитель — F32, F33, F34, реле электростеклоподъемника)
F25	IG2	40 A	Выключатель зажигания, распределительный блок PDM (реле IG2), Реле 1
F26	—	—	—
F27	C/FAN	40 A	Вентилятор охлаждения радиатора двигателя, распределительная коробка моторного отсека (Реле 4, Реле 9)
F28	ENG E1	30 A	Главное реле, распределительная коробка моторного отсека (предохранитель — Реле 13)
F29	—	—	—
F30	B/Alarm	10 A	Сирена охранной сигнализации, дополнительная распределительная коробка (Реле 15)
F31	ENG T	20 A	PCM (Блок управления двигателем, ЭБУ)
F32	LO/H LP	20 A	Ближний свет фар, распределительная коробка моторного отсека (Реле
F33	HI/H LP	20 A	Дальний свет фар, распределительная коробка моторного отсека (Реле 7)
F34	F/PUMP	15 A	Топливный насос (бензонасос), распределительная коробка моторного отсека (Реле 3)
F35	HORN	15 A	Звуковой сигнал (клаксон), распределительная коробка моторного отсека (Реле 10)
F36	ENG E3	15 A	ECM/PCM (блок управления (ЭБУ) двигателя/АКПП)
F37	A/CON	10 A	Кондиционер (климат контроль, электромагнитная муфта компрессора кондиционера), распределительная коробка моторного отсека (Реле 11)
F38	—	—	—
F39	BATT3	40 A	Распределительная коробка приборной панели (предохранитель — F1, F5, F6, реле габаритных фонарей (ламп))
F40	IG1	30 A	Выключатель зажигания, коробка реле PDM (реле IG1, реле ACC)
F41	P/OUTLET1	40 A	Прикуриватель , розетка, распределительная коробка приборной панели (реле розетки питания) (предохранитель прикуривателя Solaris 2)

Порядок снятия и установки приборки

Для демонтажа этой детали на Солярисе необходимо выполнить последовательность действий.

1. Отключить контакты от аккумулятора.
2. Выщелкнуть центральную консоль мультимедийного проигрывателя. Часть крепится на пластиковых защелках и снимается плоской отверткой.
3. Отсоединить блок аудиосистемы (держится на 4 винтах).
4. Аккуратно отцепить контакты проводки.
5. Далее раскрутить кожухи рулевой стойки и удалить их.
6. При помощи широкой отвертки выщелкнуть крепежи облицовочной части доски.
7. Под ней находятся 4 болтика, удерживающие комбинацию приборов – открутить.
8. Далее потребуется разъединить клеммы проводов и полностью снять доску с машины.
