Замена маслосъемных колпачков на ВАЗ 2106

Замена маслосъемных колпачков на ВАЗ 2106 производится примерно через 30000 километров пробега. Если его нет, то все равно лучше заменить через 2-3 года, потому что колпачки сохнут от старости. О том, как заменить колпачки на 2106 – в статье.

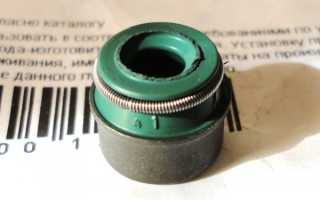

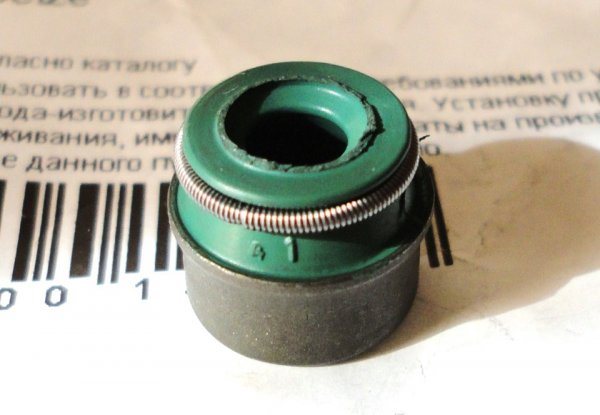

На данный момент в магазинах можно встретить силиконовые маслосъемные колпачки, которые по своим характеристикам намного лучше резиновых. Никто не говорит об их долговечности, все дело в эластичности силикона. Это очень важно в условиях российской зимы, особенно, если мотор не оборудован предпусковым подогревателем.

Замена маслосъемных колпачков ВАЗ-2106 следует проводить прямо на транспортном средстве, что существенно упрощает и может ускорить работу. Выполнение данных действий не требует снимать, потом устанавливать на место элемент блока ГРМ. Достаточно запарковать автомобиль в место, которое защищено от пыли, грязи и атмосферных осадков.

Затягиваем ручной тормоз и ставим кулису переключения передач в нейтральное положение.

Для замены маслосъемных сальников на автомобиле ВАЗ-2106 необходимо иметь комплект новых маслосъемных колпачков и новой прокладки под крышку ГРМ, набор рожковых ключей и некоторое приспособление.

Необходимый инструмент и приспособления

Замена маслосъёмных колпачков ВАЗ 2106 производится непосредственно на автомобиле, что значительно ускоряет работу, так как не требуется снимать, затем устанавливать обратно головку блока. Машину достаточно поставить в место, защищенное от пыли и атмосферных осадков. Затянуть ручной тормоз и поставить рукоятку переключения скоростей в нейтральное положение. Замена маслосъемных колпачков на ВАЗ 2106 требует наличия комплекта колпачков и новой прокладки крышки головки, стандартный инструмент, приспособления:

• Переноска;
• Свечной ключ;
• Накидные ключи17 мм.,13 мм.;
• Шестигранные внутренние головки8 мм.,10 мм.,13 мм. с воротком;
• Плоскогубцы;
• Пинцет;
• Плоская отвертка;
• Пруток мягкого металла толщиной8 мм.;
• Динамометрический ключ;
• Приспособление для сжатия пружин
• Оправка для установки колпачков
• Мягкая проволока.

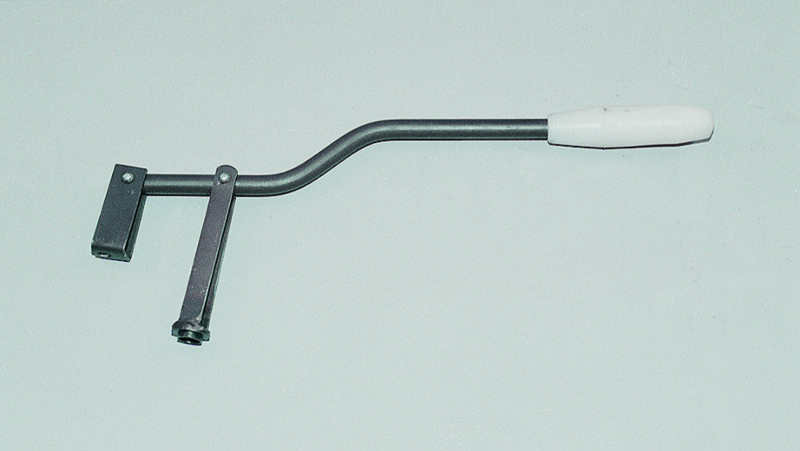

Разные конструкции специальных съемников для сжатия пружин

Замена маслосъёмных колпачков на ВАЗ классика (НИВА).

Регулировка клапанов ВАЗ 2101-06

Замена маслосъемных колпачков ваз 2106

Увидев сизоватый дымок из выхлопной трубы ВАЗ 2106, владелец автоматически начинает вспоминать, когда в последний раз он менял маслосъемные кольца и перебирал поршневую. Затем автоматически идет подсчет бюджета на капитальный ремонт, который всегда приходит неожиданно, как снег в январе. Но торопиться не надо. Скорее всего, причина в другом – в маслосъемных колпачках.

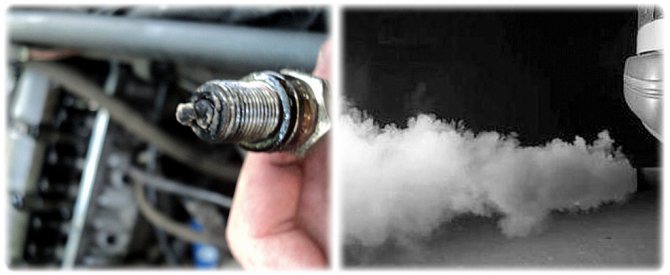

Как проявляется износ сальников клапанов

Сальники клапанов, или маслосъемные колпачки, предназначены для того, чтобы масло, которое смазывает механизм газораспределения, не попадало в камеру сгорания. Втулки клапанов не могут обеспечить герметичность самостоятельно, поэтому на них надеты сальники из качественной мягкой резины с маслосъемной кромкой, которые препятствуют проникновению масла по штоку клапана в цилиндр.

Попадание масла в камеру сгорания в большом количестве и вызывает характерный сизый дым из выхлопной трубы. В этом могут быть виноваты и маслосъемные кольца, но если двигатель дымит именно при холодном пуске, а дым пропадает при прогреве, то со стопроцентной уверенностью можно сказать, что сальники клапанов свое отжили.

Еще одним из признаков неработоспособности сальников называют повышенный расход масла и жирный налет на свечах зажигания.

Инструмент и приспособления для замены колпачков

Замена маслосъемных колпачков ВАЗ 2106 ничем не отличается от такой же работы по двигателям всей классической серии ВАЗ. Для проведения работ нам не понадобится снимать головку, а тем более, двигатель. Поэтому всю работу мы проведем своими руками при минимальном количестве инструмента и минимальных затратах времени. Желательно работу проводить в гараже, при нормальном освещении и без лишней пыли – все-таки вскрываем двигатель.

Нам будут необходимы, кроме обычного набора ключей:

• динамометрический ключ;
• пинцет;
• набор головок с воротком;
• съемник для клапанов;
• оправка для усадки сальника на втулку.



В процессе ремонта мы будем при необходимости иллюстрировать некоторые моменты, по мере возможности, но ничего сложного в процессе не предвидится. Почти. Для сжатия пружин мы будем применять специальный съемник с рычагом, хотя можно обойтись и без него, зная все тонкости процесса.

Замена колпачков

Замену сальников клапанов мы начнем с обеспечения доступа к головке блока цилиндров, дальнейшие действия будем выполнять пошагово, не нарушая последовательности.

• Снимаем крышку воздушного фильтра, сам фильтр и его корпус, предварительно прикрыв диффузор карбюратора ветошью – чтобы ничего не попало в впускной коллектор. Иначе придется снимать головку блока.
• Снимаем крышку ГРМ и совмещаем метку на звездочке привода распредвала с меткой на корпусе распредвала, чтобы поршни 1 и 4 цилиндра оказались в верхней мертвой точке. Они не дадут клапану провалиться в цилиндр, когда мы снимем пружину.
• Ослабляем натяжитель цепи примерно на пол-оборота, ослабляем болт крепления звездочки, не выкручивая его полностью.
• Отжимаем отверткой плоскость натяжителя цепи и до упора затягиваем колпачковую гайку, после чего можно выкручивать болт крепления звездочки. Снимаем звездочку, осторожно привязав ее проволокой к любой удобной шпильке или к пружине капота.
• Раскручиваем гайки крепления корпуса распредвала, снимаем его и выкручиваем свечу на 1м цилиндре. Затем снимаем приводные рычажки, отщелкнув пружинную скобу.
• Выворачиваем регулировочный болт, на его место фиксируем упор съемника, как показано на рисунке.
• Вставляем в отверстие для свечи любой подходящий по размеру пруток – из пластика, дерева или очень мягкого металла для фиксации клапана в седле.
• При помощи съемника сжимаем пружину, пинцетом удаляем сухари, сопрягающие шток клапана и опорную тарелку пружины.
• Снимаем сухари, пружины и опорные шайбы. Клапан должен оставаться в закрытом состоянии.
• Аккуратно, с помощью плоскогубцев удаляем старый сальник клапана. Повышенная осторожность для того, чтобы не отколоть кромку втулки клапана — она изготовлена из хрупкой металлокерамики.
• Смазываем свежий сальник чистым маслом и аккуратно одеваем его на шток клапана, максимально плотно усаживая его на втулку. Для более плотной усадки потребуется оправка для колпачка.
• Собираем механизм клапанного привода в обратном порядке и переходим к следующему клапану.

Как натянуть ремень генератора.

Замена маслосъемных колпачков без снятия головки гбц

Порядок регулировки клапанов ВАЗ 2101-2107

Сначала подготавливаем автомобиль:

• подождать пока двигатель остынет, если он работал;
• поставить машину на ровное место;

Порядок регулировки клапанов:

1. Снять крышку воздушного фильтра и сам фильтр.

Отсоединить трубки крепления фильтра и демонтировать крепление.

2. Снимаем тросик управления воздушной заслонки (подсос).
3. Снять тягу дроссельной заслонки.
4. Выкручиваем гайки крепления клапанной крышки и снимаем ее.
5. Перед регулировкой клапанов, сразу проверяем как натянута цепь. Если натяжка не нормальная, придется проводить работы заново.
6. Снимаем крышку трамблера (распределителя).
7. Устанавливаем в 4-м цилиндре поршень в верхнюю мертвую точку (ВМТ). ВМТ устанавливаются с помощью меток на шкиве коленвала ДВС и крышке привода распределительного вала, также метки нанесены на шестерни распредвала и крышки распредвала.Метку выставляют специальным ключом для болта шкива коленвала ДВС. Если нет ключа, можно выставить 4-й поршень в ВМТ вращая одно из задних колес. Поднять одну сторону домкратом, рычаг переключения скоростей поставить на 4-ю передачу, чтобы было легче крутить и медленно крутить колесо. При выставлении меток без ключа, потребуется помощник, который будет смотреть на метки.
8. Когда метки на распредвале и на крышке распредвала совместились, проверяем, чтобы метки на коленвале также совпали. Также можно проверить, совпали ли метки на бегунке трамблера. Контактный вывод должен быть направлен на вывод провода высокого напряжения четвертого цилиндра. Как определять, раннее или позднее зажигание, мы уже разбирала в другой статье.
9. После совпадения меток приступаем к настройке зазоров клапанов.


   Правильный порядок регулировки клапанного механизма ВАЗ «Классика» 2101-2107.
   Угол проворота коленчатого вала	Регулируемые клапана
   8 и 6
   180	4 и 7
   360	1 и 3
   540	5 и 2

Из таблицы мы видим, что, если 4-й поршень выставить в верхнюю мертвую точку, то измеряем и регулируем 6-й и 8-й клапана.

Признак износа сальников клапанов! ч.1

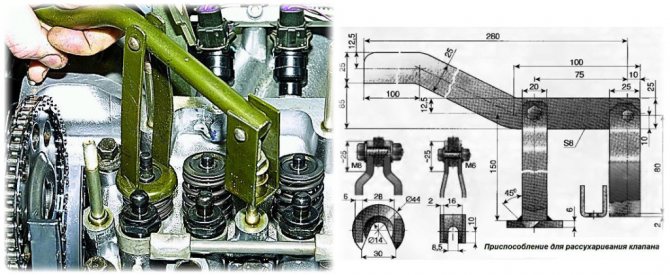

Как самому изготовить приспособления

Пользоваться специальным приспособлением удобно, так как нет необходимости его держать руками, оно удерживает пружины сжатыми при помощи болта. Если нет такого приспособления, можно изготовить его своими руками. Для этого достаточно иметь два стальных квадратных прутка 10х10 мм, длиной 300 мм. Их нужно скрепить в трех точках, по концам и посередине, таким образом, чтобы между ними, на подобии рельсов, оставался промежуток 12 мм, тогда цена будет значительно дешевле. Итак:

• Крепить можно любым способом; болтами, хомутами, сваркой, в местах крепления между прутками нужно поместить металлические пластинки толщиной 12 мм., которые и обеспечат необходимый зазор между прутами.
• В зазор будет входить шток клапана при отжиме пружин. Для установки клапанов, вместо оправки, можно использовать стальную трубку длиной 120 мм, с внутренним диаметром 14 мм, и медную шайбу с отверстием, подобранным по ободу колпачка.

Предварительная подготовка

Перед началом работ желательно посмотреть видео, замена маслосъемных колпачков ВАЗ 2106, однозначно нужно тщательно вытереть поверхность верхней части блока и крышку головки. Для удобства нужно снять корпус воздушного фильтра. Карбюратор закрыть пленкой или тканью от попадания грязи за время работы. Выкрутить свечи, снять крышку с прокладкой.

• Установить четвертый цилиндр в верхнюю мертвую точки при такте сжатия. Для этого коленчатый вал вращается до положения, при котором впускной и выпускной клапана четвертого цилиндра, остаются в закрытом состоянии до и после прохождения поршнем ВМТ. Это определяется по зазору клапана с коромыслом.
• Положение поршня определяется замером любым стержнем через свечное отверстие. Проверить совпадение меток на звездочке и корпусе.

Проверка совпадения меток

• Отверткой разогнуть стопорную шайбу, накидным ключом17 мм. освободить, но не откручивать, гайку крепления звездочки к распределительному валу.
• Накидным ключом13 ммоткрутить на два оборота колпачковую гайку фиксации натяжного устройства.
• Максимально освободить цепь.
• Открутить полностью гайку, аккуратно снять звездочку с оси распределительного вала.
• Чтобы цепь не упала со звездочки, нужно ее обвязать проволокой и вместе со звездочкой подвесить на краю блока цилиндров.

Последовательность разборки

• Открутить девять гаек, удерживающих корпус распределительного вала, и снять его вместе с валом.
• Отверткой приподнять прижимную пружину, с небольшим усилием вытащить нажимной рычаг, пружину выдвинуть из-под стопора и выбрать наружу.
• Через свечное отверстие между днищем поршня и клапаном плотно вставляется мягкая проволока, чтобы клапан не падал при отжимании пружин. Чем выше будет часть штока, в которую вставляются фиксирующие сухарики, тем меньше нужно будет отжимать пружины для их установки.

Внимание! Не допускается удерживать клапаны твердыми предметами, появляется вероятность поцарапать поршень или цилиндр.

• На ближайшую к клапану шпильку крепления корпуса распределительного вала, как на фото накручивается гайка, за которую захватом цепляется специальный съемник или конец самодельного приспособления. Оно с двух сторон охватывает шпильку, упирается в нижнюю плоскость гайки и ложится на верхнюю тарелку пружин.
• Шток клапана с сухариками пропускаются между прутками приспособления.

Разборка головки блока цилиндров, притирка клапанов

Разборка головки блока цилиндров, притирка клапанов ВАЗ 2106

Снимаем головку блока цилиндров с двигателя (см. Замена прокладки головки блока цилиндров).

Отворачиваем семь гаек крепления коллекторов к головке блока и снимаем их (см. Замена прокладок впускного и выпускного коллекторов).

Ключом «на 10» отворачиваем две гайки крепления патрубка.

. и снимаем патрубок.

Ключом «на 13» отворачиваем две гайки крепления двойного патрубка.

. и снимаем его с головки блока. Между патрубками и головкой установлены уплотнительные прокладки.

Подкладываем под клапан импровизированный упор (гайку, но лучше деревянный брусок).

Рассухариваем клапан (см. Замена маслоотражательных колпачков механизма газораспределения).

Вынимаем клапан из направляющей втулки.

Наносим на тарелку клапана притирочную пасту.

Устанавливаем клапан на место. Надеваем на стержень клапана приспособление для притирки.

Прижимая тарелку клапана к седлу, поворачиваем его поочередно то в одну, то в другую сторону.

При необходимости для удобного доступа к крайним клапанам ключом «на 13» отворачиваем две крайние шпильки, предварительно законтрив на них две гайки.

Притирку клапана продолжаем до появления ровного матового ободка на седле и фаске тарелки клапана.

Тщательно промыв, устанавливаем клапан на место, заменив маслоотражательный колпачок (см. Замена маслоотражательных колпачков механизма газораспределения).

Головкой «на 12» отворачиваем втулку.

. и снимаем ее вместе с регулировочным болтом и контргайкой. При необходимости заменяем их.

Металлической линейкой проверяем привалочную плоскость головки блока цилиндров. Допустимый зазор – 0,15 мм.

Видео про «Разборка головки блока цилиндров, притирка клапанов» для ВАЗ 2106

Притирка клапанов головки блока цилиндров ВАЗ 2106 Замена Сальников и Притирка Клапанов (Часть 2)

Ремонт головки ВАЗ (классика). Сделай Сам!

Процедура ремонта

1. Прежде всего, необходимо добраться до маслосъемных колпачков. Выкручиваем гайки крышки с головки блока, не забываем положить в отдельное место шайбы, чтобы не потерять их.
2. Крутим коленвал и внимательно следим, когда метки на крышке совпадут с метками на звездочке распредвала. Это положение обеспечит сохранность клапанов после снятия сухарей.
3. Откручиваем подшипники распредвала. От массы проблем может избавить фиксация звездочки и цепи, потому что они обожают падать в картер двигателя и портить этим весь остаток дня.
4. Поршень в первом цилиндре достиг верхней мертвой точки. Самое время для демонтажа свечи и снятия пружины. После этого отведите в сторону рычаг.
5. Регулировочный болт нужно ослабить, затем установить съемник для пружины.
6. Прут или трубку из мягкого металла вставляем в отверстие свечи, это предохранит клапаны от падения.
7. Достаем «рассухарку» и нажимаем на пружину, пока не покажутся сухари. Иногда они прикипают, и нужно освободить их, легонько постучав.
8. Снимаем пружины, тарелки клапана и шайбы.
9. Фиксируем зажимом клапан и вынимаем отживший свое сальник. Можно помогать процессу легкими постукиваниями молоточка.
10. Новый маслосъемный колпачок перед процедурой смазываем моторным маслом. Надеваем на все новые сальники защитные колпачки, которые должны идти в комплекте. Это защитит поверхность клапана от царапин в процессе напрессовки. Напрессовка совершается тем же рассухаривателем, только другой стороной.
11. Таким же образом повторите действия на остальных клапанах. Важно не забыть прокручивать коленчатый вал перед работой со вторым и третьим цилиндрами.

После установки новеньких, эластичных и герметичных маслосъемных колпачков собирайте все в обратной последовательности. Если все получилось правильно – можете быть довольны собой! Ремонт осуществлен.

Почему гильзы могут выйти из строя

Основной причиной выхода из строя направляющих втулок является их износ. В результате увеличивается расход смазочной жидкости, так как люфт деталей приводит к быстрому выходу из строя маслосъёмного колпачка и масло просачивается в камеру сгорания. В результате наблюдается образование нагара, нарушение температурного режима работы мотора, увеличение токсичности отработанных газов и поломка катализатора (если он в машине есть).

Своевременная замена моторного масла и правильная эксплуатация ДВС автомобиля позволяет продлить срок службы втулок и менять их каждые 180–200 тысяч километров пробега. Однако из-за зазоров клапанов и несоответствия моторного масла рекомендуемым нормам может произойти боковой износ втулок и снижение подвижности клапанов по оси штока из-за увеличения радиальной нагрузки на него. По этой причине после смены маслосъёмных колпачков обязательно проводят корректировку зазора в направляющих втулках. При слишком большом зазоре и выявлении люфта втулки в обязательном порядке меняют.

Замена маслосъемных колпачков

Признаками, по которым можно определить износ маслосъемных колпачков на авто ВАЗ 2101, являются увеличение расхода масла, появление сизого дыма при перегазовке, когда запускается двигатель, при старте на перекрестках. Если замена маслосъемных колпачков на ВАЗ 2101 производится из других марок машин, то необходимо учитывать:

• Чтобы совпадали диаметры стержня клапана и посадочного пояска направляющей втулки.
• Высота нового элемента должна быть не больше «родного» до 0,5 миллиметра, иначе при самом большом ходе клапана, колпачок может повредиться тарелкой пружины.
• Колпачок должен быть не слишком большого диаметра, для свободного перемещения внутри пружины клапана. Особенно нужно это учесть если на клапане по две пружины. Тогда, наружный диаметр колпачка ограничивается внутренним диаметром пружины.
• Длины посадочного места колпачка и направляющей втулки должны быть близкими по размерам. Если на нем короткий поясок, то деталь может повредится краем втулки, при установке колпачка «глубоко» на втулку. К тому же, последняя может отжать от стержня клапана кромку элемента, что может нарушить уплотнение.
• Необходимо тщательно рассмотреть внутренний профиль колпачка. Часто детали, у которых отсутствует армирующая втулка, имеют на посадочной внутренней поверхности кольцевой выступ. При установке колпачка на гладкую втулку должен быть создан большой натяг, а выступ может повредить колпачок или деталь соскочит с втулки.
• Учитывается год выпуска двигателей, изделия которых нужно заменить, и те с которых их намечается применить.

Конструкция ГБЦ и клапанов

Функционирование клапанного механизма на машинах ВАЗ 2106 и ВАЗ 2109 зависит от работы цепного привода (современные модели авто оснащаются ремёнными приводами).

Устройство головки блока цилиндров довольно примитивное: это сёдла, пружины, направляющие втулки. Захлопывание клапанов в системе осуществляется автоматически при помощи встроенных пружин. Чтобы в камеру сгорания не просачивалось моторное масло, на втулку крепится маслосъёмный сальник.

Клапанный механизм работает в сложных условиях с высокими температурами и масляным голоданием. Основной его задачей является обеспечение герметичности всей системы. Проблемы в его работе могут стать причиной снижения мощности, повышения расхода топлива и быстрого износа ГРМ.

Как установить новые колпачки

На автомобилях ВАЗ-2106 замена маслосъемных колпачков самостоятельно производится при помощи нехитрого приспособления из пластика. Его необходимо надеть на верхнюю часть ножки клапана, чтобы прикрыть выемки на ней. В этом случае не придется снимать пружинки с сальников клапанов. Работа производится по следующему алгоритму:

• Устанавливаете пластиковую втулку на клапане.
• Смазываете вспомогательную втулку и ножку клапана моторным маслом.
• Надеваете маслосъемный колпачок до упора.
• Убираете втулку из пластика.
• С помощью трубчатого ключа на «10» или крупной оправки необходимо забивать колпачок.
• Производите установку опорной шайбы, пружины и тарелки.
• Устанавливаете рассухариватель клапанов и сжимаете пружину.
• Ставите на место сухари, после чего отпускаете рассухариватель.
  На этом замена маслосъемных колпачков ВАЗ-2106 завершена. При необходимости нужно перепроверить все зазоры, произвести их корректировку. Сборка всего узла осуществляется в порядке, обратном снятию.

Порядок сборки

• Шток клапана, сальник и колпачок смазываются моторным маслом, на шток одевается сальником вверх соответствующий клапану колпачок. Опускается по штоку вниз, где плотно прижимается к отверстию с направляющей клапана.
• К ободу колпачка прижимается торец оправки, легким постукиванием молоточком по верху оправки, колпачок утапливается в отверстие до упора. Цена ошибки при сильных ударах, повреждение сальника или колпачка, придется их заменить. Пружины ставятся в обратном разборке порядке.

Внимание! После установки пружин и снятия приспособления для сжатия пружин, нужно из свечного отверстия убрать пластину и постучать молотком по торцу штока, чтобы сухарики сели на свое место. Делать это нужно осторожно, если сухарики неправильно стоят, пружины могут выскочить.

Крышка распределительного вала, как того требует инструкция, прижимается динамометрическим ключом усилием 8кг/м. затягиванием гаек в требуемой последовательности.
