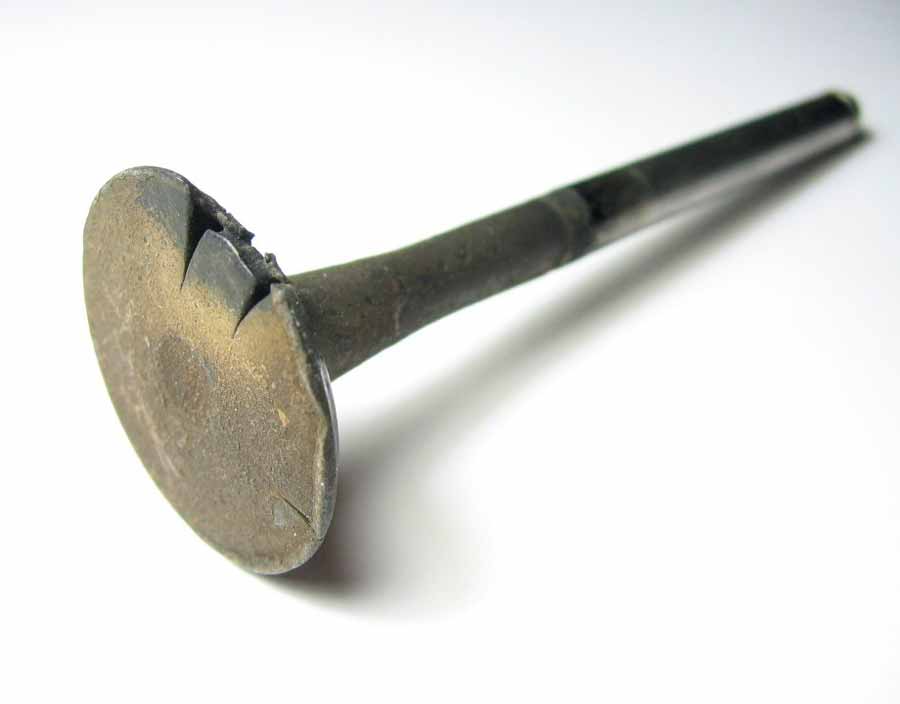

Зачем нужно регулировать клапана

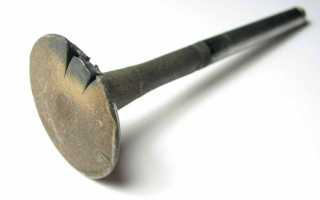

С пробегом металлический стержень клапана имеет тенденцию растягиваться и сужаться. Седла в головке блока цилиндров проседают, поэтому и меняется тепловой зазор. А он физически нужен определённого значения из-за конструктивных особенностей двигателя. Последствия не своевременной регулировки не обратимы. Зажатый клапан в процессе работы восьмиклапанного мотора, теряет герметичность, лавинный поток после воспламенения обжигает его кромки и седло ГБЦ, которое утапливается в тело головки. Ремонт такого вида дорогостоящий и не несет гарантии. Лучше вовремя регулировать, тем более что цена настройки 8ми клапанного мотора в 600 – 800 рублей за 30000 км не такая ощутимая.

При правильно отрегулированных зазорах автомобиль будет ехать свободно, без потери тяги, расходуя меньше топлива. Ни в коем случае нельзя регулировать на горячую. Только охладить двигатель до 30-40 градусов. Иначе можно ошибиться и зажать клапана.

Бывают случаи, что клапана отрегулировали, а стук остался. Причина может быть не зазорах. На холодный мотор могут стучать юбки поршней, стаканчики – толкатели в теле головки. Причин может быть много, поэтому не стоит торопиться с выводами, а тщательно все проверить. Есть специальный прибор — стетоскоп, с помощью которого легко прослушать шумы двигателя.

Зачем нужна регулировка клапанов

Легендарная отечественная «девятка» является одной из самых распространенных машин на отечественных дорогах. Она выпускалась с 1987 до 2004 г. Существует несколько модификаций автомобиля, среди которых наибольшую известность и популярность обрела модель ВАЗ-21099.

Регулировка клапанов ВАЗ-2109, инжектор, 8 клапанов

С конвейера сходили автомобили с карбюраторными и инжекторными двигателями. Они имели объем от 1,1 л до наиболее мощного 1,6 л. Независимо от типа двигателя его необходимо было периодически регулировать.

В процессе эксплуатации клапанов происходит их расширение. Стержни становятся длиннее, что меняет зазоры между торцами и толкающими кулаками. Зачастую такое увеличение может доходить до критических значений. Чтобы предотвратить это, требуется регулярная регулировка. Таким образом ненужные зазоры уменьшаются до нормальных значений. Примечательно, что подобная проблема относится не только к владельцам ВАЗ-2109, но и любого другого автомобиля, который имеет двигатель внутреннего сгорания.

ВАЗ-2109

Расположение

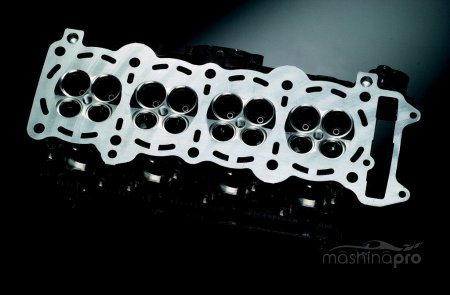

Практически во всех моторах клапаны находятся в блоке цилиндров. Для каждого из них требуется как минимум два таких изделия. Когда цилиндры закрыты, то клапаны прилегают к седлам.

Рассматриваемые изделия производятся из стали и при помощи прессовки устанавливаются в головку блока цилиндров.

В процессе работы на них приходится очень высокая механическая нагрузка с большим количеством выделяемой тепловой энергии. Для этого применяются специальные стали с добавлением компонентов для большей устойчивости от механических и тепловых нагрузок.

Кроме этого, все устройства делятся на два типа:

• впускные клапаны. При их помощи подается топливо в цилиндр;
• выпускные. С их помощью отработанные в процессе горения газы выходят из системы.

В рассматриваемом автомобиле разработчиками была изменена стандартная для предшественников схема с цепным приводом распределительного вала. Хоть подобная конструкция и была очень простой и надежной, но она требовала постоянных дополнительных настроек при определенном промежутке и отличалась повышенной шумностью. В модели 2109 верхняя часть поршня изменила форму путем создания специальных углублений для клапанов.

Стандартный блок цилиндров

Когда проводить

Как для инжекторных, так и для карбюраторных двигателей нужна обязательная периодическая регулировка клапанов. Что касается производителя, то им установлена обязательная процедура при 20-30 тыс. км пробега автомобиля.

Большая часть автомобилистов для продления срока службы авто предпочитает не ждать установленного срока, а проводит регулировку на свое усмотрение. Такой вариант является более правильным, поскольку лишний ремонт никогда не повредит машине. Есть и такие, которые прибегают к проведению процедуры только тогда, когда в работе двигателя становятся четко слышны шумы.

Если мотор оборудован специальным гидрокомпенсатором, то периодическая регулировка не требуется.

Гидрокомпенсатор — специальное оборудование, которое устанавливается для проведения автоматического уменьшения зазоров клапанов. Им комплектуются почти все нынешние машины, поэтому они проще в эксплуатации. Кроме этого, возможна дополнительная установка гидрокомпенсаторов на ВАЗ-2109, однако это сложная и дорогостоящая процедура.

Момент, при котором требуется регулировка, можно определить при появлении следующих характерных признаков:

• посторонние звуки во время работы мотора. Обычно это определенные постукивания, щелчки. Наиболее четко их можно услышать во время нажатия на педаль газа;
• внезапное повышение расхода бензина без наличия кардинальных изменений в режимах езды и конструкции автомобиля;
• снижение динамических показателей при езде;
• снижение компрессии при эксплуатации или эффект, когда мотор «троит».

Регулировка теплового зазора

Взаимодействие деталей газораспределительного механизма

Очень важно предварительно просмотреть требования к показателям работы двигателя. Значения его зазоров и прочих показателей взаимодействия деталей газораспределительного механизма ВАЗ 2109, 2108.

На холодном двигателе устанавливаются значения конкретных зазоров, между толкателем и распределительным валом. Составляет показатель 0,20 миллиметров (допускается значение отклонения 0,05 миллиметров в разные стороны), что актуально для впускных клапанов. Для выпускных клапанов значение зазора устанавливается в пределах 0,35 миллиметра с тем же допуском. Здесь нужны конкретные комплекта щупов, которые могут померить зазоры в пределах 0,30-0,40 миллиметров.

В том случае, если в отверстие проходит максимальный щуп, значит, потребуется подобрать соответствующую шайбу несколько толще по размеру, после чего заменить ее.

В том же случае когда значение зазора будет меньше, клапан может запросто закрываться на предварительно прогретом двигателе. На деле это весьма опасно, ведь подобное значение может привести к тому, что клапан и седла прогорают. Следовательно, наблюдается резкая потеря давления, возникновение компрессии и падению уровня мощности.

В конечном счете, это обязательно приводит к тому, что необходимо будет выполнять полный ремонт ГБЦ, который будет слишком высокий по стоимости. Диагностировать это можно без проблем. Ведь в том случае, когда зазор будет увеличенным, отмечается соответствующий стук в двигателе.

Как говорят многочисленные мастера, это указывает на то, что имеется ситуация, с повышенным износом распределительного вала. На него оказываются лишние ударные нагрузки. Это уже само по себе не является приятным моментом. Именно в данном случае важно своевременно выполнить процесс регулировки зазоров в строго определенное время.

Особенно актуальным будет такое решение в том случае, когда транспортное средство ездит на газу, тем самым устанавливается повышенный износ шайб. Следовательно, величина зазора будет постоянно меняться.

Расчет зазора

Для того чтобы узнать размеры шайб существует формула регулировки:

H = B + (A — C)

H – толщина новой шайбы;

B – толщина шайбы, которую сняли;

A – существующий зазор;

C – номинальный зазор (0,2 или 0,35)

Зазоры проверяем щупом. Желательно их иметь несколько с шагом 0,02 – 0,03 мм.

Правильная регулировка клапанов дает залог продолжительной жизни мотора.

Как разобраться в регулировке клапанного механизма

Для лучшего понимания процесса регулировки клапанов 2108 необходимо вкратце рассмотреть конструкцию клапанного механизма ГРМ этого двигателя. Так для открытия впускного или выпускного клапана служат кулачки распределительного вала, которые при повороте вала надавливают на стержень того или иного клапана, согласно фазам газораспределения, открывают его.

Это интересно: Моторное масло для Тойота Ленд Крузер Прадо — какое масло заливать в двигатель Тойота Прадо 150, самостоятельная замена

Закрытие же клапана происходит за счет возвратной пружины клапана. Напрямую кулачок не воздействует на стержень клапана и на двигателях предусмотрены дополнительные элементы в приводе клапанов. Так это могут быть коромысла (ЗАЗ, АЗЛК, БМВ и др.) рокера (классика ваз) или толкатели (стаканы) с вложенными в них регулировочными шайбами, как в нашем рассматриваемом случае с автомобилем ваз 2108 и их модификаций.

В головке блоке сделаны специальные углубления, круглой формы, куда монтируется клапан с пружиной. Сверху клапана ставится толкатель. На толкателе имеется борт для удержания регулировочной шайбы. В это углубление в толкателе и вкладывается шайба для регулировки. На эту шайбу надавливает кулачок распределительного вала, шайба передает усилие на толкатель, а он в свою очередь, на стержень клапана, заставляя его открываться в нужный момент.

Между кулачками распредвала и шайбой для регулировки необходимо выдержать определенный зазор, рассчитанный на тепловое расширение деталей. Получается, что чем выше высота регулировочной шайбы (ее толщина), тем меньше будет зазор между ней и кулачком распредвала и наоборот.

На каждой шайбе имеется ее номинальное значение в виде цифр, скажем 3,15 или 3,80 и т.д., что необходимо при подборе регулировочной шайбы выставляя нужный зазор. Если же по какой либо причине надпись стерта, то толщина шайбы замеряется микрометром. Завод предусматривает набор регулировочных шайб от 2,5 до 5,0 мм и более и с шагом 0,05 мм, скажем 2.5, 3.0, 3.05, 3.10, 3.15 и т.д. Это дает возможность очень точно подобрать размер в любом случае -около 122 самых ходовых размера.

Помимо этого сегодня есть промежуточные размеры, как например 3,27; 3,52; 3,78 и прочие, что дополнительно повышает точность регулировки. Это особенно актуально после капремонта двигателя с головкой блока, когда выполнялась притирка клапанов или их замена.

Что нужно для регулировки

Как уже было подмечено выше, отрегулировать тепловые зазоры клапанов на вазе можно своим руками. Для этого нужны набор шайб, некоторые приспособления и инструменты. Рейку можно сделать самодельную, но рентабельнее купить вилочку для установки зазоров на авторынке готовую.

Пяточки для регулировки понадобятся в диапазоне от 3,40 до 4,05 мм если в ГБЦ не менялись направляющие. Если же все-таки производился ремонт, или автомобиль на газу придется приобрести шайбы в диапазоне от 2,50 мм для выпускных клапанов. Впускные клапана как правило остается на прежнем зазоре, на них седла не топятся.

Таким образом, в данной статье рассмотрели вкратце порядок регулировки клапанов на автомобилях марки ВАЗ с передним приводом. Также затронули последствия несвоевременной настройки, и езды на газу.

Для выполнения регулировки зазоров клапанов ВАЗ 2109, 2108 потребуется:

• Наличие специального комплекта щупов, значениями 0.10-0.50 миллиметров.
• Инструмент, предназначенный для выполнения работ по замене комплекта шайб.

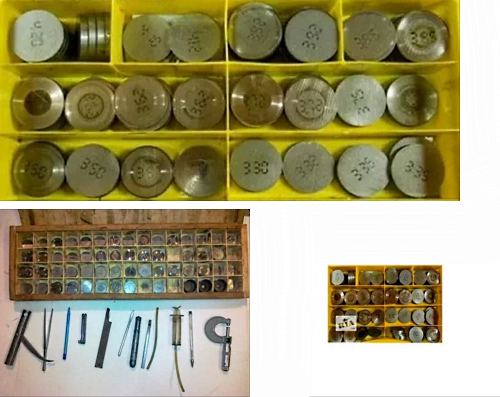

• Непосредственно сам комплект сменных шайб, в соответствии с конфигурацией двигателя, регламентированного паспортными данными.

Изначально необходимо отметить, что двигатель модели автомобиля имеет 8 клапанов. Согласно регламенту эксплуатации транспортного средства, операция выполняется спустя каждые 20000-30000 километров.

Делается все предельно просто, необходимо всего лишь:

1. Установить специальное ВМТ или же провести метки.
2. Проверить положение в двигателе первого цилиндра, что выполняется посредством проворота распределительного вала на 90 градусов по часовой стрелке.
3. В дальнейшем необходимо аналогичным образом выполнить проверку третьего цилиндра, после четвертого и наконец, второго.

Регулировка зазоров клапанов на двигателе ВАЗ 2108: порядок действий

блокОпределенное заводом-изготовителем номинальное значение «теплового компенсатора» на холодном двигателе для впускных клапанов составляет 0,2 мм, выпускных – 0,35 мм. Оговорены и допускаемые отклонения от номинала – по 0,05 мм в обе стороны. Наглядный пример: при регулировке впускного клапана щуп 0,15 входит беспрепятственно, 0,2 – с небольшим натягом, а 0,25 – вовсе не входит.
Это интересно: Сальник распредвала ВАЗ 2110 8 клапанов — как выполнить замену своими руками

Проверка и подналадка клапанного механизма производится попарно в 4 подхода. Каждый подход выполняется при различном положении распредвала. Перед первым подходом следует совместить метки на шкиве распределительного вала и кожухе ремня ГРМ, провернув шкив накидным гаечным ключом по часовой стрелке.

Процедура проверки действительного зазора на примере первого подхода выглядит следующим образом:

• провернуть распредвал на 40-50 градусов по часовой стрелке (2-3 зуба);
• снять действительные величины зазоров у 1 (выпускной) и 3 (впускной) клапанов с помощью щупов (счет ведется от ремня ГРМ).

Этапы проверки зазоров в оставшихся парах клапанов ВАЗ 2108 производятся при повороте распредвала с интервалом 180 градусов:

• 220-230: 5 (впускной), 2 (выпускной);
• 400-410: 8 (впускной), 6 (выпускной);
• 580-590: 4 (впускной), 7 (выпускной).

Процесс регулировки клапанов производится при наличии недопустимых отклонений от нормы. Последовательность действий такова:

• установить приспособление для регулировки на шпильки корпусов подшипников, расположенные по торцам;
• ввести изогнутый рычаг между одним из исследуемых толкателей клапанов и кулачком (ручка приспособления должна быть обращена к переднему бамперу автомобиля);
• нажимая на ручку утопить толкатель и установить между краем торца толкателя и распредвалом фиксатор, предотвращающий возврат детали в исходное положение;
• вывести рычаг приспособления и передвинуть его в сторону;
• извлечь с помощью пинцета шайбу;
• установить новую шайбу вычисленной толщины маркировкой вниз;
• убрать фиксатор;
• замерить полученный зазор.

Подбор новой шайбы производится из таких соображений:

• определяется толщина снятой шайбы (если надпись стерта, операция осуществляется с применением микрометра);
• вычисляется необходимая толщина исходя из произведенного ранее замера в формате: размер новой шайбы = толщина старой детали + (замеренный – номинальный зазоры).

Приведем подробную схему регулировки клапанов ваз 2108, 2109, 2114, 2115

1. Для начала нужно остудить двигатель. Можно применить дополнительный вентилятор охлаждения от любого автомобиля ваз. Поставить его сверху так чтобы обдув был в сторону ДВС и включить питание 12 В;
2. При регулировке 8 клапанных двигателей (11186, 11113 ока, 1118, 1111) с механическим дроссельным узлом, открутить тросик газа от ресивера впускного коллектора;
3. Разобрать клапанную крышку, боковой кожух ремня ГРМ. Отстыковать шланг сапуна большой и малый, идущий на патрубок дроссельного узла;
4. Выкачать масло около стаканов клапанов с помощью шприца или груши. Удобнее всего применять обычный медицинский шприц с силиконовым белым шлангом на конце;
5. Установить устройство для регулировки — рейку для нажатия на клапан, еще называют — линейка;
6. Поставить первое положение для регулировки. Повернуть распределительный вал по часовой стрелке на метку и довернуть 2-3 зуба. У автомобилей с облегченной поршневой группой (гранта, калина 2, приора) крутить строго за коленчатый вал. Если поворачивать за распредвал, ремень ГРМ может проскочить, и, если этого не заметить и завезти двигатель клапана погнуться;
7. Отрегулировать в следующей последовательности: 1 выпускной и 3 впускной кл;
8. Повернуть распредвал на 90 градусов. Отрегулировать 5 выпускной и 2 впускной кл;
9. Повернуть на 90 градусов. Отрегулировать 8 выпускной и 6 впускной кл;
10. Делаем последний поворот на 90 градусов и регулируем 4 выпускной и 7 впускной кл;
11. Собираем в обратном порядке. Прокладку под клапанную крышку ставим новую, во избежание течи масла наружу.
12. На карбюраторных моторах все проводиться в аналогичном порядке. Вначале нужно открутить корпус фильтра и трос подсоса. Периодичность такая же как на инжекторе 30000 км.

Начальный этап: открываем доступ к распредвалу

Надлежащие условия, при которых проводится регулировка клапанного узла, формируются после демонтажа крышки ГБЦ. Беспрепятственно снять верхний корпус головки блока цилиндров с прокладкой можно после проведения следующих процедур:

• ослабить трос путем вращения двух гаек на «13» возле кронштейна и снять его, предварительно удалив возвратную пружину на пластиковом секторе привода заслонки;
• отвернуть при помощи ключа «на 10» две гайки, фиксирующие кронштейн троса дроссельного узла, и снять его;
• ослабить отверткой хомуты крепления и снять подводящий (расположен с лицевой стороны возле маслозаливной горловины) и два отводящих патрубка вентиляции картера (закреплены сзади клапанной крышки);
• выкрутить две гайки крепления корпуса к головке блока цилиндров (используется ключ «на 10»);
• демонтировать две резиновые заглушки, расположенные под уже снятыми в предыдущем переходе гайками.

Это интересно: Как сделать красивый салон ВАЗ 2107: как снять обшивку дверей, рекомендации и советы

В завершение этапа подготовки к регулировке зазоров клапанов мотора ВАЗ 2108 проводится операция по удалению крышки газораспределительного механизма, крепящейся тремя болтами «на 10». Также формируется набор необходимых принадлежностей:

• приспособление для утапливания толкателя;
• специальный фиксатор, закрепляющий толкатель в нижнем положении;
• пинцет;
• фиксатор толкателя клапана;
• комплект измерительных щупов;
• набор регулировочных шайб.

Стоит также подготовить новую прокладку ГБЦ и герметик.

Если приспособление для регулировки клапанов отсутствует

Возложить функции специального оборудования можно на две мощные плоские отвертки с шириной плоской рабочей поверхности не менее 10 мм. В этом случае настройка зазоров определенных клапанов на ВАЗ 2108 осуществляется так:

• отжать толкатель вниз, опираясь на кулачок;
• установить ребро отвертки между распредвалом и толкателем;
• убрать первую отвертку;
• достать пинцетом шайбу;
• установить новую деталь;
• убрать вторую отвертку, выполняющую роль фиксатора.

Процесс регулировки клапанного механизма, осуществляемый через каждые 20-30 тыс. км и производится при снятой крышке ГБЦ. При определенном угле поворота распредвала щупом проверяется зазор между двумя парами толкателей клапанов и кулачков.

К регулировке зазоров следует прибегать в случае существенных отклонений от нормы: 0,15…0,25 мм – для впускных и 0,30…0,40 мм – для выпускных. С помощью специального приспособления или двух отверток толкатель отгибается и фиксируется, изымается старая шайба, устанавливается шайба новой толщины, снимается фиксатор и осуществляется проверка полученной величины зазора.

Порядок регулировки клапанов

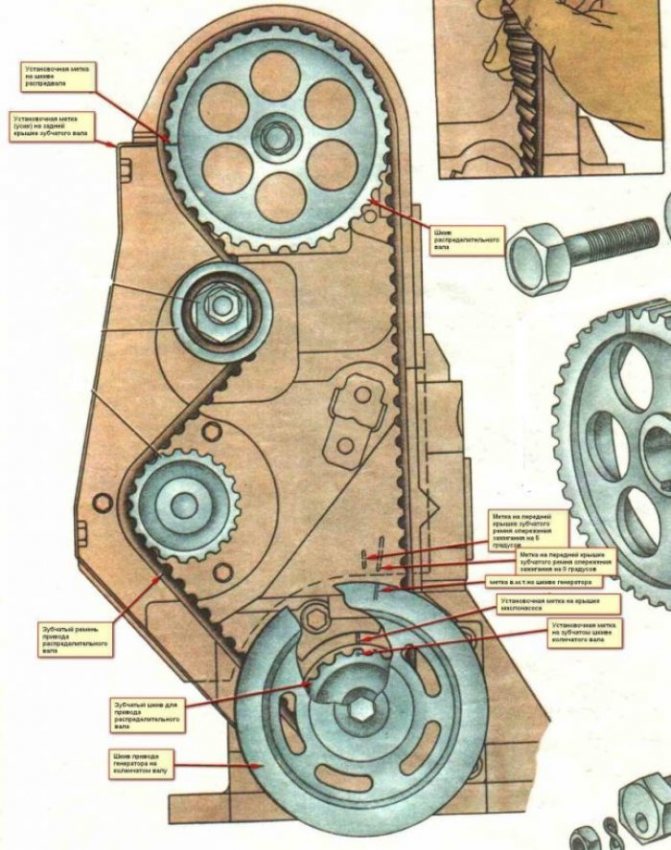

Чтоб работа была проведена более качественно, следует разметить шкив распредвала еще и дополнительными метками, расположенными по кругу, причем каждые 90 градусов. Во время поворота на это количество градусов коленвал должен сделать оборот на 180. Таким образом, каждый последующий поршень будет входить в верхнюю мертвую точку такта сжатия.

1. Совмещаем отметки, имеющиеся на задней панели кожуха ремня ГРМ со шкивом. Проворачиваем по часовой стрелке распредвал приблизительно на 2-3 зубца. Делается это при помощи ключа на 17, которым необходимо захватить гайку крепления шкива. Благодаря данному действию, от толкателей смогут полностью отойти кулачки распредвала.
2. Берем щуп регулировки клапанов и измеряем имеющийся зазор. Он должен благодаря легкому толкательному движению перемещаться между кулачками.

Если зазоры оказались таковыми, что не соответствуют минимальным размерам, необходимо выполнить следующие действия:

1. Непосредственно на шпильку корпуса подшипника распредвала устанавливается приспособление, при помощи которого и производится регулировка клапанов.
2. Толкатель проворачивается до тех пор, пока отверстие не будет направлено к мастеру. Благодаря рычагу следует установить толкатель до упора, зафиксировав такое положение.
3. Взять в руки длинный, крепкий и острый предмет, которым можно поддеть регулировочную шайбу. Последнюю следует извлечь при помощи пинцета. На ней будет вынесена ее толщина.

Для того чтобы правильно подобрать толщину новой шайбы, стоит прибегнуть к таким расчетам: к толщине снятой шайбы прибавить разницу между результатом, который показал замер зазора и тем, что указан согласно инструкции.

Новая шайба устанавливается на место старой, причем обязательно, чтобы ее маркированная сторона была направлена вниз. Данную операцию следует проводить до тех пор, пока зазор не получится необходимого размера.

Аналогичный порядок регулировки клапанов необходимо применять и для всех остальных цилиндров.

Простой способ Регулировки Клапанов ВАЗ 8 КЛ

Действия с коленвалом при регулировке клапанов ВАЗ 2109, 2108

Работы с коленчатым валом по регулировке клапанов ВАЗ 2109, 2108 выполняются без проблем. Чтобы было удобно работать, необходимо выкрутить свечи зажигания. Это позволит легче манипулировать валами и другими механизмами, задействованными в процессе. Воспользуйтесь рисунком ниже, что бы понять суть процесса.

А последовательность такова:

1. Проворачивать коленчатый вал нужно таким образом, чтобы метка на шкиве распределительного вала совпадала с меткой на крышке зубчатого вала. Другие метки должны располагаться строго на своих местах. Ориентироваться нужно на то, что поршень цилиндра №1 должен стать в положении верхней мертвой точки.
2. После этого, осуществляется проворот коленвала на 40-50 градусов, что бы отвести кулачки от толкателей. Мастером осуществляется замер зазоров в 1, 2, 3, 5 клапанов. Зазоры на клапане 2 и 3 должны быть 0,2+-0,05мм. А на клапанах 1 и 5 зазор соответственно 0,35+-0,05мм. В случае, когда зазоры не соответствуют требуемым значениям, их необходимо отрегулировать.
3. После этого, проворачивается коленвал на 360 градусов, и проверяются аналогичные значения зазоров, только в отношении 4, 6, 7, 8 клапанов. В том случае, когда имеются отклонения в зазорах, их также требуется отрегулировать с использованием сменного комплекта шайб.

Схема регулировки клапанов ВАЗ 2109, 2108

Инструкция.

Специальный ключ.

Шприц со шлангом.

Набор регулировочных шайб и щупы.

Пинцет или магнитный держатель, микрометр.

Порядок регулировки.

1. Для начала снимите крышку клапанов. Перед этим снимите воздушный фильтр и отсоедините патрубок, закрепленный к клапанной крышке.
2. Выкрутите свечи зажигания – это поможет легко проворачивать коленный вал движка для замера зазора. Коленчатый вал проворачивается с помощью гаечного ключа по часовой стрелке. В обратную сторону коленвал проворачивать нельзя!
3. Замерьте зазор 1 и 3 клапанов (угол поворота КВ — 360 градусов) с помощью набора щупов (зазор впускного клапана должен составлять 0,2 мм, выпускного – 0,35 мм).

1. Пример таблицы с результатами замеров.

1. Если же зазоры имеют недопустимые значения, то необходимо при помощи специального ключа поддеть установленную шайбу и вытащить ее с помощью пинцета (перед извлечением шайбы, с помощью шприца со шлангом, необходимо откачать излишки масла).

1. Рассчитайте необходимую величину регулировочной шайбы (от измеренной величины зазора отнимите рекомендованную величину и к полученному результату прибавьте величину установленной шайбы).

1. Установите новые шайбы.

1. Далее начните поворачивать коленвал, и после каждого поворота на пол оборота измеряйте величину зазора впускного и выпускного клапанов в таком соответствии: 5-го и 2-го, 8-го и 6-го, 4-го и 7-го, пока не получите нужное расстояние.
