Провернуло вкладыши двигателя: что делать

Часто на многочисленных форумах, посвященных автомобильной тематике, можно прочитать темы о стуках в двигателе или о провернутых вкладышах. Это аварийная ситуация в ДВС. Когда говорят, что провернуло вкладыш, это значит, что подшипники скольжения на коленчатом валу и на шатунах вырвало из посадочного места и они пришли в негодность. Это серьезная поломка, которая случается достаточно часто. Автолюбители видят причину в низкокачественных моторных маслах от неизвестного производителя.
Но причин значительно больше, и они напрямую не связаны со смазкой и ее качеством. В доказательство этому есть множество примеров, когда коренные вкладыши выходят из строя, если в двигатель залито брендовое оригинальное масло. Или наоборот — подшипники работают не одну сотню тысяч километров на маслах среднего качества. Давайте разберемся, почему проворачивает вкладыши коленчатого вала, какие факторы на это влияют и что является главной причиной этого явления.

Провернуло вкладыши, сломались шатуны, Мерседес МЛ. Емеля — 3 серия.

Замена коренных вкладышей Honda Accord без снятия коленвала. Наглядное видео

ВКЛАДЫШИ В ХЛАМ Pan Zmitser #борода

Замена вкладышей без разборки, если нет износа коленвала

Посмотрев, это 8-ми минутное видео по замене шатунных вкладышей, даже новичок может разобраться с таким ремонтом. Поэтому, рекомендую, не поленитесь и посмотрите это видео.

Про авто: Замена вкладышей шатунов Honda ZC, d16,…

Из этого видео, вы узнаете, что для снятия коренных вкладышей не обязательно снимать коленвал. При помощи нехитрых манипуляций легко можно проверить состояние коренных подшипников и, если они изношены, заменить их не разбирая полностью двигатель.

Как менять шатунные и коренные вкладыши показаны на примере автомобиля Хонда Аккорд.

Часто на многочисленных форумах, посвященных автомобильной тематике, можно прочитать темы о стуках в двигателе или о провернутых вкладышах. Это аварийная ситуация в ДВС. Когда говорят, что провернуло вкладыш, это значит, что подшипники скольжения на коленчатом валу и на шатунах вырвало из посадочного места и они пришли в негодность. Это серьезная поломка, которая случается достаточно часто. Автолюбители видят причину в низкокачественных моторных маслах от неизвестного производителя.

Но причин значительно больше, и они напрямую не связаны со смазкой и ее качеством. В доказательство этому есть множество примеров, когда коренные вкладыши выходят из строя, если в двигатель залито брендовое оригинальное масло. Или наоборот – подшипники работают не одну сотню тысяч километров на маслах среднего качества. Давайте разберемся, почему проворачивает вкладыши коленчатого вала, какие факторы на это влияют и что является главной причиной этого явления.

Про авто: Замена коренных вкладышей без снятия коленвала. Honda ZC, d16,…

Разница между коренными и шатунными вкладышами

Необходимо знать, что есть два вида вкладышей. Это шатунные и коренные. Первые находятся между шатуном и шейкой коленвала. Коренной элемент похож на первый по своему предназначению. Однако он располагается там, где коленчатый вал проходит в корпусе двигателя. Вкладыши отличаются по своим размерам. Габариты зависят от типа ДВС, для которого конкретная деталь изготовлена. Существуют и специальные ремонтные вкладыши. Они отличаются от оригинальных новых, установленных в двигателе. Ремонтные вкладыши различаются лишь отметками, кратными 0,25 мм. Так, их размеры примерно такие — 0,25 мм, 0,5 мм, 0,75 мм, 1 мм.

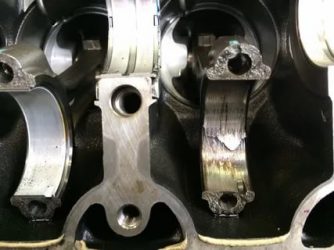

Признаки провернутого вкладыша

Проворачивание, смещение или разрушение вкладышей диагностируется сразу даже неопытным, но информированным водителем. Есть точный признак того, что провернуло вкладыши коленвала или шатуна. Это стук в нижней части двигателя, над поддоном.

При запуске холодного двигателя могут быть разные скрипы и свисты, например, при начале движения замерзших резиновых ремней, вращении насосов и т.д. Но это разовые звуки. Когда провернуло вкладыши, стук не прекращается, а нарастает. Между шатуном и шейкой коленвала образуется аварийный зазор, люфт, и шатун просто бьет по шейке коленвала, издавая достаточно громкий металлический стук.

Причины проворачивания вкладышей

Итак, коленчатый вал — это деталь, которая работает в жестких условиях, и ей приходится выдерживать колоссальные нагрузки в условиях экстремальных температур. Чтобы механизм надежно удерживался на оси и мог обеспечивать правильную работу всего кривошипно-шатунного механизма, необходимы вкладыши. Шейки на валу работают в качестве внутренней обоймы. Вкладыши — в качестве наружной.

В блоке ДВС имеются каналы для подачи смазки под давлением. За счет масляной пленки, которая обволакивает вкладыши, коленчатый вал может вращаться. Почему же автовладельцы сталкиваются с ситуациями, когда в двигателе провернуло вкладыши коленвала? Есть несколько возможных причин. Давайте рассмотрим их ниже.

Механический износ

Первая причина, по которой при ремонте двигателя проводят замену коренных и шатунных вкладышей, это выработка. Изнашиваются детали вследствие механических нагрузок. Многие пытаются сберечь вкладыши, однако это бесполезно. Здесь замешана физика, а физические процессы по-другому работать не могут. Износ неизбежен. Антифрикционный слой на вкладыше со временем стирается. Это ведет к свободному ходу коленвала. Появляются люфты. В результате этого снижается давление масла, причем вполне существенно. На большинстве двигателей, которые отличаются высокой надежностью, если провернуло вкладыш, это говорит об их износе.

Как определить износ вкладышей коленвала и помочь механизму?

При ремонте двигателя очень часто возникает вопрос, как определить износ вкладышей коленвала и их следующий ремонтный размер (который они будут иметь после грядущей расточки). Как правило, для замеров применяется микрометр (измеряет линейные размеры), но можно с достаточной точностью вычислить это визуально. Сразу же оценивается возможность дальнейшей расточки коленчатого вала.

Замена требуется практически незамедлительно в том случае, когда провернуло вкладыши коленвала. Об этом вам скажет громкий стук механизма и постоянные попытки мотора глохнуть, иногда шейки клинит, тогда ехать дальше точно не получится. Во всех других случаях необходимо проводить тщательный осмотр, и, если на шейках наблюдаются волнообразные канавки, которые можно почувствовать руками, коленчатый вал необходимо растачивать и устанавливать вкладыши соответствующего ремонтного размера.

Рекомендуется приобретать вкладыши только после расточки вала, поскольку при большом износе возможна его расточка не на один размер, а на два.

африка твин xrv 750 rd 07 ремонт двигателя № 13

Проворачивание шатунных вкладышей коленвала

Это тоже одна из популярных неисправностей. С такой проблемой столкнулось много автовладельцев. А вот о причинах знают далеко не все. Разберемся, что же случается с элементом. Пластина шатунных вкладышей достаточно тонкая.

Она устанавливается на специальное посадочное место. Наружные стенки на полукольцах имеют специальные выступы, которые еще в необкатанном и неразработанном двигателе упираются во фронтальную часть блока цилиндров. В определенный момент посадочное место просто не может удержать шатунный вкладыш. В результате типичная ситуация — провернуло вкладыш. Пластина не просто проворачивается, но и прилипает к шейке коленчатого вала. В этом случае мотор глохнет и больше не заведется.

Провернуло шатунный вкладыш: что делать водителю

Вкладыши шатунов или коленвала являются подшипниками скольжения, на которые дополнительно подается моторное масло из системы смазки двигателя. Данное решение позволяет нагруженным деталям свободно и легко перемещаться, при этом достигается такое сопряжение нагруженных элементов, в котором отсутствуют зазоры и люфты. Под такими подшипниками скольжения следует понимать высокопрочный стальной лист особой формы, на который нанесено специальное антифрикционное покрытие.

Проворачивание шатунных вкладышей или вкладышей коленвала является серьезной неисправностью, которую необходимо устранять незамедлительно. Чаще всего водитель узнает о возникшей проблеме благодаря появлению отчетливого характерного шатунного стука или стука коленчатого вала двигателя. Дальнейшая эксплуатация ДВС, в котором провернут вкладыш, крайне не рекомендуется, так как поломки данного рода причиняют значительный ущерб не только сопряженным деталям, но и другим узлам силового агрегата. Далее мы поговорим о том, что делать, если провернуло шатунный вкладыш, какой может быть причина и последствия в результате такой поломки.

Причины поломок шатунных вкладышей

Специалисты по ремонту двигателей внутреннего сгорания видят несколько причин, по которым подшипники скольжения проворачиваются. Зачастую это связано с излишне густым маслом, в которое попадают частички металла. Смазка со стружкой оказывает на вкладыши абразивное воздействие. Нередко случается и полное отсутствие масла. Особенно этим страдают автомобили с изношенными маслосъёмными кольцами. Часть смазки просто уходит «в трубу». В результате провернуло вкладыш и двигатель отправляется на ремонт. Могут быть недостаточно затянуты между собой крышки подшипников. И, наконец, еще одна причина. Это слишком жидкое масло. Особенно такие продукты вредны для моторов, работающих под высокими нагрузками.

Нарушение натяга

Если провернуло вкладыши, причины могут быть и в этом. В серийных автомобилях, собранных на заводе квалифицированными специалистами, такого не будет. А вот если мотор уже ремонтировали, то, скорее всего, подбор вкладышей был выполнен неверно и натяг нарушился.

Когда мотор работает, вкладыши испытывают повышенный момент трения. Этот момент стремится провернуть вкладыш. А из-за пониженного усилия, которое удерживает деталь на месте, риск проворачивания увеличивается в разы. Под действием неравномерной нагрузки, слабая посадка подшипника трения заставляет вкладыш вибрировать. Также нарушается смазочная пленка. В результате деталь проворачивается, а удерживающий порожек не в состоянии воспрепятствовать этому.

Как подобрать и заменить вкладыши коленвала своими руками

Содержание статьи:

Для бесперебойной работы двигателя автомобиля важна каждая деталь. Особое положение в системе кривошипно-шатунного механизма занимают вкладыши коленвала. Тонкие полукруглые сталеалюминевые пластинки, окружающие коренные и шатунные шейки, являются наружными обоймами подшипников скольжения, и от их состояния зависит общая работоспособность мотора.

Когда необходима замена вкладышей коленвала?

Расточка и фрезеровка вкладышей

В условиях тех физических и температурных нагрузок, которые доводится переносить коленчатому валу, удержать его на оси и обеспечить работу кривошипно-шатунного механизма могут только подшипники скольжения. Коренные и шатунные шейки выполняют функцию внутренних обойм, а вкладыши, соответственно, наружных. В системе блока мотора предусмотрена сеть маслопроводов, по которым под большим давлением к вкладышам подается моторное масло. Оно создаёт тонкую масляную плёнку, которая снижает силу трения и позволяет коленвалу вращаться.

Физический износ – это первое и основное условие, из-за которого приходится менять вкладыши. Как бы ни хотелось нам избежать износа, но поверхности шеек и вкладышей постепенно стираются, зазор между ними увеличивается, коленвал получает свободный ход, давление масла резко снижается. Всё это приводит к поломкам моторов.

Другая причина вынужденного ремонта – это ситуация, когда вкладыши коленвала проворачиваются. Каждому автовладельцу доводилось слышать о подобных неисправностях, но, как и почему это происходит, знают далеко не все. Тонкая пластина вкладыша укладывается в, так называемую, постель. На наружных стенках полуколец предусмотрены специальные усики (выступы), которые после сборки упираются в торцевые части блока или крышки подшипников.

Иногда при наступлении определённых условий, усики не способны удержать вкладыш и он, прилипая к шейке коленвала, проворачивается. Если провернуло вкладыши коленвала, мотор работать не может. Типичные причины подобной поломки:

• слишком вязкая смазка, её отсутствие, попадание абразива;
• слишком малый натяг при установке крышек подшипников;
• недостаточно вязкая смазка и эксплуатация мотора в режиме перегрузок.

Подбор вкладышей коленвала

Замена вкладышей коленвала
Каковы бы ни были причины, по которым автовладелец вынужден разбирать мотор и производить смену вкладышей, без шлифовки коленвала не обойтись. Новые вкладыши устанавливаются либо на новый коленвал, либо после его шлифовки. Даже если повреждена или изношена только одна шейка – шлифовку до общего размера проходят все.

На заводе при сборке мотора устанавливаются стандартные вкладыши. Для ВАЗовских моторов выпускаются вкладыши 4-х ремонтных размеров. Соответственно шлифовку коленвала можно проводить не более 4-х раз. Шаг между размерами составляет 0,25 мм. Соответственно после первой шлифовки необходимо покупать вкладыши с маркировкой «0,25», после второй – 0,5, после третьей – 0,75, после четвёртой – 1,0. Моторам, которые устанавливаются на автомобили «ГАЗ» и «Москвич» доступны ещё две расточки до 1,25 и 1,50 мм.

Размеры вкладышей коленвала, которые необходимо приобрести, вычислить может только специалист, который проводит шлифовку коленвала. Иногда случается так, что повреждения шеек требуют шлифовки не до следующего размера, а через один. Вкладыши продаются только в комплекте для всех коренных или шатунных шеек.

Как заменить вкладыши коленчатого вала своими руками

Учитывая, что для доступа к коленчатому валу придётся разбирать мотор полностью, приступать к такому ремонту можно только, если автовладелец имеет необходимые знания и навыки в этом вопросе. Первым делом, необходимо извлечь и полностью разобрать мотор. Это можно сделать и в гараже, но для этого необходим полный комплект автомобильных ключей и других инструментов, а также механическая лебёдка. Для изъятия мотора необходимо выполнить следующее:

• снять капот и аккумуляторную батарею;
• слить масло и охлаждающую жидкость;
• освободить двигатель от навесного оборудования: карбюратор, стартер, генератор, топливный насос и насос системы охлаждения, распределитель зажигания, снимаем радиатор и головку блока цилиндров;
• далее откручиваем кожух сцепления, гайки подушек и извлекаем блок;
• уложив мотор на верстак, следует снять: маховик, шкив, крышку привода распределительного вала, цепь и шестерню привода маслонасоса, валик привода вспомогательных агрегатов, маховик, а также держатель задней манжеты;
• после того, как будут откручены 14 болтов поддона, нам станет доступен и сам коленвал;
• для того, чтобы снять его потребуется открутить болты пяти крышек коренных подшипников и болты четырёх крышек шатунов.

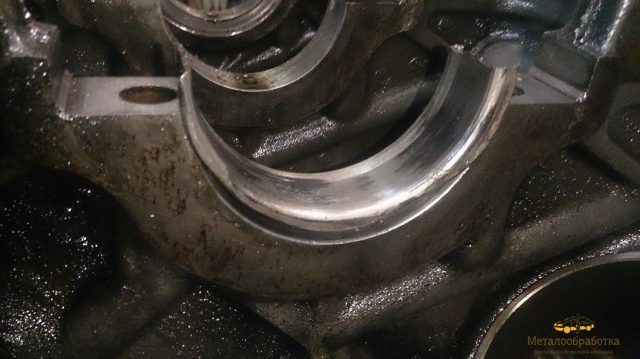

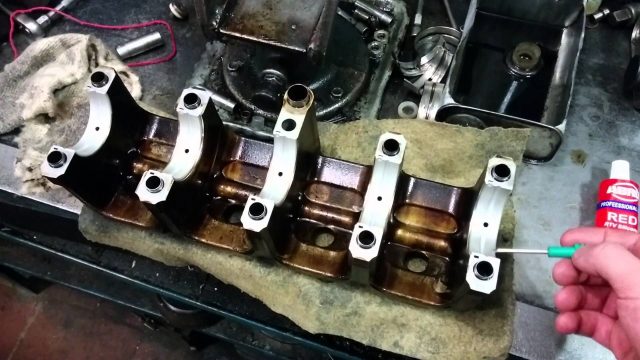

Снимая крышки подшипников можно сразу заметить, где произошло прокручивание вкладышей. Настоятельно рекомендуется не снимать крышки и не извлекать коленвал до того, как его не увидит специалист. По характерным признакам неравномерного износа специалист сможет определить, где произошло смещение или искривление. Для этого необходимо, чтобы каждый вкладыш оставался на своём месте.

Стоит ли браться за установку коленвала самостоятельно?

Мотор автомобиля – устройство достаточно сложное и специфичное. Многие автолюбители успешно проводят его полную разборку и ремонт. Однако для того, чтобы правильно установить вкладыши коленвала, необходимо иметь определённые навыки. Лучше, если эту работу выполнит опытный моторист. Это необходимо в первую очередь для того, чтобы избежать чрезмерного или недостаточного натяга, что может послужить причиной проворачивания вкладышей.

Расточка и фрезеровка вкладышей

Как определить поломку

При проворачивании коренных вкладышей тут же выходит из строя коленчатый вал и блок цилиндров. В случае проворачивания шатунных подшипников, из строя выйдет сам шатун, колневал, а также блок цилиндров. В результате автовладельцу может помочь только капитальный ремонт мотора. Эту поломку можно определить. Существуют некоторые признаки провернутых вкладышей. Один из них — это характерный металлический стук по всему мотору.

Он не прекращается даже на холостых оборотах, а с повышением нагрузки он стучит еще интенсивнее. Еще один признак — низкое давление масла. Если двигатель холодный, тогда звуков может не быть. Если ситуация безвыходная, мотор заглохнет, и оживить его можно только ремонтом.

Что такое вкладыши?

Вкладыши в двигателе условно делятся на шатунные (между шатунами и его шейками коленчатого вала) и коренные (между коленвалом и корпусом ДВС). Они играют роль подшипников скольжения. Полукольца вкладышей занимают места в специальных пазах, упираясь во фронтальные части блока специальными выступами по краям. Плотность прилегания вкладыша зависит от его натяга, который задается конструктивно и зависит от размера полукольца и диаметра его посадочного места. Если пластина теряет упор, она выскакивает из паза и «прикипает» к коленвалу, выводя мотор из строя.

Ремонт и последствия

Типичная ситуация — провернуло вкладыши. Что делать? Решить проблему можно по-разному, в зависимости от характера повреждений. В некоторых случаях можно обойтись заменой вкладышей со шлифовкой коленвала. В сложных ситуациях ремонт будет значительно дороже.

Если провернулся шатунный вкладыш, то в современных двигателях это не является серьезной проблемой. Но это не касается коренного. Часто случается ситуация, что поврежденный вкладыш просто меняется, и мотор работает дальше. Специалисты не рекомендуют такой подход. Ресурс восстановленной таким образом пары шатун-шейка коленчатого вала может сильно сократиться. Гораздо более приемлемый вариант — это замена шатуна, с которым случилась проблема. Также если провернуло вкладыши (ВАЗ-2172 в том числе), обязательно ломается и замок на шатуне. Более оптимально будет расточить коленвал под следующий ремонтный размер и выполнить полную замену вкладышей и шатунов. Шлифовать вал после проворачивания необходимо в обязательном порядке.

На шейке механизма образовываются задиры. Только так можно добиться нужного состояния поверхности и двигатель будет работать правильно.

Провернуло шатунный вкладыш последствия и ремонт

Начнем с того, что проворачивание шатунных вкладышей двигателя при своевременном определении поломки является менее серьезной проблемой по сравнению с проворачиванием коренных вкладышей коленвала. Если же проблему выявили поздно, тогда последствия для ДВС могут быть разными. Бывает так, что после проворачивания шатунного вкладыша двигателю может понадобиться дорогостоящий капитальный ремонт.
Распространена и такая ситуация, когда провернутый шатунный вкладыш попросту меняют на новый и двигатель работает дальше. Отметим, что делать так не рекомендуется по причине того, что ресурс отремонтированной таким образом сопряженной пары шатун-шейка коленвала может быть сильно сокращен (на 60-70%). Более приемлемым вариантом принято считать подход, когда меняется шатун, в котором провернуло вкладыш. Также шатун часто подлежит замене и по причине того, что в результате проворачивания вкладыша ломается замок шатуна. Оптимальным же способом ремонта принято считать расточку коленвала и замену вкладышей/шатунов.

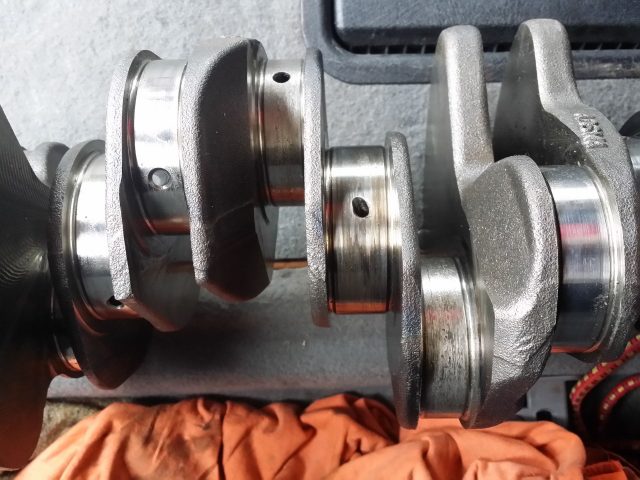

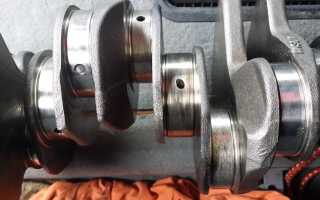

Шлифовка коленвала после проворачивания вкладыша обычно является необходимой операцией, так как на шейке появляются задиры. После разборки двигателя коленчатый вал необходимо промерять, после чего осуществляется его расточка с учетом последующей установки новых вкладышей ремонтного размера. Только так удается добиться необходимого состояния поверхностей и правильного натяга вкладыша после установки.

какие симптомы если провернуло вкладыши?

Опции темы

Поиск по теме

Мы о разном. У меня ситуация другая, в блок никто не лазил, стук появился вместе с ушедшей в раз тягой, проехал уже 5 тыщ км на моторе. На одном сто искали проблему в голове, но увидев стружку в моторе почему- то резко подумали на вкладыш, вот я и спрашиваю может ли он так долго стучать или нет.

а на стартере так же легко крутит как раньше? может провернутым вкладышом вал зажало от этого и тяга хуже?

Да не, крутит так же. Стук только на определенных оборотах (выше 2 тысяч и тысяч до 4500 слышно, потом уже не понятно). Тяга в определенных диапазонах есть. Короче у меня не вкладыш видимо. Мож прогорело что там в моторе.

ну блин, конечно нельзя с газелью сравнивать, но у меня перегородка вежду кольцами лопалась, стучала дай бог, но тяга норм была.

Доброго времени суток. Такая проблема: осенью начал постукивать двиг. В один прекрассный ноябрьский вечер он застучал очень громко в такт оборотам. Я стал грешить на вкладыши. Но мне сказали, если бы вкладыши провернуло, скачили бы обороты и не было бы тяги. Но тяга есть и оборы в норме. Что смотреть натяжной ролик грм, клапана или вме таки вкладыши? Подскажите пожалуйста Двигло 1g-fe трамблерный Как хочется чтобы это не было вкладышами))

смотреть надо все!начиная с самого простого.скинуть ремни без них завести,слить масло посмотреть стружку и далее по схеме,до снятия поддона

1G-FE без причины не застучит. Если это последствия неудачного ремонта со шлифовкой и заменой вкладышей, то ДВС может застучать при повышении оборотов, со временем застучит и на холостых, но обороты плавать не будут. Если проехал без масла и провернуло вкладыши, то при запуске ДВС в течении 2-3 сек., пока низкое давление масла, будет слышен стук. Работающий ДВС будет быстро нагреваться и не держать холостые(плавают либо глохнет).

Двигатель замените и достаточно. Можете попробовать отремонтироватт- тут 50/50 стуканет снова или нет. Неужели лампа масла не горела? Неужели трудно была заглянуть под машину и посмотреть не помят ли поддон и есть ли масло?

Конечно застучал)) отсечку проверь первонаперво.

Он сразу начинает стучать при запуске. И он стучит странно. Стук-стук-стук-тишина 2 сек и снова стук-стук-стук. Это на холостых.

может подскажите и мне? двигатель 3SFE. делал раскоксовку месяца три назад «Лавром» после заводки стук появился громкий такой, потом пропал. Иввот спустя три месяца в трафике городском стук появился снова, тянуть престал, холостые были. 15 км до дома довезла, и все. Можно менять двигатель я так понимаю, сначало грешил на то что ремень проскочил, проверил все метки наместе, какбудто пропала компресия чтоли. двигатель акумом крутится но больше незаводится. приехал на последнем издыхании.

Источник

Что делать если провернуло вкладыш коренной?

Вопрос знатокам: Последнюю неделю эксплуатировал машину на высоких оборотах, затрещало в двигателе, перестала тянуть, на холостых глохла иной раз, детонировала, разобрал, оказалось провернуло шатунный вкладыш на 3 и 4 цилиндрах, и вроде даже коренной один, до этого раз перегрел еще зимой, в чем могла быть причина проворачивания вкладышей? И обязательно ли шлифовать коленвал? Статьи скидывать не надо, если можно своими словами Машина Honda integra, двигатель b18c

С уважением, Антон Евстигнеев

Лучшие ответы

Маслянный насос на предельных оборотах должное давление не даёт вот и как правило голодают шатунные вкладыши и коренные как правило находящиеся в дальней точке от насоса! Точить или нет, пробуй ногтём по шейке провести-если мелкие задиры по диаметру как на виниловой пластинке.

то пихай стандартные вкладыши и забудь, но если там вообще аут и смотря сколько ты на ней катался! Как правило, при малейшем стуке с поддона сразу стоп-машина! Если ты ехал, в носу ковырялся-и потом опа-на не тянет и стучит, то если лампочка давления не загоралась, тогда точняк пихай вкладыши и всё,а если ты отнёсся параллейно к этой лампочке и убил мотор-тогда ой!

прошлифуеш — выкинеш померь для начала

ИЗНОС. ШЛИФОВАТЬ И ПО РАЗМЕРУ ПОДБИРАТЬ

У нищих холуёв нет. Сейчас тебе здесь начнут умную книгу переписывать

причину не скажу- возможно износ. Шлифовать обязательно! Заусенцы по любому ну и подгонять под ремонтный размер.

провернуть могло от чего угодно. даже от непрогрева двигателя. шлифовать надо обязательно.

Это определяется при осмотре и измерении шеек коленвала и нижних головок шатунов, постелей коренный вкладышей. Часто после проворота вкладышей шатуны бракуются. Проворачивает от износа вкладышей, недостаточного давления масла, слишком высоких нагрузок.

причина? масло

делать? точить под ремонтный размер

по виду смотри задиры, если нет то ставь новые вкладыши, только заливай масло ЛИКВИ-МОЛЛИ сульфат молибден полусинтетику и будет всё ОК.

-ответ

Это видео поможет разобраться

Кволити Моторс › Блог › Проворот вкладышей

Причины проворота вкладышей

Двигатель является основным агрегатом современного автомобиля. Именно он, за счет постоянного сжигания топливно-воздушной смеси, вырабатывает энергию, которая позволяет транспортному средству передвигаться. Часть ее уходит на питание навесного оборудования и бортовой сети, а также зарядку аккумуляторной батареи. Силовые установки могут отличаться по типу топлива, объему камеры сгорания, количеству цилиндров, наличию или отсутствию наддува (турбины или компрессора). Однако основной принцип действия неизменен – в цилиндр поступают в нужных пропорциях горючее и воздушная масса. Происходит возгорание (за счет искры или высокой температуры), в результате которого выделяется энергия. Она заставляет поршень двигаться вниз (от верхней мертвой точки к нижней).

Поршни сопряжены с шатунами, которые установлены на коленчатом валу. Благодаря их движению этот элемент вращается, перерабатывая энергию в крутящий момент. Конечно, современные моторы представляют собой большое количество деталей, без которых их работа была бы просто невозможна. Однако именно кривошипно-шатунный механизм является основой любого двигателя внутреннего сгорания. Также стоит отметить, что эти элементы – наиболее нагружены. Они подвергаются как термическим воздействиям (например, средняя рабочая температура бензинового силового агрегата колеблется рядом с отметкой 100 градусов), так и механическим – при взаимодействии деталей происходит трение, которое не может не сказываться негативным образом на состоянии компонентов системы.

Для обеспечения свободного хода коленчатого вала используются специальные подшипники скольжения, которые называются вкладышами. Существуют два типа таких элементов – шатунные и коренные. Первые устанавливаются между шейками вала и шатунами, вторые – в тех местах, где вал соприкасается с блоком ДВС. На эти детали также подается смазочный материал, что позволяет избежать повышенного трения между компонентами и, как следствие, избежать их ускоренного износа. Однако, безусловно, говорить о том, что воздействие полностью нивелировано, нельзя. И, даже несмотря на очень серьезный запас прочности, такие детали имеют ограниченный ресурс.

Однако существуют факторы, которые способны серьезно сократить жизненный цикл этих деталей. В первую очередь, конечно же, стоит отметить неправильный выбор смазочного материала. Слишком густое или слишком жидкое масло не может создать нужную пленку, способную защитить элементы от повышенного трения. Отметим, что речь идет не о конкретных характеристиках состава, а о том, что каждый ДВС требует определенного типа смазки. Также нельзя не сказать и о низком уровне масла – при постоянном голодании износ подвижных элементов происходит гораздо быстрее.

Стоит сказать и об ошибках при выполнении капитального ремонта двигателя. Например, вкладыши могут быть попросту неправильно затянуты. В этой связи под серьезной нагрузкой их срывает с посадочного места. В целом, именно эта ситуация и называется среди автолюбителей проворотом вкладышей. Явным признаком такой неполадки может быть стук при работе ДВС, а также отказ в запуске. Конечно, при обнаружении посторонних шумов следует незамедлительно прекратить эксплуатацию автомобиля, поскольку она может существенно усугубить ситуацию. В этом случае правильным решением станет транспортировка машины до места проведения ремонта на эвакуаторе.

Симптомы проворота вкладышей

К сожалению, проворот вкладышей – это поломка, которая происходит мгновенно. То есть, каких-либо проявлений дефектов до момента выхода деталей из строя обычно не наблюдается. Поэтому подготовиться (даже морально) к такому происшествию не получится. Пожалуй, исключением можно назвать ситуацию, при которой Вы владеете автомобилем с очень большим пробегом. В таком случае возможна поломка элементов по причине достижения максимальной выработки. Нужно понимать, что ни один агрегат, даже самый надежный, не способен работать вечно.

При провороте вкладышей появляется сильный стучащий звук, который сопровождает работу мотора. Он исходит от нижней части ДВС (блока). Однако нередко происходит заклинивание коленвала или обрыв шатуна. Эта ситуация, конечно, намного серьезнее. Мотор в таком положении запускаться не будет. Однако торопиться приобретать запчасти не стоит – для начала необходимо провести тщательную диагностику. Отметим, что стук при работе силовой установки может иметь и другие причины. Например, такой же симптом характерен для растянувшейся цепи газораспределительного механизма. Однако в этом случае он будет идти от верхней части ДВС.

Провернуло вкладыши шатунные

Иногда водители ощущают характерное стучание во время работы двигателя. Двигатель по-прежнему работает, но с стуком. Причиной этого может являться проворачивание шатунных вкладышей.

статьи:

Что значит провернуло вкладыши

В конструкции двигателя есть такие сопряженные детали, как вкладыши и шейки коленчатого вала. Для шатунных шеек предназначены шатунные вкладыши, для коренных — коренные. Коленвал — это деталь, которая берет на себя большие нагрузки и которая сажается на подшипники, только это не подшипники качения, а скольжения. Эти подшипники скольжения называются вкладышами. Хотя вкладыши — это наиважнейшая деталь в сопряженных парах деталей, но конструкция их довольна проста.

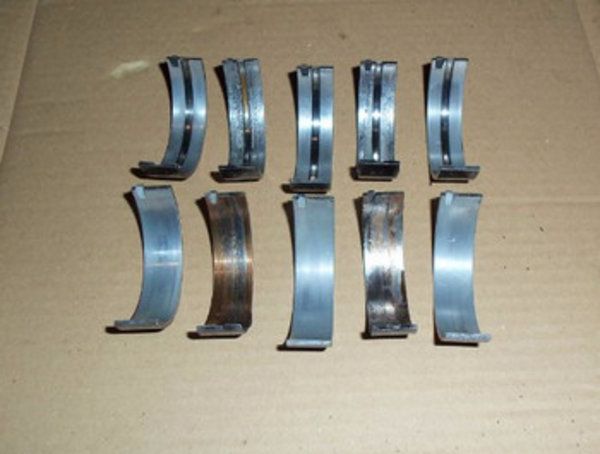

На фото показаны изношенные вкладыши шатуна

• олово;
• медь;
• свинец;
• алюминиевые сплав.

Рабочая поверхность вкладышей наносят специальное антифрикционное покрытие.

На простом языке неполадки связанные с коренными и шатунными вкладышами называют проворачивнием, «провернуло вкладыши» или «что-то стучит внизу двигателя».

Если провернуло шатунные вкладыши, то в этом случае ремонт сделать легче, чем, если бы провернуло коренные вкладыши. Такие неполадки и поломки считаются серьезными. В основном, это происходит по причине использование некачественно моторного масла. Подробный расклад по расшифровке маркировки моторных масел должен знать каждый водитель, поскольку там есть очень много нюансов, которые вы раньше не знали.

Отличие коренных вкладышей от шатунных

Шатунные вкладыши устанавливаются в постели между шатуном и шатунной шейкой коленчатого вала. Коренные вкладыши устанавливаются на коренные шейки коленвала ДВС.

Коренные от шатунных отличаются диаметрами и толщинами пластин. Коренные толще и в них есть масляные каналы через которые масло от коренного вала подается к шатунным подшипникам.

Почему проворачивает шатунный вкладыш

Вкладыши шатунов и коленвала ДВС — это подшипники скольжения, которые должны обильно смазываться, чтобы выполнять свои функции. Шейки коленвала и оверстия шатуна сидят плотно без люфта и зазоров, но благодаря смазке сила трения сопряженных пар минимальна.

Проворот вкладышей шатуна и коленчатого вала требует немедленного ремонта. Нельзя эксплуатировать автомобиль с такими поломками в двигателе, потому как может произойти дальнейшее разрушение деталей или узлов ДВС. Эту поломку определяют на слух, слышен стук коленвала и шатуна.

Вкладыши, они же подшипники скольжения сажают в места, которые называют постелями вкладышей. Вкладыши должны быть зафиксированы. Если на вкладышах есть отверстия, они должны быть совмещены с отверстиями сопряженной детали.

А известно ли вам, что за проходимость и управляемость автомобилем отвечает вид блокировки и перенатяг дифференциала.

Основные причины проворота вкладышей:

• не достаточно были зафиксированы вкладыши;
• вкладыши прикипели.

Коленчатый вал вращается относительно вкладышей, поверхность которых защищена антифрикционным (противотрущимся) материалом. Чтобы вкладыши не смещались и не проворачивались вместе с коленвалом ДВС, они удерживаются специальными усиками. Также они устанавливаются в натяжку, которые рассчитали заводы-изготовители.

Чем больше нагрузка на коленвал, тем меньше создается масляная пленка (прослойка, подушка). А если еще присутствует превышенная вибрация, то происходит разрушение масляного защитного слоя и резко повышается сила трения, из-за чего вкладышу все труднее и труднее удержаться в постели, усик предназначенный для защиты от проворота не может удерживать вкладыш.

Как правило, причиной проворачивания вкладышей является отсутствие смазки. Для смазки на коренных вкладышах предусмотрены отверстия, на шатунных — пазы. Если эти каналы для подачи масла закупорены, отверстия и каналы полностью или частично забиты, сила трения трущихся деталей повышается, появляется эффект масляного голодания. Из-за отсутствия смазки сильно нагреваются пара вкладыш-коленвал. Во время нагрева трущиеся детали прилипают друг к другу. После такой сварки начинают проворачиваться вкладыши.

Что делать, если провернуло шатунный вкладыш

При обнаружении симптомов проворота вкладышей следует доехать до автосервиса или до своего гаража, если собираетесь заменить их своими руками, а лучше заглушить двигатель и транспортировать на буксире или эвакуатором, если есть возможность.

МОТОРУ КОНЕЦ!? ПРОВЕРНУЛО ВКЛАДЫШИ!?

Проворот вкладышей шатунных менее затратный и трудоемкий, если прекратить эксплуатацию при обнаружении стуков, чем проворот вкладышей коренных. Если не обращали внимание на посторонние стуки в двигателе и продолжали ездить в таком состоянии, то, возможно, провернутые шатунные вкладыши приведут к дорогостоящему капитальному ремонту двигателя.

В основном, если провернуло один шатунный вкладыш, то его меняют на новый и, на этом ремонт закончен. В таком случае, так как сам шатун не менялся, ресурс отремонтированной пары шейка коленвала-шатун будет меньше положенного.

Желательной работой по замене шатунного вкладыша является и замена соответствующего шатуна. Часто бывает, что, если провернуло шатунный вкладыш, то ломается замок шатуна.

Оптимально-эффективным ремонтом с проблемами вкладышей считается расточка коленчатого вала и замена вкладышей с шатунами. Шейка коленвала на котором сидел провернутый вкладыш имеет задиры, царапины. Поэтому надо проводить шлифовку коленвала. Все шатунные вкладыши имеют одинаковые размеры и полностью взаимозаменяемы между собой.

Порядок замены шатунных вкладышей в гаражных условиях:

1. Устанавливаем автомобиль над ямой.
2. Ставим противооткаты (башмаки).
3. Открутить и убрать выхлопные штаны.
4. Если конструкцией двигателя предусмотрены различные подвесы для коробки передач, то и их откручиваем и снимаем.
5. Демонтируем поддон масляного картера. Удобно и быстро использовать для этого дела шуруповерт.
6. Откручиваем маслоприемник.
7. Отворачиваем крепления моста, убираем его.
8. Теперь есть доступ к коленчатому валу ДВС.
   Поднимает домкратом переднее колесо и на установленной 4 или 5 передаче крутим поднятое колесо.
9. Крутим колесо и выставляем шатуны не строго вертикально, а под углом.
10. Далее, откручиваем гайки крепления шатунов и снимает постель, в котором посажен с натяжкой шатунный вкладыш.
11. Снимаем второй вкладыш с шатунной шейки коленвала (ниже, на видео хорошо видно, как это делать).
12. Смотрим на снятые подшипники скольжения. Провернутые подшипники имеют царапины и механические повреждения, часто их сплющивает.
13. Протираем посадочные места постелей для шатунных вкладышей и устанавливаем в них новые вкладыши.
14. Чтобы нижнюю постель не перепутать (так как его можно повернуть на 180 градусов и установить в другом положении) на торцы выбиты половинчатые цифры (часть цифры на торце постели, вторая половина цифры на шатуне). Также выбиты цифры на нижней части постели, по которым можно сравнить, куда смотрят цифры на других постелях.
15. Делаем монтаж. Закручиваем гайки постели динамометрическим ключом (перетягивать и не дотягивать нельзя).
    Для разных двигателей — разные моменты затяжек. Существуют таблицы с моментами затяжек для контретного двигателя конкретных деталей.

Замена вкладышей без разборки, если нет износа коленвала

Посмотрев, это 8-ми минутное видео по замене шатунных вкладышей, даже новичок может разобраться с таким ремонтом. Поэтому, рекомендую, не поленитесь и посмотрите это видео.

Из этого видео, вы узнаете, что для снятия коренных вкладышей не обязательно снимать коленвал. При помощи нехитрых манипуляций легко можно проверить состояние коренных подшипников и, если они изношены, заменить их не разбирая полностью двигатель.

Как менять шатунные и коренные вкладыши показаны на примере автомобиля Хонда Аккорд.

Почему проворачивает шатунные вкладыши или вкладыши коленвала

Вкладыши шатунов или коленвала являются подшипниками скольжения, на которые дополнительно подается моторное масло из системы смазки двигателя. Данное решение позволяет нагруженным деталям свободно и легко перемещаться, при этом достигается такое сопряжение нагруженных элементов, в котором отсутствуют зазоры и люфты. Под такими подшипниками скольжения следует понимать высокопрочный стальной лист особой формы, на который нанесено специальное антифрикционное покрытие.

Проворачивание шатунных вкладышей или вкладышей коленвала является серьезной неисправностью, которую необходимо устранять незамедлительно. Чаще всего водитель узнает о возникшей проблеме благодаря появлению отчетливого характерного шатунного стука или стука коленчатого вала двигателя. Дальнейшая эксплуатация ДВС, в котором провернут вкладыш, крайне не рекомендуется, так как поломки данного рода причиняют значительный ущерб не только сопряженным деталям, но и другим узлам силового агрегата. Далее мы поговорим о том, что делать, если провернуло шатунный вкладыш, какой может быть причина и последствия в результате такой поломки.

Что значит провернуло вкладыши

В конструкции двигателя есть такие сопряженные детали, как вкладыши и шейки коленчатого вала. Для шатунных шеек предназначены шатунные вкладыши, для коренных — коренные. Коленвал — это деталь, которая берет на себя большие нагрузки и которая сажается на подшипники, только это не подшипники качения, а скольжения. Эти подшипники скольжения называются вкладышами. Хотя вкладыши — это наиважнейшая деталь в сопряженных парах деталей, но конструкция их довольна проста.

На фото показаны изношенные вкладыши шатуна

Материалы для изготовления вкладышей используют следующие:

• олово;
• медь;
• свинец;
• алюминиевые сплав.

Рабочая поверхность вкладышей наносят специальное антифрикционное покрытие.

На простом языке неполадки связанные с коренными и шатунными вкладышами называют проворачивнием, «провернуло вкладыши» или «что-то стучит внизу двигателя».

Если провернуло шатунные вкладыши, то в этом случае ремонт сделать легче, чем, если бы провернуло коренные вкладыши. Такие неполадки и поломки считаются серьезными. В основном, это происходит по причине использование некачественно моторного масла. Подробный расклад по расшифровке маркировки моторных масел должен знать каждый водитель, поскольку там есть очень много нюансов, которые вы раньше не знали.

Почему проворачивает вкладыши?

Вкладыши в двигателе установлены в специальные установочные места (постель вкладыша). Установка предполагает особую фиксацию, так как вкладыши имеют в своем теле отверстия, что позволяет подавать на них моторное масло. Указанные отверстия должны четко совпадать с отверстиями, которые высверлены в самих деталях для прохода смазки. Также фиксация вкладыша необходима с учетом того, что во время работы двигателя возникает трение по поверхностям сопряженных элементов.

С учетом вышеприведенной информации становится понятно, что если провернуло шатунный вкладыш, причина может заключаться в следующем:

Как известно, трение возникает в результате скольжения двух тел по отношению друг к другу при наличии определенной нагрузки. Общая величина силы трения будет зависеть от величины нагрузки на трущуюся пару, а также от коэффициента трения. Для того чтобы снизить силу трения при изготовлении деталей применяются специальные антифрикционные материалы, которые имеют низкий коэффициент трения.

Что касается вкладыша, антифрикционный материал наносится на его поверхность. Коленвал по отношению к вкладышам совершает вращательное движение, в месте сопряжения вкладыша и коленчатого вала возникает сила трения, которая стремится провернуть вкладыши по отношению к их установочным местам. Для защиты от проворачивания и смещения вкладыш удерживает специальный усик. Также при установке сами вкладыши вставляются с определенным натягом, величина которого рассчитана конструкторами того или иного ДВС.

Почему проворачивает вкладыши коленвала

1. Износ вкладышей. Они становятся тоньше, появляется люфт, вибрации, и далее разрушение нарастает прямо пропорционально. От люфта до проворачивания или полного разрушения вкладышей недолго.
2. Некачественно выполненный ремонт. Вкладыши установлены не того размера, перетянут или недотянут шатун, попадание грязи, или не отшлифована шейка вала при наличии царапин от смещения предыдущего вкладыша. В заводской сборке такие дефекты исключены.
3. Проблемы со смазкой. Масло, отработавшее ресурс, теряет смазочные свойства, накапливает осадок, частицы металла, которые могут забить каналы подачи масла. В зимнее время масла с индексом вязкости 10W, 15W или 20W могут загустеть и превратиться в ком.

Если холодный двигатель в мороз удается запустить без проблем, то масло разогревается, поступает в нужном количестве ко всем трущимся деталям и начинает нормально работать.

Поэтому на вопрос «Может ли при холодном пуске провернуть вкладыши коленвала» ответ однозначный – да, если масло загустело и не подается в каналы смазки кривошипно-шатунного механизма.

Это основные причины того, почему проворачивает вкладыши. Кроме того, причины могут быть в экстремальных условиях эксплуатации, работа двигателя долгое время на высоких оборотах, при перегреве, нагрузках, а также по комплексу причин – износ, плохое масло, холодный запуск в мороз и т.д.

Что значит провернуло вкладыши в двигателе: так называют эту поломку в обиходе, хотя это необязательно проворачивание, но и смещение, разрушение с выпадением обломков в поддон.

Последствия проворота вкладышей

Начнем с того, что проворачивание шатунных вкладышей двигателя при своевременном определении поломки является менее серьезной проблемой по сравнению с проворачиванием коренных вкладышей коленвала. Если же проблему выявили поздно, тогда последствия для ДВС могут быть разными. Бывает так, что после проворачивания шатунного вкладыша двигателю может понадобиться дорогостоящий капитальный ремонт.

Распространена и такая ситуация, когда провернутый шатунный вкладыш попросту меняют на новый и двигатель работает дальше. Отметим, что делать так не рекомендуется по причине того, что ресурс отремонтированной таким образом сопряженной пары шатун-шейка коленвала может быть сильно сокращен (на 60-70%). Более приемлемым вариантом принято считать подход, когда меняется шатун, в котором провернуло вкладыш. Также шатун часто подлежит замене и по причине того, что в результате проворачивания вкладыша ломается замок шатуна. Оптимальным же способом ремонта принято считать расточку коленвала и замену вкладышей/шатунов.

Шлифовка коленвала после проворачивания вкладыша обычно является необходимой операцией, так как на шейке появляются задиры. После разборки двигателя коленчатый вал необходимо промерять, после чего осуществляется его расточка с учетом последующей установки новых вкладышей ремонтного размера. Только так удается добиться необходимого состояния поверхностей и правильного натяга вкладыша после установки.

Что делать, если провернуло шатунный вкладыш

При обнаружении симптомов проворота вкладышей следует доехать до автосервиса или до своего гаража, если собираетесь заменить их своими руками, а лучше заглушить двигатель и транспортировать на буксире или эвакуатором, если есть возможность.

Проворот вкладышей шатунных менее затратный и трудоемкий, если прекратить эксплуатацию при обнаружении стуков, чем проворот вкладышей коренных. Если не обращали внимание на посторонние стуки в двигателе и продолжали ездить в таком состоянии, то, возможно, провернутые шатунные вкладыши приведут к дорогостоящему капитальному ремонту двигателя.

В основном, если провернуло один шатунный вкладыш, то его меняют на новый и, на этом ремонт закончен. В таком случае, так как сам шатун не менялся, ресурс отремонтированной пары шейка коленвала-шатун будет меньше положенного.

Желательной работой по замене шатунного вкладыша является и замена соответствующего шатуна. Часто бывает, что, если провернуло шатунный вкладыш, то ломается замок шатуна.

Оптимально-эффективным ремонтом с проблемами вкладышей считается расточка коленчатого вала и замена вкладышей с шатунами. Шейка коленвала на котором сидел провернутый вкладыш имеет задиры, царапины. Поэтому надо проводить шлифовку коленвала. Все шатунные вкладыши имеют одинаковые размеры и полностью взаимозаменяемы между собой.

Что в итоге

С учетом приведенной выше информации можно сделать вывод о том, что появление стука в двигателе является поводом для немедленного прекращения эксплуатации ТС. Также следует учитывать, что на состояние вкладышей сильно влияет и температурный режим работы силового агрегата. Другими словами, перегрев двигателя может привести к проворачиванию шатунных или коренных вкладышей, заклиниванию мотора и т.д. В таком случае двигатель может полностью прийти в негодность, так как разбивается постель коленвала, выходит из строя сам коленчатый вал, блок цилиндров и т.д.

Что касается моторного масла, необходимо использовать только те ГСМ, которые соответствуют всем требованиям и необходимым допускам завода-изготовителя силового агрегата. Также масло и масляный фильтр необходимо своевременно менять, не допускать попадания грязи и механических частиц в смазку. Повышенного внимания заслуживает и сама система смазки, так как снижение производительности или неисправности могут привести к масляному голоданию, в результате чего существенно повышается риск проворачивания вкладышей.

Напоследок добавим, что бензиновый двигатель нуждается в прогреве после холодного запуска, затем ездить необходимо без нагрузок до момента выхода силовой установки на рабочие температуры. В случае с дизелем мотор прогревается в движении, до полного прогрева не рекомендуется резко нагружать агрегат. Также следует помнить, что как новый двигатель, так и мотор после ремонта нуждается в обкатке, так как нагруженные пары и сопряженные элементы нуждаются в притирке.

Источник
