Замена

Перед началом работы нужно загнать автомобиль на эстакаду или смотровую яму. Это сделает доступ к мотору снизу абсолютно свободным. Также снимается защита (при наличии), и сливается масло. После этого можно приступать к замене:

• Снимается коробка. Лучше сделать это заранее. В некоторых случаях можно обойтись и без этого, но лучше подготовиться загодя, это позволит затратить меньше времени в дальнейшем;
• Снимается передняя крышка. Ослабляется ремень (цепь) привода распредвала. Лучше ее снять полностью;
• Демонтируется стартер;
• Далее необходимо снять поддон. В принципе, особых проблем с этой работой быть не должно. Но, на некоторых моделях будет мешать передняя балка. В таком случае, потребуется открутить подушки крепления мотора, и немного приподнять его. После этого можно свободно вытащить поддон;
• Так вы доберетесь до коленчатого вала. Обычно начинают замену с шатунных вкладышей. Тут все просто. Откручивают винты крепления головки, вытаскивают старые подшипники, после чего, устанавливают новые детали. Перед установкой следует смазать вкладыши моторным маслом;
• Перед заменой коренных подшипников, следует приспустить коленвал. Для этого, ослабляют его крепление к маховику. Достаточно приспустить его на 10-15 мм
  .;
• Далее вытаскивают вкладыши. Чтобы выполнить это, проще всего сделать приспособление, наподобие алюминиевой заклепки. Ее вставляют в отверстие для подачи смазки, и выталкивают подшипник наружу. Иногда, водители пользуются для этого стальными линейками, но в этом случае можно повредить рабочую поверхность коленвала.

После снятия вкладыша, обязательно осмотрите его состояние. Если виден простой износ без задиров, то можно спокойно ставить новые запчасти. В случае с наличием видимых повреждений, желательно снять коленвал, и отшлифовать его.

Установка на место вкладышей у большей части моделей двигателей производится руками. Если это не удается, то можно воспользоваться том же приспособлением, который применяли для извлечения подшипников. Перед установкой смажьте вкладыши

Обратите внимание на правильность установки деталей, усик должен попасть в предназначенный для него паз

При сборке необходимо помнить, что затяжка винтов должна производиться с определенным производителем усилием. Поэтому, воспользуйтесь динамометрическим ключом для окончательной затяжки крепежей. Это позволит избежать самопроизвольного откручивания деталей.

Сборка двигателя

Маркировка вкладышей и порядок замены:

• После первой шлифовки необходимо устанавливать вкладыши с указанным на маркировке размером в 0, 25 мм.
• После второй — полсантиметра.
• После третьей процедуры — 0. 75
• Четвертой (последней, больше не рекомендуется шлифовать коленвал) — 1 сантиметр.

Исключения составляют только Москвичи и Газы, которые можно шлифовать дополнительные два раза, для них выходят два вкладыша 1, 25 и 1, 50 миллиметр.

Установка проводится в том же порядке, не забывайте плотнее затягивать винты, чтобы они не отворачивались после длительного пробега (если вручную силы не достаточно, лучше воспользоваться динамометрическим ключом). Если вы сомневаетесь, по силам ли вам после прочтения указаний самостоятельная замена вкладыша не снимая двигатель, видео уроки с наглядной демонстрацией помогут оценить, стоит ли браться за такой вид ремонта.

Замена коленвала на моторе Вихрь

Датчик положения коленчатого вала методы проверки, признаки неисправности, расположение
Чтобы приступить к этой работе, нужно, руководствуясь инструкцией, разобрать двигатель и снять верхнюю и нижнюю крышки картера. Дальнейшую разборку и разъединение половин коленчатого вала нужно выполнять, только используя приспособление для удержания коленвала от проворачивания и специальный ключ для отвинчивания стяжного болта. Удержание коленчатого вала за нижний квадрат в тисках недопустимо, так как возможен проворот шатунного пальца в щечках коленвала и порча вполне еще работоспособной детали.

Приспособление для удержания коленчатого вала при затяжке стяжного болта:1 — пластина, сталь Ст. 3; 2 — упор, сталь Ст. 3.

Специальный ключ S=10 для затяжки стяжного болта коленчатого вала.Материал — сталь 45.

Установка приспособления против прокручивания на коленчатом валу.

Перед отворачиванием стяжного болта удаляется длинный шплинт, контрящий болт в щечке полуоси коленчатого вала верхнего цилиндра, болт выворачивается специальным ключом и обе половинки вала с золотниками снимаются со средней опоры. Затем средняя опора ставится лабиринтовым уплотнением вниз и ударами по кольцу 2.102—002 выколоткой из мягкого металла (меди, алюминия), вставленной в специальные прорези картера, удаляется уплотнение и наружное кольцо со средним игольчатым подшипником. Подшипники верхней и нижней коренных опор также вынимаются при помощи выколоток, причем предварительно из нижней крышки картера удаляются уплотнительные манжеты.

Промыв подшипники в бензине, следует убедиться в возможности их дальнейшего использования: отсутствии выкрашивания на беговых дорожках, шариках и иголках, целости сепараторов, свободном вращении без треска и заеданий, отсутствии радиального и осевого люфтов. После четырех-пятилетней эксплуатации, как правило, подшипники верхней и нижней коренных опор нуждаются в замене. Допустимый радиальный зазор у подшипников № 205, 305 и 60205 может быть от 0,010 до 0,024.

Замена вкладышей коленчатого вала

Лада Приора Седан Бортжурнал Замена сальников клапанов

Снимаем капот (см. Замена капота) и аккумуляторную батарею. Сливаем масло из двигателя (см. Замена масла). Сливаем охлаждающую жидкость (см. Замена охлаждающей жидкости).

Снимаем радиатор вместе с термостатом (см. Замена радиатора двигателя и Замена термостата). Снимаем карбюратор (см. Замена карбюратора). Снимаем топливный насос (см. Замена топливного насоса). Снимаем распределитель зажигания (см. Замена распределителя зажигания). Зарисовав порядок подсоединения, отсоединяем от двигателя шланги и провода. Для удобства демонтажа двигателя снимаем головку блока (см. Замена прокладки головки блока цилиндров). Снимаем генератор (см. Снятие генератора). Снимаем стартер (см. Замена стартера). Снимаем насос охлаждающей жидкости (см. Замена насоса охлаждающей жидкости). Отворачиваем верхние либо нижние гайки крепления подушки опоры двигателя (см. Замена подушки опоры двигателя). Отворачиваем болты крепления к двигателю картера сцепления. Закрепляем тросы подъемного устройства на блоке и приподнимаем его. Установив домкрат под коробку передач и слегка покачивая блок, разъединяем двигатель и картер сцепления.

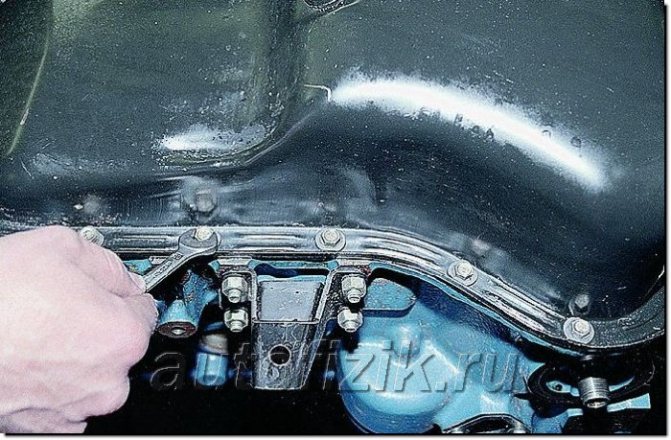

Устанавливаем блок цилиндров на стенд. Снимаем сцепление (см. Замена нажимного диска в сборе и подшипника выключения сцепления). Снимаем шкив, крышку привода распределительного вала, цепь и шестерню привода масляного насоса (см. Замена цепи привода распределительного вала). Снимаем валик привода вспомогательных агрегатов (см. Замена валика привода вспомогательных агрегатов). Снимаем маховик и держатель задней манжеты коленчатого вала (см. Замена задней манжеты коленчатого вала). Ключом «на 10» отворачиваем четырнадцать болтов крепления поддона картера к блоку цилиндров…

…и снимаем его вместе с уплотнительной прокладкой.

Снимаем масляный насос (см. Снятие и разборка масляного насоса). Головкой «на 14» отворачиваем две гайки крепления крышки шатуна…

…и снимаем ее.

Упираясь деревянной ручкой молотка в шатун, выталкиваем поршень из цилиндра.

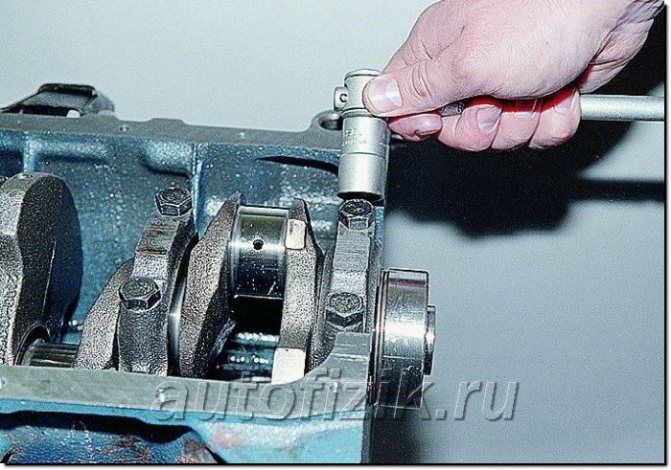

Аналогично вынимаем остальные три поршня. Головкой «на 17» отворачиваем два болта крепления крышки коренного подшипника коленчатого вала…

…и снимаем ее.

Таким же образом снимаем остальные четыре крышки коренных подшипников. На них нанесены метки, соответствующие их порядковому номеру (счет от носка коленчатого вала). На последней (пятой) крышке выбиты две метки, разнесенные по краям.

Метки на крышках коренных подшипников.

Снимаем коленчатый вал.

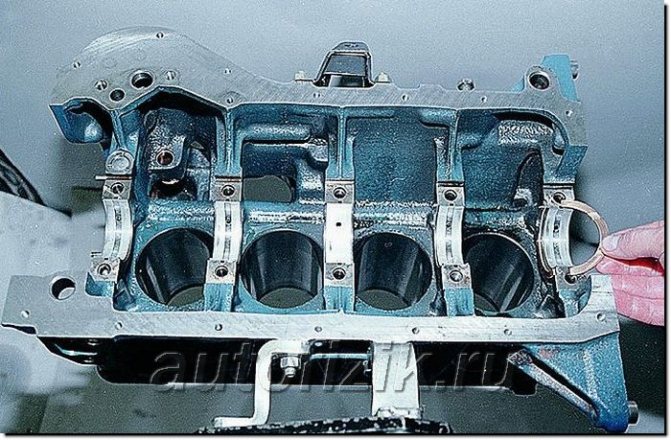

Из проточек постели пятого коренного подшипника вынимаем два полукольца упорного подшипника коленчатого вала.

Сталеалюминиевые вкладыши, установленные в постелях 1, 2, 4 и 5-го коренных подшипников, имеют проточку. Вкладыш 3-го подшипника проточки не имеет (подобен вкладышам, установленным в крышках коренных подшипников).

Разбираем коленчатый вал (см. Разборка коленчатого вала). Вынимаем старые вкладыши коренных подшипников. Промываем в дизельном топливе или керосине блок цилиндров и коленчатый вал. Продуваем сжатым воздухом их внутренние полости и масляные каналы. Салфеткой протираем посадочные места коренных подшипников и устанавливаем новые вкладыши соответствующей категории (номинальные или ремонтные). Смазываем коренные и шатунные шейки коленчатого вала моторным или трансмиссионным маслом и устанавливаем вал в блок. Устанавливаем в соответствии с метками крышки коренных подшипников с установленными в них новыми вкладышами категории, соответствующей шейкам коленчатого вала. Болты крепления крышек затягиваем динамометрическим ключом (см. Приложения).

Проверяем вращение коленчатого вала. Оно должно быть легким и плавным, без заеданий и люфтов. В нижние головки и крышки шатунов устанавливаем новые сталеалюминиевые вкладыши (см. Замена поршня). Смазываем моторным маслом поршень, кольца и стенки цилиндра. Сжимаем кольца специальным приспособлением и поворачиваем поршень меткой «П» к носку коленчатого вала. Легкими ударами деревянной ручки молотка по днищу поршня утапливаем его в цилиндр.

Надеваем крышку шатуна и динамометрическим ключом затягиваем болты (см. Приложения). Дальнейшую сборку двигателя производим в последовательности, обратной разборке.

[email protected]

Замена вкладышей коленвала

Вкладыши коленвала представляют собой полукруглые пластины из стали или алюминия, и оказывают большое влияние на исправную работу подшипников скольжения.
Менять вкладыши коленвала нужно, в случае их физического износа, который неизбежно происходит, по причине их стирания и увеличения зазора между шатунными шейками коленвала и вкладышами. Если зазор в указанном месте увеличился, то коленвал начинает ходить слишком свободно, и поэтому давление масла падает. Это ведет к неисправности двигателя.

Иногда замена вкладышей коленвала делается не по причине естественного износа, а вынужденно. Признак неисправности вкладышей – когда они проворачиваются, из-за прилипания к шейке коленвала. В такой ситуации, работа двигателя невозможна. Смотрите видео «Замена вкладышей коленвала на Ford Transit» ниже

Проворачивание вкладышей может произойти по нескольким причинам:

• нет смазки;
• смазка не имеет оптимальную консистенцию (или слишком жидкая, или слишком густая);
• в смазку попали абразивные частицы;
• крышки подшипников установлены без необходимого натяга.

Шлифовка коленвала

Процедура шлифовки коленвала всегда предваряет установку новых вкладышей коленвала, за исключением случая, когда имела место замена коленвала. Смысл шлифовки в том, чтобы подогнать все шейки под определенный размер вкладышей. Под какой размер – решает мастер.

Коленвал ВАЗ может проходить шлифовку не более 4-х раз, а коленвал ГАЗ и УАЗ – не более 6-ти раз. Соответственно, вазовские вкладыши коленвала бывают 4-х размеров: 0.25 мм, 0.50 мм, 0.75 мм и 1.0 мм. После первой шлифовки устанавливают минимальный размер вкладышей, после каждой последующей – ставят следующий по порядку размер вкладышей. Иногда, в случае сильного износа шейки, могут потребоваться вкладыши не следующего размера, а сразу на 2 размера больше. Решить это может только специалист.

Вкладыши коленвала ГАЗ и УАЗ имеют 6 ремонтных размеров. Помимо перечисленных, добавляются еще 1.25 мм и 1.50 мм. На этих двигателях можно делать 6 шлифовок.

Процесс замены вкладышей коленвала

Для данной процедуры, нужно будет разобрать двигатель полностью, поэтому заниматься этим будет оправдано и по силам, только при наличии достаточного опыта в сфере ремонта, а также специализированного оборудования. Иными словами, делать это нужно в автосервисе, а наше описание приведено для ознакомления с процессом.

1. Снять капот и АКБ;
2. Слить антифриз;
3. Отсоединить от двигателя и снять: насосы – топливный и системы охлаждения, трамблер, генератор, радиатор, ГБЦ, карбюратор и стартер;
4. Отсоединить и извлечь блок сцепления;
5. Двигатель положить на верстак и отсоединить от него: маховик, шкив, крышку привода распредвала, цепь и шестерню привода масляного насоса, маховик и держатель задней манжеты;
6. После снятия масляного поддона, откроется доступ к коленвалу;
7. Снять крышки шатунов и коренных подшипников коленвала; когда крышки подшипников сняты, сразу становится видно, где провернулись вкладыши;
8. Снять коленвал и определить состояние шеек;
9. Произвести шлифовку коленвала;
10. Замена вкладышей на новые.

Видео: Замена вкладышей и установка коленвала на Ford Transit

Коленвал зажимает вал на вкладышах

hi-electric.com Что такое датчик распредвала в автомобиле. Для чего нужен датчик положения распределительного вала

Я растачиваю коленвалы у проверенных расточников, и проблем при сборе двигателя не испытываю. Но если Вы расточили коленвал и расточник допустил ошибку, и коленвал зажимает вкладышами, или наоборот очень сильно прослаблен, то возникает проблема установки коленвала на двигатель.

Подскажу, как устранить, если коленвал зажимается вкладышами, как на коренных шейках, так и на шатунных.

Но сначала надо установить правильно вкладыши в постели блока двигателя, так как если неправильно установить вкладыши двигатель заклинит, на фото показано, как правильно должны стоять вкладыши на двигателе ВАЗ. Но и на других двигателях устанавливаются вкладыши также.

Фото. Показано как правильно устанавливать вкладыши в блок двигателя.

После того как установлены вкладыши в блок двигателя надо правильно установить и подобрать упорные полукольца или кольца (зависит от двигателя), коротко, желательно установить или подогнать упорные полукольца так, чтобы продольного перемещения коленвала не было.

Теперь ложем коленвал на вкладыши и вставляем вкладыши в подушки блока, обязательно подушки должны быть поставлены на свои места и замок вкладыша должен ставиться к другому замку вкладыша. Слегка наживляем подушки, после того как все подушки поставлены на свои места, начинаем затягивать подушки по одной, и после того как затянута подушка обязательно попробуйте прокрутить коленвал.

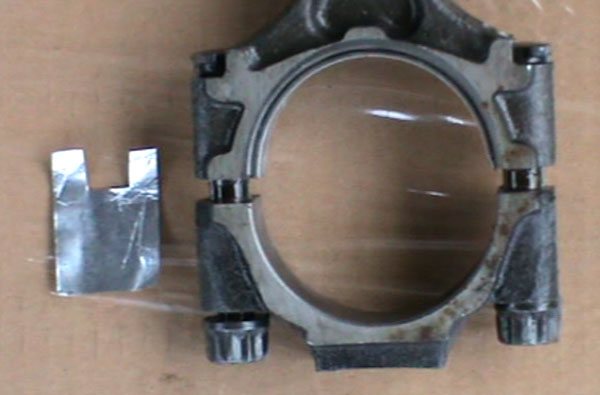

Фото. Вид фольги перед подкладкой между подушками.

Если после затяжки подушки коленвал зажало и он не прокручивается, надо обязательно расслабить зажатую шейку коленвала. Это можно сделать простой фольгой от шоколада, на фото показано как правильно вырезать фольгу и как ее подложить чтобы разжать зажатую шейку коленвала. Бывает, что одной подкладки фольги мало, поэтому подкладывайте дополнительно фольгу, пока коленвал не начнет проворачиваться. Этот способ подходит как для коренных подушек, так и для шатунных. После того как подобрали и затянули фольгу, лишнее срежьте ножом, фольга подкладывается с одной стороны подушки, где нет замков вкладышей.

Фото. Показано как правильно подкладывать фольгу между подушками.

Замена вкладышей коленвала не снимая двигатель

Замена вкладышей коленвала не снимая двигатель с автомобиля, очень кропотливая и крайне не удобная работа. Но делать её приходится, чтобы продлить срок службы двигателя и избежать преждевременных поломок.

Работая на производственном предприятии ремонт автомобилей можно планировать. Если ремонт текущий, и даже если автомобиль очень необходим. Все равно стараешься произвести этот ремонт. Так чтобы автомобиль как можно дольше проработал до следующей поломки. Устраняешь все сопутствующие неполадки, соблюдая технологию ремонт. Даже если существует нехватка запасных частей. Ни кто потом не вспомнит, что машина долго простояла на ремонт. Скорее упрекнут когда она опять сломается да ещё по этой же причине.

То же самое я не могу сказать о ремонте автомобилей и другой техники в условиях сельского хозяйства. Если автомобиль встал в сезон посевной или уборки. Это трагедия. А если ты его ещё долго ремонтируешь это почти что преступление. Пять лет в своей практике мне пришлось работать в сельском хозяйстве. И я снимаю шапку перед людьми, которые посвятили этому всю свою жизнь.

Во время уборочной у меня произошел такой случай. При замене масла в двигателе автомобиля КАМАЗ, на масляных фильтрах заблестела медная стружка. Первое, что конечно пришлось сделать определить источник. Как правило, мелкая стружка появляется, если начинают разбиваться вкладыши коленчатого вала. Сняли поддон, раскрутили ближайшую к маховику крышку коленчатого вала. Так как здесь вкладыши подвергаются наибольшему износу. И действительно вкладыш оказался разбит. На валу следов от биения не было. Имелась незначительная выработка характерная для коленчатого вала. Приняли решение менять вкладыши, не снимая двигатель.

Затраты на ремонт двигателя когда идет сезон уборочных работ усугубляется еще потерями в заработке. Если у вас свой Кама., Вы терпите убытки каждый день простоя на ремонте. Ведь в сельском хозяйстве каждый день год кормит. Если вы работаете на предприятии, вы теряете в зарплате. Основные заработки платятся в сезон, я уже не говорю о том, какие убытки несёт предприятие.

Если коленчатый вал не пострадал. Или риски, возникшие на нем не очень глубокие, замена вкладышей коленвала не снимая двигатель с автомобиля не займет много времени. Чтобы верхние вкладыши легко вышли. Вал не должен быть отпущен больше или меньше с одной из сторон, поэтому откручивать крышки необходимо через один. Снять 1, 3 и 5 крышку. Тонкой отверткой постукиваем по торцу вкладыш со стороны противоположной замку. На удивление вкладыш легко выходит.

Затем вставляем вкладыш со стороны замка. Следим за тем, что бы замок сел в паз, вставляем вкладыш в крышку и устанавливаем её на место, верхний и нижний вкладыши должны быть расположены замок к замку, и так далее. Прижав снятые крышки небольшим усилием, но чтобы они плотно прижались к блоку, откручиваем остальные крышки, и проделываем туже самую процедуру. Затем протягиваем болты крышек при помощи динамометрического ключа предварительная протяжка с усилием 95-120 Hм и окончательная с усилием 275-295 Нм. Затем протягиваем стяжные болты с усилием 147-167 Нм. Таким же образом делается замена шатунных вкладышей колен вала не снимая двигатель.

Затем ставим масляный насос и закрываем поддон. После того как машина прошла 2000 км мы заменили ещё раз масло с основной целью, чтобы убедиться, не начало ли снова разбивать вкладыши, но все было в порядке , стружки на фильтрах не оказалось. В последствии такую процедуру приходилось делать и на других машинах, были даже случаи, когда износ шеек коленвала оказывался значительный, конечно рисковали, но все получалось. В последствии интересовался, делают ли это другие и можно ли это вообще делать. Случайно в Интернете на сайте я нашёл статью о кандидатской диссертации Кулакова О.А. в которой, он обосновывает то, что вкладыши на автомобилях КАМАЗ необходимо менять через каждые125000 км. И в принципе я с ним согласен, редко новый КАМАЗ пробегает намного больше до ремонта двигателя. Так что не нужно дожидаться, когда разобьёт вкладыши.

Почему раньше на вкладышах Жигулей были отверстия, теперь нет

Потому что отверстия на втором вкладыше не нужны. Смазка вкладыша и шейки коленвала поступает через сквозное отверстие в шейки коленвала. В верхнем вкладыше есть отверстие с проточкой, масло под давлением входит в отверстие коренной шейки, смазывая шатунную шейку и нижний вкладыш без отверстий через сквозное отверстие коренной шейки.

А вот почему не стали делать проточку в нижних вкладышах Волги в 402 движке, не знаю, коренная шейка коленвала в этих двигателях не сквозная, отверстие только с одной стороны. Получается, подача масла шатунной шейки коленвала идет импульсом, когда отверстие шейки проходит по верхнему вкладышу с отверстиями. Нижний вкладыш без проточки, смазывается маслом уволакивающем за собой шейкой коленвала, конечно это вызывает небольшое голодание в масле нижнего вкладыша.

Типы вкладышей

Помимо коренных существуют шатунные вкладыши. Необходимо различать их.

За исключением среднего вкладыши имеют кольцевые канавки. Детали средней опоры шире прочих. Всего таких вкладышей 10: 4 с канавкой и 6 без. В корпус блока цилиндров монтируют вкладыши коренные с канавками и один без на третье место. Оставшиеся монтируют в коренные крышки.

Шатунные вкладыши по диаметру меньше. Они одинаковы по размеру, поэтому взаимозаменяемы, и не имеют кольцевых канавок. В шатуне монтируют вкладыш с отверстием, а в крышке без.

Что такое поршневые кольца, их назначение

Поршневые кольца представляют собой упругие незамкнутые элементы, которые устанавливаются в специальные канавки на корпусе поршня. Изготавливают их из стали или чугуна повышенной прочности, а сверху покрывают легирующим материалом. Легирующее покрытие еще больше увеличивает прочность, а также снижает скорость износа.
Обычно в поршень вставляются 3 кольца: 2 компрессионных (занимают 2 верхних канавки) и 1 маслосъемное (нижняя канавка). Задача компрессионных колец – не допустить прорыва раскаленных газов вдоль поршня в картер двигателя. Маслосъемное – снимает лишнее масло с зеркала цилиндра, не давая ему попасть в камеру сгорания. Кроме того, кольца снижают температуру поршня, передавая практически половину тепла его поверхности на стенки цилиндра.

Когда поршневые кольца перестают справляться с возложенными на них задачами, ввиду своего износа, двигатель автомобиля сигнализирует об этом проявлением соответствующих симптомов.

Признаки износа поршневых колец

О том, что износ дошел до критической стадии, свидетельствует синий или черный дым из выхлопной трубы. Это указывает на то, что излишки масла попали в камеру сгорания мимо маслосъемного кольца и сгорели там вместе с топливом. Черный дым, выходящий из трубки вентиляции картера, говорит о том, что компрессионные кольца из-за износа допускают прорыв газов из камеры сгорания в его полость.

Критический износ сопровождается снижением компрессии (способность удерживать давление) в цилиндрах двигателя. Это означает, что часть газов, образовавшихся при сгорании топливной смеси, которая должна была толкать поршень, прорвалась в картер, не совершив полезную работу. Именно это приведет к падению давления в цилиндре, следовательно, двигатель потеряет часть мощности. Наблюдается повышенные расход масла.

Проверяется компрессия специальным прибором – компрессометром. Когда номинальные значения давления неизвестны (нет инструкции по эксплуатации), сначала оно измеряется в сухом цилиндре, затем через свечное отверстие заливается немного моторного масла, и замер делается заново. Если компрессия повысится, значит, требуется замена колец. Подобные признаки могут наблюдаться и в случае их «залегания».

Такую проблему, если случай не сильно запущен, можно исправить при помощи специальных присадок к топливу. Двигатель, имеющий карбюраторную систему, можно попробовать очистить спреем для удаления нагара, который впрыскиваются непосредственно в карбюратор. Если удаление нагара с камеры сгорания эффекта не дало, то выход только один – замена поршневых колец и чистка канавок.

Восстановление коленчатых валов

Можно также воспользоваться мастерской по восстановлению коленчатых валов, но я не советую восстанавливать и отдавать на наварку коленвал. Много слышал не одобрительных отзывов о восстановленных коленвалах, первое эти коленвалы ломаются, второе быстро изнашиваются.

Фото. Поломанный коленвал ВАЗ-2103, коленвал последней расточки (размер вкладышей 1.00)

На фото видите поломанный коленвал последней расточки, после расточки этого коленвала и установки на двигатель до поломки он прошел 45000км. правда хозяин этой шестерки движок сильно не жалел и давал ему газу.

Поэтому если у вашей машины коленвал последней расточки, то не гоняйте, езда на такой машине должна быть спокойной.

Условия балансировки

Для устранения дисбаланса коленчатого вала необходима его проверка на динамическом стенде. Данное оборудование входит в состав оснащения всех крупных станций технического обслуживания и позволяет производить балансировку коленвалов различной конструкции.

Коленчатый вал необходимо балансировать вместе с маховиком, так как они работают на двигателе в составе единого ротора. Вал крепится к цапфам балансировочного станка, имеющим цанговые или трехкулачковые патроны для закрепления балансируемого узла.

Причины протечки. Устанавливаем место течи

Причина течи в том, что сальник перекосило

Дать течь сальник может по нескольким причинам:

1. Естественный износ. В предыдущих статьях объяснил, как можно снять двигатель с ваз 2109 не снимая коробки передач и разобрать самому в домашних условиях. Как бы тщательно не были подогнаны между собой элементы кривошипно-шатунного механизма (КШМ), коленчатый вал при вращении все равно вибрирует, что приводит к износу внутренней поверхности сальника. как поменять передние колодки на киа рио 2014 г.В.? Всё очень просто, не нужно обращаться к. Из-за этого он перестает плотно прилегать к валу и через щель смазка вытекает;
2. Потеря эластичности. Происходит это из-за пересыхания резины, она «дубеет» и плотность прилегания снижается;
3. Установка с перекосом. Неправильная установка приводит к появлению неплотностей, через которые смазка, находящаяся под давлением вытекает;
4. Низкое качество резинотехнического элемента, установленного при замене протекшего сальника. На рынке много поддельных запчастей и вероятность приобретения дефектного изделия – высока.

Поскольку сальник находится в месте, где осмотр проводить не очень удобно, то о проблеме судят по следам масла под автомобилем и сильной загрязненности нижней части двигателя. Но стоит отметить, что смазочный материал вытекать может и в других местах – из-под прокладки поддона, масляного фильтра. Поэтому перед устранением течи необходимо тщательно осмотреть нижнюю часть силового агрегата, чтобы точно установить место протечки.

Сделать это можно на эстакаде или смотровой яме, предварительно демонтировав защиту картера (если она есть). В случае, когда установить место протечки невозможно из-за сильной загрязненности, то низ мотора очищается, а затем, после короткой поездки,все заново осматривается. В месте протечки налипнет пыль, по которой и определяем место течи.

Растачивать коленчатый вал или нет

Теперь надо определить надо растачивать коленчатый вал или нет, обратите внимание на шейки коленчатого вала, видны на шейках риски и волнообразные канавки, проведите пальцем по шейке, если видны на шейке риски, канавки и проведя пальцем почувствуете малейшую волнистость даже не задумывайтесь, везите на расточку коленчатый вал. Но не покупайте сразу вкладыши на коленвал, после расточки расточник скажет какие надо покупать вкладыши, так как бывает из за большого износа шеек коленчатого вала растачивают на два размера больше

Фото. Сильно выработанная шейка коленчатого вала Волги

Редко бывает и так шейки коленчатого вала на вид хорошие, обратите внимание на коренные вкладыши и если на вкладышах увидите блестящею потертость это говорит о том что коленвал прослабленный и имеет большой зазор, и болтаясь во вкладышах набивает блестящие полоски

Фото. Вкладышы с признаками большого износа коленвала

Но не спутайте, также блестящие полоски на вкладышах могут и появиться при установке коленвала при закручивании подушки с вкладышем, когда коленвал получается зажатым, и еле прокручивается или клинит. В этом случае, первое шлифовщик допустил ошибку при шлифовке коленвала, второе под вкладыш попал мусор, поэтому при установки вкладышей тщательно протирайте постели (то место куда устанавливается вкладыш называется постель).

Если просто заменить вкладыши не шлифуя изношенный коленвал, то это все равно что выкинуть деньги на ветер, эффект будет нулевой. Также если в двигателе до ремонта было очень слабое давление масла (на холостых горит лампочка давления), это уже говорит о том, что надо растачивать коленвал под ремонтные вкладыши.

Лучше не полениться и отвезти коленвал на расточку, и переплатить немного денег, чем просто заменить вкладыши.

Железо не обманешь!

Используя эти советы сможете легко определить без микрометра надо шлифовать коленчатый вал или нет.

Вкладыш — коленчатый вал

Проверка диаметрального зазора в подшипнике коленчатого вала.| Схема замены верхнего вкладыша коренного подшипника.| Восстановление изношенных деталей постановкой втулок.

Communities Diesel Power Дизельные ДВС Blog Замена коренных вкладышей не снимая коленвал Лайфхак

Вкладыши коленчатого вала могут заменяться в процессе эксплуатации автомобиля, без снятия вала. Замену производят без какой-либо дополнительной подгонки и только парами.  

Вкладыши коленчатых валов карбюраторных двигателей допускают одно растачивание под ремонтный или номинальный размер на станках повышенной точности Одесского станкозавода. При исчерпании такой возможности на рабочие поверхности сталеалюминиевых вкладышей, выполненные из материала АО-20-1 или АО-6, наносят гальванические покрытия.  

Проверка диаметрального зазора в.

Замена вкладышей коленчатого вала проводится при стуке подшипников и падении давления в масляной магистрали ниже 0 5 кгс / см2 при частоте вращения коленчатого вала 500 — 600 об / мин и исправно работающих в масляном насосе и редукционных клапанах. Необходимость замены вкладышей обусловлена диаметральным зазором в коренных и шатунных подшипниках; если он более допустимого, вкладыши заменяют новыми. Номинальный зазор между вкладышами и коренной шейкой должен составлять 0 026 — 0 12 мм, между вкладышами и шатунной шейкой 0 026 — 0 П мм в зависимости от модели двигателя.  

Схема установки упругой ДРД на шейку вала.

Для исключения повреждения вкладышей коленчатого вала при работе двигателя необходимо тщательно убрать с ленты заусенцы, выдержать угол между ее лепестками, их длину и глубину лысок на шейке вала.  

Известно, что современной тенденцией в производстве вкладышей коленчатых валов является применение третьего мягкого слоя, служащего для ускорения и улучшения приработки. Для этой цели используются, например, свинцово-оловянистые сплавы. Покрытая микрокавернами, обладающая высокой мас-лоемкостью и прирабатываемостью, самолегирующаяся поверхность с большой площадью фактического контакта представляет собой своеобразный третий слой. Его особенность — высокая технологичность и отсутствие границы раздела с основным антифрикционным слоем, что гарантирует относительно более высокую усталостную прочность независимо от приповерхностной твердости, формирующейся в процессе заводской обкатки.  

В настоящее время в качестве антифрикционного слоя вкладышей коленчатого вала применяют свинцовую бронзу, сплав СОС-6-6 и др. Эти материалы имеют большую прочность, твердость и термоустойчивость, чем оловянистые баббиты. Недостатком их является большая склонность к коррозии, обусловленная высоким содержанием в них свинца. Состав и структура сплава в значительной степени определяют его подверженность коррозии

На фундаменте устанавливают раму, на клиньях ставят вкладыши коленчатого вала и начинают выверку. Сначала добиваются горизонтальности оси коленчатого вала, проверяя ее калиброванным валиком и уровнем ( фиг. Далее выверяют раму вдоль оси цилиндра. Проверку ведут уровнем, установленным на нижней направляющей поверхности крейцкопфа ( фиг.  

Современные форсированные двигатели предъявляют особо высокие требования к надежности вкладышей коленчатых валов. В связи с этим баббитовые вкладыши неперспективны; их применяют в основном лишь на тихоходных судовых дизелях при небольших нагрузках на подшипники коленчатого вала.  

Области использования алюминиевых подшипниковых сплавов в Советском Союзе с каждым годом расширяются. Из полосы со слоем сплава АО20 — 1 изготавливают вкладыши коленчатого вала ряда двигателей автомобилей. Эту полосу изготавливают на Заволжском моторном заводе. В частности, получены положительные результаты применения таких подшищшков в тяжелонагруженных форсированных двигателях тракторов ЧТЗ.  

Наиболее благоприятные условия для образования лака создаются в застойных зонах поверхностей , в частности в канавках для колец и на участках боковой поверхности поршня, имеющих углубления; для этих мест наличие высокой температуры не является обязательным. Наблюдалось образование лака в углублениях, выполненных специально на антифрикционном слое вкладышей коленчатого вала.  

При понижении температуры окружающего воздуха эксплуатация дизелей значительно усложняется, так как сильно возрастает вязкость масла — оно густеет, а иногда и застывает. Масло густеет в картере двигателя, масляных фильтрах, на шейках и вкладышах коленчатого вала, в зазорах между поршнем и зеркалом цилиндра и на других трущихся деталях. Это затрудняет пуск двигателя, нарушаются нормальные условия смазки, резко увеличивается износ его деталей в период пуска.  

Ступенчатость и износ коренных подшипников коленчатого вала.

Выявление дефектов коленвала

Иногда после сборки на скользящей плоскости шатунных и коренных шеек остаются вмятины, задиры, сколы металла. Бывает, что в системе создается недостаточное давление смазки, либо масло низкого качества.

Поломки коленчатого вала двигателя возникают из-за перегрева, разжижения масла, чрезмерной засоренности масляного фильтра. Распространенная поломка – течь сальника, возникает из-за царапин, трещин на детали. Эти дефекты могут появиться в металле вследствие длительного срока эксплуатации транспортного средства. Еще одна возможная причина – отсутствие сетки на маслозаливной горловине.

При очередной замене масла недобросовестные механики могут залить грязный продукт, с камнями, металлической стружкой, кусочками металла. Из-за отсутствия сетки инородные тела попадают в масляную систему, причиняя непоправимый вред. Необходимо следить за масляными протечками сальников двигателя. Не стоит впадать в панику, если сальники потекли.

Замена коленчатого вала осуществляется в крайних случаях. Его можно не один раз реставрировать, наплавлять, заново растачивать, шлифовать. Даже при сильной выработке коленвал двигателя будет еще служить много лет. Ремонтные валы ничем не отличаются от новых узлов. Они комплектуются новыми поршневыми группами, сальниками, вкладышами, кольцами, и двигатель будет работать по-прежнему.

Назначение вкладешей коленчатого вала

Эти детали являют собой подшипники скольжения, обеспечивающие приемлемую работу шатунов, при вращении ими коленвала. В этой самой точке, при работе силового агрегата возникают колоссальные нагрузки на детали. Представьте себе, поршень после воспламенения топливно-воздушной смеси, набирает просто чудовищную скорость и при этом, в самой нижней точке его хода, он сталкивается с препятствием в виде колена вала, которое и обеспечивает ему возвратно-поступательный манёвр. Вот именно этот «возврат» и даёт самую большую нагрузку на шатунные вкладыши.
Безусловно, законы физики ещё никто не отменял, поэтому из-за трения вкладыши рано или поздно будут выходить из строя, то есть, перестанут обеспечивать соприкасающимся деталям минимизацию трения. От их износа, будет снижаться давление масла и так называемая масляная плёнка, уже не будет обеспечивать должную степень защиты.

Стоит также знать, что вкладыши делятся на две группы: шатунные и коренные. Дабы увидеть разницу между ними, смотрим на изображении ниже, какие и где, находятся:

Замена

Все официальные мануалы рекомендуют производить замену вкладышей коленвала с полным разбором двигателя, но на самом деле, это не обязательно. Все можно делать прямо на автомобиле. И если с шатунными подшипниками все более или менее понятно. Достаточно просто раскрутить головку, вытащить старую деталь, после чего установить новый вкладыш. То вот с остальными возникают вопросы, ведь на первый взгляд к ним не подобраться, не сняв коленвала. Но, тут приходит на помощь опыт флотских мотористов. На больших судовых дизелях длина коленвала может достигать 10-15 метров, соответственно, для замены подшипников его не снимают. Имеется неплохая методика, которая позволяет это делать непосредственно на двигателе. Задача автомеханика приспособить ее к своим целям.

Перед началом работы нужно загнать автомобиль на эстакаду или смотровую яму. Это сделает доступ к мотору снизу абсолютно свободным. Также снимается защита (при наличии), и сливается масло. После этого можно приступать к замене:

• Снимается коробка. Лучше сделать это заранее. В некоторых случаях можно обойтись и без этого, но лучше подготовиться загодя, это позволит затратить меньше времени в дальнейшем;
• Снимается передняя крышка. Ослабляется ремень (цепь) привода распредвала. Лучше ее снять полностью;
• Демонтируется стартер;
• Далее необходимо снять поддон. В принципе, особых проблем с этой работой быть не должно. Но, на некоторых моделях будет мешать передняя балка. В таком случае, потребуется открутить подушки крепления мотора, и немного приподнять его. После этого можно свободно вытащить поддон;
• Так вы доберетесь до коленчатого вала. Обычно начинают замену с шатунных вкладышей. Тут все просто. Откручивают винты крепления головки, вытаскивают старые подшипники, после чего, устанавливают новые детали. Перед установкой следует смазать вкладыши моторным маслом;
• Перед заменой коренных подшипников, следует приспустить коленвал. Для этого, ослабляют его крепление к маховику. Достаточно приспустить его на 10-15 мм
  .;

После снятия вкладыша, обязательно осмотрите его состояние. Если виден простой износ без задиров, то можно спокойно ставить новые запчасти. В случае с наличием видимых повреждений, желательно снять коленвал, и отшлифовать его.

Установка на место вкладышей у большей части моделей двигателей производится руками. Если это не удается, то можно воспользоваться том же приспособлением, который применяли для извлечения подшипников. Перед установкой смажьте вкладыши

Обратите внимание на правильность установки деталей, усик должен попасть в предназначенный для него паз

При сборке необходимо помнить, что затяжка винтов должна производиться с определенным производителем усилием. Поэтому, воспользуйтесь динамометрическим ключом для окончательной затяжки крепежей. Это позволит избежать самопроизвольного откручивания деталей.

Заключение

. Каждый автолюбитель хоть раз, но сталкивался с неисправностями мотора. Причем проявиться износ может и через 100000 километров, и через 500000. Тут многое зависит от конкретной модели, а также особенностей эксплуатации. Многие люди интересуются, как заменить вкладыши коленвала не снимая двигатель. Сделать это вполне возможно, но проще все же будет снять мотор, да и надежность ремонта непосредственно на машине будет хромать.

Как проводится замена вкладышей, не снимая двигатель?

Многие автовладельцы думают и пишут на форумах, что добраться до вкладышей, не снимая и не вынимая из капота мотора, нереально. Однако такие операции проводят ремонтники на судах, где размеры деталей огромны и сил для снятия двигателя требуется слишком много. А если методика существует, ее можно применять и для простых автомобилей.

• Поставьте автомобиль на эстакаду, чтобы получить легкий доступ к двигателю. Если на нем установлена защита, то ее следует снять и слить смазку.
• Заранее снимите коробку, переднюю крышку и ослабьте цепь распредвала. Если не лень, лучше снять ее целиком, чтобы не мешала.
• Снимите стартер и поддон (если не мешает балка). Если она препятствует работе, придется приподнимать мотор и вытаскивать из-под него поддон.
• Теперь вы получили доступ к коленвалу. Проще всего заменить шатунные вкладыши. Старые подшипники вытаскиваются после откручивания винтов головки, поставить на место новые легко, только не забудьте хорошо смазать их тем же моторным маслом, что залито у вас в двигателе.
• Сложнее проходит замена коренных вкладышей, не снимая двигатель. Потребуется приопустить коленвал, ослабив его крепление. Сильно опускать не требуется, на десять, максимум — пятнадцать сантиметров.
• Теперь вкладыши вытащить будет легче. Но потребуется алюминиевая заклепка, которую нужно вставить в смазочное отверстие, так она вытолкнет наружу подшипник. Главное, чтобы размер заклепки подходил и не царапал коленвал.

Заказать такси в аэропорт Шереметьево можно различными способами
Не забывайте оценивать состояние вытащенных вкладышей. Если задиров нет, то можно обойтись простой сменой деталей. А вот если он сильно потрепан, все же придется шлифовать коленвал, полностью сняв его с крепления.

Не забывайте правильно подбирать сменные вкладыши. При сборке на автомобиль устанавливаются стандартные размеры. Когда проводится замена вкладышей ВАЗ 2106 не снимая двигателя, нужно соблюдать правильный шаг размерности, если у вас уже проводилась шлифовка коленвала.
