ВАЗ 2107 — модель, считающаяся классикой автомобилестроения в нашей стране. И хотя выпуск 2107 был полностью остановлен ещё в начале 2000-х годов, многие автолюбители пользуются для своих личных нужд именно этим авто. Популярность машины складывается из нескольких факторов, первым из которых можно назвать простоту конструкции. Однако не все механизмы легко диагностируются и ремонтируются; одним из самых сложных узлов в конструкции авто считается коробка переключения передач.

• Неисправности коробки
  Не включается передача
• Выбивает передачу при езде
• Хруст и скрежет в коробке во время движения

Как отремонтировать КПП на ВАЗ 2107

Подготовка инструментов

Как снять КПП

Видео: инструкция по демонтажу

Как правильно разобрать коробку

Порядок работы

Видео: инструкция по разборке КПП на ВАЗ классике

Замена подшипников

Подшипник первичного вала

Видео: инструкция по замене

Подшипник вторичного вала

Замена сальников

Сальник первичного вала

Фотогалерея: основные этапы работ

Сальник вторичного вала

Фотогалерея: основные этапы работ

Как заменить шестерни и синхронизаторы

Видео: инструкция по снятию шестерёнок с вала

Когда и как часто нужно проводить ремонт КПП на ВАЗ 2107

(«Волжский автомобильный завод») даёт исчерпывающую информацию о том, когда и как часто нужно ремонтировать коробку переключения передач. Оказывается, как такового срока службы у этого механизма нет. Единственное, на чём настаивают инженеры АвтоВАЗа, так это на своевременной замене трансмиссионного масла:

1. После первых 2 тысяч километров пробега на новом автомобиле.
2. После 60 тысяч километров пробега.
3. Далее по необходимости, в зависимости от заботливости владельца и частоты использования авто.

Соответственно, никаких конкретных пожеланий и требований к профилактическим или ремонтным работам у завода нет. Однако, в любом случае, независимо от величины пробега, необходимо внимательно следить за всеми нюансами в «поведении» коробки, так как ремонт будет необходим при появлении малейших неисправностей.

В зимний период из-за перепадов температур коробка испытывает дополнительную нагрузку

Диагностирование и выявление неисправности

Для того чтобы эффективно произвести ремонт МКПП, необходимо выяснить причину неисправности. (в отличие от автоматических, где используется несколько принципов конструкции) на большинстве современных автомобилей идентично, и поэтому процесс диагностики практически одинаков как для отечественных моделей, так и для иномарок. Поломки могут носить различный характер, непосредственно влияя на работоспособность механизма.

Передачи переключаются с большим трудом

Если ход рычага их переключения значительно затруднен, появились посторонние звуки при переключении (скрежет, вой, исходящий из моторного отсека), налицо явная неисправность механизмов переключения передач. При длительной эксплуатации и большом пробеге автомобиля подвижные части коробки подвергаются значительному механическому воздействию (работа под нагрузкой является ее естественным состоянием). Поэтому со временем подвижные части механизма изнашиваются, в результате чего происходит выход отдельных элементов из строя (фрикционы, синхронизаторы переключения передач).

Появление посторонних шумов как на холостом ходу, так и при нагрузке на двигатель

При проявлении нехарактерных звуков (скрежет или шумная работа агрегата) необходимо в срочном порядке провести обследование мотора, так как это является одним из самых распространенных признаков поломки. Источником шума могут являться неисправности движущихся частей (подшипников, шестерен). К сожалению, такой вид поломки не зависит от пробега и может встречаться и на новых агрегатах. Ремонт МКПП в таком случае может повлечь значительные финансовые траты.

Подтеки масла на картере двигателя

Они могут являться непосредственным виновником прямой поломки агрегата. Масляное голодание – одна из самых распространенных причин поломки механической КПП. В ввиду наличия множества подвижных частей используется специальная смазка. Зачастую многие автолюбители не забывают менять масло в моторе машины, а на уровень оного в КПП не обращают внимания. Это может привести в конечном счете к поломке коробки и дорогостоящему ремонту.

Выключение передач

Такую причину именуют выбиванием рабочей передачи на нейтральную. Это вызвано дополнительным износом рабочих элементов в коробке и автомобиля. Такая поломка грозит не только отсутствием комфорта при управлении автомобилем, но и безопасности передвижения.

Ремонт МКПП

Диагностирование проблем заключается не только во внешнем осмотре, но и разборке некоторых элементов. В большинстве случаев хватает внешнего осмотра при проявлении перечисленных типичных проблем. Лишь в редких случаях для диагностирования и выявления неисправности требуется разборка и демонтаж агрегата.

Как снять КПП . ВАЗ классика . Ремонт КПП ВАЗ 2107 (часть 1)

Как снять шестерню пятой передачи кпп. Не выходит 5 скорость ваз

КПП5 ВАЗ 2107 ремонт

Неисправности коробки

Конструкция КПП «семёрки» рассчитана на долгие годы службы. Обычно водитель проводит первый и даже второй капитальный ремонт двигателя, и только после этого возникает необходимость ремонта коробки.

К тому же сама по себе «семёрка» за всю свою многолетнюю историю получила репутацию «рабочей лошадки». Машина действительно служит верой и правдой долгие годы, но это не означает, что каждый её механизм не будет изнашиваться с течением времени.

Если говорить о неисправностях коробки ВАЗ 2107, то чаще всего водители жалуются на три дефекта: невозможность включить нужную передачу во время езды, выбивание передачи и сильный хруст в коробке.

На ВАЗ 2107 в ранние годы устанавливалась четырёхступка, с начала 1990-х годов — пятиступка

Не включается передача

Очень сложно управлять транспортным средством, если водитель не может переключить передачу. С одной стороны, рычаг переключения встаёт на нужную позицию, но, с другой стороны, переключения как такового не происходит. Или же рычаг вообще невозможно установить в позицию переключения нужной скорости.

В любом случае, проблема кроется именно в коробке:

• очень сильно износились некоторые подвижные (шарнирные) элементы валов — рекомендуется провести капитальный ремонт КПП;
• износ блокирующих колец на синхронизаторе — произвести замену колец на новые;
• вытянулась или переломилась пружинка синхронизатора — произвести замену пружины;
• сильный износ шлицов шестерни — поможет только полная замена шестерёнки.

Проблема состоит в том, что рычаг срабатывает, а коробка — нет

Выбивает передачу при езде

Ещё одна распространённая проблема с коробкой заключается в выбивании передачи сразу же после её включения. Рычаг просто отбрасывает назад, а мотор начинает испытывать перегрузки, так как при высоких оборотах он не получает необходимого раздаточного числа.

Неисправность может быть связана с разными элементами коробки:

• заклинивание шарнира на рычаге переключения передачи — необходимо снять юбку рычага, очистить все соединения и смазать их;
• поломка рычага — ремонт проводить нецелесообразно, проще сразу же заменить рычаг на новый;
• некорректно работает сцепление — в этом случае всю вину на коробку возлагать нельзя, вполне возможно, что после регулировки основных элементов сцепления передачу выбивать не будет;
• погнулись вилки в коробке — рекомендуется замена всего набора вилок.

Водитель устанавливает рычаг в нужном положении, но он возвращается обратно

Хруст и скрежет в коробке во время движения

Водитель может не испытывать проблем с переключением передач, но во время езды слышать громкий стук, хруст и скрежет в полости КПП:

• разбились подшипники на валах — рекомендуется замена;
• сильно износились шлицы шестерёнок — нужно заменить всю шестерню;
• минимальный уровень масла в полости коробки — нужно долить смазочную жидкость и убедиться в том, что нет места утечки;
• сбой в работе валов (они начали перемещаться по другой оси) — замена подшипников на обоих валах.

Необычные звуки в КПП — первый признак того, что коробка нуждается в проверке и ремонте

Следует подчеркнуть, что некоторые виды работ с коробкой доступны и самому водителю. Не составит особого труда выбить старый подшипник с вала и запрессовать туда новый. Если же дело касается капитального ремонта коробки, лучше обратиться к профессионалам.

ВАЗ 2112 ремонт кпп

Как переключать передачи, ошибки при переключении

разборка КПП ваз 2108-2114

Проведение процедуры демонтажа и замены неисправной детали

Разборка и демонтаж механической коробки передач должны проводиться с соблюдением некоторых обязательных правил техники безопасности и правил демонтажа сложных агрегатов (к которым относится в том числе и коробка передач):

1. Так как трансмиссия является достаточно тяжелым агрегатом (особенно на автомобилях с мощными двигателями и большими размерами), при ее демонтаже необходимо быть осторожным. Лучше, если при разборке и снятии ее со штатного места владельца будет подстраховывать помощник. Часто используются балки с перекинутой цепью, так как при демонтаже в таком случае, следуя правилам рычагов, работа проводится намного легче. Для этого следует загнать машину моторным отсеком под балку и с помощью цепи поднять механическую коробку передач. Через балку перекидывается толстая цепь, а коробка снимается со штатных креплений (для этого часто приходится перемещать двигатель с его подушек) и с помощью стальных крюков поднимается на необходимый уровень. За счет оптимального распределения веса агрегата работа значительно облегчается.
2. Так как трансмиссия состоит из множества частей, запутаться при ее разборке проще простого. Поэтому, когда проводится ремонт, одним из важных правил является оптимальное складирование и раскладывание составных частей коробки передач в правильном порядке. При ее разборке следует раскладывать составные части и детали в порядке обратной сборки, дабы не возникло путаницы. Это поможет при будущем монтаже трансмиссии и установке коробки передач на штатное место.
3. Ремонт МКПП предполагает замену только неработоспособного элемента и никаких других. Так как агрегат достаточно сложный, и его диагностирование является трудоемкой задачей, сначала необходимо устранить именно выявленную неисправность и только после очередной сборки искать новую (при ее проявлении).

Разборка кпп ваз 2101-2107 5ст

Как отремонтировать КПП на ВАЗ 2107

На ВАЗ «старого» образца устанавливалась четырёхступенчатая коробка, на ВАЗ «нового» образца — пятиступенчатая. Однако работа с тем и другим механизмом мало чем отличается друг от друга. Суть ремонтных работ заключается в выполнении следующих этапов:

1. Демонтаж коробки с автомобиля.
2. Разборка КПП на составляющие детали.
3. Замена вышедших из строя элементов на новые.
4. Сборка коробки.
5. Монтаж КПП на автомобиль.

Необходимо отметить, что ремонт следует начинать только при явных признаках неисправности коробки. В качестве профилактических мер не имеет смысла лишний раз вмешиваться в устройство этого механизма.

С таким дефектом вал не сможет корректно работать, что сразу же скажется на удобстве переключения передач

Подготовка инструментов

Для проведения всех вышеперечисленных работ потребуется заранее подготовить:

• головки на 13 и 17;
• удлинитель к головкам;
• крестообразная отвёртка;

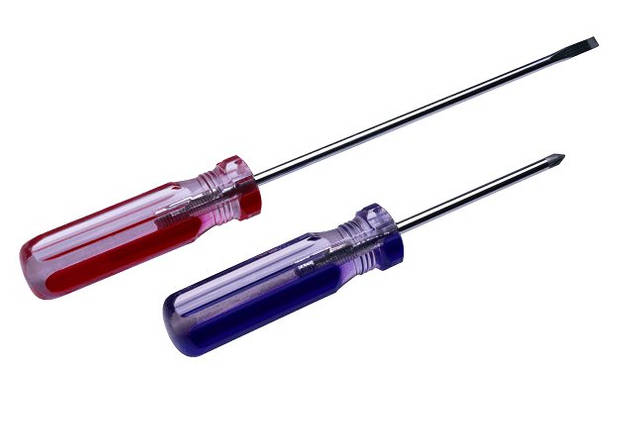

• плоская отвёртка с тонким лезвием;
• плоская отвёртка с мощным плоским лезвием;
• ударная отвёртка;
• пинцет;
• гаечные ключи на 13 (2 шт), на 10, на 17, на 19 и на 27;
• съёмник стопорных колец (или плоскогубцы);
• молоток.

Как снять КПП

Ремонтировать коробку можно только после её демонтажа с автомобиля, поэтому потребуется запастись терпением и временем. Ремонт КПП — дело явно непростое и небыстрое.

Чтобы снять коробку с ВАЗ 2107, потребуется загнать машину на яму или смотровую площадку. Вариант с поддомкрачиванием не подойдёт, так как невозможно будет выполнить все этапы работы:

1. Снять провод с отрицательной клеммы аккумулятора.
2. Первый этап работы проводится непосредственно из салона. Нужно для удобства снять панель, в которой размещается радиоприёмник.
3. Нажать на рычаг переключения передач, вставить плоскую отвёртку в отверстие запорной втулки коробки.
4. Действуя отвёрткой, потянуть втулку на себя.
5. Отсоединить стержень с рычага переключения передач.
6. Пинцетом зацепить кромку вставки демпфера и извлечь её.
7. Двумя плоскими отвёртками разжать лепестки вставки демпфера, развести их в стороны.
8. После чего снять с рычага передач сам демпфер и втулки.
9. В салоне подвинуть коврик для ног в районе КПП.
10. Крестовой отвёрткой отвернуть четыре самореза на крышке коробки.
11. Снять крышку с рычага переключения передач.
12. Второй этап работы проводится непосредственно под автомобилем. Первым делом демонтируется труба выпускного коллектора от коробки.
13. Отсоединить механизм сцепления.
14. Сразу же снять все подключения от КПП (заодно можно проверить целостность проводов).
15. Отсоединить карданную передачу.
16. Снять механизм крепления гибкого вала от спидометра.
17. Вывернуть два болтовых соединения на боковой крышке КПП.

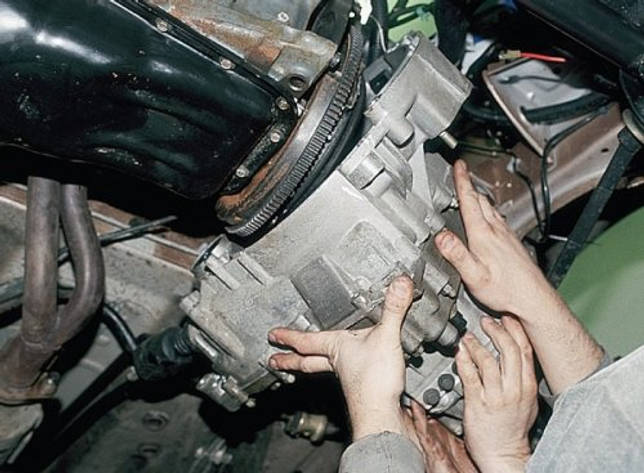

18. Снять коробку с машины.
19. Подложить под корпус коробки что-то прочное и устойчивое, так как она может выпасть.

Видео: инструкция по демонтажу

Внимание! Коробка переключения передач на ВАЗ 2107 весит 23 килограмма (вместе с маслом), поэтому рекомендуется выполнять её демонтаж вдвоём.

Корпус коробки весит более 20 кг, поэтому лучше попросить помощи у знакомых, чтобы безопасно снять её с автомобиля

Как правильно разобрать коробку

Ремонтные работы КПП возможны только после выявления реальной причины поломки. Поэтому необходимо будет правильно и безопасно для каждого компонента коробки разобрать устройство и произвести дефектовку.

Чтобы процесс разборки прошёл быстро и без помех, рекомендуется сразу подготовить следующие инструменты:

• ударная отвёртка;
• гаечный ключ на 10;
• торцевой ключ на 13;
• трёхзахватный съёмник;
• тиски;
• пинцет;
• динамометрический ключ.

Разумеется, по мере необходимости нужны будут и прокладки, и сальники, и те детали, которые были выбракованы в процессе работы.

В устройстве коробки много как крупных, так и мелких деталей

Порядок работы

Разбирать коробку своими силами в гаражных условиях — задача вполне выполнимая. Однако работа потребует максимального сосредоточения и внимания:

1. После снятия КПП с автомобиля рекомендуется промыть корпус от грязи. Можно даже использовать керосин или уайт-спирит, чтобы поверхность коробки точно стала чистой.
2. Снять колокол (кожух).
3. Перевернуть коробку и выкрутить болты крепления крышки.
4. Извлечь из задней крышки заглушку блока шестерёнок.
5. Вытащить пинцетом стопорное кольцо.
6. Выпрессовать подшипник блока шестерёнок.
7. Выпрессовать подшипник передачи заднего хода.
8. Извлечь сальник вторичного вала.
9. Вытащить упорную шайбу заднего подшипника вторичного вала.
10. Выпрессовать этот подшипник.
11. Снять шестерню привода спидометра, за ним вытащить роликовый шарик (фиксатор).
12. Отвернуть болт крепления вилки включения передач.

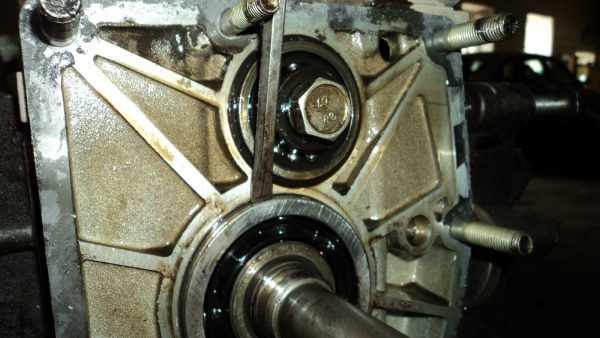

13. Заблокировать валы, вставив между ними толстый болт или мощную отвёртку.
14. Проворачивая первичный вал, вытянуть его на себя вместе с шестернями и подшипниками.
15. Затем вытащить вторичный вал.
16. Промежуточный вал выходит легко.

Видео: инструкция по разборке КПП на ВАЗ классике

Восстановительные работы

Перед началом ремонтных работ КПП от ВАЗ 2110, нужно ее снять с автомобиля. Для этого необходимо установить автомобиль на смотровую канаву, поднять капот и зафиксировать в таком положении.

Известно, что КПП – наиболее устойчивая часть машины, а потому поломки в данной системе встречаются крайне редко, если сравнивать с другими деталями авто. Важно помнить, что для нормального функционирования КПП, необходимо вовремя менять масло, желательно приобретенное у зарекомендовавшей себя компании.

По показателям все КПП близки между собой. Так, переднеприводные авто с цилиндрической передачей дают возможность использовать то же масло, что применяется для двигателя. А КПП машин с задним приводом необходимо заправлять специальным маслом для трансмиссии.

Для начала вам необходимо затянуть винты, отрегулировать привод переключения передач, выправить тягу и заменить детали с дефектом. Если вы наблюдаете самопроизвольное выключение передач, то, скорее всего, здесь причина кроется в повреждении торцов зубьев синхронизаторов на муфте и шестерне или неправильной регулировке привода.

Утечка масла в КПП происходит из-за износа штока выбора передач, сальников первичного вала, а также корпусов шарниров равных скоростей. Масло может вытекать по причине слабого крепления крышки коробки и картера. Чтобы устранить данные проблемы, нужна замена уплотнителя, герметиков и сальников. Обязательно подтяните болты и гайки.

Запомните, что при демонтаже коробки передач, нельзя опирать вал КПП на лепестки нажимной пружины, иначе можно запросто их повредить. Когда ремонт КПП ВАЗ 2110 будет завершен, нужно установить коробку в обратном порядке. Обязательно прочтите в инструкции к авто, как грамотно производить затяжку болтов.

• Распечатать

Главная →

Своими руками →

Замена подшипников

Чаще всего проблемы с коробкой начинаются с того, что разбиваются подшипники. Поэтому основная масса всех поломок приводит к тому, что водителю необходимо разобрать КПП и поменять подшипники.

Подшипники нельзя отремонтировать, так как их конструкция не позволяет производить замену деталей (роликов). Поэтому если изделие вышло из строя, проводится его полная замена.

Подшипник первичного вала

Чтобы поменять подшипник первичного вала, необходимо иметь те же инструменты, что и при разборке КПП. Работа не сложная, однако может занять много времени (в зависимости от физической подготовленности исполнителя и его мастерства).

Порядок работы следующий:

1. Зажать первичный вал тисками. Губцы тисков лучше проложить мягкой тканью, чтобы они не деформировали поверхность вала.
2. Съёмником зажать подшипник и начать медленно стягивать его с вала.
3. Периодически нужно постукивать по подшипнику молотком, а между ударами прокручивать вал, иначе может возникнуть перекос в роликах, и снять подшипник будет очень трудно.
4. Постепенное выбивание приведёт к тому, что подшипник соскочет с вала.
5. На вал запрессовать новый подшипник по тому же методу.
6. Важно бить молотком только по внутреннему кольцу подшипника и делать это аккуратно.

Работа может занять до 30 минут

Замена подшипника первичного вала может быть произведена и на неразобранной коробке тем же способом. Только в этом случае нельзя будет использовать тиски.

Видео: инструкция по замене

Как вытащить подшипник первичного вала

Подшипник вторичного вала

Замена подшипника вторичного вала производится по тому же принципу, что и первичного. Единственная разница заключается в том, что для разных валов используются разные виды подшипников.

По ГОСТу для оснащения первичного вала КПП ВАЗ 2107 используются подшипники закрытого (6–180502К1УС9) и открытого (6–50706АУ) типов. Для оснащения вторичного вала применяется подшипник открытого типа (2107–1701033).

Каждый вид строго регламентирован для механизмов КПП

Поэтапная инструкция

Необходимые инструменты

Перед тем как приступить к разборке КПП ВАЗ 2110, приготовьте все инструменты, которые вам потребуются по ходу ремонтных работ. То, что вам понадобится:

• набор гаечных ключей;
• молоток;
• набор отверток.

Этапы разборки КПП

Если вы решили заняться разборкой КПП вашего ВАЗ 2110, то можете промыть ее, но следите за тем, чтобы вода не попала внутрь агрегата.

• Возьмите ключ на «17» и открутите кронштейн, при помощи которого крепится мотор.
• Теперь вам нужно открутить заднюю крышку. Учтите тот факт, что крышка установлена достаточно плотно, так что вам придется немного ее подстучать, чтобы сдвинуть с места.
• Теперь вам нужно вдавить шток, чтобы включить скорость. Демонтируйте вилку пятой скорости.
• Далее, необходимо включить пятую передачу. Возьмите гаечный ключ и открутите гайки первичного и вторичного валов.
• После этого вам необходимо демонтировать пятую скорость в сборе. Сделав это, можно снять вилку, муфту, а также синхронизатор.
• Демонтируйте упорную шайбу и произведите разборку муфты.
• При помощи зубила и молоточка нанесите несколько ударов по первичному валу таким образом, чтобы между ведущей шестеренкой пятой скорости и корпусом агрегата возник небольшой зазор. Затем можно демонтировать ведущую шестеренку.
• Демонтируйте фиксаторы штоков и выкрутите стопорную пластину, снимите ее.
• Далее, вам необходимо пододвинуть упорную шайбу, а затем демонтировать ее вместе со втулкой.
• Возьмите отвертку и произведите демонтаж стопорного уплотнителя первичного и вторичного валов.
• Аналогичную операцию вам нужно провести по снятию задней передачи.
• Далее, открутите переднюю часть КПП ВАЗ 2110 и снимите ее, чтобы не мешала.
• Потом нужно открутить вилку переключений первой и второй скорости, предварительно приподняв шток. Аналогичные действия нужно провести с вилкой третьей и четвертой скорости.
• Демонтируйте шток пятой скорости, выведя его из механизма КПП.
• После этого следует вытащить из мест крепления оба вала.
• Демонтируйте дифференциал в сборе, после чего отсоедините и снимите устройство выбора скоростей. Снимите селектор КПП ВАЗ 2110.
• Теперь вам нужно снять и вытащить шток выбора скоростей.
• Далее, вытащите из мест крепления ролики подшипника вторичного вала, демонтируйте обойму подшипника.
• Снимите маслосборник.
• Демонтируйте сальники привода и выбейте обоймы подшипника дифференциала.

Замена сальников

Чаще всего износу подлежат прокладки и сальники. И если прокладку может поменять даже неопытный водитель, то к замене сальников следует отнестись максимально внимательно.

По своей конструкции сальник — это и есть резиновая прокладка, которая выполняет функции герметика. То есть если сальник рвётся или изнашивается, коробка перестаёт быть герметичной, что, в свою очередь, ведёт к утечкам масла и поломкам.

Сальник в коробке передач ВАЗ 2107 изготавливается не из резиновых сплавов, как думает большинство водителей. На самом деле изделие выполнено из специальных композитных материалов, которые гораздо долговечнее резины и меньше поддаются разрывам. В своём рабочем состоянии (то есть постоянно) сальник находится в трансмиссионном масле, поэтому его упругость сохраняется очень долго.

Устройство сальника позволяет ему герметизировать все стыки между деталями на валу

Для того, чтобы восстановить герметичность КПП, нужно будет поменять эту прокладку. Для работы понадобятся:

• новый сальник того же производителя;
• гаечные ключи;
• молоток;
• отвёртка с плоским тонким лезвием;
• нож;
• герметик.

Сальник первичного вала

Сальник первичного вала КПП ВАЗ 2107 имеет следующие рабочие характеристики:

• вес — 0.020 кг;
• габариты — 28х47х8 мм;
• диапазон рабочих температур — от -45 до +130 градусов;
• месторасположения — на первичном валу в кожухе сцепления.

Соответственно, чтобы произвести замену сальника первичного вала коробки, потребуется снять КПП с машины и разобрать кожух:

1. Снять с коробки колокол (кожух), он крепится на четырёх болтах.
2. Снять с коробки вилку и выжимной подшипник (вилка крепится винтами, подшипник придётся либо выбивать молотком, либо выпрессовывать тисками).
3. Открывается доступ к первичному валу и его сальнику.
4. Лезвием ножа или отвёртки поддеть старое кольцо и удалить его с вала.
5. Хорошо зачистить место посадки сальника от пыли и грязи.
6. Установить новый сальник.
7. Собрать КПП в обратной последовательности.

Фотогалерея: основные этапы работ

Колокол легко снимается, так как крепится всего на 4 болтах

Важно очень аккуратно подцепить сальник, не поцарпав смежные поверхности

Даже если старый сальник не имеет трещин и деформаций, при разборке КПП его всё равно нужно заменить на новый

Работа по замене сальника первичного вала не составляет особенных хлопот.

Сальник вторичного вала

Сальник вторичного вала немного отличается по своим характеристикам от прокладки первичного вала:

• вес — 0.028 кг;
• габариты — 55х55х10 мм;
• диапазон рабочих температур — от -45 до +130 градусов;
• месторасположения — на вторичном валу на стыке фланца.

Замена сальника производится на снятой коробке передач:

1. Первым делом нужно жёстко зафиксировать фланец коробки, в него можно вставить болт или толстую отвёртку.
2. Провернуть ключом гайку крепления фланца.
3. Поддеть отвёрткой центрирующее металлическое колечко и вытащить его со вторичного вала.
4. Вынуть из отверстия болт.
5. В конец вторичного вала упереть съёмник.
6. Снять фланец вместе с шайбой.
7. Отвёртками или пассатижами извлечь из коробки старый сальник.
8. Место стыка зачистить, установить новый сальник.

Таким образом, заменить сальник вторичного вала несколько сложнее, чем выполнить ту же работу на первичном валу. Разница связана с местоположением сальников и их габаритами.

Фотогалерея: основные этапы работ

Для работы нужно выбрать максимально толстую и мощную отвёртку или болт, чтобы они не погнулись

Фланец извлекается только через использование съёмника

Место посадки необходимо очистить от пыли и грязи

Виды и конструкция МКПП

Коробка МКПП
может быть выполнена по одной из двух распространенных концепций:
трехвальной
или
двухвальной
. Коробки первого типа устанавливаются преимущественно на заднеприводные машины, а вторые применяются на заднемоторных и переднеприводных авто.
Схема коробки
передач каждого типа имеет свои принципиальные отличия, поэтому рассматривать их следует по отдельности.

Схема механической коробки передач.

Трехвальная КПП

Схема коробки передач этого типа предполагает наличие трех валов, именуемых ведомым, промежуточным и ведущим. Ведущий вал через шлицы подключается к сцеплению. Промежуточный вал, расположенный параллельно. Момент на него передается жестко закрепленной шестерней.

Ведомый вал с целым рядом шестерней вращается независимо от ведущего. Шестерни этого вала крепятся не жестко. Между ними устанавливаются жестко закрепленные муфты синхронизаторов, имеющие возможность только продольного скольжения по валу.

Работа механической трансмиссии

В любой современной МКПП все три вала постоянно соприкасаются через шестерни. При включенной нейтральной передаче ведомый вал ничем не фиксируется, вращаясь свободно. Включение передачи приводит к продольному перемещению синхронизатора до стыковки с шестерней, что обеспечивает жесткое соединение ведомого вала и всей КПП с двигателем. Это позволяет начать передавать выбранный крутящий момент непосредственно на колеса. Для включения заднего хода применяется отдельный вал со своей шестерней.

Как правило, трехвальная коробка передач механика

имеет косозубые шестерни, что гарантирует их прочность, бесшумность и износостойкость.

Двухвальная КПП

Здесь на подключаемом к сцеплению ведущем валу размещены неподвижные относительно него шестерни. Основное различие с предыдущей конструкцией – отсутствие промежуточного вала, поскольку здесь параллельно ведущему сразу идет ведомый, также снабженный подвижными шестернями, постоянно соприкасающимися с элементами ведущего вала.

Принцип работы здесь такой же, как и в 3-х вальных коробках за исключением отсутствия прямой передачи. Такие коробки отличаются большей надежностью и продолжительностью эксплуатации с хорошим КПД, но меньшей вариативностью передаточных чисел, чем обуславливается то, что 2-х вальная коробка механика применяется исключительно в легковых автомобилях.

Как заменить шестерни и синхронизаторы

Коробка переключения передач на ВАЗ 2107 — устройство сложное. Поэтому если нет уверенности в своих силах, лучше не начинать замену шестерёнок, а обратиться за этой услугой к мастерам.

Работа по замене элементов валов считается самой сложной и длительной

Однако если было принято решение самостоятельно заменить износившиеся шестерни и синхронизаторы, нужно будет заранее подготовить необходимые инструменты и купить ремкомплект для замены.

В стандартный ремонтный комплект для валов КПП 2107 входят обычно шестерни, синхронизаторы, шайбы, штифт, гайки и болты.

Для работы понадобятся:

• тиски;
• съёмник;
• отвёртка с тонким плоским лезвием;

Замена шестерней и синхронизаторов на первичном, вторичном или промежуточном валах в целом проводится по одной и той же схеме:

1. Снять вал с коробки.
2. Зажать вал в тиски (важно при этом губки тисков обмотать мягкой тканью, чтобы при работе они не повредили поверхность вала).
3. Подцепить отвёрткой стопорное кольцо вала и снять его.
4. Выпрессовать все подшипники.
5. Разжать тиски и упереть первую шестерёнку на две опоры.
6. Спрессовать шестерню, мягко ударяя по ней молотком.
7. Те же действия выполнить по отношению ко всем следующим шестерням и синхронизаторам.

Видео: инструкция по снятию шестерёнок с вала

При работе необходимо внимательно осматривать вал. Между шестерёнками могут стоять фиксаторы, стопорные кольца и другие мелкие детали. Их необходимо в обязательном порядке снимать, иначе удалить шестерню будет невозможно.

Между каждым подвижным элементом имеется та или иная деталь

Соответственно, установка новых элементов проходит в обратной последовательности.

Таким образом, ремонт коробки передач на ВАЗ 2107 простой задачей не назовёшь. Водителю нужно не только приложить максимум физических усилий, но ещё и действовать предельно осторожно, чтобы не повредить валу и его элементам. При неуверенности в своих силах лучше обратиться к специалистам автосервиса.

Разборка и ремонт коробки передач

ВНИМАНИЕ ! Если в процессе ремонта коробки передач заменялась хотя бы одна из следующих деталей: картеры сцепления или коробки передач, корпус дифференциала или подшипники дифференциала, то необходимо подобрать регулировочное кольцо подшипников дифференциала.

4. Отверните оставшиеся четыре гайки крепления задней крышки.
5. Подцепив отверткой за прилив на крышке, снимите заднюю крышку.	6. Отверните болт крепления вилки 5-й передачи (под головкой болта установлена пружинная шайба).	2. Зафиксируйте валы коробки передач от проворачивания. Для этого включите 5-ю передачу, переместив вниз муфту синхронизатора вместе с вилкой так, чтобы шлицы муфты вошли в зацепление с шестерней, затем включите 3-ю либо 4-ю передачу, переместив шток выбора передач.
2. Расконтрите и отверните гайку крепления первичного вала. Для этого надо приложить большое усилие, так как гайка затянута большим моментом.	9. Предварительно расконтрив, отверните гайку крепления вторичного вала. Для этого надо приложить усилие, так как гайка затянута большим моментом.	10. Приподняв отвертками ведомую шестерню 5-й передачи (тем самым спрессовав ступицу синхронизатора с вала), снимите ее вместе с синхронизатором и вилкой с вторичного вала. При этом следите, чтобы муфта синхронизатора не сошла со ступицы: подпружиненные фиксирующие шарики синхронизатора могут рассыпаться.
11. Снимите с синхронизатора упорную пластину. Затем выньте из паза муфты синхронизатора вилку.	12. Снимите шестерню 5-й передачи с синхронизатора с блокирующим кольцом 1. Промаркируйте блокирующее кольцо 1 относительно муфты 2 и снимите его. При эксплуатации зубья кольца прирабатываются к зубьям муфту, поэтому при сборке кольцо надо установить в том же положении. Если не предполагается разбирать синхронизатор, свяжите его проволокой или веревкой, чтобы он не рассыпался.	13. Снимите втулку с вторичного вала.
14. Снимите ведущую шестерню 5-й передачи с первичного вала. Обратите внимание, как она установлена.	15. С помощью ударной отвертки отверните четыре винта (под ними установлены пружинные шайбы) крепления пластины подшипников и снимите пластину 1 подшипников. Затем снимите упорную шайбу 2 с вторичного вала.	16. Снимите стопорные кольца подшипников обоих валов, приподнимая при этом валы рукой.
17. Отверните три пробки фиксаторов и осторожно извлеките шарики фиксаторов с пружинами.	18. Отвернув пробку фиксатора заднего хода, снимите уплотнительное кольцо, а затем извлеките пружину фиксатора.	19. Наклонив коробку, извлеките шарик фиксатора.
20. Отверните двенадцать гаек и болт крепления картеров коробки передач. Обратите внимание, под какими гайками установлены держатель 1 и рым 2. Под гайками и болтом установлены пружинные шайбы. Снимите технологическую заглушку	21. Вставляя отвертку в пазы (три специальных паза по периметру картеров), отделите картер коробки передач от картера сцепления.	22. Немного приподнимите картер коробки передач, поверните его против часовой стрелки так, чтобы прилив 1 картера вышел из-под шестерни, и снимите картер коробки передач с картера сцепления.
2Отверните болты крепления вилок переключения 1–2-й и 3–4-й передач.	24. Немного приподнимите шток переключения 1–2-й передач, чтобы он вышел из опоры 3, и поверните его против часовой стрелки, чтобы его головка 1 вышла из зацепления с блокировочной скобой 2. Выведите вилку 4 штока из паза муфты синхронизатора и снимите шток с вилкой. Без необходимости не рекомендуется снимать вилки со штоков, чтобы не перепутать их при сборке.	25. Повернув шток переключения 3–4-й передач, выведите его головку из зацепления с рычагом выбора передач. Затем немного приподнимите шток, чтобы он вышел из опоры, и, выведя вилку штока из паза муфты синхронизатора, снимите шток с вилкой.
26. Повернув шток включения 5-й передачи, выведите его головку из зацепления с блокировочной скобой. Снимите шток, выведя его из опоры.	27. Выньте ось промежуточной шестерни заднего хода.	28. Сдвиньте промежуточную шестерню заднего хода до упора в механизм выбора передач, поверните ее на 30– 40° и, выведя из-под шестерен вала, снимите промежуточную шестерню.
29. Слегка покачивая, выньте одновременно первичный и вторичный валы.	30. Выньте дифференциал из картера сцепления.	31. Отверните три болта крепления механизма выбора передач (под головками болтами установлены пружинные шайбы). Снимите механизм выбора передач.
32. Выньте магнит из картера сцепления.	3Отвернув гайку крепления, снимите корпус с ведомой шестерней привода спидометра. Замените порванное или потерявшее упругость уплотнительное кольцо корпуса.	34. Выверните из картера коробки передач выключатель света заднего хода. Под ним установлено металлическое уплотнительное кольцо.
35. Для выпрессовки переднего подшипника вторичного вала существует специальный съемник. При его отсутствии выпрессуйте подшипник с помощью отвертки.	36. Снимите маслосборник, установленный под подшипником.	37. Для выпрессовки переднего подшипника первичного вала также существует специальный съемник. При его отсутствии согните приспособление в форме крючка из жесткой проволоки. Вставьте приспособление в один из двух пазов картера и заведите крючок под подшипник. Затем с помощью отвертки (подложив деревянный брусок) выпрессуйте подшипник из картера, прикладывая усилие к противоположному концу отвертки ударами молотка и поочередно переставляя крючок в пазах.
38. Новые передние подшипники валов запрессуйте до упора в картер сцепления с помощью подходящей оправки.
39. Подцепите отверткой кромку защитного чехла штока выбора передач и сдвиньте ее с опорной втулки штока.	40. Отверните болт крепления рычага выбора передач. Сдвинув шток, снимите рычаг выбора передач. Затем выньте шток выбора передач из картера сцепления.	41. При необходимости замены шарнира штока сдвиньте с него защитный чехол и отверните болт крепления шарнира. Болт зафиксирован специальным клеем ТБ-1324. Перед заворачиванием болта очистите его от старого клея и нанесите новый. Замените порванный или потерявший эластичность защитный чехол шарнира штока.
42. Для замены картера сцепления снимите с него подшипник и вилку выключения сцепления (смотрите тут), выпрессуйте сальники.
4 Осмотрите картеры сцепления и коробки передач, а также заднюю крышку. На них не должно быть трещин и сколов. На привалочных поверхностях не должно быть забоин, рисок, вмятин и т.п. Небольшие повреждения удалите шлифовальной шкуркой. При сильных повреждениях замените дефектные детали.
44. Проверьте посадочные места под подшипники в картере сцепления и в картере коробки передач. На этих поверхностях не должно быть следов износа или повреждений. В противном случае замените картеры.
45. Проверьте состояние роликовых подшипников. При повреждении дорожек качения, сепаратора или роликов и при обнаружении люфта в подшипнике замените его, установив на вал (радиальный зазор в подшипнике не должен превышать 0,07 мм).
46. Проверьте состояние штоков переключения передач. Погнутые штоки, с задирами, заусенцами или выработанными лунками под фиксаторы замените. Замените вилки, если они погнуты или изношены их лапки.
47. Проверьте сальники полуосей. Сальники не должны быть покороблены и иметь надрывы. Рабочая кромка должна быть ровной, без выровов, вмятин и наплывов резины. Пружина сальника не должна быть сломана и растянута. Дефектные сальники замените.
48. Также проверьте и при необходимости замените сальник первичного вала и сальник штока выбора передач.
49. Очистите магнит от частиц износа деталей. Если на магните имеются трещины или его магнитные свойства ослабли, замените магнит.
50. Тщательно очистите от старого герметика привалочные плоскости картеров сцепления и коробки передач и задней крышки. Соберите коробку передач в порядке, обратном разборке, с учетом следующего.
51. Перед установкой валов введите зубья их шестерен в зацепление и в таком положении установите их в картер сцепления.
52. Обратите внимание, как устанавливаются вилки на штоки переключения передач: 1 – шток с вилкой переключения 1-й и 2-й передач, 2 – шток с вилкой переключения 3-й и 4-й передач.
5 Обильно смажьте все трущиеся детали трансмиссионным маслом.
54. Не забудьте установить на место магнит.
55. Перед установкой картера коробки передач на картер сцепления и задней крышки на картер коробки передач нанесены на их привалочные плоскости по всему периметру герметик.
