09.02.2021 19 594 ВАЗ 2107

Автор:Иван Баранов

Рычаг переключения передач в автомобиле ВАЗ 2107 напрямую зависим от КПП, одновременно помогает руководить и переключает скорости.

Это не особо ломающаяся деталь коробки передач и редко требующая замены. Но периодически она происходит. В статье покажем как снять рычаг переключения передач на ВАЗ 2107.

[ Скрыть]

Как демонтировать рычаг КПП ВАЗ 2107

Если у Вас были проблемы с люфтом именно во втулках, то заранее нужно приобрести ремкомплект ручки кпп ваз 2107 и после её демонтажа.
Перед началом работ приготовьте отвертку.

• Установите коробку в нейтраль.
• Сдвиньте чехол.
• Выдавите отверткой запорную втулку демпфера вниз.
• Снимите стержень с набалдашником.

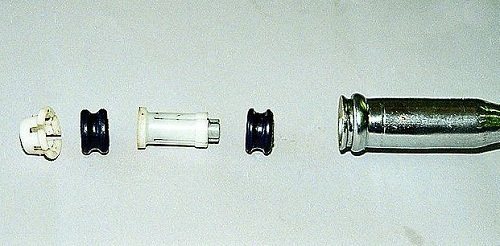

• Извлеките из него оставшиеся втулки.
• Замените их в обратном порядке как на картинке.

Перед установкой на место полностью соберите стержень с втулками, наденьте его не рычаг и резко ударьте вниз, чтобы посадить его на место.

Снятие-установка рычага КПП ВАЗ 2101-07.

Если необходимо заменить полностью кулису, то к отвертке добавьте ключ на 10 (лучше торцовый или головку):

• снимите декоративную панель;
• открутите пыльник;
• ключом на 10 открутите механизм;
• извлеките его из коробки.

После ремонта или при замене сборка производится в обратном порядке.

Качество ремкомплектов втулок оставляет желать лучшего и люфт стержня остается достаточно велик, поэтому некоторые вместо пластиковых и резиновых втулок просто подбирают по размеру простой шланг и крепят на него.

Крепление КПП ВАЗ-2107

Передняя часть коробки фиксируется на двигателе болтами крепления картера сцепления. При снятии КПП эти болты откручиваются в последнюю очередь. Снизу коробка поддерживается поперечиной или кронштейном, который крепится к кузову болтами и гайками на 13. Поперечина имеет такую деталь, как подушка: именно на ней лежит тело КПП. При износе подушки может появиться вибрация во время движения, поэтому она должна плотно прилегать к корпусу коробки передач. Подушка крепится к кронштейну двумя болтами на 13. Задняя часть КПП соединяется с карданным валом тремя болтами на 19.

Видео: как снять и поставить на место подушки КПП ВАЗ-2107

Замена подушки коробки ВАЗ 2107

Ивеко Еврокарго. Реставрация рычага переключения передач 1

Снятие и установка рычага КПП на ВАЗ 2107

Снятие, разборка и ремонт коробки передач ваз-2107
При управлении автомобилем, рычаг переключения передач ВАЗ 2107 нужен для того, чтобы иметь возможность варьировать скорость с помощью коробки передач. Как и любая деталь машины он подвержен неисправностям, поэтому эта статья о том как снять рычаг КПП ВАЗ 2107 и при необходимости отремонтировать или заменить.

Сам рычаг — это недлинный отрезок выходящий из механизма переключения (в обиходе кулиса), а его продолжение с набалдашником называется стержень. Если он сильно болтается, то это может привести к затрудненному переключению передач или он просто слетит с рычага. К таким последствиям приводит обычно тогда, когда переключение передач по каким-то причинам происходит тяжело или просто от времени разболталась распорная втулка демфера, или же дело в кулисе.

Как поменять рычаг КПП на ВАЗ 2107 своими руками

Необходимость замены ручки КПП ВАЗ 2107 может быть вызвана различными причинами. Так, в результате естественного износа внутренние втулки и часть рычага могут прийти в негодность, соответственно, переключение передач и станет затруднительным. Тяжелый ход переключения передач, проявляющийся хруст и посторонние звуки в районе кожуха являются первыми признаками неисправности. Так как втулки и шарниры выполнены из достаточно хрупкого пластика, поломка является лишь вопросом времени. Достаточно редки случаи, когда ломается непосредственно сам рычаг на видимой из салона стороне на протяжении своей длины. Такое явление может произойти из-за чрезмерного механического воздействие на ручку или аварии, в результате которой механизм будет сломан.

Когда и как часто нужно проводить ремонт КПП на ВАЗ 2107

Кпп на ваз 2107: устройство, неисправности, ремонт

(«Волжский автомобильный завод») даёт исчерпывающую информацию о том, когда и как часто нужно ремонтировать коробку переключения передач. Оказывается, как такового срока службы у этого механизма нет. Единственное, на чём настаивают инженеры АвтоВАЗа, так это на своевременной замене трансмиссионного масла:

1. После первых 2 тысяч километров пробега на новом автомобиле.
2. После 60 тысяч километров пробега.
3. Далее по необходимости, в зависимости от заботливости владельца и частоты использования авто.

Соответственно, никаких конкретных пожеланий и требований к профилактическим или ремонтным работам у завода нет. Однако, в любом случае, независимо от величины пробега, необходимо внимательно следить за всеми нюансами в «поведении» коробки, так как ремонт будет необходим при появлении малейших неисправностей.

В зимний период из-за перепадов температур коробка испытывает дополнительную нагрузку

Замена рычага КПП на ВАЗ 2101-ВАЗ 2107

Добро пожаловать! Рычаг КПП – он является одним из важных элементов при выборе скорости у автомобиля. На данный момент как таковых разновидностей рычагов продаётся много, и в связи с этим люди их меняют на тот который более всего удобен им, потому что встречаются люди которым нравятся длинные рычаги, а встречаются и такие кому нравятся лишь короткие. Но не всем известно как поменять данный рычаг на машине и поэтому специально для таких людей была подготовлена инструкция по замене рычага в картинках.

READ Как установить jar файл на компьютере

Примечание! Для замены рычага вам понадобиться лишь отвёртка!

Краткое содержание:

Когда нужно менять рычаг КПП? Многие люди рычаг заменяют по разным причинам, кто то из-за его деформации, а кто то его просто снимает чтобы укоротить потому что как правило на «Классиках» стоят длинные рычаги которые не очень всем нравятся в плане комфортабельности, но исключением выступает автомобиль «ВАЗ 2105» на котором с самого завода шёл рычаг более короткий.

описание и инструкция с видео

Генератор «калина»: разборка, схема, устройство и описание

Это не особо ломающаяся деталь коробки передач и редко требующая замены. Но периодически она происходит. В статье покажем как снять рычаг переключения передач на ВАЗ 2107.

Где находится

Размещен он в салоне машины, ниже приборной панели, справа от водителя (или слева, если машина праворульная). Используют его для переключения передач в КПП.

Рычаг переключения – деталь надёжная и устойчивая. Но из-за халатного и не бережного использования, она тоже ломается. Если резко начинаете хватать рычаг управления или давить на него, то ремонта не избежать. Перед началом замены в ВАЗ 2107, необходимо понять, как его снять с коробки.

Распространённые болезни – дребезжание и болтание ручки. Назовём это первой стадией. Если не устранить проблему сразу, в дальнейшем придётся полностью заменить элемент. К данной детали, как и к прочим в машине, нужно относиться бережно и спокойно. Не дёргать её, спешить и вдавливать в «кормушку». Если скорости не переключаются плавно и комфортно, то, вероятно, не выжали сцепление до конца, либо проблемы с коробкой. И ремонтировать нужно её, а не ручку.

Нам помогут:

• гаечный ключ;
• отвёртка.

Инструкция

1. Установите автомобиль ВАЗ 2107 на подставки.
2. Устраните систему выпуска и снимите термозащитный кран.
3. Предварительно стащите чехол с ручки.
   Снимаем чехол
4. Удалите стопорную скобу и шайбу. И выньте тягу переключения, она расположена сбоку.
5. Снизу поставьте гаечный ключи и прокрутите его на 90 градусов. Отожмите сферический вкладыш.
6. Вытяните ручку.
7. Смажьте вкладыш смазкой.
8. Установите ручку с вкладышем (стрелки должны показывать направление продольной оси).
9. Давите сверху на вкладыш. Зафиксируйте его.
10. Закрепите чехол так, чтобы стрелка указывала вперёд.
11. Положите шайбы и вставьте тягу. Закрутите скобу.
12. На место поставьте термозащитный кран, а также систему выпуска.
13. Закрепите чехол, оденьте рукоятку. Зафиксируйте состояние.

Теперь вы знаете, как произвести данную замену на ВАЗ 2107. Надеемся, что наша статья была полезна. Пускай ваш автомобиль работает долго и исправно.

Видео «Замена рычага КПП»

Предлагаем к просмотру видео, в котором показано как нужно менять рычаг.

Основные технические характеристики коробки ВАЗ 2107

КПП «семёрки» работает в связке со сцеплением. На ВАЗ 2107 устанавливается однодисковое сухое сцепление, имеющее всего одну (центральную) нажимную пружину. Этого вполне достаточно для удобного управления скоростями автомобиля.

Устройство достаточно много весит — 26.9 кг без масла.

Какую КПП можно поставить на «семёрку»

ВАЗ 2107 охотно будет работать как с четырёхступенчатой, так и с пятиступенчатой коробкой, поэтому какую именно модель выбрать — решает только водитель.

Если говорить об отечественных «ВАЗовских» коробках, то изначально «семёрка» комплектовалась именно четырёхступкой, поэтому всегда можно купить и установить именно этот агрегат. Главное достоинство такой коробки заключается в её повышенной работоспособности — водитель проезжает 200 — 300 тысяч километров, ни разу не вкладываясь в ремонт устройства. К тому же четырёхступка больше подходит для маломощных моторов 1.3 литра или для водителей, которые часто перевозят тяжёлые грузы на машине, так как коробка изначально рассчитана на большую тягу.

Пятиступенчатые коробки позволяют развить более высокую скорость. Это нравится более молодым водителям, так как на старте и на обгоне можно выжать из авто максимум мощности. Однако такие коробки с течением времени стали изготавливаться из низкокачественных материалов, поэтому не всегда есть чёткость переключений.

На ВАЗ 2107 можно установить и иностранные КПП. Больше всего подходят коробки от «Фиат», так как именно эта машина и стала прообразом отечественных моделей. Некоторые автолюбители устанавливают коробки от старых версий «БМВ», но процедура монтажа может занять много времени, так как изначально конструкция автомобиля не предусматривает нетиповые агрегаты.

При смене заводской коробки следует иметь ввиду, что новая КПП может не подойти по размерам и креплениям к ВАЗу

Самостоятельная замена рычага КПП ВАЗ 2107

Рычаг переключения передач ВАЗ 2107 служит для того, чтобы водитель имел возможность управлять автомобилем, что возможно при помощи коробки передач. Коробка передач, в свою очередь, представляет собой механизм, внутри которого имеются различного диаметра шестерни. Данное устройство является связующим звеном между двигателем и приводными колесам автомобиля. Для заднеприводных автомобилей, которым является и ВАЗ 2107, характерно расположение МКПП под самим рычагом. Для соединения рычага с коробкой не требуется дополнительная кулиса, как это свойственно для переднеприводных моделей автомобилей. Кулиса ВАЗ 2107 представлена в виде небольшой полусогнутой трубки, на которую надевается сам рычаг КПП

В материале уделим внимание вопросу о том, как выполнить его замену, а также особенности демонтажа

Как подтянуть ручник на Ваз 2107?

Рычаг переключения передач ВАЗ 2107 служит для того, чтобы водитель имел возможность управлять автомобилем, что возможно при помощи коробки передач. Коробка передач, в свою очередь, представляет собой механизм, внутри которого имеются различного диаметра шестерни. Данное устройство является связующим звеном между двигателем и приводными колесам автомобиля. Для заднеприводных автомобилей, которым является и ВАЗ 2107, характерно расположение МКПП под самим рычагом. Для соединения рычага с коробкой не требуется дополнительная кулиса, как это свойственно для переднеприводных моделей автомобилей. Кулиса ВАЗ 2107 представлена в виде небольшой полусогнутой трубки, на которую надевается сам рычаг КПП. В материале уделим внимание вопросу о том, как выполнить его замену, а также особенности демонтажа.

Признаки и причины поломки ручки КПП ВАЗ 2107

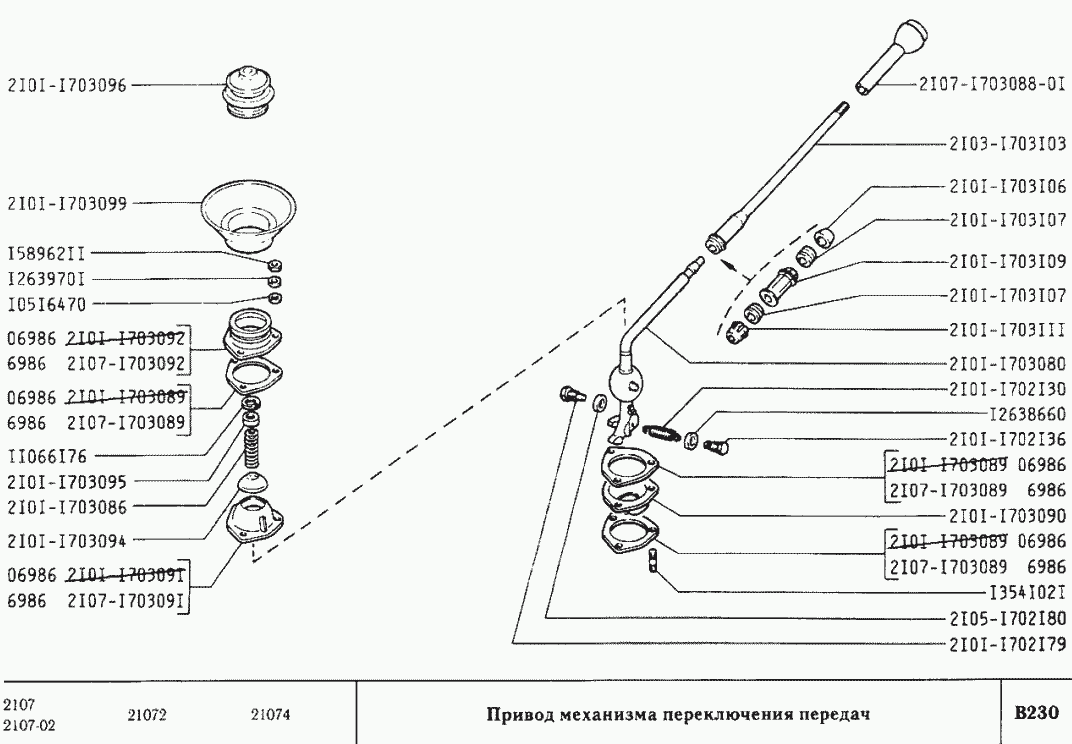

Схема рычага КПП

Механическая коробка передач позволяет осуществлять полный контроль над управлением транспортного средства. При помощи специального рычага осуществляется смена скоростных режимов. Следует выяснить, какие проблемы могут возникнуть с данным механизмом на коробке, каковы способы их устранения.

Среди признаков поломки рычага КПП на ВАЗ 2107 выделяются:

• невозможность или затрудненность смены скоростей;
• излишне свободный ход ручки;
• рычаг свободно вращается;
• активизируется другая передача.

Болтаться рычаг может из-за изношенной втулки. При деформации данной комплектующей запчасти нередко отмечается вибрация со стороны рукоятки. Расходник подлежит обязательной замене.

В случае наличия шума со стороны коробки, когда рычаг на нейтралке, при работающем моторе, автовладельцу целесообразно проверить состояние масла, подшипников. Менять масло стоит в соответствии с установленным регламентом.

Установка рычага КПП

Так как рычаг скоростей в салоне расположен неудобно. В частности, при переходе на 5 передачу водитель задевает колено переднего пассажира, ряд автовладельцев решают осуществить тюнинг данного устройства (укорачивание), либо можно приобрести изделие от другого авто, которое подходит по размеру (перенос рычага КПП).

На модель 2107 можно перенести кулису с «девятки». Однако при этом следует осуществить обрезку трубы (например, при помощи болгарки). В результате ход рукоятки становится короче, водителю удобнее осуществлять переключение. Таким образом, перенос ручки КПП автовладелец может осуществить самостоятельно. Процесс по замене данной запчасти не занимает длительного времени.

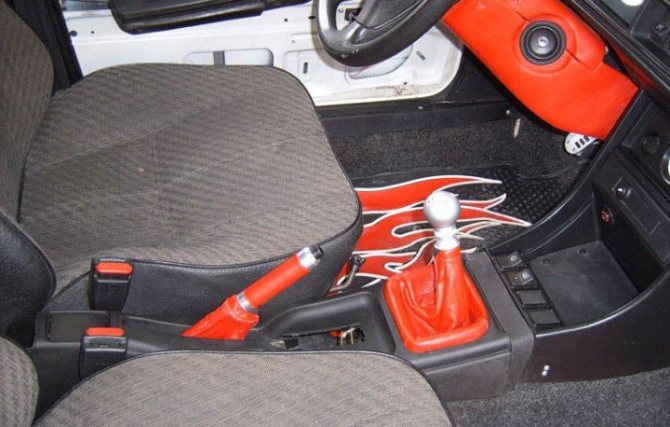

Тюнинг рычага

Рычаг скоростей расположен на «семерке» несколько неудачно, некоторые считают, что он длинноват, другие далеко тянуться и общее замечание при включении задней скорости к основным добавляется, что бьемся рукой о коленку пассажира.

Некоторые подбирают подходящие по размеру рычаги от иномарок и закрепляют их. Второе, и самое простое, при самостоятельной модернизация рукоятки, это просто сделать ее покороче. Для этого стержень рычага отпиливают на 5 — 7 см длины и заново нарезают резьбу.

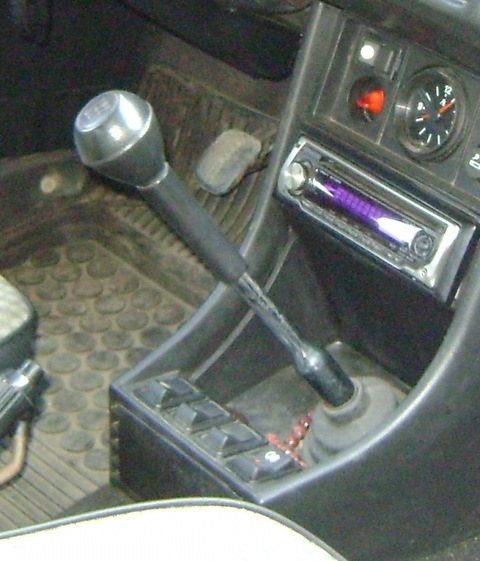

Самый радикальны способ тюнинга, это перенос рычага ближе к водителю и уменьшение его хода при переключении передач. Выглядит, при доводке до логичного конца, солидно.

Более подробно о такой процедуре прочитайте на сайте.

Приведенный» тюнинг рычага делает уникальным салон вашей машины, но не забывайте о безопасности вождения ведь приведенные примеры имеют свои плюсы и минусы и делать их или нет решать Вам.

ВНИМАНИЕ!
Электронный автокаталог запчастей предназначен для справочных целей! Наша компания продает не все запчасти, представленные в этом списке.
Если в правой колонке есть ссылка «Стоимость» — эти запчасти есть в активной продаже. Наличие на складах по деталям с ценой смотрите в карточке товара. Если в правой колонке нет ссылки «Стоимость» — такие детали мы не продаем и заказы на них не принимаем.

Расположение устройства и характеристики

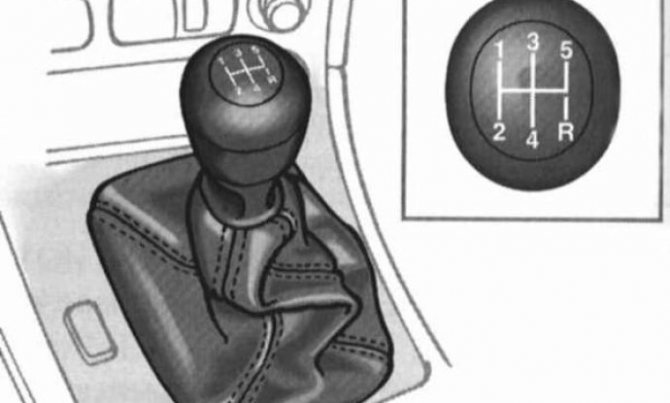

Рычаг КПП ВАЗ 2107 располагается непосредственно в салоне автомобиля. Применяется он для того, чтобы иметь возможность переключения передач во время передвижения. Выходит из строя рычаг коробки передач исключительно в редких случаях, а причиной этого является халатное отношение к изделию. Если изделие выходит из строя, то требуется осуществить его замену. Но прежде чем проводить замену, необходимо снять рассматриваемое изделие. Как снять его, а также провести замену на «семерке», выясним детальнее.

На «семерке» ручка переключения скоростей имеет частую болезнь – это дребезжание и болтание. Если устранить такую неисправность подручными средствами, то замена устройства не потребуется. Прежде чем приступать к замене устройства, потребуется выяснить точные причины неисправности. Ведь порой «барахлить» может не только рассматриваемая деталь, но и КПП или сцепление.

Особенности замены

Прежде чем приступать к замене, требуется запастись такими инструментами, как гаечные ключи и отвертка. Начинаем со следующих действий:

• Установить рычаг в нейтральное положение.
• После этого требуется сдвинуть верхний чехол вверх. Снимать чехол полностью нет необходимости.
• Следующий шаг – это необходимо сдвинуть в верхнюю часть чехол, который располагается снизу. Этот чехол еще называют термозащитным клапаном. На фото ниже он показан красной стрелкой.
• Теперь необходимо нажать на устройство, утопив его в нижнюю часть. После этого требуется вставить отвертку в нижнюю часть изделия, где находится пластиковая втулка. Втулка находится в самой нижней части устройства, как показано на фото ниже.
• Необходимо отвести запорную втулку в нижнюю часть, после чего снять изделие с коробки.
• Если устройство издает сильные вибрации, то его требуется заменить на новое. При этом можно поменять деталь на изделие меньшей длины, как на иномарках. Коротким прибором намного комфортнее управлять, нежели это делать стандартным изделием.

После того, как штатное изделие будет демонтировано, устанавливаем на его место новую рукоятку. Рассмотрим, что представляет собой установка.

Установка устройства на ВАЗ 2107

После того, как штатный механизм был извлечен, потребуется демонтировать резиновую втулку из него, если она осталась внутри. Чтобы снять втулку, нужно воспользоваться отверткой или крючком. Поддев втулку, вынимаем ее из устройства, как показано на фото выше.

Как поставить рычаг КПП

Все работы производятся в обратном порядке. В зависимости от модели некоторые нюансы могут меняться. Например, у «Пассатов» часто возникает проблема с установкой рычага на место. Причина кроется в том, что кнопка блокировки, которую необходимо зафиксировать, возвращается в исходное положение. Приходится отщёлкивать фиксатор изнутри ручки, чтобы установить ее на место.

Замена рычага АКПП неквалифицированным мастером чревата неправильной установкой, которая приводит к некорректной работе системы и сбоям показаний датчика. Обращение в специализированный сервис избавит от подобных последствий и исключит риск повторного ремонта.

Иногда владельцы автомобилей сталкиваются с проблемой снятия рычага переключения передач. Эту процедуру нужно проводить при замене сайлентблоков рычага или растяжки, а также при замене самого рычага. Растяжку снимается для замены сайлентблоков на ней или же для полной разборки передней подвески. Так как эти процедуры ремонта не являются очень тяжелыми, то можно произвести съем рычага самому, а не обращаться на СТО за помощью.

Совет:

работу желательно проводить при наличии смотровой ямы или подъёмника.

Как поставить КПП на место

Устанавливается на место КПП в обратном порядке.

Центровка диска сцепления

Если по ходу демонтажа коробки снималось сцепление, то перед установкой КПП на своё место потребуется центровка диска сцепления. Известно, что на «семёрке» (как и на остальной «классике») первичный вал коробки выступает за пределы КПП и приводится в движение посредством фередо — ведомого диска сцепления с помощью шлицов. Ещё дальше первичный вал располагается в подшипнике коленвала. Смысл центрирования заключается в том, что фередо должен попасть по центру подшипника коленвала. Если этого не произойдёт, установка первичного вала коробки будет невозможной: даже если попасть на шлицы, в подшипник вал не сядет.

Для центровки диска потребуется любой металлический стержень (оптимально — кусок старого первичного вала коробки передач). Фередо помещается внутрь корзины, после чего корзина подвешивается к корпусу двигателя. Стержень вставляется в отверстие и садится в подшипник. В таком положении корзина прочно закрепляется на корпусе.

Дело в том, что, как я уже сказал, КПП от классики практически вечные. Мосты могут меняться, двигатели, кузова, а коробка живёт дольше всех. И не бывает так, что она наполовину работает, либо работает, либо нет, поэтому, с разборки можно купить КПП в исправном состоянии вообще без дефектов. Можно купить, конечно, новую, но она уже сделана в России, а те, которые с разборок, они сняты с автомобилей советского производства, поэтому им я бы доверял больше.

Коля Гофман

Установка коробки и рычага управления КПП

Перед тем как ставить коробку передач на место, необходимо очистить первичный вал КПП и нанести на него слой смазки ШРУС-4. Все шаги по установке коробки на своё место являются зеркальным отражением пунктов, выполненных при разборке, т. е. осуществляется обратная последовательность действий. После установки следует залить требуемое количество масла в коробку.

Чтобы установить на место рычаг управления коробкой передач, необходимо разместить внутри корпуса рычага все снятые ранее втулки в обратной последовательности. После этого рычаг насаживается на механизм переключения передач и с помощью набивания фиксируется на нём. Далее восстанавливаются чехлы рычага и укладывается снятый коврик.

Видео: снятие и установка рычага управления КПП ВАЗ-2107

Если коробка передач ВАЗ-2107 снимается (тем более, устанавливается) впервые, лучше делать этого с помощью опытного специалиста, чтобы не вывести из строя какую-нибудь дорогостоящую деталь и не нанести травму самому себе. Если водителя беспокоят какие-либо шумы, вибрации или другие неисправности автомобиля, следует попытаться устранить их более доступными способами, и только если принятые меры не дали результата, приступать к ремонту КПП. Коробку ВАЗ-2107 принято считать достаточно надёжным, но одновременно и сложным агрегатом, поэтому её разборкой без опытного специалиста заниматься не рекомендуется.

Процесс снятия коробки

Чтобы провести процедуру снятия, автомобиль необходимо поместить на эстакаду, подъемник или смотровую яму, так как процесс трудоемкий и тяжелый. Снятие коробки невозможно без помощников, поэтому следует позвать пару человек желательно с опытом ремонта автомобилей.

Инструменты

Для проведения процедуры снятия коробки передач потребуются следующие инструменты:

• набор гаечных ключей, в котором должны быть ключи на «10», «13» и «19»;
• можно использовать накидные с головками тех же размеров, карданные шарниры с удлинителем, на который будут надеваться головки;
• пассатижи;
• плоская и крестовая отвертки;
• пинцет;
• воронку;
• емкость для масла;
• подпорка для коробки передач;
• чистые тряпки.

Как снять рычаг КПП ВАЗ 2107, собрать его или заменить. Тюнинг рычага.

При управлении автомобилем, рычаг переключения передач ВАЗ 2107 нужен для того, чтобы иметь возможность варьировать скорость с помощью коробки передач. Как и любая деталь машины он подвержен неисправностям, поэтому эта статья о том как снять рычаг КПП ВАЗ 2107 и при необходимости отремонтировать или заменить.

Сам рычаг — это недлинный отрезок выходящий из механизма переключения (в обиходе кулиса), а его продолжение с набалдашником называется стержень. Если он сильно болтается, то это может привести к затрудненному переключению передач или он просто слетит с рычага. К таким последствиям приводит обычно тогда, когда переключение передач по каким-то причинам происходит тяжело или просто от времени разболталась распорная втулка демфера, или же дело в кулисе.

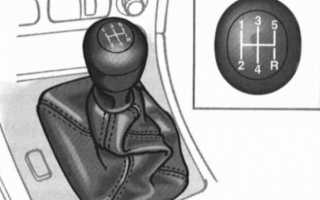

Расположение и устройство

Рычаг КПП ВАЗ находится в салне автомобиля справа от водителя. Прикрепляется он на рычаге кулисы с помощью втулок. Ломается он не часто, однако снимать его все таки приходится в случаях, например, когда коробку передач нужно снять .

Устройство рычага и механизма переключения передач

Как демонтировать рычаг КПП ВАЗ 2107

Если у Вас были проблемы с люфтом именно во втулках, то заранее нужно приобрести ремкомплект ручки кпп ваз 2107 и после её демонтажа.

Перед началом работ приготовьте отвертку.

• Установите коробку в нейтраль.
• Сдвиньте чехол.
• Выдавите отверткой запорную втулку демпфера вниз.
• Снимите стержень с набалдашником.
• Извлеките из него оставшиеся втулки.
• Замените их в обратном порядке как на картинке.

Перед установкой на место полностью соберите стержень с втулками, наденьте его не рычаг и резко ударьте вниз, чтобы посадить его на место.

Если необходимо заменить полностью кулису, то к отвертке добавьте ключ на 10 (лучше торцовый или головку):

• снимите декоративную панель;
• открутите пыльник;
• ключом на 10 открутите механизм;
• извлеките его из коробки.

После ремонта или при замене сборка производится в обратном порядке.

Качество ремкомплектов втулок оставляет желать лучшего и люфт стержня остается достаточно велик, поэтому некоторые вместо пластиковых и резиновых втулок просто подбирают по размеру простой шланг и крепят на него.

Тюнинг рычага

Рычаг скоростей расположен на «семерке» несколько неудачно, некоторые считают, что он длинноват, другие далеко тянуться и общее замечание при включении задней скорости к основным добавляется, что бьемся рукой о коленку пассажира.

Некоторые подбирают подходящие по размеру рычаги от иномарок и закрепляют их. Второе, и самое простое, при самостоятельной модернизация рукоятки, это просто сделать ее покороче. Для этого стержень рычага отпиливают на 5 — 7 см длины и заново нарезают резьбу.

Самый радикальны способ тюнинга, это перенос рычага ближе к водителю и уменьшение его хода при переключении передач. Выглядит, при доводке до логичного конца, солидно.

Более подробно о такой процедуре прочитайте на сайте.

короткоходная кулиса ваз 2107

Приведенный тюнинг рычага делает уникальным салон вашей машины, но не забывайте о безопасности вождения ведь приведенные примеры имеют свои плюсы и минусы и делать их или нет решать Вам.

Расположение и устройство рычага КПП ВАЗ 2107

Рычаг переключения КПП ВАЗ 2107 расположен непосредственно в центральной части салона на классическом месте в нижней части. Данный узел у модели выполнен из стального наконечника с пластиковым набалдашником, в длину рычаг достигает 40 см, что явно нетипично для современных автомобилей. Такая большая длина связана с архаичностью конструкции, низким расположением туннеля относительно посадки водителя, а также отчасти из-за заднего привода машины.

Со временем набалдашник истирается и приходит в негодность, так как выполнен из пластика посредственного качества. Поэтому многие владельцы проводят замену на нестандартные элементы различной формы. При этом положительной стороной конструкции и устройства данного узла является отсутствие вибраций на рычаге, которые являются большим недостатком иных моделей АвтоВАЗа. В части конструкции рычаг является классическим представителем технологий 70-х годов, так как внутренняя часть прикреплена к кулисе, трос отсутствует, переключение происходит путем переключения втулок и перемещения этой кулисы. В последующем кулиса передает момент на остальные агрегаты сцепления и непосредственно на коробку передач. Перемещение маховиков и изменение крутящего момента изменяют передачу. Внутреннюю часть и строение ручки прикрывает прорезиненный кожух, который также имеет свойство достаточно быстро изнашиваться. Именно с помощью данной детали водитель переключает передачи в зависимости от дорожной обстановки, в соответствии со схемой, расположенной на набалдашнике узла.

Как снять рычаг переключения передач на Ваз 2110

Для снятия рычага понадобятся только набор рожковых ключей, а также крестовая и шлицевая отвертки. Снимите защитный чехол и поднимите его вверх, чтобы закрепить на ручке рычага. Если получится, открутите ручку рычага и полностью снимите чехол. Ключом на «13» открутите гайку болта крепления рычага к кулисе (она уходит внутрь тоннеля). После чего ключом на «10» открутите гайки крепления пластиковой направляющей пластины (она прикручена к стенке тоннеля). Извлеките направляющую пластину, затем вставьте встык между верхней и нижней частями туннеля справа от рычага крестовую отвертку и выкрутите винт, который крепит пластмассовую направляющую к рычагу. Затем прижмите рычаг в положении нейтральной передачи до упора вправо и вытащите болт и направляющую. Снимите стопорное кольцо с чаши шаровой опоры и вытащите рычаг. Не тяните его при установленном кольце, это может привести к разрушению чаши.

Советы и рекомендации по замене рычага КПП ВАЗ 2107

При выборе деталей для замены вышедших из строя необходимо приобретать только оригинальные запчасти от производителя. Несмотря на простоту конструкции и простой ремонт изделия, при покупке контрафактного материала ресурс деталей низок. При использовании таких изделий вполне вероятны негативные проявления в движении в виде хруста, заклинивания включения передач, самопроизвольный переход на иные передачи, завывания в нижней части туннеля, что впоследствии может привести к возникновению аварийной ситуации.

Признаки критического износа детали

В процессе эксплуатации автомобиля цепной привод медленно растягивается. Деформации металлических сочленений не происходит — причина явления кроется в истирании шарниров каждого звена, образовании зазоров и люфта. В пределах 1—2 втулок выработка невелика, но умножьте величину зазора на 116 и получите заметное удлинение элемента в целом.

Как определить неисправность и степень изношенности цепи:

1. Первый симптом — посторонний шум, доносящийся из-под клапанной крышки. В особо запущенных случаях звук переходит в громкое тарахтение.
2. Снимите крышку клапанов и проверьте совпадение меток на звёздочке распределительного вала и шкиве коленвала с соответствующими выступами на корпусе. Если наблюдается сдвиг 10 мм и более, элемент однозначно растянут.
3. Произведите натяжку цепи, запустите мотор и снова выставьте метки. Если деталь существенно удлинилась, указанные мероприятия не дадут результатов — вылета плунжера не хватает, чтобы выбрать слабину.
4. При снятой клапанной крышке проверьте техническое состояние успокоителя. Иногда слишком растянутый цепной привод попросту обрывает его накладку либо всю деталь целиком. Металлические и пластиковые осколки падают в масляный картер.

Однажды в процессе диагностики мотора «шестёрки» пришлось наблюдать такую картину: удлинившаяся цепь не только оборвала успокоитель, но и проделала глубокую канавку в корпусе головки цилиндров. Дефект частично затронул плоскость прилегания клапанной крышки, но трещины и протечки моторного масла не образовались.

Цепь, растянутая на 1 см и больше, способна перескочить на 1—4 звена по шестерёнкам. Если элемент «перепрыгнул» на одну секцию, нарушаются фазы газораспределения — мотор сильно вибрирует на всех режимах работы, значительно теряет мощность и часто глохнет. Явный симптом — выстрелы в карбюратор либо выхлопную трубу. Попытки настройки зажигания и регулировки топливоподачи бесполезны – «тряска» двигателя не прекращается.

Когда цепь смещается на 2—4 зуба, силовой агрегат глохнет и больше не заводится. Худший сценарий — удар поршня по тарелкам клапанов вследствие большого сдвига фаз газораспределения. Последствия — разборка и дорогостоящий ремонт мотора.

Регулировка смеси карбюратора

Для окончательного ответа, как отрегулировать карбюратор ВАЗ 2106, необходимо установить его холостые обороты. Такая регулировка смеси карбюратора ВАЗ 2106 производится следующим образом:

1. Производим запуск силовой установки и прогреваем его до рабочего состояния 90 градусов.
2. Находим на корпусе изделия болты качества и количества смеси.
3. Эти болты необходимо закрутить до конца, а затем повернуть в обратную сторону на 2-3 об. После этого проводим регулировку смеси карбюратора при помощи этих винтов и выставляем требуемый холостой ход.
4. Для достижения этого требуется винтом качества смеси медленно делать смесь «бедной», а винтом количества – уменьшать обороты мотора.

Для наглядности и понимания технологии процесса можно посмотреть регулировку карбюратора ВАЗ 2106 на фото, которые выложены на нашем сайте

Следует помнить, что регулировка смеси карбюратора имеет важное значение не только для нормализации расхода топлива, но и для корректной работы легкового автомобиля.

Ручка КПП ВАЗ 2107: как снять, перенос рычага

ВАЗ 2107 или «Жигули» – это отечественный автотранспорт, который оснащается механическим вариантом трансмиссии, мягкой подвеской. Мощность машины может превышать 70 л.с. Данная версия авто построена на платформе знаменитого ВАЗ 2101.

Признаки и причины поломки ручки КПП ВАЗ 2107

Схема рычага КПП

Механическая коробка передач позволяет осуществлять полный контроль над управлением транспортного средства. При помощи специального рычага осуществляется смена скоростных режимов. Следует выяснить, какие проблемы могут возникнуть с данным механизмом на коробке, каковы способы их устранения.

Среди признаков поломки рычага КПП на ВАЗ 2107 выделяются:

• невозможность или затрудненность смены скоростей;
• излишне свободный ход ручки;
• рычаг свободно вращается;
• активизируется другая передача.

Болтаться рычаг может из-за изношенной втулки. При деформации данной комплектующей запчасти нередко отмечается вибрация со стороны рукоятки. Расходник подлежит обязательной замене.

В случае наличия шума со стороны коробки, когда рычаг на нейтралке, при работающем моторе, автовладельцу целесообразно проверить состояние масла, подшипников. Менять масло стоит в соответствии с установленным регламентом.

Процедура снятия рычага переключения передач

Как снять рычаг КПП с ВАЗ 2107? Для осуществления данной процедуры необходима отвертка. Также, нужен ремкомплект.

Чтобы осуществить демонтаж рычага КПП ВАЗ, следует выполнить следующие действия:

1. Ручку переводим в нейтраль (N).
2. Сдвигаем чехол.
3. Извлекаем втулку демпфера вниз (необходима отвертка).
4. Чтобы извлечь втулки, демонтируется стержень с набалдашником.
5. Замена изношенных запчастей осуществляется в обратном порядке.

Как правило, если необходимо демонтировать кулису, требуется ключ. Данная процедура начинается со снятия декоративной панели, далее следует демонтаж пыльника. Чтобы изъять устройство нужно при помощи инструмента его открутить. В случае деформации частей кулисы, целесообразно осуществление их замены.

Установка рычага КПП

Так как рычаг скоростей в салоне расположен неудобно. В частности, при переходе на 5 передачу водитель задевает колено переднего пассажира, ряд автовладельцев решают осуществить тюнинг данного устройства (укорачивание), либо можно приобрести изделие от другого авто, которое подходит по размеру (перенос рычага КПП).

ВАЗ 2105 ЖиЖа — Гидропалка + перенос рычага КПП

На модель 2107 можно перенести кулису с «девятки». Однако при этом следует осуществить обрезку трубы (например, при помощи болгарки). В результате ход рукоятки становится короче, водителю удобнее осуществлять переключение. Таким образом, перенос ручки КПП автовладелец может осуществить самостоятельно. Процесс по замене данной запчасти не занимает длительного времени.

Как отремонтировать КПП на ВАЗ 2107

На ВАЗ «старого» образца устанавливалась четырёхступенчатая коробка, на ВАЗ «нового» образца — пятиступенчатая. Однако работа с тем и другим механизмом мало чем отличается друг от друга. Суть ремонтных работ заключается в выполнении следующих этапов:

1. Демонтаж коробки с автомобиля.
2. Разборка КПП на составляющие детали.
3. Замена вышедших из строя элементов на новые.
4. Сборка коробки.
5. Монтаж КПП на автомобиль.

С таким дефектом вал не сможет корректно работать, что сразу же скажется на удобстве переключения передач

Подготовка инструментов

Для проведения всех вышеперечисленных работ потребуется заранее подготовить:

• головки на 13 и 17;
• удлинитель к головкам;
• крестообразная отвёртка;
• плоская отвёртка с тонким лезвием;
• плоская отвёртка с мощным плоским лезвием;
• ударная отвёртка;
• пинцет;
• гаечные ключи на 13 (2 шт), на 10, на 17, на 19 и на 27;
• съёмник стопорных колец (или плоскогубцы);
• молоток.

Как снять КПП

Ремонтировать коробку можно только после её демонтажа с автомобиля, поэтому потребуется запастись терпением и временем. Ремонт КПП — дело явно непростое и небыстрое.

Чтобы снять коробку с ВАЗ 2107, потребуется загнать машину на яму или смотровую площадку. Вариант с поддомкрачиванием не подойдёт, так как невозможно будет выполнить все этапы работы:

1. Снять провод с отрицательной клеммы аккумулятора.
2. Первый этап работы проводится непосредственно из салона. Нужно для удобства снять панель, в которой размещается радиоприёмник.
3. Нажать на рычаг переключения передач, вставить плоскую отвёртку в отверстие запорной втулки коробки.
4. Действуя отвёрткой, потянуть втулку на себя.
5. Отсоединить стержень с рычага переключения передач.
6. Пинцетом зацепить кромку вставки демпфера и извлечь её.
7. Двумя плоскими отвёртками разжать лепестки вставки демпфера, развести их в стороны.
8. После чего снять с рычага передач сам демпфер и втулки.
9. В салоне подвинуть коврик для ног в районе КПП.
10. Крестовой отвёрткой отвернуть четыре самореза на крышке коробки.
11. Снять крышку с рычага переключения передач.
12. Второй этап работы проводится непосредственно под автомобилем. Первым делом демонтируется труба выпускного коллектора от коробки.
13. Отсоединить механизм сцепления.
14. Сразу же снять все подключения от КПП (заодно можно проверить целостность проводов).
15. Отсоединить карданную передачу.
16. Снять механизм крепления гибкого вала от спидометра.
17. Вывернуть два болтовых соединения на боковой крышке КПП.
18. Снять коробку с машины.
19. Подложить под корпус коробки что-то прочное и устойчивое, так как она может выпасть.

Видео: инструкция по демонтажу

Корпус коробки весит более 20 кг, поэтому лучше попросить помощи у знакомых, чтобы безопасно снять её с автомобиля

Как правильно разобрать коробку

Ремонтные работы КПП возможны только после выявления реальной причины поломки. Поэтому необходимо будет правильно и безопасно для каждого компонента коробки разобрать устройство и произвести дефектовку.

Чтобы процесс разборки прошёл быстро и без помех, рекомендуется сразу подготовить следующие инструменты:

• ударная отвёртка;
• гаечный ключ на 10;
• торцевой ключ на 13;
• трёхзахватный съёмник;
• тиски;
• пинцет;
• динамометрический ключ.

Разумеется, по мере необходимости нужны будут и прокладки, и сальники, и те детали, которые были выбракованы в процессе работы.

В устройстве коробки много как крупных, так и мелких деталей

Порядок работы

Разбирать коробку своими силами в гаражных условиях — задача вполне выполнимая. Однако работа потребует максимального сосредоточения и внимания:

1. После снятия КПП с автомобиля рекомендуется промыть корпус от грязи. Можно даже использовать керосин или уайт-спирит, чтобы поверхность коробки точно стала чистой.
2. Снять колокол (кожух).
3. Перевернуть коробку и выкрутить болты крепления крышки.
4. Извлечь из задней крышки заглушку блока шестерёнок.
5. Вытащить пинцетом стопорное кольцо.
6. Выпрессовать подшипник блока шестерёнок.
7. Выпрессовать подшипник передачи заднего хода.
8. Извлечь сальник вторичного вала.
9. Вытащить упорную шайбу заднего подшипника вторичного вала.
10. Выпрессовать этот подшипник.
11. Снять шестерню привода спидометра, за ним вытащить роликовый шарик (фиксатор).
12. Отвернуть болт крепления вилки включения передач.
13. Заблокировать валы, вставив между ними толстый болт или мощную отвёртку.
14. Проворачивая первичный вал, вытянуть его на себя вместе с шестернями и подшипниками.
15. Затем вытащить вторичный вал.
16. Промежуточный вал выходит легко.

Как Укоротить Рычаг КПП На Ваз 2107

Сокращенное название
рычагкоробка передачVAS2107
. Продолжительность: 1:06 7k и Audi A4 5666 просмотров.

1 Как вариант, вы можете переместить рычаг коробка передач
на
сам, но обычно есть дерьмо

на 2107

Там без декораций
рычаг
идет прямо
коробка
и непосредственно двигает вилочные тяги. Для сравнения снимаем верх
рычаги
и попробуйте подключиться

на спортивных состязаниях шпоры коробка

наоборот
рычаг
вытянут, чтобы держать руку от руля. так как тебе это нравится

Рычаг переключение
шестерниВАЗ2107
нужно было уметь переключать передачи с передачей. Он также подвержен сбоям, поэтому эта статья о том, как их устранить.
рычагкоробка передачВАЗ2107
и отремонтируйте или замените при необходимости.

Я не предлагаю порез
рычаг
,Я предлагаю переместить его обратно, внимательно прочитать,

Результаты поиска дляв качестве
порез
ручка
коробка передачнаVAS2107
».

Но я думаю о 4-х минутной или полонезовской передаче рычаги

может быть реализовано аналогично.

Self-замена рычаги
коробка передачВАЗ2107
. Рычаг
переключениешестерниВАЗ2107
служит для того, чтобы водитель мог управлять автомобилем, что возможно с помощью трансмиссии. Коробка передач, в свою очередь, представляет собой механизм.

Это было необратимое желание порез
рычагкоробка передач
(2106), но мучительно долго.

Один болт включен рычаги
коробка передач
, а второй внизу, возле крыльев крепления к коробке
шестерни
.

Нужно снять рычаг или он может быть на месте? Как много порез

? Зачем покупать ручку от 10 или 15?

Добро пожаловать! Рычаг
коробка передач
— Это один из важных элементов при выборе скорости транспортного средства. Оба сейчас

You may also like

Рычаг

обеспечивает
переключениешестерникоробка передач
прямо к водителю. Этот узел считается относительно надежным в

Рекомендуется сделать рычаг
подштанникипереключениешестерни
Размер 260 мм измеряется от центра петель, не считая ручек

На первый взгляд такая деталь как рычаг
подштанникишестернинаВАЗ
2101-
2107
не может сломаться

Видео: Как уменьшить рычаг переключения передач до ВАЗ 2107

Укороченный рычаг кпп ваз 2101-07 (Классика)

Отпиливать Рычаг
коробка передачнаVas2107
-2101 бол. Контакты для сотрудничества (спонсоры, рекламные предложения)

редуктор ваз 2101-2107 clubturbo dftz. ВАЗ

—
2107
ВЫПУСКАЕТ ручку переключения передач и ручной тормоз; ВАЗ 2107 УРОК И СЛУЖБА ЮРКИ28.

Как снять коробку (КПП) ВАЗ-классик. Мошенник. За кулисами или короткие за кулисами. Гидравлическая и сценическая экипировка по классике. Отпиливать Рычаг
коробка передачнаVas2107
-2101 или нет! от автосервиса.

Рычаг
коробка передач
, Установлен на IL ODA, такой же, как на машине
ВАЗ
-2101-
2107
, поэтому дизайн точно такой же.

Господа, подскажите что делать? откололась рычаг
переключениешестернинаВАЗ2107
(5 ступеней), купил новый, начал разбирать все по порядку, открутил маленький круг за кулисами, вытащил сломанный
рычаг
и 3 из них попали внутрь.

Рычаг
коробка передачВАЗ2107
находится прямо в машине. Это используется, чтобы сделать это возможным
переключениешестерни
во время вождения. Не работает
рычагподштанники
передачи только в редких случаях.

ВАЗ
2107
Настройка Turbo 300 HP — Amag (TurboFoot Race). Nelsonsharap. 14:30
ВАЗ
—
2107
Изменения обрабатывают передачу
коробка передач
и стояночный тормоз.

редуктор ваз 2101-2107 clubturbo dftz. ВАЗ

—
2107
ВЫПУСКАЕТ ручку переключения передач и ручной тормоз; ВАЗ 2107 УРОК И СЛУЖБА ЮРКИ28.

Как снять коробку (КПП) ВАЗ-классик. Мошенник. За кулисами или короткие за кулисами. Гидравлическая и сценическая экипировка по классике. Отпиливать Рычаг
коробка передачнаVas2107
-2101 или нет! от автосервиса. сдвиг рычага
переключение
ВАЗ 1207. Ангельские глаза
VAS2107
(Семь).

Рычаг переключение
шестерниВАЗ2107
служит для того, чтобы водитель мог управлять автомобилем, что возможно с помощью трансмиссии.
