Современные автомобили оснащаются разными типами трансмиссий. Это может быть автоматическая со всеми известным «бубликом-гидротрансформатором», бесступенчатый вариатор, DSG (концерн «Ауди»), типтроник и так далее. Но как бы ни совершенствовались коробки передач, одной из самых надежных по праву считается классическая «механика». Таковой оснащаются все автомобили отечественного производства. Исключение составляют последние поколения «Калины» и «Веста» в топовых комплектациях, где устанавливается автоматическая КПП. ВАЗ-2114, вне зависимости от года выпуска и комплектации, всегда оснащался «механикой». Что же, давайте рассмотрим ее устройство, принцип работы и особенности эксплуатации.

Устройство

Конструкция трансмиссии ВАЗ-2114 предполагает наличие следующих элементов:

• Шестерни коробки.
• Валы. Их несколько. Это первичный, вторичный и промежуточный.
• Синхронизаторы.
• Передача заднего хода. Она состоит из дополнительной шестерни и вала.
• Рычаг переключения скоростей.
• Картер трансмиссии.
• Сливное и заливное отверстие для масла.
• Щуп и сапун.

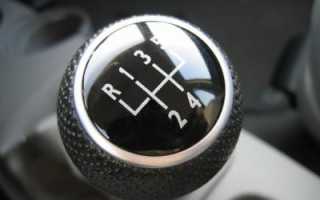

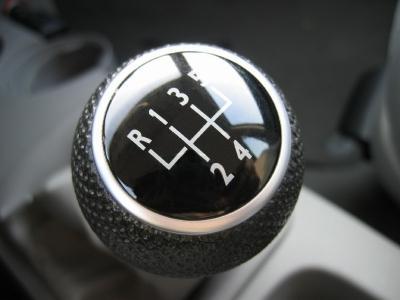

Схема переключения передач находится на рычаге.

Как видите, все довольно просто и понятно. Кстати, на первых поколениях «Самары» использовались 4-ступенчатые коробки. Но сейчас их редко можно встретить. Итак, давайте рассмотрим подробно конструкцию КПП ВАЗ-2114 «Самара-2». Все основные узлы трансмиссии содержатся в картере. Он надежно крепится на двигателе автомобиля. Также в нем находится масло. При работе шестерен зубья коробки передач сильно нагреваются. Без смазки их ресурс существенно сокращается. Поэтому в картере имеется от двух до четырех литров масла в зависимости от типа автомобиля. На КПП ВАЗ-2114 рекомендуется использовать 3.3 литра трансмиссионной смазки. Итак, продолжим изучать устройство. Что касается валов, они при работе агрегата, вращаются в подшипниках и имеют набор из пяти шестерен с разным передаточным числом. Для того чтобы каждая передача включалась четко и плавно, предусмотрены синхронизаторы. Они сглаживают удары от вращающихся шестерен при включении определенной скорости. Переключение передач выполняет рычаг КПП, связанный с кулисой. Она подводится непосредственно в коробку. Также в конструкции трансмиссии есть блокировочное устройство, которое предотвращает самопроизвольное выключение передачи и замковой механизм. Он предотвращает включение сразу нескольких скоростей в коробке.

Ремонт коробки передач, этапы снятия и установки коробки лада 2115, инструкции по разборке и сборке дифференциала лада 2114, замена шестерней в коробке автомобиля ваз 2113, ваз 2115, ваз 2114. Раздел по ремонту трансмиссии лада 2114, сцепления, привода колес. Ремонт дифференциала лада 2115, вторичного вала и первичного вала лада 2113.

Промойте коробку передач лада самара 2, не допуская попадания воды в картер, и установите ее на стенд для разборки. Снимите кронштейн подвески силового агрегата и кронштейн крепления троса выключения сцепления.

Коробка передач: 1 – подшипник выключения сцепления; 2 – направляющая втулка; 3 – первичный вал; 4 – роликовый подшипник вторичного вала; 5 – вторичный вал; 6 – стопорное кольцо; 7 – ось сателлитов; 8 – ведущая шестерня привода спидометра; 9 – заглушка транспортная; 10 – сальник привода колеса; 11 – роликовый конический подшипник дифференциала; 12 – шестерня полуоси; 13 – сателлит; 14 – коробка дифференциала; 15 – картер сцепления; 16 – ведомая шестерня главной передачи; 17 – пробка сливного отверстия; 18 – регулировочное кольцо; 19 – ведомая шестерня I передачи вторичного вала; 20 – синхронизатор I и II передачи в сборе; 21 – ведомая шестерня II передачи вторичного вала; 22 – стопорное кольцо; 23 – упорное полукольцо; 24 – ведомая шестерня III передачи вторичного вала; 25 – синхронизатор III и IV передачи в сборе; 26 – ведомая шестерня IV передачи вторичного вала; 27 – игольчатый подшипник шестерен вторичного вала; 28 – шариковый подшипник вторичного вала; 29 – упорная пластина; 30 – ведомая шестерня V передачи вторичного вала; 31 – синхронизатор V передачи в сборе; 32 – гайка; 33 – упорная шайба; 34 – ведущая шестерня V передачи первичного вала; 35 – задняя крышка картера коробки передач; 36 – шариковый подшипник первичного вала; 37 – картер коробки передач; 38 – роликовый подшипник первичного вала; 39 – сапун; 40 – сальник первичного вала

Отвернув гайки, снимите заднюю крышку 35 картера коробки передач ваз 2113 и уплотнительную прокладку. Застопорите первичный вал приспособлением 41.7816.4070 и отверните гайки 32 с первичного 3 и вторичного 6 валов. Отверните болт крепления вилки V передачи на штоке и снимите со шлиц вторичного вала синхронизатор 31 V передачи в сборе, вилку V передачи, шестерню 30 с игольчатым подшипником Спрессуйте втулку шестерни V передачи и снимите шайбу 33. Затем спрессуйте шестерню 34 с первичного вала. Ударной отверткой отверните винты крепления и снимите упорную пластину 29 и установочные кольца с подшипников 28 и 36 первичного и вторичного валов. Отверните четыре пробки фиксаторов и выньте из гнезд пружины и шарики фиксаторов. Отверните болт и гайки крепления картера коробки передач к картеру сцепления и снимите картер со шпилек. Отвернув болты крепления вилок на штоках переключения передач ваз 2114, снимите штоки и вилки. Выньте ось и снимите промежуточную шестерню заднего хода.

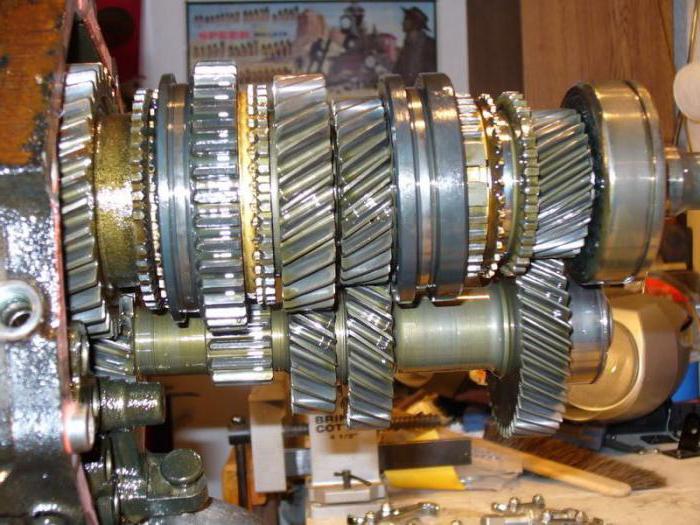

Снятие первичного и вторичного валов

Выньте одновременно первичный и вторичный валы из роликовых подшипников картера сцепления ваз 2115, а затем снимите дифференциал. Выпрессуйте наружные кольца подшипников валов и дифференциала из картера сцепления, используя съемники 67.7801.9529 и 67.7801.9530.

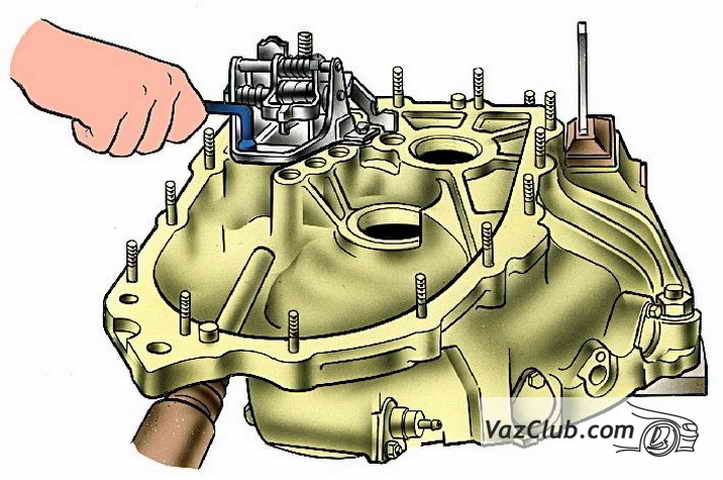

Снятие механизма выбора передач

Отверните болты крепления механизма выбора передач и снимите его. Отверните винт крепления рычага выбора передач ваз 2113, ваз 2114, ваз 2115, снимите его со штока, а шток выньте из картера сцепления.

ПРИМЕЧАНИЕ Без необходимости не снимайте со штока выбора передач шарнир и рычаг выбора передач, так как конические винты их крепления установлены на специальном клее.

Детали вторичного вала: 1 – гайка; 2 – упорная пластина; 3 – скользящая муфта синхронизатора V передачи; 4 – ступица скользящей муфты; 5 – блокирующее кольцо синхронизатора; 6 – шестерня V передачи; 7 – дистанционное кольцо игольчатого подшипника; 8 – игольчатый подшипник; 9 – втулка шестерни V передачи; 10 – упорная шайба; 11 – шариковый подшипник; 12 – упорная шайба; 13 – втулка шестерни IV передачи; 14 – шестерня IV передачи; 15 – скользящая муфта синхронизатора III и IV передач; 16 – ступица скользящей муфты; 17 – шестерня III передачи; 18 – стопорное кольцо; 19 – упорные полукольца вторичного вала; 20 – шестерня II передачи; 21 – скользящая муфта синхронизатора I и II передач с зубчатым венцом заднего хода; 22 – стопорное кольцо ступицы синхронизатора; 23 – ступица скользящей муфты синхронизатора I и II передач; 24 – пружина синхронизатора; 25 – сухарь; 26 – фиксатор; 27 – шестерня I передачи; 28 – роликовый подшипник

При необходимости разборки вторичного вала ваз 2114, ваз 2115, ваз 2113 зажмите его в тисках с накладками из мягкого материала и универсальным съемником спрессуйте шариковый подшипник с вала. Аналогично спрессовывается подшипник с первичного вала. Затем снимите с вторичного вала ведомые шестерни IV, III, II и I передач и синхронизаторы в сборе в порядке, указанном на рис. 3.14. Снимите стопорное кольцо ступицы синхронизатора I и II передач. Синхронизаторы в сборе спрессуйте на прессе или съемником А. 40005/ 1/ 6. При необходимости разберите синхронизаторы.

ПРИМЕЧАНИЕ Без необходимости не разбирайте вторичный вал и не спрессовывайте синхронизаторы в сборе с вала, чтобы не уменьшить натяг в шлицевом соединении. Не разбирайте без необходимости синхронизаторы, чтобы не нарушить правильную сборку. Не выпрессовывайте из картера сальники, если они не изношены и не повреждены.

Разберите дифференциал в следующем порядке:

Дифференциал ваз 2115 в сборе: 1 – ось сателлитов; 2 – стопорное кольцо; 3 – полуосевые шестерни; 4 – ведущая шестерня привода спидометра; 5 – коробка дифференциала; 6 – сателлит; 7 – ведомая шестерня главной передачи

– при необходимости замены ведомой шестерни отверните болты ее крепления и спрессуйте шестерню 7 (рис. 3.15) с коробки 5 дифференциала; – снимите стопорное кольцо 2 с оси 1 сателлитов и выпрессуйте ось; – выньте из коробки дифференциала полуосевые шестерни 3 и сателлиты 6; – если необходимо, то спрессуйте подшипники с коробки дифференциала, используя упор 67.7853.9582 и универсальный съемник.

Детали механизма выбора передач ваз 2114: 1 – шток выбора передач; 2 – рычаг штока выбора передач; 3 – корпус механизма выбора передач; 4 – трехплечий рычаг выбора передач; 5 – блокировочные скобы; 6 – ось рычага выбора передач; 7 – направляющая ось блокировочных скоб; 8 – вилка включения заднего хода; 9 – фиксатор; 10 – упорная шайба; 11 – пружина

При необходимости разберите механизм выбора передач, для чего отверните гайку крепления оси 6 рычага выбора передач ваз 2115 и снимите стопорные кольца с оси вилки заднего хода и с оси 7 блокировочных скоб, снимите вилку 8 заднего хода, рычаг 4 выбора передач в сборе с блокировочной скобой 5, ось 6 рычага и пружину 11 с упорной шайбой 10. При необходимости снимите привод спидометра, для чего отверните гайку его крепления и, поддерживая валик ведомой шестерни, выньте привод спидометра.

Алгоритм работы шестерен

Благодаря этим деталям происходит восприятие и передача крутящего момента от маховика двигателя дальше на колеса. Каждая шестерня имеет разное количество зубьев и передаточное число. С каждой последующей передачей оно снижается.

Таким образом, чем ниже показатель передаточного числа, тем выше скорость вращения колес. При этом крутящий момент снижается. То есть наиболее тяговитыми можно назвать первую и заднюю передачи.

https://youtube.com/watch?v=K0nJoc1nzYA

ремонт и разборка коробки ВАЗ 2114

Ремонт КПП ВАЗ 2115(2110,2111,2112).разборка коробки переключения передач

Трансмиссия ВАЗ 2114

Схема трансмиссии автомобилей ВАЗ достаточно проста. Она включает сцепление, коробку передач и передний привод.
Устройством, которое первым стоит в цепочке трансмиссии между ДВС и колесами и принимает на себя крутящий момент от двигателя, является сцепление. На этой машине оно однодисковое, сухое, замкнутое, с нажимной пружиной и демпфером на ведомом диске. Привод — тросовый, без зазора между подшипником и нажимной пружиной. Управляется педалью, установленной на одной оси с педалью тормоза.

Нормальным считается ход педали от верхнего положения до упора в коврик пола — равным 135 миллиметрам. В процессе эксплуатации и по мере износа накладок ведомого диска этот ход может увеличиваться и составить 160 мм. Это считается допустимым, но превышать это расстояние не рекомендуется, возможна ситуация, когда сцепление начнет «вести» из-за плохого контакта ведущего и ведомого дисков.

В этом случае рекомендуется регулировка сцепления, которую можно выполнить самостоятельно. Для этого необходимо, в подкапотной части машины, на наконечнике привода сцепления, вращать гайку, контролируя ход педали, когда будет достигнут нужный результат, требуется затянуть контргайку, зафиксировав тем самым нужное положение педали.

Завершающая часть трансмиссии ВАЗ 2114 — это привод передних колес. Для каждого колеса имеется два шарнира угловых скоростей, наружный и внутренний. Они приводятся в движение через вал привода колес. На правое колесо он выполнен из трубы, а на левое — из прутка. В случае выхода из строя, шарниры угловых скоростей не ремонтируются, их требуется менять полностью.

разборка КПП ваз 2108-2114

Выбор 2016 смотреть онлайн трейлер фильма

Сделай Самый Сложный Выбор. Видео Тест

Задняя

Что касается последней, ее передаточное число составляет 3.53. Задняя скорость обеспечивает вращение вала трансмиссии в противоположную сторону. Для этого ей нужен дополнительный вал с отдельной шестерней. В результате число пар шестерен меняется на нечетное, а крутящий момент меняет свое направление. Также данная передача лишена синхронизатора – на скорости ее включить не получится. КПП ВАЗ-2114 имеет передачу с равным передаточным числом, которое составляет 0,941. Это четвертая скорость. Таким образом, вторичный вал трансмиссии вращается с таким же усилием, как и вторичный. То есть угловая скорость вращения двух элементов одинакова. Ее автомобилисты называют «прямой».

https://youtube.com/watch?v=wYq73nqyQes

ШУМИТ СЦЕПЛЕНИЕ ПРИ НАЖАТИИ. ЗАМЕНА ВЫЖИМНОГО ПОДШИПНИКА (ваз 2114)

как снять коробку передач

ВСЕ О КПП

Схема, устройство кпп ваз 2110. замена подушки, признаки неисправности

Модели ВАЗ 2113, 2114, 2115, оснащены пятиступенчатой механической КПП.

«СОСТАВ» КПП

В целом, коробка передач на ВАЗ, состоит из двух блоков: корпус (в него входят картера сцепления и коробки, а также задняя крышка), и внутренняя часть (передаточные числа, дифференциал и главная пара).

Рассмотрим внутреннее устройство КПП. Главная пара – это главная передача (также ее называют основным валом коробки). Она служит для снижения оборотов, которые передает силовой агрегат. Средняя «работоспособность» вала – уменьшение числа оборотов в четыре раза. К примеру, при крутящем моменте силового агрегата в четыре тысячи оборотов в минуту, главная пара «выдает» лишь одну тысячу оборотов соответственно.

Другим важным компонентом внутреннего устройства КПП являются передаточные числа. Передаточные числа, это шестерни, каждая из которых отвечает за «свою» передачу. Автомобили, произведенные в Тольятти, обыкновенно имеют следующие параметры передаточных чисел:

1. 1-я : 3,636
2. 2-я: 1,95
3. 3-я: 1,357
4. 4-я: 0,941
5. 5-я: 0,784
6. Задний ход: 3,53

Основной частью кпп ваз 2114 , является кулиса (деталь используется при переключении передач).

Кулиса

Разработанная в 80-х годах прошлого столетия, кулиса имеет множество недостатков, среди которых и плохая «интерактивность» при переключении скоростей (передачи могут не включаться с первого раза, постоянно заедать, плохо заходить). От длины кулисы зависит скорость переключения передач. Обыкновенно, спортивные авто оснащаются укороченной версией кулисы, это позволяет решить многие проблемы с переключением передач, прибавить автомобилю динамику. Ну а для улучшения «управляемости» передач, уже давно используется другая деталь подобного назначения: тросик. Благодаря ему можно четко и достаточно легко переключиться на нужную передачу.

НЕДОСТАТКИ КПП ВАЗ 2114,2113,2115

В автомобилях ВАЗ 2114, прослеживается потеря динамики, во время переключении с 1-й передачи на 2-ю. Это связано с тем, что 1-я достаточно длинная, ну а 2-я, с точностью до наоборот, слишком короткая. К тому же, при частом резком переключении передач, может выйти из строя синхронизатор 2-й передачи. Тюнингованные и спортивные автомобили ВАЗ «13,14,15-й» серий, могут похвастать прекраснейшей динамикой. Это связано с тем, что «зазор» между «1-й» и «2-й» передачей сокращен до минимума.

Слишком длинная кулиса. Из-за этого «страдает» скорость переключения передач. К тому же, несовершенство конструкции кулисы, делает процесс переключения скоростей достаточно сложным и малоэффективным.

Особенности передач

Самый высокий крутящий момент автомобиля – на первой скорости. Двигателю нетрудно вращать колеса, однако скорость машины не будет превышать 40 километров в час. При достижении такой скорости стрелка тахометра обычно находится в красной шкале. Поэтому для дальнейшего движения необходимо переключиться на более слабую, но быструю передачу. Затем на третью, четверную и так далее. Все переключения следует производить последовательно. Мощности двигателя не хватит, чтобы уверенно разогнать машину при 20 километрах на 3-й передаче. Разумеется, если это не 5-литровый V-8.

В нашем случае это ВАЗ 14-й модели, и для нормальной динамики разгона нужно последовательно переключать скорости, снижая передаточное число. Самой быстрой является «пятая». Нагрузка на двигатель здесь минимальная, отсюда и низкий расход топлива. Если по городу машина тратит 11-13 литров, то на трассе этот показатель не превысит семи. Но у этой передачи есть один недостаток. Она практически лишена крутящего момента. Чтобы набрать скорость дальше, двигателю потребуется много времени. Поэтому на обгон лучше использовать «пониженную», в нашем случае это «прямая», четвертая скорость.

Демонтаж коробки

Если в коробке передач вы смогли услышать непонятный шум, автомобиль стал плохо поддаваться переключению скоростей или вовсе не хочет трогаться с места, вам может потребоваться снимать данный механизм. Ремонт своими руками транспортного средства ВАЗ 2109 можно произвести в любом гараже, имея под рукой все необходимые инструменты. У ВАЗ 2109 довольно сложное снятие коробки передач, поэтому к данной процедуре следует подготовиться заранее.

снятие коробки на 2108.AVI

Коробка находиться достаточно глубоко, поэтому снимать ее в одиночку практически не получится. В данном случае могут потребоваться специальные ломики, помощь других людей и некоторые инструменты, для того чтобы правильно ее отсоединить. В целом, можно обратиться за помощью в сервисный центр, где обслуживание произойдет с применением специальной техники. Но, можно отремонтировать и самостоятельно, достав ее аккуратно, не повредив другие важные детали.

Снятие и установка КПП, Как быстро поменять КПП ВАЗ 2109

Эксплуатация, ремонт и обслуживание

Чтобы исключить ремонт КПП ВАЗ-2114, производитель рекомендует производить регулярную замену масла. Вообще, большинство механических трансмиссий являются необслуживаемыми. То есть срок замены смазки является ресурсу самой КПП. Но это касается автомобилей импортного производства. Относительно «Самары» можно сказать, что для нормальной работы шестерен нужно менять масло в КПП. ВАЗ 2114 тому не исключение. Производитель выделяет срок в 60 тысяч километров. Также рекомендуется менять его после длительного простоя. Например, после «зимовки» автомобиля в гараже или на улице. В отличие от моторного, трансмиссионное масло имеет большую вязкость. Для автомобиля ВАЗ-2114 она составляет 80W-85.

Если замена масла производится по регламенту, это надежная защита КПП от ремонта. Но бывает и так, что коробка начинает гудеть. В таком случае меняются шестерни. Вследствие износа, зазор между зубьями увеличивается. Возникает люфт при вращении, который сопровождается гулом. Он может быть на одной или сразу нескольких передачах. После такого ремонта, шумы в коробке пропадают. Кстати, некоторые автомобилисты для исключения гулов используют более густую смазку. Но стоит помнить, что это лишь временное решение и оно лишь ненадолго отсрочит ремонт трансмиссии.

Осмотр и ремонт

После демонтажа детали и узлы очищают и проверяют состояние. Картер и сцепление должны быть без сколов и трещин. Поверхности скольжения обследуют, чтобы найти признаки износа или повреждений. Зазор подшипников не должен быть больше 0.05 мм. Износ сальников не должен превышать 1 мм. Зубья и посадочные валы должны быть без сколов, трещин и забоин. Валы не должны иметь вмятины. Если обнаружены дефекты, детали следует заменить на новые.
Если требуется замена кпп ваз 2114, есть возможность сэкономить и поставить восстановленный узел. Он обойдется на 30-70% дешевле нового. Если вы решились на такую покупку, выбирайте только проверенные фирмы, работающие на рынке не один год.

Замена масла в механической коробке передач

Для начала следует подготовить нужное количество масла и старую емкость для «отработки». Стандартный объем для пятиступенчатых коробок – это 3.3 литра. Процедура замены масла не представляет собой сложностей, выполнить ее можно самому. Заливается оно через щуп. Предварительно рекомендуется «прогреть» коробку, чтобы масло стало более жидким (особенно в зимнее время). Предварительно очищаем поверхность сливной и заливной (как правило, это откручиваемый щуп) от грязи. После снимаем резиновую заглушку и при помощи проволоки очищаем само отверстие. Подставляем емкость для старого масла. Ее можно изготовить из ненужной пластиковой канистры, вырезав ее боковую часть ножом.

Далее откручиваем сливной болт и ждем, пока стечет «отработка».

Обычно она черного цвета. Затем закручиваем пробку, достаем щуп и заливаем через отверстие новое масло. Лить нужно до того момента, пока оно не польется из «лючка». Затем закручиваем горловину, запускаем двигатель и проверяем наличие утечек. Сильно закручивать болты не нужно, так как можно сорвать резьбу в дальнейшем. Если после процедуры замены масла, рычаг КПП не перестал «пинаться», а передача гудит, тогда необходима полная диагностика трансмиссии. Обычно это синхронизаторы либо шестерни.

Снятие и установка коробки передач автомобиля ВАЗ 2115 — 14

Снятие

Установите автомобиль ВАЗ 2115 — 14 на подъемник или смотровую канаву. Поднимите капот двигателя и зафиксируйте его в этом положении. Далее выполните следующие действия:

-отсоедините провода от аккумуляторной батареи, от тягового реле стартера

-отсоедините провод «массы» от картера сцепления

-отсоедините нижнюю часть троса привода сцепления

-отверните два верхних болта крепления картера сцепления к блоку двигателя и две верхних гайки крепления стартера, закрепите на левой шпильке крепления выпускного коллектора двигателя скобу для подъема силового агрегата

Рис.1 Установка поперечины для поддержания силового агрегата

-установите на водосточные желобки поперечину для поддержания двигателя и зацепите ее крючком за скобу, установленную на шпильке выпускного коллектора. При отсутствии поперечины вывесите силовой агрегат талью.

Далее выполните работы снизу автомобиля:

-снимите брызговик двигателя и нижнюю крышку картера сцепления

-слейте масло из коробки передач

-отсоедините провода от выключателя света заднего хода

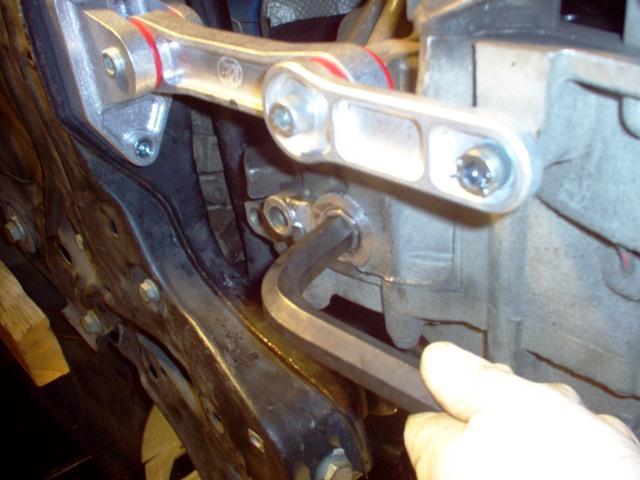

Рис.2 Крепление коробки передач на автомобиле

1-двигатель, 2-кронштейн крепления силового агрегата, 3-кронштейн растяжки рычага подвески, 4-растяжка, 5-коробка передач, 6-вал привода колеса, 7-рычаг подвески, 8-стабилизатор поперечной устойчивости, 9-задняя опора силового агрегата, 10-хомут, 11-тяга привода рычага переключения передач, 12-корпус внутреннего шарнира

-ослабьте хомут 10 (рис.2) и отсоедините тягу 11 от шарнира штока выбора передач

-отверните гайку шпильки крепления коробки передач к двигателю

-отсоедините шаровые шарниры рычагов подвески от поворотных кулаков

-используя съемник или резко ударив по корпусу 12 внутреннего шарнира молотком через выколотку, выбейте один шарнир из полуосевой шестерни, затем зафиксируйте полуосевую шестерню технологической оправкой или заглушкой, применяемой при транспортировке дифференциала (иначе незафиксированная полуосевая шестерня может выпасть в картер коробки передач), после чего выбейте второй шарнир

-отведите в стороны валы приводов колес

-отверните с левой стороны три гайки шпилек крепления коробки передач к кронштейну 2 (рис.2) подвески силового агрегата, а затем гайку с болта крепления самого кронштейна. Сняв кронштейн со шпилек коробки передач, выньте кронштейн 2 подвески из проушин лонжерона кузова

-отверните болты крепления задней опоры 9 подвески силового агрегата

-отверните нижнюю гайку крепления стартера и снимите его

-установите под коробку передач специальную подставку с гидравлическим подъемником

-слегка опустите двигатель, удлинив поддерживающую тягу поперечины или опустив таль, отверните нижний болт крепления картера к блоку двигателя и сместите от двигателя коробку передач в сборе с картером сцепления, чтобы разъединить вал коробки передач и ведомый диск сцепления

-снимите коробку передач

Установка

Установку коробки передач проводите в обратном порядке, при этом необходимо учитывать следующее:

-перед соединением валов приводов колес с полуосевыми шестернями замените стопорные кольца на внутренних шарнирах новыми, так как при установке старых колец вожможно самопроизвольное разъединение приводов колес и полуосевых шестерен при движении автомобиля

-перед установкой коробки передач нанесите тонкий слой смазки ШРУС-4 на наружную поверхность направляющей втулки 2 (см. рис.1 глава»Коробка передач автомобиля ВАЗ 2115-14″) муфты подшипника выключения сцепления. При необходимости отцентрируйте ведомый диск оправкой

Рис.3 Центрирование ведомого диска

1-маховик, 2-сцепление в сборе, 3-оправка

После установки коробки передач отрегулируйте полный ход педали сцепления ( см. глава «Сцепление автомобиля ВАЗ 2115-14») и привод управления механизмом переключения передач в следующем порядке:

-действуя снизу автомобиля, при ослабленном стяжном болте хомута 13 (см. рис.2 глава «Коробка передач автомобиля ВАЗ 2115-14») тяги 8 установите шток 6 в нейтральное положение

-установите рычаг 10 в необходимое положение

-действуя снизу автомобиля выберите осевой люфт в направлении назад, воздействуя на шарнир 7 и угловой люфт в направлении против хода часовой стрелки, затяните гайку стяжного хомута 13, предварительно установив его на расстоянии Х=1-3мм. Выбор люфтов производите легким движением, чтобы не вызвать перемещений рычагов механизма выбора внутри коробки передач. Затем залейте в коробку передач масло.

При соединении привода переключения передач с коробкой передач следите, чтобы не произошло перекрутки или деформации гофр защитного чехла шарнира 7.

Как продлить срок службы?

Чтобы увеличить ресурс коробки передач, необходимо не только регулярно менять масло, но и правильно ее переключать. Не стоит дергать рычаг КПП – при переходе с «первой» на «вторую» придерживайтесь небольших пауз.

Так вы сохраните синхронизаторы и снизите напряжение на шестернях. Вне зависимости от того, какая у вас схема переключения передач, не нужно подолгу держать руку на рычаге КПП. Некоторые используют ее как подлокотник. Это неправильно. Переключили скорость – отпустили руку. Так вы отсрочите ремонт коробки и исключите возникновение гула при движении.

Диагностика и мелкий ремонт устройства

Коробка переключения передач, как и многие агрегаты автомобиля, иногда барахлит и требует профилактики. Основных причин, которые приводят к неполадкам, несколько. Если слышен посторонний шум в КПП ВАЗ, возможно, он возникает из-за износа зубьев шестерен или подшипников. Коробка может шуметь в случае низкого уровня масла. Для решения проблемы необходимо заменить изношенные механизмы, сальники и довести до нормы уровень масла.

Проблемы при переключении передач. В этом случае необходимо осмотреть тяги контрольного привода на предмет износа. Следует проверить надежность шарнирного крепления и штока рычага коробки передач. Некорректная отладка привода переключения или поломка деталей узла из пластмассы тоже могут вызывать подобную проблему. Для устранения неполадок нужно откорректировать или заменить тягу, произвести подтяжку винтов и регулировку привода, заменить неисправные детали.

Самопроизвольный сброс передач возможен при износе или выходе из строя торцовых зубчиков на самой муфте или шестеренках. Это возможно и при неправильной отладке привода или неточной установке защитного чехла тяги. Исправить проблему можно заменой негодных деталей, отладкой привода, монтированием чехла в нужном положении. При утечке масла следует закрепить картер и заменить изношенные прокладки. Для предстоящего ремонта самой коробки ее необходимо снять. Процесс нужно проводить в такой последовательности.

1. Обесточить коробку.
2. Слить масло и отсоединить стартер.
3. Снять защиту картера.
4. Отсоединить трос крепления и достать его из кронштейна.
5. Путем нажатия на пружину снять провода.
6. Демонтировать провода контроля заднего хода.
7. Отцепить тягу от шарниров, убрав ее немного назад.
8. Снять крышку сцепления.
9. Удерживая коробку, открутить остальные гайки.

Ремонт КПП ВАЗ 2107

На автомашины «Жигули Классика» с завода устанавливаются как четырехступенчатые, так и пятиступенчатые МКПП – агрегаты вполне надежные и неприхотливые к заливаемому маслу, условиям эксплуатации. Болезнь «пятиступок» – вылет пятой скорости, шестерня 5-й передачи слабая, и быстро изнашивается. 4-ст. КПП более «живучие», ломаются они только по истечению срока службы или в результате варварской обращения с ними.

Для того чтобы осуществить ремонт КПП ВАЗ 2107 4-ст., сначала необходимо снять коробку. Поступаем следующим образом:

• ставим автомобиль на яму (подъемник);
• сливаем трансмиссионное масло с коробки;
• в салоне вынимаем рычаг переключения скоростей;
• демонтируем карданный вал, отсоединяем приемную трубу глушителя от картера;
• от днища кузова отсоединяем траверс;
• откручиваем болты крепления самой коробки к ДВС, демонтируем КПП.

Далее производим разборку трансмиссионного узла:

• с хвостовика вторичного вала стаскиваем стопор;
• головкой на 30 откручиваем гайку, снимаем хвостовик;
• демонтируем привод спидометра, а затем задний корпус КПП;
• отсоединяем нижний металлический поддончик;
• отворачиваем гайки «колокола» (корпуса сцепления), отсоединяем этот кожух;
• откручиваем гайку крепления промвала;
• удаляем с первичного вала стопор;
• затем разбираем заднюю часть КПП – демонтируем втулку с «вторички» (под ним шарик, нужно постараться его не потерять);
• отсоединяем вилку и малую шестерню заднего хода;
• с вторичного вала стаскиваем стопор, а затем большую шестерню задней передачи;
• с задней части корпуса снимаем стопорное кольцо промвала, стаскиваем с вала шестеренку;
• отворачиваем винты металлической пластины на задней части корпуса, демонтируем пластину;
• внутри корпуса на штоке откручиваем болты фиксации вилок передач;
• демонтируем пластину, пружинки и шарики фиксации штоков переключения скоростей;
• вытаскиваем штоки, вынимаем задний подшипник промвала;
• вытаскиваем сам промвал;
• теперь можно вытащить валы – «первичку» и «вторичку».

Осматриваем детали и производим дефектовку – ставим новые запчасти, собираем КПП.

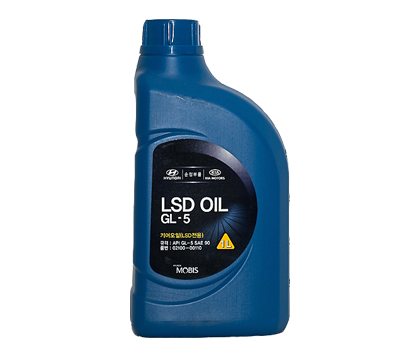

Какое масло заливать в КПП 2114

Для переднеприводных ВАЗ 2114 наиболее лучшим будет масло GL 4, которое по отечественной классификации отвечает ТМ 4. Некоторые автовладельцы отдают предпочтение более лучшему по их мнению маслу GL 5, имеющему более высокую вязкость, но, через некоторый период времени с коробкой начинаются проблемы. Это происходит в результате того, что GL 5 предназначено для трансмиссий заднеприводного транспорта и мостов внедорожников либо грузовых машин, и не способно обеспечить достаточно эффективное смазывание трансмиссий переднеприводных автомобилей.

Подготовка к снятию

К подготовительным работам относится снятие всех деталей, которые закрывают доступ к КПП. К снятию можно приступать, когда под рукой есть доска или другое подвесное оборудование, комплект гаечных ключей и головок, разные виды отверток, смазка WD-40. Также рекомендуется проводить работу в гараже, где есть автомобильная яма. Теперь можно переходить к разбору:

1. Необходимо извлечь клеммы из аккумуляторной батареи, а затем снять ее. Следующий шаг – это полное удаление рабочей жидкости из КПП и снятие стартера. Некоторые болты могут не поддаваться, в этом случае необходимо использовать WD-40;
2. Теперь ВАЗ 2114 нужно поставить на яму и удалить защиту картера, которая крепится к днищу тремя креплениями;
3. От вилки сцепления идет тросик – его следует отсоединить от вилки, а потом извлечь из кронштейна КПП;
4. Далее необходимо вывесить мотор, чтобы получить доступ к нижним деталям. После этого от датчика скорости должны быть отсоединены все провода. В качестве крепления здесь используется пружина.

КПП ВАЗ 2114, из чего состоит привод управления КПП

Привод управления коробки передач включает:

1. Шток выбора передач.
2. Шаровую опору и тягу.
3. Рычаг переключения передач.
4. Механизм выбора, а также переключения скоростей.
