Тюнинг трансмиссии ВАЗ 2109

Классическая трансмиссия всех ВАЗов – механика. Она достаточно надежна, дешевая в обслуживании и хорошо подходит для использования на отечественных дорогах.

Модернизированный автомобиль

Для МКПП существует сразу несколько популярных видов тюнинга. Они появились в качестве банальной необходимости улучшить характеристики авто. Основные комплексы работ предполагают:

• Замена кулисы.
• Переделку из 4-ступенчатой в 5-ступенчатую.
• Установку спортивного ряда.
• Модернизацию педального узла.
• Замену главной пары и дифференциала.

Давайте подробно рассмотрим один из вариантов тюнинга. Замена кулисы на короткоходную – полезный тюнинг, который позволит значительно упростить переключение передач. Все мы знаем, что рычаг «девятки» и большинства других автомобилей ВАЗ абсолютно неудобен. Он имеет огромный люфт, который просто ужасно сказывается на точности переключения передач. Если мужчины с длинными кистями еще справляются с ним без каких-либо критических усилий, то женщинам с этим придется совсем уж туго.

Самый простой выход из ситуации – установка на 2109 короткоходного кардана от Лады Калина. Такой тюнинг вам обойдется примерной в 1500 рублей. Вместе с карданом придется обзавестись пыльником от той же модели, потому что родной с ним не станет.

Необходимые подручные средства для работы – набор ключей, шлицевая отвертка и молоток. Также очень хорошо будет иметь помощника.

Замена карданчика кулисы КПП ВАЗ 2108 на Калиновский карданчик!

Замена кулисы ВАЗ

Избавляюсь от дребезжания кулисы на Ваз 2114 часть 1.

Замена кулисы lada 2109 (ваз 2109)

В большинстве случаев основная причина снятия рычага переключения передач на автомобиле ваз 2109 — это его механические повреждения, в результате которых невозможно отрегулировать качество включения выключения скоростей, либо рычаг пришел в полную негодность и требуется его замена. Если основание и сам рычаг в исправном состояние, то менять их нет необходимости, достаточно лишь произвести замену разбитых втулок или пластмассовой опоры. Так же возможно может потребоваться замена тяги переключения передач, расположенной под автомобилем.

Чтобы снять рукоятку переключения передач проделаем следующее:

• Снимаем с рычага декоративный кожаный чехол.

• Далее снимаем декоративный пластиковый тоннель. Для этого снимаем люк и отвернув саморезы крепления, извлекаем его из салона автомобиля.

• Теперь можно снимать рычаг, предварительно отвернув гайку и вынув болт с оси. После чего отворачиваем пять болтов крепления основания к кузову автомобиля.
• Отвернув болты, аккуратно переворачиваем его и снимаем, сняв резиновый чехол с основания.

Собственно теперь, когда рычаг снят, можно приступить к замене вышедших из строя элементов.

• В первую очередь разбираем и извлекаем ось. Для этого снимаем с двух сторон две пластмассовые втулки фиксаторы. Ось подлежит обязательной замене если она болтается в своем гнезде, то есть во втулке, которая установлена в сам рычаг. Замените вышедшие из строя элементы, предварительно перед сборкой смажьте их консистентной смазкой.
• Далее снимаем пластмассовую опору рычага. Чтобы его снять просто потяните его на себя. Смажьте новый смазкой и установите обратно.
• Если требуется замените кожаный чехол.

Далее если требуется замените тягу переключения передач, для этого лезем под автомобиль и отворачиваем гайку болта крепления хомута. После чего в салоне автомобиля отсоединяем ее от рычага переключения. Тягу вытащите в салон. На этом ремонтные работы по снятию и замене рычага переключения передач ваз 2109 завершены. Сборку выполните в обратной последовательности.

Регулировку тяги переключения передач на автомобиле ваз 2109 и других моделях производят либо после снятия коробки передач, либо когда скорости стали плохо включаться или наоборот вылетают. Из-за плохо отрегулированной тяги привода, рычаг переключения в салоне автомобиля начинает болтаться, что доставляет неудобство водителю. Для исправления данного дефекта, готовим стандартный набор инструментов, автомобиль загоняем на смотровую яму или эстакаду и приступаем к работам, порядок проведения которых выглядит следующим образом:

• Лезем под автомобиль и ослабляем затяжку стяжного болта хомута, соединяющего тягу со штоком переключения на коробке передач.
• Ослабив болт, плоской отверткой немного расширяем хомут, чтобы тяга свободно ходила по штоку, тем самым обеспечив нам возможность регулировки ее длины.

• Далее в салоне автомобиля снимаем с рукоятки передач декоративный кожаный чехол и устанавливаем его таким образом, чтобы его изогнутая часть располагалась примерно вертикально.
• Снова лезем под автомобиль и производим регулировку. А именно нам необходимо осторожно передвинуть шток включения скоростей немного назад и в сторону, чтобы избавиться от свободного хода, то есть от люфта. Данное действие делаем аккуратно, чтобы не стронуть с места рукоятку переключения в салоне.
• Теперь, когда люфты убраны, затягиваем гайку хомута, при этом сам хомут необходимо расположить на расстояние около 1-3мм от конца тяги.

Проверяем качество регулировки, включая и выключая скорости. Так же проверьте качество на рабочем двигателе, а именно на ходу. Если необходимо повторяем операцию. На этом ремонтные работы по регулировке тяги переключения передач ваз 2109 завершены.

Если вы являетесь владельцем переднеприводного автомобиля ВАЗ (2108, 2109, 21099, 2110), то наверняка обращали внимание на увеличенный свободный ход рычага переключения передач, который ощущается как расхлябанность ручки КПП и ведет к нечеткому включению при выборе передач. Можно сказать, что это болезнь этих моделей, которая кроется в штатном карданчике кулисы рычага КПП. Устранить этот недостаток и доработать механизм переключения передач самым простейшим способом можно, заменив штатный карданчик кулисы КПП на аналогичную деталь от Лады Калины. Кстати, эту доработку можно выполнить своими руками.

Для этой доработки нам необходим сам карданчик кулисы КПП от ВАЗ 1118 «Калина», приобретаем его в комплекте с пыльником, т.к. штатный пыльник ВАЗ 2109 не подойдет по размеру.

Также нам понадобятся ключи на 10 и на 13, молоток, шлицевая отвертка и помощник, который пригодится на конечном этапе работ при регулировке положения рычага КПП.

Замена сальника штока выбора передач

Процесс замены кулисы КПП

Демонтаж старой тяги

Для начала следует ослабить хомут на главной тяге и снять с нее шарнир. Для этого используем ключ на 13. Далее снимаем пыльник и с помощью ключа на 10 откручиваем болт на нужном кардане. Обычно он закреплен практически намертво, так что здесь и понадобится молоток, чтобы немного расшевелить его несильными ударами. Кстати сразу же вы сможете проверить состояние сальника и в случае каких-либо дефектов произвести замену на новый.

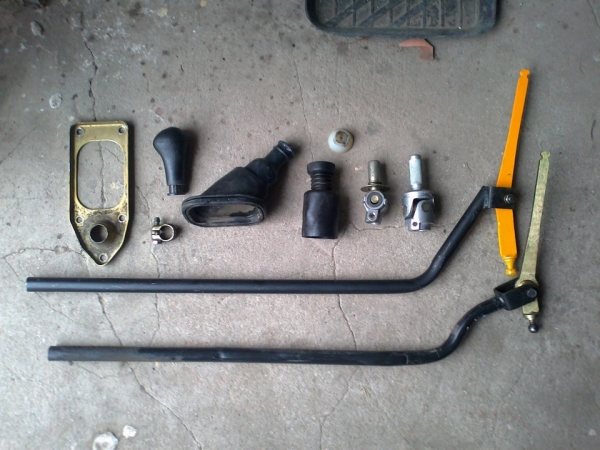

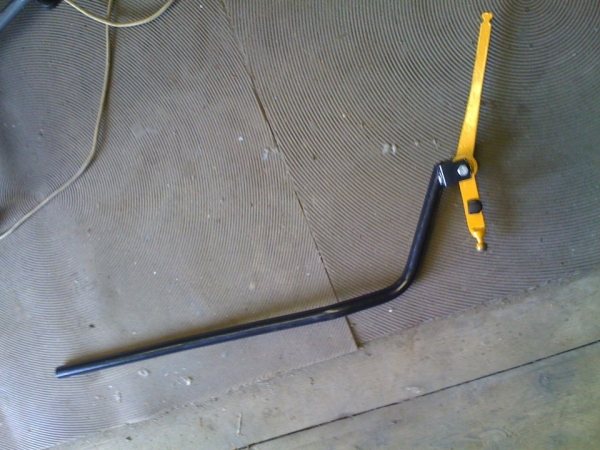

Новая кулиса и корданчик от Калины

Установка доработанной кулисы

Сняв старый кардан, можно приступать к установке нового. Для этого сначала следует надеть пыльник. Далее на шток выбора передач садим новый кардан и крепим его с помощью фиксирующего болта. Обязательно проследите, чтобы болт попал в специальное углубление на штоке. Также не забудьте на бот намазать фиксатор резьбы, чтобы он не выкрутился от воздействия вибрации.

Следующий этап – надеть тягу привода на шток. Для некоторых моделей шток от Калины придется укоротить примерно на 1,5 см.

Регулировка

Далее вы должны аккуратно отрегулировать положение рычага, чтобы он располагался по центру с небольшим смещением вправо. Здесь нам и понадобится помощник, который должен будет следить за размещением рычага в салоне. После завершения установки затягиваем хомут, при этом помощник должен удерживать рычаг от смещения.

Ну и, конечно же, вам самим следует опробовать насколько удобно отрегулирован рычаг и, в случае чего, перенастроить его.

Кстати, некоторые умельцы справляются с укорочением кулисы без покупки новой. Для этого необходимо разобрать кулису, как и в предыдущем пункте и подрезать необходимые детали с помощью болгарки. Дальше привариваете кусочек трубы и листового металла в тягу. Если вы сами в этом не слишком разбираетесь, можно попросить любого сварщика. Более наглядно этот процесс можно изучить с помощью наглядного видео.

Инструкция по замене

Перед началом работы советуем не только приобрести новую запчасть, но также посмотреть обучающие видео по замене кулисы. Процедура не очень сложная, но наглядное пособие никогда не будет лишним. Особенно, если вы не обладаете большим опытом по ремонту автомобиля и коробки передач в частности.

Процедура замены

Процесс включает в себя выполнение нескольких последовательных шагов.

1. Демонтируйте кожух с рукоятки вашей коробки переключения передач.
2. Поднимите автомобиль, используя домкрат. В некоторых случаях подойдет смотровая яма, если таковая имеется в вашем гараже.
3. Теперь следует демонтировать консоль, которая откроет вам доступ к кулисе.
4. Элемент удерживают шесть болтов, которые снимаются при помощи обычного ключа на 13 миллиметров.
5. Но не все так просто. Верхние болты в количестве двух штук вы выкрутить ключом не сможете, потому даже не пытайтесь. Их специально сажают максимально плотно, так что для демонтажа потребуется их попросту спилить болгаркой.
6. Теперь можете спокойно снять оставшиеся два болта в нижнем креплении кулисы, для которых точно хватит вашего усилия и ключика на 13.
7. Следующий шаг заключается в демонтаже хомута и смещении пыльника. Вам потребуется снять шарнир. Одновременно с заменой кулисы советуем поменять и шарнир. Не лишним будет заменить сальник и карданчик. Эти элементы имеют ограниченный срок службы, и раз вы решили поменять саму кулису, есть объективные причины сделать все максимально качественно.
8. После этого ставьте новый агрегат на место старого. Действуйте аккуратно, чтобы резинки кулисы попали на вваренные болты, спиленные вами предварительно с помощью болгарки.
9. Теперь узел собирается обратно, действуя в противоположной разборке последовательности. Намертво сажать верхние крепежные болты не обязательно, но старайтесь затягивать с усилием.

Избавляюсь от дребезжания кулисы на Ваз 2114 часть 2

Автоматическая коробка передач на ВАЗ 2109

Первой моделью, послужившей плацдармом для установки АКПП среди автомобилей ВАЗ стала 2115. Сейчас автоматическая коробка изредка встречается на машинах 2109, 2110, 2113, 2114, 2115 и 99. Модели ВАЗ, выпущенные в 00-х, Лада Калина и Лада Гранта стали первыми отечественными легковыми автомобилями с заводской комплектацией, включающей коробку автомат.

Вариант №1

На данный момент у всех желающий установить на «девятку», 2113 или 2114 АКПП есть два варианта. Первый – это поставить контрактную автоматическую коробку от Тойоты Короны. Несомненные плюсы такой модернизации:

• Б/у вариант АКПП легко найти практически на любом авторынке;
• Она имеет умеренную цену;
• Коробке Тойоты Короны при установке не требуется специальная прошивка.

Вариант №2

Естественно, второй вариант установки АКПП – обратиться к официальному дилеру ВАЗ в вашей области. Увидев заинтересованность водителей в таком тюнинге, они также взялись за его осуществление. Особенности:

• Лицензированная коробка передач с гарантией от 1,5 года;
• АКПП полностью японской сборки, производится фирмой Nissan.

Следует сразу отметить, что вариант заказа установки АКПП у официального дилера надежнее, но и цена при этом примерно вдвое выше.

Стоит ли овчинка выделки?

При всех своих преимуществах, по правде говоря, АКПП на 2113, 2114, а тем более на 2109 встречаются очень редко. На таких автомобилях автомат можно считать просто дорогим излишеством. Мало того, что АКПП сама по себе несколько ухудшает характеристики авто, она избавляет от главного преимущества отечественных машин – экономичности. Так вы потеряете не только на покупке, но и расход бензина наверняка станет больше.

С чего начать ваш автотюнинг вы узнаете в нашей статье.

Установка короткоходной кулисы на ВАЗ 2109

Кулиса является важным компонентом коробки передач ВАЗ 2109. При его выходе из строя или неудовлетворительной работе кулису легко можно поменять, отремонтировать.

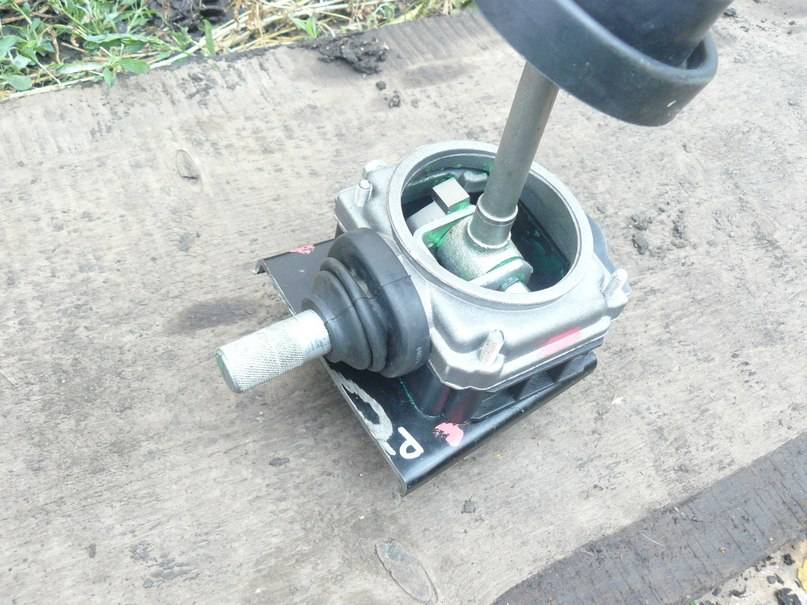

Внешний вид устройства

Есть два вида кулис:

Принципиальной разницы между двумя типами агрегатов нет. Плюс короткоходной заключается в том, что она на доли секунды обеспечивает более быстрое переключение передач.

Не верьте тем, кто утверждает, что короткоходка положительно влияет на динамику. Между кулисой и динамикой автомобиля нет никакой связи. Но короткоходка имеет свои плюсы.

Комплект для замены

Обратная реакция ВАЗа за кадром

Внезапные изменения погоды? На зимней резине неудобно ездить? Найдите быструю смену места продажи вашей подержанной шины.

Никто не спорит, что владеет лучшей новой машиной. Все хорошо, работает хорошо, в этой машине все функции, заложенные производителем, ничего не звенит, не стучит и т. Д.

Но после нескольких лет активной работы начинаются проблемы, сначала маленькие, потом больше. Но сегодня я хотел бы поговорить о таком разрыве в крыльях КПП автомобиля ВАЗ. Эта «болезнь» преследует автомобили всей семьи с передним приводом. Вам придется заплатить за более удобное расположение рычага переключения передач, добавив новые детали в конструкцию этого агрегата, и соответственно больше деталей. больше поломок :).

В моделях VAZ классического семейства рычаг переключения передач установлен непосредственно на коробке передач, точнее на приводном механизме вилок коробки передач. Эта опция исключала закулисные игры, так как ее не было вообще. В моделях с передним приводом такое расположение коробки передач было невозможно, поэтому был использован механизм за кулисами. Это позволяет сконструировать рычаг переключения передач, что является большим плюсом в комфортабельном дизайне автомобиля.

Люфт ВАЗ 2110 за кадром

Люфт в крыльях чаще всего появляется из-за изношенной рамки за кулисами. Стандартных карданов не хватает на короткое время, поэтому они используют карданы от Калины. Они более долговечны, что видно даже на первый взгляд. Мы смотрим:

Он сочетается с короткой сценой, тогда вам нужно будет отрегулировать и уточнить:

Чтобы заменить обычный ВАЗ 2110 за кулисами на короткий, вам нужно будет открутить пластик туннеля, снять его. Далее нужно открутить резиновый башмак, закрывающий вход в салон. Далее вам нужно разобрать старые крылья, для чего вам нужно выкрутить его из-под автомобиля.

Разобрав старые крылья, вы можете попробовать на короткой скорости. Он вместе с карданом из калины будет на 20 мм длиннее, чем необходимо (необходимо отмерять в каждом случае. Желательно отпилить кусок кардана.

Все, кто его устанавливал, отмечают, что скорости стали включаться гораздо легче, ход был уменьшен примерно вдвое.

VIVAUTO.RU

• Ротационные поплавковые форсунки ВАЗ 21099. ВАЗ 21099 инжектор: поплавок на холостом ходу
• Какое лучшее сцепление для ВАЗ 2109. Какое лучшее сцепление для ВАЗ 2109?
• Как подключить сигнализацию к ВАЗ 2109. Как настроить сигнализацию к ВАЗ 2109: описание
• Как поменять трос сцепления на ВАЗ 2109. Замена троса сцепления самостоятельно на ВАЗ 2109: пошаговая инструкция
• Схема системы зажигания карбюратора ВАЗ 2109. Схема зажигания карбюратора ВАЗ 2109

Источник

Ссылка является важным компонентом ВАЗ 2109. Если она выходит из строя или является неудовлетворительной, ссылку можно легко изменить или отремонтировать.

READ Какой Карбюратор Лучше Поставить На Ваз 2109

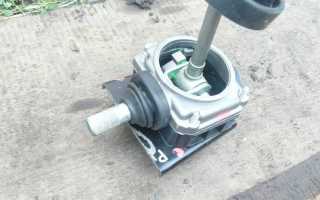

Внешний вид устройства

За кулисами есть два типа:

• Одышка;
• Длинный курс

Между этими двумя типами единиц нет принципиальной разницы. Преимущество более короткого состоит в том, что он обеспечивает более быстрое переключение передач за доли секунды.

Не верьте тем, кто утверждает, что стрижка положительно влияет на динамику. Нет никакой связи между крыльями и динамикой автомобиля. Но короткая прогулка имеет свои преимущества.

Сменный комплект

Причины замены

Есть несколько ситуаций, когда владельцу ВАЗ 2109 приходится или хочется влезать в конструкцию КПП и конкретно работать с кулисой:

• Вытекает масло из-за поврежденного сальника кулисы. Его требуется обязательно заменить;
• Вышла из строя старая кулиска;
• Длинноходку хочется поменять на короткоходку в виду ее преимуществ.

Теперь к вопросу о том, когда замена или ремонт кулисы — это вынужденная мера.

1. Существенно увеличился люфт селектора КПП.
2. Передачи переключаются с трудностями, при смене скорости появляются посторонние звуки.
3. Передачи удается переключить, но с большим прикладываемым усилием.
4. Скорости меняются некорректно. Вместо одной включается совсем другая.
5. Все или часть передач вовсе невозможно включить.

Даже если возникший люфт пока незначительный, желательно сразу приступить к ремонту или поменять полностью кулиску.

https://youtube.com/watch?v=cqw-2JmjDBw

Замена сальника

Если вы обнаружили, что масло в КПП постепенно исчезает, заподозрить в этом можно именно сальник кулисы. Ничего другого не остается, кроме как поменять элемент.

1. Первым делом купите новый сальник штока переключения скоростей. Стоит он около 70-100 рублей.
2. Слейте масло из коробки, подготовив заранее чистую емкость. Это на тот случай, если будете обратно заливать то же масло. Хотя перед вами отличный повод заодно поменять трансмиссионную смазку.
3. Чтобы масло лучше вытекало, открутите предварительно пробку заливки или извлеките шестерню спидометра. Слив масло, закрутите крышку обратно.
4. Залезаем под автомобиль и отсоединяем крепежи карданчика рычага КПП.
5. Стяните пыльник с карданчика, открутите болты его крепления к штоку переключения скоростей. Проблемный крепеж, с которым придется повозиться.
6. Сняв карданчик, демонтируйте пыльник штока.
7. Извлекаем поврежденный сальник при помощи шила или подходящих подручных инструментов. Тут главное сам шток.
8. На место старого сальника монтируем новый, вдавливаем трубкой соответствующего диаметра.
9. Верните на место пыльник, прокрутите карданчик.
10. Учтите, болт фиксации карданчика к штоку является регулировочным. Потому закручивайте его точно так же, как было до демонтажа. Иначе некоторые скорости могут не включаться.

Сальник
После проделанной работы не забудьте проверить результат.

Замена карданчика

Практика показывает, что при возникновении проблем с кулисой вовсе не обязательно полностью ее менять.

Карданчик

Инструкция по замене карданчика следующая.

1. Двумя накидными ключами на 13 открутите хомут, который относится к тяге привода переключателя скоростей.
2. Оттяните отверткой пыльник, двигаясь к коробке. Если хотите, снимите его полностью. Так он точно не помешает в процессе ремонта.
3. Ключом на 10 открутите болт фиксации на кардане.
4. Молотком нанесите несколько аккуратных, не сильных ударов, чтобы сбить кардачик с вала. Пыльник убирайте в сторону, если не сделали это ранее.
5. Меняем старый карданчик на деталь от Калины. Она более надежная, эффективная и долговечная.
6. Для обратной сборки вам потребуется помощь товарища. Не спешите сразу в конце затягивать хомут.
7. Помощник будет из салона выставлять положение рычага КПП в оптимальных точках. Сначала нужно поймать центр, затем отвести рычаг немного вправо, пока вы снизу будете затягивать хомуты.
8. Проверьте, хорошо ли включаются передачи. Если да, то продолжаем сборку узла и проверяем обновленную КПП в условиях реальных дорог.

Опыт владельцев ВАЗ 2109 показывает, что при проблемах с кулисой зачастую суть кроется в неудачном заводском карданчике. Поменяв его на аналог от Калины, вам удастся избавиться от дискомфорта и продолжить уверенно эксплуатировать свой автомобиль. Заменив карданчик, конструкция КПП существенно улучшится.

Регулировка

Поменяв кулису или карданчик, следует обязательно отрегулировать работу узла.

https://youtube.com/watch?v=pNCQSq21gOI

1. Включите заднюю передачу, ослабьте натяжение хомута.
2. Выставьте селектор коробки в положение, в котором он в идеале должен располагаться при включении заднего хода.
3. Затяните хомут обратно.
4. Аналогичная операция выполняется с остальными скоростями.

Бывают ситуации среди владельцев ВАЗ 2109, когда со включением задней передачи возникают сложности. Здесь может помочь регулировка.

• Установите рычаг коробки на первую передачу;
• Ослабьте хомут кулисы;
• Проверните привод кулисы против часовой стрелки;
• Поворачивайте привода, пока селектор не прижмется к пластиковому стопору задней передачи. Это вы ощутите без проблем;
• Уперевшись в стопор, затяните под днищем хомут. Все, регулировка выполнена.

Процесс регулировки

Замена Карданчика Кулисы Ваз 2114

Краткий курс за кулисы на ВАЗ 2114, внести коррективы

Со временем практически везде, где бы это ни было, на автомобилях АвтоВАЗа начинают появляться машины свободного хода. Перечислить не исключение Неудивительно, что замена сцен на ВАЗ 2114 превратилась в обычную, знакомую всем владельцам этой модели.

устанавливать

Найти неисправности довольно просто:

• Механизмы переключаются с несоответствиями, неясно;
• Перечислить сломана.

Некоторые мастера говорят, что полное изменение не всегда уместно. Покупать ремонтный комплект выгоднее с денежной точки зрения. Но на самом деле такой ремонт не дает желаемого результата, и через некоторое время крылья все равно придется менять.

Инструкция по замене

Перед началом работы рекомендуем вам не только приобрести новейшие детали, но и посмотреть обучающие видеоролики по смене декораций. Процедура не очень сложная, но приятная помощь никогда не будет лишней. В частности, если у вас нет большого опыта в ремонте автомобилей и бокса, а именно.

Процедура замены

Процесс состоит из нескольких последовательных шагов.

1. Снимите крышку с ручки коробки передач.
2. Поднимите машину с помощью домкрата. В некоторых случаях смотровое отверстие подходит, если оно есть в вашем гараже.
3. Теперь вам нужно снять консоль, которая даст вам доступ к крыльям.
4. Элемент поддерживается 6 болтами, которые снимаются с помощью обычного 13 мм ключа.
5. Но не все так просто. Верхние болты 2 штуки не могут быть извлечены с помощью ключа, поэтому даже не пытайтесь. Они специально посажены очень плотно, поэтому для разборки их просто нужно срезать с помощью мясорубки.
6. Теперь вы можете свободно снимать оставшиеся два болта в нижних крыльях, для чего вам будет достаточно ваших усилий и ключей на 13.
7. Следующим шагом является удаление воротника и перемещение ботинка. Вам нужно будет удалить петлю. Рекомендуется сменить шарнир, как только сцены будут заменены. Это не будет лишним заменить манжету и кардан. Срок службы этих предметов ограничен, и поскольку вы решаете сменить крылья, существуют определенные предпосылки для того, чтобы все было очень хорошо.
8. Затем поместите новый блок на свое место. Будьте осторожны, чтобы задняя часть ластика забилась на сварные болты с помощью шлифовальной машины.
9. Теперь узел возвращается назад, действуя в обратном порядке. Верхние крепежные болты могут быть не смертельными, но попробуйте затянуть.

READ Как Снять Генератор Ваз 2105 Без Ямы

Замена крыльев КПП ВАЗ 2108 на Калиновский Карданчик!

Идти кардан

Без свободной езды от калины, точнее переключать передачи!

Установка Калиновского за кулисы на вазу 2114

Здравствуйте !!! В этом выпуске мы установим кардиган за кулисами

от калины до девяти))) Наслаждайся всем.

Цена вопроса

Короткие волосы

Действуя самостоятельно, все, что вам нужно сделать, это купить необходимые запчасти, обычные расходные материалы. Если вы подаете заявку на автосервис, минимальная стоимость услуги составит 800-1000 рублей. То есть экономия очевидна.

Сама штора стоит около 400 руб. Отсюда становится понятно, почему мы не рекомендуем покупать ремонтный комплект, а полностью заменяем деталь. Таким образом, сбережений не будет, и разница в результате ремонта будет значительной.

спорт

Мы отметили, что для ВАЗ 2114 можно установить короткие виды спорта По внешнему виду они довольно похожи, но разница в работе чувствуется сразу. На детской площадке переключаются передачи быстрее, плавнее. Все это за кулисами дизайна. К сожалению, именно поэтому процесс самостоятельной замены становится практически невозможным.

READ ВАЗ 2114 Ошибка 15 14

Спортивная модель

Короткоходка

Многие до сих пор размышляют на тему того, стоит ли менять свою стандартную заводскую длинноходную кулису на короткоходную.

Короткоходка

Решение принимайте сугубо на основе индивидуальных размышлений и не «ведитесь» на высказывания относительно существенного повышения динамики с переходом на короткоходку.

Реальная разница между короткоходкой и длинноходкой приведена в таблице.

Короткий ходок

Многие люди все еще задаются вопросом, стоит ли менять стандартный заводской многотактный сошник на короткошерстный.

Короткий ходок

Принимайте решения исключительно на основе индивидуальных мнений и не «восхищайтесь» заявлениями о значительном увеличении динамики перехода в короткую прогулку.

Реальная разница между коротким и дальним расстоянием приведена в таблице.

Тип за кулисами

Характеристики

Сделайте из этого собственные выводы. нужен ли такой поворот или нет. Там нет ничего сложного в плане замены. Единственный вопрос. это покупка.

Источник

Короткая кулиса ваз 2109: изготавливаем самостоятельно

Короткая кулиса ваз 2109, а под ней длинная

Короткая кулиса на ваз 2109 становится очень популярной среди владельцев машин ВАЗ, любящих разнообразный тюнинг и свою машину. При этом многие ненавидят рычаг для переключения передач, имеющий большой ход, он просто «скитается» практически по всему салону машины при переключении нужной передачи. Поэтому короткоходая кулиса на ваз 2109 является для них отличным решением.

Плюсы и минусы

Начнем с плюсов, разберемся в том, чем короткоходная кулиса на ваз 2109 хороша:

• Преимущества такой кулисы в сравнении со стандартной кулисой (это, по крайней мере, имеет отношение к семействам ВАЗ 09 и10) в том, что исключительно благодаря своим размерам, позволяет значительно уменьшить ход рычага при включении и выключении передач
• Вдобавок переключения становятся еще и более четкими

Однако минусы присутствуют в любом тюнинге, у этой штуки они тоже имеются:

• Высокая цена
• Повышается усилие для переключения передач

Сравнение короткого и длинного хода

Автолюбители характеризуют разницу вариантов как фантастическую. Ремонт решительно улучшает эргономику. Амплитуда движений ручки переключения передач уменьшается в два—три раза, но растёт усилие на её оголовке. Рост вполне приемлем, так как переключение передач происходит в ненагруженном состоянии при выжатом сцеплении и не требует прикладывания серьёзных усилий.

Некоторые специалисты считают, что увеличение плеча приводит к росту усилий на штоках КПП, к дополнительному износу КПП. Статистического подтверждения этой точки зрения пока нет. К сожалению, невозможно заказать короткоходную конфигурацию на заводе. Её установку надо производить самостоятельно на свой страх и риск. АвтоВАЗ не одобряет таких изменений конструкции «девятки».

Самостоятельная модернизация конструкции, связанная с навариванием рычагов, их удлиняет, и высота расположения ручки КПП над тоннелем увеличивается примерно на 5 см. Такая переделка требует проведения сварочных работ и привлечения опытного специалиста, для которого разрезание рычагов при помощи болгарки, наставка трубой и полосой соответствующего сечения, а также сварка рычагов не представляет трудностей.

Наставка изменяет эргономику, но за счёт уменьшения ходов ручки переключения не воспринимается как ухудшение.

Принцип работы и способ изготовления

Короткоходная кулиса коробки передач ваз 2109 пришла от профессионалов гоночного автомобильного спорта, вы согласитесь, какой это спорт, если времени на переключение передач тратится много. Что же дает такая кулиса:

• Исключительно благодаря ней, переключения для вас становятся гораздо приятнее, а ход рычага значительно сокращается практически в два раза, полученный от установки результат просто невероятный
• Поэтому сообразительные люди подхватили эту «тему» и пустили кулису в «массы»
• Получается, сегодня продается кулиса короткоходная ваз 2109 практически в каждом магазине автомобильных запчастей
• Разумеется, цена, существенно завышена, однако это не препятствие для большинства автомобилистов
• Здесь нет ничего удивительного, ведь кулиса того стоит, я сам, как и многие владельцы машин, готов был приобрести ее, настолько мне понравилась короткая кулиса коробки передач ваз 21093.
• Однако как только я увидел её устройство и понял в чем главный смысл тюнинга, я передумал за неё платить, потому что возможно сделать такую своими руками всего за какие-нибудь пол часа работы
• Что у меня получилось — смотрите сами, Сейчас расскажу в нескольких словах о том, как весь механизм работает, так же смотрите фото

Переходим к делу

Короткоходная кулиса для ваз 2109 для изготовления требует такие инструменты:

• Болгарка и отрезной круг по металлу либо на худой конец ножовка по металлу
• Кусок трубы и кусок плоского металла
• Сварка (сварочный аппарат)
• обязательно приобретите карданчик рычага от Лада Калина
• На фото отмечены места, где вам необходимо будет сделать разрез

Места разреза вашего стандартного рычага

• Все достаточно просто: вам нужно будет снять с автомобиля кулису
• При чем всю снимать не обязательно (признаюсь, я поступил именно так и немного пожалел – муторно, получается) достаточно будет разобрать вашу шаровую опору (для этого разжать стопорящее металлическое колечко, для того, чтобы пластмассовые лапки крепления разошлись, и высвободился шарик)
• Затем ослабляем хомут возле коробки передач, и отключаем тягу
• После этого аккуратно протаскиваем тягу сквозь грязезащитный чехол, и выходите из машины
• Теперь нужна болгарка с отрезным кругом по металлу, знакомый сварщик со сварочным аппаратом, либо имеющий к нему доступ (есть аппарат и умеете варить сами — вообще зачет)
• Далее болгаркой режем детали, по отметкам на верхней фотографии Затем ввариваем кусочек трубы (с толщиной стенок 2 — 3миллиметра) в тягу и кусок листового металла с толщиной 5 — 6миллиметров
• Эти кусочки непременно должны иметь одинаковую длину, иначе у вас возникнет неприятный перекос, который совсем не желателен и привод будет только хуже работать
• Я для себя удлинил всего на 2сантиметра
• Однако пространство в салоне позволяет удлинить на 3 – 5сантиметров

После разреза подготавливаем куски для вставки одинакового размера

• Мне сначала двух сантиметров было вполне достаточно, но затем я к ним привык и, кажется мало опять
• Кстати сказать, на счет кусочков — у сварщиков их девать не куда, как правило, найти подходящий проблем не вызывает
• Устанавливается кулиса ваз 2109 короткоходная в порядке обратном снятию
• Однако кроме всего прочего, шарнир с крючком, служащий для предотвращения ошибочного включения задней передачи поднимается автоматически, и перестает попадать в специальную прорезь на блокирующей пластине
• Для того, чтобы избежать этого либо уберите совсем эту пластину (это для особо ленивых) можно ездить и без неё, либо следует перенести её наверх на высоту, на которую поднялся шарнир

Когда кулиса на коробке передач ваз 21093 у вас установлена, остается заменить карданчик тяги, чтобы устранить люфты рычага

ВАЗ 2109 | Снятие, установка и ремонт кронштейна коробки передач

Если после ремонта или замены привода переключения передач вибрация рычага переключения передач остается в движении, это означает, что зазор в шарнирах рычага усиливается и его необходимо устранить.

Вам понадобятся: ключи «12», «14», торцевой гаечный ключ «10», отвертка.

1. В моторном отсеке отвинтить гайку болта конечного соединения наконечника рычага и тяги переключения передач.

2. Снимите термоусадочный диск со стержня.

3. И защитный чехол.

4. В салоне снимите рамку крышки рычага управления коробкой передач с передней части пола тоннеля пола, преодолевая силу его защелок.

5. Поверните крышку рычага изнутри, используйте плоскогубцы (или порежьте ножом) зажим, который крепит крышку, и снимите крышку с рычага.

Одноразовый зажим крышки рычага переключения передач. При сборке установите новый хомут.

6. Снимите переднюю часть пола туннеля (см. «Снятие и установка туннельной прокладки для пола»)

7. Отвинтите фиксатор оси от рычага.

8. И снимите ось рычага, сняв ее с отверстий рычага и звена.

9. Потяните вверх, чтобы снять рычаг переключения передач.

10. С помощью отвертки вставьте резинометаллическую направляющую втулку в корпус рычага и сдвиньте ее вдоль вала.

11. Отверните четыре болта крепления корпуса рычага к основанию корпуса.

12. Снимите корпус и снимите с него вал.

13. Снимите направляющую втулку с вала.

14. Осмотрите снятые детали. Если втулка направляющей втулки изношена или ее резиновая масса деформирована или закалена, замените втулку. Если в шарнирах шарнира имеется зазор или отверстие для оси рычага сильно изношено, замените шарнир.

15. Установите детали в порядке, обратном снятию.

16. Отрегулируйте привод переключения передач (см. См. «Регулировка привода управления коробкой передач»)

Зачем менять карданчик

Ваш старый карданчик зачеркнут, на его место ставите тот, что справа (от калины)

На всех без исключения автомобилях ВАЗ 2108-2110 имеется сильный люфт в кулисе КПП, вследствие этого получаем, нечеткое переключение передач:

• С уверенностью можно сказать — это болезнь либо недостаток всех автомобилей этой марки
• Причиной такой «болезни», является родной карданчик кулисы КПП
• Если вы хотите устранить такой недостаток – тогда наша инструкция, поможет вам уменьшить люфт кулисы и повысить комфортное переключение передач (тем более вы этого добивались заменой кулисы)
• С начала необходимо попасть на автомобильный рынок и приобрести там (либо в магазине запчастей) короткоходный карданчик от автомобиля лада Калина
• Следует брать его в комплекте с пыльником, потому что от стандартного кардана пыльник не подходит

Инструменты

После покупки ищем в своем арсенале инструмент, необходимый для замены карданчика. С этим я думаю, проблем не возникнет, потому что данная операция требует минимального количества инструмента:

• Накидные ключи «13» две штуки, плюс один ключ«10»
• Молоток
• Отвертка
• Для замены карданчика кулисы необходимо заехать на яму либо эстакаду
• Помощник, желательно трезвый пригодиться вам в конце работы, тогда, когда вам необходимо будет отрегулировать идеальное положение рычага передач
• С помощью двух ключей «13» распустите хомут, расположенный на тяге привода переключающего передачи и стяните привод со штока переключения передач
• Затем отверткой оттяните пыльник карданчика к коробке, в принципе лучше его вообще снять, чтобы не мешал (ведь он нам более не пригодится)
• Затем берем ключ на «10» и откручиваем болтик — фиксирующий карданчик
• Затем берем молоток и не очень сильными ударами сбиваем карданчик с вала и стягиваем пыльник (в случае если не решились убрать его сразу)
• И так, пол дела у нас уже сделано, а в случае необходимости мы можем поменять и сальник на валу выбора передач (пока к нему удобно добраться)
• Натяните новый пыльник на вал
• После этого устанавливаем карданчик от Калины, прикручиваем его болтиком, следует обратить особое внимание, чтобы болтик точно совпал со специальным углублением на валу
• Затяните болтик, затем натяните пыльник на карданчик
• После этого тягу привода, переключающего передачи одеваем на шток, однако при этом хомут не затягиваем
• В случае, если рычаг тяги не получается надеть на карданчик (обычно более длинный шток мешает), тогда подпилите (укоротите) шток карданчика, только не переусердствуйте
• Пора пригласить помощника, который будет сидеть в салоне и выставлять рычаг переключающий передачи в оптимальное положение
• Для этого он сначала пусть установит рычаг по центру, затем отводит немного вправо, и удерживает его в таком положении
• В это время Вы затягиваете хомут
• Только после этого необходимо проверить, как стали переключаться передачи

Устраняем проблему

Рассмотрим несколько способов, которые помогут устранить проблему с включением задней скорости.

Регулировка кулисы

Перед тем как приступить к решению проблемы, возьмите с собой все, что может вам понадобиться:

• новый кардан кулисы коробки передач;
• сальник вала выбора скоростей;
• два накидных гаечных ключа на 13;
• гаечный ключ на 10;
• молоток;
• отвертка.

Для полноценной замены кардана вам потребуется заехать на яму или эстакаду. Кроме того, вам понадобится помощник, который будет переключать рычаг коробки КПП в то время, как вы будете его регулировать.

Приступим к замене кардана и регулировке кулисы:

1. Вам нужно залезть под днище 2109 и найдите вашу КПП. Возьмите два гаечных ключа на 13 и ослабьте хомут, расположенный на тяге привода коробки передач. После этого можно демонтировать привод со штока механизма КПП.
2. Затем возьмите отвертку и с небольшим усилием оттяните пыльник ближе к агрегату. Если вы случайно повредили пыльник, то можно просто демонтировать его, чтобы он вам не мешал. Теперь возьмите гаечный ключ на 10 и открутите винт-фиксатор на кардане.
3. Далее возьмите молоток и очень осторожно сбейте кардан КПП с вала. Делайте это аккуратно, чтобы не повредить вал. Демонтируйте пыльник кардана, если вы его не сняли изначально. Если есть необходимость, то произведите замену сальника вала выбора скоростей.
4. На этом можно считать, что полдела уже сделано. Теперь вам нужно произвести установку кардана кулисы коробки. Монтаж элемента производим в обратном порядке. Для начала установите на место новый пыльник, после чего насадите кардан на вал. помните о том, что положение винта-фиксатора должно совпасть с углублением на валу.
5. Когда кардан насажен на свое место, затяните винт фиксации и установите пыльник на кардан кулисы. Также нужно одеть тягу привода переключения скоростей на шток кардана, но при этом хомут затягивать не нужно.
6. Далее, вам понадобится помощь другого человека, поскольку нужно отрегулировать рычаг КПП. Попросите своего помощника сесть на водительское место: он должен установить рычаг переключения скоростей на «нейтралку» и немного отвести его вправо. В таком положении помощник должен держать рычаг, пока вы будете затягивать хомут кардана.

Когда регулировка кардана окончена, необходимо проверить, как включаются скорости на рычаге. Если проблема, по которой не включалась задняя передача в вашей ВАЗ 2109 заключалась в кардане, что вероятнее всего, то после замены элемента неисправность должна исчезнуть.

Замена масла КПП

Также одной из распространенных причин, по которой не включается задняя передача в автомобиле ВАЗ 2109, является плохое трансмиссионное масло. Как сказано выше, жидкость уже потеряла свои свойства и ее дальнейшая эксплуатация не имеет смысла. Но как понять, что трансмиссионная жидкость уже отработала свой ресурс эксплуатации? К этому вопросу стоит подойти серьезно, ведь процедура замены жидкости не такая уж дешевая. Поэтому нужно точно знать, что трансмиссионное масло потеряло свои свойства.

• Вытащите щуп из отверстия КПП для замера уровня и капните капельку жидкости на белую ткань. Если хотя бы одно из ниже перечисленных условий имеет место, то меняйте масло сразу же.
• Смазывающая жидкость обесцвечена, у нее может быть слегка черный оттенок. Также даже в маленькой капле масла вы сможете увидеть металлические частицы или прочую пыль.
• Трансмиссионная жидкость непрозрачна, на вид очень вязкая. Если попробовать на ощупь, то вещество будет прилипать к рукам. Кроме того, если вы капните таким маслом на кусочек ткани или салфетку, то оно будет впитываться очень медленно по сравнению с новым маслом.
• Очень мутная или пенная жидкость. Это может означать, что трансмиссионное масло попало в двигатель. Если это так, то проблема с включением задней скорости — это первое, что вы ощутите. Если авто будет и дальше функционировать на плохой трансмиссионной жидкости, то может возникнуть необходимость полного ремонта КПП и всей системы трансмиссии.

Кулиса ВАЗ-2109: регулировка, ремонт и замена

Кулиса ВАЗ-2109 – это несложный механизм, с помощью которого происходит переключение передач. Водитель, прикладывая усилие в том или ином направлении, действует посредством кулисы на коробку передач. Тем самым включается нужная скорость. Очень редко, но механизм ломается, и требуется частичная или полная замена. Чаще всего выходит из строя карданчик. Его поменять не составит труда. Но если сломалась сама кулиса, можно задуматься о небольшом тюнинге – сделать короткоходную. Тем самым потребуется меньше усилий, чтобы включить нужную передачу.

Разновидности механизмов

Несмотря на различные модели конструкций, можно выделить всего два вида:

1. Длинноходные (стандартные, устанавливаемые ранее на автомобилях модели 2109 и подобных).
2. Корткоходные (устанавливались на автомобили «Калина»).

Конструктивно они очень похожи, только размерами отличаются. Преимущество короткоходных заключается в том, что с их помощью передачи включаются легче и быстрее.

Правда, вокруг кулисы переключения передач сформировалось множество мифов: некоторые утверждают, что значительно повышаются динамические характеристики автомобиля. Это все неверно, между динамикой машины и видом кулисы нет никакой связи. Но все же преимущества перед стандартной у короткоходной имеются.

Зачем менять кулису?

Существуют ситуации, когда приходится вмешиваться в механизм переключения скоростей из-за выхода из строя какого-либо узла. Но бывают случаи, когда требуется крайняя мера – замена кулисы ВАЗ-2109. В этих случаях требуется замена:

1. Появилась течь масла вследствие повреждения сальника. Можно произвести замену только сальника.
2. Полный выход из строя кулисы.
3. Вы осознали преимущества короткоходной конструкции и у вас имеются средства на подобного рода тюнинг.

Симптомы выхода из строя механизма переключения скоростей:

1. Увеличение люфта рычага КПП. Обратите внимание на то, что причиной такого поведения может быть и разболтавшийся кардан. Иногда выкручивается болт его крепления, поэтому для уменьшения люфта достаточно его затянуть, а предварительно следует нанести каплю фиксатора резьбы.
2. Сложно включить передачи. Иногда слышны посторонние звуки.
3. Переключение передач невозможно.
4. Несоответствие положения рычага и включенной скорости. Например, пропадает задняя, на ее месте находится первая.

Если появился небольшой люфт, желательно провести диагностику и выявить поломку узла. Ремонт сделать незамедлительно, иначе в самый неподходящий момент пропадет одна или несколько скоростей.

Как заменить сальник

При обнаружении утечки масла из коробки передач внимательно осмотрите картер.

Течь выявит сама себя. Обычно уходит смазка через сальники ШРУСов и кулисы. В последнем случае для замены вам потребуется выполнить ряд действий:

1. Приобрести новый сальник кулисы КПП ВАЗ-2109. Его цена — около 100 рублей.
2. Из коробки передач слить масло полностью, выкрутив снизу заглушку ключом на «17». При необходимости можно и заменить впоследствии смазку. Рекомендуется вытянуть верхний щуп, чтобы облегчить вытекание масла.
3. Отсоединяете от рычага кулисы кардан.
4. Снимите пыльник, выкрутите ключом на «10» болт крепления к штоку КПП.
5. При помощи шила или тонкой отвертки извлеките старый сальник. Осмотрите его на предмет повреждений.
6. Установите новый сальник, используя для запрессовки трубку или большую шайбу.

После замены установите пыльник. Оцените состояние кардана: если люфты у него слишком большие, то потребуется замена. После проведения всех работ обязательно проверьте правильность включения скоростей.

Как заменить кардан кулисы

В большинстве случаев выходит из строя не сама кулиса, а кардан. Из-за его смещения, даже небольшого, происходит сбой в механизме переключения передач.

Стандартные кулисы ВАЗ-2109 редко устанавливают при ремонте, используют аналогичные детали от «Лады Калины». Замена выглядит следующим образом:

1. При помощи двух ключей на «13» выкручиваете хомут крепления кардана к тяге.
2. Отверткой оттяните пыльник в сторону картера коробки. При желании можно его полностью снять, а если на нем имеются порезы или иные повреждения, замените новым.
3. Выкрутите фиксирующий болт ключом на «10».
4. Сбиваете кардан молотком, наносите удары аккуратно, чтобы не повредить ничего.
5. Калиновский кардан кулисы намного долговечнее и надежнее, поэтому установите его вместо стандартного.
6. Соберите всю конструкцию в обратном порядке. Но не спешите затягивать болт на хомуте – необходима регулировка.

Замена кулисы на короткоходную

Короткоходную кулису можно купить в автомагазине или на авторынке. Отличить её от стандартной довольно просто. Достаточно замерить расстояние от шаровой опоры до шарнира сопряжения с тягой, ведущей к исполнительным устройствам КПП. У стандартного длинноходного механизма это расстояние составляет примерно 4 см, а у короткоходного — около 10 см.

Короткоходная кулиса ВАЗ 2109 своими руками устанавливается без особых проблем.

Этапы	Действия
Демонтаж начинайте с отворачивания пяти болтов крепления механизма переключения передач со стороны салона.	Открутите от карданчика хомут фиксации тяги, ведущей к исполнительному устройству КПП. Вынимайте агрегат в сторону салона. Убедитесь в том, что сальник кулисы не разрушен. В противном случае потребуется замена сальника.
Традиционно замена механизма на короткоходный сопровождает замена карданчика на аналогичный карданный механизм от Лады Калины.	Это связано с рядом известных конструктивных недостатков штатного карданчика. Такая замена уменьшает люфты в агрегате, дополняя эффект улучшения эргономики за счёт замены штатного узла. Поменять кардан лучше вместе с пыльником, он не взаимозаменяем со штатным.

Регулировка кулисы

В процедуре нет ничего сложного, можно справиться и самостоятельно, но придется бегать из ямы в салон.

Да, желательно делать эту работу на яме или эстакаде. Действовать нужно примерно по такому принципу:

1. Ослабьте гайку на хомуте.
2. Установите рычаг КПП в положение, соответствующее задней скорости.
3. Шток коробки выставьте в положение задней скорости. Добиться этого сложно, поэтому придется проводить корректировку.
4. Проверьте, как включаются передачи. Если задняя слишком ушла влево, то ослабьте хомут и проверните кардан против часовой стрелки. Если пятая скорость (и задняя в том числе) ушли слишком вправо, то кардан проворачивается по часовой стрелке.

Отрегулировав положение кулисы переключения передач, можно заметить, что при установке рычага посередине будет включена нейтральная скорость. При включении пятой рычаг не должен цеплять пассажирское сидение, а при движении задним ходом водительское кресло не должно мешать перемещению рычага.

Ремонт кулисы ВАЗ

Подскажу самый простой способ ремонта кулисы переключения передач на автомобилях ВАЗ. Приятно ездить на машине когда она новая и кулиса не болтается. Но когда машина с пробегом, кулиса обычно разболтана, и чтобы включить заднюю передачу приходится ее вдавливать в сиденье, а при включении пятой скорости, рукой бьете пассажира по ляжке, но женщинам может и приятно такое внимание со стороны водителя, а водителю становится стыдно, что так сильно болтается кулиса скоростей.
Кулиса разбалтывается из-за того что изнашивается ось рычага, и разбиваются отверстия в тяге привода переключения передач, но пластиковые втулки обычно живут долго.

Кулису можно починить самому даже не отсоединяя от коробки передач.

Для этого надо снять чехол с рукоятки переключения передач, и можно снять панельку.

Самый простой способ такой, замените ось рычага на болт м10 и стяните гайкой, отрегулируйте гайку так чтобы она не была очень зажата и давала рычагу скоростей перемещаться не болтаясь. Второй гайкой законтрогайте первую гайку чтобы она произвольно не откручивалась. Даже если разбито отверстие в тяге привода переключения передач, болт стягивает, и самое много будет миллиметровый люфт вперед и назад.

Все кулиса будет работать как новая. Ниже фото отчет, по ремонту кулисы.

Фото. Кулиса до ремонта вид справа, стрелкой показано как можно снять стопорную скобу.

Фото. Вид кулисы до ремонта слева.

Фото. Вид кулисы со снятой осью рычага.

Фото. Я не поленился и снял рычаг кулисы, и заточил один край втулки, так как он был изношен наискось, просто выровнял его на точиле, на глаз. А саму кулису не отсоединял от коробки передач.

Фото. Отремонтированная кулиса, стрелкой показаны законтрагаеные гайки.

Короткоходные кулисы на «девятку»

Такие конструкции разрабатывались исключительно для спортивных моделей, но нашли широкое применение в серийных. Преимущества короткоходной кулисы ВАЗ-2109 перед стандартной:

1. Более легкое переключение скоростей.
2. Уменьшается люфт рычага КПП, особенно при использовании кардана от «Калины».

1. Необходимо либо покупать, либо самостоятельно делать.
2. Чтобы переключить скорость, потребуется большое усилие. Несмотря на меньший ход, такой тип кулисы больше подойдет для сильных не только духом людей.

Но можно не приобретать в магазинах кулису на ВАЗ-2109, сделать короткоходку из обычной можно, имея небольшие навыки сварщика.

Для этого разрезаете в двух местах старую кулису, привариваете отрезки металлической пластины, чтобы удлинить рычаги. Главное – чтобы новая кулиса стала на свое место, поэтому сначала внимательно изучите рисунок, на котором указаны места разрезов.
