Каждый владелец автомобиля должен иметь хотя бы общее представление о его устройстве. Ни один ремонт не обходится без таких знаний, а уж если речь заходит о тюнинге производительности автомобиля, то знать его устройство нужно обязательно.

Немаловажной деталью двигателя внутреннего сгорания является карбюратор – устройство, в котором происходит смешивание воздуха и топлива. В результате получается горючая смесь необходимой для работы силового агрегата консистенции.

Если речь заходит об отечественных карбюраторах, то нельзя не упомянуть Солекс 21083 – одно из лучших устройств в своем классе, с отличными характеристиками и высокой надежностью. Данная модель имеет в своем арсенале одно неоспоримое достоинство – ее можно модифицировать самыми разнообразными способами, тем самым «подогнав» карбюратор под конкретные условия работы.

Что такое жиклеры

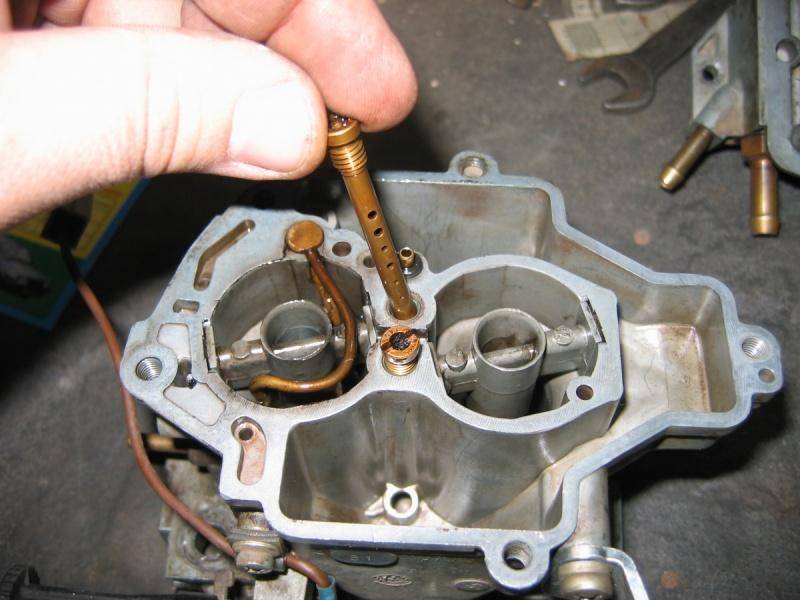

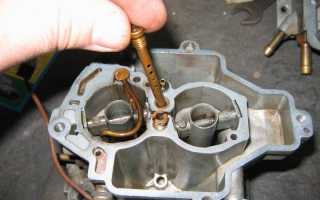

Как правило, доработка карбюратора заключается в замене жиклеров. Жиклеры – это небольшие дозирующие элементы с отверстиями, имеющими определенную величину сечения, через которые проходят компоненты горючей смеси. В этой статье пойдет речь о жиклерах карбюратора Солекс 21083.

Виды и классификация жиклеров

Для создания хорошей обедненной смеси в карбюраторе должны устанавливаться топливные жиклеры с небольшим сечением отверстия, а воздушные – с повышенным. Использование такой схемы позволяет двигателю стабильно работать даже при резком изменении режима езды.

В карбюраторе Солекс 21083 устанавливается два вида жиклеров:

1. Топливные. Обеспечивают равномерное поступление топлива в камеру карбюратора.
2. Воздушные. Дозируют подачу воздуха в карбюратор.

Владельцы автомобилей в большинстве своем предпочитают уменьшать аппетит силового агрегата, поэтому оптимальным решением будет установка комбинации жиклеров, позволяющей снизить расход топлива (иногда получается улучшить этот показатель на треть). Чтобы выбрать подходящие жиклеры, нужно разобраться с их маркировкой, которая не так сложна, как может показаться на первый взгляд.

Как настроить холостой ход

Регулировка холостого хода (РХХ) проводится при появлении поломок в работе мотора – если он не запускается, глохнет после запуска и других проблемах. Также РХХ рекомендуется выполнить после замены или ремонта карбюратора.

Для РХХ вам понадобится:

1. Тахометр – с его помощью определяют частоту вращения коленвала. Регулировать ее можно на слух, но с этим могут справиться только опытные автолюбители.
2. Шлицевая отвертка – чтобы вращать винт регулировки качества/количества смеси. Ширина отвертки – 3 мм.

Подготовка к РХХ:

1. Прогрейте двигатель до 85-90°С.
2. Утопите рычаг «подсоса» до упора, она должна быть открыта на 100%.
3. Заглушите двигатель и подключите тахометр. Перед этим прочтите инструкцию к прибору и действуйте по ней.
4. Запустите двигатель и включите дальний свет и обогрев – чтобы в сети была нагрузка.

Оптимальные обороты ХХ для моторов с Solex – 750-800 об/мин. Вращайте винт «количества» топливной смеси и выставьте указанную выше частоту коленвала. Если не удается выставить нужную частоту вращения, придется регулировать еще и винт «качества» топливной смеси.

На винте «качества» топливной смеси может стоять заглушка из пластмассы – ее перед регулировкой надо убрать – проколоть ее шилом и вытащить крючком или саморезом.

Регулировка ХХ проводится трижды. При отсутствии результата повторяют ее еще 2-3 раза. Перед началом работ проверьте, правильно ли выставлено зажигание и исправность проводки, не подсасывается ли посторонний воздух в карбюратор.

1. При помощи шлицевой отвертки вращайте винт «качества» топлива. Выставьте максимальную частоту вращения коленвала. Вращайте винт вправо-влево, пока не найдете нужное положение. Определит его на слух или с помощью тахометра.
2. Вращайте винт «количества» ТС. выставьте 900 об/мин. Если крутить его по часовой стрелке, то заслонка приоткрывается и обороты возрастают, в обратную сторону – падают. Ищите оптимальное положение винта.
3. Крутите винт «качества», чтобы выставить 800 об/мин.

https://youtube.com/watch?v=0pbmRH5GHPs

💥 ЭКОНОМИЯ ТОПЛИВА. Жиклеры КАРБЮРАТОРА СОЛЕКС 21083.

Регулировка/настройка карбюратора СОЛЕКС 21083 на ВАЗ — часть 3-я финальная

Маркировка жиклеров

Выбирая жиклеры для карбюратора, неопытные автолюбители часто приходят в недоумение из-за наличия нескольких чисел в маркировке жиклера. Расшифровка этих символов происходит следующим образом:

1. Карбюратор Солекс 21083 в базовой комплектации оборудуется жиклерами с маркировкой 21 (для первой камеры) и 23 (для второй камеры). Числа отображают диаметр дозирующих элементов.
2. На нижней части «родных» топливных жиклеров есть цифры 95 и 97,5 (первая и вторая камеры соответственно). Эти данные отображают пропускную способность жиклеров.
3. Точно так же, как и в предыдущем примере, осуществляется маркировка воздушных жиклеров, только в этом случае на них будет маркировка 155 и 125, отображающая производительность деталей. Естественно, эти цифры на жиклерах с разной пропускной способностью будут меняться.

Маркировка жиклеров карбюратора достаточно проста, но простого распознавания числовых значений недостаточно – нужно ведь еще понимать, как и на что влияют эти показатели.

Как делается замена подшипника ступицы заднего колеса можно узнать в нашем материале.

Смотрите, как самостоятельно отрегулировать поток света фар автомобиля. Подробнее – тут.

Немаловажным параметром, влияющим на работу жиклеров, является соотношение количества воздуха и топлива в камере. Нормальным считается соотношение 14,9:1, при котором расход топлива и мощность находятся в равновесии. Для определения подходящей под конкретный стиль вождения комбинации достаточно разобраться, каким будет соотношение воздуха и топлива в горючей смеси.

Заводские топливные жиклеры карбюратора Солекс 21083 рассчитаны на экономичную езду и имеют достаточно малое сечение. Родные жиклеры можно и не менять, если нет особой необходимости в увеличении мощности двигателя. Кроме того, в результате замены жиклеров смесь может получиться слишком обедненной, и двигателю попросту будет не хватать горючей смеси для нормальной работы.

Если двигатель «не тянет», и проблема явным образом кроется в составе горючей смеси, можно подумать над вариантами: различные конфигурации топливных и воздушных жиклеров дают возможность выбрать самую эффективную схему и задействовать ее в своем автомобиле, чтобы добиться подходящих результатов.

Холостой ход. РЕГУЛИРОВКА НА ПРАКТИКЕ + ТЕОРИЯ.

Теория ДВС: Как настроить карбюратор "СОЛЕКС" (Часть 1)

Теория ДВС: Как настроить карбюратор "СОЛЕКС" (Часть 2)

Устройство карбюратора солекс 21083 для автомобилей ВАЗ

За время производства этой марки сменилось несколько модификаций. Базовой моделью сейчас является Солекс 21083, поэтому рассматривать устройство карбюратора этого типа имеет смысл рассматривать именно на её примере.

• основной корпус, соединяющий в себе диффузоры, ГДС, систему для обеспечения хода в холостом режиме, насос и экономайзер;
• крышка, в которой имеются заслонка для воздуха, поплавки, ЭМ-клапан и пусковая часть для запуска холодного ДВС.

А теперь разберём устройство карбюратора Солекс подробнее.

Пусковое устройство и заслонка для воздуха

Задача пусковой системы двоякая:

1. Она должна готовить богатую топливную смесь в момент запуска «холодного» двигателя.
2. Но сразу после этого она должна обеднить смесь, чтобы свечи не намокали от паров топлива (явление, известное всем автомобилистам как «заливание свечей»).

Устройство, которое содержит Солекс карбюратор 21083, действует следующим образом:

• Водитель, заводя остывший двигатель после долгой стоянки, вытягивает на себя рукоятку «подсоса» — ручного управления пусковым устройством.
• Пусковое устройство под действием тяги взводится, проворачиваясь против часовой стрелки.
• Паз особой формы освобождает штифт управляющего рычага, и воздушная заслонка полностью закрывается, отсекая первую камеру.
• Открывается на необходимый угол (пусковой зазор) дроссельная заслонка Солекс.
• Начинается работа пусковой системы. Под напором воздуха после запуска двигателя заслонка начинает смещаться, обедняя топливную смесь и спасая свечи от заливания.

Схема поплавкового механизма и уровень топлива

Другой важной частью, которую содержит карбюратор, является поплавковый механизм. Его задача – поддерживать необходимый уровень топлива в карбюраторе Солекс 21083. Уровень поддерживается автоматически с помощью клапана, который перекрывается запорной иглой. Когда уровень падает, поплавки опускаются, игла освобождается – и отверстие в клапане открывается, пропуская новую порцию топлива.

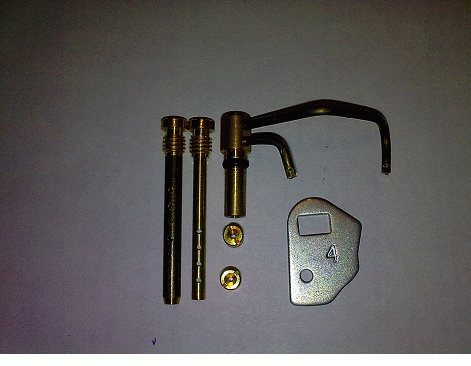

Жиклеры, диффузоры и другие сменные детали

С точки зрения пользователя важной частью любого карбюратора являются детали, которые полагается регулярно менять. В карбюраторах марки Солекс к ним относятся:

• Жиклеры – «пробки» с калиброванными отверстиями, пропускающие строго дозированные порции топлива в единицу времени. От их пропускной способности зависит, будет ли карбюратор обеспечивать двигатель должным количеством топливной смеси. При этом жиклёры топлива должны иметь небольшое сечение, а воздушные – напротив, значительно большее. Заводской комплект жиклеров рассчитан на экономный расход топлива, и потому их сечение мало. В том случае, если требуется повысить мощность двигателя, пусть даже и ценой перерасхода бензина, можно приобрести другой комплект, увеличив пропускную способность узлов. Кроме того, замена и новый подбор жиклеров требуется, если карбюратор Солекс используется не на «родном» двигателе ВАС, а на автомобилях марок ГАЗ, УАЗ и т. д.
• Диффузоры – это сужения в патрубках каналов у карбюратора. Если большие диффузоры у Солекса обычно являются непосредственной частью корпуса смесительных камер, то малые – это сменные детали ГДС карбюратора. Особенностью работы диффузоров является следующее: чем больше их сечение, тем выше мощность двигателя – но при этом менее эффективно распыляется топливная смесь. Поэтом подбор диффузора должен исходить из этих взаимоисключающих правил, и настройка карбюратора Солекс 21083 предусматривает подбор сечения исходя из ожидаемого режима работы. В частности, правильно подобрав сечение, можно повысить мощность двигателя на высоких оборотах и высоких скоростях автомобиля. Поэтому смена малых диффузоров – один из важных элементов тюнинга автомобиля.
• Распылители УН. Это не только сменная деталь, но ещё и один из элементов, подлежащих замене при тюнинге. В частности, любители быстрой езды заменяют штатные распылители теми, которые входят в ремкомплект от карбюратора 21073-1107010. С минимальными доработками удаётся добиться того, что ценой повышенного расхода топлива заметно растёт и ускорение.
• Нажимной кулачок УН. В карбюраторах Солекс используются два основных типа этой детали с маркировками «4» и «7». Для повышения динамики и ускорения автомобиля, приемистости на высоких оборотах обычно меняют «седьмой» на «четвёртый». Там же, где «4» стоит штатно, ничего трогать не надо.

Это интересно: Присоска для удаления вмятин на автомобиле

Карбюратор SOLEX . Ремонт ,тюнинг и установка на авто!

Холодный ПУСК или Поговорим о Пусковых зазорах (СОЛЕКС)

Теория ДВС: Как настроить карбюратор СОЛЕКС (часть 4)

Выбор жиклеров

Подбирая набор новых жиклеров для модификации карбюратора, стоит всесторонне изучить этот вопрос: Солекс 21083 дорабатывают очень часто, и пара дополнительных советов от опытных водителей не помешает. Рекомендации по выбору чаще всего звучат подобным образом:

• очень важно учитывать объем двигателя: при большом рабочем объеме лучше подобрать воздушные жиклеры с небольшим сечением, чтобы улучшить горючую смесь;
• в первую очередь стоит выбирать именно топливные жиклеры, а уже потом искать воздушные;
• последовательность важна и при установке жиклеров: сначала они устанавливаются в первую камеру, а уже потом во вторую – такой поэтапный подход позволит выбрать наиболее подходящую схему.

В качестве примера подбора жиклеров для 1,5-литрового двигателя можно рассмотреть такую комбинацию:

• в первой камере устанавливается топливный жиклер 102,5, а воздушный имеет сечение 155;
• для второй камеры выбирается топливный жиклер 110, а воздушный – с маркировкой 125 или 135.

Стоит обратить внимание на тот факт, что Солекс 21083 изначально рассчитан на 1,5-литровые двигатели, и его установка на силовой агрегат с большим рабочим объемом не рекомендуется: из-за особенностей конструкции данного карбюратора слишком «объемистый» двигатель не будет получать достаточно качественную горючую смесь.

Также стоит помнить о том, что все карбюраторы Солекс имеют сходное устройство, за счет чего обеспечивается взаимозаменяемость их элементов. Это правило относится и к жиклерам: при необходимости можно подобрать для своего варианта жиклеры с другого карбюратора, имеющие иное сечение.

И последняя рекомендация: при подборе жиклеров с большим сечением иногда возникает желание расточить их самостоятельно. Делать этого не стоит, поскольку для работы жиклеров требуется правильное соотношение, достичь которого в «гаражных» условиях не получится даже при наличии подходящего оборудования.

Советы по настройке, регулировке и устранению неполадок

Итак, сбылась мечта, карбюратор Солекс установлен на двигатель. Теперь основное – его настройка под двигатель.

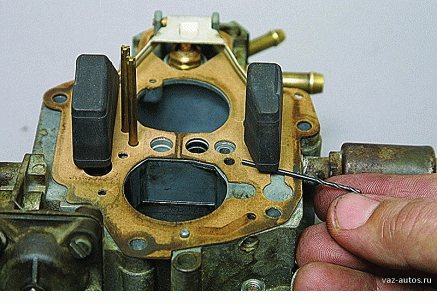

Первое, что стоит сделать – это выставить уровень в поплавковых камерах.Это можно сделать следующим образом:

• Завести двигатель, дать ему 5 минут поработать, аккуратно подгазовать. Необходимо заметить, что Солекс на каком-либо объеме должен завестись.
• После работы двигателя глушим его.
• Далее нужно осторожно снять топливный шланг, так как из него может брызнуть бензин. Это нужно делать, чтобы в момент снятия крышки карбюратора бензин не полился в камеру.
• Открутить 5 винтов, держащих крышку карбюратора, и снять трос подсоса.
• Горизонтально поднять крышку карбюратора, дабы не повредить поплавки.
• Замерять расстояние от поверхности бензина, находящегося в камерах до привалочной поверхности карбюраторной крышки. Оно должно быть в пределах 23-25 мм в двух камерах, но уровни будут друг от друга отличаться, поэтому можно замерять уровень в каждой камере и взять среднее. Если же уровень больше либо меньше заданного, то нужно аккуратно подогнуть язычок поплавков в требуемую сторону, удалить часть бензина из камер, собрать все в обратной последовательности.
• Завести автомобиль и с фонариком посмотреть в камеры карбюратора 30 секунд, за это время не должно упасть ни одной капли бензина. Если с диффузоров капает, то это свидетельствует о переливе;
• Далее снова замерять уровень в камере, в условиях нормы первый этап будет завершен.
