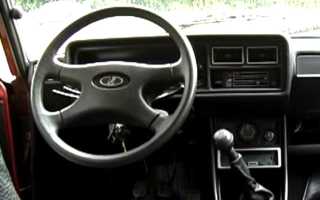

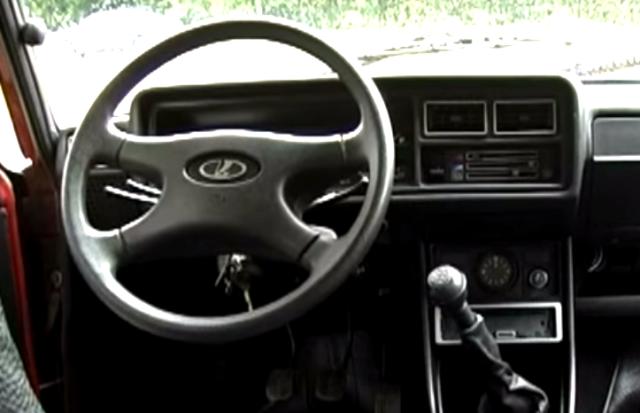

Всем привет сегодня хочется рассмотреть органы управления на автомобиле ВАЗ-2107. Конечно если вы водитель со стажем вы уже знаете как управлять данным автомобилем, но для новичка или для того кто только приобрёл автомобиль ваз-2107 статья должна пригодится.

В данной статье мы рассмотрим: -Органы управления автомобилем -Органы управления печкой -Управление световыми приборами -Комбинацию приборов и т.д….

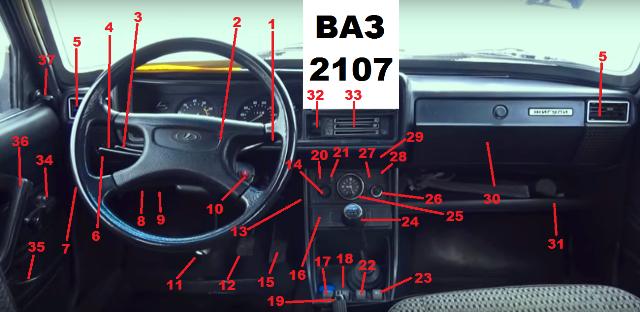

Панель приборов и органы управления ВАЗ-2107

1 — рычаг переключателя стеклоочистителей и омывателей ветрового стекла и блок-фар. Находится под напряжением, если ключ в выключателе зажигания занимает положение I или III. При положении рычага:

2 — выключатель звукового сигнала. Находится под напряжением постоянно. 3 — рычаг переключателя указателей поворота. Находится под напряжением, если ключ зажигания в выключателе зажигания находится в положении I. При переводе рычага в положение «А» включаются указатели правого поворота, в положение «В» — указатели левого поворота. При выходе автомобиля на прямую после поворота рычаг автоматически возвращается в исходное положение. Эту опе-рацию можно выполнять и вручную. 4 — рычаг переключателя света фар. При нажатии на переключатель 17 наружного освещения до второго фиксированного положения и если ключ в выключателе зажигания находится при этом в положении I или III, а рычаг переключателя — в положении:

5 — боковые сопла системы вентиляции и отопления салона. 6 — гидрокорректор фар. Вращением рукоятки в зависимости от загрузки автомобиля корректируется угол наклона пучка света фар таким образом, чтобы не ослеплялись водители встречного транспорта.

7 — рычаг привода замка капота двигателя. 8 — патрон подключения переносной лампы.

10 — выключатель аварийной сигнализации. При нажатии на кнопку включается мигающий свет всех указателей поворота и контрольной лампы в самой кнопке. Аварийная сигнализация выключается при повторном нажатии на кнопку.

11 — педаль сцепления. 12 — педаль тормоза. 13 — рычаг крышки отопителя. 14 — выключатель (реостат) освещения приборов. Находится под напряжением при включенном наружном освещении. Вращением рукоятки включается освещение приборов и регулируется их яркость. 15 — педаль акселератора. 16 — место для радиоприемника. 17 — переключатель наружного освещения. При нажатии на верхнее плечо клавиши до первого фиксированного положения включаются габаритные огни и фонари освещения номерного знака, а до второго — дополнительно ставятся под напряжение цепи фар. В вариантном исполнении устанавливается выключатель. 18 — выключатель задних противотуманных огней. Огни в задних фонарях включаются в условиях ограниченной видимости (снег, туман и т.д.) нажатием на верхнее плечо клавиши при включенном свете фар. При этом лампа в самой клавише сигнализирует о включении огней и одновременно подсвечивает клавишу. 19 — рычаг стояночного тормоза. Перемещением рычага вверх приводятся в действие колодки тормозов задних колес. Для возвращения рычага в исходное положение необходимо нажать на кнопку в торце рукоятки рычага. В случае крайней необходимости стояночным тормозом можно пользоваться во время движения автомобиля для притормаживания, либо использовать его одновременно с рабочими тормозами. 20 — резервная контрольная лампа. В вариантном исполнении, если автомобиль укомплектован ремнями безопасности с сигнализацией о не застегнутых ремнях водителя, устанавливается контрольная лампа «Пристегните ремни». 21 — резервная контрольная лампа. На автомобиле, оборудованном системой впрыска топлива, подключается контрольная лампа «CHECK ENGINE» (проверьте двигатель). Кратковременное загорание лампы при включении зажигания свидетельствует о самотестировании системы и не является признаком ее неисправности. 22 — выключатель обогрева заднего стекла. Обогрев заднего стекла включается нажатием на верхнее плечо клавиши при включенном зажигании. 23 — заглушка. 24 — рычаг переключения передач. На рукоятке рычага нанесена схема переключения передач. 25 — часы. Для перевода стрелок оттяните на себя рукоятку и вращайте ее против часовой стрелки. 26 — прикуриватель. Для пользования необходимо нажать на кнопку патрона, который примерно через 15 с автоматически возвращается в исходное положение, готовый к применению. При включенном освещении приборов специальная лампа подсвечивает гнездо прикуривателя. 27 — контрольная лампа включения обогрева заднего стекла. Загорается оранжевым светом при включении обогрева заднего стекла.

28 — контрольная лампа уровня жидкости в бачке гидропривода тормозов. Лампа загорается постоянным красным светом, если уровень жидкости в бачке опустился ниже допустимого предела из-за расхода жидкости или вследствие повреждения системы. Для контроля исправности самой лампы она загорается, если поднят рычаг стояночного тормоза. 29 — пепельница. 30 — крышка вещевого ящика. Для доступа к вещевому ящику необходимо повернуть ручку замка по часовой стрелке и откинуть крышку. Если ключ в выключателе зажигания находится в положении I или III, внутренняя часть ящика подсвечивается специальным фонарем. 31 — вещевая полка.

32 — трехпозиционный переключатель электровентилятора отопителя. Находится под напряжением при включенном зажигании. При нажатии на нижнее плечо клавиши до первого фиксированного положения включается малая скорость электровентилятора, а при нажатии на нижнее плечо до упора — высокая скорость.

33 — блок рычагов управления системой вентиляции и отопления салона.

34 — ручка стеклоподъемника

35 — внутренняя ручка замка двери водителя позволяет открывать водительскую дверь из салона автомобиля.

36 — ручка двери

37 — рычаги управления наружными зеркалами заднего вида (на автомобилях, не оборудованных электроприводом наружных зеркал заднего вида).

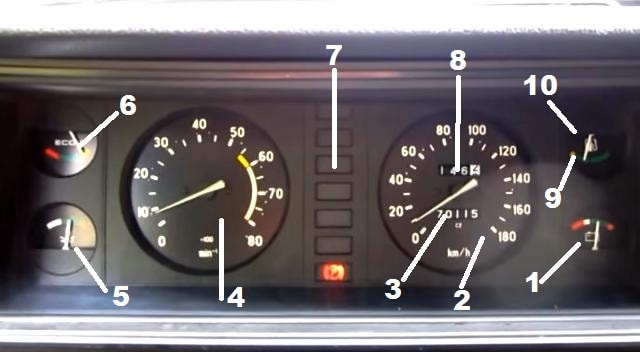

Панель и комбинация приборов ВАЗ-2107

1. Вольтметр, демонстрирующий текущее напряжение бортовой сети. 2. Спидометр, сигнализирующий о скорости движения. 3. Одометр — счетчик расстояния, пройденного машиной. 4. Тахометр — прибор, показывающий частоту вращения коленвала. Желтая зона прибора обозначает высокие обороты,красная — недопустимые. 5. Индикатор температуры охлаждающей жидкости. Зеленая зона — нормальная температура, красная зона — перегрев двигателя. 6. Эконометр — прибор, показывающий, насколько оптимален режим работы мотора с точки зрения экономии топлива. 7. Предупредительные индикаторы 8. Указатель “суточного” пробега авто. 9. Сигнальная лампа уровня топлива 10. Указатель уровня бензина в баке.

ремонт битого ваз 07

ВАЗ 2107, сток разгон 0-100 (0-150)

Модификации авто ВАЗ-2107

ВАЗ-2107. Базовая версия седана, с 8-клапанным карбюраторным двигателем ВАЗ-2103, объемом 1,5 литра

ВАЗ-2107-20. Тот же ВАЗ-2107, но с инжекторным двигателем ВАЗ-2104 объемом 1.5 литров соответствующий экологическому стандарту Euro-2.

ВАЗ-2107-71. Автомобиль для Китайского рынка оснащался двигателем ВАЗ-21034, объемом 1,4 литра и мощностью 66 лошадиных сил, специально заточенный под бензин А-76. Поршни были взяты с ВАЗ-2108.

ВАЗ-21070. Модификация автомобиля с 8-клапанным, карбюраторным двигателем ВАЗ-2103, объемом 1,5 литра.

ВАЗ-21072. Модификация с 8-клапанным карбюраторным двигателем ВАЗ-2105, объемом 1,3 литра.

ВАЗ-21073. Экспортная модификация для европейского рынка, на которую устанавливался инжекторный двигатель объемом 1,7 литра и мощностью 84 лошадиных сил. Двигатель данного автомобиля обладал каталитическим нейтрализатором, который удовлетворял требованиям о защите окружающей среды.

ВАЗ-21074. Модификация с 8-клапанным, карбюраторным двигателем ВАЗ-2106, объемом 1,6 литра.

ВАЗ-21074-20. Модификация с инжекторным двигателем ВАЗ-21067-10 объемом 1,6 литра, который соответствует экологическому стандарту Euro-2

ВАЗ-21074-30. Как и предыдущая модель, но с двигателем ВАЗ-21067-20, который соответствует экологическому стандарту Euro-3

ВАЗ-210740. Модификация 2010 года выпуска, оснащенная инжекторным двигателем ВАЗ-21067 с катализатором. Объем двигателя 1,6 литра, мощность 72,7 лошадиных сил.

ВАЗ-21076. Экспортная модификация с карбюраторным двигателем ВАЗ-2103.

ВАЗ-21077. Экспортная модификация с правым рулем для рынка Великобритании. На автомобиль устанавливался карбюраторный двигатель ВАЗ-2105, объемом 1,3 литра.

ВАЗ-21078. Еще одна экспортная модификация для Великобритании, но с карбюраторным двигателем ВАЗ-2106, объемом 1,6 литра

ВАЗ-121079. Модификация разработанная специально для нужд МВД и КГБ, оснащалась мощным, роторно-поршневым двигателем ВАЗ-413, объемом 1,3 литра и мощностью 140 лошадиных сил.

ВАЗ-2107 ЗНГ. Автомобиль оснащенный 8-клапаннм, инжекторным двигателем ВАЗ-21213, объемом 1,7 литра.

Инжектор представляет собой специализированный струйный насос, предназначающийся для нагнетания газов или жидкостей под давлением в специализированные резервуары. Он с успехом используется в последних версиях практически всех автомобилей мира. Предназначается для подачи топлива под давлением в двигатель.

Блок контрольных ламп ВАЗ 2107

Теперь давайте подробнее рассмотрим блок предупредительных индикаторов.

Индикатор включения указателя поворотов (при включении мигает зеленым светом). Лампа неисправности управления инжекторным двигателем (отсутствует на карбюраторных “семерках”). При включении зажигания лампа светится оранжевым светом и должна гаснуть после заводки. Горящая или мигающая лампа на работающем двигателе сигнализирует о неисправности. Лампа заряда аккумуляторной батареи. Она горит красным при включении зажигания и должна гаснуть как только двигатель заработает. Если она продолжает гореть — заряд аккумулятора отсутствует. В таком случае необходимо определить источник проблемы и устранить поломку. Индикатор включения “габаритов”. Горит зеленым, когда включены габаритные огни. Лампа, сигнализирующая о включении дальнего света фар (горит синим светом). Лампа уровня тормозной жидкости системе гидропривода тормозов. Индикатор слабого давления масла. Загорается красным при включении зажигания. Он должен погаснуть после запуска мотора. Эксплуатировать машину, если горит лампа давления масла недопустимо. Лампа стояночного тормоза, горящая красным, если поднят рычаг тормоза. Желтая лампа резерва топлива. Горит если в баке остается меньше 5 литров бензина.

Ремонт двигателя «Жигулей»: основные понятия

Многие автолюбители, особенно начинающие, не совсем четко представляют себе, в чем заключается ремонт двигателя ВАЗ 2107, или любого двигателя внутреннего сгорания, например, ВАЗ 21213, который именуют «капитальный ремонт», или капремонт. Поясняем это на простой «жизненной ситуации».

У вас автомобиль не новый. Вы ездили на нем, он «кушал» в избытке масло и бензин, двигатель имел плохую тяговитость, шумел. Подниматься в длинную, крутую горку на 4 передаче ваша машина не могла. Приходилось переключаться на третью, все едущие за вами участники движения вначале сигналили вам, затем – обгоняли.

И вот как – то вы решили «сэкономить» на покупке моторного масла. Путь неблизкий, а масло убывает очень ощутимо. Вы купили дешевое масло на рынке, залили его в двигатель и забыли. Но в пути пришлось забуксовать. Двигатель начал перегреваться, время вечернее, место дикое. У вас «классика», а не ВАЗ 21213. Раздатки нет. Вы рванули педаль газа, и на 1 — й скорости, наконец, выехали. По дороге к дому стук усилился, стала постоянно гореть лампа давления масла, приходилось ехать на «подсосе», а при въезде в гараж машина совсем заглохла.

В мастерской обнаружилось, что:

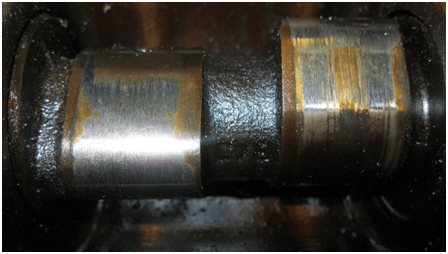

• распределительные валы исшарканы и сточены, с грубыми заусенцами.



• Шлицы на валу масляного насоса срезаны практически полностью, при этом весь картер и фильтр масляного насоса забит стружкой и металлической трухой.

Произошло следующее: при форсированной работе горячего двигателя моторное масло потеряло свои смазочные свойства, и интенсивно трущиеся детали вместо смазки сточились, и в конце двигатель даже «заклинил».

На ремонт были истрачены значительные средства. Сделано было следующее:

• заменена головка блока цилиндров,
• подтянута цепь,
• поставлен новый масляный насос,
• полностью заменено масло с промывкой двигателя,
• заменен масляный фильтр,
• пришлось поменять многие прокладки,
• заново выставлен момент зажигания, заодно приобретены новые высоковольтные провода зажигания (провод с катушки был поставлен от ВАЗ 21213);
• поставлены новые свечи;
• заменено реле генератора;
• подтянута цепь ГРМ, отрегулированы натяжитель и успокоитель.

Следует ли считать, что был проведен капремонт?

Ответ: нет. Как машина до этого «много и хорошо кушала плохое масло», так она будет потреблять и хорошее, в повышенных масштабах. Как она плохо ехала в горку до аварии, так же она плохо и едет после ремонта.

Капитальный ремонт двигателя автомобиля — это тот ремонт, который проводится по причине потери тяговитости и мощности двигателя – а именно снижение крутящего момента,

Какими способами выявить потерю мощности? Простые способы таковы:

• Избыточное потребление масла и бензина;
• Снижение динамики разгона при хорошо отрегулированном карбюраторе, это относится ко всей «классике» и к ВАЗ 21213;

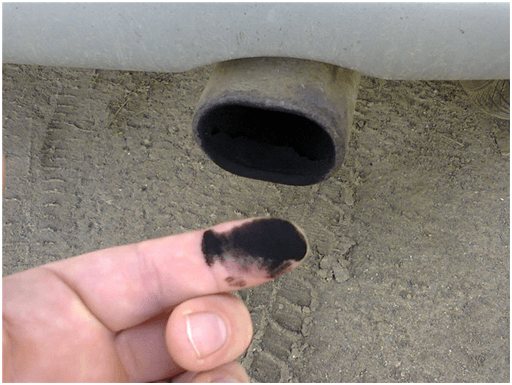

• Появление черного дыма и копоти в выхлопе, следы жирной сажи на конце выхлопной трубы.



Что может симулировать необходимость капитального ремонта?

• В том случае, если прокладка немного не соответствует размерам цилиндра, например, поставлена прокладка от ВАЗ 21213.Иногда бывает, что похожая картина развивается в том случае, если нарушена прокладка головки блока цилиндров. В этом случае может быть снижение выходной мощности и компрессии. Может создаться впечатление, что нужен капитальный ремонт;
• Иногда неправильно после открытия затянуты болты головки, вследствие чего создается перекос;
• В том случае, если прокладка немного не соответствует размерам цилиндра, например, поставлена прокладка от ВАЗ 21213.

Потеря мощности есть следствие неполного прилегания поршней к стенкам цилиндров, или снижение компрессии. Именно снижение компрессии, износ поршневых колец и увеличение диаметров рабочих объемов цилиндров требует капитального ремонта.

Особенно важна хорошая компрессия на малых передачах, когда двигатель развивает большую мощность. Это позволяет, например, ВАЗ 21213 преодолевать бездорожье.

Запомните: главным в капитальном ремонте двигателя является ремонт блока цилиндров.

Этапы ремонта блока цилиндров следующие:

• Дефектовка – или измерение компрессионного числа в каждом цилиндре;
• Разборка блока и тщательное измерение плоскостей и размеров;
• Расточка блока под новые размеры, и хонингование поверхностей – или изменение геометрии цилиндров;
• Проверка размеров, обработка плоскостей, шлифование и хонингование коленчатого вала (коренные и латунные шейки) – в этом и предыдущем пунктах и заключается капитальный ремонт в своей сути;
• Балансировка коленчатого вала вместе с маховиком и корзиной сцепления;
• Подбор новых поршневых колец под новые размеры;
• Сборка, тестирование работы и измерение компрессии после ремонта.

Для тех, кто решил самостоятельно сделать капитальный ремонт своими руками, чтобы покупались только запчасти (так как за одну лишь работу в автосервисе возьмут не один десяток тысяч рублей) кратко опишем лишь разборку и процесс извлечения блока цилиндров (подход практически тот же самый у ВАЗ 2107 и ВАЗ 21213):

• Нужно иметь место для ремонта, с ямой и кран – балкой, или возможностью присоединения тали для того, чтобы вынуть двигатель, иначе капремонт обречен на провал, еще не начавшись;
• Вначале снимите капот, чтобы освободился подход к моторному отсеку спереди;
• Снимаем аккумулятор, предварительно отключив «массу»;
• Выворачиваем болты на радиаторе и блоке цилиндров, предварительно открыв радиатор и расширительный бачок и сливаем весь тосол;
• Аккуратно подставив емкость, сливаем моторное масло из картера двигателя;
• Снимаем вначале воздушный фильтр, затем карбюратор и надолго откладываем в сторону;
• Болтающийся шланг подвода топлива отсоединяем от бензонасоса (в просвет вставляем болтик М8, чтобы не лился бензин);
• Затем бензонасос вместе с проставкой, прокладками и его штоком снимается с мотора;
• Убираем все патрубки, идущие к печке, свечные провода, провод катушки;
• Снимаем со штоком прерыватель – распределитель;
• Начинаются работы внутри двигателя: после снятия крышки блока цилиндров убираем кулачковый вал, и звезду ГРМ;
• Выворачиваем ответственные болты крепления головки блока цилиндров, желательно иметь крепкие головки, или динамометрический ключ. Это весьма ответственная процедура, и перед тем, как браться за нее впервые своими руками, нужно внимательно прочитать о направлении, силе, и порядке работы с винтами и ключом;
• Отсоединяем «штаны», или выпускной коллектор, а затем снимаем полностью головку блока цилиндров;
• Затем проводим визуальный осмотр цилиндров и поршней на предмет выбитых обозначений, проверяем плотность посадки поршней на пальце, прикидываем, какой капремонт предстоит;
• Забираемся в яму, снимаем у картера двигателя защиту, отсоединяем все провода (обесточиваем генератор), а затем снимаем его вместе с ремнем прочь;
• Снимаем и убираем стартер с автомобиля;
• Убираются все трубы системы охлаждения вместе с термостатом, убирается «карлсон» вместе с радиатором и водяной насос;

Только теперь, когда гараж стал похож на склад запчастей, можно вывернуть крепление шкива коленвала, винты картера сцепления, большие гайки (2) с подушек двигателя, и, пользуясь помощью напарника, подвесить на балке, аккуратно приподнять над моторным отсеком и снять двигатель.

После этого снимается сцепление, масляный фильтр, маховик, цепь ГРМ, звезда коленвала также снимается, и только после этого можно приступать к оценке состояния коленвала, его шеек, вкладышей, а также начать работать с блоком цилиндров, оценивая будущий капремонт.

В том случае, если вас не пугает даже подготовительный объем работы, то можно смело рекомендовать вам провести капитальный ремонт двигателя своими руками.

Кроме того, вы должны найти СТО, где вам проведут растачивание блока цилиндров, будут шлифовать коленчатый вал, выполнят запрессовку и другие операции.

Таким образом, без серьезных авторемонтных мастерских, оснащенных станками, все равно не выполнить капитальный ремонт своими руками в одиночку.

Решение за вами.

Показатели приборной панели ВАЗ 2107

Загорается лампа низкого давления масла. Следует немедленно заглушить мотор, остановиться и проверить уровень масла в картере. При необходимости долить масло и после завести мотор. Если уровень масла достаточен, а лампа горит, продолжать движение нельзя. Нужно отбуксировать машину на место ремонта. Иначе вкладыши (подшипники коленвала) сотрутся или провернутся и мотор застучит или заклинит, что потребует проведения дорогостоящего капремонта. Загорается аварийная лампа аккумуляторной батареи. В этой ситуации продолжать движение можно, но следует учесть, что далеко уехать, особенно ночью, не удастся — аккумулятор быстро разрядится. Начать надо с проверки состояния клемм. Если они окислились — почистить их. Если клеммы в порядке, необходимо произвести проверку работоспособности генератора или реле регулятора напряжения (зачастую причина отсутствия заряда кроется именно в последнем). Если загорается лампа падения уровня тормозной жидкости, следует немедленно остановиться. Продолжать движение с неисправными тормозами недопустимо. После остановки необходимо долить тормозную жидкость и проверить работоспособность тормозной системы. Если тормоза работают, можно ехать к месту ремонта самостоятельно. Иначе необходимо устранять поломку на месте или вызвать эвакуатор. Если стрелка датчика температуры охлаждающей жидкости находится в красной зоне шкалы, нужно остановиться, чтобы двигатель остыл. Когда температура опустится, можно проверить состояние патрубков и уровень охлаждающей жидкости. Если уровень в норме, то можно попробовать доехать до СТО, чтобы там выяснить причину поломки. Чаще всего это неисправность термостата или вентилятора радиатора. Панель ВАЗ 2107 не оборудована аварийной сигнализацией или дополнительной лампой, загорающейся при перегреве двигателя. Поэтому неопытные водители нередко не замечают данной проблемы, что может привести к выкипанию антифриза или даже заклиниванию мотора. Важно: нельзя открывать расширительный бачок или лезть к патрубкам, когда двигатель не остыл. Иначе можно получить ожоги.

Если стрелка уровня топлива на нуле или загорелась желтая лампа “резерва”, необходимо заправиться. Запас хода на “резерве” — около 50 км. Также передняя панель ваз 2107 имеет тахометр, на показания которого следует обращать внимание при движении. Движение на повышенных оборотах (свыше 5000 об/мин) может привести к поломке мотора. Если же держать стрелку тахометра в зеленой зоне шкалы, можно продлить ресурс и добиться минимального расхода топлива.

РЕМОНТ ДНИЩА КУЗОВА

Днище кузова больше других элементов подвергается агрессивному влиянию внешней среды и механическим повреждениям. Заметное влияние на его износ оказывает и плохое состояние дорог. Поэтому днище часто приходится полностью переваривать. Это можно сделать и самостоятельно — потребуется лишь смотровая яма или эстакада и хорошее освещение для осмотра днища. Из инструментов понадобятся:

1. газосварка или полуавтоматический сварочный аппарат;
2. ножницы по металлу;
3. болгарка;
4. рихтовочные молотки.

Крайне важно найти листовой металл оптимальной толщины — тонкое железо чувствительно к температуре (потребуется газосварка), а толстое сложно обрабатывать.

Днище восстанавливается следующим образом.

• Все проблемные места пола очищаются от грязи и ржавчины болгаркой.
• Вырезаются металлические латки.
• Латки фиксируются в нужных местах и привариваются.

Металлическая латка на днище кузова ВАЗ 2107 должна быть приварена по всему периметру

• Швы зачищаются и покрываются антикорозийным составом.
