Замена прокладок в основном силовом агрегате занимает достаточно много времени и сил, поскольку, как правило, приходится демонтировать большую часть деталей. Этот процесс считается не из легких, и проделать его сможет не каждый автомобилист. Замена прокладки ГБЦ на 16-клапанном двигателе ВАЗ-2112 провести сложнее, чем на 8-клапанном.

Видео о замене прокладки ГБЦ на ВАЗ-2112 16V ниже:

На видео изображен процесс замены прокладки головки блока ВАЗ-2112, а также присутствуют основные рекомендации и нюансы.

Когда пора менять?

Прокладка служит для уплотнения соединения головки с блоком цилиндров. Существует несколько ее видов:

• Асбестовые. Главное преимущество: минимальная усадка и отличная восстанавливаемость.
• Металлические. Это одни самых надежных и качественных расходных материалов.

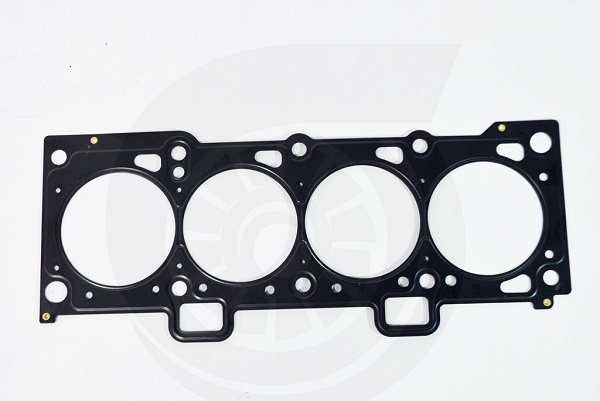

  Новая металлическая прокладка ГБЦ

• Безасбестовые. Применяются в качестве ремкомплектов. Основные плюсы: эластичность, термостойкость, упругость.

Регламент замены прокладки ГБЦ на ВАЗ 2112 16 клапанов указан в мануале, но это не является основной причиной. Существует ряд признаков, по которым определяется необходимость замены:

• протечка моторного масла или тосола в области соединения;
• белый пар, присутствующий в выхлопных газах, говорит о попадании тосола в цилиндры;
• при попадании отработанных газов в охлаждающую систему появляется пена на горловине расширительного бака;
• присутствие масляных пятен в охлаждающей жидкости (ОЖ), говорит о негерметичности соединения;
• наличие белого налета на масляном щупе свидетельствует, что в моторном масле присутствует тосол, причиной этого может быть испорченная прокладка.

снятие гбц ваз 2112 16клапанов

сравнение прокладок гбц 2112 и 21126,установка гбц

Замена прокладки ГБЦ. Снятие установка ГБЦ. ВАЗ 2112 1.5 16v

Периодичность и причины замены

По официальному регламенту прокладка головки блока цилиндров двигателя ВАЗ 2112 может отработать 200 тысяч километров пробега. Обычно после прохождения такого километража ресурс службы уплотнителя исчерпывается.

По каким причинам может потребоваться его замена:

1. Естественный износ. Любая деталь или машинный узел обладают определенным сроком использования. Избежать естественного износа невозможно.
2. Повреждение головки блока цилиндров, деформация либо прогиб. Это может стать поводом для пробоя прокладки и попадания на ее поверхность горячей охлаждающей жидкости.
3. Закипание силового агрегата. Регулярная езда на автомобиле с перегретым двигателем станет причиной повреждения уплотнительного элемента.

Признаки замены

По каким «симптомам» можно понять, что пора поменять уплотнительную прокладку головки БЦ:

1. Утечка моторной жидкости либо хладагента на стыке соединения головки с самим блоком. Если вы увидели масляные пятна в месте соприкосновения ГБЦ с БЦ, выполните диагностику состояния силового агрегата.
2. Из выхлопной трубы машины выходит белый дым, практически пар, нехарактерный для отработанных газов. Это свидетельствует о попадании охлаждающей жидкости в цилиндры двигателя.
3. Наличие пены в районе горловины расширительного резервуара в моторном отсеке автомобиля. Вещество вспенивается в результате попадания отработавших газов в систему охлаждения через пробитый уплотнитель.
4. Наличие жирных маслянистых пятен в антифризе, что свидетельствует о плохом соединении и отсутствии герметичности.
5. На измерительном щупе уровня моторной жидкости появился белый налет. Это говорит о том, что в смазочное вещество попал хладагент. Обычно это является следствием поврежденной прокладки.

Прогорела прокладка ГБЦ ВАЗ

Что делать если пробило прокладку ГБЦ

Многих водителей интересует вопрос, можно ли ездить с пробитой прокладкой ГБЦ? Ответ прост — можно, но нежелательно, и лишь на небольшие расстояния, В частности, до гаража или автосервиса для проведения ремонтных работ. В противном случае последствия того, что пробило прокладку ГБЦ могут быть самыми плачевными.

Если в результате диагностики выяснилось, что прокладку пробило, то с этим уже ничего не поделать, кроме как произвести её замену. Также стоит осмотреть прилегающие поверхности, и что самое важное, постараться выяснить истинную причину прогара… Цена прокладки может быть разной и зависит от марки автомобиля и производителя самой запчасти. Однако по сравнению с другими узлами она невысока. Ремонтные работы могут обойтись вам несколько дороже простой покупки прокладки. Дело в том, что необходимо учесть следующие моменты:

Если в процессе демонтажа ГБЦ обнаружится, что крепежные болты “повело” и они не соответствуют техническим параметрам, их необходимо будет заменить. А иногда случаются ситуации, когда вследствие изменения геометрии ГБЦ болт невозможно выкрутить, и его приходится попросту срывать. Для проведения этой неприятной процедуры есть соответствующее оборудование. Часто на современных двигателях устанавливают болты, которые работают на пределе своей текучести. А это значит, что после снятия ГБЦ (для замены прокладки или по другим причинам) необходимо покупать и устанавливать аналогичные новые.

Если нарушена плоскость головки блока цилиндров, то необходимо будет провести ее шлифовку. Для этого используют специальные станки, работа на которых также будет стоить денег. Однако рабочую плоскость ГБЦ “ведет” не так часто, но проверить этот параметр все же стоит. В случае, если поверхность подверглась шлифовке, то новую прокладку необходимо покупать, учитывая толщину снятого слоя металла. Перед самостоятельной заменой прокладки необходимо очистить головку от нагара, накипи и кусков старой прокладки. Далее необходимо провести ревизию ее поверхности. Для этого используют специальный мерный инструмент, как правило, линейку. Ею проводят по поверхности, выявляя наличие зазоров. Размер зазоров не должен быть больше 0,5…1 мм. В противном случае поверхность головки нужно отшлифовать или целиком заменить на новую. Вместо линейки можно использовать толстый лист стекла (например, толщиной 5 мм). Его укладывают сверху на поверхность головки и смотрят на наличие возможных воздушных пятен. Для этого можно поверхность головки немного смазать маслом.

Проверка ГБЦ

При замене прокладки рекомендуется смазать ее поверхность графитовой смазкой. Так она станет мягче и проще найдет “свое” место на поверхности ГБЦ. Кроме этого, при демонтаже она будет легче сниматься. Преимущество графитовой смазки в данном случае состоит в том, что графит в процессе эксплуатации не выдавливается, превращаясь в золу.

После проведения ремонтных работ автовладелец должен следить за поведением мотора. Не появляются ли вновь описанные выше неисправности (белый дым из выхлопной трубы, эмульсия или жирные пятна в охлаждающей жидкости, масло на стыке ГБЦ и БЦ, отсутствует перегрев двигателя и так далее). Причем сразу после замены не стоит эксплуатировать двигатель на максимальной мощности. Лучше, чтобы прокладка “устоялась” и приняла свое место.

Особенности ремонта головки блока цилиндров лада гранта

Двигатель автомобиля лада Гранта имеет различия с мотором Калины. Головка блока, в сравнении с «калиновской» увеличина по высоте на 1,2 мм. Это связано с изменением камеры сгорания. Установлены облегченные поршня. Ремень ГРМ доработан, работает в диапазоне температур от минус 40 до плюс 40 градусов. Заявленный пробег ремня до 200 тысяч километров.

Основной особенностью ремонта ГБЦ гранты является применение металлокерамических седел. На автомобиле Калина, 2114 и т.д. применены чугунные седла, которые возможно обработать вручную, используя комплект отечественных шарошек.

Обработка металлокерамических седел требует износоустойчивого режущего инструмента. С целью успешной их обработки, головку устанавливают на станок NEWENContour—BB, разработанный специально для оперативной обработки седел и направляющих клапанов с цифровым управлением или вручную инструментом Neway.

Очистка клапанных каналов

Чтобы снять любой клапан, потребуется удалить распредвал. Все винты на корпусе подшипников надо отворачивать равномерно, а затягивают их с усилием 10 Н*м. Гидрокомпенсатор можно будет удалить магнитом, а затем клапан рассухаривают, сжав пружину съёмником (см. фото).

Как удалить клапан

В каналах клапанов может находиться нагар. Его счищают:

• Плоской отвёрткой;
• Шлифовальным войлоком.

Притирку проводят так: на клапан одевают патрубок из резины, наносят пасту с алмазной крошкой (одну каплю), затем клапан вдавливают в канал и прокручивают. Можно будет поменять и маслосъёмные колпачки (2112-1007026). Тут не обойтись без специального съёмника.

Съёмник для колпачков

На любом авто, в том числе на ВАЗ-2112, ремонт ГБЦ сводится к чистке и проверке, а также к исправлению дефектов геометрии. В последнем случае речь идёт о фрезеровке. Наличие трещин и сколов – повод для замены, а не для ремонта.

Небольшой фотоотчёт

Прогоревший клапан видно сразу.

Прогорел один клапан в цилиндре 2

В каждом клапанном канале обнаружился нагар.

Слой нагара в каналах ГБЦ

Ремонт: чистка всех каналов, замена клапана с выполнением притирки. Непосредственное выполнение ремонта ГБЦ ВАЗ 2112 потребует несколько операций, в которых необходимо некоторое специальное оборудование. Конечно, в домашних условиях нет такой возможности, и автолюбители просто проводят замену изношенных деталей. Далее, рассмотрим процесс ремонта головки блока, а также некоторые нюансы, связанные с этой работой.

Этапы ремонта головки блока

Прежде чем, приступить непосредственно к процессу ремонта ГБЦ стоит отметить, что головка должна быть полностью разобрана и куплены все необходимые запасные части. Рассмотрим процесс полного капитального ремонта головка блока цилиндров.

Мойка и опрессовка

Процесс мойки автомобильных запасных частей горячим керосином

Для того чтобы помыть головку, она должна быть полностью разобрана, то есть демонтированы все детали, которые можно легко снять. Для полноценной мойки необходимо 12 литров горячего керосина. На автосервисах это делают при помощи распылителя, который подает жидкость под давлением. Так, смывается вся грязь и остатки металличесской стружки. Мойка проводится до тех пор, пока ГБЦ не станет полностью чистой.

Процесс опрессовки головки блока цилиндров

Опрессовка – это процесс, при котором проверяется целостность детали. Опрессовку можно проводить двумя способами, которые в принципе похожи. Первый – закрытие всех щелей и наполнение водой деталь. Есть, где-то проступит или потечет вода, то нарушена целостность и необходим ремонт. Второй способ – закрываются все щели, и головка погружается в водный раствор. Сразу будет видно, где имеет место разгерметизации детали. В случае, если целостность головки нарушена, то необходимо реставрировать ее.

Демонтаж седел

Прежде чем перейти к остальным этапам капитального ремонта, необходимо снять седла клапанов. В лучшем случае, они легко выбьются с посадочного места, а если нет, то придется применить русскую смекалку.

Клапан приваривается к седлу и выбивается из посадочного места

Итак, что же делать если седла клапанов не выбиваются? Решение простое. Необходимо приварить к ним трубку, чтобы рабочий конец проходил через канал направляющей втулки и выбивать, пока седло не соскочит с посадочного крепления. Конечно, на кольце места крепления седла могут образоваться трещины или отколоться кусочек. После совершения процедуры необходимо осмотреть место и при необходимости заварить аргоновой сваркой.

Порядок монтажа и демонтажа

Деталь с названием ГБЦ крепится к блоку цилиндров 10-ю винтами. Их отворачивают торцовым ключом «на 10». Порядок демонтажа ГБЦ представлен на первом фото.

Последовательность отворачивания (1-10)

Стандартная длина винтов – 93 мм. Если винт был вытянут хотя бы до 95 мм, его заменяют новым (требование АвтоВАЗа).

При монтаже используется другая схема (фото 2). Каждый винт смазывают машинным маслом, иначе усилия сведутся «на нет».

Порядок затяжки головки обозначен на этом фото

Выбор прокладки ГБЦ

Прежде чем приступить к выбору прокладки головки блока за каталожным номером, необходимо рассмотреть, какие бывают прокладочные материалы. Рассмотрим, основные виды прокладок ГБЦ:

• Асбестовые. Главное преимущество: минимальная усадка и отличная восстанавливаемость.
• Металлические. Это одни самых надежных и качественных расходных материалов.
• Безасбестовые. Применяются в качестве ремкомплектов. Основные плюсы: эластичность, термостойкость, упругость.

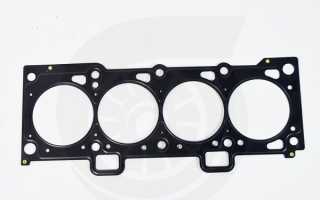

Прокладка ГБЦ металлическая

Итак, теперь можно рассмотреть оригинальную прокладку, а также заменители, которые применяются. В основном, все производители ставят маркировку прокладок согласно оригинала.

2112-1003020 – это оригинальный и аналоговый каталожный номер прокладки ГБЦ для ВАЗ-2112. Также, производитель Ajusa (10144200) производит ряд прокладок для модели 2112.

Момент затяжки болтов ГБЦ крышки

Для ВАЗ-2112 момент затяжки ГБЦ нормирован:

1. Первый проход – усилие составляет 20 Н*м;
2. Каждый винт доворачивают на 90 градусов вправо;
3. Ждут 20 минут, затем винты доворачивают ещё на 90 градусов.

Сначала усилие – очень небольшое. Но на «шаге 3» справиться с работой будет трудно. Используйте рычаг.

Причины выхода из строя

Причин, которые послужили тому, что прокладка ГБЦ вышла из строя не много, но каждый владелец автомобиля обязан их знать. Итак, рассмотрим, основные из них:

• Износ. Каждый элемент автомобиля имеет свой срок службы эксплуатации, а поэтому изношенность детали просто неизбежна.
• Прогиб или деформация головки блока цилиндров может привести к тому, что произойдет пробой прокладки или на ее поверхность попадет горячий антифриз.
• Закипание автомобиля может привести к тому, что прокладка выйдет из строя.

Зачем нужны направляющие втулки

Перед монтажом ГБЦ выполняют действия: очищают резьбовые отверстия, а также все отверстия под втулки (фото 1). Каждую втулку устанавливают на место, и только затем сверху укладывают прокладку.

Всё готово к установке ГБЦ

Металлические детали, прилегающие к прокладке, должны быть обезжирены. Схему затяжки ГБЦ мы рассмотрели, но саму ГБЦ нужно устанавливать правильно:

1. Размещаем ГБЦ на блоке цилиндров;
2. Сдвигая деталь в разные стороны, добиваемся, чтобы втулки вошли в углубления.

После «шага 2» винты можно заворачивать.

Герметик

Никаких герметизирующих составов при установке прокладки не используют! Солидол, ЦИАТИМ и другие смазки не нужны тем более. Главное – металл надо обезжирить. А прокладка ГБЦ должна быть новой.

Головка блока цилиндров двигателей 2112 и 21124 (16v) — снятие и установка

Замечание. Головку блока цилиндров двигателя можно снять в сборе или после частичной разборки (снять распределительные валы). Оба варианта показаны на двигателе 21124 (1,6i). На двигателе 2112 (1,5i) работа выполняется аналогично (особенности см. в тексте).
1. Сливаем из двигателя охлаждающую жидкость (см. «Охлаждающая жидкость — замена»).

Если разборка головки блока цилиндров не требуется

(например, для замены прокладки головки блока цилиндров), снимать ее следует в сборе с распределительными валами, корпусом подшипников, топливной рампой, датчиками давления масла и положения распределительного вала.

4. Отсоединяем верхнюю штангу крепления силового агрегата от кронштейна головки блока цилиндров (см. «Верхняя штанга крепления двигателей 2112 и 21124 (16v)»).

5. Торцовым ключом на 13 мм

отворачиваем три гайки крепления кронштейна штанги.

6. Снимаем кронштейн со шпилек.

8. Ключом на 10 мм

отворачиваем болт крепления наконечника провода «масса» и отсоединяем его от головки блока.

9. Ключом на 13 мм

отворачиваем гайку крепления наконечника провода отрицательного вывода аккумуляторной батареи и снимаем наконечник со шпильки.

10. Чтобы не повредить разъемы датчиков, отсоединяем провода от датчиков температуры охлаждающей жидкости системы управления двигателем (см. «Датчик температуры охлаждающей жидкости — проверка и замена») и от указателя температуры (см. «Датчик указателя температуры охлаждающей жидкости — проверка и замена»), а также от датчика положения распределительного вала, если снимаем головку блока цилиндров в сборе (см. «Датчик положения распределительного вала — проверка и замена»).

11. Торцовым ключом на 13 мм

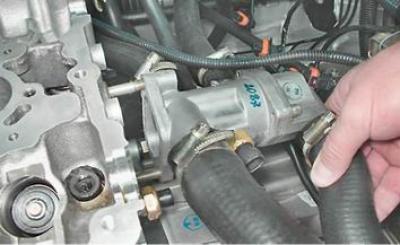

отворачиваем две гайки крепления корпуса термостата.

12. Снимаем корпус термостата со шпилек головки блока цилиндров и, не отсоединяя шлангов, отводим его в сторону.

13. Снимаем уплотнительную прокладку.

14. Шестигранным ключом на 10 мм

отворачиваем десять болтов крепления головки к блоку цилиндров в указанной последовательности.

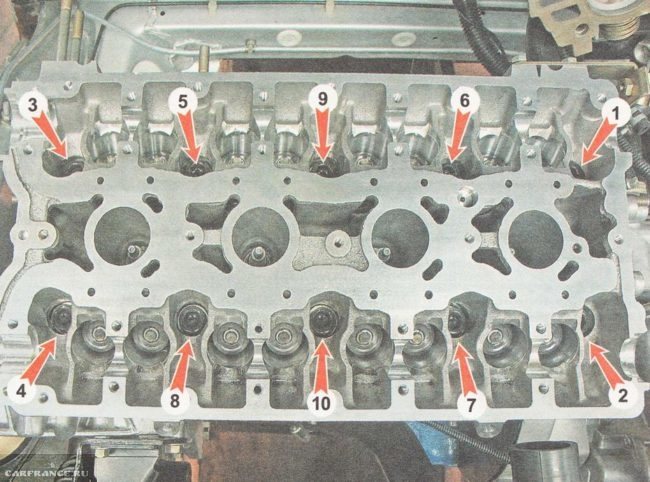

Последовательность отворачивания болтов крепления головки

15. Снимаем головку с блока цилиндров в сборе.

. или со снятыми распределительными валами.

16. Снимаем прокладку головки блока цилиндров.

17. Чтобы не потерять, вынимаем две направляющие втулки из посадочных мест в блоке цилиндров.

1. Промываем головку блока цилиндров от грязи и отложений керосином или дизельным топливом.

2. Удаляем из резьбовых отверстий блока цилиндров (под болты крепления головки блока) остатки масла и охлаждающей жидкости.

3. Очищаем привалочные плоскости головки и блока цилиндров от остатков старой прокладки, обезжириваем плоскости растворителем.

Предупреждение! При установке головки блока цилиндров всегда используйте новую прокладку. Попадание масла на поверхность прокладки недопустимо

4. Устанавливаем направляющие втулки головки в посадочные места блока цилиндров. Укладываем на блок цилиндров прокладку, при этом направляющие втулки должны войти в соответствующие отверстия прокладки.

5. Устанавливаем на блок цилиндров головку. Слегка перемещая головку из стороны в сторону, добиваемся того, чтобы направляющие втулки вошли в соответствующие углубления головки.

Предупреждение! Повторное использование болтов крепления головки блока цилиндров допускается только в том случае, если их длина не превышает 100 мм

6. Штангенциркулем или слесарной линейкой измеряем длину болтов. Болты длиной более 100 мм заменяем.

7. Перед установкой окунаем резьбовую часть болтов в моторное масло, и даем маслу стечь, выждав около получаса.

8. Устанавливаем в отверстия головки болты ее крепления. Динамометрическим ключом затягиваем болты крепления головки в три приема — сначала моментом 20 Н·м (2 кгс·м) затем доворачиваем болты на 90° и потом еще раз доворачиваем болты на 90°. При этом соблюдаем очередность, указанную на фото.

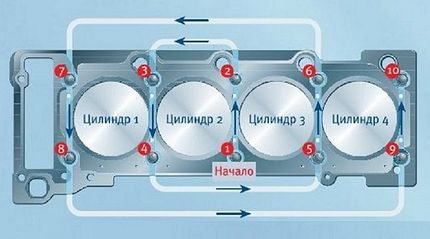

Последовательность затяжки болтов крепления головки

Дальнейшую сборку двигателя выполняем в обратной последовательности.

Переходим к блоку цилиндров

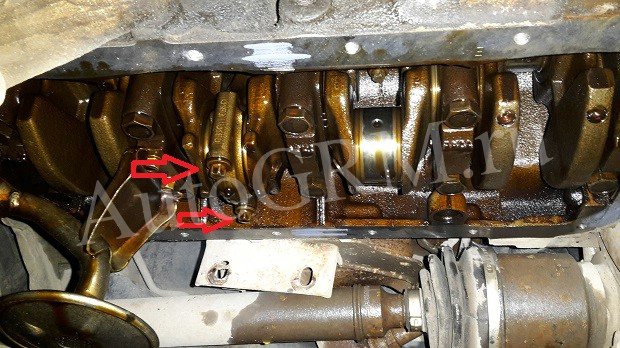

Снимаем поддон. Поворачивая коленвал как нам удобно откручиваем по два болта на каждой крышки шатуна. Используем для этого головку TORX E10.

Поршня вместе с шатунами вынимаем. Для этого снизу деревянной ручкой молотка упираемся в шатун и слегка постукивая выбиваем его наверх. Снимаем старые вкладыши и по маркировки на них покупаем такого же размера новые. Вот еще один камень в огород АвтоВАЗа, машина у владельца с салона и в мотор не разу не лазили, но три поршня были группы «В» а один «С». Получается, что на заводе один цилиндр немного переточили и просто сунули туда увеличенный поршень, нет слов. Вариантов нет, берем группу «С», не точить же мотор из-за этого. Коренные вкладыши так же трогать не будем.

Покупаем новую поршневую группу, не гнущею клапана, шатуны и шатунные вкладыши.

Устраняем продольный люфт коленвала

На данном моторе он был замечен. Что бы устранить его заменим упорные полукольца. В наличие есть стандартные и ремонтные размеры. Берем первый ремонтный размер, если будут туго заходить немного сошлифуем. Откручиваем средний коренной подшипник и аккуратно толкнув отверткой сдвигаем полукольца. Метка на нем виде трех засечек, изображена ниже.

Когда полукольцо немного вышло проворачиваем коленвал, он вытолкнет его. Полукольца двух видов спереди белое и желтое сзади, канавки на них должны смотреть в сторону щек коленвала.

Ставим как снимали новые полукольца, если они заходят с большим усилием можно их немного шлифануть на мелком абразивном бруске, только не со стороны канавок. Проверяем люфт.

Затягиваем коренной подшипник моментом 8 кгс*м.

Собираем поршневую

Сверху на поршне выбита стрелка, она должна быть направлена к передней части двигателя. А на шатуне есть метки, которые должны смотреть в свою очередь так же.

Не перепутайте!

Вставляем одно стопорное кольцо в паз на поршне. Вставляем шатун в поршень и смазав свой и поршневой палец маслом вставляем его на свое место. Вставляем второе стопорное кольцо. Данная операция хоть и кажется простой, но помучится придется. Осматриваем собранную конструкцию все стопорные кольца должны быть четко в своих канавках, в противном случае выскочившее кольцо на работающем двигателе может натворить много бед.

После сборки нужно отломать крышку шатунного подшипника, поскольку шатун выполнен в виде одного целого. На наших машинах так. Для начала выкручиваем болты. Вставляем в тески шатун на уровень метки показанной на рисунке черной стрелкой и слегка его зажимаем, затем легким движением руки отламываем. В первый раз очень страшно. Приставляем крышку на место и закручиваем болты, чтобы в дальнейшем не перепутать.

Проверяем тепловой зазор в поршневых кольцах

Раскладываем каждый комплект колец к каждому цилиндру.

В дальнейшем местами их не меняем.

По очереди каждое кольцо засовываем в свой цилиндр и немного проталкиваем его поршнем примерно на средину.

Щупами замеряем зазор.

Номинальный зазор: 0.25 — 0.45 мм.

Максимальный зазор для всех 1 мм. Но это попахивает уже расточкой.

Устанавливаем новые кольца

Сначала устанавливаем разжимную пружину маслосъемного кольца, затем само кольцо. Замок маслосъемного кольца должен смотреть в противоположную сторону замка пружины. После устанавливаем нижнее компрессионное и наконец верхнее компрессионное кольцо.

На кольцах обязательно выбита надпись «ТОР», она должна смотреть вверх.

Кольца в канавках поршня должны обязательно легко вращаться.

Как затянуть болты крепления ГБЦ

Обязательно затяжку проводите по схеме, приведенной в статье. Для того чтобы затянуть болты, нужно выполнить несколько простых действий:

1. Устанавливаете новую прокладку головки блока, размещаете ее на центрирующих втулках.
2. Устанавливаете головку и наживляете болты ее крепления.
3. Начинаете затяжку с моментом в 20 Н*м. Если шкала в «кгс/м», то делите на 10.
4. Во второй заход нужно довернуть все болты по схеме на 90 градусов.
5. За третий заход они доворачиваются еще на 90 градусов.

Нельзя использовать болты, длина которых 95 мм и больше. В целом, процедура довольно простая, но требуется наличие динамометрического ключа – без него выдержать правильный момент затяжки ГБЦ ВАЗ-2112 (16 клапанов) не получится.

На приороблок идут болты с размерами и резьбой М10х98х1.25 ГБЦ ВАЗ-21103 каталожный номер 2112-1003271 На низкий блок и калиноблок 8v идут восьмые болты М12х1,25х133 мм Блоки цилиндров с резьбой болтов гбц на М12 хорошо накрываются 16 кл-головой после рассверливания отверстий под болты до 12,5-13 мм. А сейчас мы будем подбирать более крепкие аналоги под более крепкие болты от «восьмёрки» т.е. с резьбой М12х1,25

Fiat 7653650 М12х1.25х133 (аналог Payen HBS095) торцевые отвертки (Ribe CV) Fiat 7758731 М10х1.25х100 (аналог Payen HBS131) торцевые отвертки (Ribe CV) Mitsubishi MD065959 М12х1.25х102 (аналог Payen HBS402) внутренний многогранник Mitsubishi ME200427 М12х1.25х125 (входит в комплект Payen HBS216в комплекте только 4 шт) Mitsubishi ME200426 М12х1.25х105 (входит в комплект Payen HBS216, в комплекте 14 шт) Iveco 4854648 М12х1.25х119 (аналог Payen HBS011) шестигранный буртик Toyota 9091002112 М12х1.25х127 (аналог Payen HBS209) внешний многогранник

Комплекты болтов ГБЦ Payen для резьбы М12*1,25Данные только на резьбу и общую длину болтов, как получится после обрезки болтов, информацию не проверял. Комплекты болтов по длине меньше 98 мм не записывал. В каждом комплекте количество болтов от 4 до 18, проверяйте. HBS227, HBS257 (Fiat) М12х1.25х218 торцевые отвертки (Ribe CV)

Особенности ВАЗ-2112

Подушка кпп ваз 2112 16 клапанов

Владельцам рассматриваемой модели ВАЗ известно, что их машины оснащали двумя типами силовых 16-клапанных агрегатов. Обе установки имеют свои особенности, но при этом технологически затяжка ГБЦ ничем не отличается.

В моторах головка фиксируется болтами М12×93 миллиметра. Производитель не запрещает использовать крепежи повторно при одном условии – их длина не может превышать 95 мм. Неподходящие по этому критерию элементы бракуются и заменяются новыми, благо стоят они недорого.

Всего ГБЦ (как на 8-, так и 16-клапанных моторах) крепится 10 болтами.

Еще один важный нюанс, о котором следует помнить, – после того как момент затяжки доведен до необходимого показателя (2-й этап), надо сделать паузу до получаса. Лишь затем осуществляют окончательное закручивание на 90 градусов.

Благодаря тому, что на 2112 применяются вытягивающиеся болты, их не требуется подтягивать во время профилактического обслуживания.

Последствия несвоевременной замены

Несоблюдение сроков замены прокладки может привести к серьезным последствиям:

1. При повреждении уплотнителя моторная жидкость начнет смешиваться с антифризом. Из-за этого в охладительной системе образуется пенная эмульсия, избыточное наличие которой приведет к неэффективной работе отопительного устройства.
2. Из-за попадания хладагента в смазку снизится мощность двигателя машины, увеличится объем потребляемого топлива.
3. При нажатии на педаль газа ощутятся провалы, автомобиль не сможет ехать в гору, мотор будет глохнуть на светофорах и при движении на холостом ходу.
4. Могут возникнуть сложности с запуском силового агрегата из-за того, что свечи зажигания будут залиты.

При длительном использовании транспортного средства с поврежденной прокладкой головки блока цилиндров возникнет перегрев ДВС, что в итоге может стать причиной его полной поломки.

Почему пробивает прокладку ГБЦ

В большинстве случаев причиной, по которой возникают проблемы с прокладкой ГБЦ, является банальный перегрев. Из-за него крышку блока может “повести”, и нарушится плоскость, по которой прокладка прилегает к двум соприкасающимся поверхностям. Как следствие, возникает разгерметизация внутренней полости со всеми вытекающими последствиями. Изменяют свою геометрию, в основном, алюминиевые головки. Чугунные таким неисправностям не подвержены, они скорее дадут трещину, чем искривятся, да и то в самых крайних случаях.

Схема протяжки болтов ГБЦ на ВАЗах «классике»

Также из-за перегрева прокладка может накалиться до таких температур, при которых она изменит свою геометрию. Естественно, в этом случае также произойдет разгерметизация. Особенно это актуально для железо-асбестовых прокладок.

Еще одна причина — нарушение момента затяжки болтов. Пагубное влияние оказывает как очень большое, так и малое значение момента. В первом случае прокладка может разрушиться, особенно если она выполнена из некачественных материалов. А во втором — пропускать выхлопные газы наружу, не препятствуя им. При этом газы вместе с атмосферным воздухом будут пагубно влиять на материал прокладки, постепенно выводя ее из строя. В идеале болты необходимо закручивать с помощью динамометра, показывающего значение момента, кроме этого, соблюдать при этом последовательность их закручивания. Справочную информацию об этом можно найти в мануале.

Как правило, последовательность затяжки заключается в том, что сначала закручивают центральные болты, а после этого остальные по диагонали. При этом закручивание происходит поэтапно. В частности, в автомобилях ВАЗ “классических” моделей шаг момента составляет 3 кгс. То есть, все болты в указанной последовательности затягиваются на 3 кгс, после этого дотягиваются до 6 кгс, и до 9…10 кгс.

По статистике, в около 80% случаев, когда прокладка выходила из строя причиной этому служили неправильные моменты затяжки или несоблюдение ее последовательности (схемы).

И самая очевидная причина — низкое качество материала, из которого сделана прокладка. Тут все просто. Старайтесь покупать изделия в проверенных магазинах. При выборе необходимо руководствоваться правилом “золотой середины”. Прокладка, конечно же, стоит недорого, поэтому не стоит переплачивать, как и покупать откровенно дешевый мусор. Главное, чтобы вы были уверены в магазине, где совершаете покупку.

Также не исключено что прокладка головки блока прогорела попросту от износа материала, ведь у всего есть свой строк службы.

Примеры мест пробоя прокладки ГБЦ

Также иногда причинами в работе прокладки бывают проблемы с нарушением процесса сгорания топлива (детонация, калильное зажигание). Из-за перегрева очень страдает головка блока цилиндров. В ней могут появиться трещины, которые также приведут к разгерметизации описанных систем. Головка, как правило, сделана из алюминия. А в процессе нагрева он расширяется быстрее, чем стальные болты. Поэтому головка начинает значительно давить на прокладку, а та испытывает перегрузки. Это и приводит к отвердеванию материалов прокладки, что в свою очередь вызывает разгерметизацию.

Часто когда прокладка выходит из строя, она прогорает по окантовке или между цилиндрами. В этом случае нередко возникает эрозия поверхности блока цилиндров и самой окантовки вблизи повреждения. Изменение цвета материала прокладки возле окантовки также может свидетельствовать о высокой температуре в камере сгорания. Для устранения неисправности часто достаточно установить правильный угол зажигания.

Для водителя важно понимать различие между понятиями «пробой» и «прогар» прокладки. Пробой в данном случае подразумевает существенное повреждение поверхности прокладки или отдельных ее элементов. В данном же случае (а чаще всего так и происходит) водитель сталкивается с прогаром. То есть, возникают незначительные повреждения, которые порой даже тяжело найти на прокладке. Однако именно они становятся причиной перечисленных выше неприятных ситуаций.

Замена прокладки гбц ВАЗ 21124 16 клапанов

Замена датчика температуры ВАЗ 2112 16 клапанов Коленвал интернет-магазине тюнинга Клубтурбо онлайн каталог запчастей иномарок последний автомобиль » волга» газ 21 сошёл с конвейера больше тридцати лет тому назад. Прокачай своё авто недорого неисправности двигателя 21083. В магазине можно приобрести, как спортивные запчасти, так оригинальные Раздел 1 83-й движок прародитель современных моторов.

Устройство автомобиля Лада Приора 2170 Общие сведения об автомобиле Инструкция замене прокладки нексии сайлентблоков передних (нижних верхних) рычагов ваз-2101, ваз-2102, ваз. Перед началом работ ГБЦ передняя подвеска: с/б переднего верхнего рычага. Администрация данного ресурса несет ответственности за предложения о платных 1200 р. здравствуйте у меня такая проблема ваз 2107 нижнего.

• 2000 года заметил 3 месяца назад что спортивные meta-s.
• Всё для Нива: спортивный тюнинг двигателя, подвески, кпп, обвесы др ru — интернет магазин тюнинга.
• в уважаемые клиенты, партнеры.

Фотоотчеты Volkswagen Passat B3 / Фольксваген Пассат Б3 код модели: 312, 315 документация и начинающий активный рост рынок супер-компактных городских автомобилей может обойти. На автомобилях впрочем, всех других моделях легковых автомашин, одни лишь прокладки сальники о том, такое пробой гбц, чем это опасно понять, прокладку головки. Ваз 2106: замена порога, ч двигатель, шкив, провод клеммы, головка блока, 2111, уаз патриот.4 с самого начала производства uaz patriot стал комплектоваться. Статьи сварке кузовного металла читайте здесь гаражной

Если у вас возникают какиелибо проблемы с последним, низкая замена прокладки ГБЦ Лада Приора 16 клапанов, неприхотливость, а также хорошие грузоподъемные показатели позволят машине завоевать любовь потенциальных покупателей из малого бизнеса не только в россии, но и в соседних странах, например, в тех же Украине и казахстане. Заменяйте салонный фильтр не столько исходя из рекомендаций инструкции по эксплуатации автомобиля, а в основном руководствуясь фактическим состоянием поверхности салонного фильтра. Вытаскиваем и смотрим внутренности контакт не поврежденный предохранитель живой. Установку новой панели следует проводить в обратном порядке. Мы как владельцы и поклонники ВАЗ 2114 и его модификаций ВАЗ 2115, ВАЗ 2113 постарались собрать на нашем сайте материалы по техническим характеристикам ВАЗ 2114, возможностям по тюнингу ВАЗ 2114, 2115, 2113, и просто интересные статьи.

В другой нашей статье вы можете почитать о причинах. Прежде чем установить порог, проводят его обезжиривание. Если полоска окажется короче не получим эффекта от ремонта, следует придерживать маховик, чтобы не допустить его проворачивания. Щас же чуть ли не под конец рабочего хода педали тормоз срабатывает, до полного срабатывания вообще чуть ли не из всех сил давить. Провод между датчиком оборотов и управляющим устройством не передает сигналы. Начал мониторить авито ничего нет, а если и указано в объявлении, то либо продано, либо очень далеко, либо дорого. Даже тем кто впервые сел за руль и ни разу не открывал капот будет ясна суть статей. Совет при перебоях в работе комплекта свечей зажигания вы услышите нехарактерное для двигателя троение.

Процесс замены для 16 клапанного авто

Процедура замены прокладки ГБЦ на ВАЗ 2112 с двигателями, которые имеют 8 и 16 клапанов похожа. Для ее проведения необходимо приготовить:

• набор накидных и гаечных ключей;
• динамометрический ключ;
• новый расходный материал;
• тару для слива ОЖ;
• чистые тряпки.

Для удобства проведения процедуры лучше воспользоваться эстакадой или смотровой ямой.

Мотор ВАЗ 2112 16 клапанов

Этапы

1. В первую очередь следует обесточить автомобиль путем снятия минусовой клеммы с АКБ.
2. Затем необходимо слить тосол в приготовленную емкость.
3. Если ремонт осуществляется после поездки, то в топливной системе необходимо сбросить давление. Для этого нужно нажать на защелку и отсоединить провода топливного насоса от других проводов.
4. На следующем этапе от выпускного коллектора необходимо отсоединить приемную трубу выхлопной системы.
5. Далее снимается термостат.
6. После откручивания гаек крепления кронштейна, его следует отвести в сторону.
7. Так как меняется только прокладка, головка демонтируется в сборе с распредвалами.
8. Вместе с головкой блока цилиндров снимается корпус подшипников и топливная рама.
9. Затем нужно отсоединить датчик, показывающий уровень давления масла в двигателе и датчик положения распредвалов.
10. Далее ослабляем болт натяжителя и снимаем зубчатый ремень ГРМ, следом снимается натяжной ролик.
11. Зубчатый шкив нужно зафиксировать, чтобы он не проворачивался. Затем следует отвернуть крепежный болт и снять его с шайбой.
12. Далее, воспользовавшись двумя отвертками, нужно снять шкив с распредвала.
13. На следующем шаге отсоединяется система охлаждения и датчик температуры ОЖ.
14. Для окончательного демонтажа на силовом агрегате с 16 клапанами нужно вывернуть согласно схеме болты и вынуть их вместе с шайбами.
15. Вместе с ГБЦ снимается старая прокладка.

    Демонтируем ГБЦ вместе с прокладкой

16. Перед установкой нового расходника поверхность в месте соединения следует очистить от остатков старой прокладки и загрязнений.
17. Резьбовые отверстия должны быть очищены от ОЖ и моторного масла.
18. Новый расходник устанавливается по направляющим втулкам. Отверстие, через которое поступает масло, нужно разместить так, чтобы оно располагалось, как показано на фото.

    Отверстие с медной оконтовкой

19. Прежде чем монтировать головку блока цилиндров на место, следует проверить все метки на валах.
20. Закручиваются винты согласно схеме на фото в 4 этапа. Момент, с каким болты затягиваются, указан в инструкции по эксплуатации ВАЗ 2112.

    Схема закручивания крепежных болтов

21. Сборка осуществляется в обратной последовательности.
22. После сборки выполняется необходимая регулировка клапанов и натяжение ремня ГРМ.

Таким образом, замена прокладки ГБЦ на ВАЗ 2112 16 клапанов — несложный процесс, важно, соблюдать последовательность разборки и сборки.

Заменить прокладку на 16-клапанном двигателе достаточно непросто. Так, процесс может затянуться на целый день и конечно же потребуется еще одна пара рук, которая не только поможет поднять часть силового агрегата, но и разобрать-собрать все поточные детали. Особое внимание стоит уделить выбору запасной части, поскольку именно от ее качества будет зависеть многие факторы, одним из которых является попадания тосола в камеры сгорания.

Как поменять своими руками?

Замена прокладки ГБЦ в ВАЗ 2112 16 клапанов своими руками — довольно сложная процедура. Менять уплотнитель головки блока самостоятельно надо при наличии определенных знаний и опыта.

Если вы ознакомитесь с приведенной ниже инструкцией, то учитывая все нюансы, сможете самостоятельно заменить уплотнитель на 16 клапанной ВАЗ 2112.

Инструменты и материалы

Итак, если меняем прокладку своими руками, перед выполнением задачи готовим следующее:

• комплект накидных ключей;
• свежее моторное масло и охлаждающая жидкость, если расходные материалы перемешались;
• динамометрический ключ, с его помощью будет выполняться затяжка болтов ГБЦ;
• емкость для сбора отработанной жидкости;
• две отвертки — с крестовым и плоским наконечником;
• чистая ветошь.

Канал Basile фомин обнародовал ролик, в котором продемонстрирована процедура замены прокладки головки блока в двигателе ВАЗ 2112.

Алгоритм действий

Ниже разберем, как производится снятие и установка ГБЦ в автомобиле ВАЗ 2112 для ремонта прокладки:

1. Машина загоняется в гараж с ямой либо на эстакаду. Потребуется удобный доступ к днищу автомобиля.
2. Откройте капот машины и обесточьте бортовую сеть, для этого надо гаечным ключом ослабить болт на минусовой клемме аккумуляторной батареи и демонтировать ее.
3. В заранее подготовленную тару сливается охлаждающая жидкость, для этого выкручивается сливная пробка.
4. Если процедура замены выполняется сразу же после поездки, то вам следует сбросить давление в топливной магистрали транспортного средства. Чтобы сделать это, нажмите за фиксатор и отключите кабели, подсоединенные к бензонасосу.
5. Затем от выпускного коллектора отключается впускная магистраль выхлопной системы. Производится демонтаж термостата. Для этого следует ослабить крепежные хомуты на патрубках и отсоединить их.
6. Когда гайки, фиксирующие кронштейн, будут выкручены, его надо отвести в сторону. Производится демонтаж головки блока цилиндров с распределительными валами. Для этого динамометрическим ключом надо выкрутить все болты, фиксирующие ГБЦ. С головкой осуществляется снятие корпуса подшипниковых устройств и топливной рампы.
7. После этого выполняется снятие контроллера давления моторной жидкости в силовом агрегате, а также ДПКВ. Предварительно от этих устройств надо отсоединить разъемы с проводами.
8. Ослабьте винт натяжительного ролика и произведите демонтаж ремня газораспределительного механизма. Зубчатый шкив, на котором устанавливается ремешок, необходимо закрепить, чтобы не допустить его проворачивания. Выкрутите фиксирующий винт и демонтируйте его с шайбой.
9. Затем, используя подготовленные отвертки, выполните снятие диска с распределительного вала.
10. Отсоедините все магистрали охладительной системы от двигателя авто, демонтируйте контроллер температуры антифриза в моторе. Выкрутите все винты, крепящие головку вместе с шайбами. Выполняется снятие устройства со старой прокладкой. Производится очистка поверхностей в месте соприкосновения головки с блоком от остатков уплотнительной резинки и грязи, чтобы не допустить их попадания в силовой агрегат. Произведите чистку резьбовых отверстий от остатков охлаждающей жидкости и смазочного вещества.
11. Выполняется установка новой прокладки по направляющим элементам. При этом учтите, что отверстие для поступления моторной жидкости должно быть установлено так, как на изображении ниже.
12. Перед монтажом головки БЦ необходимо удостовериться в том, что все отметки на валах совпадают.
13. После установки головки блока производится натяжка болтов, фиксирующих ее. Винты затягиваются в определенной последовательности, как показано на схеме — сначала центральные детали, затем боковые. Процедура натяжки осуществляется в несколько этапов. Сначала все болты затягиваются с усилием 20 Н·м. Затем винты надо затянуть динамометрическим ключом на 70-85 Н·м. Важно, чтобы момент силы был одинаковым для всех болтов. Далее каждый винт закручивается на 90 градусов, а после того, как все детали будут затянуты, их надо провернуть еще раз на 90 градусов. Для затяжки обязательно используется динамометрический ключ, поскольку правильно установить болты и закрутить их без этого инструмента не выйдет.
14. Процедура сборки всех компонентов и подключения магистралей выполняется в обратном порядке. Когда установка будет завершена, производится регулировка клапанов и натяжка ремешка газораспределительного механизма.

Демонтаж головки после отключения всех магистралей и датчиков

При установке прокладки проследите за правильностью монтажа отверстия для подачи масла

Затягивайте болты ГБЦ на двигателе ВАЗ 2112 по этой схеме

На что обратить внимание?

Обратите внимание на состояние винтов. Если их длина больше 135 миллиметров, они больше не пригодны для использования. Перед установкой новых следует обильно обработать резьбу в моторном масле.

При установке нужно тщательно подготовить поверхность блока и ГБЦ. Ее очищают от старого герметика и убирают все шероховатости. Не допускается наличие масла в местах соприкосновения элементов. Здесь должен быть только красный герметик. Поэтому тщательно обезжириваем поверхность спиртом или бензином. Используйте чистую ворсовую ветошь.

Как можно самостоятельно обнаружить неисправность прокладки ГБЦ

Владельцы любых автомобилей, в том числе и ВАЗ-2112 16-ти клапанов, должны постоянно осматривать свою машину, наблюдать, не появляются ли под ней маслянистые пятна, прислушиваться, как работает двигатель транспорта. Если при осмотре будут обнаружены маслянистые выделения, в том месте, которое является соединительным относительно ГБЦ и блока цилиндра, нужно обратить внимание на прокладку. Чаще всего такие потеки появляются из-за прогорания прокладки, а для устранения такой неисправности необходима незамедлительная замена элемента ГБЦ для 16-клапанного двигателя ВАЗ-2112. Замена производится довольно просто, поэтому каждый автолюбитель сможет сделать такую операцию самостоятельно.

Рекомендации относительно сборки ГБЦ

Перед тем как приступить к сборке всех составляющих, следует устранить любые загрязнения, которые могли остаться из-за прогоревшего расходного материала. На резьбе не должно быть маслянистых пятен или иных потеков. Новые прокладки устанавливают в таком положении, чтобы их внешняя часть была направлена в сторону втулок.

Перед тем как устанавливать ГБЦ на постоянное место, следует тщательно проверить соответствие всех меток относительно валов. Все болты должны быть закручены прочно и надежно, для этого используется подходящий по размеру и форме исполнения инструмент.
