Когда нужно менять прокладку ГБЦ?

Можно выделить четыре основных причины для замены прокладки головки блока цилиндров ВАЗ 2107.

1. Прорыв участка прокладки между каналами смазки и охлаждения. При таком повреждении антифриз начинает смешиваться с маслом, образуя светло-коричневую эмульсию, и заполнять поддон двигателя. Обнаружить проблему можно при проверке уровня масла, посмотрев на щуп. Если уровень масла растет и оно приобрело мутно-коричневый цвет, то проблема именно в попадании охлаждающей жидкости в масло. При такой поломке эксплуатация двигателя недопустима, иначе его может заклинить.
2. Прорыв участка прокладки между цилиндром и каналом системы охлаждения. Причина такого повреждения – неправильная затяжка головки двигателя. В результате газы из цилиндра начинают под давлением прорываться в канал охлаждения, выбрасывая охлаждающую жидкость из расширительного бачка.
3. Прогар прокладки между двумя цилиндрами. Компрессия при этом падает, а двигатель работает нестабильно.
4. Разрушение прокладки по периметру. При этом наблюдается просачивание антифриза наружу. Потеки могут немного пузыриться от выходящих газов.

При всех четырех типах повреждения необходима замена прокладки головки ГБЦ.

Снятие головки блока ВАЗ классика.

ВАЗ 2103. Кипит мотор. Замена прокладки ГБЦ.

Когда необходима замена уплотнителя ГБЦ

При прогорании прокладки повреждения существенные: утрачивается целостность, деталь теряет форму. При пробое повреждения незначительные, порой даже незаметные невооруженным глазом.

Прокладка становится непригодной по следующим причинам:

• перегрев;
• крепежные элементы при установке затянуты с отступлением от норм момента затяжки;
• некачественный хладагент;
• нарушения в работе двигателя;
• бракованное, некачественное изделие.

Силовой агрегат перегревается из-за неисправностей элементов охладительной системы: радиатора, вентилятора и др. Для прогорания прокладки достаточно проехать буквально 500 метров. При установке уплотнителя ГБЦ важно соблюдать порядок закручивания креплений и момент с каким они затянуты. Если будут нарушены эти правила, уплотнитель деформируется и в дальнейшем будет пробита. ОЖ низкого качества может стать причиной коррозии, что вызовет повреждение материала уплотнителя и даже головки цилиндра.

Пришедшую в негодность прокладку ГБЦ можно определить по следующим признакам:

• перебои в работе силового агрегата;
• потеки рабочих жидкостей из-под ГБЦ;
• быстрый нагрев и перегрев мотора;
• следы ОЖ в смазывающих веществах;
• пар в выхлопных газах;
• конденсат на свечах зажигания;
• повышенное давление в охлаждающей системе, появляется дым в расширительном бачке.

Это интересно: Как обучить дросельную заслонку Ниссан Альмера Классик
Симптомы проявляются по-разному в зависимости от места повреждения прокладки. Если испорчены края отверстий цилиндров возможен перегрев двигателя и повышенное давление в системе охлаждения.

Если ОЖ попадет в камеры сгорания двигатель начнет троить, так как в ТВС будет разбавлена хладагентом, не сможет до конца сгорать. Из выхлопной трубы будет выходить белый дым со специфическим запахом.

Если повреждения на краю уплотнителя, в месте соприкасания блока цилиндров и головки возможны подтеки рабочих жидкостей.

Признаки прогара прокладки ГБЦ.

При появлении признаков прогорания уплотнителя, нужно подойти к диагностике комплексно. Прежде чем приступать к замене уплотнителя, нужно убедиться, что причина именно в нем. Для этого необходимо выполнить следующий ряд действий:

1. Обнаружив потеки жидкостей на блоке цилиндров, нужно убедиться, что течет точно из-под головки.
2. Заводим мотор и анализируем цвет и запах выхлопов. Если они выглядят в виде белого дыма, имеют запах антифриза, глушим двигатель и аккуратно откручиваем крышку с расширительного бачка. О наличии в системе охлаждения выхлопных газов говорит запах сгоревшего топлива.
3. Запускаем двигатель без крышки на расширительном бачке, внутри него не должно быть масляных следов масла и пузырьков газа.
4. Глушим мотор, даем ему остыть. Достаем щуп для измерения уровня масла и смотрим на ее цвет. Если ее уровень слишком повысился без особых причин или есть следы жидкости бело-коричневого цвета, это говорит о смешивании масла и хладагента.
5. Даем поработать силовому агрегату 5 минут, глушим его. Достаем свечи, осматриваем электроды. Если они влажные, то большая вероятность, что в цилиндры попала ОЖ.

Признаки неисправности ПГБЦ

Причин прогорания прокладки головки на автомашинах ВАЗ несколько:

• перегрев мотора;
• слабая затяжка болтов ГБЦ;
• трещина в головке блока;
• деформированная поверхность ГБЦ или блока цилиндров.

Основной причиной прогара ПГБЦ является перегрев, температура двигателя определяется по датчику на комбинации приборов. Перегреваться движок может из-за различных факторов:

• недостаточный уровень тосола (антифриза) в системе охлаждения;
• неправильно выставлено зажигание (слишком позднее);
• забит основной охлаждающий радиатор;
• зажаты впускные и выпускные клапана.

При сильном перегреве может выйти из строя головка блока, «залечь» поршневые кольца. Если после замены ПГБЦ прокладка прогорает снова, необходимо выполнять уже более серьезный ремонт, разбираться с причиной повторяющегося дефекта.

Замена прокладки под головкой ВАЗ 2107

Прогар прокладки головки блока, признаки.

Снятие головки блока цилиндров

Последовательность действий:

1. Снять аккумуляторную батарею. Это обеспечит удобный доступ к головку ГБС и обезопасит от короткого замыкания.
2. Снять воздушный фильтр.
3. Демонтировать карбюратор на карбюраторной версии двигателя.
4. Снять провода системы зажигания и распределитель (при наличии).

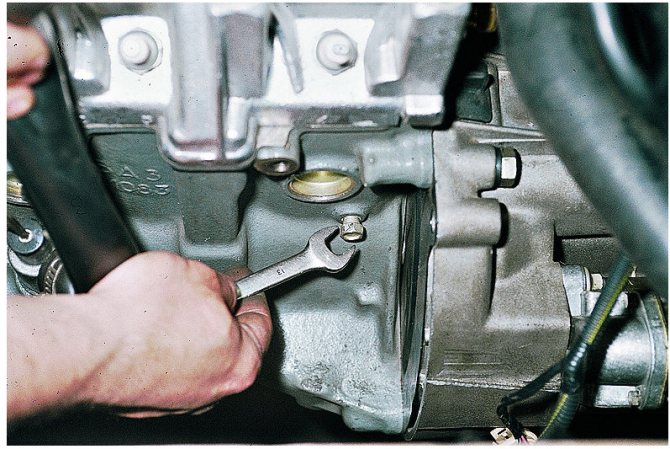

5. Слить охлаждающую жидкость из ГБЦ, выкрутив пробку. Перед сливом нужно дождаться пока двигатель остынет.



6. Ослабить хомуты и отсоединить резиновые патрубки системы охлаждения, идущие к ГБС.
7. Снять клапанную крышку, открутив 8 гаек и сняв их вместе с фигурными прижимными шайбами.
8. Ослабить натяжитель цепи, открутив фиксирующую гайку. Для удобства можно полностью демонтировать его.

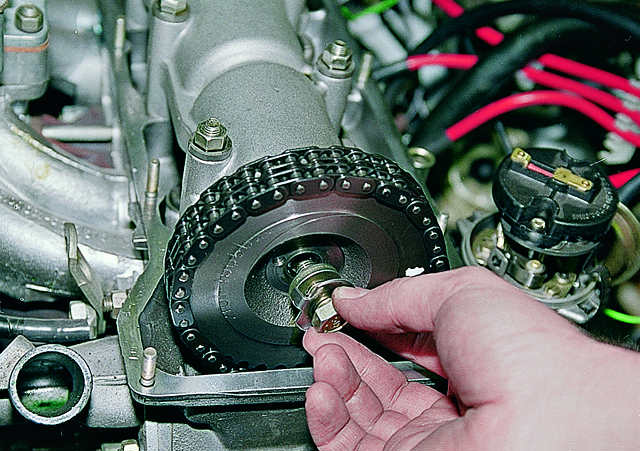

9. Отверткой и молотком отогнуть края контрящей шайбы на болту крепления шестерни распредвала и открутить болт. Снять шестерню. Снятую с шестерни цепь подвязать проволокой, чтоб она не упала в поддон двигателя.



10. Открутить гайки крепления распредвала (10 штук) и снять его.
11. Открутить латунные гайки крепления приемной трубы к выпускному коллектору и снять ее вместе с прокладкой.
12. Мощным воротком открутить 10 болтов, притягивающих головку блока цилиндров и одиннадцатый болт, установленный на отливе головки. Демонтировать головку. Она довольно тяжелая, поэтому чтобы не поцарапать автомобиль, лучше снимать ее с блока вдвоем.

Видео о замене ГБЦ на ВАЗ

Затяжка на ВАЗ модели 2107

Теперь наступил черед затяжки. После установки головки закрутите вручную (то есть без ключа) все болты. Действуйте до момента, пока они не престанут поддаваться. В процессе следите, чтобы ГБЦ не сместилась.
Далее осуществляется затяжка. Работа производится по стандартной схеме: первыми довинчиваются два центральных болта, затем располагающиеся слева и справа от них, и далее – угловые.

Чтобы момент затяжки был правильным, стоит использовать специальный динамометрический ключ. И даже при этом процедуру выполняют в несколько этапов:

• в первый раз доведите момент до показателя 4 кгс·м;
• на следующем круге увеличьте его до 11,5.

Небольшой (11-й) болтик затяните только до 3,8 кгс·м.

Завершив установку головки блока, соберите двигатель в порядке, обратном описанному. Попробуйте запустить мотор. Если все получилось, то залейте охлаждающую жидкость.

Поиск причины повреждения прокладки

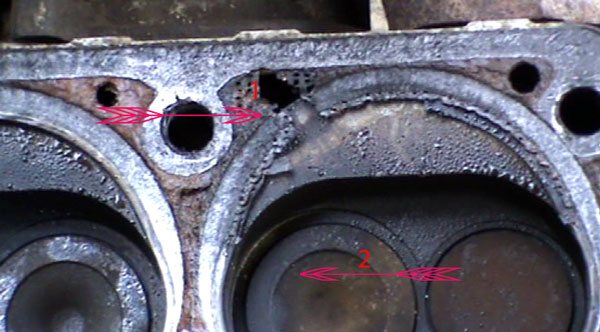

После того, как головка блока цилиндров ВАЗ 2107 снята, следует осмотреть прокладку на предмет повреждений и постараться установить их причину. Если причина не будет установлена и устранена, не исключена вероятность того, что новая прокладка вскоре также прогорит.

Прогорание прокладки между цилиндрами происходит из-за перегрева двигателя, постоянной детонации некачественного топлива или деформации ГБЦ из-за температурного воздействия или неправильной затяжки. В таком случае перед сборкой придется шлифовать или менять головку.

Прокладка может быть разрушена ржавчиной. Такое происходит, если в системе охлаждения вместо антифриза используется вода. Двигатель ВАЗ не предназначен для охлаждения водой, поэтому после установки прокладки и ГБЦ необходимо промыть систему и наполнить антифризом.

Еще одна причина разрушения прокладки – ее плохое качество. В этом случае достаточно просто заменить прокладку на хорошую.

Что учесть при выборе нового изделия

Чтобы прокладка выполняла свои функции, она должна быть устойчивой к воздействию повышенных температур и иметь свойство сжиматься. Эти свойства зависят от материала изготовления. Существует несколько вариантов изготовления прокладок: из асбеста, паронита, металла и их комбинаций.

Это интересно: Как снять и заново установить магнитолу в Рено Логан — практические советы и рекомендации

Комбинированные варианты, слои которых сделаны из различных материалов, сочетают в себе несколько свойств. Прокладки из асбеста и металлических сплавов обладают повышенной устойчивостью к воздействию высоких температур, но не усиливают уплотнения между головкой и блоком цилиндров. Изделия из паронита и резины, обеспечивают качественную герметизацию, но предел для высоких температур у них ниже. Выбирая прокладку, предпочтение следует отдавать изделиям комбинированного типа.

Чтобы не ошибиться с выбором уплотнителя, необходимо учитывать характеристики силового агрегата, который установлен на автомобиле. На ВАЗ 2107 может быть установлен один из трех типов двигателей. Они отличаются диаметром цилиндров. У силового агрегата 2103 диаметр 76 мм, у 2105 и 2106 – 79 мм. Если поставить прокладку несоответствующего диаметра, испортятся кромки уплотнителя. Естественно, будет нарушена герметизация.

Какая прокладка ГБЦ лучшая

Уплотняющая прокладка служит для укрепления каналов охлаждения двигателя и хорошо сохраняет масляные каналы в цилиндрах, на которые возложена газораспределительная функция. Поэтому экономить на прокладке ГБЦ не стоит. Если деталь некачественная, может произойти прорыв между каналом охлаждающей системы и дренажными канальцами смазочной системы. Бывает прорыв, находящийся в месте соединения канала системы охлаждения и цилиндра.

Кстати, то же самое случается, когда слабо затянута головка блока цилиндров, но в любом случае прокладку придется поменять.

В автомагазинах продаются такие виды прокладок ГБЦ, предназначенных для монтажа в ВАЗ-2107:

1. Асбестовые – предполагают сопутствующий ремонт двигателя. Преимуществами материала являются термостойкость, повышенная упругость, хорошие характеристики эластичности.
2. Безасбестовые изделия тоже удобны в эксплуатации, и все благодаря минимальным усадкам и прекрасным восстанавливающим свойствам.
3. Металлические – считаются лучшими среди всех других уплотнителей ГБЦ. Суть в том, что давление распределяется равномерно по всему блоку.

Видео, как осуществляется замена прокладки головки блока цилиндров ВАЗ-2107 своими руками, можно посмотреть ниже:

https://youtube.com/watch?v=iP7yBa463wM

Установка прокладки ГБЦ

Перед установкой прокладки и головки блока цилиндров, необходимо тщательно очистить места прилегания блока и головки от загрязнений и остатков старой прокладки. Если этого не делать, в местах загрязнений могут образоваться каналы, по которым будут просачиваться выхлопные газы, масло или антифриз. Также стоит внимательно осмотреть головку блока цилиндров. Если она нуждается в ремонте или замене, следует сделать это перед установкой на автомобиль.

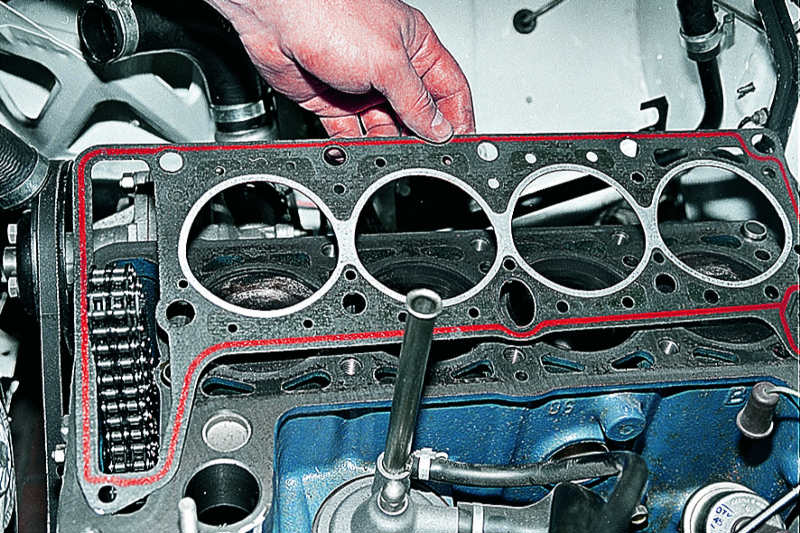

Установка начинается с укладки новой прокладки и центровки ее при помощи пары направляющих. Сверху следует установить головку.

Случаи, когда нужно осуществить замену прокладок головки ГБЦ

Замена прокладки головки блока цилиндров ВАЗ-2107 требуется в обязательном порядке в ряде случаев:

1. Если имеются повреждения около камер сгорания – к этой неприятной ситуации приводит перегрев двигателя. Когда барахлит система охлаждения, а водитель предпочитает не обращать внимание на неисправность и откладывает ремонт в долгий ящик, оставляет желать лучшего состояние блока цилиндра и его головки.
2. Замечена течь тосола или охлаждающей жидкости – поломка часто сопровождается некорректной работой вентилирующего устройства, термостата, банальной утечкой вещества из шлангов.
3. Присутствует утечка моторного масла. Если замечены следы утечки масла снаружи, значит, плохо прилегает прокладка. Затяните болты головки, если это не помогает, тогда придется заменить прокладку ГБЦ своими руками.

Разные болты и степень затяжки ГБЦ ВАЗ-2107. В чем отличие

На “классике” изначально с завода стояли обычные болты М12х120х1.25 под головку на 19. Их первоначальный каталожный номер 2101-1003271 или 21213-1003271. Второй номер подсказывает, что такие болты также использовались на ВАЗ-21213 “Нива”, поэтому их еще называют “нивовскими болтами”. Еще одно разговорное название — “копеечные”. Но чаще всего их просто идентифицируют как “болты ГБЦ на классику старого образца”.

На автомобилях ВАЗ-2108 и ВАЗ-2109 стали использоваться торсионные болты нового образца, которые подходят и для “классики” — М12х115х1.25. Откручивались и закручивались они шестигранником на 12. Примечательно, что каталожный номер у АвтоВАЗа остался тот же, 21213-1003271. И в оригинальной упаковке продаются именно болты нового образца. Их отличие в том, что они “растягиваются” — а если правильно, то подвергаются упругой деформации. Собственно, для этого и нужно двойное доворачивание на 90 градусов.

Болт ГБЦ старого образца

Торсионный болт ГБЦ нового образца

Обратите внимание на длину этих болтов, зашифрованную в маркировке. Разница в 5 мм с обычными болтами. Именно на эти 5 миллиметров болт и деформируется, полностью заполняя внутреннюю резьбу.

В чем разница между этими болтами, кроме того, что первые не продаются в оригинальной упаковке и для разных болтов нужны разные схемы затяжки? Классические болты можно использовать много раз, если их состояние это позволяет. Но с другой стороны Вам нужно не забывать делать профилактическую протяжку болтов ГБЦ. Где-то раз в году, или чаще придется проверять момент затяжки всех болтов головки блока вашей ВАЗ-2107 и докручивать при необходимости.

Болты нового образца такой процедуры не требуют, потому что благодаря упругой деформации они обеспечивают постоянный прижим крышки ГБЦ. Но зато такие болты одноразовые. При разборке ГБЦ вам придется покупать комплект новых. Да и выкручивания таких болтов может быть осложнено тем, что перетянутые без динамометрического ключа болты могут сломаться.

Замена прокладки ГБЦ ВАЗ 2107 (двигатель 2105)

Мотор 2105 имеет ременный привод ГРМ, поэтому замена прокладки ГБЦ отличается только снятием и установкой деталей газораспределительного механизма. Метки выставляются так, как это показано на рисунке внизу.

Еще немного отличается сама ГБЦ 2105, но работа производится в том же порядке, что и на остальных моторах ВАЗ-классика.
