Как поменять неисправный элемент

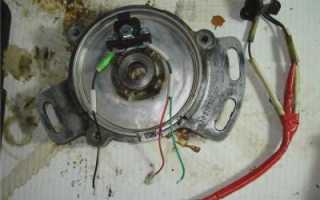

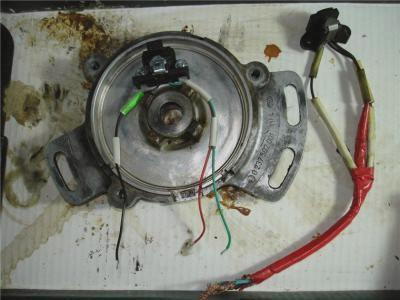

Датчик холла в разобранном виде

Данная операция достаточно проста, инструментов требуется минимум: две отвертки (плоская и крестовая) и круглогубцы. Замена датчика Холла производится при снятом распределителе, его придется полностью разобрать, а делать это на автомобиле проблематично. Порядок проведения работ следующий:

1. Открутить и снять с распределителя крышку с проводами высокого напряжения и убрать их в сторону.
2. Вытащить резиновую заглушку из смотрового окошка маховика двигателя, поворачивая коленчатый вал ключом, совместить отметку на маховике с прорезью. При этом бегунок трамблера будет повернут в сторону контакта первого цилиндра на его крышке. Затем открутить болты крепления распределителя, отсоединить разъем и снять его с двигателя.
3. Снять бегунок с вала, это делается вручную с небольшим усилием, после чего удалить круглый пластмассовый пыльник.
4. Разъем, к которому присоединяются внешние провода, откручивается плоской отверткой, после чего он вынимается из своего гнезда. Теперь можно открутить и металлическую пластину, которая крепится двумя винтами.
5. Далее нужно отсоединить вакуумный корректор. В проеме около пластины видна его тяга, которая зафиксирована стопорным шплинтом. Последний удаляют круглогубцами, корпус корректора откручивают и отсоединяют его от трамблера.
6. Металлический зажим, который держит проводки внутри трамблера, нужно аккуратно разогнуть, чтобы можно было эти провода извлечь. Теперь ничего не мешает вытащить саму пластину вместе с проводами, которая была откручена ранее. Именно с другой стороны этой пластины установлен на двух винтах датчик Холла. Его следует открутить плоской отверткой и вместо него поставить новый.
7. Сборка производится в обратном порядке. При установке на свое место распределителя зажигания следует убедиться, что бегунок повернут своим контактом в сторону первого цилиндра, после чего трамблер можно прикручивать. В конце поставить крышку и запустить двигатель. На этом замена датчика Холла на «восьмерке» закончена.

Если все сделано правильно, проблем с пуском мотора не возникнет. В случае когда двигатель не запускается, нужно еще раз проверить совпадение меток и правильную установку распределителя зажигания: возможно, вы перепутали цилиндры и поставили бегунок не в ту сторону. При этом не забудьте поставить в смотровое окошко на двигателе резиновую заглушку, чтоб через него на маховик не попадала грязь.

Стоимость фотоэлектрического датчика Холла невелика.

Поэтому владельцам «восьмерок» и «девяток» с такой системой зажигания рекомендуется возить его с собой, поскольку этот элемент может выйти из строя в самый неподходящий момент.

Проверка и замена датчика Холла на ВАЗ 2107 инструкции, фото и видео

hi-electric.com Датчик Холла как подключить, проверить или заменить, где находится, принцип работы, признаки неисправности, линейный или аналоговый, двухконтурное зажигание. Электронное зажигание с датчиком холла
Датчик Холла ВАЗ 2107 — это один из самых необходимых узлов в системе зажигания авто. Если он выходит из строя, то могут начаться перебои в работе силовой установки и вполне возможно, что автомобиль полностью остановится.

Датчик Холла на ВАЗ 2107 — это управляющее устройство, являющееся контролером распредвала, который устанавливается вблизи трамблера и гарантирует его правильную работу. Вал прерывателя-распределителя располагает специальной пластиной, в форме короны. На этой пластине имеются специальные прорези, а на контролере распределительного вала стоит магнит. Во время вращения распредвала, металлические лопасти входят в пространство контролера. Вследствие этого вырабатывается импульсное напряжение, идущее к катушке зажигания, и происходит его преобразование в повышенное. Конечная цель — это свечи зажигания.

Нужно заметить, что у контролера распределительного вала ВАЗ 2107 имеется только 3 клеммы. Одна подключена к минусу, а другая – питает напряжение шесть Вольт, 3-я – передает импульс конкретно коммутатору.

Как распознать проблему

Если у вас возникли подозрения, что контролер Холла на ВАЗ начал давать сбои, перед его заменой нужно убедиться, что проблема именно в нем. Определяется это по следующим признакам:

Способ проверки

Специалисты рекомендуют перед заменой следующие способы проверки датчика Холла, автомобиля семейства ВАЗ:

1. Самый легкий и самый верный это одолжить у кого-то проверенный или новый датчик и установить его взамен своего. В случае если работа двигателя нормализовалась, то нужно идти в магазин и приобретать новый.
2. Второй способ заключается в измерении напряжения на выходе при помощи тестера. Исправный датчик выдает напряжение 0,4-11 Вольт.
3. Следующий вариант можно назвать имитацией работы контролера Холла. Освоить его не тяжело, нужно вытянуть колодку с 3-мя штекерами с самого контролера. Далее, включаем зажигание и соединяем 3-ий и 6-ой выходы. Если есть искра — то, скорее всего причину перебоев в системе нужно искать в другом узле, но не в датчике.

Замена

Если вы убедились, что проблема неисправностей именно в датчике Холла, то его замену можно выполнить самостоятельно. Это несложно и справиться с ней при желании может любой автомобилист. Переплачивать мастерам станции технического обслуживания нет никакого смысла, можно и самому проверить и самостоятельно справиться с заменой.

Этапы

Работы желательно проводить в хорошо освещенном помещении.

1. В первую очередь необходим, снять непосредственно сам трамблер с автомобиля и потом открутить крышку.
2. Далее потянув чуть-чуть вверх, снимаем бегунок.
3. Снимаем пластиковую крышку.
4. Штекер закреплен болтом и его нужно выкрутить.
5. Вытаскиваем его.
6. Пластина датчика держится на болтах, которые нужно выкрутить.
7. Вакуум-корректор зафиксирован болтами, их тоже выкручиваем.
8. Извлекаем стопорное кольцо.
9. Снимаем тягу и непосредственно корректор.
10. Чтобы достать провода нужно раздвинуть зажимы.
11. Извлекаем опорную пластинку.
12. Теперь осталось выкрутить пару болтов и снять датчик Холла.
13. Ставим новый.
14. Работы по сборке выполняются в обратном порядке.

Важно! В случае возникновения каких-либо признаков поломки, не тяните с ремонтом. Немедленно проверьте контролер Холла и в случае необходимости проведите его замену

Как видите, все очень и очень просто. Стоит затратить всего лишь час своего времени, чтобы сэкономить несколько тысяч рублей, которые вам придется отдать на СТО.

https://youtube.com/watch?v=DiWtCGGKN6s

Принцип работы

Последовательность действия датчиков Холла на ВАЗ 2107–21099 сформирована по эффекту Холла. В образовывающемся магнитном поле сенсор считывает импульсы от полного оборота вала трамблёра. Сигналы образовываются благодаря прорезям, которых ровно столько же, сколько и цилиндров. Сам сенсор размещается на опорном щитке распределителя вместе с магнитом.

Энергия приходит на датчик с коммутатора. Также на ДХ есть провода — массы и выходящих импульсов. Обратное напряжение меняется с учётом изменений магнитного поля. При получении импульсов коммутатор подаст электрический ток на катушку, которая увеличивает его и отправляет непосредственно на свечи.

Для справки. Переход автопроизводителей и владельцев классики на электронные системы зажигания способствовал появлению 2-х главных преимуществ. Во-первых, отсутствие контактной группы, которая время от времени подгорала. С датчиками холла такой проблемы нет. Во-вторых, более высокое напряжение тока на свечке зажигания (30 кВ против 15 кВ). Всё это повышает производительность двигателя.

Методы проверки

Где на камазе датчик давления масла

Можно применить несколько методов диагностики датчика, расположенного на трамблере.

В зависимости от имеющихся средств и возможностей, автомобилист может своими руками проверить текущее состояние контроллера Холла, оценить его работоспособность и принять соответствующее решение о замене.

Как только вы заметили один или несколько из представленных симптомов, стоит взяться за проверку. Делать ее можно несколькими способами. Предлагаю рассмотреть их отдельно.

Клин клином

Самый простой и эффективный метод, который не потребует от вас вооружаться тестером или мультиметром. Но потребуется заведомо исправный аналогичный датчик Холла.

Суть диагностики до безобразия простая. Вы снимаете старый контроллер, устанавливаете на его место новый. Если после проведенной манипуляции симптоматика проходит и работа двигателя нормализуется, тогда просто оставляете новую деталь на месте. Если вы брали ДХ у товарища или соседа по гаражу, снимаете девайс, благодарите, и идете в магазин автозапчастей.

Вольтметр и мультиметр

Используя вольтметр или классический тестер, вам не составит труда проверить состояние устройства.

Думаю, тестером умеет пользоваться каждый автомобилист. Задача заключается в том, чтобы сделать замеры напряжения на выходе датчика.

Если ДХ находится в исправном состоянии, тестер выдаст значения в диапазоне 0,4-11 В.

Ровно точно так же применяют универсальный мультиметр. Нужно лишь выбрать на нем режим вольтметра.

Имитация датчика

Достаточно интересный и эффективный метод. Но тут придется немного поработать своими руками.

Принцип имитации заключается в следующем. Сначала извлеките из ДХ колодку, на которой идет 3 штекера. Далее запустите зажигание на автомобиле, после чего соедините 3 и 6 выходы между собой.

Если при такой манипуляции появилась искра, то вероятнее всего ДХ вышел из строя.

Без тестеров

Когда тестеры отсутствуют, проверку можно выполнить несколько иным методом.

Тут требуется провести пошаговые манипуляции:

• подключается свеча зажигания к выводу провода от катушки;
• соединяется резьбовая часть свечи с массой;
• демонтируется каретка с датчиком;
• подсоединяется разъем;
• включается зажигание;
• металлическим предметом проводится возле датчика;
• при появлении искры на свечке ДХ исправен.

Только будьте предельно осторожными, занимаясь своими руками подобными манипуляциями.

Самодельный тестер

Из практически подручных материалов можно собрать аналог тестера.

Устройство для проверки состоит из обычного светодиода, сопротивления на 1 Ом и двух отрезков гибкой проводки, которые нужно припаять к ножке.

К 1 и 3 клеммам штекерной коробки ДХ подсоединяются провода. При правильно выбранной полярности светодиод должен загореться. Если нет, попробуйте поменять местами. Теперь нужно сделать следующее:

• первый провод на первой клемме остается на месте;
• на вторую клемму подключается провод с третьей клеммы;
• поворачивается распредвал (с помощью стартера или вручную);
• отслеживается поведение диода.

Если диод начнет моргать, тогда с датчиком зажигания все хорошо, и менять его нет никакой необходимости.

Методов проверки действительно достаточно много. Выбирайте на свой вкус.

А вам когда-то приходилось проверять датчик Холла? Какие способы диагностики вы использовали и какой получили результат?

Подписывайтесь, оставляйте комментарии, задавайте вопросы и не забывайте рассказывать о нас своим друзьям!

Простая проверка датчика Холла! A simple Hall sensor check!

Датчик Холла ВАЗ 2109 — замена без помощи специалистов

Автомобили ВАЗ 2109, оснащенные карбюраторными моторами, имеют бесконтактную систему зажигания с датчиком Холла. Основная задача датчика Холла ВАЗ 2109 — подача управляющих импульсов на коммутатор, который преобразует полученные импульсы и направляет их на первичную обмотку катушки зажигания.
Расположен этот микроэлектронный датчик в корпусе датчика-распределителя зажигания под пылезащитным экраном. В зависимости от типа распределителя он крепится на опорной пластине при помощи 2 винтов или заклепок. Операция по замене датчика Холла ВАЗ 2109 не представляет собой ничего сложного. Замена может быть выполнена в течение получаса любым автолюбителем без помощи специалистов.

Проверка датчика

Не всегда при неисправности датчика Холла силовой агрегат автомобиля не запускается. Возможны проблемы с зажиганием, такие как перебои в работе двигателя на любых режимах, отсутствие или нестабильный холостой ход, а также потеря мощности. Проверить датчик Холла можно двумя способами. Первый подходит для тех, у кого нет специальных знаний в области автоэлектрики и электроники.

При этом способе необходимо приобрести новый и заведомо исправный датчик в магазине автозапчастей и правильно установить его на место старого. Если мотор после этой операции заведется, значит, проблема решена. Если нет, значит, проблема в резисторе, коммутаторе, катушке, замке зажигания, проводах, свечах или других деталях трамблера.

https://youtube.com/watch?v=DiWtCGGKN6s

Второй способ проверки датчика Холла ВАЗ 2109 требует наличия специальных знаний в электрике. Кроме того, для проведения самостоятельной диагностики необходимо приготовить следующие приборы и устройства:

• вольтметр или мультиметр с пределом измерения не менее 15 В и внутренним сопротивлением не менее 100 кОм;
• 3-штекерную колодку от трамблера с низковольтными проводами;
• резистор с сопротивлением в 2 Ом.

Проверку нужно осуществлять следующим образом.

1. Сначала необходимо снять трамблер с машины.
2. Затем надо подсоединить к разъему низковольтных проводов колодку с проводами, резистор и вольтметр по определенной схеме.
3. После этого необходимо подать напряжение от аккумулятора (9-14 В) к положительному контакту и медленно повернуть валик распределителя.
4. Во время проведения этой операции нужно записать минимальные и максимальные показания вольтметра.

В норме наименьшее напряжение должно быть менее или равным 0,4 В, а наибольшее не должно отличаться от напряжения, подаваемого с аккумулятора, более чем на 3 В. Если при поворачивании валика трамблера резкого скачка напряжения не происходит либо наименьшие и наибольшие значения отличаются от нормы, то это означает, что датчик сломан и его следует заменить.

Замена устройства

Заменяем датчик Холла

Для того чтобы заменить датчик Холла, сначала необходимо снять трамблер с привода вспомогательных узлов. Алгоритм демонтажа таков.

1. В первую очередь надо отцепить клеммы от аккумуляторной батареи.
2. Потом нужно снять бронепровода с крышки прерывателя-распределителя и отцепить шланг от вакуум-корректора.
3. Затем надо вынуть трос газа из держателя, чтобы не мешал, открутить гайку, крепящую кронштейн, на котором держатся провода, снять кронштейн со шпильки и убрать его в сторону.
4. Далее необходимо нацарапать отверткой или нарисовать маркером прямую линию, переходящую с корпуса трамблера на корпус привода вспомогательных узлов. Эта метка позволит во время установки трамблера сохранить прежний момент зажигания.
5. После этого надо отцепить от прерывателя-распределителя колодку с проводкой.
6. Затем нужно вытащить грязезащитную заглушку из лючка картера сцепления и при помощи отвертки провернуть маховик до той поры, пока поршень первого цилиндра не встанет в верхнее положение.
7. Теперь необходимо открутить 2 оставшиеся гайки и снять трамблер.

После демонтажа агрегата можно приступить к замене датчика, для этого нужно выполнить последовательность действий.

1. Открутить винты и снять крышку трамблера.
2. Подтянуть бегунок вверх и снять его, затем вынуть пылезащитный экран.
3. Снять разъем низковольтных проводов, открутив винтик.
4. Открутить винты, фиксирующие опорную пластинку, и снять кольцо с ее штифта.
5. Открутить винты вакуум-корректора, снять его тягу со штифта пластинки и вынуть его из корпуса.
6. Приподнять пластинку отверткой и также вытащить из корпуса.
7. Открутить винты, крепящие датчик, и заменить его новым.

Если датчик прикреплен к пластинке заклепками, то нужно менять их в сборе. Монтаж устройства следует проводить в обратном порядке. Перед установкой трамблера нужно повернуть внешний контакт бегунка к клемме первого цилиндра.

Кулер вместо датчика холла

Замена датчика Холла ВАЗ классика, НИВА

Как проверить датчик Холла в дорожных условиях

Причины пропадания искры в карбюраторе ВАЗ 2109

В качестве основных причин, по которым исчезает искра в карбюраторе «девятки» специалисты определяют следующие:

• Нарушение работоспособности коммутатора.
• Некорректное функционирование «датчика Холла». Проверка исправности данного элемента выполняется посредством вольтметра или лампы. Результатом, позволяющим утверждать о работе датчика в штатном режиме, служит яркое горение, чередующееся с угасанием, либо слабое свечение лампы при проворачивании трамблера.

• Выход из строя катушки зажигания, окисление контактов (проводов) питания, пробой высоковольтного провода, загрязнение контакта под «бегунком» и т.д.
• Нарушение работоспособности замка зажигания.

Кроме того, существует еще несколько проблем, так или иначе связанных с системой зажигания, а, следовательно, с образованием искры. В первую очередь это – образование черного налета (нагара) на контактах свечей зажигания. Это не только неприятный, но и довольно распространенный фактор, способствующий существенному увеличению расхода топлива.

Нет искры ВАЗ 21099. Что делать ?

Главными причинами возникновения такого нагара являются: неполное закрытие воздушной заслонки карбюратора, требующий замены воздушный фильтр, низкий уровень компрессии (величины воздушного давления) в цилиндрах силового агрегата, нарушение регулировки элементов клапанной системы и т.д. Косвенное влияние на степень образования нагара может оказывать и недостаточный уровень моторного масла.

Не последнюю роль в процессе генерации искры в карбюраторе «ВАЗ 2109» играет и правильно выставленный угол опережения зажигания. Предлагаем упрощенную технологию его выставления без применения специального оборудования (стробоскопа):

• Ослабляем крепление трамблера до возможности его свободного проворачивания.
• Запускаем силовой агрегат автомобиля и дожидаемся достижения максимальных оборотов коленчатого вала в режиме «холостого хода».
• Поворачиваем трамблер на одно деление в отрицательную сторону.
• Глушим двигатель.
• Фиксируем трамблер.
• До упора вкручиваем винт регулировки «качества» горючей смеси.
• Откручиваем винт «качества» на 1/3 оборота и наращиваем количество оборотов до 820-850 в минуту.

В данном разделе нашей статьи мы предлагаем понятную и доступную большинству автолюбителей инструкцию по регулировки системы зажигания «девятки». Она включает в себя выполнение следующих мероприятий:

Устанавливаем коленчатый вал двигателя в верхнюю мертвую точку (ВМТ). Крышка блока цилиндров имеет три специальных метки, соответствующих определенным значениям угла опережения:

– 100 (первая);

-50 (вторая);

– 00 (третья).

• Совмещаем метку, расположенную на шкиве коленвала с меткой на крышке блока. Корпус распределителя фиксируется в нулевом положении октан-корректора. Контакты должны находиться в разомкнутом состоянии (проверяется при помощи 12-ти вольтовой лампы, контакты которой соединены с контактом низкого напряжения и контактом «массы»).
• Если контакты не размыкаются (лампа не загорается) выполняем следующие манипуляции:

– отворачиваем стопорную гайку, фиксирующую пластину распределителя;

– поворачиваем корпус распределителя походу часовой стрелки;

– медленно поворачивая корпус в обратном направлении до момента загорания лампочки.

Удерживая корпус распределителя в полученном положении, заворачиваем стопорную гайку пластины крепления.

Принцип работы понятен. Все неисправности системы зажигания ВАЗ 2109 связаны с выходом из строя одного из вышеназванных элементов. Если пропала искра на ВАЗ 2109 карбюратор, значит, имеется неисправность:

• коммутатора;
• датчика Холла;
• ремня ГРМ;
• катушки зажигания;
• группы контактов замка зажигания;
• контактов крышки трамблера;
• свечей («залитые», обгоревшие);
• проводки цепи.

Если неисправен коммутатор, то величина напряжения на катушку не преобразуется. Вышедший из строя датчик Холла не подает ток на коммутатор. В случае обрыва ремня ГРМ работа системы сбивается, ЭМП не образуется. Сломанная катушка останавливает ход цепи на себе, контакт распределителя не получает напряжения. Поврежденные контакты крышки трамблёра не дают подать напряжение на свечу.

Электроды свечей могут не образовывать искру из-за нагара или влаги на них. Бывает, что виновник — первый элемент цепи: замок зажигания. Поломка в его контактной группе не запускает стартер. Также возможен вариант, когда произошло банальное повреждение проводки, из-за чего связь элементов пропадает.

Видеоурок проверки датчика холла

Если говорить непосредственно про легковой автомобиль, то датчик Холла может выполнять следующие функции: контроль и определение скорости вращения колес машины, а также валов системы двигателя, обеспечение корректной работы антиблокировочной и тормозной системы. Также, на его основе работают приборы мониторинга движения и работы, проще говоря — спидометр и тахометр.

Если вы владеете старым автомобилям, то нелишним будет знать, как можно самостоятельно проверить работоспособность датчика Холла, ведь стоимость таких работ на СТО может быть достаточно высокой. Также, знания о процессе его проверки пригодятся в тех случаях, когда авто вдруг перестало заводиться — не редко проблема может заключатся именно в этом устройстве. Так что, если ваше авто перестало реагировать на поворот ключа зажигания, необходимо вооружиться вольтметром и набором отверток, открыть капот и приступить к проверке.

Как большие электрические нагрузки можно контролировать с помощью датчиков Холла

Мы уже знаем, что выходная мощность датчика Холла очень мала (от 10 до 20 мА). Поэтому он не может напрямую контролировать большие электрические нагрузки. Тем не менее, мы можем контролировать большие электрические нагрузки с помощью датчиков Холла, добавив NPN-транзистор с открытым коллектором (сток тока) к выходу.

Транзистор NPN (приемник тока) функционирует в насыщенном состоянии в качестве переключателя приемника. Он замыкает выходной контакт заземлением, когда плотность потока превышает предварительно установленное значение «ВКЛ».

Выходной переключающий транзистор может быть в разных конфигурациях, таких как транзистор с открытым эмиттером, транзистор с открытым коллектором или оба. Вот так он обеспечивает двухтактный выход, который позволяет ему потреблять достаточный ток для непосредственного управления большими нагрузками.

Как проверить и заменить датчик Холла на ВАЗ 2106 советы, фото и видео

Датчик Холла является одним из основных элементов бесконтактной системы зажигания двигателя ВАЗ 2106. И это устройство, как и все остальные в отечественных авто, имеет свойство периодически ломаться. Поэтому мы расскажем вам о том, как понять что сломался датчик Холла ВАЗ 2106, как его проверить и как происходит замена устройства.

Распознаем проблему

Проблемы в функционировании датчика Холла на автомобиле ВАз 2106 могут проявляться по-разному. Иногда даже опытный специалист не сможет обнаружить поломку. Поэтому мы рассмотрим основные симптомы, которые могут свидетельствовать о неисправности данного элемента:

• двигатель стал плохо заводиться или вовсе не заводится;
• машина плохо работает на нейтральной скорости: периодически могут проявляться рывки, автомобиль глохнет;
• в случае, когда машина набирает обороты, двигатель может подергаться и заглохнуть;
• мотор периодически глохнет во время езды.

Если один из этих симптомов характерен для вашего авто, то это, разумеется, может свидетельствовать и о других неисправностях. Однако, в первую очередь необходимо проверить именно датчик Холла ВАЗ 2106.

Как проверить?

Есть несколько методов, которые помогут определить работоспособность датчика Холла на вашем авто. Рассмотрим эти способы подробнее:

1. Наиболее простым методом является диагностика работы двигателя ВАЗ 2106 с новым, заведомо рабочим датчиком Холла. Если таковой у вас имеется, то установите его на место старого и попробуйте эксплуатировать авто. В том случае, если проблема исчезла, то ответ очевиден.
2. Попробуйте проверить наличие искры в двигателе. Это делается при включении зажигания. Для этого необходимо демонтировать колодку, установленную на трамблере, которая называется распределителем. Теперь включите зажигание. После этого вам потребуется взять небольшой кусочек провода и соединить его концы с третьим и шестым выходами коммутатора. В том случае, если во время подключения провода появилась искра, то это означает, что датчик Холла ВАЗ 2106 вышел из строя и необходима его замена.
3. Также проверку работоспособности можно осуществить при помощи вольтметра. Вам необходимо подключить устройство к выходу датчика. Если механизм Холла рабочий, то вольтметр будет на него реагировать. При этом стрелка устройства будет колебаться от 0.4 В до 3 В.

Процесс замены

Итак, если вы столкнулись с неполадками в работе механизма, то вам потребуется осуществить его замену. Это не так сложно. Что же для этого понадобится?

Заранее подготовьте:

• ключ гаечный на «13»;
• отвертку;
• плоскогубцы;
• молоток.

Поэтапная замена

1. Для начала заглушите двигатель и откройте капот авто. От вакуумного корректора необходимо отключить подводящий патрубок.
2. После этого следует отщелкнуть крышечку распределителя зажигания и демонтировать ее.
3. Затем вам потребуется отсоединить разъем устройства, которое нужно заменить. Используя гаечный ключ на «13» далее нужно открутить гайку, которая крепит пластинку держателя.
4. Теперь демонтируйте распределитель.
5. Используя молоток, из распределителя зажигания следует выбить пружинный винт муфты.
6. Затем при помощи отвертку выкрутите саморезы, которые крепят вакуумный корректор. Корректор нужно вытащить. Так вы получаете доступ к датчику Холла вашего двигателя. Той же отверткой открутите винты, которые его крепят и демонтируйте механизм.
7. Замените устройство на новое. Всю последующую сборку следует осуществлять в обратном порядке. После замены совершите контрольную поездку чтобы быть уверенным в том, что устройство работает нормально.

В целом процедура не особо сложная, но, как и в любом другом деле, здесь есть свои нюансы

К примеру, выбивать пружинный винт муфты следует с силой, но осторожно. Деформация деталей впоследствии приведет к более печальным результатам

как проверить, замена регулятора и видео

Датчик Холла ВАЗ 2108 представляет собой один из важных компонентов, позволяющих обеспечить нормальную работу силового агрегата. Предназначение этого компонента заключается в передаче управляющих сигналов на коммутатор, преобразующий эти сигналы и подающий их на катушку зажигания. Более подробно о неисправностях, а также замене устройства мы расскажем в этой статье.

Распространенные неисправности

Основные неисправности устройства:

• выход из строя самого прибора;
• обрыв в проводке его питания;
• плохой контакт с бортовой сетью.

О том, что датчик Холла ВАЗ 2108 нуждается в ремонте или замене, можно узнать по таким симптомам:

• двигатель машины стал плохо заводиться на горячую, в некоторых случаях он не заводится вовсе;
• силовой агрегат во время работы стал троить, а при езде на высокой скорости могут ощущаться рывки;
• при езде на пониженных оборотах мощность мотора сильно падает;
• в некоторых случаях автовладелец может столкнуться с проблемой увеличенного расхода горючего.

Диагностика датчика

Есть несколько вариантов диагностики устройства:

1. Самый простой и самый достоверный метод — вместо вышедшего из строя регулятора установить новым, заведомо рабочий. В том случае, если после замены двигатель стал работать нормально, то вероятнее всего, проблема кроется в самом контроллере. Бывает такое, что датчик исправен, а его контакты закислены или подгоревшие, в этом случае при демонтаже регулятора часть окиси может отпасть, соответственно, водитель может подумать, что проблема кроется в устройстве. Поэтому перед диагностикой необходимо прочистить штекер.
2. При помощи мультиметра можно произвести замер напряжения на выходе устройства. Если контроллер находится в рабочем состоянии, но напряжение должно составлять от 0.4 до 11 Вт.
3. Еще один вариант проверки — сделать цепь с вольтметром. Для этого вам потребуется взять свечу зажигания, один ее конец с резьбой следует подключить к массе автомобиля (кузову или двигателю), а другой соединить с проводом катушки. После этого демонтируйте каретку и подключите штекер. Когда зажигание будет включено, с наконечником отвертки необходимо будет провести рядом с датчиком. Если в этот момент вы заметили, что проскочила искра, то регулятор рабочий.
4. Еще один способ диагностики — имитация устройства. Для этого из контроллера нужно извлечь штекер с тремя разъемами, после чего включить зажигание и соединить между собой выходы 3 и 6. Если в этот момент появилась искра, это говорит о выходе из строя контроллера (автор видео — канал altevaa TV).

Руководство по замене

В том случае, если диагностика показала, что прибор неисправен, нужно проверить качество его соединения. Если вы уверены в том, что контакты в нормальном состоянии, а проводка целая, то производится замена датчика Холла ВАЗ. Эту операцию можно произвести в домашних условиях, подробная инструкция приведена ниже. Для замены вам потребуются только плоскогубцы и две отвертки — с крестовым и плоским наконечниками.

Этапы

Итак, как правильно поменять девайс на своей «Восьмерке»:

1. Чтобы получить доступ непосредственно к контроллеру, нужно произвести демонтаж распределителя зажигания, расположенного в моторном отсеке. После того, как трамблер будет снят, нужно также отсоединить и демонтировать бегунок, для этого потяните его вверх и снимите защитную крышку.
2. Далее, используя отвертку с плоским наконечником, нужно выкрутить винт, при помощи которого регулятор фиксируется. Когда болт будет откручен, с крышки распределителя зажигания можно демонтировать разъем.
3. После выполнения этих действий нужно выкрутить той же отверткой два винтика, которые фиксируют опорную пластину регулятора.
4. Сделав это, необходимо выкрутить еще два болтика, при помощи которых фиксируется вакуум-корректор.
5. Следующим этапом будет демонтаж вакуум-корректора. Чтобы сделать это, нужно с внутренней стороны извлечь стопорный шплинт, а потом отсоединить тягу корректора.
6. После того, как все эти действия будут выполнены, нужно разогнуть фиксатор проводов, а опорную пластину контроллера вытащить вверх. Чтобы произвести замену датчика, вам остается только выкрутить еще два болтика, которые его фиксируют. Установка и дальнейшая сборка конструкции осуществляется в обратной последовательности.

Видео «Как на «Девятке» поменять датчик Холла — наглядная инструкция»

Наглядная инструкция по замене устройства на отечественной «Девятке» приведена на видео ниже, в случае с «Восьмеркой» процедура замены будет аналогичной (автор ролика — канал Всё из жизни «одного человека»).

Замена датчика Холла ВАЗ 2109

Зачем нужен и как работает датчик Холла

В устройстве бесконтактной системы зажигания машины ВАЗ 2107 встроен такой элемент, именуемый датчиком Холла. Основополагающим его предназначением является способность выявлять угол расположения коленвала и распредвала силового агрегата. Датчик Холла не ставится на инжекторные модели семерок, ставится только на карбюраторные.

По значению этого прибора происходит подача импульсов напряжения на свечи зажигания. Функционирование этого элемента основывается на повышении напряжения в сечении провода, помещенного в магнитном поле. Элемент подключается тремя клеммами, две из которых обеспечивают подачу питания (плюс и минус), а третий контакт предназначен непосредственно для подачи сигнала. Такое название устройство получило за счет специального эффекта, который был выявлен ученым Холлом. В трамблере на валу расположена пластина, входящая в управление контроллера устройства.

Когда осуществляется работа мотора, то в прорезях происходит поочередная смена металла, а магнит, который находится внутри контроллера, начинает возбуждаться от колебаний магнитного поля. При этом контроллер формирует импульсы напряжения, выдаваемые коммутатором, и поступающие на катушку. Катушка, в свою очередь, осуществляет поднятие напряжения до высокой величины, и транспортирует его поочередно по бронепроводам на свечи зажигания. Зная особенности функционирования, надо разобраться с неисправностями, но перед этим немаловажно отметить, что расположен датчик Холла на ВАЗ 2107 в трамблере под крышкой. Чтобы произвести его замену, понадобится разобрать трамблер.

Основные неисправности датчика

Любая деталь на автомобиле рано или поздно начинает давать сбои, и датчик Холла не является исключением, даже несмотря на то, что он имеет простейшую конструкцию. Поломка его выявляются за счет обнаружения следующих дефектов:

• Невозможность завести двигатель.
• Неустойчивая и нестабильная работа мотора.
• Возникновение рывков.
• Двигатель начинает глохнуть.
• Возникновение эффекта детонации.

Если появляются вышеперечисленные признаки, то торопиться менять датчик Холла не стоит, так как подобные явления могут формироваться и по причине других поломок системы зажигания и подачи топлива. Чтобы удостовериться в неисправности устройства, понадобится выполнить его проверку на пригодность.

Особенности проверки

Бесконтактное зажигание БСЗ на ВАЗ 2107 имеет датчик Холла, от исправности которого зависит нормальная работа ДВС. Если имеются подозрения на его неисправность, то надо проверить датчик Холла. Для этого имеются разные способы, на основании которых можно сделать вывод о пригодности элемента.

Для проверки элемента применяются следующие два способа:

1. Самый простой метод проверки — это установить заведомо исправный элемент. Если признаки неисправностей сразу исчезнут, значит, поломка обнаружена правильно, и успешно устранена. Недостаток этого способа в том, что необходимо предварительно приобрести исправный элемент.
2. Мультиметром произвести проверку соответствия напряжения на выходе датчика. На приборе включается режим измерения напряжения, после чего производится замер значения на выходе устройства. Величина должна находиться в пределах от 0,4 до 11 Вольт, и если это не так, то элемент следует заменить.
3. Имитация работы устройства. Схема проверки выглядит следующим образом — клемму элемента следует извлечь из разъема, а после этого включить зажигание. Теперь приступаем к имитации работы датчика Холла, для чего соединяются контакты 3 и 6 вывода коммутатора. Если будет возникать искрение, то элемент подлежит замене.
