Как отрегулировать кулису КПП на ВАЗ-2110: фото и видео, алгоритм

Коробка передач на ВАЗ-2110 иногда начинает барахлить. Если пренебрегать уходом и обслуживанием этого узла автомобиля, то можно получить множество неполадок в работе КПП. Как правило, это неточности в переключении передач, характерное «выбивание» передачи, хруст и лязганье при манипуляциях с рычагом коробки. Некоторые автовладельцы считают, что все эти симптомы свидетельствуют о выходе из строя коробки передач.

Для чего нужна кулиса КПП

На самом деле, чаще всего КПП находится в исправном состоянии, но может выйти из строя кулиса.

Можно заменить узел на новый, а можно обойтись грамотной регулировкой кулисы. Регулировка этого элемента поможет устранить неполадки, и убедиться в том, что проблема связана именно с кулисой КПП. Бывает так, что автовладелец начинает просто менять один узел за другим, не разобравшись в проблеме, тратя при этом деньги и время безрезультатно.

Сама кулиса КПП предназначена для того, чтобы скорости не переключались самопроизвольно. Бывает так, что от неправильной или сбившейся регулировки вся система трансмиссии начинает работать некорректно и может даже выйти из строя. Поэтому нужно уметь делать регулировку кулисы КПП своими руками, тем более что эта процедура не представляет собой ничего сложного.

Когда кулиса нуждается в регулировке?

Устройство механизма переключения передач.

Процедуру регулировки кулисы КПП рекомендуется проводить в следующих случаях:

1. После того, как будет произведена замена или снятие КПП на автомобиле.
2. При ослаблении хомутов фиксации.
3. Если менялся карданчик.
4. Если кулиса начинает проворачиваться на своём шарнире.

Хотя визуально может казаться, что кулиса находится на своём месте, даже минимальное смещение кулисы может привести к некорректной работе коробки переключения передач. Бывает так, что достаточно подтянуть кулису к карданчику на 1 мм, после чего все функции КПП восстановятся.

Подготовка к регулировке кулисы

На старом автомобиле лучше заранее смазать проникающим составом узел крепления кулисы.

Перед началом работ по регулировке, нужно подготовить место и произвести следующие подготовительные мероприятия:

1. Машину требуется поставить на яму.
2. Ручной тормоз нужно затянуть до упора.
3. В обязательном порядке требуется установить противооткатные упоры.

Для более быстрого и качественного процесса регулировки, все работы лучше выполнять с помощником. Сам процесс может происходить несколькими способами.

Первый способ регулировки

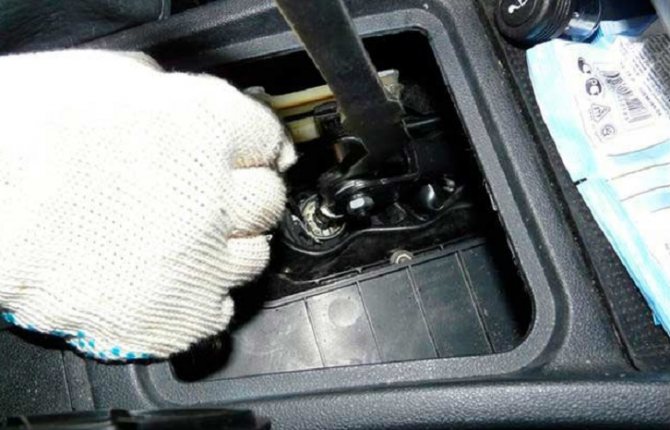

Для регулировки нужно ослабить хомут, соединяющий привод кулисы с карданчиком.

Данный способ самый простой. В этом случае кулиса КПП регулируется по задней скорости. В первую очередь нужно ослабить хомут, после чего включается задняя скорость. Потом нужно расположить рычаг в нужном для вас положении. После этого хомут затягивается, и проверяется работа всего механизма.

Если с первого раза не получиться, нужно прислушиваться к стукам и трескам при переключении. Они должны либо уменьшиться, либо увеличиться. В соответствии с этим, нужно располагать рычаг в нужном направлении. Если все манипуляции не приводят к желаемому эффекту, нужно прибегнуть к другому способу регулировки.

Второй способ регулировки

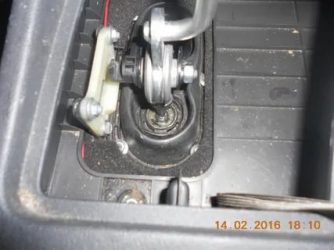

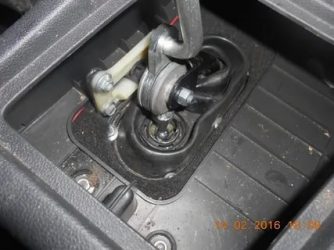

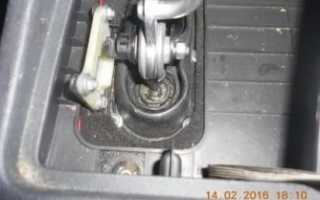

Рычаг переключения передач должен упираться в стопорную пластину (на фото она из светлого пластика).

Этим способом пользуются в том случае, если первый не привёл к нужным результатам. При его использовании можно более чётко расположить рычаг КПП. Этот способ заключается в следующем:

1. Рычаг КПП переключается на первую скорость.
2. Хомут кулисы полностью ослабляется.
3. Далее нужно поворачивать привод самой кулисы против часовой стрелки до тех пор, пока рычаг не упрётся в стопор задней скорости.
4. Хомут кулисы затягивается.
   Затягиваем гайку крепления хомута, исключая сдвиг тяги в процессе эксплуатации.
5. Проверяется работа КПП.

Бывает так, что у некоторых автомобилей ВАЗ-2110 нет пластикового фиксатора ограничителя, поэтому регулировка в этом случае проводится не на первой передаче, а на «нейтралке».

Третий способ регулировки

Этот способ довольно сложный, так как предполагает расчёт глубины выноса кулисы КПП на кардан. За счёт этого можно точно рассчитать и отрегулировать положение рычага в нейтральном положении. Бывает так, что при недостаточно точном расчёте, всем манипуляции приводят лишь к появлению дребезжания при переключении передач.

Короткоходная кулиса на приоре.

Алгоритм установки короткоходной кулисы на Лада Приора

1. Чтобы получить доступ к болтам, декоративный чехол должен быть снят с рычага коробки с набалдашником. Последний никаким образом не закрепляется на рычаге, для его снятия достаточно будет сильно потянуть.

Как установить короткоходную кулису на Лада Приора

1. Проводим демонтаж тяги рычага КПП с кардана, ослабив для этого хомут с помощью ключа на «13».

Установка короткоходной кулисы Лада Приора своими силами

1. Чтоб получить доступ к рычагу, следует освободить шарик, блокирующий включение задней передачи, который пружинит при включении. Будьте внимательны! Не стоит тянуть за рычаг, чтобы добиться его освобождения.

Как установить короткоходную кулису Лада Приора

1. Стопорное кольцо снимается, затем нужно снять рычаг с шариком и пружинкой, вставленные в пластиковый корпус.

Короткоходная кулиса на Лада Приора своими силами

Короткоходная кулиса на Лада Приора своими силами

1. Через салон извлечь рычаг с тягой. Чтобы было удобнее, их можно разъединить.

Как сделать короткоходную кулису на Приору

1. Демонтировать карданчик. Для этого ключом на «10» стягиваем резиновый пыльник. Затем требуется выкрутить болт, который фиксирует карданчик с левой стороны.

Как сделать короткоходную кулису на Приору

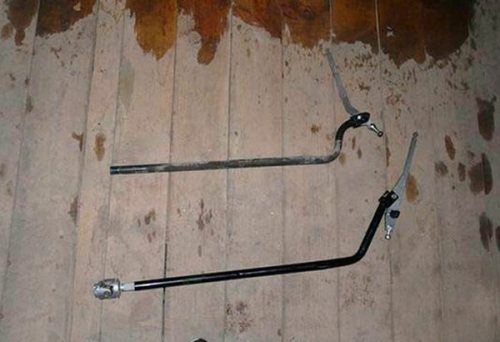

1. На фотографии заметно, что штоки карданчиков различны по длине. Такую проблему можно решить укорачиванием «Калиновского» штока, учитывая тип короткоходной кулисы. Иногда шток полностью не заходит, поэтому рычаг коробки смещается к ручнику. Если нужно укоротить, отрезаем 1-2 сантиметра.

Карданчик Клина и Приора

Кулиса КПП: что это такое, признаки износа, как отрегулировать самостоятельно

Далеко не все автомобилисты представляют, как называется та или иная деталь в их автомобиле. При этом речь идет не только о «запрятанных» в двигатель механизмах, но и об устройствах, с которыми они взаимодействуют буквально каждый день. Одной из таких деталей является кулиса КПП.

Обратите внимание: Название «кулиса» не является официальным для данного механизма, но оно общепринято. На самом деле данная деталь называется тягой привода управления коробки передач.

1. Что такое кулиса КПП 2. Признаки износа кулисы КПП 3. Регулировка кулисы КПП

Что такое кулиса КПП

Многие водители ошибочно считают, что под кулисой понимается рычаг переключения передач, но это не совсем так. Если речь идет о кулисе КПП, подразумевается составной механизм, задачей которого является связь рычага переключения передач и штока. То есть, кулису увидеть, а уж тем более потрогать, водитель не может. Данный элемент располагается между рычагом и непосредственно коробкой переключения передач, а размещается она под днищем автомобиля, около карданного вала, а в некоторых случаях под самим рычагом переключения передач.

Как можно понять из описания, кулисе регулярно приходится сталкиваться с серьезными нагрузками, поэтому данный элемент должен иметь хорошую прочность. Несмотря на это, кулиса подвержена повреждениям. Если в ней отсутствует достаточно смазочных компонентов, в нее попали капли воды, пыль или другой «мусор», велик риск выхода детали из строя.

Обратите внимание: На некоторых автомобилях кулиса может без замены проработать 200-300 и даже более тысяч километров. Но, если брать средний результат, обычно кулиса КПП выходит из строя на 100 тысячах километров эксплуатации.

Признаки износа кулисы КПП

Водитель должен обращать внимание на возможный выход из строя агрегатов автомобиля, в том числе знать характерные признаки износа кулисы КПП, чтобы своевременно предпринять действия по ее замене. Несмотря на то что механизм довольно надежный, следует знать следующие «симптомы» его скорой поломки:

• Повышенный люфт у ручки КПП. Это может быть заметно, как когда ручка находится в нейтральном положении, так и на одной из передач;
• Сложности с переключением передач. Например, одна или несколько передач с трудом «втыкаются», а может и вовсе возникает хруст при движении рычага в их сторону;
• Чувствуется, что переключаться передачи стали более туго, будто рычаг стал значительно тяжелее;
• Передачи включаются неправильно, например, вместо пятой включается третья или наоборот.

Водители часто игнорируют появление люфта в коробке передач, считая, что это нормальная ситуация. На самом деле, если возник люфт, нужно обязательно провести диагностику КПП, а при необходимости отрегулировать или заменить кулису. Дело в том, что незначительный люфт уже является достаточно серьезным симптомом неисправности кулисы КПП.

Если ее «сорвет» в процессе движения автомобиля, это может привести к тяжелым последствиям, как для автомобиля, так и для водителя, поскольку велик риск в такой ситуации попадания в ДТП.

Именно поэтому, если вы замечаете наличие проблем с переключением передач КПП, обязательно обратитесь в сервисный центр для диагностики и ремонта кулисы, если он потребуется.

Регулировка кулисы КПП

Не всегда требуется полная или частичная замена кулисы. Довольно часто можно ограничиться простой регулировкой. При этом отрегулировать кулису возможно своими руками, без обращения в сервисный центр. Есть два способа регулировки:

• По задней передаче. Для того, чтобы отрегулировать кулису по задней передаче, необходимо ослабить на ней хомут, после чего перевести рычаг КПП в то положение, которое соответствует идеальному включению задней передачи. После этого затягивается хомут, и на этом работа считается завершенной;
• По первой передаче. Если нет возможности включить заднюю передачу, можно провести регулировку кулисы КПП по первой передаче. Для этого включаем первую передачу, после чего ослабляем хомут кулисы. Далее вращаем привод кулисы против часовой стрелки до упора рычага КПП в пластиковый фиксатор задней скорости, и далее затягиваем хомут.

Стоит отметить, что выше описаны общие процессы регулировки кулисы КПП. Важно сказать, что процесс может отличаться, в зависимости от автомобиля, поэтому перед началом работ рекомендуется ознакомиться с инструкцией конкретно для вашей модели машины.

Процесс установки

Разберем ход установки короткоходной кулисы Приора своими руками пошагово.

Для начала необходимо стянуть с рычага коробки набалдашник и чехол. Набалдашник на рычаге не закрепляется, поэтому достаточно приложить определенное усилие для того, чтобы его снять.

Ключом на «13» ослабляем хомут и отделяем тягу рычага КПП от кардана.

Для освобождения рычага, из механизма подпружинивания освобождаем шарик, необходимый для активации задней передачи с блокировкой. Для этого снимаем стопорное кольцо.

Категорически запрещено резко тянуть за рычаг вверх при попытке освободить его.

Не спеша, аккуратно снимаем стопорное кольцо.

Вынимаем пружинку и после этого рычаг со вставленным в пластиковую оправку шариком, а также стопорное кольцо.

Пластиковая оправка включает в себя две части: нижнюю, расположенную справа и верхнюю, расположенной слева цилиндрической формы. В верхней части присутствует разрез. Этот компонент и одевается на рычаг КПП. В нижней части находится шарик рычага. Верхняя часть обхватывает нижнюю часть таким образом, чтобы пазы совпадали.

Достаём рычаг и тягу из салона. Для удобства можно отделить рычаг от тяги, хотя это и вовсе не обязательно.

Используя ключ на «10» отвинчиваем левый болт на карданчике и стягиваем резиновый пыльник.

Карданчик от Приоры отличается по длине от карданчика калины. Необходимо укоротить шток от калины, в зависимости от его типа.

Вставляем кардан от калины. Негусто смазываем его литолом изнутри. При вкручивании болта не нужно его перетягивать.

Через салон вставляем тягу. Желательно делать это не в одиночку, а взять кого-то себе в помощники. Пусть один удерживает резинку в салоне, через которую проходит тяга, второй же постепенно протягивает тягу.

Далее собираем рычаг:

— Надеваем обратно тягу на шток карданчика. — Обратно снаряжаем механизм подпружинивания (также смазываем шарик литолом). — Выполняем центрирование рычага (закрепляем его в удобное положение). — Затягиваем на тяге хомут.

Вполне возможно рычаг сразу не отцентруется как надо. В таком случае выполняем пункты 3-4 повторно.

Обратите внимание, что если вначале собрать механизм подпружинивания, то из-за большей длины штока будет невозможно надеть тягу на карданчик (проблема решаема, если укоротить карданчик)

Не забываем надеть пыльник на карданчик

После выполнения вышеперечисленных действий мы сможем правильно установить на Приору короткоходную кулису.

Также необходимо будет отрегулировать механизм, блокирующий включение задней передачи. Из-за того что мы подгоняем кулису короткоходную Приоры под себя, может возникнуть следующая проблема. Механизм блокировки не совпадает с пластиной, за которую он цепляется. Проблему решаем путем снятия пластины, а также тщательной регулировки зацепления.

В итоге останется только надеть набалдашник и чехол на рычаг КПП. Имейте в виду, что после сборки рычаг КПП будет отклонен в правую сторону.

Как настроить кулису на ваз 2112

Регулировка кулисы на ВАЗ 2110 (видео) Print this article Font size -16+

Многие неопытные водители начинают паниковать и говорить о поломке коробки переключения передач, хотя на самом деле виновником неполадки выступает кулиса.

Практика показывает, что замена и ремонт — это редкие, не особо распространенные меры. Намного чаще сложившаяся ситуация заставляет просто выполнить регулировку кулисы.

Но сегодня мы поговорим не только про регулировку, но также расскажем об особенностях доработки, ремонта и замены данного элемента.

Расположение элемента

Замена обоймы шаровой опоры КПП ВАЗ 2110

Для работы необходимо иметь новую обойму, набор ключей несколько отверток, густая смазка а также порядка получаса времени.

1. Первым делом лезем под машину и откручиваем реактивную тягу от шаровой опоры. Для этого откручиваем четыре точки крепления (два болта и две гайки ключом на «13»). Здесь следует немного приловчиться поскольку порядком мешает выхлопная. Если болты ржавые или не поддаются, используйте проникающую жидкость «WD-40».

1. Далее снимаем в салоне сам рычаг. Для этого берем плоскую отвертку и поддеваем декоративный чехол.
2. Когда у вас будет доступ к крепежам можно приступить к демонтажу самого рычага. Откручиваем винт крестовой отверткой, лучше «г-образной», которая без труда поместится в ограниченное пространство тоннеля. После чего берем ключ и откручиваем гайку крепления рычага.

1. Теперь используя плоскую отвертку снимаем стопорное кольцо обоймы шарнира шаровой КПП, после чего можно попробовать вытащить рычаг переключения, а также саму «бабочку».
2. Далее, берем новую «бабочку», снимаем с нее стопорное кольцо и достаем пластиковую втулку. Берем смазку типа «Литол», «Солидол» и т. д. и обильно смазываем точки трения. Одеваем втулку на рычаг после чего все это устанавливаем в обойму и фиксируем все стопорным кольцом.

Дальнейшая сборка выполняется в обратном порядке. Закручиваем ранее открученные болты в той же последовательности, что и при демонтаже.

Приора 2012 года сюрприз от АвтоАЗа ремонт кулисы и чем комплектуют

На этом процесс замены обоймы шаровой опоры КПП на ВАЗ 2110 можно считать завершенным. Собираем инструмент и проверяем результат проделанной работы. Спасибо за внимание до новых встреч на ВАЗ Ремонт.

Если данная статья вам пришлась по душе, в качестве благодарности автору вы можете поделиться ссылкой на нее со своими друзьями, при помощи соответствующих кнопок, расположенных ниже. Будем вам очень признательны за ваш вклад в развитие нашего ресурса.

инструкция

Всем привет! В этот раз я расскажу об очередном эксперименте. На этот раз будем делать очередную глупость, поменяем тюнячий карданчик кпп на карданьчик от калины.

У меня давно установлен жесткий, безлюфтовый карданьчик кулисы КПП, такие карданчики сделаны из рулевого вала и в народе зовутся тюнинговыми. В принципе он меня всем устраивал, но ведь нет предела совершенству.

Напомню, что ранее я проводил эксперимент с установкой сток кардана, тогда результат меня не особо впечатлил.

Особенности и назначение кулисы на ВАЗ-2110

Проще всего ознакомиться с принципом действия кулисы, изучив фото-чертеж изделия. Данный функциональный агрегат напрямую связан с работой КПП и посредством рычажной передачи позволяет переключать шестерни ведомого вала. Тем самым водитель может менять передаточное число ведущего и ведомого валов коробки передач. Ни для кого не секрет, что благодаря этому можно менять скорость движения автомобиля и соответственным образом настраивать крутящий момент, создающий тяговую силу на приводной вал колес. Благодаря кулисе также включается задний ход и может быть полностью заблокировано движение автомобиля.

ВАЗ 2110 кулиса

Естественно, кулиса играет одну из ключевых ролей в системе управления автомобилем. Если рычаг переключения скоростей неисправен — полноценное езда в реальных дорожных условиях затрудняется, а бывает, что и вовсе становится невозможной. К сожалению, ломаться данный функциональный агрегат может весьма часто. Наверняка, вам будет интересно знать, почему это происходит и как вовремя предупредить неисправность кулисы. Этим вопросам посвящен следующий раздел нашей статьи.

Как отрегулировать правильную работу кулисы на ВАЗ 2110 — 2112

На автомобилях марки ВАЗ 2112 кулиса настраивается настраивается аналогичным образом, как и для десятой модели (смотри схематическое фото агрегата). Работы легко и просто выполнить одному человеку самостоятельно в условиях своего гаража. Если вам повезет, настройку можно завершить буквально за считанные минуты. Скоро вы узнаете почему.

Кстати, кулису ВАЗ 2110 также необходимо отрегулировать после замены КПП и его ремонта, а также просто со временем из-за прослабления крепежных соединений или после замены карданчика.

Порядок действий при настройке кулисы на примере “десятки” будет следующим:

1. 1. Загоняете автомобиль на смотровую яму, эстакаду, либо поднимаете днище домкратом. В последнем случае не забудьте о перестраховке.
2. 2. Должны быть обязательно включена первая скорость на КПП. Приложите для этого все возможные усилия.
3. 3. Далее тормозим автомобиль при помощи ручного тормоза. Для перестраховки его несрабатывания под задние колеса авто подкладываем предохранительные противоукатные бруски.
4. 4. Спускаетесь под днище автомобиля и находите там крепежный хомут, удерживающий наконечник карданчика. Прослабляете его.
5. 5. Теперь необходимо утопить ручку рычага КПП в крайнее левое положение (любые иные смещения не допускаются). Удерживаете кулисы в таком положении.
6. 6. Спустившись под днище авто, обратно фиксируете хомут на наконечнике шарнира.
7. 7. Если все сделано верно — можно вас поздравить, настройка завершена. Можно проверять работу КПП.

Самостоятельная регулировка кулисы на ВАЗ 2110. Регулировка кулисы КПП своими руками

Чтобы избавиться от всего этого, необходимо произвести несложную процедуру регулировки кулисы КПП, тем более, что регулировка кулисы отнимет у вас не более получаса времени.
Кулиса коробки переключения передач необходима для того чтобы не допустить произвольное включение скоростей из-за одновременного передвижения ползунов. Нередко от некорректно отрегулированной кулисы страдает вся трансмиссия, в результате вам грозит неисправность всей КПП. В наших предыдущих статьях мы уже неоднократно говорили об этой детали, например, в статье: О том как установить короткоходную кулису на Лада Приора, а также в статье: Установка короткоходной кулисы на ВАЗ 2109 . Кроме того, вопрос включения передач и КПП затронут в этой статье.

Регулировка кулисы КПП предусматривает наличие помощника, в таком случае результат, да и сама работа, будут более качественными. Регулировать кулису модно несколькими способами, ниже мы расскажем о каждом из них более подробно.
