Этапы ремонта

Если же приведенные рекомендации по не подключению мощных устройств непосредственно в прикуриватель все же не были учтены, и он перестал работать, то в этом случае поможет приведенное ниже небольшое руководство о том, как такую неисправность устранить.

1. Если электрическое гнездо в машине отказалось работать, то, вероятнее всего, сгорел его предохранитель. Именно поэтому прежде чем делать иные выводы, следует проверить деталь с символом дымящейся сигареты или надписью «sigar». Она может располагаться в совершенно разных местах у машин: в багажнике, под капотом, в нише ног водителя, в бардачке, под торпедой и так далее. В любом случае эту деталь стопроцентно можно найти в месте расположения блока реле и предохранителей.

Видео о том, как заменить предохранитель прикуривателя:

Так вот, если предохранитель действительно сгорел, то его замена является тем главным (и единственным) этапом, на котором и заканчивается ремонт прикуривателя. Так как устройство с этого момента снова будет исправно работать.

При самостоятельном ремонте электрического гнезда в авто следует помнить, что ставить более мощный предохранитель нежелательно, потому что вместо него в следующий раз может сгореть само гнездо. Тогда положение спасет только полная замена прикуривателя. Также не рекомендуется вставлять в разъем устройства различные некачественные штекеры, которые болтаются, неплотно сидят в гнезде, не очень плотно собраны и так далее. Это может привести к короткому замыканию и, опять-таки, повлечь необходимость полной замены приспособления.

Если же предохранитель оказался цел, тогда дело приобретает другой оборот

В этом случае необходимо добраться к гнезду прикуривателя изнутри, а для этого нужно немного постараться и осторожно разобрать консоль, под которой он находится. Далее нужно проверить состояние плавкого элемента

Он наверняка будет испорчен и оборван. Здесь его желательно сменить, но если нового элемента под рукой нет, то можно обойтись проволокой такого же диаметра.

На рынке автозапчастей сейчас можно даже найти самовосстанавливающуюся плавкую вставку. Принцип ее работы заключается в отключении соединения при перегреве и обратном его установлении при остывании.

Таким образом можно увидеть, что в вопросе, почему не работает прикуриватель, причины существует две и требуют они разного подхода.

В случае не самостоятельного проведения ремонта, а обращения в автосервис, специалисты быстро определят причину и ее устранят. Этот способ самый качественный среди возможных вариантов, но и самый дорогостоящий при этом. Возможна также полная замена прикуривателя на станции технического обслуживания. В любом случае — это быстроустраняемая поломка, да и не такая уж критическая. Но вместе с тем приносящая определенные неудобства водителю и требующая исправления.

Как заменить своими руками

Запасные предохранители надо обязательно иметь с собой. Это расходники, которые могут выйти из строя в любой момент, и к этому надо быть готовым. Замену предохранителя необходимо производить при выключенном зажигании, а с аккумулятора надо отсоединить клемму «минус». Отрывается монтажный блок, перегоревший предохранитель извлекается с помощью специального пинцета.

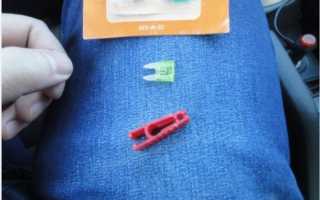

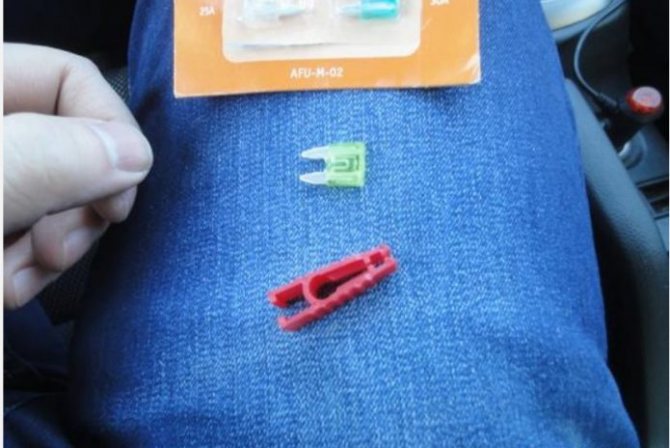

Для замены предохранителей рекомендуется использовать заводской пинцет, расположенный на крышке монтажного блока

Если его под рукой не оказалось (хотя по умолчанию такой пинцет закреплён на крышке монтажного блока с внутренней стороны), можно обойтись пассатижами. Вышедший из строя элемент можно менять только на аналогичный. Никаких скрепок, проволочек («жучков») и монеток допускать нельзя, так как это может вызвать пожар и потерю автомобиля. Если ПП расплавился и не извлекается, его нельзя дёргать. Аккуратно раскачивая, элемент понемногу извлекается из гнезда. При необходимости можно поддеть его тонкой отвёрткой или кончиком ножа. Выламывать пассатижами не рекомендуется, поскольку можно испортить гнездо, что в полевых условиях создаст большие проблемы.

Подобные «жучки» могут привести к самым ужасающим последствиям как для транспортного средства, так и для участников дорожного движения

Определить местонахождение и заменить предохранитель прикуривателя не является существенной проблемой. Необходимо соблюдать некоторые правила и порядок действий, но, в целом, вопрос не составляет принципиальной сложности. Намного важнее выяснить причину выхода ПП из строя, определить прибор, создавший чрезмерную нагрузку на бортовую сеть. От использования такого оборудования следует отказаться, поскольку однажды из-за него можно оказаться в сложной ситуации. Следствием использования неподходящих приборов может стать возгорание машины, когда за несколько минут она превращается в кучу обожжённого металла. Исключить эти случаи можно только заранее, внимательно относясь к режиму функционирования дополнительных элементов.

• Автор: Андрей
• Распечатать

Оцените статью:

1. 5
2. 4
3. 3
4. 2
5. 1

(6 голосов, среднее: 4.3 из 5)

Поделитесь с друзьями!

Главная →

Устройство →

Электрическая система →

Предохранители и реле →

Как подключить любой автодевайс минуя прикуриватель. AutoDogTV/ Картавыйспец #11

Что будет если поменять полярность на прикуривателе

Установка евро прикуривателя ваз-2112. №2

автомобильный прикуриватель где плюс где минус

Электрооборудование ВАЗ 2110 2111 2112 Прикуриватель ВАЗ 2110 2111 2112

В автомобильном прикуривателе центральный контакт плюс, оболочка — минус. Форумчаме, кто напомнит, где плюс и минус на прикуривателе. ДЕРЖАТЕЛЬ АВТОМОБИЛЬНЫЙ CBR «Human Friends» Mobile. Автозарядка в прикуриватель REXANT USB 5V 1A «мини» белая 18-. Распиновка лампы h6 — drom ru; Led автомобильная лампа h6 102smd купить. Для этого достаточно подключить всего два проводами плюс и минус. от прикуривателя к автокомпрессорукачок как определить где плюс, где минус. «Прикуриватель», в автомобильном сленге, может обозначать две вещи:. и к нему подключить плюс прикуривателя, минус на корпус и третий провод,. 11.69 — мотоцикл / автомобильный прикуриватель специальный изменение Жгут. в прикуриватель плюс или минус два антенной, а затем другой конец 2 min — Uploaded by niov73Создание штекера автомобильного прикуривателя из подручных средств. Не работает прикуриватель — сделай сам, быстро! Зарядка длинная, по прикуривателя должна доставать, следовательно брак.. Ты у верен что зарядка у тебя безразлична куда ей плюс, а куда минус. Схемы для подключения автомобильной магнитолы, пояснения и рекомендации.. автомагнитолы, подключение плюсового провода от прикуривателя.. Его можно подключить к кузову автомобиля (на массу), а лучше на минус. Может кто в курсе, где должно что быть: плюс сверху, минус. Случайно порвали провод, который подключается в прикуриватель.. Основа любого автомобильного холодильника — полупрроводниковая пластина. автомобильным дорогам общего пользования федерального значения транспортными. от минус 40 С до плюс 55 С. 93% при температуре плюс 40 С. Народ подскажите- ну замкнул я плюс на минус предохранитель не.. часто китайские автомобильные адаптеры для прикуривателя. Прикуриватель для автомобиля: подключаем приборы. Посмотрите на цоколь прикуривателя: штыревой контакт — плюс, кольцевой — минус.. В наше время автомобильный прикуриватель можно считать незаменимой вещью. необходимо знать, где в прикуривателе находиться плюс, а где минус.. compufreer.com, 0, —, 0, —, 15, 0, Автомобильный прикуриватель плюс минус . “Плюс” нужно подсоединять после предохранителей, “массу” — под. что если подключить “плюс” магнитолы к “плюсу” прикуривателя, а “минус” — к. Для того же, чтобы автомобильные воры не смогли “умыкнуть”. C каждый днем доступных мод

Какие приборы подключаются к прикуривателю?

Многие водители считают прикуриватель в машине лишним. Курящие водители пользуются привычной зажигалки, а некурящим он и вовсе не нужен. Но все же не зря прикуриватель устанавливают даже на новейших современных машинах, ведь к его гнезду можно подключить множество любимых и необходимых в поездке приборов. Давайте рассмотрим самые популярные и необходимые, которые можно подключить к гнезду прикуривателя.
Пылесос, ведь чистота любимой машинки бывает важнее, чем чистота дома. Автомобильные пылесосы, работающие от прикуривателя – очень разные, отличаются по мощности, количеству насадок и внешнему виду.

Автокомпрессоры избавляют водителей от необходимости накачивать шины «по старинке», насосом. Попутно автокомпрессором можно накачать надувную лодку, матрас или бассейн. Компрессоры бывают разной мощности.

Можно подключить и вентилятор. В жару, если нет кондиционера, это устройство неплохо выручит.

Еще одним удобным и полезным прибором можно назвать обогреватель для машин. Это может быть тепловентилятор для быстрого отогревания и размораживания стекол или накидка с подогревом на сиденье. Они легко подключаются и легко демонтируются в теплое время года.

Мобильный телефон. Сегодня невозможно представить человека без сотового телефона, а он ведь может разрядиться в тот момент, когда позвонить, ну, просто, жизненно необходимо. Для этого и существуют разнообразные телефонные автозарядки. Еще есть зарядки для разных аккумуляторов, например, для батарей ноутов, пальчиковых аккумуляторов АА, ААА и прочих.

Адаптер, если его подключить к автомобильной сети, сделает жизнь автолюбителя в дороге намного комфортнее. При его помощи можно воспользоваться электробритвой, подзарядить планшет, и другие маломощные устройства. Адаптеры бывают универсальными и специализированными.

В дальней дороге хорошо выручит контейнер для разогрева пищи или, его более дорогой шедевр – микроволновая печь.

Подключение магнитолы. На большинстве современных авто питание автозвука встроено, но на старых, особенно отечественных, такой линии нет и чаще всего проводку от магнитолы подключают к прикуривателю.

Распайка штекера прикуривателя

Установка дополнительного гнезда прикуривателя.

НЕ РАБОТАЕТ ПРИКУРИВАТЕЛЬ на #калине #приоре #ваз

Замена прикуривателя

Правда ли, что зарядка через автомобильный прикуриватель убивает батареи

Как поставить новый прикуриватель в машину, если старый сгорел и ремонту не поддается? Рассмотрим на примере автомобиля ВАЗ 2108 с низкой панелью приборов (старого образца).

• Купите новый автоприкуриватель.
• Используя плоскую отвертку, снимите с рычагов управления воздушными заслонками пластмассовые наконечники.
• Выверните саморезы, крепящие кронштейн управления воздушными заслонками.
• Потянув на себя, снимете ручку с регулятора оборотов вентилятора.
• Выверните саморезы крепления центральной консоли к панели приборов (по 2 шт. с каждой стороны). Потяните консоль на себя и отключите ее разъемы от жгута проводки.
• Снимите консоль.
• Двумя пальцами надавите с боков на кронштейн, удерживающий патрон лампы подсветки, и снимите его со световода гнезда.
• Утопите пальцами или отверткой пластиковые фиксаторы гнезда и выньте корпус узла из отверстия консоли.
• Вставьте вместо старого новое гнездо.
• Установите узел подсветки на световод. Проследите за тем, чтобы между кронштейном подсветки и корпусом был контакт.
• Подключите разъемы консоли к проводке.
• Проверьте, работают ли кнопки, регулятор и тот узел, который вы заменили.
• Поставьте консоль на место.
• Прикрепите к ней кронштейн управления заслонками.
• Закрепите консоль саморезами.
• Наденьте ручки на рычажки и ось регулятора.

Замена сделана.

Замена прикуривателя на Приоре и лампы его подсветки Замена прикуривателя ВАЗ 2110, 2111, 2112

Плюсы или минусы нескольких прикуривателей

Старые автомобили, например, классика ВАЗ, имеют другую конструкцию устройства. Там расположен длинный автоприкуриватель со своими плюсами и минусами. Этот девайс разрабатывался уже давно, поэтому имеет ряд технологических недостатков. К минусам относятся.

1. Невозможность подключения нескольких устройств к прикуривателю.
2. Слабые контакты. Со временем из-за возраста или частой езды по разбитым дорогам могут разболтаться усики самого прикуривателя. Это нарушает работу устройства и чревато выходом его из строя.
3. К минусам надо отнести внешний вид старого прикуривателя, который гораздо хуже. Лампочка светит не так ярко или часто перегорает.

Новые модели авто оснащены современным европрикуривателем с большим посадочным местом. Чтобы установить его на классику, необходимо будет расточить гнездо, приобрести специальный трехконтактный штекер подключения и припаять провода.

Зато у такой модификации прикуривателя есть ряд плюсов.

1. Надежные контакты. Европрикуриватель хорошо держится в гнезде, а фиксирующая гайка не откручивается.
2. Плюс – внешний вид, лампа подсветки симпатичнее.
3. Современный автомобильный прикуриватель позволяет подключать несколько приборов одновременно.

Поэтому при покупке устройства для машины лучше выбрать второй вариант.

Прикуриватель. Замена прикуривателя. Провода и гнездо прикуривателя. Замена прикуривателя 2110, 2111, 2112 без разбора тоннеля АВТОМОБИЛЬНЫЙ ПРИКУРИВАТЕЛЬ 12V — Обзор посылки с магазина JD

Как подключить прикуриватель

Автомобильный инвертор 12 220v — как выбрать преобразователь

Излишне говорить, насколько необходим в машине прикуриватель – и это, в основном, не имеет отношения к курению. Все дело в том, что гнездо прикуривателя служит источником питания для многих электроприборов, когда нет возможности подключить их к основной розетке.

Какие приборы можно подключить через прикуриватель:

• зарядное устройство для мобильника и планшета,
• видеорегистратор,
• навигатор,
• радар-детектор,
• пылесос,
• автохолодильник,
• подогрев сидений,
• возможно, рацию,
• на старых ВАЗ-ах – автомагнитолу и т.д.

Удобство прикуривателя неоспоримо, но есть и недостаток: нужно постоянно держать под контролем суммарную мощность всех подключенных к устройству приборов – она не должна быть более 120 ватт, сила тока не должна превышать 10 ампер.

Чем интенсивнее сила тока, тем надежнее должны быть контакты прикуривателя, которые расшатываются от тряски и толчков в поездке. Как следствие, в автомобиле происходит короткое замыкание и возгорание. Не добавляют надежности устройству и различные переходники и разветвители, которые позволяют подключать к прикуривателю сразу несколько электроприборов, и, таким образом, значительно увеличивают нагрузку на него.

Как подкдючить прикуриватель: последовательность работ

Процесс подключения прикуривателя начинается с подготовки необходимых инструментов: это напильник или надфиль, паяльник, отвертка и пассатижи.

1. Для начала, снимите прикуриватель и разберите его;
2. Удалите из него полупроводниковую пластину, она часто препятствует нормальной работе устройства;
3. Спилите надфилем выступ на корпусе прикуривателя;
4. Соберите прикуриватель;
5. Прежде нужно зачистить провода, с помощью которых он подключается, и обожмите на них клеммы. Не перепутайте полярность подключения!
6. Демонтируйте центральную консоль; Иногда может дополнительно потребоваться демонтаж кожуха рычага и подлокотника, чтобы открутить саморезы;
7. Снимите провода подсветки, а после и весь блок;
8. Теперь подключите провода, зафиксировав их соединительными клипсами. Подключение проводов производится по такой схеме: коричневый провод соединяется с проводом подсветки, черный и желтый провода – с проводкой прикуривателя. Не забывайте изолировать каждое соединение;
9. Вытяните провода вниз, для подсоединения к разъему от прикуривателя;
10. Поставьте прикуриватель на его посадочное место, в обратном порядке. Сначала протолкните его кольцо, потом – и сам стакан. При необходимости, подгоните диаметр кольца под диаметр отверстия, с помощью надфиля;
11. Поставьте на место подстветку.

На этом установка прикуривателя завершена, осталось проверить его работу.

Как правильно пользоваться прикуривателем, чтобы он служил долго?

Самое главное – складывать мощность всех электроприборов, которые одновременно подключены к прикуривателю через разветвитель.

Вовремя отключайте от прикуривателя все приборы. Имейте в виду, что если даже двигатель выключен, а приборы все еще подключены к прикуривателю, то они продолжают работать, а следовательно, постепенно разряжают аккумулятор автомобиля.

Видео: Как установить дополнительный прикуриватель в ВАЗ 2115

Видео: Замена прикуривателя ВАЗ 2110, 2111, 2112

Принцип действия

Интересное устройство, этот самый прикуриватель. Этой опцией автомобили комплектовались с незапамятных времен, когда только начиналась эра автомобилестроения. В те времена, только богатые и обеспеченные люди могли позволить себе автомобиль, и так как в своей основной массе они были курящие, причем не только сигареты, а еще и сигары, у производителя возникла необходимость устанавливать прикуриватель для автомобиля, в качестве опции. Причем размер прикуривателя для машины, разрабатывался именно для прикуривания сигар, таким он дошел и до наших дней.

Дополнительная розетка прикуривателя в машине

Состоит прикуриватель из разъема и самого нагревательного элемента, схема подключения прикуривателя – простая, разъем подключен к бортовой сети автомобиля (12 В) через предохранитель. При утоплении головной части прикуривателя в разъем, нагревательный элемент раскаляется, что позволяет раскурить сигару или сигарету.

Если вытащить нагреватель, то получится довольно мощный и надежный разъем, в который можно подключить различные потребители. Этим не замедлили воспользоваться, производители различной автомобильной техники и дополнительного оборудования, в разъем прикуривателя можно подключать:

– телевизоры;

– холодильники;

– ионизаторы;

– компрессоры и любой обогреватель для машины от прикуривателя;

– плееры и модуляторы;

– различную подсветку и зарядные устройства;

– видеорегистраторы, пылесосы, водяные помпы и насосы, и многое другое;

В начале 21 века, прикуриватель для автомобиля, послужил источником одного инцидента. По программе борьбы с табачной зависимостью, некоторые производители, перестали устанавливать прикуриватели и пепельницы, в свои автомобили, тем самым вызвав протест автолюбителей, из за невозможности пользоваться любимыми девайсами. Автопроизводителям пришлось вернуть разъем на место, а вот с нагревателем и пепельницами пришлось распрощаться.

Компоновка корпуса

Выбирать компоновку корпуса изделия следует, исходя из своих потребностей. По этому параметру разветвители делятся на:

• Цельные (штекер, который подключается к гнезду прикуривателя, “намертво” соединен с колодкой). Плюс — невысокая стоимость. Минус — нет возможности направлять розетки под другими углами, из-за чего они неудобно располагаются. Сильная механическая нагрузка на гнездо может вызвать перекос штекера и ухудшение контакта.
• Шарнирные (штекер соединяется с колодкой при помощи шарнира или “гибкой ножки”). Плюс — можно выбирать любой угол направления розеток. Минусы — высокая механическая нагрузка, ненадежность соединительного шарнира, который может быстро поломаться.
• Со шнуром (штекер соединен с колодкой посредством шнура). Плюсы — возможность использования разветвителя, если прикуриватель располагается в углублении автомобильной пепельницы или в другом труднодоступном месте, низкая механическая нагрузка на штекер. Минус — шнур, который может мешать водителю.

Видеообзор популярных разветвителей прикуривателя для автомобиля:

Как правильно эксплуатировать прикуриватель автомобиля

Автомобильный прикуриватель – обязательный аксессуар транспортного средства. В последнее время неисправность разъема прикуривателя особенно ощутима, так как он часто нагружается дополнительными функциями питания и зарядки всевозможных гаджетов.

Они же являются возможной причиной перегорания предохранителей питания розетки прикуривателя и неисправности разъема.

Устройство и работа

Прикуриватель в машине состоит из хромированного металлического корпуса, нагревательного элемента со спиралью из материала с высоким удельным сопротивлением (нихрома или подобного), пластмассовой рукоятки в виде кнопки и цилиндрической пружины внутри корпуса. Гнездом прикуривателя является стальной стаканчик с биметаллическим фиксатором нагревателя на торцевой стенке корпуса внутри. Общий провод электрооборудования авто (масса) подключается к корпусу гнезда прикуривателя, а питание (+) к фиксатору нагревателя. Для подсветки гнезда прикуривателя при недостаточной освещенности, на корпус устанавливается световод из прозрачного зеленоватого пластика, на который крепится патрон с небольшой лампочкой. Один ее контакт соединяется с корпусом гнезда, а другой с проводом, подачи питания на подсветку приборов.

Работа прикуривателя происходит следующим образом. Один конец спирали нагревателя, вставленного в гнездо, через корпус прикуривателя контактирует с массой. При нажатии на рукоять-кнопку нагреватель фиксируется биметаллической защелкой, к которой в этот момент подключается другой конец спирали. Ток, идущий по нихромовой проволоке, накаляет ее. От этого нагревается и биметаллический фиксатор, который при достижении определенной температуры распрямляется и перестает удерживать нагреватель. Тогда кнопка прикуривателя под действием пружины, с характерным щелчком разорвав цепь электрического питание нагревателя, выскакивает наружу.

Защита электроприбора

От возгорания устройство защищено шайбой из легкоплавкого металла, установленной под гайкой крепления клеммы питания. Принцип действия этой защиты таков. При длительном перегреве нихромовой спирали торец корпуса гнезда нагревается до температуры плавления защитной шайбы. Плавясь, шайба стекает вниз и соединяет клемму питания с корпусом устройства, подключенного к общему проводу электрооборудования. От этого замыкания перегорает плавкая вставка, прикуриватель обесточивается, а нагревание прекращается.

Часто встречающиеся причины отказа

Виной тому, что у вас не работает прикуриватель, могут быть следующие неисправности:

• Сгорел предохранитель.
• Обрыв спирали накаливания.
• Сработавшая защита от возгорания. При этой неисправности новый предохранитель выходить из строя в процессе установки. Срабатывание защиты от возгорания часто бывает из-за случайного нажатия и длительного удерживания кнопки прикуривателя. Что может произойти, например, при попытке достать упавший на пол и закатившийся под сиденье предмет.
• Коррозия клемм питания и массы прикуривателя.

Как устроен прикуриватель и его назначение

Разбираемся какие колеса можно поставить на ваз 2114
Кроме использования по прямому назначению, к его розетке подключают:

• телефон, смартфон или планшет для зарядки;
• видеорегистратор;
• навигатор;
• вентилятор;
• компрессор для подкачки шин.

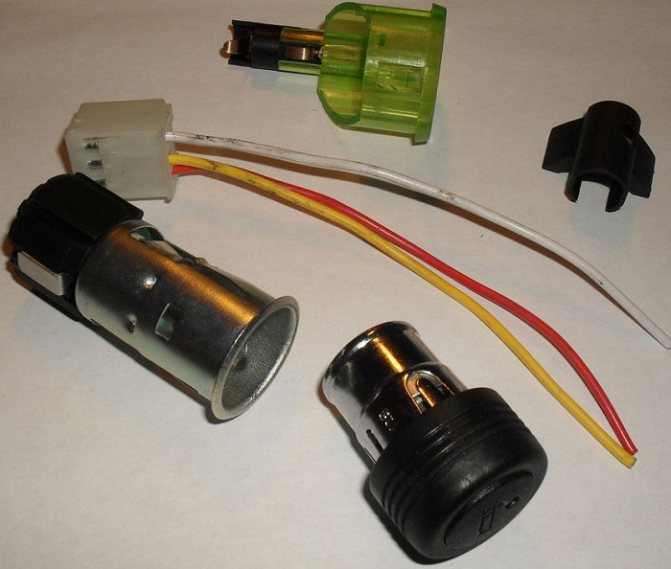

Прикуриватель состоит из гнезда (розетки) и головки (патрона)

Патрон представляет собой металлический корпус с пластиковой рукояткой в виде кнопки. В центре гнезда имеется металлический стержень, выполняющий роль положительного контакта. Минусовым контактом в прикуривателе является корпус. Для предотвращения короткого замыкания корпус и стержень отделены друг от друга слоем изолятора. Контакты соединены нихромовой спиралью, которая является нагревательным элементом и находится внутри патрона. В момент подачи тока на спираль происходит её нагрев до высокой температуры. При достижении температурой определённого значения срабатывает тепловое реле и подача тока прекращается.

Прикуриватель расположен на панели приборов в удобном для водителя месте. Гнездо выполнено в виде продолговатого металлического корпуса, который выполняет роль массы. Центральный контакт соединён с плюсом аккумулятора. Кроме того, в корпус прикуривателя встроена лампа подсветки, включающаяся вместе с внешним освещением.

Для включения режима нагрева нужно надавить на патрон и зафиксировать его в нажатом состоянии. Удерживается патрон за счёт биметаллических пластин. При нажатии положительный и отрицательный контакты патрона соединяются с соответствующими контактами гнезда. В результате начинается нагрев спирали, продолжающийся 15–20 секунд до достижения нужной температуры. После этого биметаллические пластины расходятся, освобождая патрон, который за счёт внутренней пружины возвращается в исходное положение.

Польза в действии

Значение этого небольшого приспособления трудно переоценить и польза, им приносимая, гораздо больше, чем можно себе представить сразу. В некоторых моделях машин инженеры устанавливают даже несколько прикуривателей! Вопреки своему названию, этот прибор нужен не только для поджигания сигареты, но и для массы других полезных дел. Например, именно гнездо прикуривателя спасает владельца авто от полной разрядки телефона или ноутбука в самый неподходящий момент или от мрака ночи благодаря возможности подключения переносной лампы. Также устройство способно обеспечить работу компрессора подкачки шин, пылесоса и даже мини-мойки.

Прикуриватель — это очень практичное приспособление

Плюсы и минусы прикуривателя

Несомненное его преимущество состоит в том, что к его гнезду можно подключить многие электроприборы, так необходимые в дороге и облегчающие жизнь: зарядное устройство для смартфона и ноутбука, регистратор, миниэлектрочайник и множество других.

Большим недостатком прикуривателя служит то, что коммутация больших токов, по своей конструкции, не отличается высокой надежностью, а многие современные электроприборы, такие, как ноутбук или автохолодильник, имеют большую потребность в питании. А ведь чем выше сила тока, проходящего по цепи, тем крепче и надежнее должны быть все соединения. Конечно, хорошо было бы, если бы для увеличения прочности удержания вилки в гнезде прикуривателя, стали выпускать вилки, на которых было бы побольше прижимных лапок. Но на сегодняшний день, на большинстве вилок, устанавливают только подпружиненный контакт и две прижимные лапки массы, а площадка центрального контакта в гнезде помещается на разной глубине, иногда и очень небольшой.

В течение поездки от тряски и различного рода толчков происходит нарушение надежности контакта между гнездом и вилкой. Это может послужить причиной того, что соединение начнет искрить, спровоцирует короткое замыкание или даже возгорание. Помимо этого, сейчас становится все популярнее использование разнообразных разветвителей и переходников для прикуривателей, дающих возможность подключения сразу нескольких электроприборов, а это увеличивает нагрузку на сеть и снижает надежность системы.

Разъемы, розетки и нагрузка

Большинство разветвителей имеют колодку, на которой установлены круглые розетки и USB-разъемы. Первых может быть от 1 до 4, а вторых — от 1 до 3. Ваш выбор должен основываться на том, сколько устройств вы собираетесь подключать к разветвителю.

Также следует обратить внимание на показатель максимальной суммарной нагрузки. В продаже есть устройства с параметрами 5А, 8A, 10A, 15A

Для телефона и ноутбука достаточно будет приобрести разветвитель с поддержкой нагрузки 5A. Однако если вы планируете подключать к нему более мощные потребители энергии (такие как автомобильный холодильник, пылесос или обогреватель сидений), рекомендуем вам отдать предпочтение изделиям, у которых этот параметр равен 10-15 А.

Какой предохранитель отвечает за прикуриватель

Автомобильный плавкий предохранитель (ПП) представляет собой деталь с двумя контактами, соединёнными проводом. При увеличении силы тока свыше номинального значения он сильно нагревается и плавится, прекращая соединение потребителя с бортовой сетью. Принцип работы у всех ПП одинаков, несколько отличается лишь внешний вид. Большинство имеет ножевую конструкцию, как на картинке.

В электрической цепи предохранитель является наиболее уязвимым элементом, выходящим из строя при превышении определённой силы тока, разрывая цепь

Разница между ПП состоит в размерах и номинальной силе тока, которая может составлять от 1 до 100 А, но не по порядку. Для более уверенной ориентации и исключения ошибок принято отличать предохранители по цвету.

Таблица зависимости цвета предохранителя от номинала в Амперах

Это интересно! У некоторых производителей принята собственная схема цветовой дифференциации ПП, отличающаяся от общепринятой оттенком окраски, поэтому перед заменой или установкой необходимо уточнить это в руководстве пользователя.

Существуют разные типоразмеры ПП:

• Mini
• Medium
• Maxi
• JCase (картридж)
• PAL (картридж)
• ANL и т.д.

Это важно! Замена одного типа предохранителя на другой невозможна, так как форма гнезда этого не допустит.

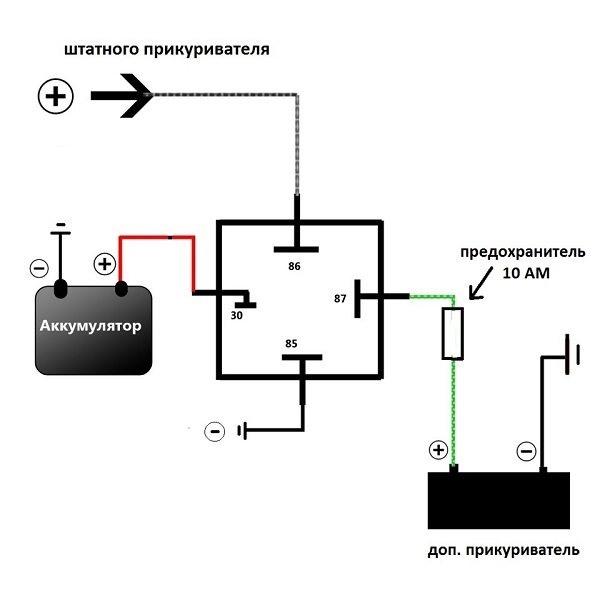

Подключение прикуривателя

Ни в коем случае не подключайте прикуриватель к замку зажигания. Система зажигания не выдержит такой нагрузки. Проложив провод в подкапотное пространство, подведите его к плюсовому контакту аккумулятора, подключите предохранитель и после этого прикрепите к клемме. Если по каким-то причинам вы не можете этого сделать, подведите провод с предохранителем к стартеру и прикрепите к плюсовому выводу реле. Зачистите конец провода на расстоянии 1 см, наложите его на клемму, затем обожмите с помощью пассатижей. Обязательно закрепите провод, чтобы он нигде не болтался. Для крепления провода к прикуривателю используйте паяльник или соответствующую клемму, в зависимости от модели устройства. Рядом с прикуривателем установите предохранитель и выключатель, это повысит безопасность использования этим устройством.

Не перепутайте расстановку деталей схемы:

1. Аккумулятор.
2. Предохранитель.
3. Выключатель.
4. Реле.
5. Прикуриватель.

Выключатель должен быть рассчитан на ток в 1,5 раза превосходящий максимальную нагрузку. Если такого выключателя нет, прикрепите рядом с ним реле, подходящее по току. Некоторые водители ставят выключатель и реле рядом с замком зажигания. Подключите выключатель к управляющему контакту реле, а прикуриватель к силовому. Для этого наденьте на оголенные концы провода термоусадочную трубку, затем наденьте и обожмите клеммы. Поправьте трубку, чтобы она полностью закрыла место соединения клеммы и провода, затем нагрейте спичкой или зажигалкой. Также можете установить обычный кабельный разветвитель (220 вольт), который продают в хозяйственных магазинах. Найдите ближайшее место подключения «земли» (провод прикручен болтом прямо к кузову). Открутите болт, зачистите контактные площадки клеммы и кузова. Проложите кусок провода от реле и прикуривателя к отверстию земли, чтобы определить длину, затем отрежьте, зачистите концы.

Сделайте разветвитель — возьмите кусок провода подходящей длины, зачистите оба конца. Затем припаяйте друг к другу конец длинного и короткого провода так, чтобы они оба были направлены в одну сторону. Защитите соединение термоусадочной трубкой, затем наденьте клемму подключения к минусу прикуривателя. Трубку расположите так, чтобы она полностью закрыла место контакта. Наденьте на второй конец короткого провода термоусадочную трубку, наденьте клемму. Или используйте обычный кабельный разветвитель, который необходимо жестко прикрепить к кузову.

Проверка монтажа

Внимательно проверьте все соединения. Реле и разветвитель должны быть надежно прикреплены к корпусу. Убедившись, что все в порядке, проверьте, переведен ли замок зажигания в положение выключено и подключайте аккумулятор. Тестером измерьте напряжение на неподключенном аккумуляторе. Наденьте минусовую клемму на соответствующий вывод аккумулятора и снова измерьте напряжение. Если не изменилось, то все хорошо. Если просело хотя бы на 0,5 вольта, включите и выключите все электроприборы, включая систему зажигания. Если напряжение не поднялось, отключайте аккумулятор и ищите замыкание. Если все нормально, включайте выключатель и снова измеряйте напряжение на аккумуляторе. Убедившись, что все правильно, измерьте напряжение на контактах прикуривателя. Если все в порядке — вы успешно выполнили работу.

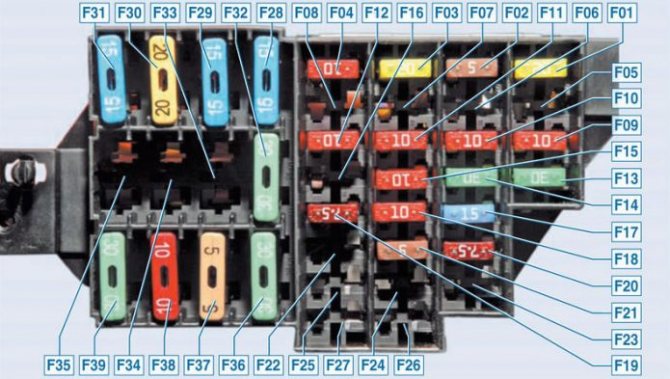

Где находится предохранитель прикуривателя

ПП прикуривателя расположен в соответствующем блоке. С точки зрения конструкции, это узел, в котором собраны все ПП разных линий и систем автомобиля. Внешне блок представляет собой пластиковую коробку — отсек, расположенный в разных участках автомобиля:

• В моторном отсеке (обычно, в глубине неподалёку от лобового стекла).
• В салоне, под приборной панелью, за обшивкой.
• Под вещевым ящиком (точнее, за ним).
• В багажнике (на некоторых типах иномарок).

На старых отечественных авто имелась обычная продолговатая колодка, но современные модели, оснащённые множеством систем, бортовым компьютером, стеклоподъёмниками и прочими функциями, нуждаются в более вместительной ёмкости под ПП.

Как найти

Распознать предохранитель прикуривателя внешне невозможно, так как он не отличается от других. Как вариант, можно сразу отбросить все мало- или высокоамперные устройства, ПП от прикуривателя обычно устанавливается на 10 или 15 А (т.е. красный или синий). На крышке блока предохранителей некоторых марок автомобилей находится схема расположения ПП, на которой указана принадлежность к той или иной цепи. Интересующий нас элемент может быть обозначен как «SIG» или иным образом. Если на крышке ничего разобрать не удаётся (а это вполне вероятно), то единственный рабочий вариант — использование инструкции, в которой всё указано и расписано подробно. Можно попытаться определить нужный ПП методом прозвона с помощью пробника или тестера, но этот способ слишком долгий и не дающий гарантию положительного результата.

Где расположен у различных автомобилей

Наиболее точный ответ на этот вопрос можно получить только в инструкции к данному авто. Производители постоянно совершенствуют конструкцию, вносят изменения в порядок размещения элементов, руководствуясь собственными соображениями. Однако, принципиальных отличий от стандартных точек установки ПП не наблюдается, поэтому можно с достаточной долей уверенности утверждать, в каких местах они расположены. Рассмотрим, где находится предохранитель прикуривателя у различных марок и моделей автомобилей:

ВАЗ 2108 и 2109

На этих машинах блок предохранителей находится в моторном отсеке, с левой стороны (если находиться лицом к капоту), возле лобового стекла.

Существует два вида блоков: старого и нового образца. На старых ПП прикуривателя может быть установлен под номерами 7 или 12, на новых блоках он располагается на позициях F4 или, реже, F10.

На ВАЗ 2108 и 2109 предохранитель расположен на позиции F4

Разница в месте установки создаёт некоторое неудобство, так как приходится отыскивать нужный элемент методом эксперимента, но вариантов немного, поэтому длительных поисков производить не нужно.

ВАЗ 2110, 2111 и 2112

ПП прикуривателя в монтажном блоке этих моделей установлен на позиции F18.

Искомая позиция предохранителя прикуривателя на ВАЗ 2110 находится под номером F18

Номинал элемента составляет 25 А, что позволяет без опасения подключать довольно мощные приборы. Сам монтажный блок устанавливается слева от рулевой колонки, в нижней части приборной панели. На этих моделях авто имеется и дополнительный блок реле и предохранителей, размещённый справа под приборной панелью, но в данном случае лезть туда не нужно.

ВАЗ 2113, 2114 и 2115

Основные предохранители на этих автомобилях размещены в монтажном блоке, который устанавливается в моторном отсеке рядом с аккумулятором. Существует и другой вариант размещения блока, когда его устанавливают в салоне под приборным щитком, но такое расположение встречается редко. Практически все ПП имеют распространённый ножевой тип. Схема расположения предохранителей имеется на внутренней стороне крышки блока ПП, что значительно облегчает поиск нужного элемента. Обычно ПП прикуривателя устанавливается на позиции F7.

Лада Приора

Монтажный блок автомобиля Лада Приора находится в салоне, под приборной панелью с левой стороны. Он закрыт крышкой, сняв которую получаем доступ к ПП. Предохранитель прикуривателя у Приоры и Приоры 2 расположен под одной позицией — F13, что несколько упрощает поиск.

У Лады Приора предохранитель прикуривателя рассчитан на номинальный ток в 15 А

Номинал элемента невысок, всего 15 А, что отчасти объясняется адресным назначением элемента — ПП отвечает только за прикуриватель, никаких сопутствующих элементов, создающих дополнительную нагрузку, в его цепи не имеется.

Лада Калина

Монтажный блок реле и предохранителей Лады Калины установлен с левой стороны приборной панели, за панелью управления внешним освещением. Существует два варианта конструкции блока, рассчитанных на 26 или 31 предохранитель. Для обоих вариантов размещение ПП прикуривателя неизменно — он находится на позиции F20.

Лада Гранта

Монтажный блок ПП на Гранте находится внутри салона и установлен с левой стороны на панели приборов. На крышке блока с обратной стороны имеется схема, содержащая номера предохранителей. Это позволяет ускорить поиск и снизить вероятность ошибки. Предохранитель прикуривателя размещается под номером F20, так же, как и у Лады Калины. Номинал элемента — 15 А, что заставляет осторожнее пользоваться гнездом и стараться не присоединять мощные приборы. Это важно, так как ПП отвечает ещё и за звуковой сигнал, замок багажника и диагностический разъём, поэтому выход из строя автоматически прекратит функции указанных узлов.

Форд Фокус

Монтажные блоки автомобилей Ford Focus находятся в разных местах, в зависимости от модификации. Для Форд Фокус 1 точка установки блока ПП — в салоне, под рулевой колонкой слева. У второго и третьего поколения блок находится под капотом: если стоять лицом к переду машины, он справа с краю, ближе к лобовому стеклу. Схема размещения предохранителя нанесена на обратную сторону крышки блока. ПП прикуривателя имеет номер 109, его номинал составляет 20 А.

Общий вид внутреннего блока плавких предохранителей автомобиля Ford Focus

Рено Логан

Монтажный блок предохранителей Renault Logan располагается внутри салона, с боковой (торцевой) стороны панели приборов у места водителя. На Рено Логан 2 расположение блока изменено: он установлен в моторном отсеке рядом с аккумулятором. Отличаются и позиции установки предохранителей прикуривателя — на Renault Logan это F38, а на Renault Logan 2 — F33. Номинал элемента относительно низок — всего 10 А на первом поколении и 15 на рестайлинге, что заставляет быть осторожнее с присоединяемыми приборами.

У Renault Logan I предохранитель прикуривателя расположен на позиции F38

Фольксваген Поло

Автомобили Volkswagen Polo имеют несколько вариантов размещения монтажного блока предохранителей. В зависимости от модели он может находиться:

• Под капотом (2 блока А и С).
• В салоне под рулевой колонкой, встроенный в панель приборов (блок В).

Различаются и позиции, под которыми располагается ПП прикуривателя:

• VW Polo — BS42 (15 А)
• VW Polo 3 — F22.
• VW Polo 4 — F49.
• VW Polo 5 — F42.

Такие различия обусловлены гибкой системой производства в Германии, позволяющей оперативно изменять конструкцию, улучшать определённые параметры и характеристики автомобилей. Номинал предохранителей у всех моделей 15 А, кроме Фольксваген Поло 3 — 10 А.

Шевроле Круз

Монтажный блок Chevrolet Cruze размещён под капотом, с правой стороны у самого края ниши (если стоять лицом к лобовому стеклу автомобиля).

Жёлтый предохранитель №6, рассчитанный на ток в 20 А, отвечает за прикуриватель в Шевроле Круз

Схема расположения предохранителей находится на внутренней стороне крышки, поэтому отыскать нужный элемент не составляет особого труда. ПП прикуривателя находится под № 6, а его номинал составляет 20 А.

Опель Астра

Монтажный блок автомобиля находится под капотом справа, в салоне или багажнике. На Opel Astra имеется три блока, но интересующий нас расположен в салоне (модели F или J) или в багажнике (модель H). Предохранители располагаются на позициях F20 (F), №6 (J) или №29 на модели H. Номинал составляет 15 или 20 А, в зависимости от модели автомобиля.

Субару Форестер

Монтажный блок расположен в моторном отсеке справа (или слева по ходу автомобиля). Это голубая пластиковая коробка. Предохранитель прикуривателя находится на позиции F4, номинал его составляет 15 А.

У Subaru Forester предохранитель прикуривателя находится под номером 4

Как подключиться к проводке штатного прикуривателя

Установка дополнительного прикуривателя в автомобиль

Закрепить его на тоннеле с помощью саморезов, которые тоже идут вместе с ним.

Многочисленные полезные гаджеты в автомобиле — видеорегистратор, навигатор, радар и прочие, призванные упростить жизнь автомобилиста, на самом деле занимают очень много места.

Видео — как подключить видеорегистратор без прикуривателя

Как подключить видеорегистратор без (инструкция)

Закрепите видеорегистратор на лобовом стекле в районе зеркала заднего вида, так чтобы он не мешал обзору.

Отогните обшивку потолка у кромки лобового стекла и протяните провода от видеорегистратора в водительскую сторону.

Предварительно замотайте провода в тканевую изоленту.

Такой способ позволит избежать лишних шумов от провода (дребезжания), особенно в холодную погоду.

Отщелкните водительскую стойку или отогните боковую дверную резнику и проложите внутри провод. Провод можно подключить или на замок зажигания, или на блок предохранителей.

Провод АСС можно найти прозвонкой или тестером на блоке предохранителей.

Видео — Установка видеорегистратора.

Скрываем провода

Интернет магазин 477722.ru — Установка видеорегистратора. Скрываем провода

Как слушать музыку через прикуриватель, как подключить ноутбук и другие устройства

1. теперь необходимо убрать центральную консоль в машине;

1. после этого извлекается блок;
2. провода присоединяются так: первый провод идет к проводу от подсветки.
3. теперь можно подключать провода, используя для этой цели специальные соединительные клипсы;
4. отсоединить провода подсветки;

Как подключиться к проводке штатного прикуривателя

Поубивал бы.

.Несложно.Щас профи подскажут.

Насколько это изначально? С завода что ли?

Если в проводке действительно таких цепей найти не удасться, то берём электрическую схему и восстанавливаем так, как там нарисовано.

Без подогева сидений бывает

штатно схема такова.

+ подсветки берется от реостата регулирующего яркость подсветки.

+ на сам прикуриватель колодка в монтажном блоке ш4 контакт 4

да, с завода, там заглушка стоит.короче это знаю точно-100пудов, 500 милионовмилиардов

вот такая была, ещё в ней не было часов и (в салоне) накладок задних арок. но машина давнишняя, 98 год. (я тогда маленький был) зато надежная, никогда не подводила

Mr_Ice отдельно спасибо за схему

Насколько это изначально? С завода что ли?

Я в шоке — автомобиль для некурящих и желающих бросить курить.

Чего думаю-то — если всё так «серьёзно», то может под такую комплектацию и соответственно проводка? В том смысле, что в жгутах проводов до этих потребителей (прикуривателя и часов) может и не оказаться!

И тогда только один вариант —

И да поможет те Будда!

Сейчас этот форум просматривают: Bing и гости: 26

Как правильно подключить прикуриватель

Что понадобится для врезки прикуривателя

Если вы решили установить дополнительный прикуриватель, то вам потребуются следующие инструменты:

Как вмонтировать прикуриватель

Перед началом работ обязательно отключите минусовую клемму аккумулятора, а также убедитесь, что замок зажигания стоит в положении «выключено».

Не устанавливайте штекер на изогнутых или рифленых поверхностях, потому что не сможете качественно закрепить его.

Как улучшить прикуриватель?

Исходя из выше сказанного, опытные автомеханики категорически не советуют подключать в разъем автомобиля различные компрессоры и зарядные устройства для телефонов и ноутбуков. Наиболее безопасными устройствами считаются сами прикуриватели и различные переносные осветительные приборы. Для всех остальных случаев необходимо присоединение приборов непосредственно к аккумулятору автомобиля. Для этого используются провода типа «крокодилы» и присоединяются к контактам прибора.

Те же самые выводы можно сделать от проводов прикуривателя, который снимается, а его провода обрезаются. Постарайтесь не перепутать полярность проводов. Средний провод от прикуривателя – это «плюс» (имеет красный цвет), а боковой провод – это «минус». Желтый провод, расположенный над прикуривателем отвечает за подсветку разъема в темное время суток. К концам двух проводов присоединяют дополнительные провода с «крокодилами». Места соединений проводов должны быть обязательно заизолированными, чтобы исключить возможность возникновения коротких замыканий.

Приведенный выше способ не самый удобный, поэтому те, кто часто пользуется мощными электроприборами в автомобиле, могут воспользоваться другим, более сложным, но удобным методом переоборудования разъема. Для этого все провода, имеющие отношение к прикуривателю отсоединяются и вытаскиваются, а на их место устанавливаются более толстые аналоги. Кроме того, можно сделать дополнительный разъем, который вы можете разместить почти где угодно. Единственное отличие такого прикуривателя будет то, что он подключается непосредственно к аккумулятору и в разрыве имеет предохранитель, рассчитанный на ток 20 Ампер.

Еще раз напомним, что размещать такой прикуриватель можно в любой части салона, однако у данного пункта есть свои ограничения. Не допускается соприкосновение активных металлических частей разъема с другими проводами система электрооборудования автомобиля. Проще говоря, касание других проводов корпуса – запрещено. Данный запрет связан с тем, что при использовании прикуривателя, его корпус нагревается и в некоторых случаях может достигать достаточно больших температур. Провод, который касался в этот момент корпуса, может оказаться «плюсом» другого устройства и под воздействием большой температуры потеряет свою изоляцию. Это, обычно, тоже становится причиной замыкания.

Второй аспект касается размещения по отношению к водителю

Если вы, будучи часто за рулем, постоянно используете прикуриватель, неважно для каких целей, старайтесь разметить его таким образом, чтобы его применение не отвлекало вас от управления автомобилем. Прикуриватель должен быть установлен так, чтобы водитель мог во время движения воспользоваться им одной рукой

При этом, должно совершаться минимум движений, особенно наклонов водителя к торпеде автомобиля. Наиболее удачное размещение прикуривателя – это верхняя средняя часть торпеды.

Какая полярность у прикуривателя

• Голосов: 7 — Средняя оценка: 3.43
• 1
• 2
• 3
• 4
• 5

G001 Не на форуме Специалист Бердск Сообщений: 937
02.06.2014 21:30

Serg G320 Не на форуме 1000-537=? Nsk Сообщений: 4768
02.06.2014 21:31

Батя Не на форуме Специалист Новосибирск Сообщений: 6540
02.06.2014 21:53

G001 Не на форуме Специалист Бердск Сообщений: 937
02.06.2014 22:07

Миха009 Не на форуме любопытный следопыт Новониколаевка сити. Сообщений: 9491

(02.06.2014 22:07)G001 писал(а): Вот ещё вопрос: если на маршрутизаторе написано что 1А нужен, а в разетке то 15А, не сгорит? Наоборот,прикуривателю будет очень хорошо.

02.06.2014 22:57

G001 Не на форуме Специалист Бердск Сообщений: 937
02.06.2014 23:15

Samyrai Не на форуме 万歳 Новосибирск Сообщений: 5264
03.06.2014 09:50

G001 Не на форуме Специалист Бердск Сообщений: 937
03.06.2014 10:34

soch Не на форуме Специалист Бердск Сообщений: 2063

(03.06.2014 10:37)G001 писал(а): теперь у меня в машине вай фай, всё работает, ёта летает по всему Бердску, а в Сибе и подавно будет..Теперь в пробках будет веселее А чё в Бердске есть пробки, еще не все сели…

03.06.2014 12:42

Устройство прикуривателя автомобиля

Несмотря на внешнюю простоту, устройство автоприкуривателя представляет довольно сложную техническую конструкцию:

На центральный контакт 1 подают напряжение питания + 12 Вольт через предохранитель номиналом 10 – 30 Ампер (зависит от типа прикуривателя и марки автомобиля). Рабочий элемент 9 обычно выполнен из спиральной нагревательной нихромовой пластины. Его центральный контакт соединяется с контактом 1 (напряжение питания) после нажатия на кнопку 6 съемного элемента прикуривателя 5.

Биметаллические пластины 10 фиксируют момент прижатия съемного элемента к контакту прикуривателя. По мере нагревания электрического элемента 9 температура биметаллических пластин увеличивается, они изменяют геометрические размеры, крепление фиксаторов ослабляется, и пружина 3 выталкивает съемную часть из гнезда, тем самым сообщая о моменте полного разогрева.

В большинстве современных прикуривателей имеется лампочка или светодиодные элементы для подсветки гнезда в темное время суток.

подключение, когда гнездо занято, способы

Вопрос о том, как подключить видеорегистратор в машине без прикуривателя, стал актуален для любителей использовать несколько электронных девайсов. Автомобилисты часто подключают зарядку для телефона, GPS-навигатора к одному свободному гнезду электроснабжения, поэтому прикуриватель часто занят. В других случаях в автомобиле попросту отсутствует гнездо прикуривателя.

Основные способы

Для пользователей электронных девайсов подойдет разветвитель с различными разъемами, но это чревато перегрузками энергосистемы автомобиля, возможны случаи возгорания в салоне. Подключение видеорегистратора без прикуривателя не составит труда, если он имеет USB-кабель, т. к. его можно присоединить к стандартным портам «торпедо» или к разъемам автомагнитолы. Если прикуриватель отсутствует или занят другими приборами, подойдут нестандартные способы подключения, позволяющие не занимать лишний разъем. Видеорегистратор можно подключить следующими нестандартными способами:

1. К потолочному плафону.
2. Напрямую к аккумулятору.
3. К внутренней стороне прикуривателя.
4. К замку зажигания.

Следует помнить, что для манипуляций с электропитанием требуется техническое образование или хотя бы начальные навыки электромонтажных работ. При неправильном подключении возможны перебои в работе всей электросистемы автомобиля.

Описание нестандартных способов подключения

Если в качестве места установки выбрана верхняя часть лобового стекла, то подключение к плафону — лучший вариант. Следует разобрать плафон освещения салона и с помощью мультиметра определить плюсовые и минусовые площадки для припайки проводов. Затем в видеорегистраторе необходимо разобрать штекер и достать из него провода. Для большей безопасности контакты можно подключить к модулю питания со встроенным резистором (150 Ом), который легко найти в магазине.

Чтобы подключить регистратор напрямую к аккумулятору, понадобится предохранитель на 15 А, переходник и длинный провод. К установленному регистратору через переходник подключается провод с предохранителем

Затем под обшивкой с осторожностью вытягиваем провод в отсек с мотором. Следующим действием будет подключение контакта «плюс» к аккумулятору, а контакта «минус» — к любому месту автомобиля с минусовой проводкой

При присоединении к внутренней стороне прикуривателя в первую очередь понадобится определить полярность в штекере, затем припаять к ним провода, а сам штекер замотать изолентой. После этого провод видеорегистратора следует проложить под обшивкой к месту разъема прикуривателя. Дальше нужно разобрать панель, с помощью мультиметра определить полярность контактов питания прикуривателя и подсоединить к ним провода от заизолированного штекера, соблюдая полярности. Осталось закрепить штекер и собрать панель.

К замку зажигания можно подключить видеорегистратор, но это неудобно, т.к. включаться он будет только после поворота ключа. Первым делом прокладывается провод регистратора под или над лобовым стеклом к замку зажигания.

С помощью мультиметра определяется плюсовая клемма, к которой крепится контакт.

Контакт минусовой полярности подключается к соответствующему проводу магнитолы или к минусовым контактам разводки автомобиля.

Если все правильно собрать, то система не будет вызывать сбоев в работе видеорегистратора, куда бы его ни подключили.

Незаменимые и полезные устройства

Если вам достался автомобиль с отсутствием или с нерабочим прикуривателем, то это легко устранить. Сколько стоит прикуриватель для машины и как подключить прикуриватель – вот самые сложные вопросы в этом деле. После приобретения, необходимо определится с местом расположения устройства. Затем надо найти главный, силовой кабель в салоне и к нему подключить плюс прикуривателя, минус на корпус и третий провод, это «габарит» (подсветка, подключается к любому габаритному проводу). Схема подключения прикуривателя, очень простая.

Подключаем прикуриватель

Если у вас много потребителей, подключаемых к прикуривателю, можно воспользоваться разветвителем. С такой проблемой как подключить разветвитель прикуривателя, справится даже ребенок. Просто подключаем шнур в гнездо прикуривателя и получаем полноценные, дополнительные три гнезда (больше не рекомендуется).

Как подключить видеорегистратор к прикуривателю:

Здесь все зависит от модели видеорегистратора, если на шнуре питания присутствует разъем прикуривателя, то процедура простая вставить в гнездо и все. Если же питание видеорегистратора необходимо подключать, можно или докупить разъем прикуривателя, либо выбрать другую точку подключения.

или магнитолу:

В современных автомобилях уже присутствует линия питания автозвука. Но в старых моделях (особенно в отечественных), такой проводки нет. Занимать гнездо прикуривателя стационарной магнитолой, не имеет смысла, а вот воспользоваться линией и проводкой прикуривателя даже нужно. Для этого необходимо, после установки магнитолы, демонтировать разъем прикуривателя и соблюдая полярность, подключить проводку магнитолы.

Незаменимым устройством можно назвать насос для машины от прикуривателя. Это устройство действительно облегчает жизнь автолюбителям. Проблема со спущенным или недокаченным колесом решается в считанные минуты, подключением компрессора к разъему прикуривателя.

Так же одним из очень удобных девайсов, является обогреватель для машин от прикуривателя. Как правило, это может быть подогрев сидений или тепловентилятор, для быстрого размораживания и отогревания лобового или других стекал. Любое из этих устройств включается в разъем прикуривателя на необходимое время работы, а в теплое время года легко демонтируются.

Много слухов ходит о том, что якобы есть какая то «мифическая» флешка для машины в прикуриватель. Речь, скорее всего, идет об обычном ФМ – модуляторе. Принцип работы его заключается в том, что можно прослушивать музыку в MP3 – формате на обычной магнитоле. Выглядит это так: На флешку записывается музыка (MP3), затем вставляется в модулятор, а модулятор в гнездо прикуривателя. После включения необходимо выполнить поиск радиостанций и найти волну модулятора, то есть музыка будет идти через радио.

Электрическая цепь устройства

Для успешного ремонта АП необходимо иметь хотя бы базовые знания по электротехнике и знать, как работает электроцепь устройства: где находится плюс, а где минус.

Для поиска плюса и минуса можно воспользоваться мультиметром.

Фотогалерея «Прикуриватель и его схемы»

В автоприкуривателе в качестве плюса выступает ручка-кнопка, на которую нажимает пользователь. При нажатии на кнопку замыкается электрическая цепь, и спираль начинает нагреваться. В качестве минуса выступают боковые стороны металлического корпуса АП.

Как слушать музыку через прикуриватель, как подключить ноутбук и другие устройства

Прикуриватель, это устройство, прямое назначение которого – прикурить сигарету пока ведешь машину. А вот гнездо прикуривателя, с развитием современных технологий, стало использоваться для подключения разнообразных электроприборов к бортовой сети в машине, таких как навигатор, видеорегистратор, зарядное устройство мобильного телефона и ноутбука, автокомпрессора и многие другие устройства. Современный человек уже не представляет себя без своей машины и без средства сотовой связи, а единственное место для подключения различных приборов в машине – прикуриватель.

Признаки неправильного подключения

В случае неправильного подключения прикуривателя, он будет работать со сбоями или полностью выйдет из строя. Кроме того, отклонение от правил монтажа может вызвать короткое замыкание и привести к воспламенениям элемента.

Как проверить

Если прикуриватель отказывается проводить электричество, следует убедиться, что он правильно подключен.

Чтобы проверить работоспособность устройства, нужно действовать по такому алгоритму:

1. Повернуть ключ зажигания и активировать подачу электричества.
2. Вставить прикуриватель в разъем.
3. Подождать несколько секунд и проверить состояние элемента рукой. Если он не нагрелся — значит произошла поломка.
