Прикуриватель – неотъемлемый атрибут любой машины. Нередко возникает необходимость в дополнительном прикуривателе, расположенном в багажнике или на панели, рядом с основным. Через разветвитель вы сможете подключить к одному прикуривателю до 3 различных устройств. Дополнительный прикуриватель подключают напрямую к аккумулятору. Прочитав статью, вы узнаете, как подключить прикуриватель в машине правильно, не навредив своему автомобилю.
Как работает прикуриватель
Автомобильный прикуриватель, это два устройства – нагревательный элемент и разъем (штекер) в удобном корпусе. Он может быть напрямую подключен к аккумулятору, поэтому устройство работает, даже если выключен замок зажигания. Помимо основного предназначения штекер часто используют в качестве розетки на 12/24 вольта, к которой подключают разветвитель, обеспечивающий питание ноутбука, телефона или других устройств. К нему также подключают разветвитель, благодаря чему можно одновременно заряжать ноутбук, телефон или использовать видеорегистратор. Разветвитель или блоки питания этих устройств вставляют в штекер, который обеспечивает надежное соединение с контактами розетки прикуривателя.
Что понадобится для врезки прикуривателя
Если вы решили установить дополнительный прикуриватель, то вам потребуются следующие инструменты:
- дрель;
- набор сверл по металлу;
- коронка по металлу, диаметр которой соответствует выбранному прикуривателю;
- круглый и плоский напильники;
- паяльник;
- припой;
- канифоль;
- пассатижи;
- бокорезы;
- набор отверток;
- термоусадочная трубка;
- выключатель;
- предохранитель;
- провод;
- обычный кабельный разветвитель (220 вольт) из хозяйственного магазина
Как вмонтировать прикуриватель
Перед началом работ обязательно отключите минусовую клемму аккумулятора, а также убедитесь, что замок зажигания стоит в положении «выключено».
Не существует единого метода врезки этого устройства, ведь прикуриватели различаются по длине, размеру и форме корпуса, а также способу крепления. Проще всего вставить это устройство в подходящее по размеру штатное отверстие. Если же такого места нет и, вы не смогли подобрать подходящую коронку, разметьте контуры проема, затем по периметру очень густо насверлите отверстий диаметром 2–3 мм. После этого бокорезами осторожно перекусите перемычки между отверстиями, после чего выравнивайте посадочное место напильником. Вставьте прикуриватель, чтобы убедиться, что место подготовлено правильно. Если необходимо, поправьте отверстие.
Не устанавливайте штекер на изогнутых или рифленых поверхностях, потому что не сможете качественно закрепить его. Помните, расстояние от нижней части корпуса прикуривателя до любой кузовной детали должно быть не меньше 2 см.
Подготовив посадочное место, приступайте к выбору провода и предохранителя. Штекер, напрямую подключенный к аккумулятору, без проблем способен передавать ток до 30–40 ампер, поэтому ограничение мощности нагрузки зависит от толщины провода и номинала предохранителя. Каждый миллиметр сечения многожильного провода способен передать на штекер 5–10 ампер тока. Если вы собираетесь подключать нагрузку мощностью 300–500 ватт, то сила тока составит 25–40 ампер. Сечение провода под такой ток составит 4–6 мм. Попытка пропустить такой ток через провод меньшего сечения приведет к его оплавлению или возгоранию. Продумайте путь для провода, который напрямую соединит штекер и аккумулятор. Желательно прокладывать его через технологические отверстия кузова рядом со штатной проводкой.
Снимите обивку пола салона и багажника, затем внимательно осмотрите выбранный путь для провода. Если получится провести его через готовые отверстия, то сделайте это. Если нет, сверлите новые. В ближайшем автомагазине купите резиновые уплотнители, которые защитят провода от острых краев отверстия в кузове. Просверлите отверстия, ориентируясь на диаметр уплотнителя и, обработайте их края сначала напильником, затем антикоррозионными материалами. Прикрепите провод к кузову или шине штатной проводки с помощью пластиковых хомутов.
Читайте также:
Подключение прикуривателя
Ни в коем случае не подключайте прикуриватель к замку зажигания. Система зажигания не выдержит такой нагрузки. Проложив провод в подкапотное пространство, подведите его к плюсовому контакту аккумулятора, подключите предохранитель и после этого прикрепите к клемме. Если по каким-то причинам вы не можете этого сделать, подведите провод с предохранителем к стартеру и прикрепите к плюсовому выводу реле. Зачистите конец провода на расстоянии 1 см, наложите его на клемму, затем обожмите с помощью пассатижей. Обязательно закрепите провод, чтобы он нигде не болтался. Для крепления провода к прикуривателю используйте паяльник или соответствующую клемму, в зависимости от модели устройства. Рядом с прикуривателем установите предохранитель и выключатель, это повысит безопасность использования этим устройством.
Не перепутайте расстановку деталей схемы:
- Аккумулятор.
- Предохранитель.
- Выключатель.
- Реле.
- Прикуриватель.
Выключатель должен быть рассчитан на ток в 1,5 раза превосходящий максимальную нагрузку. Если такого выключателя нет, прикрепите рядом с ним реле, подходящее по току. Некоторые водители ставят выключатель и реле рядом с замком зажигания. Подключите выключатель к управляющему контакту реле, а прикуриватель к силовому. Для этого наденьте на оголенные концы провода термоусадочную трубку, затем наденьте и обожмите клеммы. Поправьте трубку, чтобы она полностью закрыла место соединения клеммы и провода, затем нагрейте спичкой или зажигалкой. Также можете установить обычный кабельный разветвитель (220 вольт), который продают в хозяйственных магазинах. Найдите ближайшее место подключения «земли» (провод прикручен болтом прямо к кузову). Открутите болт, зачистите контактные площадки клеммы и кузова. Проложите кусок провода от реле и прикуривателя к отверстию земли, чтобы определить длину, затем отрежьте, зачистите концы.
Сделайте разветвитель – возьмите кусок провода подходящей длины, зачистите оба конца. Затем припаяйте друг к другу конец длинного и короткого провода так, чтобы они оба были направлены в одну сторону. Защитите соединение термоусадочной трубкой, затем наденьте клемму подключения к минусу прикуривателя. Трубку расположите так, чтобы она полностью закрыла место контакта. Наденьте на второй конец короткого провода термоусадочную трубку, наденьте клемму. Или используйте обычный кабельный разветвитель, который необходимо жестко прикрепить к кузову.
Проверка монтажа
Внимательно проверьте все соединения. Реле и разветвитель должны быть надежно прикреплены к корпусу. Убедившись, что все в порядке, проверьте, переведен ли замок зажигания в положение выключено и подключайте аккумулятор. Тестером измерьте напряжение на неподключенном аккумуляторе. Наденьте минусовую клемму на соответствующий вывод аккумулятора и снова измерьте напряжение. Если не изменилось, то все хорошо. Если просело хотя бы на 0,5 вольта, включите и выключите все электроприборы, включая систему зажигания. Если напряжение не поднялось, отключайте аккумулятор и ищите замыкание. Если все нормально, включайте выключатель и снова измеряйте напряжение на аккумуляторе. Убедившись, что все правильно, измерьте напряжение на контактах прикуривателя. Если все в порядке – вы успешно выполнили работу.
Прикуриватель – неотъемлемый атрибут любой машины. Нередко возникает необходимость в дополнительном прикуривателе, расположенном в багажнике или на панели, рядом с основным. Через разветвитель вы сможете подключить к одному прикуривателю до 3 различных устройств. Дополнительный прикуриватель подключают напрямую к аккумулятору. Прочитав статью, вы узнаете, как подключить прикуриватель в машине правильно, не навредив своему автомобилю.
Как работает прикуриватель
Автомобильный прикуриватель, это два устройства – нагревательный элемент и разъем (штекер) в удобном корпусе. Он может быть напрямую подключен к аккумулятору, поэтому устройство работает, даже если выключен замок зажигания. Помимо основного предназначения штекер часто используют в качестве розетки на 12/24 вольта, к которой подключают разветвитель, обеспечивающий питание ноутбука, телефона или других устройств. К нему также подключают разветвитель, благодаря чему можно одновременно заряжать ноутбук, телефон или использовать видеорегистратор. Разветвитель или блоки питания этих устройств вставляют в штекер, который обеспечивает надежное соединение с контактами розетки прикуривателя.
Что понадобится для врезки прикуривателя
Если вы решили установить дополнительный прикуриватель, то вам потребуются следующие инструменты:
- дрель;
- набор сверл по металлу;
- коронка по металлу, диаметр которой соответствует выбранному прикуривателю;
- круглый и плоский напильники;
- паяльник;
- припой;
- канифоль;
- пассатижи;
- бокорезы;
- набор отверток;
- термоусадочная трубка;
- выключатель;
- предохранитель;
- провод;
- обычный кабельный разветвитель (220 вольт) из хозяйственного магазина
-
Читайте также:
Где находится предохранитель на прикуриватель ВАЗ-2114: как снять и схема подключения
- Почему не работает прикуриватель
- Диагностика неисправности
- Где находится предохранитель на прикуриватель на ВАЗ-2114
- Какой можно поставить вместо сгоревшего
- Как снять прикуриватель
- Ремонт
- Как подключить новый
- Схема подключения
Автомобильный прикуриватель является полезным элементом на приборной панели машины, который предназначается как для прикуривания сигарет, так и для подключения электрических приборов к бортовой сети. Однако в процессе эксплуатации устройство может выходить из строя. Поэтому водители часто интересуются, почему не работает прикуриватель ВАЗ-2114 и как устранить проблему.
Почему не работает прикуриватель
К распространенным причинам неисправности прикуривателя относят:
- Перегорание предохранителя или окисление его контактов.
- Проблемы с контактами в монтажном блоке.
- Перегорание лампочки.
- Короткое замыкание внутри узла.
Если на ВАЗ-2114 не работает прикуриватель, возможно, произошло перегорание спирали, которая выполняет нагрев. Чтобы деталь выполняла свое основное предназначение, достаточно заменить головку, подобрав подходящую модель.
При отсутствии положительных изменений, причину поломки нужно искать в схеме подключения к электросети. Выполняя диагностику, убедитесь, что внутри нет перегоревших контактов и обратите внимание на:
- Целостность проводов на корпусе и в местах их соединений.
- Отсутствие признаков гари или загрязнений на внутренних деталях.
- Исправность вилки гнезда.
- Отсутствие перегрузок.
Кроме того, следует оценить, не повредился ли предохранитель на прикуриватель ВАЗ-2114, поскольку это наиболее распространенная причина поломки.
Перегорание гнезда происходит при подключении вышедших из строя штекеров или электроприборов, которые потребляют много энергии. Кроме того, разъем перестает работать при монтаже предохранителей на магнитолу, рассчитанных на большие нагрузки.
Чтобы оценить состояние контактов, достаточно осмотреть их на предмет наличия окислений.
При обнаружении засорений, нужно убрать их вручную, используя любые неметаллические предметы.
-
Читайте также:
Диагностика неисправности
Диагностика прикуривателя на ВАЗ-2114 и 2113 выполняется в домашних условиях с помощью следующих инструментов:
- Крестовые и шлицевые отвертки.
- Паяльник (на 40 W).
- Пинцеты (изогнутый и прямой).
- Плоскогубцы.
- Тестер для автомобилей.
Для начала нужно открыть капот и демонтировать минусовую клемму с АКБ (она представлена в виде черного провода), чтобы отключить электроснабжение и предотвратить удар током.
После этого нужно отодвинуть кресло водителя для получения доступа к детали. Используя яркий LED-фонарь, оцените состояние внутреннего гнезда и убедитесь, что там нет посторонних предметов, пластинок или осколков. Любые загрязнения можно изъять с помощью пинцета и двух спичек или зубочистки.
Дальше проверяется предохранитель с помощью тестера. Клемма со значением минус подключается к автомобильной массе, а плюсовой щуп фиксируется на предохранителе. Если деталь исправная, произойдет характерное звучание.
Еще следует осмотреть пайку проводов. Оторванный контакт запаивается обратно. При появлении «черноты» на нагревательной спирали, нужно заменить «голову».
Где находится предохранитель на прикуриватель на ВАЗ-2114
Чтобы устранить поломку, нужно уточнить, где находится предохранитель на прикуриватель. В моделях ВАЗ-2114 предохранительный элемент устанавливают в монтажном блоке. Для поиска этого отсека стоит руководствоваться такой инструкцией:
- Снять крышку капота.
- Открыть черный пластиковый бокс, который может находиться в стороне лобового стекла.
- Найти элемент с маркировкой F7.
При отсутствии печатной инструкции к ВАЗ-2114 и схемы, следует найти подходящую информацию в интернете. Также можно изымать предохранители по очереди, чтобы найти перегоревший элемент.
Какой можно поставить вместо сгоревшего
Выбирая новый предохранитель и прикуриватель для автомобилей ВАЗа, важно убедиться, что он обладает аналогичными характеристиками. Если на корпусе ПП указано 20, значит он выдерживает напряжение до 20 А. При установке более мощного элемента, предохранитель сможет справиться со скачками нагрузок, но прикуриватель выйдет из строя.
В продаже доступны разные модели запчастей для ВАЗ, включая оригинальные комплектующие и китайские аналоги. Поэтому водители интересуются, какой лучше выбрать вариант.
Эксперты рекомендуют купить оригинальный блок предохранительный на ВАЗ-2114, поскольку он разработан специально для этого автомобиля. Дешевые копии производятся из низкокачественных материалов, и автомобилисты неоднократно упоминают случаи, как они переставали работать без особых причин.
Оригинальная деталь продается по цене от 300 до 900 руб. Точная стоимость определяется производителем и дополнительными функциями устройства.
Как снять прикуриватель
Для самостоятельного демонтажа прикуривателя, следует отключить минусовую клемму и снять крышку монтажного блока. Дальше стоит отключить колодки контакта, изъять лампочку и отключить светофильтр. Вышедший из строя элемент достается из центральной панели с помощью отвертки.
Ремонт
Перед проведением ремонтных работ, необходимо подготовить место возле транспортного средства, обеспечив свободное открытие двери. Дальше следует придерживаться таких сценариев:
- Вышел из строя предохранитель. Для устранения поломки нужно найти размещение детали, открыв люк с блоком. Важная деталь размещается слева от рулевой колонки и представляет собой 20-амперный предохранитель с маркировкой F4. С помощью тестера следует оценить его работоспособность. Если напряжение отсутствует — потребуется покупка новой детали.
- Перегорание разъема. В случае обнаружения следов гари, нельзя покупать новый предохранитель, не разобравшись, что вызвало проблему. На этапе диагностики важно проверить состояние контактов на колодках при выходе из монтажного отсека.
- Ошибки при эксплуатации. Некоторые проблемы с предохранительным узлом связаны с неправильной эксплуатацией. Убедитесь, что штекер предохранителя не вынут или не поврежден.
- Перегорание лампочки. Заменить элемент достаточно просто. Перед этим следует изъять прибор из гнезда.
- Повреждения сердцевины прикуривателя. При визуальном осмотре можно найти ряд повреждений сердцевины. Такая деталь не продается отдельно в автомагазинах, поэтому единственный вариант — найти ее на рынке у автолюбителей.
Как подключить новый
Разбираясь, как снять прибор и поставить новый, следует учитывать такой алгоритм действий:
- После демонтажа минусовой клеммы необходимо снять левую пластиковую крышку у ног водителя.
- Дальше следует отсоединить колодки контактов и изъять лампочку подсветки.
- Потом нужно отключить светофильтр и демонтировать старую деталь из центральной консоли, используя отвертку.
- Завершив монтаж новой детали, можно идти к сборке, начиная с монтажа кольца подсветки.
- На следующем этапе прикуриватель размещается на посадочном месте и подключается к элементам питания с помощью трехконтактного разъема.
- Остается закрутить саморезы, отвечающие за фиксацию облицовочного пластика, и подсоединить электрические провода.

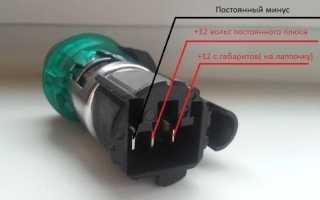

Схема подключения
Перед проведением любых работ по замене прикуривателя, следует ознакомиться со схемой распиновки детали на ВАЗ-2114. Необходимо придерживаться правильной полярности, руководствуясь таким назначением проводов:
- Черный — представляет собой минусовую клемму или массу, которая соединяется с кузовом.
- Красный — предназначается для подачи напряжения на нагревательную деталь и подключается с помощью предохранителя на 20 А.
- Желтый — является проводом подсветки.
Процедура демонтажа и сборки прикуривателя не является сложной. Главное, разобраться, где расположен этот элемент и как его поменять своими усилиями.
Как вмонтировать прикуриватель
Перед началом работ обязательно отключите минусовую клемму аккумулятора, а также убедитесь, что замок зажигания стоит в положении «выключено».
Не существует единого метода врезки этого устройства, ведь прикуриватели различаются по длине, размеру и форме корпуса, а также способу крепления. Проще всего вставить это устройство в подходящее по размеру штатное отверстие. Если же такого места нет и, вы не смогли подобрать подходящую коронку, разметьте контуры проема, затем по периметру очень густо насверлите отверстий диаметром 2–3 мм. После этого бокорезами осторожно перекусите перемычки между отверстиями, после чего выравнивайте посадочное место напильником. Вставьте прикуриватель, чтобы убедиться, что место подготовлено правильно. Если необходимо, поправьте отверстие.
Не устанавливайте штекер на изогнутых или рифленых поверхностях, потому что не сможете качественно закрепить его. Помните, расстояние от нижней части корпуса прикуривателя до любой кузовной детали должно быть не меньше 2 см.
Подготовив посадочное место, приступайте к выбору провода и предохранителя. Штекер, напрямую подключенный к аккумулятору, без проблем способен передавать ток до 30–40 ампер, поэтому ограничение мощности нагрузки зависит от толщины провода и номинала предохранителя. Каждый миллиметр сечения многожильного провода способен передать на штекер 5–10 ампер тока. Если вы собираетесь подключать нагрузку мощностью 300–500 ватт, то сила тока составит 25–40 ампер. Сечение провода под такой ток составит 4–6 мм. Попытка пропустить такой ток через провод меньшего сечения приведет к его оплавлению или возгоранию. Продумайте путь для провода, который напрямую соединит штекер и аккумулятор. Желательно прокладывать его через технологические отверстия кузова рядом со штатной проводкой.
Снимите обивку пола салона и багажника, затем внимательно осмотрите выбранный путь для провода. Если получится провести его через готовые отверстия, то сделайте это. Если нет, сверлите новые. В ближайшем автомагазине купите резиновые уплотнители, которые защитят провода от острых краев отверстия в кузове. Просверлите отверстия, ориентируясь на диаметр уплотнителя и, обработайте их края сначала напильником, затем антикоррозионными материалами. Прикрепите провод к кузову или шине штатной проводки с помощью пластиковых хомутов.
Подключение прикуривателя
Ни в коем случае не подключайте прикуриватель к замку зажигания. Система зажигания не выдержит такой нагрузки. Проложив провод в подкапотное пространство, подведите его к плюсовому контакту аккумулятора, подключите предохранитель и после этого прикрепите к клемме. Если по каким-то причинам вы не можете этого сделать, подведите провод с предохранителем к стартеру и прикрепите к плюсовому выводу реле. Зачистите конец провода на расстоянии 1 см, наложите его на клемму, затем обожмите с помощью пассатижей. Обязательно закрепите провод, чтобы он нигде не болтался. Для крепления провода к прикуривателю используйте паяльник или соответствующую клемму, в зависимости от модели устройства. Рядом с прикуривателем установите предохранитель и выключатель, это повысит безопасность использования этим устройством.
Не перепутайте расстановку деталей схемы:
- Аккумулятор.
- Предохранитель.
- Выключатель.
- Реле.
- Прикуриватель.
Выключатель должен быть рассчитан на ток в 1,5 раза превосходящий максимальную нагрузку. Если такого выключателя нет, прикрепите рядом с ним реле, подходящее по току. Некоторые водители ставят выключатель и реле рядом с замком зажигания. Подключите выключатель к управляющему контакту реле, а прикуриватель к силовому. Для этого наденьте на оголенные концы провода термоусадочную трубку, затем наденьте и обожмите клеммы. Поправьте трубку, чтобы она полностью закрыла место соединения клеммы и провода, затем нагрейте спичкой или зажигалкой. Также можете установить обычный кабельный разветвитель (220 вольт), который продают в хозяйственных магазинах. Найдите ближайшее место подключения «земли» (провод прикручен болтом прямо к кузову). Открутите болт, зачистите контактные площадки клеммы и кузова. Проложите кусок провода от реле и прикуривателя к отверстию земли, чтобы определить длину, затем отрежьте, зачистите концы.
Сделайте разветвитель – возьмите кусок провода подходящей длины, зачистите оба конца. Затем припаяйте друг к другу конец длинного и короткого провода так, чтобы они оба были направлены в одну сторону. Защитите соединение термоусадочной трубкой, затем наденьте клемму подключения к минусу прикуривателя. Трубку расположите так, чтобы она полностью закрыла место контакта. Наденьте на второй конец короткого провода термоусадочную трубку, наденьте клемму. Или используйте обычный кабельный разветвитель, который необходимо жестко прикрепить к кузову.
Проверка монтажа
Внимательно проверьте все соединения. Реле и разветвитель должны быть надежно прикреплены к корпусу. Убедившись, что все в порядке, проверьте, переведен ли замок зажигания в положение выключено и подключайте аккумулятор. Тестером измерьте напряжение на неподключенном аккумуляторе. Наденьте минусовую клемму на соответствующий вывод аккумулятора и снова измерьте напряжение. Если не изменилось, то все хорошо. Если просело хотя бы на 0,5 вольта, включите и выключите все электроприборы, включая систему зажигания. Если напряжение не поднялось, отключайте аккумулятор и ищите замыкание. Если все нормально, включайте выключатель и снова измеряйте напряжение на аккумуляторе. Убедившись, что все правильно, измерьте напряжение на контактах прикуривателя. Если все в порядке – вы успешно выполнили работу.
Изначально устройство разрабатывалось для курящих водителей. Оно позволяло прикурить сигарету, не отвлекаясь на другие дела. Однако современные автовладельцы практически не используют прикуриватель по назначению. В гнездо подключается дополнительное электрооборудование.
От возраста или неправильной эксплуатации устройство может сломаться, что приведет к массе неудобств. О том, почему возникает поломка прикуривателя на ВАЗ, как заменить его своими руками на ВАЗ 2114, можно узнать в статье.
ВАЗ 2114. Не работает прикуриватель — Лада Мастер • Лада Мастер
Бедный прикуриватель, изобретательный автолюбитель так любит его перегружать, что отказ гнезда случается не от частого курения за рулём, а от использования прикуривателя не по назначению. К сожалению, этой неисправности не смог избежать и ВАЗ 2114, который добросовестно пользуется электрической схемой ещё от старой доброй восьмёрки. Что делать в случае отказа гнезда и как этого избежать, попробуем разобраться вместе.
Что такое прикуриватель и зачем он нужен
Для многих моделей итальянских машин, а также Suzuki, Honda, Opel и ещё некоторых автомобилей, тема этого обзора была бы совершенно неактуальной. Там попросту нет прикуривателя. Как же они живут там без него? Припеваючи. Прикуривают от нормальных зажигалок, а для подключения дополнительных устройств и аксессуаров пользуются 12-вольтовой розеткой, как это и должно быть.
Другое дело, что розетки эти не во всех автомобилях всегда на видном месте. К примеру, только на третьем Форде Фокус бортовая розетка появилась в зоне досягаемости водителя и передних пассажиров. Вообще, если использовать прикуриватель по назначению, никаких проблем с ним не будет, поскольку устроен он чрезвычайно просто.
Устройство прикуривателя
Это обычная силовая розетка, для которой выделена отдельная цепь со своим предохранителем. Непосредственно прикуриватель состоит из нихромовой спирали. Эта спираль при подаче напряжения разогревается и от неё можно прикурить или обжечь палец, а также проставить олимпийские кольца на передней панели.
Но этого лучше не делать. В патроне установлено термореле, которое при достижении определённой температуры отключает спираль, размыкает контакт и активирует механизм выталкивания патрона из розетки. Вся конструкция.
Проблемы с прикуривателем в ВАЗ 2114
Определённые фирменные проблемы наблюдают почти в каждом автомобиле, в том числе и в ВАЗ 2114 Не работает прикуриватель, или сама розетка? Это ж разные вещи. Откровенно говоря, сам по себе прикуриватель, нихромовая спираль, используется крайне редко. Как правило, для подключения дополнительных устройств используют само гнездо. Чаще всего оно страдает от китайских зарядных устройств для телефонов, зарядок для ноутбуков, неоправданно длинных удлинителей и совершенно непонятных разветвителей прикуривателя. Использовать разветвитель — это почти самоубийство и вот почему.

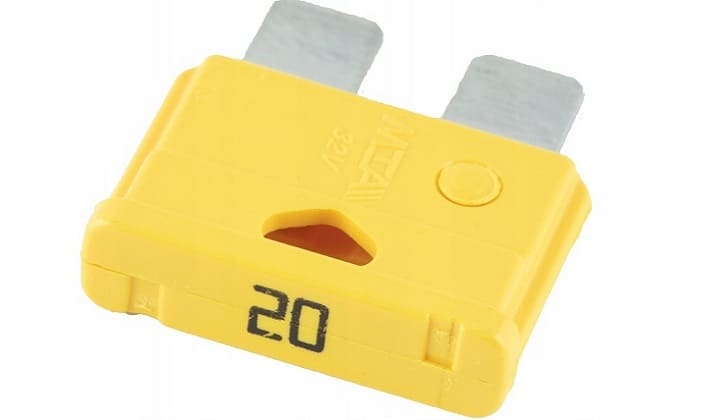

На 2114 цепь прикуривателя рассчитана на нагрузку в 20 А. Именно такой предохранитель установлен в блоке под индексом F4. А теперь прикиньте, если подключить разветвитель, какая нагрузка пойдёт на цепь? Верно, смотря что включать. Но цепь не резиновая и в конце концов может не выдержать не только предохранитель, но и проводка, а это уже прямая угроза возгорания. Если, к примеру, нагрузить цепь компрессором, зарядкой для ноутбука, видеорегистратором, то едва ли она выдержит длительное использование. Проводка задымится и замкнёт и хорошо, если сработает предохранитель.
Как ремонтировать прикуриватель
Для начала выясним, что с ним не так — гнездо не подаёт напряжение, или же не работает сама нагревательная спираль. В последнем случае выход один — покупать устройство в сборе, поскольку отдельно спираль не продаётся. Если напряжение на гнезде отсутствует, причин может быть несколько:
- Перегорел предохранитель. Самый простой вариант. Заменить предохранитель — дело пяти минут, главное иметь запасной, но следить, чтобы он был именно на 20 А. В противном случае, он сгорит снова или выгорит проводка, что ещё хуже. Это приведёт к короткому замыканию и возгоранию. Слишком высокая цена за неправильно установленный предохранитель.
- Обрыв проводки. Если все электрооборудование в автомобиле работает, кроме гнезда прикуривателя, вероятнее всего, в цепи обрыв. Тогда придётся вооружаться мультиметром или контрольной лампой и искать место обрыва. Это может занять как три минуты, так и три часа, поскольку в ВАЗ 2114 проводка уложена так, чтобы враг не смог к ней подобраться ближе чем на метр.
- Неисправности гнезда встречаются довольно редко и их видно сразу. Если в него вставлялись нестандартные разъёмы или некачественные устройства, геометрия гнезда могла повредиться, тогда оно может не давать контакта со штатным оборудованием.
- Неисправна лампочка. В этом случае придётся вынимать устройство из гнезда и менять лампу.
Ещё одно — перед тем как менять предохранитель прикуривателя на ВАЗ 2114, обязательно нужно найти причину, по которой он перегорел, иначе второй повторит судьбу погорельца.
Таким образом, разобравшись в неисправности, можно привести прикуриватель в чувства, но впредь лучше не включать туда мощных потребителей. Для этого существует бортовая розетка. Бросайте курить и добрых всем дорог!
Какой прикуриватель стоит на четырнадцатой модели «Самары»
На ранних моделях ВАЗ (2101-2109) установлен прибор старого образца с длинным жалом. Такой прикуриватель имеет ряд минусов:
- со временем начинает шататься в гнезде и может перестать работать;
- не обеспечивает надежной фиксации штекеров подключаемых устройств.

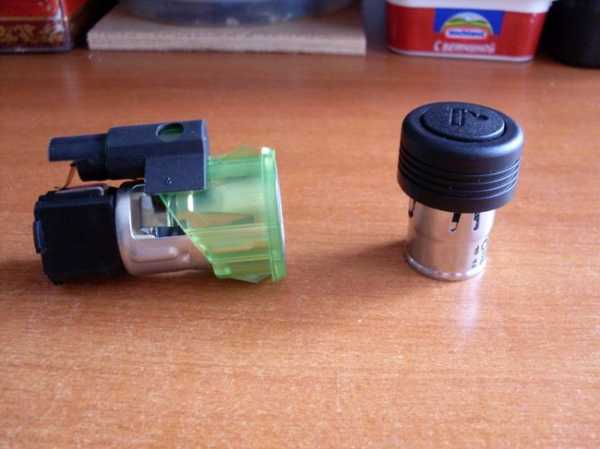

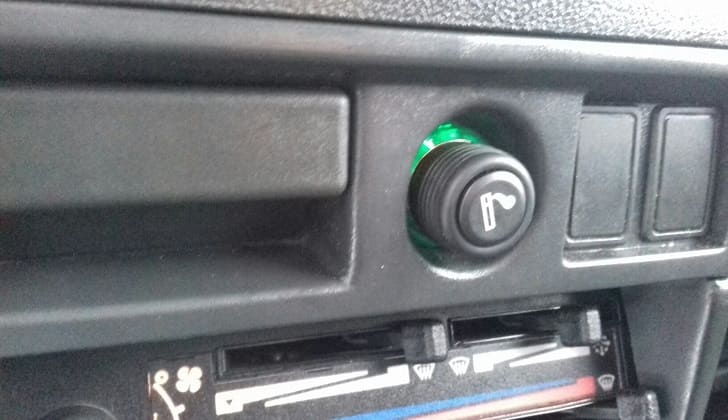

На автомобиле ВАЗ 2114 установлен прикуриватель другой модификации – короткий корпус по образцу евростандарта. Оригинальная деталь имеет артикул 212337251113725, а его цена составляет 300 – 600 рублей. Есть более дешевые аналоги прикуривателей, но от таких модификаций следует отказаться – их работоспособность не длительна. Важно, чтобы деталь была аккуратно упакована, а изделие комплектовалось сертификатами соответствия и паспортами качества.
Можно ли использовать как автомобильную розетку
Чаще всего владельцы авто применяют гнездо прикуривателя как разъем для подключения дополнительного электрооборудования. Самые распространенные устройства:
- видеорегистратор;
- GPS-навигатор;
- вентилятор;
- компрессор, подкачивающий колеса;
- зарядка для мобильных устройств (телефонов, планшетов, ноутбуков).
При использовании стакана как 12-вольтовой розетки максимальная мощность подключаемых приборов не должна превышать показатель 360 Ватт. Рассчитана по формуле P=I*A, где I – напряжение 12 вольт, а A – максимальная сила тока 30 ампер.
Правильное снятие прикуривателя на современном ВАЗе
Ещё каких-то десять лет назад никто бы и не подумал, что прикуриватель станет важной частью машины. Тогда им даже курильщики постепенно переставали пользоваться из-за пожароопасности: пепел мог приклеиться к нагревающему элементу, попасть на пластик; если уронить раскалённую металлическую деталь на обшивку, она её прожжёт; если же на себя, то непременно обожжёшься… В общем, мало кто прикуривал-то от него. Но в определённый момент развития технологий почти вся внешняя электроника в машине стала работать от него. Компрессоры, пылесосы, радар-детекторы и навигаторы, мобильные телефоны и холодильники… Да даже кофеварки и чайники стали делать автомобильными, то есть с вилкой под прикуриватель. Конечно, мы не рекомендуем бездумно запихивать в него всё подряд. Это ведёт к очень неприятным последствиям. Но то, что сегодня без 12-вольтовой розетки в машине как без рук, это абсолютно точно.
Почему перестал работать прикуриватель
Прибор может поломаться по ряду причин. В некоторых случаях можно отремонтировать его своими руками, а иногда требуется полностью поменять прикуриватель.
| Причина неисправности | Как ремонтировать |
| Плохой контакт | Подогнуть металлические фиксаторы внутри патрона. |
| Наличие окислов или ржавчины | Обработать надфилем контакты от налета. |
| Перегоревший предохранитель | Заменить элемент F47 новым, с номиналом 30 Ампер. |
| Обрыв проводки | Проверить целостность проводов при помощи мультитестера. Припаять или заменить оборванные кабели. |
| Расплавление шайбы | Замена новым устройством. |
| Выгорание металлической спирали | Замена прикуривателя. |
Полезное видео
Дополнительную интересную информацию вы сможете получить, посмотрев видео ниже:
Единственное, что следует посоветовать тем, кто решил установить полностью новое устройство взамен испорченного — при покупке прикуривателя в автомагазине обязательно следует проверить его на обрывы цепи с помощью мультиметра. Вызвано это тем, что в последнее время случаи, когда только что купленный прибор оказывается абсолютно неисправным, стали очень частыми.
РубрикаАвтовазИспользуемые источники:
Не работает прикуривать и магнитола
Электрическая цепь автомобиля реализована так, что данный участок ответственен непосредственно за несколько приборов. К примеру, предохранитель F4 отвечает также за лампочку освещения бардачка и обогрев заднего стекла. Через этот участок подключают магнитолу.

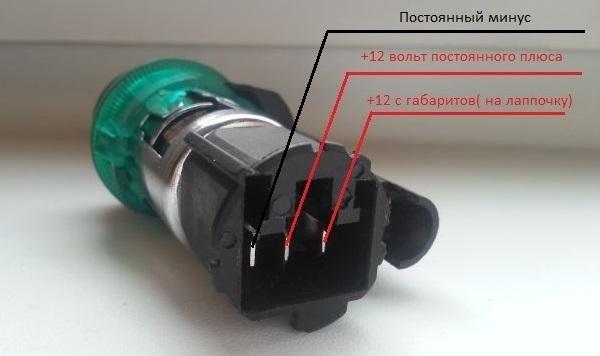

Распиновка прикуривателя выглядит следующим образом. К прибору подходит три кабеля.
- Красный. Плюсовой провод, уходящий через предохранитель прикуривателя к аккумуляторной батарее. Отвечает за нагрев металлической спирали, находящейся внутри жала.
- Желтый. Плюс – отвечает за лампу подсветки прикуривателя. Вокруг гнезда расположен светофильтр, помогающий найти его ночью.
- Черный. Минусовой кабель. Один контакт запитан на корпус прикуривателя, а второй приходит непосредственно к кузову авто.
Сгорел предохранитель
Одна из самых частых поломок, из-за которых не работает устройство – перегорание защитного элемента прикуривателя ВАЗ 2114. Автомобильная цепь на данном участке защищена предохранителем F7 номиналом 30 ампер. При превышении максимального значения выгорает и не работает металлическая перемычка. Это защита проводов от оплавления. Если не работает предохранитель, для ремонта потребуется вытащить перегоревший элемент и заменить его новым.
Монтажный блок модели ВАЗ 2114 находится в подкапотном пространстве, с левой стороны по ходу автомобиля. Здесь расположены реле, а на задней стороне крышки изображена схема расположения защитных элементов. Замене подлежит предохранитель с номером F7 (30 А). После работ важно не нарушать установленных правил, тогда устройство будет работать долго:
- не подключать несколько мощных приборов одновременно (через разветвитель), иначе может сгорать предохранитель;
- не устанавливать элемент, рассчитанный на большую силу тока, чем рекомендованный производителем;
- не допускать разбалтывания гнезда или плохого контакта с патроном – это может привести к короткому замыканию в системе и срабатыванию предохранителя.
Причины выхода из строя прикуривателя на ВАЗ-2114
Причин тому, что вышел из строя прикуриватель, может быть всего два.
Первая заключается в отсутствии напряжения на контактах, ввиду обрыва цепи или нарушения целостности контактов на корпусе, а вторая в нарушении целостности предохранителя. Но обо всём подробнее ниже.
Отсутствие напряжения
Для того чтобы провести диагностику неполадок в цепи, нам понадобится только мультиметр. Выставляем прибор в режим проверки вольтметра и подносим щупы к контактам на плюс и минус. Напряжение должно быть показано такое же, как и на самой аккумуляторной батарее, то есть 12–14 Вольт. Если напряжение есть, значит с питанием всё в порядке и можно переходить к следующему пункту, а если оно отсутствует, необходимо дальше «прозванивать» провода на предмет обнаружения обрыва.
Для того, чтобы провести замеры, демонтируем прикуриватель.
Отсутствие контактов в предохранителе
- Предохранитель, отвечающий за работу прикуривателя на ВАЗ-2114, находится в монтажном блоке, под капотом автомобиля.
Расположение монтажного блока указано стрелкой
Как правило, предохранитель отвечающий за работу прикуривателя имеет обозначение F4
Как видно, целостность этого предохранителя нарушена, и его необходимо заменить.
Обратите внимание на тот факт, что если в цепи где-то имеет факт короткое замыкание, то вновь установленный предохранитель сразу перегорит и потребуется более глубокий осмотр и диагностика всей цепи.
Если же подобного не наблюдается, то причиной перегоревшего предохранителя могло стать резкое напряжение в цепи, и допускать подобного в будущем не рекомендуется.
Гнездо, контакты и проводка
Если после замены все равно не работает прикуриватель ВАЗ, то причину поломки следует искать в другом месте. Среди прочих неисправностей стоит выделить.
- Обрыв проводов. От возраста пайка может отвалиться, что скажется на работоспособности прибора. Для выявления обрыва необходимо осмотреть кабели, контактные места на предмет заломов. Проверить неисправность поможет тестер, которым стоит прозвонить проводку.
- Короткое замыкание. Возникает из-за неправильного подключения. Сначала сгорает и не работает предохранитель. Но если целый защитный элемент снова выходит из строя, то надо искать причину. Для ремонта потребуется паяльник и припой. Менять провода следует на кабели аналогичного сечения.
- Перегоревший элемент накаливания. Внутри патрона находится нихромовая спираль, которая от возраста может сгореть. Восстановление нецелесообразно. При такой неисправности необходимо заменить прикуриватель на ВАЗ 2114 работоспособной деталью.
- Плохие контакты. От возраста на них появляется ржавчина или окислы. Прикуриватель может разбалтываться. Из-за отсутствия плотного соединения могут сгорать подключенные электроприборы. Рекомендовано снять прикуриватель модели ВАЗ 2114, почистить надфилем контакты, убрав следы ржавчины, подогнуть фиксирующие усики.
Почему не работает прикуриватель на ВАЗ-2114: ищем проблему в разъемах и проводке
Если все ваши усилия не принесли желаемого результата, проверьте разъемы и целостность проводки
Первым делом обратите внимание на то, как присоединены «плюсовой» провод и провод «массы» к стакану устройства. Сдвиньте защитную изоляцию с контактов и осмотрите соединения
При необходимости восстановите их. После этого проверьте контакты колодки X1 на монтажном блоке. Провода питания прикуривателя подходят именно к ней. Отстегните ее от разъема блока и осмотрите контакты. Если на них имеются следы окисления, зачистите их и обработайте жидкостью против ржавчины (типа WD-40). Далее следует прозвонить провода, идущие с колодки к стакану прикуривателя. Определить их можно по цвету. Обнаружив обрыв провода, замените его локально, а лучше весь жгут.
Неожиданно: мужья хотят, чтобы их жены делали чаще эти 17 вещей Если вы хотите, чтобы ваши отношения стали счастливее, вам стоит почаще делать вещи из этого простого списка.
15 симптомов рака, которые женщины чаще всего игнорируют Многие признаки рака похожи на симптомы других заболеваний или состояний, поэтому их часто игнорируют
Обращайте внимание на свое тело. Если вы замети
Как выглядеть моложе: лучшие стрижки для тех, кому за 30, 40, 50, 60 Девушки в 20 лет не волнуются о форме и длине прически. Кажется, молодость создана для экспериментов над внешностью и дерзких локонов. Однако уже посл.
11 странных признаков, указывающих, что вы хороши в постели Вам тоже хочется верить в то, что вы доставляете своему романтическому партнеру удовольствие в постели? По крайней мере, вы не хотите краснеть и извин.
Наперекор всем стереотипам: девушка с редким генетическим расстройством покоряет мир моды Эту девушку зовут Мелани Гайдос, и она ворвалась в мир моды стремительно, эпатируя, воодушевляя и разрушая глупые стереотипы.
Что форма носа может сказать о вашей личности? Многие эксперты считают, что, посмотрев на нос, можно многое сказать о личности человека
Поэтому при первой встрече обратите внимание на нос незнаком
- Peugeot 206
- 307
- 308
- Duster Двигатель и его системы
- Двигатель и его системы
- Двигатель и его системы
- Двигатель и его системы
- Granta Двигатель и его системы
- Двигатель и его системы
- Двигатель и его системы
- Двигатель и его системы
- Двигатель и его системы
- Двигатель и его системы
- Aveo
- Проверка комплектации по ВИН-коду Ситроен и Пежо
CarFrance.ru » Lada » 2114 » Электрика » Почему не работает прикуриватель на ВАЗ-2114: причины и расположение предохранителя
Подсветка прикуривателя ВАЗ 2114
Вокруг разъема установлен светофильтр, позволяющий ночью отыскать устройство. От возраста может перегорать лампа подсветки или отпадать провод, идущий к ней. Подсоединение прибора предполагает три кабеля.
- Красный. Плюсовой, отвечающий за разогрев элемента. Подключен к аккумуляторной батарее через 20-амперный предохранитель.
- Желтый. Постоянный плюсовой, подключенный к сети. Отвечает за работу лампочки подсветки.
- Черный. Минусовой кабель или масса. Подключен к корпусу прибора, а второй конец уходит на кузов автомобиля.
При отпавших проводах стоит подключать их соответствующим образом. Если же сгорела и не работает лампа, то потребуется вынимать гнездо прибора и устанавливать новую. Как снять прикуриватель ВАЗ 2114, рассказано ниже.
Как снять прикуриватель и установить новый?
Весь процесс демонтажа сломанного прикуривателя и установки вместо него нового и не займет много времени (а также не потребует большого количества инструментов — достаточно будет одной отвертки).
Все манипуляции с бортовой автомобильной электроникой, в том числе и прикуривателем, следует выполнять после того, как клеммы питания будут сняты с аккумулятора.
Выполняется снятие по следующей схеме:
- демонтируется левый экран центральной консоли;
- отсоединяется колодка со жгутами проводов, подходящими к прикуривателю;
- вынимается лампочка, отвечающая за подсветку пепельницы (вместе с ее патроном и подходящим жгутом кабелей);
- перед тем, как вытащить прикуриватель ваз 2114, следует слегка подцепить его за край плоской отверткой либо прочным небольшим ножом и потянуть, после чего вытолкнуть его из консоли;
- отсоединяется светофильтр вместе с патроном лампочки подсветки;
- в случае, если необходима замена лампы прикуривателя, необходимо также снять ее отражатель;
- после этого останется только извлечь патрон лампы и вынуть саму перегоревшую лампу.
Ремонтные работы
Перед процедурой потребуется запастись необходимым инструментом:
Для того чтобы снять прикуриватель, необходимо.
- Заглушить двигатель, открыть капот и убрать минусовую клемму с батареи для исключения возможности появления короткого замыкания и срабатывания предохранителя на ВАЗ 2114.
- Демонтировать защитную панель, находящуюся возле правой ноги водителя, выкрутив саморезы крепления.
- Отсоединить штекер подключения.
- Извлекать лампу подсветки вместе с самим патроном.
- Поддеть фиксирующие усики внутри (см. фото). Так прикуриватель с предохранителем будет легче сниматься.
- Вытянуть металлический элемент.
Установка детали проходит в порядке, обратном снятию.
Подключение дополнительного прикуривателя ВАЗ 2114
Многие водители испытывают необходимость во втором гнезде. Для установки дополнительного автоприкуривателя потребуется купить подходящую деталь. Цена прибора составляет 300 – 700 рублей. В качестве инструмента необходимы:
- дрель со сверлами и коронкой;
- изоляционная лента;
- провода подходящего сечения и длины;
- надфиль или напильник.
- Выбираем место установки.
- Прорезаем гнездо подходящего диаметра, зачищаем края надфилем или напильником.
- Подключаем прибор к сети, соблюдая полярность.
- Проводим обратную сборку.
Важно помнить, что к сети не стоит подключать несколько мощных приборов, а сам разветвитель должен быть запитан через предохранитель. В противном случае устройства или проводка могут гореть. В качестве альтернативы можно купить специальный разветвитель, который работает от штатного гнезда.
