Ремонт отопителя Ваз-2107 или почему не греет «печка»?

Системы отопления салона и охлаждения двигателя взаимосвязаны. В малый контур системы охлаждения подключается радиатор, устанавливаемый в салоне. На его входе крепится кран, который перекрывает подачу горячего антифриза. Печка состоит из нескольких элементов:

1. Радиатор отопителя.
2. Электрический вентилятор.
3. Кнопка включения вентилятора.
4. Блок сопротивлений для регулировки скорости вращения.
5. Рычаги управления заслонками.

Если бы не было крана отопителя, горячий антифриз постоянно циркулировал бы по радиатору. В этом случае в салоне постоянно стояла бы высокая температура.

Но именно кран препятствует проникновению в салон горячей жидкости. При помощи органов управления, расположенных в бороде панели, включается и отключается подача горячего антифриза. Кран закрепляется непосредственно на радиаторе при помощи двух болтов. Между корпусом крана и радиатором устанавливается резиновое колечко.

Ось, которая приводит в движение механизм, перекрывающий подачу жидкости, имеет небольшой рычаг. К нему производится крепление жёсткого тросика. Большая часть водителей на зиму полностью открывают кран печки, а летом его закрывают. Следовательно, по несколько месяцев его не трогают совсем. Именно поэтому он заклинивает.

Почему не греет печка Ваз-2107И снова погода грозит холодами. Для тех, у кого с отопителем не всё в порядке, важнейшим стал вопрос- как заставить «печку» греть? Первым делом, определим причину неисправности. Виновником может оказаться недогретый двигатель, «завоздушенная» система охлаждения или неисправности самого отопителя. Если вентилятор печки не крутится- неисправна электропроводка- смотрите здесь.

Признаки- температура на указателе в белой зоне, долго прогревается двигатель. Нормальный прогрев при температуре -20 выглядит так: заводим двигатель, за 8-10 минут на холостом ходу двигатель должен прогреться до 40-50 градусов (самое начало белого сектора шкалы указателя температуры). Если температура поднялась выше- хорошо, меньше плохо.

Термостат неисправен. Дальше, едем на 1-2 передаче, и минут за 5-8 температура поднимается до 80(граница белой и зеленой зоны). Не прогрелся до 80- термостат на замену! Временно можно обойтись утеплением радиатора картонкой или чем-то другим. Но не забывайте, что если движку дать нагрузку (застрял и буксуешь), может и закипеть. Поэтому, картонка должна легко и быстро вытаскиваться.

Первым делом, проверяем уровень тосола в расширительном бачке, исправность пробки радиатора. Если тосол разбавлен водой- плохо, он застынет, надо заменить. При неисправной пробке радиатора в системе будет оставаться воздух, а это приведет к плохой циркуляции и холоду в салоне. Покупаем и ставим новую пробку, доливаем тосол и недостаток пропадает.

Воздушная пробка может остаться и после ремонта системы охлаждения. Удаляют воздух загнав машину, с предварительно прогретым до 80 гр. двигателем, на горку, чтобы приподнять передок. Затем, сняв пробку радиатора, гоняют мотор на 2000 — 3000 оборотах в течении нескольких минут. После выхода воздуха остается только долить тосол и закрыть пробку радиатора.

Синий- управляет подачей воздуха. Красный- краном подачи тосола. Они должны быть открыты (вправо до упора). Иногда кран закисает. Найдите его под бардачком и проверьте- он должен открываться до конца, можно помочь рукой, одновременно с рычажком. Только, работайте аккуратно, детали тонкие хрупкие, можно сломать. Удобно левой рукой шевелить рычажок, а правой поворачивать кран.

Кран отопителя Ваз 2107 в положении открыт

Кран отопителя в положении закрыт

Работу воздушной заслонки проверяем при включенном вентиляторе. Рычажок вправо из печки дует сильно, влево- намного слабее. Если разницы нет, плохо- оторвался трос, печку придется снимать.

Устройство отопителя (печки) Ваз-2107

Третий рычажок управляет распределением теплого воздуха между лобовым и боковыми стеклами. Трос, который к нему ведет (21), управляет тремя заслонками- (20) их две открывают и закрывают подачу воздуха к боковым стеклам. Третью заслонку на рисунке не видно она находится здесь (22) и может перекрывать выход воздуха к лобовому стеклу.

Положение рычажка: вправо- дует на лобовое стекло, влево- дует на боковые стекла. Почему плохо дует на левую сторону? 1. Вентилятор у печки устроен так, что заворачивает теплый воздух в правую сторону, а левой стороне достается меньше. Это конструктивная особенность и что-то изменить сложно. 2. Печку разбирали и повредили воздуховод (4) или левую заслонку. 3.

Некоторые умельцы ставят в дефлектор (4) патрубка дополнительный вентилятор от компьютерного процессора. Можно купить и поставить на панель приборов вентилятор с подключением к прикуривателю, направить его на боковое стекло и поставить скорость поменьше.

Проверяем циркуляцию так: двигатель прогрет до 80, на холостом ходу подносим руку к выходу из печки (у правой ноги водителя) даем газу и держим обороты 2500. Если почувствовали, что воздух стал заметно теплее- у вас плохая циркуляция через печку. Причины: -забитый радиатор печки, если машина старая и вы сыпали в радиатор «герметики», горчицу и прочую гадость;

на холостом ходу, на еле теплом двигателе (20-30 градусов) снимаем верхний резиновый патрубок на выходе из печки (под капотом) и подставляем какую-нибудь посуду. Струя должна быть достаточно толстая и ровная. Тоненькая струйка, еле бежит- снимаем и проверяем сначала кран, а потом (если кран в порядке) и радиатор. Забитый радиатор можно попытаться промыть горячей водой (в отверстие где трубка), иногда это помогает.

холодный воздух попадает мимо него и в салоне холодно. Придется разбирать печку и аккуратно всё уплотнять. Если вы решили печку разбирать самостоятельно, посмотрите видеоролик.

От себя добавлю совет: снимите рычаг коробки передач и не придется отсоединять провода консоли (бороды). Всего доброго вам и тепла вашему салону!

Распространённые неисправности печки и варианты их устранения

Перед началом холодов обязательно надо проверить функционирование основных элементов отопителя ВАЗ-2107.

Чаще всего в системе отопления салона семёрки встречаются такие неисправности:

1. Некачественное соединение патрубков и трубок подачи воздуха.
2. Течь радиатора и краника отопителя.
3. Неисправность электрооборудования печки — окисление проводов, выход из строя моторчика или предохранителя печки. Предохранитель находится в блоке под капотом автомобиля. Блок предохранителей расположен на перегородке между салоном и моторным отсеком со стороны пассажира.

Такие неисправности в отопительной системе может поладить даже начинающий водитель. Более серьёзные поломки могут привести к необходимости покупки новой печки.

Для начала необходимо провести визуальный осмотр деталей отопительной системы. Для этого надо разобрать печку и провести её очистку от собравшихся за летний период частиц мусора и пыли.

Одна из самых распространённых проблем в отопительной системе ВАЗ-2107 — некачественная герметизация воздуховодов печки. Эту проблему можно устранить с помощью обработки щелей в пластиковых элементах корпуса отопителя силиконом. А также отверстия возле патрубков необходимо уплотнить ветошью. Устранение отверстий уменьшит потери тёплого воздуха и будет сопутствовать более быстрому прогреванию салона.

Следующий этап — проверка краника отопителя и радиатора на предмет течи. Это главная головная боль владельцев отечественных автомобилей. Если краник печки или патрубки подтекают, их необходимо заменить новыми изделиями. Параллельно меняются и уплотнительные стыковые прокладки. Если подтекает сам радиатор, тогда существует два варианта решения проблемы. Чаще всего на семёрках установленный медный радиатор старого образца. Медный радиатор можно запаять и, таким образом, продлить его жизнь. Если семёрка оборудована алюминиевым радиатором, тогда он ремонту не подлежит и требуется его замена новым изделием.

Если после проведения всех профилактических манипуляций в салон поступает холодный воздух, может быть причина в забитом радиаторе, тогда понадобится его основательная чистка. Профилактические промывки радиатора специалисты рекомендуют проводить не реже чем раз в год. Параллельно промываются все шланги и патрубки.

В целях профилактики важно провести осмотр проводки печки на предмет окисления, или плохой изоляции контактов во избежание замыканий, перегорания моторчика и предохранителя отопительной системы. Если печка работает, тогда достаточно визуального осмотра и устранения неполадок. В ином случае требуется проверка функционирования элементов электрической цепи с помощью тестера.

Такие несложные манипуляции уберегут вас от неприятных ситуаций с отопительной системой в холодные поры года.

https://youtube.com/watch?v=97BWnGrgRCw

https://youtube.com/watch?v=hMBsbOiQ67s

Что такое кран печки ВАЗ 2107

Для обогрева салона ВАЗ 2107 используется тепло антифриза, циркулирующего в системе охлаждения мотора. Для отбора тепла используется радиатор отопителя, который подключен к системе охлаждения двумя шлангами. Вентилятор отопителя прогоняет через радиатор поток воздуха, который нагревается и попадает в салон.

Однако не всегда в салоне необходим подогретый воздух. Если включить обдув стекол летом, чтобы они не запотели во время дождя, подогрев воздуха будет излишним. Чтобы исключить подогрев воздуха, в контур системы отопления включен кран печки ВАЗ 2107, который предотвращает попадание в радиатор печки горячего антифриза. Тогда воздух, подаваемый вентилятором, не нагревается и салон не отапливается в теплое время года.

Кран закреплен на радиаторе двумя болтами, а для герметизации соединения используется резиновая прокладка. Рабочая часть крана соединена посредством жесткого троса управления с рычагом на передней панели машины. Перемещая рычаг, можно открывать и закрывать кран, регулируя температуру воздуха, поступающего в салон автомобиля.

Обычно зимой краник печки ВАЗ 2107 открыт, а летом полностью закрыт.

Как работает система крана отопителя

Дело в том, что для охлаждения двигателя, как известно, используется тосол. Это специальная жидкость, которую наливает в радиатор владелец машины. Данная жидкость имеет свойство нагреваться и тем самым снижать температуру двигателя. Именно такая уже горячая жидкость направляется в радиатор отопителя салона и наблюдается постепенное нагревание воздуха. Но происходит это лишь в том случае, когда кран отопителя бывает открытым. Если же он бывает закрыт, воздух уже теплым не становится. Ведь радиатор автомобиля бывает подключен не только к системе охлаждения двигателя, но и к вентилятору. А тот, как известно, забирает холодный воздух снаружи, который проходит через радиатор и нагревается лишь в том случае, если будет поступление тосола. Чем больше открыт бывает кран отопителя, тем сильнее будет нагреваться воздух в салоне и наоборот. Данный принцип используется на «семерках» до сих пор. Но вот более поздние модели, начиная с Ваз 2108, имеют в наличии еще и заслонку, которая автоматически регулирует температуру. Кран в данном случае работает, как и было описано выше, а заслонка определяет направление воздуха. Когда она бывает открыта, воздух полностью идет в радиатор, где бывает открыт кран. Когда же заслонка бывает закрыта, воздух через радиатор уже не поступает. Нередко используется и комбинированный вариант, когда часть воздуха поступает снаружи, а другая из радиатора. Что касается управления заслонкой, то это происходит одновременно с управлением крана.

Ваз 2107 Замена радиатора печки!

Замена радиатора печки ВАЗ 2107

ВАЗ 2107 снятие и замена краника печки

Типичные поломки

Замена крана отопителя ВАЗ-2107 производится при наличии следующих поломок:

1. Чрезмерном износе сальников и прокладок.
2. Разрушении корпуса устройства.
3. Наличии накипи на внутренней поверхности.
4. Прокладки и сальники нормально работают до тех пор, покуда в системе охлаждения залит качественный антифриз и его уровень в норме.
5. Накипь образуется при использовании воды вместо специальных жидкостей.

При разрушении корпуса появляется утечка, ее можно выявить по таким признакам:

1. Появление на лобовом и боковых окнах маслянистых капель.
2. Снижение уровня антифриза в бачке.
3. На полу у ног пассажира появляются мокрые пятна или лужи.

В том случае, если протекает кран отопителя, попробуйте при помощи ключа на «10» немного подтянуть болты. Если не удается избавиться от утечки, необходимо произвести замену крана отопителя ВАЗ-2107. Обратите внимание на то, что в антифризе содержится большое количество вредных компонентов, поэтому нежелательно тянуть с ремонтом. Если на автомобиле кран не переключается, на это есть несколько причин:

1. Если рычаг регулировки двигается без сопротивления, то, скорее всего, трос привода слетел с зажимов.
2. При засорении крана рычаг перемещается очень туго.

Пытаться произвести ремонт этого устройства не стоит, проще установить новый. На автомобиле ВАЗ-2107 ремонт крана печки нецелесообразно проводить – стоимость нового довольно низкая. Некоторые автомобилисты вместо того, чтобы ежегодно приобретать новый кран, устанавливают водопроводный. И два раза в год открывают и закрывают его. Не очень удобно, зато надежно и долговечно.

Подведём итоги

Своевременная диагностика, профилактические очистки и проверки элементов отопительной системы автомобиля является гарантией качественной работы печки. Специалисты рекомендуют проводить проверку системы отопления на ВАЗ-2107 как минимум два раза в год — осенью и весной. С проведением профилактических очисток и настроек печки справится любой водитель собственноручно, для этого необходимо только разобраться в устройстве системы отопления и вентиляции салона и принципе её функционирования. Проще всего для этого всегда иметь рядом наглядное руководство по эксплуатации к вашему автомобилю.

Не откладывайте на дальнейшие времена работы по улучшению функционирования отопительной системы автомобиля. Правильный уход обеспечит бесперебойную работу отопителя и комфортный температурный режим салона в любое время года.

Инструкция по замене

Ремонт краника отопителя состоит в его замене. Это не сложная процедура, поэтому выполнить ремонт можно в домашних условиях.

Для проведения процедуры нужно приготовить инструментарий и необходимые материалы:

• набор ключей;
• крестообразную отвертку;
• новый кран;
• плоскогубцы;
• хомут с диаметром около 23 мм;
• резиновые прокладки;
• ветошь;
• герметик;
• емкость для слива рабочей жидкости;
• охлаждающая жидкость.

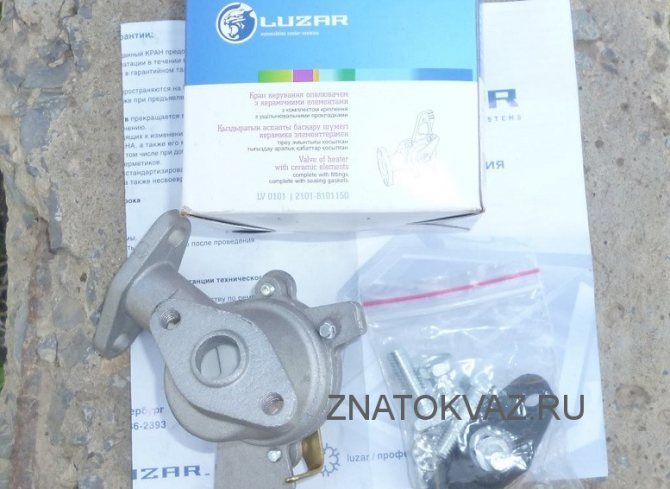

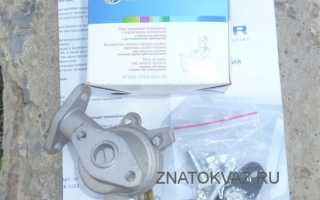

Новая деталь для печкиРешая вопрос, какой лучше керамический кран или металлический, лучше приобретать изделие с керамическим запорным механизмом. Он отвечает всем требованиям, предъявляемым к пропускной способности и креплениям. Кроме того, он прослужит долго, так как керамика не подвержена окислительным процессам.

Для того, чтобы удобнее было выполнять ремонт, автомобиль лучше установить на смотровую канавку или загнать на эстакаду либо подъемник.

Демонтаж краника отопителяЗамена крана отопителя ВАЗ 2107 осуществляется поэтапно:

1. Начинаются работы со слива ОЖ. Для этого сначала снимается защита картера.
2. Далее под радиатор следует подставить приготовленную тару, открутить сливную крышку на радиаторе и слить охлаждающую жидкость.
3. На следующем этапе открываем капот и отыскиваем патрубки, идущие к радиатору отопителя. Они расположены ближе к пассажирской стороне. Ослабляем хомуты, открутив отверткой крепления, и отсоединяем патрубки. Ключом на «7» откручиваем крепежные болты, удерживающие радиатор.
4. Для выполнения следующего этапа работ, необходимо переместиться в салон на пассажирское место. Крестообразной отверткой выкручиваем саморезы, которые фиксируют корпус бардачка. Демонтируем перчаточный ящик.
5. Далее, открутив саморезы, фиксирующие вещевую полку, демонтируем ее.
6. Под полкой находится краник печки. Чтобы получить доступ к нему, нужно снять правый воздуховод. Для этого необходимо ключом на «10» открутить гайку кронштейна и отцепить воздуховод от защелок, которые его фиксируют.
7. Выкрутив ключом на «7» болт крепления кожуха тросика, который управляет краном, снимаем наконечник с рычага крана.
8. Открутив крепежные болты, демонтируем краник.
9. На штатное место устанавливаем новую деталь, поменяв при этом прокладки и смазав место соприкосновения с радиатором герметиком.
10. Крепим тросик, проверяя его натяжение. Устанавливаются детали на место в обратной последовательности.
11. Далее закручиваем пробку на радиаторе и заливаем тосол или антифриз. Проверяем, чтобы не было нигде течи. Теперь можно прикручивать бардачок.

Важные нюансы

Есть пара важных нюансов, о которых нельзя забывать, занимаясь установкой нового топливного крана. Вот они:

• в комплекте с новым краном всегда идёт несколько резиновых прокладок. Их необходимо устанавливать в обязательном порядке, даже если кажется, что прокладки старого крана практически не изношены и ещё послужат. Дело в том, что штатная вазовская резина, из которой сделаны старые прокладки, служит год, от силы — два. После этого в ней появляются микротрещины, которые невооружённым глазом разглядеть невозможно. Но постепенно сетка трещин разрастается, и кран опять начинает течь. Поэтому установка новых прокладок на кран обязательна;
• второй момент связан с работой рычага крана. Перед тем как закрывать капот, следует обязательно проверить, хорошо ли работает этот рычаг. А точнее — хорошо ли отрегулирована длина троса, и позволяет ли этот трос полностью открыть и закрыть кран. Очень часто бывает так, что старый трос после установки нового крана оказывается на полсантиметра короче, в результате чего кран не может полностью закрыться из-за натяжения троса. Если наблюдается именно такая картина, следует снять крепёжный наконечник, ослабить на нём гайку, и вытянуть из него немного троса (обычно в наконечнике имеется запас в пару сантиметров). После этого наконечник следует опять надеть на рычаг крана и проверить, плотно ли кран закрывается;
• третий момент связан с проверкой герметичности. Прежде чем закрывать капот после установки крана, следует открыть новый кран, а затем завести мотор и дать машине поработать в течение получаса. За это время антифриз успеет нагреться. Если герметичность где-то нарушена — возникнет течь антифриза, которую сложно будет не заметить. Если течи после получасовой работы мотора не наблюдается — процедуру установки нового крана можно считать завершённой.

Итак, поменять на «семёрке» топливный кран может даже начинающий автолюбитель. Для этого не требуется каких-то специальных знаний или навыков. Нужно лишь иметь элементарное представление об устройстве отопительной системы ВАЗ 2107 и точно следовать вышеперечисленным рекомендациям.

Инструменты для проведения ремонта

На автомобиле ВАЗ-2107 ремонт можно выполнить при помощи стандартных инструментов. Вам потребуется наличие:

1. Нескольких гаечных ключей – на «7», «8», «10».
2. Крестовой и плоской отвёрток.
3. Плоскогубцев.
4. Нового краника печки.

Обратите внимание на то, что лучше покупать керамический кран, а не дешёвый, устанавливаемый по умолчанию. У керамических намного больше срок службы, детали изнашиваются не так сильно, на поверхности не образуется накипь и загрязнения. Заранее купите кран отопителя ВАЗ-2107, цена керамического не более 500 рублей. Но если желаете, то можно установить даже водопроводный кран в подкапотном пространстве или под бардачком.

На отечественном рынке автозапчастей, новый кран отопителя представлен широким ассортиментом, как от различных производителей, так и типов исполнения внутреннего механизма: керамический, шаровый и мембранный. Наиболее долговечный эксплуатационный срок имеет керамический, обладающий к тому же и высокой теплопроводностью, именно по этой причине автопроизводитель и рекомендует использовать эту деталь для замены крана отопителя на ВАЗ 2107 с инжекторным или карбюраторным двигателем.

Подбирая новые детали для устранения поломки, следует отдавать предпочтение тем, которые прошли сертифицирование автопроизводителем и имеют следующие артикулы:

• кран отопителя (арт. 2101 – 8101150 — 22);
• новые уплотнительные прокладки (арт. 85РШХ);
• новый патрубок крана радиатора печки (арт. 85РШХ);
• две металлические стяжки патрубка (арт. 85РШХ);
• банка новой охлаждающей жидкости.

Замена неисправной детали не требует применение какого – либо специализированного инструмента, провести все работы возможно с помощью таких ключей:

• набор стандартных отверток;
• два рожково – накидных ключа диаметром 7 и 10 мм;
• обычные плоскогубцы;
• герметик;
• пустую емкость не менее 4 л. для слива охлаждающей жидкости двигателя;
• перчатки для рук, защищающие их от случайных повреждений.

Лицензированные АвтоВАЗом сервисные центры, проводят устранение данной неисправности за 1500 – 2000 рублей без учета стоимости новых запчастей, а в частных мастерских, за эту работу понадобится заплатить от 1000 до 1500 рублей (цены на декабрь 2020 года). Ознакомившись с приведенным ниже пошаговым описанием, вы без труда сможете выполнить все этапы ремонта своими руками.

Подготовка к проведению ремонта

Прежде всего, необходимо произвести установку ВАЗ-2107 на наклонной поверхности, чтобы передняя часть была ниже, нежели задняя. В этом случае вы полностью сольете жидкость из системы охлаждения. Для этого нужно поставить под двигатель емкость не менее 10 л, после чего выкрутить заглушку ключом на «13». Из радиатора также необходимо слить остатки жидкости.

Все работы проводите только на остывшем двигателе. В противном случае можно получить сильнейшие ожоги. Слив жидкости необходимо осуществлять при открытом кране печки. Но если его не получается открыть, нужно ослабить крепление нижнего патрубка и из него слить жидкость.

Результат замены

После замены крана отопителя проверьте его работу, включив вентилятор, открыв полностью заслонку забора воздуха, и открывая-перекрывая поступление охлаждающей жидкости в радиатор «печки». При перекрытии потока температура нагнетаемого воздуха должна существенно снижаться.

Если до ремонта имела место течь из крана, протрите изнутри лобовое стекло спиртовым раствором для устранения налета и просушите ковролин.

Теперь вы сможете полноценно регулировать климат в салоне, и не переживать по поводу утечки охлаждающей жидкости, по крайней мере, какое-то время.

Модернизация печки

Очень часто параллельно проведению профилактики неисправностей печки и её настройки водителя осуществляют модернизацию отопительной системы для более эффективной её работы.

Чаще всего в этих целях проводится замена штатного вентилятора и резистора изделиями от восьмёрки. Новый вентилятор отличается большим размером, за счёт чего подаётся большее количество тёплого воздуха, и салон транспортного средства быстрее прогревается. Новый вентилятор стаёт практически без доработок на штатное посадочное место. Необходимо только срезать с крыльчатки один из аэродинамических гребней. После проведения таких усовершенствований потребуется также замена штатной кнопки включения вентилятора на изделие от восьмёрки.

Иногда для более качественного обдува боковых стёкол водителя устанавливают дополнительно маленькие вентиляторы в дефлекторы. Такие доработки в комплексе с профилактическими работами обеспечат комфорт и тепло в салоне даже в самые холодные времена.
