С чего начать

Если не работает вентилятор печки ВАЗ-2107, необходимо, скорее всего, поменять моторчик. Замена вентилятора печки ВАЗ-2107 начинается с подготовки нужных ключей и отвёрток. Работать лучше в перчатках.

В первую очередь происходит снятие накладки с лобового стекла. Для этого открываем капот и начинаем снимать накладку с углов: выкручиваем гайки крепления. После гаек откручиваем саморезы по всей длине лобового стекла.

Снимаем уплотнитель, стараясь его не повредить, и убираем в сторону. Аккуратно снимаем накладку. Отсоединяем шланг от омывателя. Нам понадобится также снять накладку и жабо, для чего выкручиваем все винты под пластиковыми заглушками. Снимаем остальные накладки и утеплитель, добираясь до корпуса отопителя. Далее нам необходимо добраться до самого электродвигателя.

Причины и признаки поломки отопительного вентилятора

Список причин, по которым печной вентилятор ВАЗ 2107 может сломаться, невелик. Вот он:

• поломка лопасти в крыльчатке. Как уже говорилось выше, крыльчатка печного вентилятора на ВАЗ 2107 ненадёжна, поскольку выполнена из очень хрупкого пластика. Что ещё хуже, хрупкость этого материала повышается на холоде. Поэтому не стоит удивляться тому, что крыльчатка ломается в самый сильный мороз;

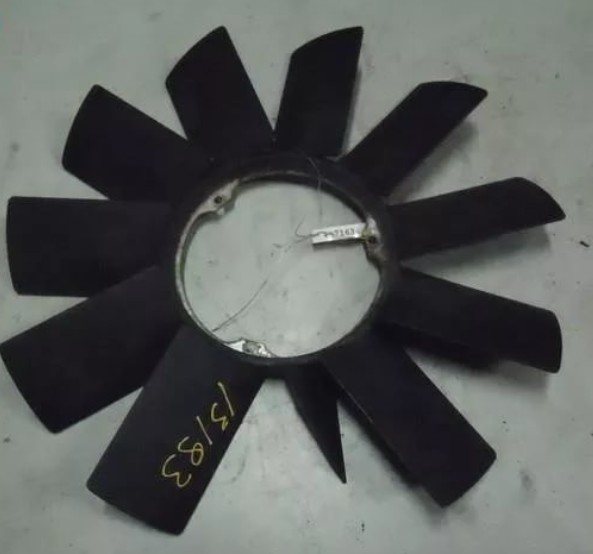

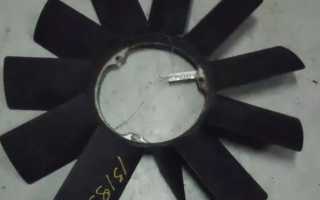

  Как правило, пластиковые лопасти в крыльчатке ВАЗ 2107 ломаются под корень

• поломка моторчика. Крыльчатка крепится на небольшом штоке, а он, в свою очередь, вмонтирован в электромотор. Как и любой другой агрегат, электромотор может выйти из строя. Обычно это происходит из-за резких скачков напряжения в бортовой сети машины. Ещё это может произойти из-за того, что моторчик просто выработал свой ресурс (обычно у него выходят из строя щётки, снимающие заряд с обмоток ротора).

  Если щётки в моторчике ВАЗ 2107 износились, вентилятор вращаться не будет

Признаки, по которым можно распознать поломку отопительного вентилятора, тоже хорошо известны. Перечислим их:

• после включения отопителя вентилятор не шумит. Это значит, что либо моторчик сломался, либо он исправен, но подача тока на него нарушена. Обычно это происходит из-за перегорания предохранителя, отвечающего за этот участок бортовой электросети автомобиля;
• вращение отопительного вентилятора сопровождается громким скрежетом или треском. Это означает, что кусок лопасти откололся от крыльчатки и бьёт по внутренней стороне печного кожуха;
• печной вентилятор вращается с громким непрерывным скрипом, который усиливается по мере увеличения оборотов. Источник скрипа — втулка в вентиляторе. Со временем она изнашивается, и на вентиляторе появляется люфт, из-за которого и возникает характерный скрип.

О смазке отопительного вентилятора ВАЗ 2107

Если коротко, смазка вентилятора на ВАЗ 2107 — занятие бессмысленное. Теперь подробнее. Все отопительные вентиляторы на ВАЗ 2107, независимо от года выпуска автомобиля, комплектуются только втулочными подшипниками. Как уже было сказано выше, втулка со временем изнашивается и начинает пронзительно скрипеть. Если люфт, возникший из-за износа втулки, небольшой, то скрип получится устранить с помощью смазки. Но это лишь временная мера, которая ни к чему не приведёт, потому что очень скоро смазка выработается, люфт увеличится, а вентилятор снова заскрипит. Поэтому единственным рациональным вариантом в этой ситуации является замена печного вентилятора новым. Причём желательно, чтобы новый вентилятор был оборудован не втулочным, а шариковым подшипником, который прослужит вдвое дольше.

Кстати, о вентиляторах с шариковыми подшипниками. В последнее время найти их в продаже стало чрезвычайно непросто. Чем это обусловлено, сказать трудно. Возможно, это связано с почтенным возрастом самой машины, которую давным-давно сняли с производства. Так что автовладельцам в поисках необходимых запчастей всё чаще приходится пускаться на самые разнообразные хитрости. К примеру, один мой знакомый водитель додумался заказать печной вентилятор… на «Алиэкспрессе»! Когда я об этом услышал, то не поверил. В ответ человек достал смартфон и показал мне аукционные лоты с вентиляторами. Откуда взялись вазовские вентиляторы на китайском интернет-аукционе — большая загадка. Но факт остаётся фактом. К слову, стоят они там всего на треть дороже отечественных. Вероятно, это доплата за доставку (хотя на сайте гордо заявлено, что доставка бесплатна). До нашей страны посылка идёт в среднем полтора месяца.

Неисправности печки

Из-за простой конструкции неисправностей в системе обогрева салона ВАЗ-2107 не так уж и много. Их делят на механические и электрические. К механическим неисправностям относятся:

• заклинивание крана подачи антифриза;
• засорение радиатора;
• обрывы тросов механизма привода;
• подтеки.

Кран и радиатор отопителя– «слабые» места в печке ВАЗ-2107. Если в зимний период кран работает часто, то с наступлением лета, он перекрывается и остается в таком положении. Из-за этого он заклинивает, и при наступлении зимы попытки его открыть приводят к обрыву тросика управления.

Видео:Отопитель на классике не работает .ВАЗ 2101-07. Ищем причину.

Заклинивший в одном положении кран «расшевелить» трудно, поэтому проще неисправный узел заменить. И перекрытие подачи антифриза сказывается и на радиаторе. Отсутствие движения жидкости длительный период (при эксплуатации авто летом, когда печка не используется) приводит к интенсивному образованию окислов внутри радиатора, которые закупоривают трубопроводы теплообменника. Из-за этого пропускная способность радиатора падает, а вместе с ней – и производительность печки.

Засоренный радиатор отопителя промывают, но если отложений много – то удалить их получиться только механическим способом, а для этого радиатор распаивают. Спаять его обратно – сложно и иногда проще заменить теплообменник, чем промыть.

Подтеки – тоже распространенная поломка. Возникают они в местах соединения патрубков, а также если в радиаторе появилась трещина. В первом случае подтек устраняется затяжкой хомутов крепления, во втором – пайкой или заменой радиатора.

К электрическим неисправностям относятся перегорание электродвигателя, обрыв цепи его питания и поломка клавиши управления.

Как заменить вентилятор или мотор отопителя печки на ВАЗ 2101 2107 на подшипнике

Замена вентилятора печки Ваз 2106

Демонтаж отопителя

После того как стечёт ОЖ и будет подготовлен необходимый инструмент, можно приступать к разборке. Проводят её в следующем порядке:

• Снимаем минусовую клемму с АКБ.
• В подкапотном пространстве ослабляем два хомута, которые крепят шланги к трубкам отопителя. При стягивании шлангов вытечет небольшое количество тосола.

• Откручиваем саморезы и снимаем резиновый уплотнитель.

• Перемещаемся в салон, откручиваем крепление полки под бардачком и снимаем её.

• Снимаем панель с часами и прикуривателем, отворачивая саморезы справа, слева и внизу.

• Отсоединяем провода от прикуривателя и часов, после чего убираем панель в сторону.

• Демонтируем внутреннюю полость бардачка, чтобы убрать в сторону правый воздуховод и обеспечить доступ к крану отопителя. Также демонтируется левый воздуховод (при полном снятии печки).

• Ключом на 7 отворачиваем болт, которым крепится тросик управления краном.

• Для частичной разборки печки потребуется демонтировать нижнюю часть корпуса. Для этого отвёрткой поддеваем металлические защёлки (2 справа и 2 слева).

• После снятия защёлок нижнюю часть тянем на себя и получаем доступ к моторчику. Если требуются работы по ремонту или замене этого узла, проводим их.

• Для демонтажа радиатора выводим его из корпуса наружу вместе с краном.

• Чтобы полностью демонтировать печку, снимаем верхнюю часть корпуса, которая крепится четырьмя болтами под ключ на 10.

• Откручиваем 2 болта крепления кронштейна управления отопителем и ослабляем винты, которые удерживают скобы крепления тяг.
• Извлекаем оставшуюся часть печки.

Видео: замена радиатора печки на ВАЗ 2107

В большинстве случаев в полном демонтаже отопителя нет необходимости. Меняют, как правило, радиатор, кран или моторчик.

Если производится только замена радиатора, совсем не лишним будет осмотреть электродвигатель и смазать его.

Сборка и установка радиатора отопителя ВАЗ 2101-2106: пошаговая инструкция

Работа вентилятора печки ВАЗ 2110

Как снять и заменить моторчик печки на ВАЗ-2107, 2105 и 2104

Итак, дорогие друзья, сегодня мы вам расскажем доступным языком как на ВАЗ-2107 добраться к моторчику печки, дабы заменить его или отремонтировать в зависимости от того, что вынудило вас его достать. Сражу отметим, что если моторчик печки на вашей семерке начал верещать на холодную, ну или визжать, то дальше это будет только усугубляться, моторчики с завода стоят втулочные, смазка ни к чему не приведет, ненадолго может и вернет вам тишину, но совсем ненадолго, так что в таком случае только замена. И в идеале замена на подшипниковый моторчик печки — уж он то точно верещать не будет. Итак, для начала нам нужно будет снять бороду на нашей семерке. Предварительно снимаем ручку переключения передач, она нам будет мешать и магнитолу вынимаем из шахты и отсоединяем разъемы. Тут у каждого индивидуально, у кого-то может и магнитолы нет.

Для начала открутим полку, тут все просто, действие в трех фото:

Для дальнейшего снятия бороды нам нужно снять панель с часами и прикуривателем, поддеваем ее с правой или левой стороны плоской отверткой и выведя из защелок тянем на себя:

Затем, отсоединяем провода от часов, прикуривателя, (для удобства сборки я бы посоветовал их пометить), убираем панельку в сторону и получаем доступ к двум гайкам, тут удобно будет воспользоваться торцовым ключиком на 10

Откручиваем гайки, не теряем шайбы, смотрим вниз, где кнопки. Там в торону, которая смотрит на задних пассажиров есть декоративная заглушка, поддеваем ее отверткой, и под ней видим два шурупа вкрученных в тонель:

Откручиваем их, отсоединяем колодки от кнопок, панель больше ничего не держит. Отодвигаем ее в сторону и получаем доступ к корпусу печки:

Теперь, отсоединяем боковые воздуховводы, аккуратно выводим их из защелок плоской отверткой (на фото видно как они защелкиваются):

Нас интересует нижняя и средняя части корпуса печки 2107, что бы их снять нужно подобраться к металлическим защелкам, их всего четыре — по две с каждой стороны, вот они:

Руками их может быть отщелкивать проблематично, рекомендуем воспользоваться отверткой, вот как на этой картинке:

После того как защелки сняты (при снятии будьте внимательны, могут «выстрелить» и улететь в неизвестном направлении), нижняя часть корпуса печки спокойно вынимается руками на себя:

Вот мы и видим наш моторчик. Сам моторчик держится в нижней части корпуса тоже на металлических двух защелках, отщелкиваем их, отсоединяем клеммы

и извлекаем наш моторчик из корпуса печки:

Вот собственно и все, сборка осуществляется в обратной последовательности, на все про все времени потрачено около 40 минут. По аналогии замена моторчика печки производится на ВАЗ-2105 и ВАЗ-2104, отличие лишь в самой бороде и ее креплениях. Чуть позже мы вам расскажем о нюансах замены моторчика печки в этих и других ВАЗовских моделях. Удачи вам на дорогах и пусть машина не ломается. Будем рады вас видеть в нашем клубе ВАЗ классики на форуме.

Модернизация отопителя

Каждый автовладелец знает, что на ВАЗ 2107 замена отопителя может быть обусловлена его плохой работой. Но не все решают менять отопитель — большинство владельцев «семерок» принимают решение разобрать, произвести ремонт, тюнинг и переделать отопитель в целом. Схем для тюнинга и ремонта — множество, но нужно учитывать, что в домашних условиях не так легко их реализовать. Без проблем своими руками можно уплотнить стыки магистралей системы с соплами, а также перераспределить потоки воздуха в соответствии с необходимостью (автор видео — ВАЗ 2101-2107 РЕМОНТ И ОБСЛУЖИВАНИЕ).

Однако, такая переделка печки не позволит улучшить микроклимат в салоне. Если вы хотите, что воздух в салоне был более теплым, понадобится увеличить объем воздушного потока с помощью нового радиатора, поскольку заводское устройство не позволит осуществить эту затею. Замена вентилятора необходима и в таких случаях. Наиболее оптимальным вариантом будет установка электродвигателя от «восьмерки».

Итак, схема ремонта и тюнинга отопительной системы такова:

1. Сначала нужно знать, как снять печку. От вас требуется демонтировать нижнюю часть конструкции, а именно кожух, поверх которого установлен вентилятор, последний можно демонтировать.
2. Сняв вентилятор, следует осторожно срезать один из так называемых гребней, подающих воздушный поток к ногам переднего пассажира и водителя. Это делается обязательно, поскольку электродвигатель от «восьмерки» значительно длиннее.
3. Демонтируется крыльчатка. Внутри этого элемента необходимо увеличить диаметр отверстия, в которое впоследствии нужно осторожно установить вал. Следите за тем, чтобы новая конструкция могла стать в место установки наиболее надежно.
4. Перед тем, как монтировать новый вентилятор, произведите диагностику его работоспособности.
5. Резистор следует заменить, поскольку именно благодаря этому элементу вентилятор будет работать значительно тише. Как показывает практика, лучше всего ставить резистор от той же «восьмерки».
6. Выключатель вентилирующего устройства также следует заменить. Когда отопительная система будет работать, на него начнет поступать другой ток. Соответственно, со временем эта кнопка может выходить из строя.

Извините, в настоящее время нет доступных опросов.

Установка

Новый электропривод монтируется в обратном порядке. Не забудьте перед установкой обязательно проверить работоспособность купленного узла. Это позволит избежать лишних действий по повторной разборке отопителя. Проверить, функционирует ли двигатель нетр

удно, достаточно подключить его к установленному на машине аккумулятору напрямую.

Производя замену вентилятора, имеет смысл также осмотреть и другие элементы системы обогрева вашей «семерки». Убедитесь, что:

• повреждений на них нет;
• герметичность не нарушена.

Особое внимание уделите кранику отопителя и радиатору. Своевременное обнаружение проблем позволит устранить их с минимальным расходом денег и времени.

Лучше с процессом познакомиться позволит это видео:

Ваз 2107 Замена радиатора печки!

Устройство печки

Конструктивно система обогрева ВАЗ-2107 состоит из нескольких элементов. Основным является радиатор – по нему циркулирует теплоноситель.

• кожух с заслонками и механизмом управления последними;
• электрический вентилятор печки;
• несколько воздуховодов;
• кран.

В устройстве рассматриваемой системы нет электроники и каких-либо сложных механизмов, что и обусловливает во многом ее надежность и простоту обслуживания.

Обогрев в 2107-й модели происходит благодаря циркуляции охлаждающей жидкости по большому контуру предназначенной для нее системы. Поступает тосол от мотора через патрубок непосредственно в радиатор печки, расположенный под приборной панелью. Интенсивность циркуляции регулирует специальный кран, подключенный тросовой тягой к рычажку, выведенному в салон.

Воздушный поток с помощью специальных рукавов распределяется по направлению к:

• центральной части салона;
• лобовому и боковым передним стеклам;
• ногам водителя и пассажиров.

На выходе воздуховоды оснащены дефлекторными решетками с заслонками, помогающими откорректировать направление струи или вообще перекрыть ей путь.

В печках ВАЗ для усиления теплообмена используется и электрический вентилятор. Находится он в корпусе обогревателя и располагается непосредственно за радиатором. У этого узла есть две скорости.

Ремонт и замена отдельных элементов системы отопления

Помимо радиатора, в систему отопления входят вентилятор с электродвигателем, кран и блок управления.

Водители, которые уже много лет сидят за рулём «Жигулей», нередко говорят, что печка ВАЗ 2107 иногда плохо греет. Самой распространённой причиной неисправностей такой системы, как печка ВАЗ 2107, является течь радиатора, а также патрубков, крана и соединений, расположенных непосредственно между ними. К этому можно добавить и сбои переключателя для режимов электровентилятора, повреждение проводов устройства или окисление их составляющих.

Марина Адулян

Электродвигатель вентилятора

Электродвигатель печки считается одним из самых слабых мест ВАЗ 2107. Это обусловлено материалом втулок, на которых вращается ротор. При износе этих втулок работа вентилятора сопровождается характерным свистом. Это происходит через два-три года эксплуатации автомобиля. Электродвигатель можно привести в рабочее состояние с помощью чистки и смазки. Однако через непродолжительное время снова появится свист со стороны вентилятора печки. Специалисты в таких случаях рекомендуют заменить штатный электродвигатель на новый — подшипниковый. В результате свист пропадёт, а надёжность узла увеличится. Процесс замены связан с определёнными трудностями, так как расположен электродвигатель в довольно труднодоступном месте. Тем не менее после установки подшипниковый моторчик гарантированно проработает несколько лет.

Кран отопителя

Кран отопителя меняется при заклинивании, протекании и в других случаях, когда его ремонт невозможен. Специалисты рекомендуют в этом случае устанавливать керамический кран.

Металлический кран отопителя обычно открывается осенью и закрывается весной. В периоды простоя он может закиснуть, покрыться накипью и просто выйти из строя. Результат может быть крайне неприятным для автовладельца. Эти недостатки отсутствуют у керамического крана. На керамике практически не накапливается накипь, и она не подвержена коррозии. В результате даже после длительного простоя кран отопителя будет находиться в работоспособном состоянии.

Блок управления

Управление системой отопления осуществляется из салона ВАЗ 2107 несколькими рычагами на панели приборов, связанными с управляемыми элементами гибкой тягой (стальной проволокой). С помощью этих рычагов можно:

• регулировать степень открытия воздушных заслонок;
• открывать и закрывать кран отопителя;
• распределять воздушные потоки между лобовым и боковыми стёклами;
• осуществлять забор воздуха из подкапотного пространства.

Кроме этого, имеется ещё и нижняя заслонка (воздухораспределительная крышка), которая управляется специальным рычагом, расположенным под панелью приборов со стороны водителя.

Таким образом, большую часть работ по ремонту, обслуживанию и замене элементов системы отопления ВАЗ 2107 любой автовладелец может выполнить самостоятельно. Кроме этого, рекомендации специалистов помогут своими руками осуществить доработку печки и сделать её работу более эффективной.

Одной из проблем по которым приходится снимать вентилятор отопителя (печки) на ВАЗовской классике, это его полный или частичный выход из строя. Вентилятор начинает громко свистеть (гудеть, шуметь, вибрировать) даже на малых оборотах работы печки и находиться в салоне автомобиля становиться крайне не комфортно. Данная операция трудоемкая, система обогрева салона на ВАЗ 2107 достаточно труднодоступная для ремонта, поэтому если вы не уверены, что сможете выполнить всю работу самостоятельно, то лучше обратиться в автосервис. Однако при должном старании, терпении и аккуратности, добраться к вентилятору и заменить его, вполне по силам и не слишком подготовленному автолюбителю.
