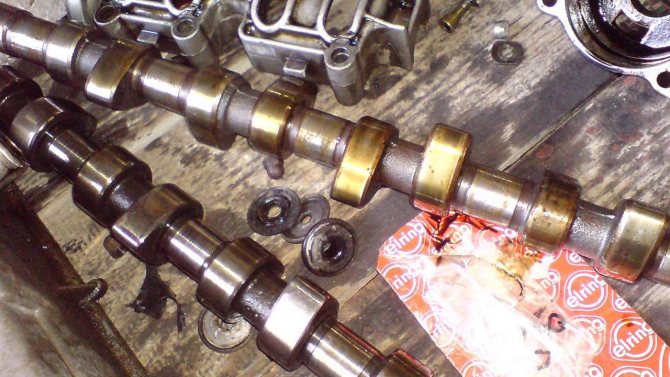

Установка распределительных валов самостоятельно

Распределительный вал является частью системы газораспределительного механизма любого двигателя. Задачей распредвала является синхронизация рабочих тактов ДВС (упорядоченное открытие и закрытие клапанов для впуска горючей смеси и выпуска отработавших газов). От него зависит работа двигателя и исправность многих запчастей автомобиля.

Распределительный вал может размещаться как сверху, так и снизу. На некоторых двигателях устанавливается два распредвала.

Содержание:

Вращение распредвала происходит путем передачи крутящего момента от коленчатого вала посредством цепной или ременной передачи. При этом угловое смещение распредвала прямо пропорционально зависит от углового смещения коленвала. Соответствие угловых смещений влияет на работу двигателя – если они не будут соответствовать друг другу, то порядок работы цилиндров будет нарушен, и как результат, ДВС не будет работать.

Принцип работы распредвала

Распределительный вал имеет особую форму: на типичном цилиндрическом валу расположены кулачки и шейки распредвала. Подшипник распредвала имеет форму втулки либо вкладыша и принудительную систему смазки.

Втулка и вкладыши распредвала

Распредвал совершает вращение вместе с коленчатым валом двигателя, но вращается в 2 раза медленней. Для вращения распредвала используются цепные, ременные, зубчатые передачи. Благодаря форме кулачков распредвала формируются фазы газораспределения, клапана открываются в нужный момент, обеспечиваются условия работы двигателя. Изменяя геометрию кулачков, можно добиться улучшения работы двигателя.

Износ распредвала — как определить визуально?

Регулировка клапанов щупом ваз 2101-2107.Супер бюджетный способ.

Рабочий цикл двигателя MeMЗ 968 от ЗАЗ 968 (1 часть)

Причины для снятия-установки распредвала на двигатель

Причин для снятия либо замены распределительного вала на самом деле не очень много:

• замена цилиндропоршневой группы;
• ремонт головки блока цилиндров;
• при тюнинге силового агрегата;
• неисправности распределительного вала.

Узнать о неисправном распределительном вале можно по характерному глухому стуку при пуске двигателя. Однако появление стука может говорить не только о неисправности распредвала, но и о неисправностях других узлов и систем автомобиля. Среди неисправностей распредвала стоит отметить следующие:

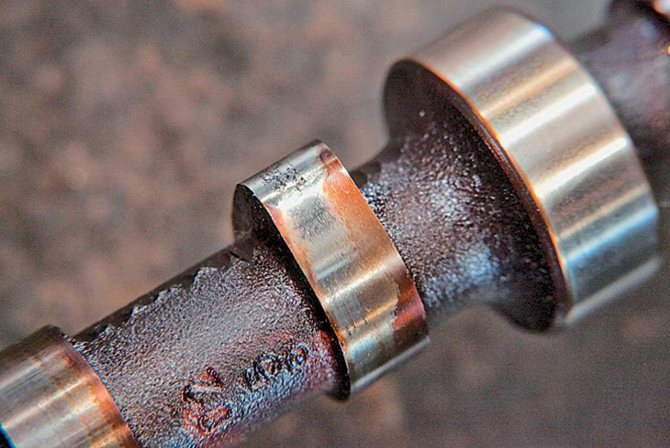

• износ, царапины или задиры на опорных шейках;
• износ посадочных мест распредвала в постели;
• деформация или трещины распредвала.

Установка распредвалов на двигателе Kawasaki ZZR 250

Функции распредвала

Распредвал – элемент ГРМ (газораспределительного механизма). Он определяет порядок тактов мотора и синхронизирует открывание/закрывание клапанов, которые подают в цилиндры воздушно-топливную смесь и отводят отработанные газы.

К моменту, когда появляется искра, оба клапана в цилиндре закрыты, а топливная смесь сжата. Во время возгорания образуется энергия, и поршень перемещается вниз. Так коленвал проворачивается и приводит в движение распределительный вал. В этот момент он открывает выпускной клапан, через который выходят отработанные в процессе горения газы.

Распредвал всегда открывает нужный клапан на конкретный промежуток времени и на стандартную высоту. Благодаря своей форме этот элемент обеспечивает стабильный цикл смены тактов в моторе.

Подробно о фазах открытия и закрытия клапанов, а также об их настройках, показано в данном видео:

В зависимости от модификации двигателя в нем может стоять один или несколько распредвалов. В большинстве автомобилей эта деталь размещена в головке блока цилиндров. Она приводится в движение за счет вращения коленчатого вала. Эти два элемента соединяются при помощи ремня или цепи ГРМ.

Чаще всего одним распредвалом оснащены двс с рядным расположением цилиндров. Большинство таких двигателей имеет по два клапана на цилиндр (один впускной, а другой выпускной). Встречаются также модификации с тремя клапанами на цилиндр (два на впуск, один на выпуск). Двумя валами чаще комплектуются двигатели, в которых на один цилиндр приходится по 4 клапана. В оппозитных двс и с V-образной формой тоже устанавливается два распределительных вала.

Моторы с одним валом ГРМ имеют простую конструкцию, что приводит к снижению стоимости агрегата в процессе изготовления. Такие модификации легче обслуживать. Их всегда устанавливают на бюджетные автомобили.

На более дорогих модификациях двигателей некоторые производители устанавливают второй вал для снятия нагрузки на вал и в некоторых моделях ДВС для обеспечения сдвига фаз распределения газов. Чаще всего такая система встречается в автомобилях, которые должны отличаться спортивными характеристиками.

Распредвал всегда открывает клапан на конкретный промежуток времени. Чтобы улучшить эффективность мотора на повышенных оборотах, необходимо изменить этот интервал (двигателю нужно больше воздуха). Но при стандартной настройке газораспределительного механизма при повышенных оборотах коленвала впускной клапан закрывается раньше, чем в камеру поступит нужный объем воздуха.

В то же время, если установить спортивный распредвал (кулачки на дольше открывают впускные клапаны), на низких оборотах двигателя есть большая вероятность, что впускной клапан откроется еще до того, как закроется выпускной. Из-за этого часть смеси попадет в выхлопную систему. Как результат – потеря мощности на низких скоростях и повышение токсичности выхлопов.

Самая простая схема для достижения такого эффекта – установить распредвал с функцией проворачивания на определенный угол относительно коленвала. Этот механизм позволяет осуществить раннее и позднее закрытие/открытие впускных и выпускных клапанов. На оборотах до 3500 он будет находиться в одном положении, а когда этот порог преодолевается, вал немного проворачивается.

На сегодняшний день с целью повышения производительности силовых агрегатов разрабатываются электромагнитные и пневматические бескулачковые системы газораспределения. Пока такие модификации очень дорогие в производстве и обслуживании, поэтому их еще не устанавливают на серийные автомобили.

Помимо распределения тактов двигателя данная деталь приводит в движение дополнительное оборудование (зависит от модификации мотора), например, масляный и топливный насосы, а также вал трамблера.

На какие неисправности указывает стук распределительного вала

В некоторых случаях при пуске холодного двигателя появляется посторонний глухой стук в клапанной крышке. Это связано с тем, что у «холодного» ДВС смазка в трущихся деталях отсутствует и после запуска моторное масло начинает смазывать трущиеся детали, в результате чего стук впоследствии пропадает.

На появление стука влияют:

• неисправность постели распредвала;
• деформация распредвала или его частей;
• естественный износ кулачков распредвала;
• неисправность системы смазки, в том числе низкое качество или несвоевременная замена моторного масла;
• неправильный процесс подачи топлива.

Определяем необходимость замены распредвала

Необходимость ремонта или замены распределительного вала можно узнать только после его дефектовки, которая возможна только при снятом распредвале и наличии специальных инструментов.

Прежде чем вынуть распредвал из постели, нужно проверить его на осевое смещение. Для этого нужно несильно стукнуть по постели и если появится стук, то, скорее всего, распредвал неисправен.

В целом, диагностику распределительного вала можно провести без специального инструмента, визуально. Однако такой способ позволяет выявить только визуальные дефекты (царапины, задиры, трещины, износ кулачков в виде «огранки»), тогда как

При помощи микрометра проверьте диаметр опорных шеек и опор корпуса распредвала. При отклонении размеров от допустимых их можно отремонтировать, но очень часто проще купить новые запчасти, так как восстановление ремонтных размеров обходится дороже.

Пока доступ к частям газораспределительного механизма открыт (снят распредвал), то обязательно осмотрите и другие его составляющие: коромысла, маслосъемные колпачки, пружины и других детали.

Конструкция распредвала

Распределительные валы изготавливаются путем ковки, цельного литья, полого литья и в последнее время появились трубчатые модификации. Цель изменения технологии создания – облегчить конструкцию для получения максимальной эффективности работы мотора.

Распредвал изготавливается в виде стержня, на котором имеются такие элементы:

Если в конструкции мотора используется один распредвал, то кулачки в нем расположены так, чтобы один комплект двигал впускные клапаны, а немного смещенный набор – выпускные. В двигателях, цилиндры которых оснащены двумя клапанами на впуск и двумя на выпуск, устанавливается два распределительных вала. В этом случае один открывает впускные клапаны, а другой – выпуск отработанных газов.

Необходимые инструменты для проведения работ

В процессе съема и установки распределительного вала потребуются следующие инструменты:

• ключи (головки) размерностью 7, 8, 10, 13, 17;
• вороток;
• динамометрический ключ;
• трещотка;
• отвертки фигурная и ударная плоская;
• молоток;
• микрометр.

Порядок замены и установки распредвала на примере «классики» Волжского автомобильного завода

Заменить распределительный вал своими руками не представляет особой сложности, но требует аккуратности и внимательности. При неправильной установке будет нарушен порядок работы цилиндров, что незамедлительно скажется на работоспособности двигателя.

Показания к замене распредвала

Следить за состоянием распредвала надо регулярно и тщательно. Его неисправность способна также вызывать масштабные поломки в самом двигателе автомобиля. Обычно распредвал начинает «хандрить» глухим стуком во время запуска двигателя. На холодных моторах шум может слышаться в зоне клапанной крышки.

Опытные водители понимают внутренний голос своей машины, быстро определяют урчание двигателя и «левые», нехарактерные шумы. Они в состоянии сразу различить негромкий и ровный звук распредвала, меняющий частоту в зависимости от оборотов ДВС. Если деталь неисправна, то это сопровождается глухими постукиваниями, напоминающими удары молотка.

О неисправности также свидетельствуют:

• ухудшение плавности хода машины;
• падение мощности ДВС;
• нестабильная работа на холостых оборотах;
• сильная вибрация мотора;
• сложный запуск в морозы.

Особое внимание уделяется сальникам распредвала — они не должны иметь разрывов, трещин или потёртостей. Осматривать надо также целостность привода. Однако по косвенным признакам определить износ распределительного вала сложно. Куда проще это сделать на снятой детали, осматривая её визуально со всех сторон. Нигде не должно быть выбоин, задиров, наплывов алюминия с подшипников. Признак несомненного износа — борозды и неровности на поверхностях коромысел и кулачков.

Проверка износа распредвала

В демонтированном состоянии распредвал также можно послушать. Для этого нужно одной рукой держать его параллельно земле, а другой — постукивать сверху. Не должно быть никаких стуков. Обязательно условие: распредвал не должен «ходить» по постели! Иначе, цепляясь за ограничитель, он будет неизбежно создавать шум, который можно ошибочно принять за неисправность.

Качественные распредвалы редко повреждаются раньше срока. А вот китайские или перепакованные в этой стране изделия имеют твёрдость раза в 1,5 ниже, чем у оригинальных. Хороший вал делается из кованной стали.

Замена сальника коленвала на ВАЗ-2114 8 клапанов

Любой автомобиль – это технически сложное устройство, в котором присутствует большое количество различных узлов и деталей. Соответственно каждая из них имеет свой срок службы, по окончании которого его необходимо заменить.

На видео ниже показан процесс замены сальник коленвала на ВАЗ-2114:

Сальник коленвала

Сегодня мы подробнее поговорим о сальнике коленчатого вала, запчасти, которая предназначена для уплотнения (герметизации – прим.) соединений в этой подвижной части двигателя, а также предотвращения протекания моторного масла. Ниже, мы подробно расскажем, как заменить этот элемент в возможно короткие сроки.

Признаки выхода из строя сальника коленвала

Самым первым и основным признаком выхода из строя сальника коленвала считается потеря его герметичности.

И если в случае с сальниками на других элементах двигателя выглядит не всё так страшно, то при наличии неисправности на коленчатом валу, масло из системы может вытекать литрами на 1000 километров пробега.

Основные причины износа

• Износ по естественным причинам, ввиду истечения срока эксплуатации.
• Заранее не правильная установка сальника, может послужить причиной возникновения трещин на её поверхности.
• Повреждения механического типа.
• Материал не оригинальный, сделан с нарушением производственных технологий.

Обратите внимание, что при увеличении расхода масла, ввиду протечек сальника коленвала, непременно под машиной будут наблюдаться следы масла, они хорошо заметны и не оставят никакого владельца без внимания.

Также подумать о наличии протечек сальника будет небольшая пробуксовка сцепления. Этот эффект может наблюдаться ввиду попадания масла на диск и корзину сцепления расположенная около КПП.

Где расположен?

Сальники коленвала расположены по двум сторонам коленчатого вала в тех местах, где он соединяется с другими узлами мотора.

• Первый, он же передний расположен прямо за шкивом, около манжеты масляного насоса.
• Второй, он же задний будет доступен только тогда, когда будет демонтирована КПП, маховик и сцепление.

Рекомендуем: Как сделать раскоксовку двигателя своими руками?

Пошаговый процесс демонтажа переднего сальника

1. Перед началом работ необходимо подготовить комплект инструментов, гаечных ключей.
2. Убедиться в том, что автомобиль установлен на ровной поверхности, а под колёса установлены противооткатные упоры.
3. Первым делом открываем капот и демонтируем защиту ремня ГРМ.

   Проводим снятие кожуха ГРМ

4. Далее выставляем метки на валах и приступаем к демонтажу ремня ГРМ.

   Совмещаем по меткам как на рисунке

   Тут тоже совмещаем

5. Ослабляем болты крепления, оттягиваем натяжной ролик и снимаем ремень со своего места фиксации. Когда будете одевать обратно, помните, что необходимо натянуть ремень ГРМ с определённым усилием.

   Демонтируем ремень ГРМ

6. Далее, переходим под автомобиль и снимаем защиту картера двигателя.
7. Затем, для того, чтобы был открыт доступ к шкиву коленчатого вала, демонтируем переднее колесо с соответствующей стороны.
8. Сейчас, когда доступ открыт, можно легко снять ремень, а затем и шкив генератора.
9. Используя специальный съёмник, или воспользовавшись двумя отвёртками с плоским жалом, снимаем шкив коленчатого вала, не забыв демонтировать вместе с ним шпонку.
   Проводить эту работу следует очень аккуратно.
10. Далее подготовив ёмкость, сливаем моторное масло.
11. Откручиваем масляный насос, в котором расположен сальник.
12. Для того, чтобы он лучше сошёл со своего места, можно воспользоваться отвёрткой.



    Старый сальник уберите в сторону.

13. На этом, работы по демонтажу сальника можно считать оконченными.

Пошаговый процесс монтажа

1. При установке новой запчасти, предварительно смазываем её маслом и используя старое кольцо или трубу такого же диаметра запрессовываем её на место.

   Для фиксации подойдёт торцевая головка.

2. Когда оно установлено и зафиксировано, производим сборку строго в обратной последовательности.

Пошаговый процесс демонтажа заднего сальника

Если при производстве работ по замене переднего сальника особого опыта не требуется, то для работы с задним, может потребоваться помощник и наиболее тщательное изучение технической составляющей автомобиля.

1. При проведении подобных работ необходимо проделать все вышеописанные пункты с 1-12.
2. Далее необходимо перейти к работе по демонтажу коробки переключения передач и сцепления.
3. Когда сцепление демонтировано, откручиваем четыре болта, которые фиксируют маховик, а затем демонтируем его.
4. Затем, когда доступ к сальнику открыт, можно демонтировать корпус, в котором он расположен, либо проводить замену непосредственно в нём.
5. Извлекаем уплотнительное кольцо с места её фиксации.

Установку новой детали и всю сборку производим в обратной последовательности.

По окончании сборки, заведите мотор и обратите внимание на наличие подтёков масла, на местах их установки.

Обратите внимание!

Когда вы будете покупать новые сальники, независимо от их предназначения, позаботьтесь о том, чтобы они подходили к типу моторного масла залитого в систему. Потому как манжеты для минерального и синтетического масла изготавливаются из разных материалов.

Когда нужно менять передний сальник коленвала? Только в том случае он меняется, когда сальник потёк, а потечь он может только в некоторых случаях, первый случай это он порвался, второй случай это когда от времени резина приходит в негодность и трескаться начинает, ну и последний третий случай, случается реже всего, но всё же бывает, это выдавливание сальника из своего посадочного места (В этом случае он 100%!подлежит замене на новый, так как после выдавливания, он деформируется сильно об шкивы и повторной установки подлежать уже не будет), а произойти это может только по одной причине, а именно, избыточное давление в системе смазки, поэтому если загорается у Вас на комбинации приборов лампа давления масла, то уже данный автомобиль эксплуатировать не в коем случае нельзя, данная лампа (Указана на фото ниже) как раз и может говорить о том, что в системе смазки избыточное давление или наоборот, недостаточно его.

Примечание! Понять что течёт именно передний сальник коленвала довольно таки не легко, всё везде щупать придётся, особенно в том месте где этот самый сальник расположен, для большей достоверности возьмите фонарик, заведите автомобиль и смотрите в том месте где этот сальник расположен, нет ли следов подтёков, как правило если сальник изношен, а двигатель заведён, всё моторное масло сквозь него будет под давление выплёскиваться и если хорошо присмотритесь, то 100%!это увидите и поймёте!

Как заменить передний сальник коленвала на ВАЗ 2113-ВАЗ 2115?

Примечание! Перед заменой сальника, убедитесь что именно в нём проблема и она не вызвана системой вентиляции картерных газов, просто данная система со временем загрязняется и через сальники масло выдавливаться начинает, более подробно узнать о том как систему вентиляции картерных газов чистить надо, Вы можете узнать в статье, под названием: «Очистка системы картерных газов на ВАЗ 2114», в ней всё подробно расписано!

1. Чтобы снять сальник, будет нужно снять ремень ГРМ в начале со шкивов со всех (Как это сделать, мы уже писали в статье под названием: «Замена ремня ГРМ на автомобилях ВАЗ»), а когда его не будет, двумя небольшими отвёртками аккуратно поддеть зубчатый шкив коленвала придётся (см. фото 1) и за этим шкивом то Вы и найдёте сразу же сальник, вытаскивается он не тяжело, достаточно отвёрткой его подковырнуть и вынуть из посадочного места (см. фото 3), но на коленчатом валу стоит ещё металлическая шпонка (см. фото 2, она стрелкой указана), Вы перед снятием сальника, либо её тоже отвёрткой аккуратно подденьте и снимите, либо следите за ней, так как она упасть может и потеряться (При утери данной шпонки, приобретите обязательно новую в автомагазине, без неё ставить шкив не в коем случае нельзя, т.к., она удерживает шкив от проворачивания), всё, про снятие закончили говорить, теперь про установку, она выполняется не сложно, главное сальник смазать тем моторным маслом которое в двигатель автомобиля залито на данный момент, смазывать нужно не весь сальник, а только его рабочую кромку (Эта та, которой сальник на сам вал садиться, смазывается для того, чтобы его легче заправить можно было), после смазки приступаем к установки, берётся небольшой отрезок трубы или накидная головка подходящего диаметра и с их помощью, сальник во внутрь запрессовывается (см. фото 4), карандашом тонким но не слишком острым, после установки, сальник под заправить можно, просто в тех углах где он не до конца сел, нажмите по сильнее и проверьте хорошо ли сальник установился.

Примечание! При установки нового сальника, не ошибитесь, вить у него две стороны и его Вы не установите как хотите, вернее установите, но смазка через него протекать будет, в общём у сальника есть передняя сторона на ней ещё пружинка присутствует которая указана буквой Б и задняя, так вот передний он должен быть во внутрь заправлен, а задняя наружу направлена быть должна, более подробно правильную установку смотрите на фото 4 выше!

2. После проделанной работы, оденьте все шкивы на свои места, все шпонки, ремень ГРМ так же на место поставьте (Желательно новый купить, чтобы по 100 раз не лазать и не менять ремень), отрегулируйте его натяжение при помощи натяжного ролика (Как это всё сделать, мы уже говорили в статье по замене ремня ГРМ, поэтому там всё смотрите) и заводите автомобиль, первым делом обратите внимание на то место, где Вы сальник ставили, если подтёков нет, то уже хорошо, добавьте моторного масла в двигатель до отметки MAX, поездите некоторое время если масло не будет уходить быстро, то значит сальник установлен верно и через него ничего не подтекает.

Рекомендуем: Проверка помпы на двигателе автомобиля

Примечание! Если после замены сальника течь не прекратиться, то значит он либо был неверно установлен, либо дело всё не в нём а в системе смазки к примеру (Давление в ней больше)!

Дополнительный видео-ролик: Ознакомьтесь с поучительным ролик, в котором объясняется подробно процесс замены сальника, который размещён чуть ниже:

Vaz-Russia.ru

На любом автомобиле сальники коленвала герметизируют технические отверстия в двигателе, с одной стороны, не давая проникнуть внутрь грязи, с другой – препятствуя течи масла. Негерметичность сальников проявляется в потеках масла на корпусе блока цилиндров со стороны ремня ГРМ или задней части двигателя. Замена сальников коленчатого вала считается одним из самых сложных видов ремонта ВАЗ 2114. Для установки переднего приходится снимать ремень ГРМ, заднего – коробку передач. В автосервисах такой ремонт обходится недешево, но без ямы и помощника проведение процедуры практически нереально.

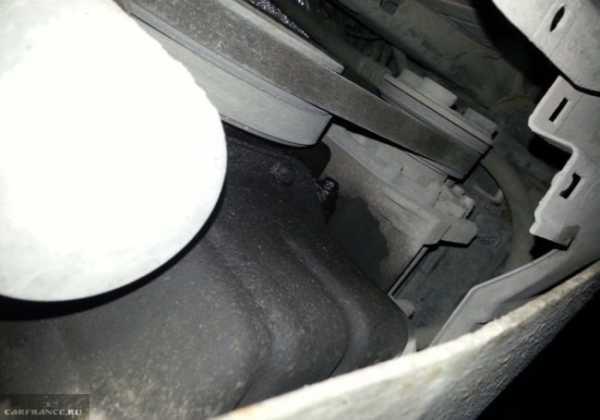

Признаки негерметичности сальника коленвала

Основной признак, по которому обычные владельцы ВАЗ 2114 и малограмотные сервисмены «приговаривают» сальники, — это течь масла. Действительно, замасленный поддон и блок со стороны ГРМ – признак течи переднего сальника, а потеки в районе маховика – заднего. Но есть два «но».

Во-первых, течь масла может быть вызвана и другими причинами, а, во-вторых, негерметичность сальников может быть следствием более серьезной неисправности.

Среди распространенных причин течи масла в районе сальников:

1. Датчик давления масла или кронштейн масляного фильтра: масло может капать с них на привод и разлетаться вокруг.
2. Течь с заглушки масляного канала под кожухом ГБЦ.
3. Течь с сальника распредвала.
4. Особенность ВАЗ 2114 с мотором на 8 клапанов: отверстие первой с передней стороны двигателя шпильки коллектора проходит сквозь масляный канал. При замене прокладки на впуске эту шпильку нужно смазывать герметиком, иначе появится течь.

Часто проблемы с сальниками являются симптомами других неисправностей. Если вскоре после замены течь появляется снова, дело может быть в некачественной расходке, а может быть результатом следующих проблем:

1. Забит сапун (актуально для двигателей ВАЗ 2114 с большим пробегом – более 200 тысяч километров), и сальник выдавливается картерными газами. Нелишним при замене будет снять клапанную крышку и прочистить фильтрующую сетку.
2. Залегли кольца. Еще одна причина выдавливания масла через сальник. В этом случае дополнительными признаками будут неровная компрессия и течи масла с проверочного щупа.
3. При люфте распредвала сальник может выдавливаться самим валом при нажатии сцепления. Один из самых печальных случаев: выход – капиталка двигателя.

Еще одной причиной течи с сальника может быть заливка низковязкостного масла. Соблюдайте рекомендации завода-изготовителя по маслам для ВАЗ 2114.

В любом случае вместе с заменой сальников лучше проверить состояние узлов, с которыми может быть связана их негерметичность.

Процесс замены

Замену переднего сальника при наличии некоторых автослесарных навыков можно выполнить самостоятельно.

Алгоритм таков:

• снять защитные крышки картера и ГРМ;
• совместить метки зажигания, чтобы не сбить работу механизма газораспределения;
• снять ремень ГРМ;
• демонтировать шкив и убрать ремень генератора;
• снять шкив коленвала (понадобится съемник, не забудьте его приобрести);
• удалить маслонасос (предварительно слить масло);
• оценить состояние сальника (он может быть «дубовым» от времени или, наоборот, размякшим от масла);
• запрессовать новый сальник головкой подходящего размера.

Замена заднего сальника чрезвычайно трудоемкий процесс, который сопутствует проверке состояния важных узлов автомобиля – коленвала и деталей сцепления.

Настоятельно рекомендуем менять задний сальник коленвала на ВАЗ 2114 в нормальном автосервисе.

Процесс замены заднего сальника коленвала таков:

• разделить двигатель и КПП;
• снять сцепление и маховик;
• вытащить старый сальник и запрессовать новый.

Попутно проверяем вал на люфт, изучаем состояние сцепления, после сборки двигателя стоит убедиться и в проходимости сапуна.

После замены понаблюдайте за работой автомобиля на холостых, убедитесь в отсутствии течей. Некоторое время постарайтесь не усердствовать с избыточным раскручиванием двигателя. Сальникам требуется время, чтобы «привыкнуть» к температурному режиму. Из-за высокого давления масла в системе их может выдавить снова.

Схема привода распредвала

При этом процедура отличается в зависимости от того, о каком именно сальнике идет речь — переднем или заднем. О каждом из них расскажем отдельно.

Замена переднего

Для выполнения данной процедуры на вашем автомобиле ВАЗ 2114 вам потребуется минимальный набор инструментов, куда входит:

• Торцевая головка на 10 миллиметров;
• Гаечный ключ на 10 миллиметров;
• Оправка;
• Отвертка.

Поддеваем отверткой

Работа по замене выполняется в следующей последовательности.

1. Демонтируется масляный насос с автомобиля. Сделать это не сложно, и самостоятельно вполне возможно.

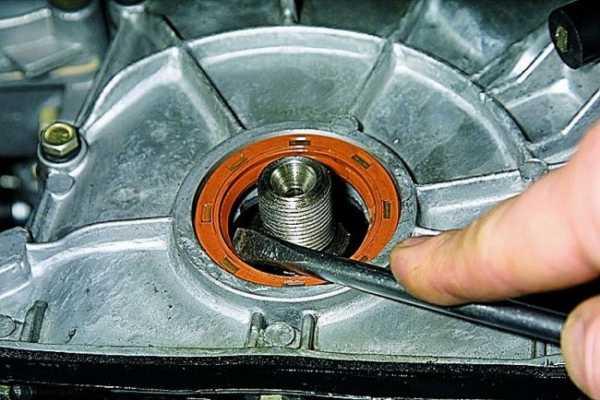

2. Далее из крышки этого самого масляного насоса извлекается сальник. Здесь вам потребуется тонкая отвертка, которой устройство поддевается и тем самым вынимается.
3. Новый элемент запрессовывается при помощи оправки, наружный диаметр которой должен составляет около 41 миллиметра. При этом рабочая кромка должна быть направлена внутрь.
4. Возвращается на место масляный насос.

Рекомендуем: Как отремонтировать трубки автокондиционера своими руками

Замена заднего

Следует отметить, что диски сцепления могут замасливаться из-за возникновения течи через сальник первичного вала коробки переключения передач, либо из-за заднего сальника коленвала.

Запахи у масла из двигателя и трансмиссии разные, потому многие опытные специалисты могут за счет запаха определить, с каким именно элементом возникли проблемы.

Менять задний сальник на деле несколько сложнее, нежели передний. Но это не отнимает того факта, что работу все равно более чем реально выполнить своими руками.

В разобранном состоянии

Следуя инструкции шаг за шагом, замена сальника коленвала на ВАЗ 2114 станет для вас достаточно простым мероприятием, которое пополнит ваш багаж опыта по самостоятельному ремонту автомобиля.

1. Отключите минусовую клемму с аккумуляторной батареи вашего ВАЗ 2114.
2. Сделайте пометки расположения маховика относительно коленвала, после чего демонтируйте его.
3. Далее снимается задний щиток картера сцепления с направляющих втулок.
4. Следующий шаг — демонтаж восьми болтов, которые отвечают за фиксацию сальника.
5. Так вы сумеете снять держатель.
6. Сальник выпрессовывается из своего держателя.
7. Новый элемент устанавливается на место старого до упора. Здесь вам вновь потребуется оправка. Ее наружный диаметр составляет 99 миллиметров. Запрессуйте элемент таким образом, чтобы он рабочей кромкой был направлен внутрь.
8. Чтобы запрессовка выполнялась проще, на посадочной кромке элемента делается фаска с помощью надфиля. Альтернативный инструмент для фаски — это наждачный круг небольшого размера.
9. Теперь меняем прокладку, которая наверняка порвалась на держателе. Даже если старая прокладка выглядит нормально, настоятельно рекомендуем заменить ее на новую.
10. Прокладка приклеивается специальной смазкой густой консистенции. Это обеспечит прочность ее удержания, а также дополнительную герметичность соединения.
11. Рабочая кромка впрессовываемого сальника обрабатывается обычным моторным маслом, как и в случае с передним.
12. Аналогичной обработке подвергается фланец коленвала.
13. Крепежи масляного картера мотора к блоку цилиндров необходимо будет немного ослабить. Для этого достаточно сделать 2-3 оборота на каждом из 14 болтов, на которых удерживается картер.
14. Во время установки держателя рабочая кромка нового сальника аккуратно заправляется на фланец коленчатого вала. Вооружитесь с данной целью деревянной палочкой, но не используйте металлические предметы.
15. Закрутите обратно болты держателя.
16. Заверните назад крепежные болты картера мотора.
17. Поставьте задний щиток картера сцепления обратно на направляющие втулки.
18. Согласно нанесенным ранее местам, монтируйте на своем место маховик, КПП и сцепление. Чтобы крепежные болты маховика обладали высоким качеством сцепления и надежности, предварительно нанесите на их резьбовую часть герметик.

Очевидно, что выполнить замену сальников коленвала на автомобиле ВАЗ 2114 вполне реально своими руками. Процедура требует аккуратности и последовательности действий. Плюс не забывайте применять новые автозапчасти высокого качества, чтобы спустя короткий промежуток времени не пришлось всю процедуру проводить заново.

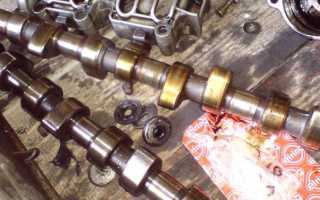

Замена на новый или восстановление старого распредвала

Повреждения всегда анализируются. По царапинам и задирам на опорных шейках, трещинам и деформациям, эксперты определяют степень износа. Обязательно исследуется область посадки узла в постели. Измеряются размеры шеек и опор корпуса — используется микрометр. Если повреждения сильные, а отклонения в диаметрах большие — проводить ремонт нецелесообразно. Восстановить в таком случае деталь будет сложно, это обойдётся гораздо дороже.

Когда дефекты незначительны — например, выработка вала слабо выражена, царапины на поверхности под сальники небольшие, проводится ремонт. В данном случае отлично поможет шлифовка поверхностей и установка новых сальников с небольшим осевым сечением.

Одна из самых частых неполадок распредвалов — это изнашивание кулачков. Дефект этот проявляет себя обычно характерным стуком внутри мотора при запуске на «холодную». Если игнорировать первоначальные симптомы, проблема усугубится. Возрастёт шум, появится металлический лязг уже не только на стадии пуска, но и в процессе движения.

Причинами раннего износа кулачков являются:

• засорение маслофильтра;
• заправка некачественным автолом;
• частый перегрев силовой установки — металл кулачков от этого начинает «вести»;
• низкий уровень смазки;
• ошибочно выставленный зазор клапанов;
• неправильно установленные фазы ГРС.

Вторая частая неисправность — дефекты шеек опоры. К ним относят задиры, царапины, различные потёртости. Опорные элементы также прогибаются, трескаются, изменяют начальную форму. Нарушения мелкого типа вызываются естественным износом или некачественным составом моторного масла. Они легко устраняются шлифовкой и одновременной очисткой внутренних деталей автомобильного мотора — цилиндров, поршней, колец. Одновременно маслонасос и система охлаждения ДВС подвергаются тщательной диагностике, некорректная их работа исправляется.

Искривление опорных шеек определяется не визуально, а на специальном оборудовании. Существует допустимая степень искривления, которая определяется величиной 0,05 мм (для легковых авто).

Значительные дефекты шлифовке не поддаются, поэтому распредвал заменяется новым. Однако крайне важно суметь выявить причину, которая привела к износу. В противном случае, проблема повторится. Как правило, кулачки и опоры часто ломаются, изнашиваются раньше срока в экстремальных условиях. Когда автомобиль эксплуатируется чаще нормы, попадает в ДТП и различные столкновения.

Инструменты для замены распредвала

Наличие данных инструментов упростит процедуру:

• набор ключей и головок, включая трещотку;
• комплект отвёрток — обязательна шлицевая отвёртка для работы с сальником или пинцет;
• микрометр;
• вороток для зажима и вращения;
• динамометр — гаечный ключ для затяжки резьбовых соединений с точно заданным моментом;
• монтировка;
• съёмник и оправка для запрессовки;
• молоток.

Обязательно подготавливается перед заменой ремкомплект, включающий помимо самого изделия: вкладыши, сальник, болты крепления. Если система с гидрокомпенсаторами, то нужно заменить и эти детали.

Инструкция: снятие и установка распредвала

Перед демонтажем распредвал проверяется на осевое смещение. Надо не очень сильно стукнуть по постели и прислушаться. Если деталь стучит, неисправность подтверждается. Снимается деталь в следующей последовательности:

• ослабить хомут, отделить трубку сапуна от воздушного фильтра;
• вытащить шланг воздушного фильтра;
• скинуть трос подсоса;
• изъять привод газовой заслонки;
• вытащить клапанную крышку, открутив восемь гаек — они соединяют деталь с блоком цилиндров;
• установить распределительный вал в конец сжатия цилиндра номер 4;
• ослабить гайку натяжителя цепи распредвала, уперев монтировочную лопатку в башмак и крепко зафиксировав шток — если ослабить не получается, натяжной механизм полностью снять;

ослабление цепи распредвала

• отогнуть контршайбу и вывернуть болт крепления шестерни, освободить звёздочку распределительного вала — перед этим рычаг коробку передач поставить на четвёртую передачу, чтобы избежать проворачивания распредвала;
• снять цепь, подвесить её на проволоку;
• открутить фиксаторы постели к головке блока цилиндров, действуя в шахматном порядке;

Снятие и установка распределительных валов и толкателей клапанов Toyota Land Cruiser

Снятие и установка распределительных валов и толкателей клапанов

Прежде чем приступать к выполнению процедуры, приготовьте два болта 6 * 10 мм длиной 16 – 20 мм.

Компоненты клапанного механизма

1 — Крышка правой головки цилиндров 2 — Крышка левой головки цилиндров 3 — Уплотнительное кольцо направляющей трубки свечной ниши 4 — Уплотнительная прокладка 5 — Маслопровод 6 — Правый выпускной распределительный вал 7 — Крышка подшипника распределительного вала 8 — Левый впускной распределительный вал 9 — Пружина шестерни распределительного вала 10 — Правый впускной распределительный вал 11 — Стопорное кольцо 12 — Волнистая шайба 13 — Подпружиненное зубчатое кольцо 14 — Сальник распределительного вала 15 — Проушина двигателя

16 — Левый выпускной распределительный вал 17 — Правая головка цилиндров с выпускным коллектором 18 — Прокладка правой головки 19 — Прокладка левой головки 20 — Левая головка цилиндров с выпускным коллектором 21 — Кронштейн крепления проводки двигателя 22 — Пробка корпуса распределительного вала 23 — Сегментные пробки 24 — Свеча зажигания 25 — Проводка двигателя 26 — Разъем лямбда-зонда (датчик 1, блок 2) 27- Разъем лямбда-зонда (датчик 1, блок 1) 28 — Уплотнительное кольцо 29 — Щуп измерения уровня двигательного масла 30 — Болты головки цилиндров

Порядок выполнения

4. Совместите сервисные отверстия, разворачивая рожковым ключом распределительный вал за его шестигранную часть. Заблокируйте подпружиненное зубчатое кольцо на ведомой шестерне при помощи сервисного болта, болт продевается в отверстие в кольце и вворачивается в приемное резьбовое отверстие в шестерне (обратитесь к иллюстрации параграфа 3). Ввиду того, что осевой люфт распределительных валов минимален, старайтесь при извлечении постоянно удерживать сборки в горизонтальном положении, малейший перекос может привести к появлению трещин в головке в районе расположения шестерен. Прежде чем извлекать вал, удостоверьтесь, что усилие, развиваемое торсионной пружиной, полностью скомпенсировано при помощи сервисного болта. 5. Установите метку на шестерне распределительного вала примерно в 10° (обратитесь к иллюстрации параграфа 3). Действуя строго в определенном порядке (обратитесь к сопроводительной иллюстрации), в несколько приемов (по 1/4 оборота за подход) ослабьте болты крепления крышек подшипников распределительных валов настолько, чтобы появилась возможность выворачивания болтов вручную. Для крепления крышек используются болты разных размеров – не перепутайте их при установке. 6. Снимите маслопровод, крышки подшипников и осторожно, стараясь не перекашивать, извлеките распределительные валы из головки цилиндров. 7. Действуя в аналогичной манере, извлеките распределительные валы из второй головки цилиндров с учетом того, что точечные метки на распределительных валах надо совместить (обратитесь к сопроводительной иллюстрации). 8. Складывайте снимаемые с двигателя компоненты строго в организованной манере, гарантирующей возможность установки их при сборки на свои прежние места. На данном этапе могут быть при помощи магнита извлечены регулировочные шайбы толкателей клапанов, которые при сборке также должны быть установлены строго на свои прежние места. 9. Для демонтажа сборки шестерни зажмите выпускной распределительный вал за лыски в тиски с мягкими губками. 10. При помощи штифтового ключа разверните зубчатое кольцо по часовой стрелке таким образом, чтобы снять развиваемое пружиной усилие с сервисного болта (обратитесь к сопроводительной иллюстрации), затем выверните последний, отпустив кольцо. При отсутствии под рукой штифтового ключа проденьте в свободное отверстие в зубчатом колесе второй сервисный болт, и, используя его в качестве опоры, разверните колесо при помощи отвертки. 11. При помощи специальных плоскогубцев снимите фиксирующее сборку шестерни стопорное кольцо (обратитесь к сопроводительной иллюстрации). 12. Снимите с цапфы вала волнистую шайбу, зубчатое кольцо и торсионную пружину (обратитесь к сопроводительной иллюстрации). Проследите, чтобы компоненты снятые с левого вала складывались отдельно от компонентов с правого. Порядок выполнения 1. Визуально оцените состояние рабочих поверхностей кулачков и подшипниковых шеек валов. Обращайте внимание на царапины, каверны, следы перегрева и т.п. особое внимание следует уделить состоянию слоя поверхностной закалки кулачков. При помощи микрометра измерьте высоту кулачков. 2. Микрометром же измерьте диаметры каждой из подшипниковых шеек обоих распределительных валов. Измерение производите в нескольких точках, разнесенных как по длине шейки (на предмет выявления конусности), так и по образующей каждого сечения (на предмет выявления овальности). Запишите полученные результаты. Измерьте внутренний диаметр подшипников распределительного вала нутромером и запишите результаты измерений. Вычислите зазор, вычитая значение диаметра шейки из значения диаметра ее подшипника. 3. Установите распределительный вал на призмы и измерьте с помощью циферблатного измерителя биение средней шейки. Сравните результаты проверок с требованиями Спецификаций, в случае необходимости замените изношенный вал. Порядок выполнения 8. Установите крышку до того, как герметик застынет. Установка передней крышки определяет упорный зазор распределительного вала. 9. Установите остальные крышки строго на свои прежние места (в соответствии с цифровой маркировкой), проследите, чтобы стрелочные метки были развернуты остриями в сторону привода ГРМ (обратитесь к сопроводительной иллюстрации). 10. Установите новый сальник распределительного вала. 11. Смажьте резьбовые части болтов D и E. Действуя в строго определенном порядке (обратитесь к иллюстрации параграфа 9), в несколько приемов (по 1/4 оборота за подход) затяните в несколько подходов болты крепления крышек с требуемым усилием. 12. Выверните сервисный болт. 13. Действуя в аналогичной манере, установите распределительные валы левой головки цилиндров с учетом того, что точечные метки на распределительных валах надо совместить (обратитесь к сопроводительной иллюстрации): установка передних крышек подшипников. 13. Установка остальных крышек подшипников (обратитесь к сопроводительной иллюстрации). 14. Проверьте клапанные зазоры (см. Главу Настройки и текущее обслуживание автомобиля) 15. Установите газораспределительный ремень (см. Раздел Снятие, проверка состояния и установка газораспределительного ремня и зубчатых колес привода ГРМ). 16. Перед установкой крышек головок цилиндров удалите с них и с сегментных пробок старый герметик. Нанесите на место стыка клапанной крышки с крышкой подшипника №1 распределительного вала новый герметик. Нанесите герметик в центральную канавку сегментных пробок и установите их в головку цилиндров. Установите новые прокладки крышек головок цилиндров, проверьте состояние уплотнителей под болтами крепления крышек и установите крышки головок цилиндров. 17. Дальнейшая установка производится в порядке, обратном порядку демонтажа компонентов. 18. Запустите двигатель и проверьте его на наличие признаков развития утечек. Видео про «Снятие и установка распределительных валов и толкателей клапанов» для Toyota Land Cruiser 2UZ-FE. Замена ремня ГРМ. УСТАНОВКА ГОЛОВКИ БЛОКА ЦИЛИНДРОВ 3S-FE + РАСПРЕДВАЛЫ |Замена двигателя — часть 6| (Toyota Vista) 1GR-FE сетки VVTI + устанавливаем метки ГРМ Источник Adblock detector

Примерная стоимость замены в автосервисе

Как видим, замена распредвала проводится своими руками, в условиях домашнего гаража. Никакого специального оборудования иметь не нужно. С другой стороны, это вмешательство в конструкцию двигателя, что при неудачной попытке может вывести из строя силовой агрегат. Один из признаков неправильной работы — после замены распредвала двигатель начинает троить. Поэтому, чтобы не доводить до капитального ремонта и крупным затратам, многие автовладельцы доверяют процедуру автосервисам.

Цена замены распредвала начинается примерно от 4000 рублей. Если нужно только заменить сальник, в СТО возьмут такую же сумму. Замена датчика вала обходится в 500 рублей. Замена цепи ГРМ легкового автомобиля, оснащённого 4-цилиндровым мотором, оценивается обычно в 6-7 тыс. рублей. На внедорожниках и кроссоверах данная процедура стоит больше — 10-11 тыс. рублей.

Распредвал устанавливают чаще в верхней части головки блока цилиндров, но встречаются системы также с нижним расположением. Последний вариант встречается преимущественно на старых машинах или автомобилях со слабыми моторами. Верхнее расположение элемента, напротив — визитная карточка мощных ДВС с высокими рабочими оборотами.

Источник

Для чего нужна разрезная шестерня распредвала? Методика настройки

• Для чего нужна разрезная шестерня?
• Методика настройки на двигателе ВАЗ 2108 – 2110 8V
• Методика настройки на двигателе ВАЗ 2110-2112 16V
• Методика настройки на двигателе ВАЗ ‘классика’ 8V

Соблюдение эффективных фаз газораспределения обеспечивает оптимальные характеристики силового агрегата. Разрезная шестерня распредвала дает возможность не ослабляя натяжения ремня ГРМ, изменить положение распредвала относительно коленвала. Причем шаг настройки калибруется на десятые доли градуса.

Для чего нужна разрезная шестерня?

Мощность и крутящий момент двигателя определяются: рабочим объемом, проходными сечениями каналов и длиной систем впуска и выпуска, фазы газораспределения (далее — ФГР) — периодами открытого и закрытого состояния клапанов, выраженные в градусах поворота коленвала относительно верхней и нижней мертвых точек (ВМТ и НМТ). ФГР обычно изображают в виде круговых диаграмм.
Монтаж разрезанной шестерни рекомендуется по 2 причинам:
1. При крупносерийном производстве двигателей отклонения размеров деталей от заданных чертежей неизбежны. За счет отклонения размеров деталей механизма газораспределения и кривошипно-шатунного механизма, фактические ФГР двигателя одной модели могут отличаться от номинальных до ±10° по коленвалу, что составляет погрешность в пределах одного зуба на шестерне.

Для компенсации такой погрешности практикуется установка разрезанной шестерни, позволяющей изменить положение ее зубчатого венца относительно ступицы с шагом 0°, в отличии от заводской сплошной шестерни, которая фиксируется только в одном положении и отойти от него можно лишь на зуб вперед или назад с шагом 17° по коленвалу. Как следствие — заметная потеря в мощности и моменте вместо предполагаемой прибавки.

2. Применение тюнинговых и спортивных распредвалов с увеличенным подъемом кулачков и измененным профилем. Установка такого вала со стандартной шестерней дает прибавку по мощности и моменту. Настройка такого на эффективные ФГР при помощи разрезанной шестерни добавляет еще 3% по мощности.

Методика настройки на двигателе ВАЗ 2108 – 2110, 8 клапанов

1. Берем разрезную шестеренку (шкив) и помечаем на ней (на неподвижной и подвижной частях) стандартную метку, сравнивая со стандартной шестерней (шкивом) распредвала.
2. Монтируем разрезанную шестерню на распредвал, надеваем ремень ГРМ на шестерню. Проверяем совпадение установочных меток на шкиве распределительного вала и задней крышки ремня, а также находится ли метка на маховике (в люке картера сцепления) против среднего деления шкалы.

3. Контролируем впускной и выпускной клапан 4 цилиндра по перекрытию: при грамотно выставленных фазах впускной и выпускной клапан должны быть открыты на определенную величину, заданную при проектировании вала(для равноподъемных валов клапаны, как правило должны быть открыты на равную величину). Если требуемого перекрытия нет, то ослабляем наружные болты шестерни и поворачиваем распредвал относительно внешней части шестерни, выставляя его. Таким образом получаем нулевое (оптимальное) положение распределительного вала.

4. В зависимости от того, что хотим получить, можно произвести дополнительную коррекцию фаз газораспределения методом контрольных поездок.

1. Поворачивая распредвал относительно коленвала по ходу вращения (на опережение) , увеличиваем начальный угол открытия впускного клапана до ВМТ и уменьшаем угол газодинамического наддува (запаздывание закрытия впускного клапана до НМТ), улучшая тем самым тягу на нижних и средних оборотах.
2. Поворачивая распредвал относительно коленвала против хода вращения (на запаздывание) увеличиваем угол газодинамического наддува, дозаряжая цилиндры на высоких оборотах и получая дополнительную мощность.
3. Практика показывает, что «играя фазами» не стоит уходить от точки перекрытия в +_ больше, чем на 1/3-1/2 зуба по шкиву, что соответствует 3-4 градусам по распредвалу.
4. При корректировке фаз ГРМ на карбюраторных автомобилях, не забывайте каждый раз после вращения распредвала, выставлять заново начальный угол опережения зажигания, т.к. трамблер с распределительным валом имеет жесткую связь через муфту датчика распределителя зажигания.

Источник
