Основной причиной неисправности является банальный механический износ. Любой сальник-уплотнитель по своей природе является расходником — через определенный период времени он начинает разрушаться, так как изготовлен из эластичного материала.

Неисправность может проявлять себя в виде изменения формы, разбухания, появления рубцов, разрыва или выкрашивания материала, из которого изготовлен расходник. Еще одним проявлением неисправности может быть полное выдавливание манжеты из посадочного гнезда.

Еще причинами проблем с сальником распредвала является неправильный подбор расходника, брак в производстве или неверная установка. В этих случаях сальник также не выполняет свои функции и нуждается в замене.

Руководство по замене

Если установлено, что двигатель стучит из-за манжет, то необходимо их заменить.

В этом видео показывается, как устранить биение распредвала и заменить прокладку.

Инструменты

Для ремонта потребуется минимальный набор инструментов:

• накидной ключ на «17»;
• головка с удлинителем на «10»;
• шлицевая (плоская) отвертка;
• оправка для манжеты;
• молоток.

Покупать новый расходник лучше оригинальный, от этого зависит, сколько он прослужит.

Этапы

Процедура замены сальника распредвала на ВАЗ2109 состоит из двух этапов: снятия и установки. При снятии деталей следует запомнить порядок, чтобы соблюдать его при сборке.

Снятие

1. В первую очередь следует отключить питание автомобиля, сняв минусовую клемму с аккумулятора.
2. Далее нужно выставить положение поршня в первом цилиндра в ВМТ такта сжатия. Для этого следует выставить метки на коленвале и распредвале.
3. Теперь, ослабив затяжку болта крепления распредвала и натяжной ролик, можно снять ремень ГРМ.
4. Затем выкручиваем болт и снимаем шкив распределительного вала и шпонку.

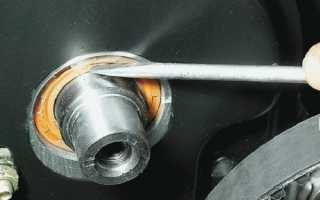

5. С помощью отвертки или шила вынимаем сальник распредвала.

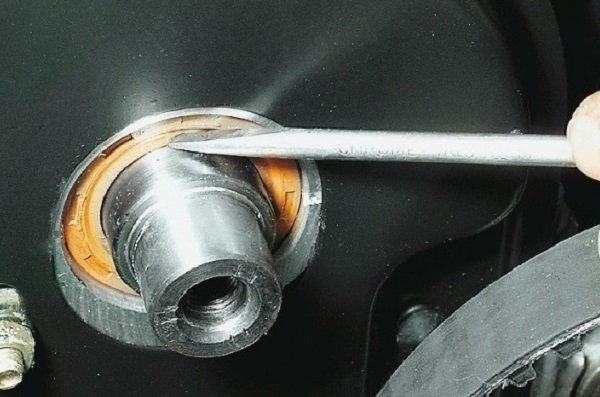

Момент вынимания манжеты распредвала отверткой

Установка

1. Перед тем как устанавливать новый расходник, нужно смазать его кромку моторным маслом.

Манжета распределительного вала

• Устанавливается деталь рабочей кромкой к ГБЦ. Затем необходимо отверткой заправить кромку резинового кольца на распредвале.
• После установки прокладку нужно забить с помощью молотка и оправки соответствующего диаметра до упора.
• После установки манжеты следует убрать все масляные пятна, чтобы впоследствии было видно подтеки.
• Далее в обратном порядке устанавливаются раннее снятые детали.

После окончания ремонта следует завести мотор и проверить его работу: не должно быть слышно никаких стуков, посторонних звуков.

Если двигатель стучит, значит нужно искать причину стука и устранять неполадку, возможно, нужно выполнить затяжку болтов.
