Прежде всего, обращаем ваше пристальное внимание на тот факт, что понятия «нумерация цилиндров» и «порядок работы цилиндров» (встречаются также варианты «порядок работы двигателя», «порядок работы зажигания») – не одно и то же. Эти понятия между собой связаны, но не равнозначны. Последовательность работы зажигания в цилиндрах автомобильных двигателей, как правило, не совпадает с нумерацией цилиндров. Твердое правило, которое можно запомнить, это то, что первый цилиндр (№ 1) всегда считается главным, и на нем всегда устанавливается свеча № 1.

Как располагаются цилиндры в двигателях

Существуют разные модели двигателей – это и старинные одно- и двухцилиндровые ДВС, традиционные рядные четырех- и шестицилиндровые модели.

Статья по теме: Признаки, причины и последствия перегрева двигателя автомобиля

Более крупные агрегаты имели V-образные блоки – такие агрегаты могли иметь восемь и более камер сгорания.

Рядное расположение

При рядном расположении в блоке цилиндры располагаются в один ряд. В такой конфигурации существуют двух, трех, четырех, пяти и даже шестицилиндровые моторы.

Двух- и трехцилиндровые ДВС сейчас устанавливаются на современных авто не так часто, хотя популярность их медленно набирает обороты.

Этому способствовали умные системы приготовления топливной смеси и турбины – например, турбированная версия двухцилиндрового ДВС хетчбека Fiat 500. Трехцилиндровый рядный двигатель можно встретить на «Деу Матиз» и многих других.

Что касается рядной «четверки», то такие блоки устанавливаются в большинстве двигателей для легковых авто – объемы таких движков начинаются от 1 л., а самый объемный рядный ДВС – 2,4 л. и более.

Пятицилиндровые двигатели с рядным расположением на автомобилях, производимых серийно, стали появляться в 70-х годах. В числе первых можно выделить дизельные модели Mercedes – они устанавливались в 1974 году на модели в кузове W123.

А уже в 1976 году построили пятицилиндровый мотор от Audi. Начиная с конца 80-х годов рядная пятерка уже никого не удивляла и успешно устанавливалась на самые разные автомобили Fiat, Volvo и других автобрендов.

Как происходит нумерация на разных моторах?

В двигателях американского производства бывает два варианта расположения цилиндров. У четырехрядных или шестирядных моторов первый главный цилиндр может располагаться от радиатора, а все остальные нумеруются в направлении салона. Второй вариант нумерации предполагает расположение главного цилиндра ближе к салону. У многоцилиндровых двигателей расположение первого цилиндра обычно приходится на ближний ряд салона со стороны водителя. Следом за ним идут нечетные цилиндры. Четные располагаются со стороны радиатора авто. На французском автотранспорте также может быть два варианта расположения цилиндров. Первый из них — это нумерация со стороны коробки переключения передач. Во втором варианте главный цилиндр располагается с правого полубока со стороны крутящего момента. Любой автомобилист не должен пренебрегать данной информацией. Перед выполнением ремонта знать точно нумерацию цилиндров очень полезно. Информацию об этом также можно найти на различных автомобильных форумах.

Подробнее о нумерации цилиндров мотора будет рассказано в этом видеоматериале:

Порядок работы цилиндров в рядном 4 цилиндровом двигателе

Опубликовано: 19 сентября 2021

проверка, порядок работы цилиндров

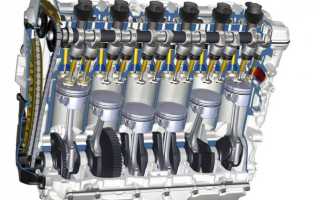

Рядный 6-ти цилиндровый двигатель в плоской анимации

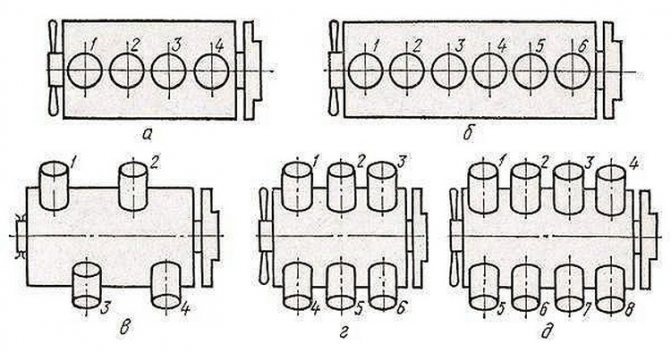

Нумерация цилиндров в разных типах ДВС

Что касается стандартов нумерации камер сгорания, то их нет. На то, как они пронумерованы в ДВС, влияют такие факторы:

• Тип привода;
• Тип ДВС, компоновка блока;
• Поперечное либо продольное расположение агрегата под капотом;
• Сторона вращения.

На стандартных переднеприводных авто с поперечно установленным двигателем нумерация начинается со стороны ГРМ. Так, возле ремня ГРМ находится первый цилиндр и дальше все остальные. Последний находится около КПП.

Примеры

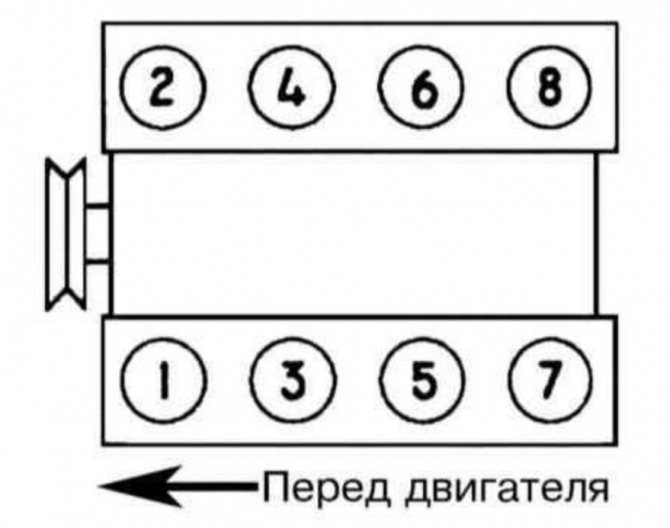

В многоцилиндровых V-образных двигателях первый цилиндр расположен в ряду с водительской стороны.

В двигателях американского производства камеры сгорания и их нумерация может отличаться и не поддаваться логике.

Так, для рядных четверок и шестерок первым может быть цилиндр около радиатора, в то время, как на всех прочих моделях нумерация начинается в сторону салона. Если нумерация обратная, то первым считается цилиндр ближайший к салону.

К сведению: Как убрать грыжу на колесе машины и чем она опасна

Французы очень оригинальны и применяют два способа нумерации камер сгорания ДВС.

• На рядных четверках нумерация начинается от маховика.
• Если это V-образная шестерка, тогда ближний к радиатору ряд – это первые три цилиндра, а ряд ближе к салону – последние три.

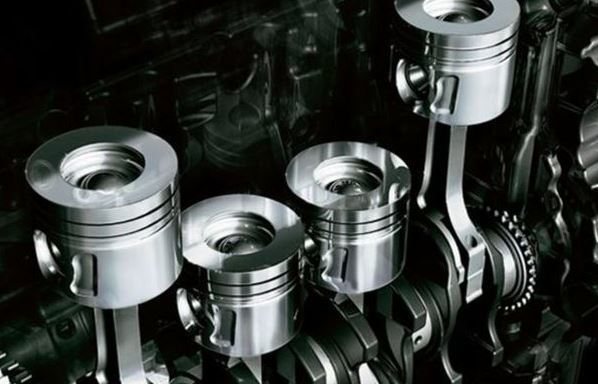

Нумерация цилиндров: что на нее влияет?

У нумерации цилиндров нет единых международных стандартов. По этой причине прежде чем начинать ремонт двигателя обязательно нужно ознакомиться с инструкцией по эксплуатации и ремонту транспортного средства. При этом влиять на нумерацию могут следующие факторы:

• тип привода транспорта;
• рядность двигателя;
• конструктивное расположение мотора в отсеке;
• вращение происходит по или против часовой стрелки.

Информация о нумерации цилиндров в двигателя будет полезна всем тем, кто решил сделать ремонт мотора автомобилей иностранного производства. В большинстве случаев автомобили с переднеприводным управлением имеют поперечно расположенный силовой агрегат. Тогда нумерация цилиндров будет идти по одной из сторон. Главный цилиндр по первым порядковым номером будет располагаться со стороны места пассажира.

Как определить порядок работы цилиндров

Разные версии однотипных ДВС могут работать по разным схемам. К примеру, ЗМЗ-402 мотор работает следующим образом – 1-2-4-3. А вот ЗМЗ-406 имеет другой порядок – 1-3-4-2.

КАК ПРОВЕРИТЬ РАБОТУ ЦИЛИНДРОВ ДВИГАТЕЛЯ с электронным бесконтактным зажиганием

Шестицилиндровые моторы с рядным расположением работают по такой схеме – 1-5-3-6-2-4.

Порядок работы восьмицилиндрового двигателя будет следующим – 1-5-4-8-6-3-7-2.

Тема обширная, поэтому обязательно поделись своим опытом или мнением в комментария ниже.

Изобретение двигателей внутреннего сгорания (ДВС) можно назвать по-настоящему эпохальным событием, поскольку это устройство перевернуло весь мир, ускорив развитие человечества до невозможности. Все ключевые технологии внутреннего сгорания (на бензине и дизтопливе, а потом и газообразных смесях), которые применяются в нынешних автомобилях, были открыты в конце 19 века, либо в первой половине 20-го. С тех пор технологии видоизменялись и бесконечно улучшались, но не менялся принцип действия.

Двигатель внутреннего сгорания использует принцип преобразования энергии, выделяемой при сгорании топлива, в механическую энергию, которая и служит движущей силой автомобиля. Этот принцип построен на том, что в соединении с воздухом жидкое топливо образует смесь, которая сгорает в специальной камере.

Сгорая, эта смесь вызывает высокое давление, которое толкает поршень-вращающий вал посредством кривошипно-шатунного механизма. Далее через этот механизм механическая энергия передается на трансмиссию, а оттуда на колеса.

В легковой автомобильной промышленности применяются такие виды двигателей:

• бензиновые;
• дизельные;
• газовые.

Также они классифицируются по количеству и расположению цилиндров, способу впрыскивания и формирования смеси и прочим критериям.

Чтобы осуществить запуск ДВС, бензиновые механизмы оснащены стартером – электрическим двигателем, который поворачивает коленвал. Если движитель дизельный, то в нем в качестве стартера используется вспомогательный ДВС маленьких размеров.

Двухтактный и четырёхтактный двигатель

В чём разница между этими двумя видами?

Двухтактные моторы почти не используются на автомобилях в силу своих особенностей. Они гораздо легче и проще в своей конструкции из-за отсутствия газораспределительного механизма. Тяга равномернее, литровая мощность выше, а вес меньше. Из минусов можно выделить крайнюю неэкологичность, большее потребление бензина и масла.

В карбюраторном 2-тактнике ещё и придётся готовить смесь из масла и бензина или заказывать специальное масло для двухтактных двигателей. Использование двухтактного ДВС идеально подходит для негабаритных устройств. К примеру газонокосилки, пилы, снегоуборочные машины. В общем там, где нужны более равномерные обороты.

Гидроцилиндр подъема кузова КАМАЗ 55111

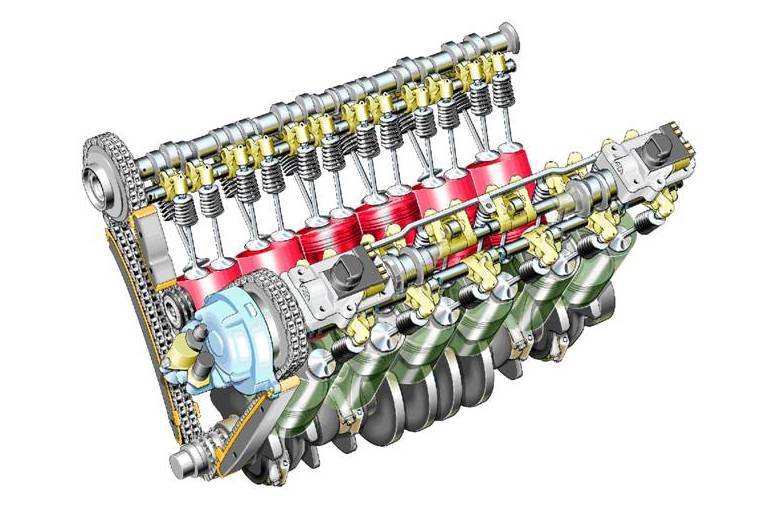

Что представляет собой V-образный двигатель?

С увеличением числа цилиндров в двигателе рядные конструкции стали менее удобными, а потому им на смену пришла V-образная компоновочная схема. Она предполагает установку цилиндров с поршнями попарно, друг напротив друга и под углом. Последний получил наименование угол развала и может варьироваться от 10° до 120° между осями. Количество цилиндров в таких агрегатах от шести до двенадцати, но это всегда четное число. Многие автопроизводители благодаря V-образной компоновочной схеме получили возможность экспериментировать с количеством цилиндров, увеличивая их число до двадцати четырех, но в серийном производстве таких автомобилей пока нет.

В зависимости от величины угла развала достигаются определенные характеристики двигателя. Так, например небольшой угол позволяет объединить в моторе достоинства и рядных, и V-образных моторов.

V-образный двигатель

Среди плюсов V-образных моторов можно отметить:

• компактность конструкции;
• более длительный срок эксплуатации двигателя;
• эффективная и динамичная работа на различных оборотах.

В числе недостатков:

• конструкция такого агрегата более сложна, поскольку имеет две головки блока цилиндров;
• высокая стоимость изготовления;
• большие вибрации при работе;
• сложности с балансировкой.

Виды и типы автомобильных двигателей. ГБО на авто.

1) Рядное расположение цилиндров

Обозначается символом R. Это один из самых распространенных типов моторов, который применяется как в малолитражных машинах, так и в кроссоверах. При такой компоновке цилиндры размещаются последовательно друг за другом, при этом находятся в одной плоскости. Это самый простой вид компоновки, если брать во внимание процесс изготовления. Чаще всего рядные моторы имеют по четыре цилиндра, но бывают случаи и применения шести цилиндров. Тип двигателя с рядным расположение цилиндров нашел свое применение в спортивных версиях Рено Меган (на фотографии) и Рено Клио.

Как работает W-образный двигатель?

W-образный двигатель
Принципиальным отличием W-образного двигателя является расположение цилиндров с поршнями в три или четыре ряда, при этом они воздействуют на общий коленчатый вал. Угол развала составляет менее 90°. Некоторые модели W-образных двигателей предусматривают расположение цилиндров в шахматном порядке, и каждая секция имеет свою ГБЦ. Применяются такие компоновочные схемы не только в автомобильных моторах, но и в авиации.

Также как и V-образный двигатель, такой мотор может иметь до двенадцати цилиндров. Однако основным его преимуществом является еще более компактная конструкция. Главным недостатком W-образной схемы можно назвать необходимость изготовления коленчатого вала сложной формы, а также использование многоуровневой системы охлаждения, что существенно повышает стоимость производства мотора.

А как сейчас?

Вопреки расхожему мнению, двигатели с 8 цилиндрами ставят не только на люксовые иномарки, но и на обычные тракторы, грузовики и строительную технику. Как и с двигателями послабее, наиболее сбалансированным видом является рядный тип мотора. Иными словами, когда все цилиндры расположены в ряд. Именно ими долгое время комплектовали самые дорогие автомобили. Особенно ценима такая конструкция была в Америке. Впрочем, рекордсменами здесь являются немцы, высоко ценящие баланс и надежность рядного движка.

Но даже им, со временем, пришлось перейти на V-образные двигатели. Причина проста и банальна – восьмицилиндровый «питон» попросту не вмещался в стандартном моторном отсеке современных авто.
