Если вы заметили, что для замедления движения или остановки автомобиля приходится прикладывать значительное усилие, а ход педали тормоза при заведенном двигателе уменьшился и стал более жестким – необходимо диагностировать вакуумный усилитель тормозов(ВУТ). Замена ВУТ в случае необходимости может быть легко выполнена своими руками.

Перед проверкой вакуумного усилителя тормозов необходимо убедиться в герметичности шланга, соединяющего его клапан с впускным коллектором. Сделать это можно при помощи визуальной проверки его целостности или же попытки нагнетания воздуха при помощи компрессора с манометром в снятый и заглушенный с одной стороны шланг или же резиновую грушу.

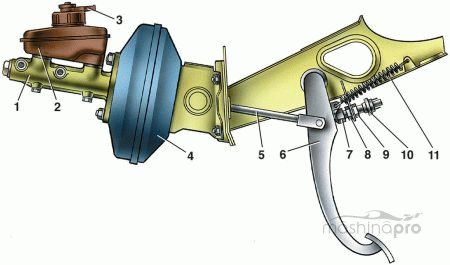

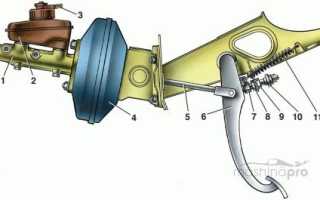

Устройство вакуумного усилителя тормозов

Вакуумный усилитель тормозов предназначен для повышения удобства использования системы торможения. Автомобиль без ВУТ тормозил бы очень тяжело – усилие, передаваемое на педаль, в этом случае было весьма существенным, что отражалось бы на безопасности вождения в худшую сторону.

Расположен ВУТ, как правило, прямо за моторным щитом. Конструктивно этот элемент выполнен в виде неразборного металлического блока, соединенного с главным тормозным цилиндром и бачком тормозной жидкости.

В состав вакуумника входят следующие элементы:

• Корпус.
• Разделительная мембрана (производится из гибкого материала).
• Обратный клапан.
• Толкатель педали тормоза.
• Шток гидроцилиндра.
• Пружина возвратного действия.
• Следящий клапан.

Принципа работы вакуумника основан на разнице атмосферного давления, вследствие чего создается разрежение, обеспечивающее формирование давление (а вместе с тем и передаваемое усилие) в тормозной системе.

Внутри ВУТ расположена диафрагма в виде перегородки. Каждая из разделяемых диафрагмой камер (полостей) герметична. Притом камеры равны друг другу по объему.

Одна из камер свободно сообщается с атмосферой (она так и называется – атмосферная часть), вторая связана со шлангом, ведущим из выпускной трубы двигателя. С этой стороны формируется пониженное, по сравнению с атмосферным, давление. Эта полость называется вакуумной, она расположена со стороны ГТЦ.

Атмосферная камера, находящаяся ближе с тормозной педали, содержит клапан обратного действия. Он призван препятствовать снижению давления во впускном коллекторе мотора. Благодаря этому, топливо не может попадать в механизм ВУТ.

Величина разрежения в этой полости контролируется следящим клапаном. Вакуумная же камера благодаря клапану обратного действия поддерживает давление на одном уровне. Иными словами, мембрана испытывает одинаковые значения давления со стороны обеих камер. Передвижение следящего клапана осуществляется через толкатель, который связан с тормозной педалью. Назначение пружины – обеспечение возврата диафрагмы в обычное состояние после прекращения торможения.

В некоторых ситуациях, когда автомобиль оснащается механизмом экстренного торможения, шток оборудуется специализированным электромагнитным приводом.

Как вы можете видеть, конструкция вакуумника не так сложна – в ряде случаев устранение некоторых неисправностей ВУТ может быть выполнено своими силами.

Как произвести замену дефектного вакуумного усилителя на ВАЗ 2109: список действий

Первоначальной задачей ремонта является отсоединение педали от штока усилителя. Демонтаж осуществляется в районе педального узла: необходимо рассоединить две единицы, связанные между собой зашплинтованным штифтом, с помощью плоской отвертки.

Дальнейшие работы осуществляются в подкапотном пространстве:

• отсоединить колодку питания датчика уровня тормозной жидкости;
• демонтировать кронштейн, фиксирующий гидравлические магистрали относительно рамы автомобиля (открутить гайку головкой на «10»);
• отсоединить главный тормозной цилиндр, открутив ключом на «17» две гайки крепления к ВУТ.

Примечание. При смене усилителя тормозов, отсоединять гидравлические магистрали от главного тормозного цилиндра не стоит. Длины патрубков вполне позволяют переместить узел за пределы рабочей области.

После открытия доступа к ВУТ, вступает в силу план замены вакуумного усилителя тормозной системы ВАЗ 2109, включающий мероприятия:

• отсоединить патрубок, связывающий камеру усилителя с впускным коллектором;
• снять распорку передних стоек (устанавливается дополнительно);
• открутить четыре гайки, фиксирующие корпус усилителя на шпильках кузова (используется связка вороток + удлинитель + карданный шарнир + головка на «13»);
• снять узел со шпилек и изъять его из подкапотного пространства.

принцип работы На обратной стороне усилителя (со стороны приводной вилки) установлен уплотнитель и закреплен кронштейн, посредством которого узел связывается с четырьмя шпильками на раме автомобиля. Детали подлежат демонтажу: достаточно головкой на «17» отвернуть две гайки крепления и снять железную конструкцию движением на себя. Пыльник легко стягивается со штока.

Смонтировав крепежный кронштейн и резиновый уплотнитель на новом усилителе, можно приступать к установке ВУТ, протекающей по обратному сценарию. При монтаже следует обратить внимание на три факта:

• соединять шток вакуумного усилителя с педалью тормоза стоит сразу же после посадки агрегата на крепежные шпильки (до затяжки гайками);
• опытные владельцы между тормозным цилиндром и ВУТ дополнительно наносят герметик, указывая на несовершенство уплотнительных элементов;
• шток ВУТ, воздействующий на главный тормозной цилиндр (расположен с лицевой стороны корпуса), может сместиться в процессе транспортировки или установки (необходимо проверить и, при необходимости, правильно установить, нажав до упора).

К сведению. Неправильно установленный исполнительный шток приведет к тому, что тормоза после сборки срабатывать не будут.

Это интересно: Замена втягивающего реле стартера ВАЗ 2107

Вакуумный усилитель тормозов

Проверка мембраны и герметичности камер

Проверить исправность вакуумного усилителя тормозов (ВУТ) можно несколькими способами, но чтобы убедиться в его работоспособности на 100%, лучше использовать их все. Прежде всего, несколько раз нажмите на педаль тормоза при заглушенном двигателе. При первом нажатии педаль опустится от довольно незначительного усилия примерно на 1/3 от полного хода, с каждым последующим нажатием она должна становиться более тугой, а ход уменьшаться. Если этого не происходит – ВУТ, скорее всего, неисправен, и требуется диагностика вакуумного усилителя тормозов. Далее мы расскажем Вам, как проверить вакуумный усилитель тормозов на Калине.

Способы диагностики ВУТ

При обнаружении одного из вышеперечисленных симптомов нужно сразу проверить вакуумный усилитель тормозов на работоспособность без снятия с автомобиля. Диагностика производится просто:

1. Запустите и прогрейте мотор.
2. Оставив двигатель работать на холостых оборотах, передавите рукой или пассатижами патрубок отбора разрежения, ведущий от коллектора. Другой вариант – отключить его от штуцера и заглушить последний деревянным клином.
3. Неизменное поведение мотора указывает на герметичность системы. Исправность воздушного клапана проверяется другим способом, описанным ниже.
4. Если обороты силового агрегата стабилизировались либо повысились, имеет место подсос воздуха через ВУТ или подающий шланг.

Определив неисправность усилителя, исключите из списка «подозреваемых» шланг передачи вакуума. Отсоедините патрубок и обследуйте на предмет трещин и порывов. Проверьте состояние хомутов, при необходимости установите новые затяжки.

Если герметизация патрубка не дала результата, переходите к проверке самого «вакуумника»:

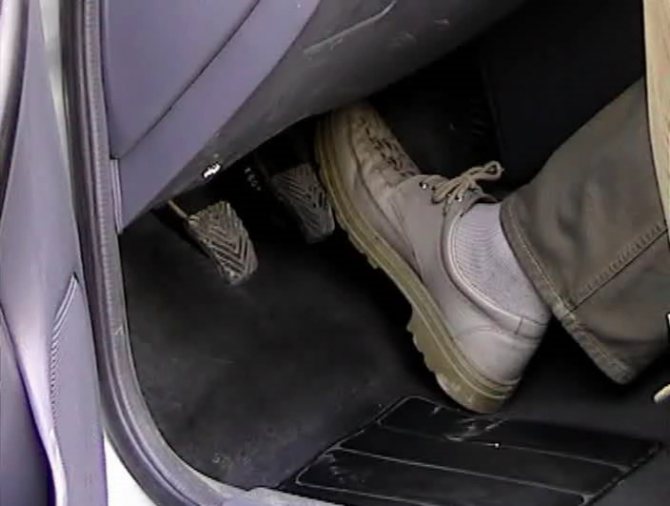

1. Не запуская мотор, сядьте на водительское кресло и надавите тормоз 3–5 раз. Первые нажатия будут легкими, на последних рабочий ход сильно уменьшится. При этом диафрагма втягивает воздух через шланг и накачивает внутрь корпуса, выйти ему наружу препятствует обратный клапан. Припомните, атмосферный канал закрыт.
2. Совершив последнее движение, зафиксируйте педаль в нажатом состоянии и запустите двигатель.
3. После запуска мотора педаль должна опуститься примерно наполовину.

Данная проверка вакуумного усилителя тормозов выявляет проблемы с обратным либо воздушным клапаном. Если первый неисправен, то накачать внутрь корпуса воздух не удастся – педаль будет проседать до упора. Изношенный воздушный клапан не откроет атмосферный канал на работающем двигателе и педальный рычаг останется в верхнем положении или опустится очень медленно.

Герметичность корпуса ВУТ проверяется так:

1. Заведите силовой агрегат.
2. Выжмите тормоз до упора.
3. Не отпуская педаль, заглушите двигатель.

Если корпус или мембрана усилителя не пропускает воздух, педальный рычаг останется нажатым. В противном случае он вернется в первоначальное положение под действием пружины. Тогда необходимо снять механизм и заменить на новый. Отремонтировать ВУТ в гараже – задача довольно сложная, поскольку корпус элемента скреплен заводской вальцовкой.

Как проверить вакуумный усилитель тормозов.

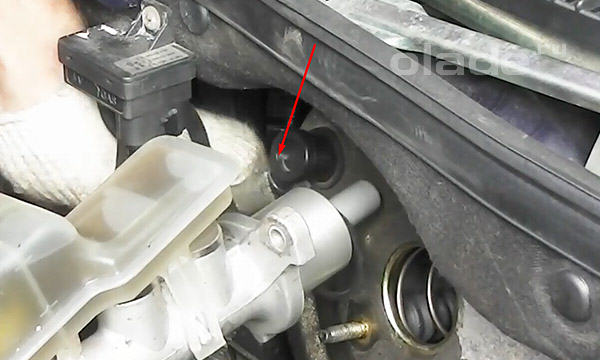

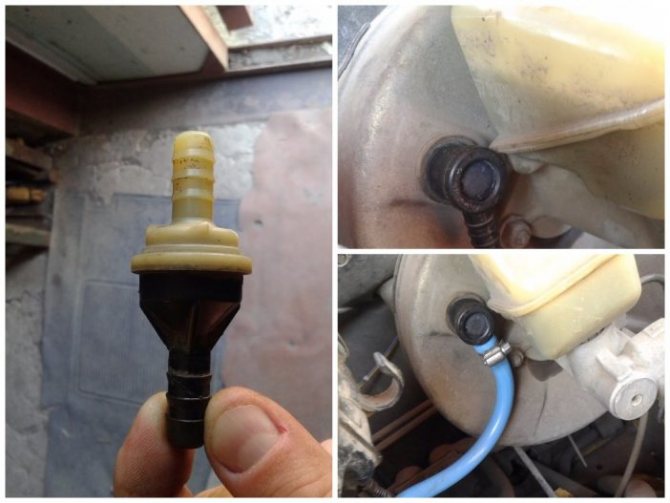

Проверка обратного клапана ВУТ

Причиной плохой работы вакуумного усилителя тормозов может быть неисправность обратного клапана, к которому подсоединен шланг от впускного коллектора. Для диагностики последнего необходимо снять шланг, извлечь клапан из корпуса ВУТ и надеть на него с наружной стороны (с которой соединяется шланг) резиновую грушу от спринцовки или ареометра и сжать ее. Если после отпускания груши она останется сжатой – обратный клапан исправен.

В противном случае его необходимо заменить. Аналогичным образом можно проверить на герметичность впускной шланг при отсутствии компрессора.

Диагностика вакуумного усилителя тормозов может быть без труда проведена всего за несколько минут путем простейших манипуляций без применения каких-либо измерительных приборов и инструмента. Для более объективной проверки попробуйте различные способы, предложенные в статье. Перед этим не забудьте проверить состояние шланга, ведущего к ВУТ от впускного коллектора.

Основными признаками выхода из строя контрольного клапана вакуумного усилителя тормозов являются тугая или, напротив, мягкая педаль тормоза, а также полная неработоспособность педали.

Распространённые поломки ВУТ ВАЗ 2106 и их признаки

Поскольку усилитель тормозов вакуумного типа имеет простую механическую конструкцию, ломается он довольно редко. Но когда это происходит, с ремонтом лучше не затягивать, так как движение с неисправной тормозной системой небезопасно.

Поломки

Чаще всего «вакуумник» приходит в негодность вследствие:

• нарушения герметичности шланга, соединяющего впускную трубу коллектора и ВУТ;
• пропускания обратного клапана;
• разрыва манжеты диафрагмы;
• неправильной регулировки выступания штока.

Признаки неисправного ВУТ

Симптомами того, что усилитель сломался, могут быть:

• провалы или слишком тугой ход тормозной педали;
• самостоятельное торможение автомобиля;
• шипение со стороны корпуса усилителя;
• снижение оборотов двигателя при торможении.

Провалы или затруднённый ход педали тормоза

Тормозная педаль при заглушённом двигателе и рабочем усилителе должна выжиматься с большим усилием, а после 5–7 нажатий останавливаться в верхнем положении. Это свидетельствует о том, что ВУТ полностью герметичен и все клапана, а также диафрагма находятся в рабочем состоянии. При запуске двигателя и нажатии на педаль она должна смещаться вниз с небольшим усилием. Если же при неработающем силовом агрегате она проваливается, а при работающем не выжимается — усилитель негерметичен, а, следовательно, неисправен.

Самопроизвольное торможение автомобиля

При разгерметизации ВУТ может наблюдаться произвольное торможение машины. Педаль тормоза при этом находится в верхнем положении и выжимается с большим усилием. Подобные симптомы возникают и при неправильно отрегулированном выступании штока. Получается так, что из-за большей длины он постоянно давит на поршень главного тормозного цилиндра, вызывая произвольное торможение.

Шипение

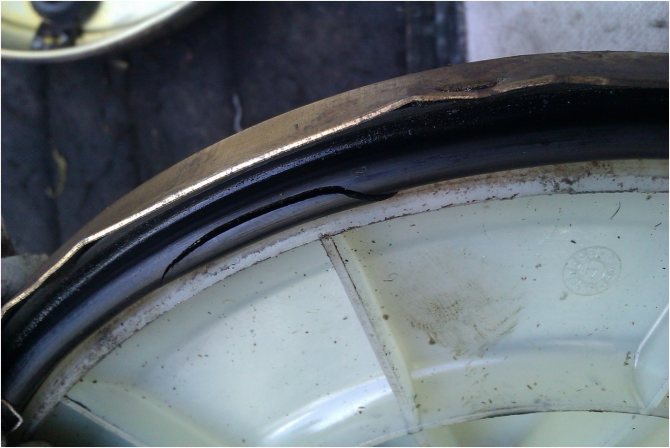

Шипящий «вакуумник» является свидетельством разрыва манжеты диафрагмы или неисправности обратного клапана. В случае образования в резиновой манжете трещины или отслоения её от пластикового основания воздух из атмосферной камеры просачивается в вакуумную. Это и вызывает характерный шипящий звук. Эффективность торможения при этом резко снижается, а педаль проваливается вниз.

При повреждении манжеты герметичность камер нарушается

Шипение возникает и при образовании трещин в шланге, соединяющем усилитель с приёмной трубой коллектора, а также при выходе из строя обратного клапана, который функционально призван поддерживать разрежение в вакуумной камере.

Видео: шипение ВУТ

Шипит вакуумный усилитель тормозов

Снижение оборотов двигателя

Неисправность вакуумного усилителя, а именно его разгерметизация, влияет не только на эффективность работы тормозной системы, но и на работу силовой установки. Если в системе имеет место подсос воздуха (через шланг, обратный клапан или диафрагму), он будет поступать во впускной коллектор, обедняя топливно-воздушную смесь. В результате этого во время нажатия на педаль тормоза двигатель может резко терять обороты и даже глохнуть.

Видео: почему глохнет двигатель при торможении

Что такое клапан вакуумного усилителя тормозов

На многих автомобилях для увеличения тормозного усилия используется вакуумный усилитель тормозов. Он создает постоянный поток тормозной жидкости, направленный в главный тормозной цилиндр, увеличивая тормозное давление и способствуя более быстрой остановке автомобиля. Этот элемент очень часто встречается на легковых автомобилях, внедорожниках и пикапах. Со временем вакуумный усилитель тормозов может получить повреждения или подвергнуться износу. То же самое может произойти и с контрольным клапаном усилителя тормозов.

Клапан вакуумного усилителя тормозов – это элемент тормозной системы автомобиля и предназначен для удаления воздуха из усилителя тормозов и недопущения попадания его в цилиндр. Таким образом обеспечивается защита трубопроводов тормозной системы от завоздушивания, что может серьезно снизить эффективность работы тормозной системы. Клапан соединяет корпус вакуумного усилителя и вакуумный шланг – безопасное техническое решение, обеспечивающее работу тормозов даже при заглушенном двигателе.

Как правило, контрольный клапан вакуумного усилителя тормозов не проверяется в ходе периодического технического обслуживания. Тем не менее существуют ситуации, при которых могут наблюдаться признаки износа или полного выхода клапана из строя. Далее приведены некоторые признаки, по которым вы можете сделать вывод о возможном наличии проблемы с контрольным клапаном вакуумного усилителя тормозов. Помните, что это всего лишь общие признаки. Для точного установления причин неисправности и проведения ремонта необходимо обратиться к квалифицированному специалисту.

Как заменить вакуумный усилитель тормозов на ВАЗ 2108-ВАЗ 21099?

Примечание!Если вдруг у вас выйдет из строя вакуумный усилитель тормозов, тогда переходите именно к его замене и покупайте новый, ремонтировать родной мы вам категорически не рекомендуем, потому что вряд ли что то хорошее из этого выйдет, тем более докупать рем комплект по любому придётся, а это тоже потраченные деньги и ещё не известно, сможете ли вы правильно заменить все изношенные детали в нём или нет, потом собрать вакуумник придётся, таким образом, чтобы воздух не стравливался из него и он прекрасно работал!

Снятие:1) Перед тем как приступать к снятию усилителя тормозов, проверьте, нормально ли подсоединяется вакуумный шланг (Указан синей стрелкой) к обратному клапану (Указан красной стрелкой), обязательно заведите автомобиль и посмотрите воздух не травиться ли из этого шланга, из клапана (Отсоединять только ничего не нужно, на фото все отсоединено, только чтобы вы могли понять, где клапан располагается, где шланг и куда вся эта система подсоединяется, кстати место подсоединения указано зелёной стрелкой).

Примечание!Полностью рекомендуем пройтись по шлангу, он к штуцеру впускного коллектора подсоединён, везде проверьте, не травиться ли не откуда воздух, в противном случае замените шланг или обратный клапан на новый!

2) После полной проверки, переходите к снятию вакуумника с автомобиля, для этого сперва отсоедините колодку проводов которая указана стрелкой, от верхней крышки тормозного бачка и отведите её в сторонку.

3) Затем с пассатижами переберитесь в салон автомобиля и подлезьте под то место, где педали установлены, к педали тормоза (Вернее к её кронштейну) будет крепится тот самый толкатель о котором мы говорили чуть выше, данный толкатель идёт от вакуумного усилителя тормозов и когда педаль выжимается, вакуумник приступает к работе, этот толкатель будет нужно отсоединить, для его отсоединения снимите стопорную скобу пассатижами (см. фото 1) которая крепит палец и после чего, выньте палец из кронштейна педали тормоза (см. фото 2) и сразу же можете отсоединять толкатель.

4) После проделанных операций, снова в подкапотное пространство перебраться будет нужно и находясь там, отсоедините шланг который к обратному клапану подсоединён (Он хомуток крепится, на фото обратный клапан синей стрелкой указан) и следом выкрутите две гайки (Примерное их местонахождение, указано красными стрелками), которые крепят главный тормозной цилиндр к вакуумного усилителю тормозов и после этого аккуратно отведите цилиндр от усилителя тормозов, только снимать его не нужно и тормозные металлические трубки которые к нему подсоединены, тоже отсоединять не нужно.

5) И в завершение, выкрутите четыре гайки которые крепят кронштейн на котором располагается усилитель тормозов к щитку мотора (Две гайки указаны стрелками), как только они будут откручены, можете потихоньку снимать усилитель вместе с кронштейном, если их вдруг разъединить захотите, тогда после снятия, выкрутите две гайки которые кронштейн к усилителю тормозов крепят и можете разъединять эти две вещи.

Установка:Новый усилитель тормозов ставится в обратном порядке снятию, если вдруг окажется что на нём кронштейна нет, тогда кронштейн со старого снимите, отвернув две гайки как мы уже сказали.

Тугая педаль тормоза

При корректной работе контрольного клапана вакуумного усилителя тормозов педаль тормоза нажимается легко и плавно. В случае неисправности клапана управление тормозной педалью заметно усложняется. Вместо мягкой и легкой педаль становится жесткой и тугой. Нажимать ее очень трудно. Это происходит из-за повышенного давления в главном тормозном цилиндре, для регулировки которого и предназначен контрольный клапан. Нарушения в работе педали тормоза являются признаком возможного наличия неисправности тормозов и указывают на необходимость немедленного проведения диагностики тормозной системы.

Вакуумный усилитель Лада Калина

За счет вакуумного усилителя приводится в движение шток тормозного цилиндра и нагнетается давление в тормозной системе. Эта деталь позволяет снизить усилие, которое водитель должен прилагать для нажатия на педаль. Агрегат устанавливается в моторном отсеке между педалью тормоза и тормозным цилиндром.

Составные части узла:

• диафрагма;
• корпус;
• рабочий клапан;
• возвратная пружина;
• толкатель тормозной педали;
• шток цилиндра.

Типовые поломки, их признаки

Вакуумный усилитель тормозов Калина выходит из строя по трем причинам:

• разгерметизация главной рабочей камеры;
• разгерметизация магистралей, обеспечивающих разрежение;
• нарушение функционального состояния рабочего клапана.

Вне зависимости от типа неполадки, «симптоматика» всегда одинаковая — чрезвычайно тугой выжим педали тормоза. Если при нажатии слышится явное шипение, это означает то, что система утратила герметичность. Еще один признак поломки вакуумного усилителя — резкое падение оборотов мотора при нажатии педали тормоза.

Обычно, на «Калине» герметичность нарушается в месте стыка шланга и штуцера; также для усилителя тормозов «Лады» характерно повреждение мембраны (в этом случае усилитель становится непригодным для ремонта, требуется замена).

Если усилитель дополнительно оснащен вакуумным насосом, то его поломка будет сопровождаться скрежетом при нажатии педали, прочими посторонними шумами.

Самостоятельная диагностика неисправностей

Идентифицировать поломку вакуумного усилителя можно в кустарных условиях. При неработающем двигателе необходимо выжать педаль 4-5, чтобы закачать воздух в рабочую камеру. Последнее нажатие должно быть тугим. В таком положении педаль нужно зафиксировать ногой и завести мотор. Если при работающем ДВС педаль немного проваливается вниз, то осуществляется откачка воздуха из главной камеры — вакуумный усилитель работает исправно. В противном случае требуется ремонт или замена узла.

Если при нажатии на тормоз ощутимо падают обороты, то требуется отсоединить магистрали усилителя от впускного коллектора, а на штуцер поставить надежную заглушку. Если теперь при нажатии педали нет перебоев в работе «движка», то вакуумный усилитель неисправен.

Как поменять вакуумный насос на Лада Калина

Новая деталь обойдется владельцу «Калины» минимум в 2000 рублей. Б/у элемент реализуется на вторичном рынке по средней цене в 1000 рублей за экземпляр в состоянии близком к идеальному. На рынке встречаются вакуумные усилители сторонних производителей:

• ДААЗ — средняя цена 1800 рублей;
• ВолгаПромМаркет — средняя цена 1700 рублей.

Если в приоритете не цена, а долговечность, то можно заказать более качественные аналоги с увеличенным ресурсом отечественного и импортного производства. Например, производитель TRIALLI заверяет, что их устройство сохраняет герметичность в диапазоне температур (-55°С)-(+155ºС). Цена: 2500 рублей.

Наиболее качественный аналог предлагает компания Lucas. Ее модель «Lucas TRW-10» подойдет к большинству современных ВАЗовских авто. Усилитель собран из высокопрочных материалов, главная камера имеет увеличенный диаметр. Цена соответствующая: 13-15 тыс.руб.

Процедура замены

Для установки нового вакуумного усилителя автолюбителю потребуются:

• накидной ключ на «13»;
• пассатижи;
• отвертка под прямой шлиц.

До начала работ автовладельцу рекомендуется изучить руководство по эксплуатации, чтобы запомнить расположение узлов, места крепления, количество крепежа.

Мягкость тормозной педали

При усугублении неисправности контрольного клапана вакуумного усилителя тормозов в трубопроводы тормозной системы начинает поступать воздух. В данном случае воздух, который должен удаляться из системы с помощью контрольного клапана, попадает в главный тормозной цилиндр, а затем и в трубопроводы тормозной системы. Это вызывает падение тормозного давления и мягкую работу педали тормоза. Помимо ощущения мягкости на педали это влечет за собой увеличение времени срабатывания тормозов.

В подобной ситуации следует немедленно провести диагностику тормозной системы. Воздух, попав в тормозную систему, оказывается «взаперти». Для его удаления тормозную систему необходимо прокачать. При наблюдении описываемых симптомов срочно прекратите движение и осуществите профессиональную диагностику тормозной системы.

Тормоза перестали работать

В самом худшем случае контрольный клапан вакуумного усилителя тормозов полностью выходит из строя, что приводит к полной неработоспособности тормозной системы. К счастью, такой исход маловероятен. Но если вдруг он наступил, аккуратно остановите автомобиль, отбуксируйте его домой и свяжитесь с квалифицированным специалистом по диагностике и ремонту тормозных систем. В зависимости от тяжести случая дело может ограничиться только заменой клапана, но может потребоваться и серьезный ремонт всей тормозной системы.

Контрольный клапан вакуумного усилителя тормозов является важным элементом тормозной системы, обеспечивая безопасность движения. Именно поэтому наличие описанных симптомов не должно игнорироваться или откладываться «на потом». Свяжитесь с квалифицированным механиком, способным провести профессиональную диагностику и необходимый ремонт тормозной системы вашего автомобиля.

Вакуумный усилитель является одним из неотъемлемых элементов тормозной системы автомобиля. Главное его предназначение — увеличение усилия, передаваемого от педали к главному тормозному цилиндру. За счет этого управление автомобилем становится более легким и комфортным, а торможение эффективным. В статье разберем, как работает усилитель, узнаем из каких элементов он состоит, а также выясним, можно ли без него обойтись.

Эффективность использования

Модель ВАЗ 2109 одной из первых отечественных машин получила такой узел в качестве штатного оборудования (до этого далеко не все машины получали в оснащении усилитель). Это нововведение позволило значительно повысить эффективность управления автомобилем и снизить его тормозной путь вне зависимости от дорожного покрытия.

Эффективность торможения с данным узлом в среднем возрастает на 30-40% в зависимости от конкретной модели и условий дороги.

На видео- вакуумный усилитель тормозов ВАЗ 2109:

https://youtube.com/watch?v=O0GWw_dTfFg

Функции вакуумного усилителя

Основными функциями вакуумника (простонародное обозначение устройства) являются:

• увеличение усилия, с которым водитель давит на педаль тормоза;
• обеспечение более эффективной работы тормозной системы при экстренном торможении.

Дополнительное усилие вакуумный усилитель создает за счет возникающего разряжения. И именно это усиление в случае экстренного торможения автомобиля, двигающегося с большой скоростью, позволяет всей системе тормозов отработать с высоким КПД.

Причины неисправности вакуумного усилителя

Вакуумный усилитель тормозов и его сопутствующие элементы — достаточно простые устройства, поэтому специалисты выделяют следующие основные и возможные неисправности ВУТ:

В случае, если автомобиль комплектуется дополнительным вакуумным насосом, то обычно выделяют и четвертую неисправность — частичный или полный выход этого узла из строя. При этом сама тормозная система будет работать, однако не в оптимальном режиме. В частности, при резких торможениях значительно вырастет усилие, которое нужно будет физически оказать водителю на педаль.

Принцип работы вакуумного усилителя тормозов

Работает вакуумный усилитель тормозов за счет разного давления в камерах. При этом в исходном положении давление в обеих камерах будет одинаковое и равное давлению, создаваемому источником разряжения.

При нажатии на педаль тормоза толкатель передает усилие к следящему клапану, который перекрывает канал, соединяющий обе камеры. Дальнейшее движение клапана способствует соединению атмосферной камеры через соединяющий канал с атмосферой. Вследствие чего разряжение в камере снижается. Разница давления в камерах перемещает шток поршня главного тормозного цилиндра. Когда торможение заканчивается, камеры вновь соединяются и давление в них выравнивается. Диафрагма под действием возвратной пружины занимает свое исходное положение. Вакуумник работает пропорционально силе нажатия на тормозную педаль, т.е. чем сильнее водитель будет нажимать на педаль тормоза, тем эффективнее будет работать устройство.

Проверка вакуумного усилителя: все способы

Известно несколько эффективных способов, как проверять ВУТ. Процедуры несложные, можно справиться самостоятельно, ничего с машины демонтировать не нужно.

Первый способ

Самый простой вариант:

Уменьшение, утяжеление хода педали при повторном нажатии укажет на проблемы в работе вакуумника. Напротив, если второе нажатие происходит без каких-либо отличий от первого, можно судить об исправности ВУТ и успешном разряжении.

Второй способ

На этот раз во время диагностики следует выжать педаль уже несколько раз — 6 или 8. В последний раз нажать до предела и завести мотор. Если с системой вакуума всё хорошо, педаль должна опуститься ещё ниже — почти наполовину. Если она не сдвинулась, есть проблемы с клапаном.

Третий способ

Так проверяется герметичность корпуса. Надо завести ДВС, выжать тормоз до упора и заглушить мотор. Если педаль начнёт давить на ногу, пытаясь вернуться в исходное положение, это укажет на неисправность. При утечке воздуха в усилителе давление внутри камеры возрастает.

Четвёртый способ

Вот что ещё можно сделать:

Повреждение вакуумника требует срочного устранения. Если нужно демонтировать устройство, будьте внимательны — не повредите трубку, соединяющую усилитель с коллектором!
