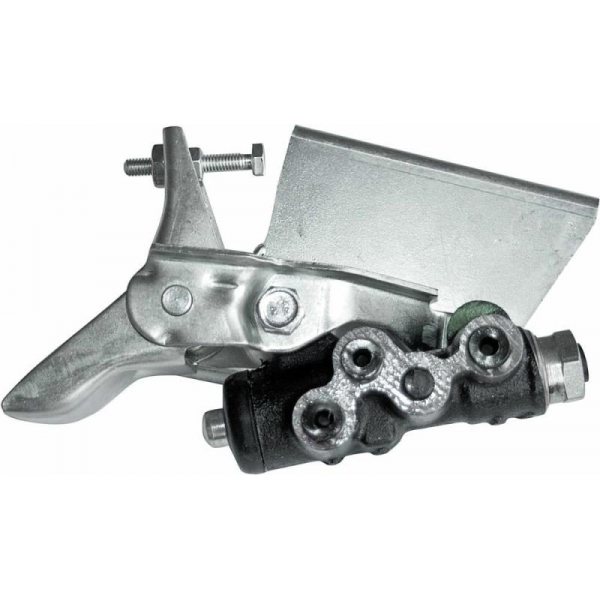

Регулятор тормозных усилий, в простонародье колдун, представляет собой механическое устройство, предназначенное для сброса избыточного давления в задних барабанных тормозах.

На автомобилях ВАЗ-2109, ВАЗ-2108, на ВАЗ-2114 и других переднеприводных моделях тольяттинского производства устанавливался в задней левой части кузова, под днищем, перед балкой задней подвески. Регулятор давления тормозов на модели ВАЗ-2107 и другой «классике» расположен справа по ходу движения автомобиля.

В новых транспортных средствах, оснащенных системой ABS и EBD, колдун не используется.

Что такое колдун на ВАЗ 2114 и где он находится?

Столь странное название «колдун» получил у автовладельцев регулятор тормозных усилий. Это устройство впервые появилось в 1970 году. Наверное, это не случайно, потому что от этого механизма зависит поведение автотранспортного средства на дороге: длина тормозного пути, занесет ли машину на повороте и насколько. В процессе торможения нагрузка на переднюю и заднюю ось распределяется неравномерно, поэтому, чтобы выровнять усилие между осями для эффективного торможения требуется динамическая поправка процесса торможения. Эту коррекцию выполняет регулятор тормозных усилий. Эта небольшая деталь не позволяет задним колесам блокироваться раньше передних, и тем самым исключает занос машины во время торможения. При неисправном, или неправильно отрегулированном колдуне машина может даже перевернуться. На нижнем рисунке изображено устройство тормозного регулятора.

А ниже его схематическое изображение: Регулятор тормозного момента на ВАЗ 2114 находится под кузовом сзади, со стороны левого заднего колеса, около балки задней подвески. На ВАЗ-2107 и других «классических» моделях этот механизм тоже имеется, но расположен с правой стороны. В новых транспортных средствах, оснащенных антиблокировочным устройством и электронным распределением усилий тормозов EBD, колдун не используется. Понимание того, как работает колдун, поможет автовладельцу правильно его настроить и в дальнейшем эксплуатировать. Колдун распределяет тормозные усилия следующим образом: во время резкого торможения перед прижимается к низу, а задняя часть задирается. При этом шток перемещается и тем самым закрывает поступление тормозной жидкости к цилиндрам задних тормозов. Пружинка сдерживает клапан, не давая ему закрыться целиком, поэтому задняя блокировка колес срабатывает, но немного позднее передних. В идеале, задние колеса должны тормозить через полсекунды после передних.

Регулятор давления тормозов "КОЛДУН" Ваз, ЛАДА

«ЛАДА-КАЛИНА»

Что такое регулятор тормозных усилий и как он работает

Выставляем регулятор так, чтобы задок чуть опаздывал с блокировкой колес. При такой настройке и частичной нагрузке машине понадобилось для остановки всего 27 м. Полностью загруженной — 29,5 м. Есть небольшие сложности с предупреждением срыва в юз передних колес. Уменьшаем зазор в регуляторе до нуля — полупустая «Калина» останавливается через 31,8 м. Увеличение тормозного пути на 4,8 м, сопровождающееся резкой блокировкой передних колес. Груженая тормозит через 35,2 м, ухудшение еще больше — 5,7 м! Усилие на педали повышенное, тормоза ощутимо нагреваются.

Теперь регулятор сдвигаем так, чтобы задние тормоза работали максимально эффективно. При частичной нагрузке задние колеса резко блокируются и автомобиль уводит с курса — приходится отпускать педаль. На грани блокировки тормозить очень сложно. Результат — 30 м, что на 3 м хуже «нормы». Полная нагрузка дала результат 26,9 м, что на 2,6 м лучше базового (29,5 м). Замечаний относительно управления замедлением нет. При базовом положении регулятора с увеличением нагрузки тормозной путь увеличивается. При частичной нагрузке разброс результатов составляет 4,8 м, поэтому наиболее эффективно именно базовое положение. При отклонении от него в любую сторону тормозной путь увеличивается.

• На полностью загруженном автомобиле в зависимости от положения регулятора разброс длины тормозного пути составляет 8,3 м.
• Лучшие результаты, как и на «Ниве», — при увеличении давления в задних тормозах.
• Однако на скользкой дороге даже в плавных поворотах возможна ранняя блокировка задних колес, приводящая к заносу.
• А при частичной нагрузке при положении регулятора, отличном от базового, тормозной путь лишь увеличивается.

Как отрегулировать колдун на ВАЗ 2114?

Наладка регулятора тормозных усилий требуется после каждого вмешательства в авто связанного с колесами, с элементами подвески и другими работами, изменяющими дорожный просвет. Любой автовладелец сумеет выполнить регулировку колдуна на ВАЗ 2114 своими руками, а при необходимости и заменить его. Чтобы откорректировать работу колдуна, необходимо заехать на яму или поднять транспортное средство на эстакаде, потому что вся работа будет выполняться под днищем авто. Для работы потребуется гаечный ключ (головка или накидной) номер 13. Отвертка нужна для того, чтобы отодвинуть пластину (5) и установить зазор. Сверло диаметром 2 мм или шайба такой же толщины потребуется для регулировки зазора. между пластиной, которая называется рычагом поршня и регулятором давления задних тормозов до нужного размера. Сверло или шайба послужат ограничителем, чтобы закручивая болт (3) и контргайку (4), вы не уменьшили этот зазор. После того, как установите требуемый просвет, затяните болт и контргайку, сверло (шайбу пластину) уберите. На этом рисунке увеличена та часть колдуна, где устанавливается зазор. Когда элементы регулирующего узла забивается грязью и становится сложно отодвинуть пластину, используют две отвертки, а в качестве упора – отверстие кронштейна, как на этом рисунке.

Обратите внимание, что иногда от грязи и закисания рычаг поршня прилипает настолько, что сместить его становится невозможно, потому что не откручиваются прикипевшие болты и гайки. Очистить эти элементы поможет жидкость WD-40.

Машина с правильно отрегулированным колдуном тормозит ровно, не клюет носом и ее при этом не заносит в сторону.

Процесс замены

Перед началом работ необходимо запастись следующими инструментами:

• Шланг длиной 10-15 сантиметров и диаметром 6 мм;
• Ключи гаечные на 8 и 10;
• Бутылка пластиковая;
• Перчатки (рабочая одежда и защитные очки тоже не помешат);
• Гидравлическая жидкость (производителей ну очень много, у каждой свои особенности).

Собрав все инструменты можно приступать к работе. Процедура это не сложная и не требует никаких профессиональных навыков. Большинство автомобилистов выполняют замену своими руками.

В одиночку выполнять такую работу крайне сложно, поэтому рекомендую взять с собой друга, который несомненно поможет в процессе. Это сэкономит не только время, но и значительно упростит процедуру.

Меняем ДОТ – 4 в ВАЗ 2114 поэтапно:

1. Ставим машину на яму или автоэстакаду;
2. Снимаем крышку с тормозного бачка;
3. Отправляемся в яму. Тут нам нужен штуцер, располагающийся на заднем правом колесе;
4. Он закрыт колпачком, который мы и снимаем;
5. Берем бутылку и наливаем в неё немного ДОТ-4;
6. Надеваем шланг на штуцер и опускаем другим концом в бутылку (не забудьте опустить до дна);
7. Теперь необходимо что б кто-то нажал на педаль тормоза. Плавно 7-8 раз подряд, а последнее нажатие до упора и удерживать;
8. Откручиваем штуцер на пару оборотов;
9. Наблюдаем как выходит отработанный продукт;
10. Когда в бачке останется 1-1,5 сантиметра (важно не опоздать, иначе в систему попадет воздух) и закручиваем штуцер и отпускаем педаль;
11. Доливаем в бачок недостающий ДОТ-4 (до отметки Максимум);
12. Затем повторяем процедуры с штуцером и нажиманием педали до тех пор, пока в бутылку не потечет чистый ДОТ;
13. Закручиваем штуцер и приступаем к следующему колесу.

Есть определенный порядок, в котором нужно выполнять замену. После левого заднего колеса, нам нужно правое переднее, затем левое заднее и напоследок – переднее правое. Если начали все делать по инструкции, то именно в такой последовательности выполняется прогонка ДОТ.

Замена колдуна на ВАЗ 2114

О том, что регулятор тормозного момента на ВАЗ 2114 пришел в негодность и нуждается в замене, говорят 3 признака:

1. Износились манжеты и вследствие этого происходит утечка тормозной жидкости.
2. При резком торможении машину сильно заносит.
3. Закис поршень.

Позвольте напомнить о том, что производитель не рекомендует изменять конструкцию регулятора тормозных сил, и производить с ним какие-либо манипуляции. Не рекомендуется также убирать его из тормозной системы автомобиля. Делая это, каждый автовладелец подвергает свою жизнь опасности. Замену вышедшего из строя регулятора и его последующую настройку рекомендуется также выполнять в автосервисе, доверив эту работу профессионалам. Однако, знание о том, как заменить регулятор давления задних тормозов на новы й, лишним для автовладельца не будет. Итак, вы приобрели новый регулятор и поехали на яму. Сначала снимем из нового регулятора резиновые заглушки. Специальным ключом на 10 отсоединяем 4 тормозные трубки и сразу вставляем в эти трубки заглушки, чтобы тормозная жидкость не вытекала. На кронштейне выкручиваем 2 болта крепления. На рисунке выше эти болты помечены цифрой 7. Болты выкручиваются тринадцатым ключом. Снимаем старый регулятор и устанавливаем новый. Сначала подсоединяем тормозные трубки, но пока не затягиваем их. Регулируем зазор 2 мм. О том, как настроить колдун ВАЗ 2114, тоже описано выше. Затем затягиваем тормозные трубки и болты крепления регулятора давления. После того, как узел закрепили болтами, обязательно прокачайте тормоза и убедитесь в отсутствии вытекания тормозной жидкости. При необходимости тормозную жидкость следует долить в систему.

Школа авторемонта – Ремонт автомобиля своими руками

Июн 25, 2021 ВАЗ 2108, ВАЗ 2109, ВАЗ 2110, ВАЗ 1117 Калина, ВАЗ 2170 Приора автором admin

Да, все верно, статья именно по замене и регулировке колдуна (как называют эту деталь в простонародье) или регулятора давления задних тормозов (по науке) на автомобилях Ваз-2108, Ваз-2109, Ваз-21099, Ваз-2110, Ваз-2115, Ваз-1118 Калина, Ваз-2170 Приора. На этот раз, ничего выкидывать, упрощать и улучшать не будем. Так как после статьи по “модернизации” тормозной системы Классики, путем удаления регулятора давления задних тормозов, я получил приличную долю критики в свой адрес. Что мол так делать нельзя, регулятор давления задних тормозов должен стоять на автомобиле, иначе при экстренном торможении может получиться неконтролируемый занос задней оси. А это чревато серьезными последствиями…. И не смотря на то, что я провёл опыт на своей копейке и после неё, на нескольких автомобилях семейства Ваз 2101-2107 и не заметил проблем с заносом при торможении, ставить эксперименты “по тюнингу” тормозной системы Самар, Калин и Приор я не решился.

В принципе, могу даже объяснить почему. В отличии от классики, заменить и отрегулировать пресловутый регулятор давления задних тормозов на Самаре плевое дело. Могу точно сказать, что установка тройника от Классики, вместо колдуна займет у Вас значительно больше времени и сил, чем его замена и регулировка. Плюс, одна трубка будет лишней и на главном тормозном придется ставить заглушку. А вот эффективность тормозов и управляемость автомобиля во время экстренного торможения остается под большим вопросом! Зачем Вам это? Так же, стоит помнить, что в этом случае, речь идет о более скоростных, динамичных, переднеприводных автомобилях…. После прочтения статья, думаю, что Вы со мной согласитесь, что проще все оставить на своих местах и провести несложную настройку данного узла, чем соперничать с конструкторским бюром АвтоВаза, “упрощать-улучшать” тормозную систему, и тем самым искать на …опу приключений))).

Причины, по которым следует менять или регулировать колдун (регулятор давления задних тормозов) на автомобилях Ваз-2108, Ваз-2109, Ваз-21099, Ваз-2110, Ваз-2115, Ваз-1118 Калина, Ваз-2170 Приора. Есть две основные причины для замены данной детали. Первая причина, износ манжетов и как следствие утечка тормозной жидкости. Вторая, поршень колдуна закис, приржавел, в общем замер на одном месте. В первом случае, все просто, утечку тормозной жидкости увидеть легко. А вот, во втором, придется найти помощника, который будет нажимать на педаль тормоза, а Вы в это время наблюдайте за штоком (1) регулятора давления, он должен выдвигаться с корпуса регулятора и прижимать пружинную пластину (2) к рычагу привода (3). Смотрим фотографию 1. Если все так и происходит, то значит колдун работает, остается только проверить правильно ли он отрегулирован. Если нет, шток не двигается с места, то такой регулятор давления задних тормозов следует заменить. И по регулировке. Проверять регулировку и состояние колдуна следует при каждом техосмотре, после замены задних стоек или пружин, после любых работ с задней балкой и естественно после замены самого колдуна. Исправный регулятор давления должен выглядеть примерно так (фото 2), следов утечки жидкости нет, шток подвижен, зазор между пластиной и рычагом привода равен 2 мм. Если же перед Вам такая картина, как на фотографии 3, то такой колдун следует проверить и отрегулировать. То же самое следует сделать, если между пластиной и рычагом расстояние больше 2 мм. Так же между ними некоторые умельцы закладывают гайки или металлические пластины, выкидываем их и проверяем исправность колдуна. Как правильно отрегулировать колдун (регулятор давления задних тормозов) на автомобилях Ваз-2108, Ваз-2109, Ваз-21099, Ваз-2110, Ваз-2115, Ваз-1118 Калина, Ваз-2170 Приора читаем немного ниже.

Начнем с выбора запчастей. Рекомендую к установке колдун (регулятор давления задних тормозов) производства “ВИС”. Лучше варианта нет. Все остальные варианты, это уже личный Ваш выбор. Единственное, это не советовал бы Вам связываться с колдуном производства “Fenox”, был у меня неприятный опыт работы. Но, это лично мое мнение, возможно мне не повезло (несколько раз

Замена колдуна на тройник

Не секрет, что надежность регулятора тормозных сил оставляет желать лучшего, вызывает немало нареканий у автовладельцев, и многие мечтают от него избавиться. Самые рисковые и уверенные в себе водители устанавливают тройник. Вы его видите на снимке. Это устройство проще колдуна, меньше вероятность, что он потечет. Однако, распределение тормозных усилий не происходит, и торможение задних и передних колес происходит одновременно.

Плюсы и минусы установки тройника

Вы, конечно можете воспользоваться, данной схемой и «модернизировать» тормозную систему в автомобиле, но гораздо безопаснее будет следить за состоянием этой системы и в частности, колдуна, почаще проводить профилактическую чистку этого устройства. Тогда он будет дольше служить.

Существует мнение, что тройник устанавливается не вместо колдуна, а после него, и тогда это устройство будет подстраховывать регулятор усилий.

НЕМНОГО О РАБОТЕ ТОПЛИВНОГО ДАТЧИКА

Последние разработки конструкторов автомобильного завода в Тольятти приблизили выпускаемые модели к лучшим европейским образцам, но досадные, мелкие поломки в состоянии добавить «ложку дёгтя в бочку с медом». К ним в полной мере можно отнести проблемы с датчиком уровня бензина в баке автомобиля.

Он находится в одном блоке с бензонасосом. В него входят подвижный рычаг с поплавком, резистор и контактная группа, которая включает сигнальную лампу резерва бензина в баке. Среди самых распространённых неисправностей этого узла, наиболее часто встречаются такие неполадки, как, обрыв резистора, окисление подвижного контакта или выводных клемм. Очень редко случается потеря герметичности поплавка в указателе уровня топлива.

В любом случае для ремонта или обслуживания этого узла, его необходимо извлечь из топливного бака. Для выполнения этой работы снимают подушку заднего сидения и обивку, которая закрывает доступ к крышке бензобака.Выполняя эту операцию, не следует забывать, что работаете с легковоспламеняющимся веществом. Необходимо строго выполнять правила пожарной безопасности.

Выворачивают все саморезы, крепящие крышку, слегка сдвигают её вперёд и снимают с топливного бака. Перед снятием топливного блока, необходимо стравить давление в топливной магистрали. Для этого есть несколько способов, а самый простой из них, это оставить без движения автомобиль примерно на 4 часа.

Отключают от модуля провода и бензопровод, соблюдая осторожность, чтобы не разлить остатки бензина в шлангах. Вытаскивать бензонасос нужно аккуратно, чтобы не повредить поплавок

Замена датчика топлива проводится с помощью отвёртки с тонким лезвием.

Как это происходит:

• Отвёрткой сдвигают стопорное кольцо и получают возможность для снятия крышки с топливного модуля;
• Снимают все провода, отжимают фиксаторы на крышке и снимают по пазам сам датчик;
• Следующим шагом будет снятие измерителя с блока.

Чтобы установить новый топливный датчик, всё необходимо выполнить в обратном порядке.

Возможные неисправности колдуна

Самой распространенной неполадкой колдуна является протечка тормозной жидкости из-под манжеты, или на месте соединения с тормозными трубками. Протечки устранить невозможно, можно только целиком заменить весь узел. Колдун – в целом деталь надежная и неисправностей в нем возникает немного. Закисание поршня и заклинивание клапана это две взаимосвязанные неполадки. Происходят они от того, что поршень забивается грязью, которая может смешиваться с маслами и другими техническими жидкостями. Все это приводит к нежелательным последствиям. Чтобы колдун служил дольше, необходимо периодически, хотя бы раз в сезон загонять машину на яму и производить под кузовом генеральную уборку, в том числе и чистить от грязи регулятор давления тормозов.

Источник

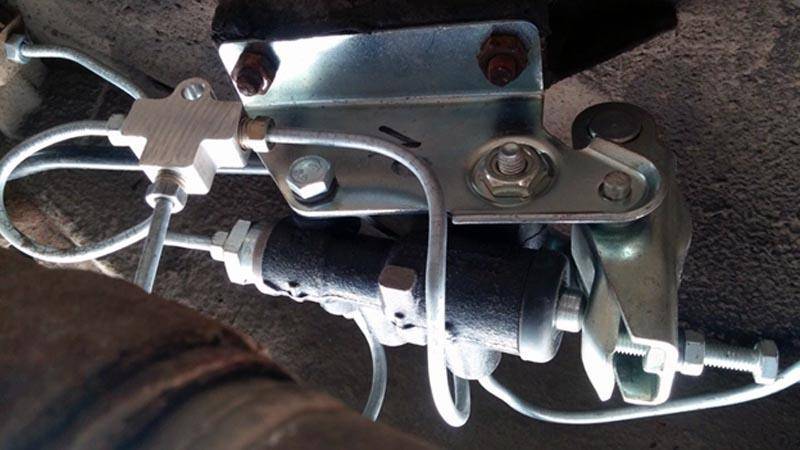

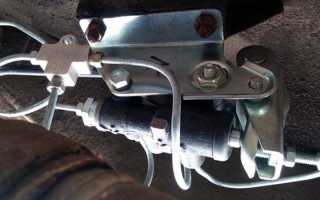

Регулировка привода регулятора давления тормозов на ВАЗ 2113, 2114, 2115

Здравствуйте, сегодня мы расскажем Вам, как отрегулировать привод регулятора давления на ВАЗ 2113, 2114, 2115. При плохой регулировке привода автомобиль может уводить с траектории движения при торможении, а так же возможен занос при резком торможении. Для правильной регулировки привода регулятора давления Вам потребуется помощник. Итак приступим к процессу регулировки. Первым делом загоните машину на яму и немного покачайте вверх вниз ее заднюю часть (чтобы подвеска была в среднем положении).

Теперь приоткрутите передний болт крепления регулятора давления

Потом нужно сделать зазор между рычагом привода и пружиной рычага равным 2-2,1 мм, для удобства можете вставить туда проволоку

На рычаге привода есть специальный выступ, за него и нужно перемещать рычаг для выставления нужного зазора

Двигаем рычаг для выставления зазора

Затяните обратно открученный болт, после того, как выставили нужный зазор. Чтобы проверить правильно ли Вы отрегулировали привод регулятора давления тормозов, прокатитесь на автомобиле и посмотрите не уводит ли машину при сильном торможении. Так же можно выехать на прямой участок дороги с твердым покрытием и разогнавшись до 40 км/ч начать активно тормозить, второй человек со стороны должен посмотреть, чтобы передние колеса блокировались чуть раньше задних. Если передние колеса наоборот блокируются чуть позже задних, то сделайте зазор побольше, а если задние колеса блокируются, но намного позже передних, то уменьшите зазор. Проводите регулировку до полного соответствия работы тормозной системы.

Проверка

Проверка работы регулятора ВАЗ-2109, 2110 и других моделей АвтоВАЗа производится на ходу, на закрытых площадках. Для этого следует разогнать автомобиль до скорости 40 км/ч и резко нажать на тормоз. Задние колеса должны блокироваться на 1/2 секунды позже передних.

Наблюдение за колесами осуществляет помощник, находящийся вне машины. В случае, если блокировка колес происходит заметно позже или не происходит совсем, а также если задняя ось блокируется одновременно с передней, процедуру регулировки колдуна повторяют.

Для увеличения времени срабатывания задних тормозов зазор между регулятором и кронштейном увеличивают, для сокращения, соответственно, уменьшают.

Из этой статьи вы узнаете, что такое колдун, зачем он нужен автомобилю, с какими неполадками этого узла сталкиваются автовладельцы, а также вы узнаете о том, как выполняется регулировка колдуна на ВАЗ 2114.

Регулятор давления тормозов, или как работает колдун на автомобилях ВАЗ

Регулятор тормозных усилий, в простонародье колдун, представляет собой механическое устройство, предназначенное для сброса избыточного давления в задних барабанных тормозах.

На автомобилях ВАЗ-2109, ВАЗ-2108, на ВАЗ-2114 и других переднеприводных моделях тольяттинского производства устанавливался в задней левой части кузова, под днищем, перед балкой задней подвески. Регулятор давления тормозов на модели ВАЗ-2107 и другой «классике» расположен справа по ходу движения автомобиля.

В новых транспортных средствах, оснащенных системой ABS и EBD. колдун не используется.

Устройство переднего тормозного механизма

Устройство переднего тормозного механизма на ВАЗ 2114

Передний тормозной механизм состоит из таких составляющих:

1. Тормозной диск. Непосредственно связан со ступицей колеса и вращается вместе с ним. Замедление вращения и остановка диска приводит к замедлению и остановке колеса.
2. Направляющая колодок. Служит обоймой для колодок и основанием для направляющих пальцев.
3. Суппорт. Объединяет в единый узел колодки, цилиндр, поршень и обеспечивает равномерную передачу усилия от обеих колодок на диск.
4. Тормозные колодки. Непосредственно воздействуют на диск, сжимая его с двух сторон и замедляя движение.
5. Цилиндр. Герметичная полость, в которой движется поршень.
6. Поршень. Под воздействием давления гидравлической жидкости прижимает колодку к диску. Благодаря системе «плавающая скоба», синхронно прижимается и вторая колодка. Это обеспечивает равномерный износ их накладок, диска и гарантирует эффективное торможение.
7. Кольцо для уплотнения. Предотвращает утечку жидкости и обеспечивает герметичность системы
8. Чехол для защиты направляющего пальца от попадания грязи, что дает беспрепятственное перемещение колодок.
9. Направляющий палец. Позволяет колодкам равномерно перемещаться и прилегать к диску всей плоскостью.
10. Защитный кожух. Защищает диск от попадания дорожной грязи.

Зачем нужен регулятор тормозных усилий

Функцией регулятора является временное ослабление тормозной силы при резком торможении. Дело в том, что равномерно распределенное на заднюю и переднюю ось усилие способно привести к заносу автомобиля. Если же задние тормоза начинают работать чуть позже и слабее передних, подобного не происходит.

Исходя из вышесказанного, можно сделать вывод, что колдун является элементом системы безопасности автомобиля, отчасти сохраняющим его устойчивость на дороге при экстренном нажатии на педаль тормоза. На современных моделях эту функцию выполняет ABS. Именно поэтому в использовании на производстве технически устаревшего устройства сегодня нет необходимости.

Как проверить подсос воздуха в двигателе

Найти подсос воздуха будет затруднительно, если под рукой нет специального прибора, показывающего утечки. Один из таких приборов называется дымогенератором, диагностика им упрощается в разы и стоит не так дорого.

Раньше подсосы воздуха определяли на глаз. Проливали жидкость на впускной коллектор, во время работы мотора и смотрели пузырьки. Если имеется большой опыт работы с данной маркой автомобиля, то можно применять такой способ. Минусом является то, что во время работы мотора жидкость, пролитая на коллектор, будет еще и бурлить от температуры и можно ошибиться. Если в этот момент двс трясет ситуация осложняется. При незначительной потере герметичности данный вариант проверки может не помочь.

На карбюраторе подсос воздуха можно проверить, закрыв рукой или тряпкой сверху, сняв предварительно корпус с фильтром. Если двигатель заглохнет, то утечек нет. Если же продолжает работать, то подсос воздуха есть и его нужно устранить. Как правило, на карбюраторе ведет по плоскости нижнюю пластину, которая затягивается с коллектором. Ее можно шлифануть или заменить на новую. Этой процедуры хватает для определения не герметичности карбюратора.

Вернемся к современным машинам, где проверка подсоса воздуха может затянуться по времени и обнаружить утечку бывает не просто. Основной принцип выявления утечек по воздуху в двигателе — подать дым во впускной коллектор, который и будет выходить там, где есть трещина, не плотно затянутая шпилька или порванная резинка. Проверка двс дымогенератором занимает некоторое время и проходит в несколько этапов:

1. Поиск входного штуцера или любого другого места на впускном коллекторе. Это нужно для подключения самого прибора и подачи дыма. Бывает затруднительно найти такой вход и приходится использовать канал вакуумного усилителя на впускного коллекторе. При таком подключении невозможно определить подсос воздуха с вут.
2. Далее нужно заправить дымогенератор моторным маслом. Принцип действия основан на подогреве масла дизельной свечой накаливания. Можно использовать любое моторное масло, которое есть под рукой. Главное не перегревать свечу, постоянно включать и выключать питание или же поставить импульсный источник.
3. Стандартное исполнение дымогенератора подразумевает подачу воздуха для нагнетания давления, через компрессор. Можно использовать электрический насос от автомобиля, или любой другой, создающий давление не менее 1 атм.
4. Заглушить впускной патрубок между дроссельным узлом и воздушным фильтром. Можно применить корпус от старого датчика массового расхода воздуха. Залить его монтажной пеной и получится отличная заглушка.
5. Сделав все подготовительные процедуры, включаем прибор. После того как дым под давлением заполнит ресивер и впускной коллектор, место с подсосом воздуха сразу проявится. Желательно использовать фонарик, чтобы лучше видеть выходящий дым и место утечки.

Таким образом, дымогенератором легко сделать проверку подсоса воздуха. Это очень важная и удобная процедура для поиска неисправностей в двигателе. Многие диагносты задаются вопросом про коррекции топлива при подсосе воздуха. Это один из общих показателей на сканере и может говорить не только об утечке, но и о низкой компрессии, смещённых фазах газораспределения.

Существуют другие способы проверки дымом на подсос воздуха. Один из них с помощью сигареты. Есть даже специальный инструмент для этого. Он представляет собой пистолет для компрессора с внутренней обоймой, в которую заходит сигарета. При нажатии на курок пневмо пистолета папироса раскуривается и выдает обильный дым. Минус такого способа в том, что она очень быстро выгорает и может не хватить времени уловить подсос воздуха в двигателе и инжекторе. Но и такой вариант проверки подсоса воздуха сигаретой имеет место быть.

Определить подсосы воздуха в любом двигателе можно дедовским методом, с помощью пролива жидкости на впускной коллектор и область форсунок. Или вариант с сигаретой, но все эти методы не точны и не удобны.

Сама дым машина стоит не малых средств. Поэтому, если ваш двс трясет или плавают обороты езжайте в сервис, где есть дымогенератор. Там вам точно помогут выявить причину без лишних затрат.

Как работает колдун

Сам по себе регулятор состоит из цилиндра, клапана, пружинки и штока. Последний связан с задней балкой, за счет чего и обеспечивается работа колдуна ВАЗ-2109. Также через регулятор давления задних тормозов проходят контуры с тормозной жидкостью. Для их крепления на устройстве предусмотрено 4 резьбовых входа.

Как работает регулятор-колдун на ВАЗ? Во время экстренного торможения передняя часть авто прижимается к земле, а задняя приподнимается. От этого приходит в движение шток регулятора, который перекрывает поступление жидкости в задние цилиндры. Пружинка, расположенная под клапаном, не дает ему закрыться полностью. Поэтому задние механизмы все же срабатывают, но позднее и слабее передних.

Снятие и установка

Для замены колдуна на ВАЗ 2110 нужны ключи на 13 и 10. Вместо 10 очень желателен специальный ключ для тормозных штуцеров, он бережнее обычного рожкового обращается с мягкими медными гайками из-за большой площади контакта.

Такой ключ похож на накидной, но имеет прорезь для заведения в нее трубки и высокие губки. Необходимо примерно пол-литра тормозной жидкости и 4 резиновые заглушки для тормозных шлангов.

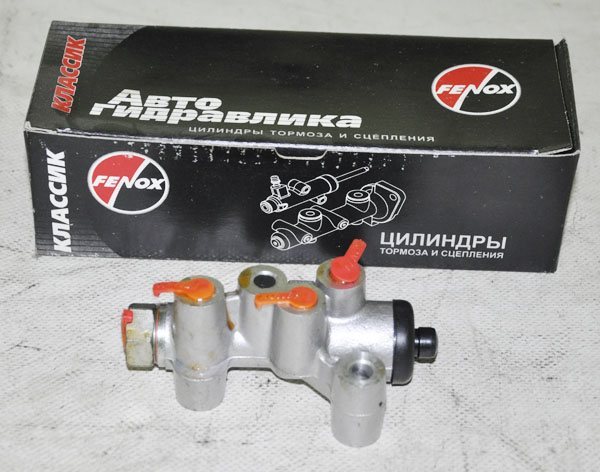

РДТ (колдун) Fenox

В магазинах запчастей для ВАЗ продаются автовазовские чугунные и белорусские алюминиевые регуляторы. Российский «ВИС» обычно надежнее, белорусский Fenox легче и дешевле.

РДТ (колдун) ВИС в сборе

Условия под днищем, для колдуна неблагоприятные, поэтому сначала нужно почистить грязь жесткой щеткой и смочить резьбовые соединения проникающей смазкой типа WD-40. С задней балки снимается фиксирующая скоба, при необходимости можно использовать для разжимания мощную отвертку.

РДТ (колдун) Kraft

Аккуратно отворачиваются тормозные трубки, помечаются для обратной сборки, закрываются резиновыми заглушками. Для демонтажа регулятора, удобнее открутить две гайки крепления кронштейна к днищу и снять колдун в сборе.

При монтаже болты крепления регулятора (внимание, передний болт длиннее заднего), через отверстия вытянутой формы, к кронштейну полностью не затягиваются, чтобы обеспечить перемещение при регулировке. Сборка проводится в обратной последовательности, обязательно для надежности обжимается плоскогубцами скоба-фиксатор на балке

Для устранения воздуха из системы, после работы необходимо прокачать тормоза. Делать это проще вдвоем, процесс неоднократно описан, в том числе и для ВАЗ 2110. При замене колдуна, достаточно прокачать только задние тормозные механизмы.

Возможные неисправности регулятора

В целом, неисправностей, которые могут возникать в колдуне, немного. К ним можно отнести:

• Заклинивание клапана;
• Разрегулированность положения;
• Протечки тормозной жидкости.

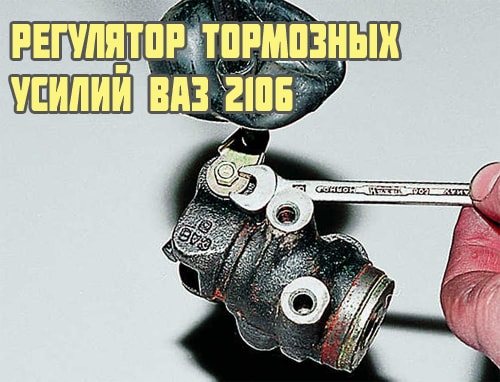

Разрегулированный колдун можно настроить. Определить необходимость регулировки можно по поведению машины при нажатии на тормоз. При неправильной настройке регулятора машину начинает бросать в сторону.

При заклинивании клапана или протечках жидкости механизм подлежит замене. Теоретически его можно отремонтировать. Однако процесс такого ремонта сложен и дорог, что делает его нерентабельным.

Настройка регулятора тормозных усилий

Регулировка колдуна должна производиться на эстакаде или смотровой яме. При этом автомобиль разгружают и загоняют на место проведения работ. Для выполнения манипуляции понадобится:

1. Накидной ключ на 13 или соответствующая головка;
2. Сверло диаметром 2 мм.

Чтобы отрегулировать колдун, гаечным ключом ослабляют болт его крепления к кронштейну рычага. Далее с помощью отвертки перемещают кронштейн до тех пор, пока получившийся зазор не позволит вставить в него подготовленное двухмиллиметровое сверло. После этого болт затягивают.

На заметку: регулятор давления тормозов ВАЗ-2110 и предыдущих ВАЗовских моделей в процессе эксплуатации закисает так, что сдвинуть его кронштейн не представляется возможным. В такой ситуации следует облить заржавевший участок жидкостью WD-40, подождать 15-30 минут, после чего ударами молотка через мягкую выколотку сместить деталь в сторону.

КАК СНЯТЬ И УСТАНОВИТЬ

Замена задних тормозных колодок рено логан

Отключаем минусовую клемму аккумулятора. Отодвигаем сиденье водителя максимально назад, рулевую колонку поднимаем вверх, убираем коврик. Датчик располагается возле педали тормоза, чтобы его снять необходимо снять колодку с проводами (отщелкнув фиксаторы), а затем:

• (Приора, Калина, Гранта, Нива 4х4) ослабить контргайку и выкрутить датчик.
• (Ларгус, Веста, XRAY) повернуть датчик против часовой стрелки на 90 градусов и снять его из кронштейна.

Установка датчика педали тормоза производится в обратной последовательности. При необходимости выполните его регулировку. Закручиваем датчик до тех пор, пока педаль не пойдет вниз. Затем немного вывернуть его (против часовой стрелки на 90 градусов) и зафиксировать контргайкой. Должно получиться так, чтобы при отпущенной педали тормоза шток выключателя был полностью «утоплен», а при нажатой педали шток должен полностью выходить из корпуса выключателя. Процесс снятия и установки датчика также показан на видео:

Снятие датчика педали тормоза на Гранте.
