Цепи питания электрооборудования Шкода Октавия А5 защищены плавкими предохранителями и реле. Предохранители установлены в двух монтажных блоках: один расположен в салоне, второй – в моторном отсеке.

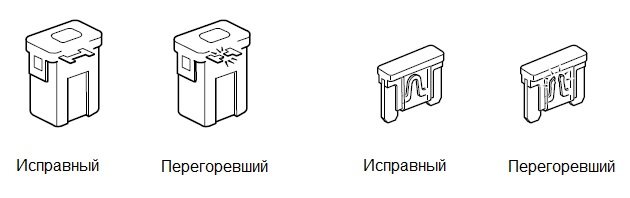

Перед тем, как заменить перегоревший предохранитель, выясните причину его выхода из строя. Для извлечения используйте специальный пинцет, имеющийся в каждом из блоков. На место сгоревшего предохранителя устанавливайте предохранитель такого же номинала. В зависимости от максимальной силы тока все предохранители окрашены в разные цвета.
Блок предохранителей в салоне

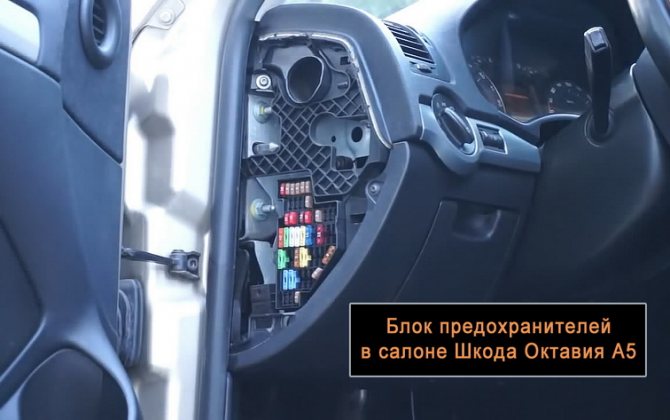

Предохранители в салоне Skoda Octavia A5 находятся под крышкой в левой части передней панели. Открыть крышку можно с помощью отвертки, которая вставляется в специальный паз.
Схема предохранителей в салоне:
Назначение предохранителей в салоне:
| № | Сила тока, А | Потребитель |
| 1 | 10 | Диагностический разъем, блок управления двигателем, топливный насос |
| 2 | 5 | Блок управления ABS, ESP |
| 3 | 5 | Подушки безопасности |
| 4 | 5 | Обогреватель, климатическая установка, фонари заднего хода |
| 5 | 5 | Электрокорректор света фар |
| 6 | 5 | Комбинация приборов, блок управления АКПП, блок управления электромеханическим усилителем руля, парковочный ассистент, муфта Haldex |
| 7 | — | Не используется |
| 8 | — | Не используется |
| 9 | — | Не используется |
| 10 | — | Не используется |
| 11 | — | Не используется |
| 12 | 10 | Блок управления центральным замком |
| 13 | 10 | Блок управления наружным освещением, стоп-сигналы |
| 14 | 5 | Блок управления АКПП, блокировка селектора |
| 15 | 7.5 | Блок управления освещением салона |
| 16 | 10 | Климат-контроль |
| 17 | — | Не используется |
| 18 | 5 | Датчики системы помощи при парковке |
| 19 | 5 | Блок управления тягово-сцепным устройством |
| 20 | 5 | Система помощи при трогании в подъем |
| 21 | — | Не используется |
| 22 | 40 | Вентилятор климат-контроля |
| 23 | 30 | Стеклоподъемники передних дверей |
| 24 | 25 | Прикуриватель |
| 25 | 25, 30 | Обогрев заднего стекла, дополнительный отопитель |
| 26 | 20 | Розетка в багажном отсеке |
| 27 | 15 | Реле топливного насоса, форсунки |
| 28 | — | Дополнительное оборудование |
| 29 | 10 | Блок управления двигателем |
| 30 | 20 | Блок управления АКПП |
| 31 | 20 | Вакуумный насос тормозной системы |
| 32 | 30 | Стеклоподъемники задних дверей |
| 33 | 25 | Электропривод люка крыши |
| 34 | 20 | Блок управления функциями комфорта |
| 35 | 5 | Охранная сигнализация |
| 36 | 20 | Омыватели фар |
| 37 | 20 | Подогрев передних сидений |
| 38 | 30 | Подогрев задних сидений |
| 39 | — | Не используется |
| 40 | 40 | Вентилятор системы отопления |
| 41 | 15 | Стеклоочиститель окна двери багажника |
| 42 | 15 | Стеклоомыватель лобового стекла |
| 43 | 15 | Тягово-сцепное устройство |
| 44 | 20 | Тягово-сцепное устройство |
| 45 | 15 | Тягово-сцепное устройство |
| 46 | 5 | Обогрев жиклеров стеклоомывателей |
| 47 | 5 | Реле дополнительного отопителя |
| 48 | — | Не используется |
| 49 | 5 | Переключатель освещения |
Расположение модулей и обеспечение доступа к ним
Модули этих устройств в автомобилях Шкода Октавия A5 (А7, Тур) расположены в подкапотном пространстве и в салоне. Для доступа к устройствам, которые расположены в моторном отсеке необходимо поднять крышку капота и зфиксировать ее. Если смотреть на автомобиль с передней стороны, то блок предохранителей расположен справа возле стакана передней стойки автомобиля. Для того чтобы снять верхнюю пластиковую крышку модуля необходимо две скобы подвинуть в нижнем направлении и потянуть деталь на себя.
Кроме того, в описываемом модуле расположены и два реле – электродвигателя вентилятора системы охлаждения автомобиля Skoda и управления АКП.

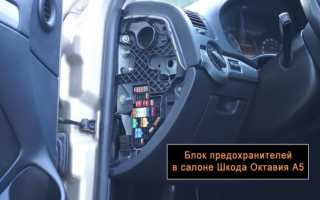

Блок предохранителей, который расположен в салоне, можно найти с торцевой стороны передней консоли. Для этого необходимо открыть переднюю водительскую дверь и при помощи плоской отвертки поддеть крышку модуля с нижней стороны.
Читайте также:
Предохранители и реле в моторном отсеке

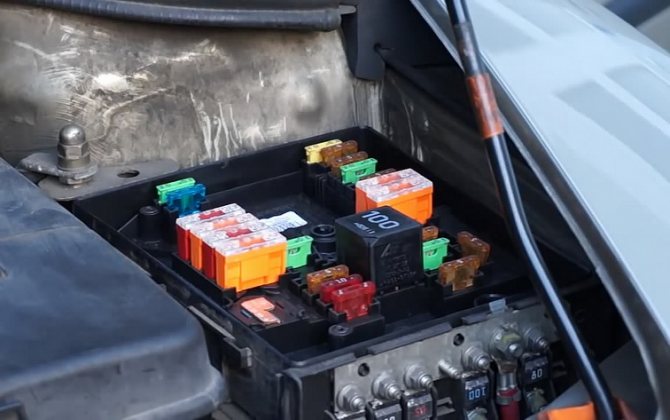

Блок предохранителей в моторном отсеке расположен слева по ходу движения автомобиля. Чтобы получить доступ к предохранителям, необходимо сдвинуть фиксаторы и снять крышку монтажного блока.
Схема предохранителей и реле в моторном отсеке:
Назначение предохранителей и реле в моторном отсеке:
| № | Сила тока, А | Потребитель |
| 1 | — | Не используется |
| 2 | 5 | Подрулевые переключатели |
| 3 | 5 | Диагностический разъем |
| 4 | 30 | Модуль ABS |
| 5 | 15 | Блок управления АКПП |
| 6 | 5 | Комбинация приборов |
| 7 | — | Не используется |
| 8 | 15 | Головное устройство |
| 9 | 5 | Телефон |
| 10 | 5 | Блок управления двигателем, главное реле |
| 11 | 20 | Блок управления дополнительным отопителем |
| 12 | 5 | Блок управления информационной шиной |
| 13 | 15 | Блок управления двигателем |
| 14 | 20 | Система зажигания |
| 15 | 5, 15 | Лямбда-зонд, реле топливного насоса, реле свечей накаливания |
| 16 | 30 | Блок управления ABS |
| 17 | 15 | Звуковой сигнал |
| 18 | 30 | Усилитель звука |
| 19 | 30 | Стеклоочистители лобового стекла |
| 20 | — | Не используется |
| 21 | 15 | Лямбда-зонд |
| 22 | 5 | Выключатель педали сцепления/тормоза |
| 23 | 5, 10, 15 | Насос подачи дополнительного воздуха, ТНВД, датчик массвого расхода воздуха |
| 24 | 10 | Клапан рециркуляции отработавших газов |
| 25 | 30 | Правая фара |
| 26 | 30 | Левая фара |
| 27 | 40 | Насос подачи дополнительного воздуха, предварительный подогрев |
| 28 | 40 | Стартер |
| 29 | 50 | Питание клеммы 30 |
| 30 | 50 | Клемма Х |
| R1 | — | Реле электродвигателя вентилятора радиатора |
| R2 | — | Реле управления АКПП |
Другие статьи в разделе «Полезно»
Полезная информация
Предохранители Skoda Octavia A7
Полезная информация
Регламент ТО для Шкода Октавия А5

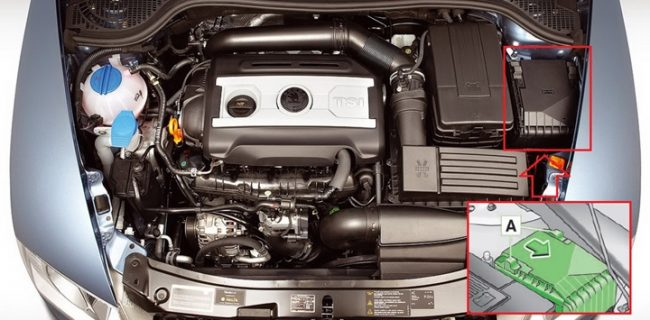

Блок предохранителей под капотом
Открываем капот и справой верхней стороны от мотора расположен второй блок. Снимаем крышку блока — подвинув обе скобы вниз и потянув крышку на себя пока она не отойдет от корпуса.
В модуле кроме предохранителей установлены реле.
| Реле | Назначение |
| R1 | Электродвигатель вентилятора радиатора |
| R2 | Управление АКП |
-
Читайте также:
Описание предохранителей на автомобиль Skoda Octavia Tour: расположение, схема, цена
| Маркировка / ампераж | За что отвечает (с описанием) |
| F (Ф-1) / 20 | Дальний свет правый |
| F (Ф-2) / 5 | –/– левый |
| F (Ф-3) / 10 | Передняя противотуманная фара левая |
| F (Ф-4) / 10 | –/– правая |
| F (Ф-5) / 20 | Обогрев сидений, вентилятор печки |
| F (Ф-6) / 30 | АБС (ABS) |
| F (Ф-7) / 30 | Сигнал, багажник, прикуриватель, трансмиссия, разъем для диагностики |
| F (Ф-8) / 7,5 | Топливная помпа (бензонасос) |
| F (Ф-9) / 10 | Центральный замок |
| F (Ф-10) / 10 | Дневные ходовые огни |
| F (Ф-11) / 10 | Система кондиционирования |
| F (Ф-12) / 10 | Подсветка салона, стоп сигнал |
| F (Ф-13) / 30 | АБС (ABS) дополнительно |
| F (Ф-14) / 30 | Зарезервировано |
| F (Ф-15) / 10 | Зарезервировано |
| F (Ф-16) / 15 | Зарезервировано |
| F (Ф-17) / 15 | Зарезервировано |
| F (Ф-18) / 10 | Обогрев лобового стекла, магнитола, генератор |
| F (Ф-19) / 10 | Печной отопитель, электрический усилитель руля |
| F (Ф-20) / 10 | Электронный блок управления двигателем, система охлаждения, катушки зажигания, топливные форсунки |
| F (Ф-21) / 5 | Электрический привод стеклоподъемников |
| F (Ф-22) / 5 | Аварийка |
| F (Ф-23) / 5 | Очиститель лобового стекла, фронтальная подушка безопасности |
| F (Ф-24) / 5 | Замок зажигания |
| F (Ф-25) / 5 | Задняя передача |
| F (Ф-26) / 5 | Адсорбер, датчик расхода кислорода, датчик скорости |
| F (Ф-27) / 20 | Обогрев заднего стекла |
| F (Ф-28) / 15 | Габарит правый |
| F (Ф-29) / 15 | Габарит левый |
| F (Ф-30) / 20 | Задняя противотуманная фара |
| F (Ф-31) / 15 | Ближний свет левый |
| F (Ф-32) / 15 | –/– правый |
Предохранители в монтажном блоке, установленном в моторном отсеке автомобиля Шкода Октавия Тур
| Обозначение | Какой за что отвечает / что обеспечивает |
| K 1 | Какой за что отвечает / что обеспечивает |
| K 2 | Обогрев заднего стекла |
| K 3 | Реле модуля управления силовым агрегатом |
| K 4 | Реле топливной помпы |
| K 5 | Зарезервировано |
| K 6 | Дополнительное реле вентилятора системы охлаждения |
| K 7 | Обогрев лобового стекла (основное) |
| K 8 | –/– (дополнительное) |
| K 9 | Система кондиционирования |
| K 10 | Электрический вентилятор системы охлаждения |
| K 11 | Центральный замок |
| K 12 | Стартер (дополнительно) |
| K 13 | Контакты сердцевины замка зажигания |
| K 14 | Зарезервировано |
| K 15 | Очиститель лобового стекла (дворники) |
| K 16 | На фары, дальний свет оптики |
| K 17 | Звуковое оповещение |
Стоимость комплекта нового монтажного блока в салон от 2500 – 2800 рублей, в моторный отсек — от 2300 рублей. Поштучно модули от 200 – 250 рублей (оригиналы), качественные аналоги от 180 рублей.
Проверка и замена
Перед тем, как снять прикуриватель на Шкоде Октавии А5 2016 года, следует проверить его работоспособность. Нажимаем кнопку, а затем выжидаем 20 положенных секунд. Если после этого времени прикуриватель не разогрелся до нужной температуры или не отщелкнулся в начальное положение, то следует провести инспекцию. Ниже представлена таблица, рассказывающая о том, когда деталь можно ремонтировать, а когда необходима замена.
| Причина неисправности | Варианты решения |
| Плохой контакт | Подогнуть металлические фиксаторы внутри патрона. |
| Наличие окислов или ржавчины | Обработать надфилем контакты от налета. |
| Перегоревший предохранитель | Замена предохранителя прикуривателя под номером F24 с номиналом 25 Ампер для Шкода Октавия А5. |
| Обрыв проводки | Проверить целостность проводов при помощи мультитестера, припаять или заменить оборванные кабели. |
| Расплавление шайбы | Замена новым устройством. |
| Выгорание металлической спирали | Замена автоприкуривателя. |

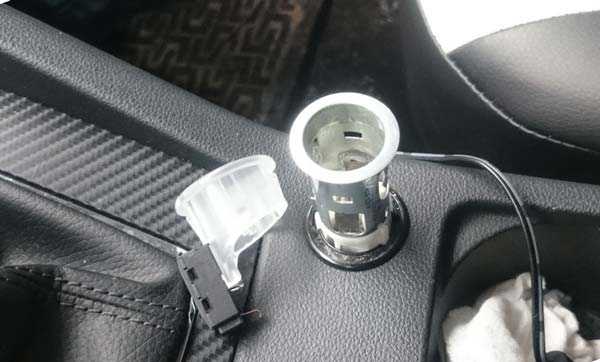

Как снять прикуриватель
Перед работами необходимо купить подходящий инструмент. Производитель рекомендует осуществлять снятие автоприкуривателя Skoda Octavia A5 со специальным съемником, стоимостью 1800 рублей. Однако можно выполнить эту процедуру проще, имея на руках небольшую отвертку.
- Открываем капот, где снимаем минусовую клемму с аккумулятора, обесточивая цепь. Это гарантирует безопасность работ и отсутствие возможности короткого замыкания.
- Вынимаем патрон прикуривателя.
- Берем тонкую отвертку, аккуратно вставляем ее между пластмассой облицовки и металлическим патроном.
- Отгибаем корпус к центру.
- То же самое делаем с другой стороны. Затем отсоединяем колодку проводов.
- Вынимаем светофильтр.
Далее проводим ремонт или замену прикуривателя Октавия А7. Сборка осуществляется в обратном порядке.
Назначение
Схема расположения предохранительных элементов достаточно обширна и для точного определения расположения того или иного устройства необходимо тщательно изучить их особенности и характеристики. Так, модуль предохранительных элементов, который расположен в салоне автомобиля A5 (А7, Тур), обеспечивает защиту таких электрических цепей, как модуль управления системами ABS и ESC, цепи подушек безопасности, цепи климатического контроля и отопления, управления АКП, дворника заднего стекла, подогрева сидений и центрального переключателя освещения. Перечисленные цепи оснащены 5 амперными предохранительными элементами. 10-ти амперные устройства обеспечивают защиту управления центральным замком, переключателя освещения, модуля управления силовым агрегатом. 20-ти амперные применяются в цепи розетки багажника (не путать с подсветкой багажника), омывателя осветительных приборов. Полная схема отображена на нижеприведенной иллюстрации на примере модели Skoda Octavia Tour 1.6.
Модуль предохранительных элементов, который располагается в подкапотном пространстве моделей Октавия (в т.ч. Тур) оснащен меньшим количеством устройств. Так, 5-ти амперные защищают электрические цепи провода диагностики, рычагов переключения указателей поворота и стеклоочистителя, модуля управления силовым агрегатом, выключателя педали механизма сцепления. Элементы на 10 ампер используются в цепях вентилятора системы охлаждения, клапана циркуляции отработанных газов, насоса подачи вторичного воздуха и топливного насоса. 15-ти амперные защищают цепь лямбда-зонда, клаксона, блока управления АКП, освещения багажника.
Зажигание, модуль управления бортовой сетью и правыми осветительными приборами моделей Octavia защищены 20-ти амперными устройствами. Цепи с большей нагрузкой, такие как стартер, клеммы питания, клапаны ABS оснащены предохранительными элементами от 30 до 50 ампер.
-
Читайте также:
С полной картой расположения предохранителей в автомобилях Skoda Octavia A5 /7, (Tour) можно ознакомиться в руководстве по эксплуатации автомобиля или в специальных методических пособиях.
