Еще несколько лет тому назад электроника в автомобиле являлась настоящим предметом роскоши, она была доступна только в самых дорогих моделях.

Но время летит, технологии меняются. Теперь даже самые простые, доступные автомобили имеют в своем арсенале внушительное количество электронных устройств, обеспечивающих работу буквально каждой системы, следящих за состоянием машины и отдельных ее узлов.

С этой точки зрения модели ВАЗ не отличаются изыском и широким ассортиментом электроники. Потому многие решают самостоятельно установить себе бортовой компьютер.

Функции бортового компьютера на ВАЗ 2114

На автомобилях российского производства бортовой компьютер — это узкоориентированный электронный механизм, который получает информацию в основном с электронного блока управления (еще его называют контроллером) и транслирует ее на дисплее, а также выдает сведения маршрутного характера и транслирует различные аварийные сигналы.

Функции боротового компьютера

Основными функциями БК на ВАЗ 2114 являются:

• мгновенное определение основных данных о работе двигателя, таких как — температура в системе охлаждения; обороты вала; напряжение в бортовой сети; угол опережения зажигания; в каком положении находится регулятор холостого хода; угловое положение дроссельной заслонки; расход воздуха массовый;
• диагностика инжектора и выдача кодов ошибок с их расшифровкой;
• оповещение водителя в визуальном и слуховом диапазонах об аварийных и нештатных ситуациях, связанных с работой двигателя или нарушениях запрограммированных параметров движения;
• расчет данных и оповещение водителя об основных параметрах движения — текущей и средней скорости в цифровом изображении; остатке топлива в баке; расчете расстояния, которое можно проехать на данном остатке с текущей скоростью; время текущее и время прошедшее с момента запуска двигателя; километраж за время поездки.

Есть у подобного бортового компьютера и дополнительные функции, как правило это программируемые параметры:

• дополнительные корректировки основных функций;
• информирование о сроках техобслуживания;
• сообщение о сроках ОСАГО;
• выполнение некоторых функций органайзера;
• установка порога включения вентилятора охлаждения.

Какими возможностями должен обладать бортовой компьютер

В следующем списке мы приводим наиболее важные функции, которые должны быть в каждом БК:

1. Остаток топлива в баке.
2. Напряжение в аккумуляторе.
3. Время.
4. Температура антифриза.
5. Температура за бортом.

Дополнительно возможно наличие следующих опций:

1. Средний расход бензина на 100 километров.
2. Качество масла в моторе.
3. Изношенность свечей зажигания.

Диагностический компьютер Multitronics Х140, помимо вышеперечисленных возможностей, обладает голосовым сопровождением. Такая функция вовремя предупреждает водителя о различных изменениях в автомобиле. Например, при исчерпании топлива система мгновенно оповещает об этом, если в баке осталось меньше 5 литров бензина. В холодное время компьютер напоминает о том, что на дороге возможен гололед.

Рекомендуем: Компьютерная диагностика двигателя — какие ошибки можно выявить?

Согласно отзывам опытных водителей, некоторых сильно раздражает подсветка дисплея при поездках вечером/ночью. Но спустя некоторое время использования все привыкают к этому устройству, и ездить без него становится уже не так удобно.

Диагностические возможности Multitronics x140:

1. Расход бензина во время движения и стоянки.
2. Температура антифриза. Этот показатель позволяет контролировать исправную работу температурного датчика. По нему же определяется процесс прогрева ДВС.
3. Напряжение электрической сети автомобиля в вольтах. Благодаря этому параметру можно вовремя отследить различные неисправности генератора, проскальзывания ремня и другие поломки в бортовой системе.
4. Тахометр отображает частоту вращения коленвала, когда мотор работает на холостых оборотах. Если отклонения значительны, это говорит о том, что присутствуют неисправности в топливной системе автомобиля.
5. Положение заслонки дросселя. По этой характеристике можно отслеживать исправность датчика (ДПДЗ). Помимо этого, водитель знает о глубине хода педали газа. Кода мотор выключен, но зажигание включено, при нажатии на педаль показатели должны плавно изменяться от 0 до 100 процентов.
6. Скорость. Дублирует традиционный спидометр, но здесь показания точнее.
7. Неисправности системы впрыска.

Таким образом, рассматриваемый бортовой компьютер получает все диагностические коды поломок и интерпретирует их на свой дисплей в понятном для водителя виде. БК позволяет сбрасывать накопленную информацию.

ВАЗ 2114 КАК ПОДКЛЮЧИТЬ БОРТОВОЙ КОМПЬЮТЕР (Фотоотчёт)

Установка Бортового Компьютера в ВАЗ 2113-14-15

ВАЗ БОРТОВОЙ КОМПЬЮТЕР ШТАТ ОБЗОР

Принцип работы бортового компьютера ВАЗ 2114

Поскольку на ВАЗ 2114 стоят инжекторные двигатели, то бортовой компьютер на этом автомобиле исполняет более широкий спектр функций, чем обычный маршрутный компьютер, стоявший на карбюраторных моделях. Очень большой спектр в его деятельности отведен диагностике и управлению работой систем и приборов двигателя. Он непосредственно взаимосвязан с ЭБУ, который отвечает в первую очередь за безупречную деятельность системы электронного впрыска.

Принцип действия БК на ВАЗ 2114 основывается на том, что это электронное вычислительное устройство:

• принимает сигналы от диагностируемых электронных датчиков двигателя через ЭБУ, выдает информацию о возникших ошибках на дисплей, а при необходимости отправляет управляющий сигнал на ЭБУ для корректировки параметров отдельных систем;
• принимает диагностику от приборов и систем не контролируемых электронным блоком управления и, если это аварийный сигнал, сообщает о нем водителю, выведением соответствующих значков на дисплей, а также подачей голосового извещения, если же это сигнал, требующий управляющего вмешательства, то БК, после анализа данных, отправляет обратный сигнал в соответствие с заложенной заранее программой.

Бортовой компьютер ВАЗ 2114 (установка Multitronics X140)

БК Мультитроникс C 340 ,Бортовой компьютер. Multitronics C 340

AvtoGSM.ru Бортовой компьютер Multitronics Comfort X14

Инструкция по установке бортового компьютера

В данной статье мы рассмотрим процесс установки борткомпьютера «Престиж» с функцией диагностики и чтения ошибок.

Для работы нам понадобятся:

1. Отвёртки.
2. Сам компьютер.
3. Провод длиной 1 м.

Снимаем заглушку на центральной торпеде и ищем в ней 9-контактную колодку проводов. Она должна быть на всех автомобилях Самара. Остаётся только подсоединить колодку к компьютеру и всё, но нам нужно провести к-линию.

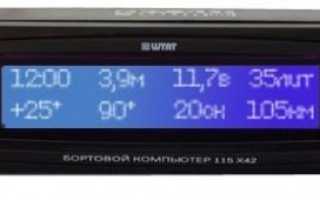

Демонтаж старого бортового компьютера

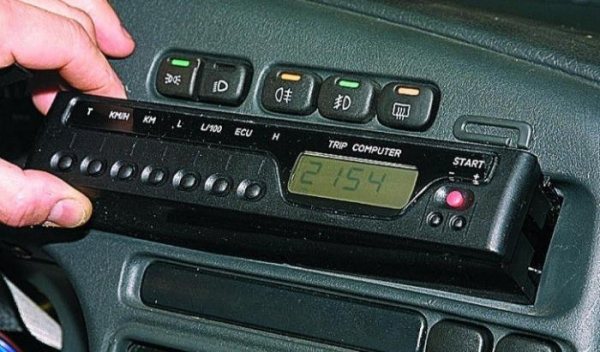

Если на вашем автомобиле уже установлен штатный БК, чаще всего с одноимённым названием «Штат», то его всё равно захочется сменить, потому как, ту информацию, которую способен передавать он и современные аналоги очень отличаются.

1. Отключите минусовой провод от АКБ. Это необходимо для того, чтобы исключить факты короткого замыкания во время демонтаже.
2. Уберите магнитолу, предварительно сняв её защитный фартук.
3. Когда ничего не мешает, можете приступать к отключению всех проводов.
4. Если они успешно отключены, а магнитола демонтирована, можете аккуратно отсоединять крепления БК.
5. После того как он демонтирован, осмотрите все провода на наличие повреждений и коррозии.
6. Если перед установкой нового компьютера пройдет, какое-то время, то лучше всего все контакты обмотать изоляционной лентой. Однако когда работы производятся сразу, такой необходимости нет. О том, как правильно установить БК на ВАЗ-2114, написано ниже.

Коды ошибок на ВАЗ-2114

Так как ЭБУ на всех ВАЗ-2114 аналогичен или, по крайней мере, схож, то заранее записывать, а тем более запоминать их не имеет никакого смысла, благо некоторые модели способны не только вывести её на экран, но и озвучить все неполадки имеющиеся в автомобиле.

Самым лучшим вариантом определения и уточнения неисправностей, будет распечатанная версия кодов ошибок на ВАЗ-2114. Взять их можно на официальных сайтах заводов изготовителей БК для ВАЗ-2114, а ниже мы представим вам, самые частые ошибки, которые встречаются на «четырнадцатых»:

Коды	Описание
0102, 0103	Неправильный уровень сигнала индикатора контроля массового расхода воздуха.
0112, 0113	Неверный сигнал индикатора температуры впускного воздуха — необходима замена элемента.
0115 — 0118	Неправильный сигнал элемента измерения температуры ОЖ — нужна замена датчика.
0122, 0123	Помехи или неверный сигнал индикатора контроля положения дроссельной заслонки — желательно заменить элемент.
0300	Бортовой компьютер (БК) выявил случайные или множественные пропуски зажигания — в этом случае автомобиль может заводиться не сразу.
0201 — 0204	Зафиксирован обрыв в цепи управления форсунками.
0325	Бортовым компьютером был зафиксирован обрыв в цепи устройства детонации.
0327, 0328	Поломка в работе датчика детонации — необходима замена устройства.
0480	Вышел из строя вентилятор охлаждения — нужно заменить элемент.
0505 — 0507	Имеются сбои в функционировании регулятора холостого хода, которые влияют на количество оборотов (более низкие или более высокие). При возникновении этого кода регуляторы нужно заменить.
0615 — 0617	В процессе диагностики были выявлены обрывы или замыкания в цепи реле стартера.
230	Этот код ошибки означает поломку реле бензонасоса — устройство нужно заменить как можно скорее.
1602	Является одним из наиболее встречаемых кодов при диагностике БК на неисправности. Означает пропадание напряжения бортовой сети на электронном блоке управления.

Как провести К-линию?

Схема проведения К-линии

1. Берём наш провод и устанавливаем его во второй контакт нашей колодки.
2. Противоположный конец кидаем под панель приборов в низ до диагностической колодки.
3. Протянув шнур, подключаем его в гнездо «М» если у вас колодка евро-2, или в 7-е гнездо, если у вас колодка евро-3 (очень часто встречается, что на евро-3 она установлена на авто вверх ногами, учтите это)
4. Теперь подключаем компьютер, вставляем его в штатное место и проверяем.

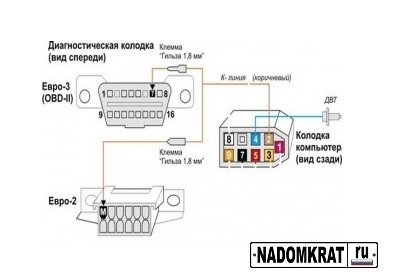

Для более полного и наглядного представления о работе приведена схема.

Что делать, если под панелью приборов нет колодки для компьютера?

В данном случае остаётся только собрать новую колодку: купить 9-контактную и провести к ней провода по следующей схеме:

Схема сборки новой колодки

• сигнал расхода топлива (зелёный провод);
• зажигание (оранжевый);
• + 12 вольт (красный с белой полосой);
• масса (чёрный);
• датчик скорости (коричневый);
• 6к-линия (чаще всего серый или чёрный);
• mute (зелёный с красной полосой);
• подсветка (белый провод, или можно взять от кнопки габаритов);
• датчик уровня топлива (розовый).

Ошибка: «Нет связи с контролёром» или «обрыв к-линии».

Данная ошибка свидетельствует о том, что к-линия не подключена или произошёл обрыв контакта. Проверьте провод, по схеме, описанной выше. Скорее всего вылетел контакт с диагностической колодки.

Неправильные показания датчика забортной температуры

Если у вас температура за бортом -40, то это свидетельствует о том, что произошёл обрыв провода к датчику температуры, или такого датчика вообще нет. Если температура например -25, а на улице всего -10, то вам нужно заменить датчик на исправный.

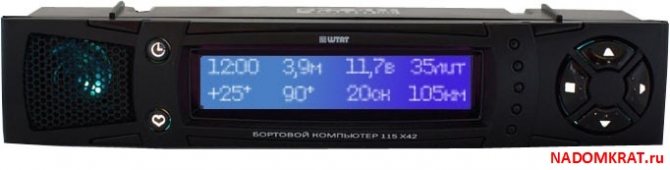

Как пользоваться бортовым компьютером ВАЗ 2114

• Бортовой компьютер автомобиля это сложное электронно-вычислительное устройство выполняющее более 500 функций и поэтому для грамотного и наиболее полного использования всех его возможностей надо внимательно изучить инструкцию по его применению, которая выдается с ним в комплекте. Инструкцию лучше всего изучать в машине при включенном дисплее, чтобы была обеспечена полная наглядность.
• Наибольшее внимание следует уделять изучению значков и команд, выдаваемых при критических ситуациях угрожающих работоспособности двигательной установки, важнейших автомобильных систем и водителя.
• На приборной панели освоить порядок работы с кнопками, через которые осуществляется управление основными режимами, в которых работает БК.

Для каждой модели кнопки могут быть в разном количестве, но функционально они подразделяются на следующие группы:

1. «маршрутный компьютер» — он отображает такие параметры как топливные остатки; расход бензина, текущий и общий; среднюю скорость; черный ящик;
2. « диагностический компьютер» — в этом режиме можно проследить параметры работы всех датчиков, приборов и систем с которыми БК имеет обратную связь; как правило, в этой группе могут оказаться такие команды как «предпусковой прогрев свечей зажигания при запуске в холодное время года», эту функцию еще называют коротко «Плазмер» и «Зимний запуск» при которой после поворота ключа зажигания на запуск автоматически включается режим «Плазмер» и кратковременно включается вентилятор в системе охлаждения для прогрева электролита в аккумуляторе, все это облегчает запуск в холодное время;
3. « техническое обслуживание » — в этой группе программируются команды начиная от времени прохождения очередного ТО, до замены масла или фильтра;
4. « диагностика, ошибки системы» — это отдельная группа, выдающая коды ошибок в работе двигателя. При высвечивании таких кодов надо проверить по инструкции БК установленного на машине, что обозначает данный код. В инструкции дается расшифровка всех кодов, запрограммированных в конкретном компьютере. После расшифровки принять меры к устранению ошибки или перепрограммированию БК.

• При наличии выносного блока-программатора, ознакомиться как с ним работать и при необходимости устанавливать нужные параметры. Если не хватает собственных знаний и навыков требуется обращаться в сервисный центр, который устанавливал данную опцию при покупке автомобиля в автоцентре, или осуществляет сервисное обслуживание данной модели бортового компьютера.

Зачем он нужен?

Установив бортовой компьютер, вы сможете получить устройство, информирующее вас о работе всех систем, причем с завидной точностью. Компьютер считывает параметры, сообщает о потенциальных неисправностях, позволяет предотвратить поломку до того, как она привела к серьезному ремонту.

Новое устройство

Переоценить пользу бортовика невероятно сложно, потому многие решаются его установить на свой ВАЗ 2114. Так автовладельцы без помощи дорогостоящего оборудования на СТО смогут самостоятельно контролировать состояние автомобиля, своевременно реагировать на сообщения компьютера, который проводит регулярную диагностику.

Что выбрать?

Ассортимент бортовых компьютеров для ВАЗ 2114 достаточно обширный. Но брать первый попавшийся не стоит.

Сперва убедитесь, что выбираемый вами компьютер поддерживает программы, предназначенные для электронного блока управления «четырнадцатой» модели.

Модель Гамма GF 415Т

Приобретать дешевые модели ни в коем случае не советуем. Раз вы решили ставить бортовичок, позаботьтесь о том, чтобы в его качестве и надежности не возникало сомнений. За него придется выложить неплохую сумму, но поверьте, оно того стоит.

Советы и рекомендации

Как видно, бортовой компьютер ВАЗ 2115 или ВАЗ 2114 подключается аналогично многим другим устройствам в автомобиле (например, автомагнитола). При этом плюсом является то, что подходящий БК ВАЗ 2114 или бортовой компьютер на ВАЗ 2115 можно установить в имеющееся штатное место в автомобиле. Это значит, что можно избежать необходимости устанавливать устройство с отдельным выносным корпусом.

Кстати, если возникли сложности и поставить бортовик на ВАЗ не получается по той или иной причине, решение можно найти на профильных форумах или обратиться к опытному специалисту. Однако, как показывает практика, все операции зачастую стандартные, то есть особых навыков и знаний не потребуется. Главное, внимательно изучать инструкцию.

Ошибки БК

Если вы приобретаете автомобиль, на котором уже установлен бортовик, это достаточно неплохо. Не придется самостоятельно его монтировать.

Плюс это великолепный способ проверить, действительно ли автомобиль исправен, как об этом заявляет его владелец.

Чтобы проверить БК на предмет ошибок, сбросьте суточный пробег на приборной панели и одновременно с этим включите зажигание. Потом нажмите на кнопку, расположенную возле рычага стеклоочистителя. На дисплее появится версия прошивки установленного БК, плюс коды ошибок, если таковые имеются.

Основные ошибки БК приведены в таблице. Причем самые популярные из них, которые встречаются на ВАЗ 2114 — это 4, 6 и 8.

Код	Что он означает
2	У автомобиля слишком высокое напряжение сети
3	Неисправен датчик уровня топлива
4	Вышел из строя датчик температуры охлаждающей жидкости
5	Неисправен датчик наружной температуры
6	Двигатель перегревается
7	Давление масло достигло критически низкой отметки
8	Возникли проблемы в системе торможения
9	Аккумуляторная батарея разрядилась

Обнаружив ошибки, можно принимать соответствующие решения. Если речь идет о вашем авто, просто сбросьте данные, нажав и удерживая кнопку суточного пробега. Не сделав это, при следующей диагностике ошибки сохранятся, хотя вы приняли меры по их устранению, отремонтировав соответствующие узлы автомобиля.

Какие параметры отображает экран БК

Подключив бортовик, вы сможете получать доступ к большому количеству информации и данных о работе своего автомобиля.

Дисплеи параметров

Большинство компьютеров, подходящих для ВАЗ 2114, отображают следующие данные:

• Скорость движения автомобиля;
• Объем горючего, оставшийся в баке;
• Время, проведенное в пути;
• Частота оборотов двигателя;
• Показатели расхода топлива;
• Степень нагрева двигателя;
• Температура внутри салона;
• Расстояние, которое сможет проехать автомобиль на оставшемся топливе;
• Расстояние, которое проехал автомобиль;
• Напряжение в бортовой электросети;
• Величина нагрева охлаждающей жидкости;
• Расположение дроссельной заслонки;
• Общий расход воздуха;
• Коды ошибок и их обозначение на понятном языке;
• Средний расход топлива автомобиля;
• Количество затраченного топлива за текущую поездку;
• Пройденный путь за поездку в километрах;
• Средняя скорость;
• Другие полезные данные.

Чем БК отличается от панели управления

Многие автовладельцы уверены, что в бортовом компьютере никакой потребности нет, все данные отображаются на приборной панели, и этого достаточно.

Но возьмем для примера спидометр. Как известно, он считывает обороты мотора, переводя из в скорость движения. Но если установить колеса большего диаметра, скорость повысится, но приборная панель будет работать по старой схеме, то есть вы будете превышать скоростные ограничения, хотя на спидометре все «в рамках закона».

Универсальная модель

Простые фиксаторы не справляются со своими задачами так, как на это способен БК. В теории можно вычислить только по приборной панели использованное количество горючего, текущий и средний расход топлива, количество пройденных километров и так далее. Но зачем сидеть за рулем и что-то подсчитывать, отвлекаться, если можно просто получить бортовик и смотреть на его экран, получая нужную информацию исходя из изменяющихся параметров.

Предварительная подготовка

Подготовка к установке

Есть несколько мероприятий, о которых следует подумать и провести их перед тем, как приступить к установке БК.

1. Определите набор функций, которые вы хотите получить от своего БК. Для этого к каждому устройству прилагается штатная инструкция. Плюс много информации можно найти в сети.
2. Покупать сильно навороченную систему для ВАЗ 2114 не имеет смысла. Но и бюджетные модели БК — не самое лучшее решение.
3. Оптимальная комплектация включает в себя монитор, набор проводов и процессор.
4. Решите, куда будет устанавливаться БК. Лучше всего для этого подойдет центральная консоль. Но там должно быть соответствующее свободное пространство для него.
5. Если центральная консоль не подходит, попробуйте торпедо. Хотя в данном случае потребуется выносной корпус.

Запомните сразу, что после установки бортового компьютера, вам также придется устанавливать программное обеспечение и выполнять соответствующие настройки. Потому не думайте, что подключив все провода, работу можно считать завершенной и БК чудесным образом начнет выдавать вам объективную и адекватную информацию.

НАСТРОЙКА И НЕИСПРАВНОСТИ

Настройка бортового компьютера требуется не всегда, например, БК 2114-3857010 прост в обращении и настроек почти не требует. Для каждого устройства выводятся на дисплей свои параметры, поэтому необходимо читать инструкцию к БК и руководствоваться рекомендациями от производителя.

Если не работает бортовой компьютер ВАЗ 2114, нужно проверить:

• Правильность и надежность соединения проводов и штекеров;
• Целостность предохранителя F3, отвечающего за работу БК (на самом устройстве предохранитель не всегда есть, но в любом случае нужно смотреть инструкцию);
• Правильность настроек согласно прилагаемой к БК инструкции.

Установка

Процесс установки

Чтобы подключить бортовик на свой ВАЗ 2114, быть большим специалистом не обязательно. Действуя согласно инструкции, вы сможете самостоятельно выполнить всю работу. Уделите только этому вопросу достаточно времени и сил.

1. Первым делом снимите заглушку, расположенную на приборной панели. Будем отталкиваться от того, что вы нашли для своего бортового компьютера место.
2. Сняв заглушку, ищите связку проводов, которые имеют девятиконтактный разъем. Все модели ВАЗ его имеют, потому ваша «четырнадцатая» исключением не станет.
3. Теперь подключайте этот разъем к вашему бортовому компьютеру.
4. Одно из важнейших мероприятий — это проведение К-линии.
5. Для этого возьмите провод примерно на 1 м в длину, и соедините его со вторым контактом колодки девятиконтактного разъема.
6. Второй конец провода подводят к колодке диагностики. Она располагается непосредственно под приборной панелью. Дабы облегчить самому себе задачу, советуем отсоединить панель с правой стороны.
7. Если у вас колодка Евро 2, провод с колодкой диагностики соединяется при помощи М-гнезда.
8. Если колодка Евро 3, тогда вам потребуется гнездо под номером 7.
9. В некоторых случаях на ВАЗ 2114 колодку Евро 3 монтируют вверх ногами. Потому обязательно обратите на это внимание при подключении, чтобы ничего не перепутать.
10. Выполнив подключение бортового компьютера, поставьте его в отведенное место и проверьте в работу.

Установка аппаратуры

В этом разделе опишем как подключить бортовой компьютер на ваз 2114. У шофера два варианта — использовать штатное место под прибор (еще один из парадоксов автопрома: место под компьютер есть, но сам компьютер даже не думали устанавливать) или пользоваться дополнительными внешними кронштейнами, которые имеются в комплекте поставки БК.

Если вы будете ставить аппарат в штатное гнездо, то предусматривайте, что потребуется периодический демонтаж бортовика. Если на машине уже стоит устройство, то его нужно безопасно отключить и демонтировать. Советуем записать последовательность подключения проводов: если допустить ошибку, то в этом случае не работает бортовой компьютер ВАЗ-2114.

Алгоритм действий по подключению:

1. Под заглушкой найти колодку с девятью контактами (2 ряда по 4 контакта и один чуть в стороне).
2. Соединяем её с подходящей колодкой БК.
3. На колодке каждой паре отверстий присвоено соответствующее обозначение в виде латинской литеры. Начинать стыковку нужно с отверстий К. Дальнейший порядок значения не имеет, но закончить установку нужно М-гнёздами.
4. Далее остаётся закрепить прибор в штатном месте.

Обратите внимание на расположение разъема подключения к ПК. Иногда он находится на задней стенке, но чаще на лицевой панели. Синхронизация с ПК происходит через разъём типа micro-USB.

Штатный бортовой компьютер 2114

Как снять БК

Не будем кривить душой, а справедливо заметим, что качество и функциональность штатного бортового компьютера, предлагаемого для ВАЗ 2114, оставляет желать лучшего.

Потому решение установить альтернативу с расширенным функционалом и возможностями со стороны владельцев авто является вполне справедливым.

Проводка

Прежде чем снимать БК, убедитесь, что на устройство уже не распространяется гарантия. Если самостоятельно вмешаться в конструкцию машины, вы можете потерять в деньгах. Однако новые «четырнадцатые» модели ВАЗ — это большая редкость, потому мало какие машины до сих пор на заводской гарантии.

Решив все эти нюансы и подобрав уже новый бортовой компьютер, можно смело приступать к демонтажу старого БК.

1. Отключите минусовую клемму от аккумуляторной батареи, установленной в подкапотном пространстве вашего автомобиля. Это нужно для того, чтобы защитить себя от ударов током, а также во избежание порчи всей проводки.
2. Снимите магнитолу, которая стоит у вас на консоли.
3. Демонтируйте наружную панель от аудиосистемы.
4. Теперь можно полноценно извлекать весь корпус магнитолы. Все провода, подключенные к ней, обязательно открепляются.
5. Перед вами откроется отверстие, куда просовывается рука и осторожно открывается крепление блока компьютера.
6. Достаньте свой устаревший или пришедший в негодность бортовик, предварительно отсоединив все подключенные к нему провода.
7. Если новый БК вы устанавливать не собираетесь, тогда демонтированная проводка обязательно соединяется. Иначе у вас возникнут проблемы в процессе эксплуатации автомобиля.
8. Ряд устройств подключены к вашему бортовому компьютеру. Потому их придется также отключить. Делайте это аккуратно и постепенно. Никаких резких движений. А то еще придется проводку менять.
9. Если на место старого претендует новый БК, на этом этапе начинайте подключение.
10. Вставьте на место магнитолу, соберите все узлы по своим местам, соблюдая обратную последовательность демонтажа.

Работа не сложная, но для ее выполнения придется потратить некоторое время.

Бортовой компьютер ВАЗ 2114, по сути, представляет собой «мозги» транспортного средства. Благодаря этому устройству контролируется работа основных систем и агрегатов автомобиля, а при его поломке водитель может столкнуться с определенными трудностями. Подробнее об основных характеристиках, а также неисправностях БК автомобиля вы сможете узнать из этого материала.

Характеристика БК

Перед тем, как выбрать, какой лучше устанавливать БК, чтобы он хорошо работал, давайте разберемся с характеристиками устройства.

Назначение

Предназначение бортового компьютера ВАЗ 2114 заключается в информировании автовладельца о технических параметрах транспортного средства. Это осуществляется в результате того, что штатный бортовой компьютер ВАЗ 2114 соединяется с блоком управления посредством специальной диагностической линии. Последняя, при помощи закодированных импульсов, предупреждает водителя о расходе горючего, количестве оборотов мотора и прочих параметрах. Большую часть информации БК получает от датчиков.

Разнообразие модельного ряда

Ниже рассмотрим наиболее популярные модели компьютеров для «четырки». Особенно на этой ниве преуспели отечественные и китайские разработчики.

Мультитроникс-Комфорт

Бортовой компьютер ВАЗ-2114 «Мультитроникс» — одно из самых востребованных изделий в этом сегменте оборудования. Автомобилисты предпочитают изделия данной марки, так как они совместимы не только с пятнадцатым семейством, но и с «Самарами»/«Спутниками» первого поколения.

Стандартные функционал современных компьютеров Multitronix:

• отображение до 6 параметров одновременно;
• создание различных пользовательских профилей (до 4 штук) с различными предустановками;
• точное графическое отображение уровня горючего.

Например, БК может запустить процесс сушки свечей или задать значение температуры двигателя, при котором активируется вентилятор. За подобное устройство у автолюбителя попросят от 2,5 до 3 тысяч рублей.

Руководство по подключению своими руками

Процедура установки, демонтажа и подключения может быть осуществлена в домашних условиях. Перед тем, как взяться за эту работу, взвесьте свои силы, поскольку компьютер — это дело серьезное, ведь именно он отвечает за многие процессы. Тем более, что он напрямую связана с блоком управления (автор видео — канал Домашние Самоделки).

Монтаж БК

Далее, предлагаем узнать, как производится установка бортового компьютера на ВАЗ 2114. Для ВАЗ 2114 можно использовать БК Гамма или любой другой, адаптированный под технические характеристики и особенности транспортного средства.

Итак, как установить устройство своими руками:

1. Для начала необходимо подобрать место для монтажа. Как мы уже сообщали, оно находится на центральной консоли и скрыто при помощи пластиковой заглушки, поэтому ее необходимо демонтировать.
2. Для более простого монтажа в этой модели авто предусмотрен специальный разъем проводов с колодкой, в которой девять контактов. Эти контакты необходимо установить в разъем, расположенный на тыльной стороне БК.
3. Далее, активируем К-линию. Чтобы сделать это, необходимо подключить провод коричневого цвета к гнезду М разъема для Евро2 либо к гнезду 7 разъема Евро3. Что касается обратного конца кабеля, то его необходимо установить в гнездо 2 на штекере. При установке будьте внимательны, возможно такое, что колодка установлена в автомобиле вверх ногами.
4. Теперь вам остается только установить БК в место посадки и протестировать устройство на работоспособность. Следует учитывать, что в зависимости от модификации устройства, такой БК можно поставить и на транспортное средств ос карбюратором. Но одного компьютера будет недостаточно, необходимо будет ставить дополнительные устройства и приборы (автор видео — канал MrStas ZoRrO).

Демонтаж БК

Часто бывает такое, что БК не устраивает автовладельцев по тем или иным функциям или он просто работает некорректно и его необходимо заменить. В таком случае вы можете произвести демонтаж БК в домашних условиях, в этом нет ничего сложного. Перед тем, как снимать устройство, необходимо удостовериться в том, что его демонтаж не отразится на гарантийном обслуживании транспортного средства. Разумеется, это относится к более новым автомобилям, которые приобретались в салоне. Мы рассказываем об этом потому, что демонтаж БК в любом случае повлияет на гарантию, это необходимо учитывать.

Итак, подробная инструкция по демонтажу бортового компьютера своими руками:

1. Перед тем, как приступить к процессу снятия, необходимо обесточить транспортное средство. Чтобы сделать это, достаточно просто отключить аккумулятор, а именно — снять с него отрицательную клемму.
2. После этого демонтируется панель управления аудиосистемой. В этом также нет ничего сложного, при снятии будьте аккуратны, чтобы не повредить ее.
3. Далее, необходимо демонтировать саму автомагнитолу, для этого нужно отсоединить подключенную проводку от нее.
4. После того, как магнитола будет снята, через открывшееся отверстие можно просунуть руку и отсоединить фиксаторы блока самого устройства. Сделав это, необходимо максимально аккуратно демонтировать БК и отсоединить от него всю подключенную проводку.
5. После выполнения всех этих действия необходимо убрать все вспомогательные девайсы и приборы, которые подключены к БК. Если вы решили произвести замену устройства на новое, то на этом этапе устанавливается новый девайс и подключается в соответствии с инструкцией по эксплуатации и монтажу. Если вы просто решили демонтировать БК, то просто подключите аудиосистему и установите ее на свое место.

Цена вопроса

Стоимость устройства зависит от многих параметров, поэтому однозначно назвать цену, актуальную для всех бортовых компьютеров на «четырках», нельзя. Цена на устройство определяется в соответствии с производителем компьютера, его технических параметров и характеристик. Сразу же хотим сказать, что отдавать предпочтение дешевым вариантам мы бы не рекомендовали, поскольку БК — это «мозги» автомобиля, а на этом экономить нельзя.

Как установить самостоятельно?

Для того чтобы самостоятельно установить устройство, необходимы:

• набор отверток;
• провод длиной около метра.

Бортовой компьютер устанавливают в такой последовательности.

1. Снимают заглушку на центральной панели приборов.
2. Находят девятиконтактную колодку с проводами.
3. Фиксируют провод во второй контакт колодки.
4. Другой конец провода опускают вниз под панель приборов.
5. Находят диагностическую колодку.
6. Определяют тип диагностической колодки. Здесь 2 варианта: ЕВРО-2 или ЕВРО-3.
7. Устанавливают второй конец провода в гнездо «М» для первого варианта колодки или в седьмое гнездо для второго.
8. Подключают бортовой компьютер ВАЗ.
9. Устанавливают его в штатное место.
10. Проверяют правильность установки.

Подробная на ВАЗ 2114 инструкция по установке и схема, входящая в комплект всех моделей бортовых компьютеров, существенно облегчат задачу. Бывают случаи, когда под панелью приборов отсутствуют колодки для бортового компьютера. Тогда необходимо приобрести новую девятиконтактную колодку и установить ее в автомобиль.

При самостоятельной установке бортового компьютера, а также в процессе эксплуатации, устройство может сообщать об ошибках, которые указывают на поломку или некорректную работу. Ошибки «Обрыв K-line» или «отсутствие связи с контроллером» информируют об отсутствии контакта или о том, что провод соединения оборван. Обследуйте провод соединения девятиконтактной и диагностической колодок, может быть, вылетел контакт.

Датчик температуры за бортом показывает некорректные или ошибочные данные. В случаях, когда бортовой компьютер показывает температуру на улице (внешнюю) -50 °С, это может означать, что провод, подсоединенный к датчику температуры, оборвался. Кроме того, это может говорить о том, что такой датчик отсутствует.

О неисправности датчиков свидетельствует некорректная информация о погоде, например, температура воздуха -5 °С, а прибор показывает -30 °С. Здесь достаточно просто поменять поврежденный датчик.

В наше время бортовой компьютер необходим каждому автовладельцу. Помимо того, что он помогает в управлении практически всеми техническими системами транспортного средства, устройство еще предупреждает о неполадках. А своевременный ремонт или замена поврежденного элемента увеличит срок службы автомобиля.

Электронные устройства, которые фиксируют и отображают ключевые параметры эксплуатации автомобиля, внедрялись в производство с 80-х годов. Новаторами направления стали японские производители: полноценные бортовые компьютеры устанавливались на люксовых и бизнес-седанах и купе. В силу своей самобытности отечественный автопром не спешил с внедрением подобных инноваций вплоть до конца 2000-х. Невозможно было встретить штатный бортовой компьютер на ВАЗ-2114 или других популярных российских легковушках того времени.
