Для обеспечения безупречной и безопасной работы любого автомобиля необходимо поддерживать идеальное техническое состояние всех деталей. В том числе, и самых мелких, которые на первый взгляд кажутся не слишком важными.

В качестве примера последних можно привести маслосъемные колпачки, которые применяются в конструкции двигателей ВАЗ и обеспечивают его герметичность в местах прилегания направляющих втулок и клапанов.

Эти детали состоят из нескольких элементов – мощной втулки, которая выполняется из высокопрочной стали, каучуковой оболочки, исполняющей роль уплотнителя, и эспандерных пружин, фиксирующих клапанный шток, и края самого колпачка. Слабым звеном конструкции является каучуковый корпус, который не может в течение длительного времени выдерживать воздействие агрессивных сред, постепенно твердеет и подвергается износу. Именно из-за этого моторное масло просачивается в камеру сгорания.

Основной и единственный симптом, который указывает на возникновение неисправностей маслосъемных колпачков – это появление дыма синего цвета из выхлопной трубы. Одновременно с этим может наблюдаться сильное повышение расхода смазочной жидкости, поэтому лучше сразу установить новые детали, чтобы не усугублять проблему.

Сколько стоит такая процедура в автосервисе? Цена ее невысока, но при частой замене колпачков ваши затраты могут существенно возрасти. Поэтому лучше воспользоваться приведенной ниже инструкцией и осуществить замену самостоятельно. Тем более что это совсем не так сложно, как может показаться неопытному автолюбителю.

Устройство

Маслосъемные колпачки — это современный вариант исполнения сальников клапанов, которые оснащены мощной втулкой из стали внутри и экспандерной пружиной. Пружины служат для фиксации краев колпачков и клапанных штоков.

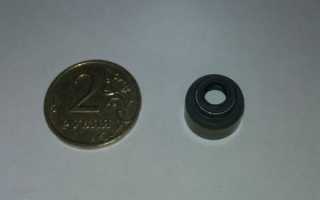

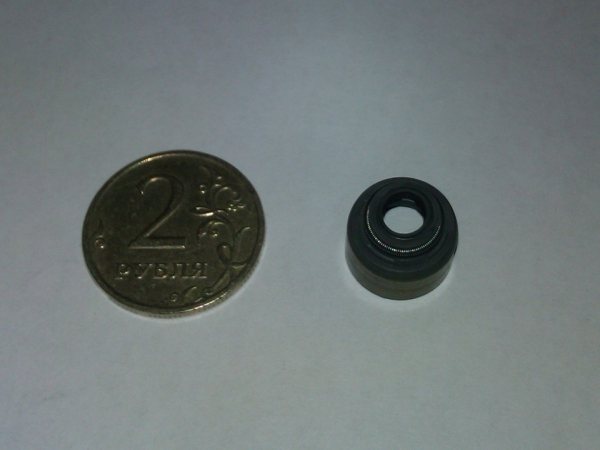

Реальный размер колпаков

Прокладки выполняют преимущественно из каучука, который с течением времени становится более твердым, возникает износ, потому элемент перестает должным образом выполнять свои функции. Как результат, внутри камеры сгорания оказывается масло.

Признак износа маслосъемных колпачков только один — из выхлопной трубы начинает активно «валить» густой дым синего оттенка, плюс увеличивается расход масла.

Решение сложившейся ситуации только одно — замена.

Замена маслосъёмных колпачков на ВАЗ-08

Замена маслосъемных колпачков без снятия головки гбц

замена маслосъемных колпачков ваз 2107 классика

Инструмент для замены маслосъемных колпачков

Итак, прежде, чем подходить к машине, заготовьте все необходимое:

• съемник колпачков – если такого нет, можно обойтись без него;
• рассухариватель клапанов;
• длинногубцы или пинцет;
• новые маслосъемные колпачки в нужном количестве (равном количеству клапанов в двигателе), можно с небольшим запасом;
• магнитная указка;
• прокладка клапанной крышки;
• оловянный пруток;
• плоская отвертка.

Когда все это будет у вас на руках, можете переходить непосредственно к ремонтным работам.

Рекомендации по диагностике неисправности

Если при запуске мотора в вашем автомобиле загорелся индикатор слишком низкого уровня моторного масла в картере (он есть только в машинах с высокой передней панелью, в автомобилях с низкой индикатор имеет только датчик аварийного давления масла), сначала необходимо немедленно заглушить двигатель. Затем нужно осмотреть силовой агрегат на предмет протечек. Если их нет, то через 20 минут необходимо проверить уровень смазки в картере с помощью щупа. Если уровень нормальный (между отметками min и max), следует проверить датчик уровня масла. Он расположен рядом с масляным фильтром. Всегда гораздо легче и дешевле заменить неисправный датчик, чем разбирать силовой агрегат из-за мнимой поломки.

Для замены колпачков понадобятся следующие инструменты:

• устройство, с помощью которого осуществляется напрессовка колпачков (оправка);
• устройство для сжимания пружин клапанов;
• плоскогубцы;
• пинцет;
• оловянный пруток диаметром примерно в 8 мм и длиной не менее 20 см.

Кроме того, пригодится стандартный набор ключей.

https://youtube.com/watch?v=C4tsTwXytDk

Инструмент для замены маслосъемных колпачков

ЗАМЕНА МАСЛОСЪЁМНЫХ КОЛПАЧКОВ ВАЗ КЛАССИКА

Как узнать, что пора менять

Изношенные колпачки автомобиля ВАЗ 2109

Всё просто: если из выхлопной трубы машины идёт густой сизый дым, значит, колпачки пора менять. Как правило, этот дым появляется только при запуске мотора и при его остановке. Но если колпачки изношены очень сильно, густой дым из трубы идёт постоянно.

Однако дым — не единственный признак необходимости срочной замены колпачков. Иногда дыма практически не видно, но расход масла в машине повышается в несколько раз, при этом никаких внешних течей масла (через различные сальники и прокладки) не наблюдается. Всё это тоже говорит о том, что время менять колпачки.

Замена маслосъёмных колпачков на ВАЗ классика (НИВА).

Неисправности маслосъёмных колпачков

Высокое качество материалов не гарантирует вечную работу сальников клапанов, рано или поздно под действием негативных факторов (высокие температуры, агрессивный химический состав масла и т. д.) происходит незначительный износ регулярного характера, который, в конце концов, приводит к тому, что эти детали больше не могут выполнять свои функции в полной мере. Рабочая поверхность резиновая и со временем структура уплотняется, от чего эластичность теряется, начинают появляться трещины. Длительная эксплуатация и воздействие агрессивной среды с высокими температурами не лучшим образом отражается и на демпферной пружине. В конечном итоге все это приводит к тому, что маслосъёмные колпачки перестают эффективно снимать масло со штоков клапанов, и оно попадает в камеры сгорания.

Когда рекомендуется поменять клапанные сальники

На то, что необходимо менять сальники, указывают некоторые характерные особенности.

Признаки неисправности

Так как данные колпачки установлены внутри мотора, то оценить их исправность визуально невозможно. Однако есть ряд признаков, которые могут указывать на их плохое состояние.

1. Двигатель начинает потреблять масло. Есть моторы, для которых нормой становится потребление 100 грамм на тысячу километров. Если вы доливаете литр масла каждую неделю – определенно, ваш мотор потребляет смазывающее вещество.
2. Расход масла будет обязательно сопровождаться дымом сизого цвета из выхлопной трубы. Увидеть это на холостых оборотах нельзя, однако если дать двигателю хорошую нагрузку, то такое явление можно будет заметить и в зеркало заднего вида.

Это интересно: Регламент планового Технического Обслуживания (ТО) для модели Ford Focus 3 (Форд Фокус)

Причины износа

На холостых оборотах коленвал ВАЗ 2109 вращается со скоростью 800 об/мин, максимальная скорость составляет 4 500–5 000 об/мин. Каждый клапан за отрезок времени одна минуту может совершить от 120 до 1 200 рабочих тактов, т. е. опуститься и подняться. Соответственно, на каждый маслосъёмный колпачок приходится серьезная нагрузка. При этом следует учитывать агрессивную среду, в которой они находятся (высокие температуры, химически агрессивный состав масел, отработанные газы).

По мере эксплуатации каучуковая мягкая часть маслосъёмных колпачков теряет свою первоначальную эластичность. А диаметр рабочих кромок, на которые приходится прижатие, со временем уменьшается. Качество сальников не имеет значения, замена потребуется даже самым хорошим деталям.

Как узнать, что пора менять

Изношенные колпачки автомобиля ВАЗ 2109
Всё просто: если из выхлопной трубы машины идёт густой сизый дым, значит, колпачки пора менять. Как правило, этот дым появляется только при запуске мотора и при его остановке. Но если колпачки изношены очень сильно, густой дым из трубы идёт постоянно. Однако дым — не единственный признак необходимости срочной замены колпачков. Иногда дыма практически не видно, но расход масла в машине повышается в несколько раз, при этом никаких внешних течей масла (через различные сальники и прокладки) не наблюдается. Всё это тоже говорит о том, что время менять колпачки.

Результат работы изношенных маслосъёмных колпачков

При появлении первых признаков износа деталей необходимо незамедлительно диагностировать причины нарушения работы газораспределительного механизма. В том числе проверить состояние клапанных сальников. Опытные автолюбители, знающие устройство двигателя, в курсе способов проверки своими руками. Новичкам же рекомендуется обратиться с этим вопросом к квалифицированным специалистам сервисов по ремонту автомобилей. Эксплуатация силовой установки, где налицо все признаки износа маслосъёмных колпачков, крайне не рекомендуется длительное время.

Последствия эксплуатации двигателя с такими неисправностями бывают не самые приятные:

• мощность двигателя значительно снижена;
• нестабильная работа на холостом ходу (глохнет);
• «плавающие» обороты мотора;
• снижение компрессии в цилиндрах;
• закоксованность (нагар на поршнях, свечах зажигания и стенках цилиндров).

Появление характерного нагара – серьезный симптом. Дальнейшая эксплуатация без выявления и устранения причин его появления чревата выходом из строя двигателя и его капитальным (соответственно, дорогостоящим) ремонтом.

Как заменить маслосъемные колпачки на ВАЗ-2109

Чтобы замена маслосъемных колпачков ВАЗ-2109 была выполнена максимально оперативно и аккуратно, потребуются плоская отвертка, специальный съемник, утконосы, головка, которая позволяет быстро вывинтить свечи зажигания и рассухариватель для клапанов. Если все инструменты готовы, остается приступить к процедуре, осуществляемой в несколько этапов:

• снимаем топливный насос, воздушный фильтр и распределитель системы зажигания, чтобы открыть свободный доступ к маслосъемным колпачкам. Данный этап относится лишь к тем автомобилям, которые работают на бензине и, соответственно, имеют карбюратор;
• для предотвращения короткого замыкания снимаем минусовую клемму с аккумуляторной батареи;
• снимаем зубчатую шестеренку с распредвала;
• демонтируем крышку головки блока цилиндров, открутив соответствующие болты, а также разбираем заднюю ее часть;
• разбираем распредвал со стороны головки блока цилиндров. После этого вращаем вручную коленчатый вал, чтобы поршень заменяемого колпачка «замер» в позиции ВМТ;
• специальной головкой вывинчиваем свечу из ГБЦ. Вместо нее необходимо аккуратно вставить оловянный прут с диаметром 8 миллиметров, который должен попасть между поршнем и клапаном. Использование этого изделия дает возможность избежать длительного и сложного демонтажа головки блока цилиндров;
• рассухариваем клапаны, после чего снимаем их пружины и тарелки;
• выпрессовываем маслосъемные колпачки;
• для установки новых деталей необходимо снять с них стальные пружинки и аккуратно смазать изделие моторным маслом. После этого будет значительно проще запрессовать колпачок на место;
• устанавливаем пружинки и собираем головку блока цилиндров.

Рекомендуем: Можно ли смешивать тормозную жидкость разных производителей?

В процессе сборки потребуется смазать шейки и кулачки распределительно вала, а также обязательно установить сальник, исключающий протечку масла.

Замену маслосъемных колпачков необходимо выполнять сразу же после обнаружения симптомов их износа. В противном случае попадание масла в двигатель может привести к серьезным его поломкам и, соответственно, к существенному удорожанию процедуры ремонта.

Способы замены

Есть несколько основных вариантов ваших действий в случае, если колпачки перестали работать должным образом.

Выбирая вариант с самостоятельной заменой колпачков, убедитесь в наличии достаточного опыта и навыков. В противном случае делать ремонт своими руками категорически не рекомендуется.

Замена

Для работы по замене маслосъемников вам понадобится:

• Набор плоских отверток;
• Головка для демонтажа свечей зажигания;
• Новые колпачки;
• Съемник для колпачков;
• Рассухариватель (для клапанов);
• Утконосы;
• Прут с сечением 8 мм.

Процесс извлечения

Подготовив все необходимое, можно приступать к работе.

1. Снимите первым делом воздушный фильтр, топливную помпу, распределитель зажигания. Все это актуально для карбюраторных ВАЗ 2109.
2. Некоторые утверждают, что для замены колпачков обязательно снимать ГБЦ. Неправда. Чтобы обойти этот этап, вам потребуется прут. Далее расскажем о том, как меняются маслосъемники без снятия головки.
3. Снимите минус с АКБ.

1. Демонтируйте шестеренку с распределительного вала.
2. При разборке постарайтесь сохранить шпонку. Она располагается в пару распределительного вала. Вытяните ее аккуратно и проблем не будет.
3. Выполните демонтаж крышки ГБЦ путем выкручивания всех болтов, расположенных по периметру.
4. Снимите заднюю часть крышки ГБЦ — заглушку распределителя зажигания. Тут вам придется открутить 2 гайки, фиксирующие провода массы, плюс снять наконечники проводников со шпилек.
5. По обе стороны корпуса подшипника распредвала выкрутите гайки, уберите их в сторонку, но не потеряйте.
6. Снимите распределительный вал с ГБЦ и после этого можно демонтировать сальник.
7. Проверните коленвал, когда поршень, на котором требуется поменять маслосъемный колпачок, не окажется в положении верхней мертвой точки.
8. Специальной головкой выкрутите свечу зажигания из головки блока, вставьте подготовленный заранее прут диаметром 8 мм. Желательно из олова. Вставьте прут так, чтобы он оказался между поршнем и клапаном.

Пружинка

1. Аккуратно сожмите пружины клапана, используя рассухаритель.
2. Утконосом или пинцетом достаньте сухари клапана, после чего снимите элемент.
3. Извлеките с посадочных мест верхнюю тарелку и пружину клапана. Не забывайте, что пружин там две — верхняя и внутренняя. Снятию подлежат обе.
4. Выпрессуйте маслосъемный колпак, расположенный на направляющей втулке. Чтобы сделать это, нужно установить на клапан цангу специального инструмента, который служит для демонтажа этих элементов. Его вы легко найдете в любом автомагазине или на рынке.
5. Подставьте байок и ударьте им по втулке, после чего ударьте по байку ручки.
6. Выпрессуйте колпачок со втулки и извлеките его из цанги. Здесь помогут обычные плоскогубцы, если специального инструмента у вас нет.
7. При извлечении будьте аккуратны, поскольку есть риск повредить втулки. Тяните строго вверх и ни в коем случае при выпрессовке не проворачивайте элемент.

Извлекайте аккуратно

1. Возьмите новые колпачки, снимите пружины с них.
2. Капните немного масла на колпак и вставьте на законное место.
3. Запрессуйте колпачок инструментом. Убедитесь, что элемент сел до упора и максимально плотно.
4. Верните на место пружинку, которую вы сняли.
5. По аналогии замена выполняется на всех остальных поршнях.
6. Верните на место пружинку и тарелку клапанов. Сухари клапанов монтируются в проточки специальным инструментом.
7. Извлеките прут. Чтобы сухари встали на свои места, ударьте по краям клапана молотком. Для лучшего эффекта вооружитесь маленьким металлическим стержнем, ударив через него.
8. Опоры распредвала, шайбы обязательно смажьте моторным маслом.
9. Верните на место распределительный вал. Не забудьте убедиться, что кулачки первого цилиндра направлены строго к толкателям.
10. Смажьте маслом кулачки и шейки распредвала.
11. Верните на свои позиции корпус подшипников распределительного вала. Проследите также, чтобы направляющие втулки оказались в отверстиях кожухов подшипников.
12. Затяните крепежные гайки, установите сальник распределительного вала.
13. Выполните сборку узла в обратной последовательности.

Рекомендуем: О смешивании тосола с водой: можно ли?

Поменять маслосъемные колпачки не так сложно, как может показаться на первый взгляд. Но если такая работа вызывает опасения, обратитесь к проверенному автосервису.

Замена маслосъёмных колпачков без снятия головки ваз 2112, 16 клапанов, пошаговая инструкция с фото

Дорогие друзья, сегодня мы вам расскажем подробно и с фотографиями о том, как самостоятельно заменить маслосъемные колпачки на ВАЗ-2112, 2111 и 2112, оснащенных 16 клапанным двигателем. Вся прелесть нашего повествования в том, что для того что бы заменить маслоотражающие колпачки мы не будем снимать головку с двигателя, а это значительная экономия время и трудозатрат, не нужно сливать тосол, откручивать коллектор и т.д.

Признаки износа маслосъемных колпачков

При этом мы сделаем это без использования дорогущего рассухаривателя, который позволяет это делать, а будем использовать обычный рассухариватель клапанов для ВАЗ-2110, который можно купить на авторынке за 200 рублей. Еще до начала работ рекомендую приобрести данный рассухариватель, если опыт рассухаривания-засухаривания мал, то взять про запас пяток сухариков, так же нам понадобится анаэробный (не используйте силиконовый) герметик, в отличии от обычного силиконового при контактировании с маслом он не забивает каналы а растворяется в нем, и еще купите за 50 рублей ключик для натяжки ролика ГРМ, так как ремень придется снимать и потом выставлять по меткам. Кстати не повредит заменить попутно и сам ремень ГРМ и ролики в идеале. Если готовы сделать это самостоятельно – нет проблем, если решимости не хватает – могу порекомендовать обратиться для замены ремня ГРМ в Минске к ребятам, сделают точно хорошо и недорого.

Отключаем датчики, шланги, тросики

Ну а если готовы сделать все своими руками – тогда приступим. Для начала снимаем пластиковую крышку с двигателя и получаем доступ к “впускному коллектору”
