Замена щеток генератора на «Приоре» своими руками

При проблемах с электрикой необходима базовая дифференциальная диагностика, чтобы отделить износ щеток от сбоев диодного моста, замыканий проводки, неисправного кондиционера или иного оборудования.

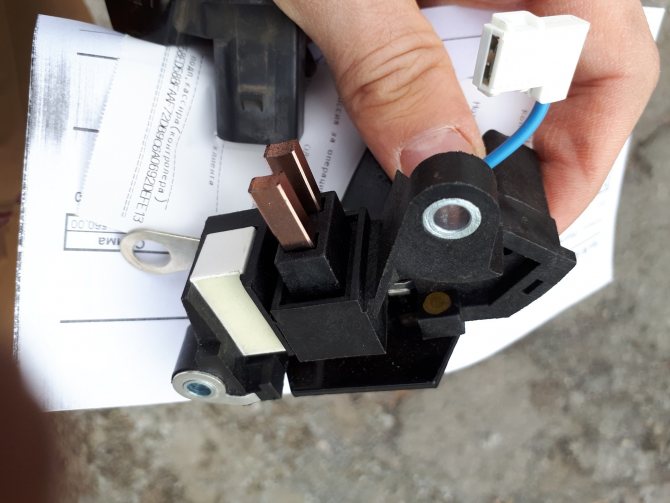

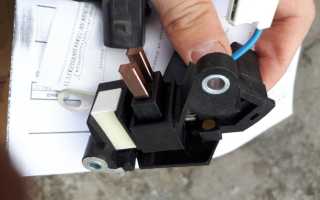

Щетки генератора «Приора» расположены в узле контроля напряжения и отвечают за регулировку тока бортовой сети. Постепенно они изнашиваются и нуждаются в чистке или замене.

С кондиционером

Авто с кондиционером потребляет больше электроэнергии и нуждается в более стабильном и производительном узле. Автомеханики советуют подбирать совместимые с приборами на 115-120 А.

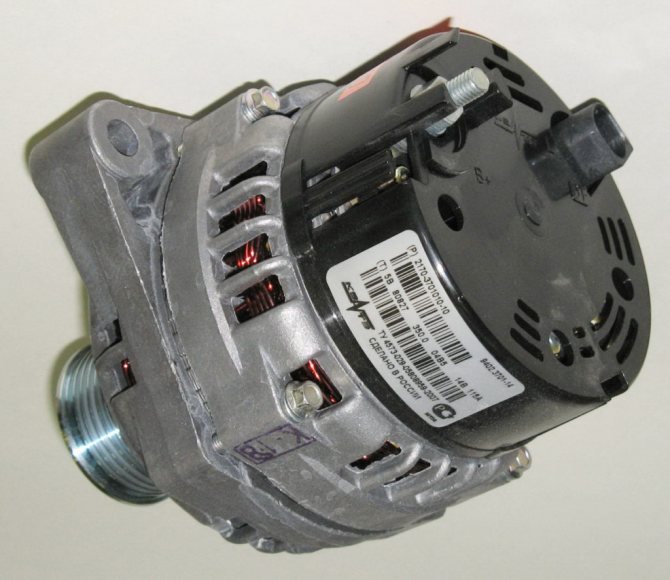

На «Приоры» часто устанавливают генератор от версии «Люкс» КЗАТЭ 9402.3701-14. Замена щеток генератора «Приора» с кондиционером в подобном случае обычно выполняется на модель с артикулом 897.3702. Эти щетки генератора устанавливаются на «Приору» с устройством 115А.

Новая Лада: Замена ламп щитка приборов (приборной панели) Лада Приора

ЗАМЕНА ЩЁТОК ГЕНЕРАТОРА. РЕЛЕ РЕГУЛЯТОРА НАПРЯЖЕНИЯ ГЕНЕРАТОРА. ВАЗ, ЛАДА.

Замена генератора на ВАЗ 2110-2112 и 2114-2115

ЗАМЕНА ГЕНЕРЕТОРА НА ПРИОРЕ С КОНДЕЕМ!

Меняем щетки генератора, последовательность процесса

Произвести замену щеток генератора на Приоре, которые износились, вполне можно и без его съема. Но, как утверждают специалисты своего дела, все же процесс упрощается, если замену генератора предваряет извлечение его из обычного месторасположения.

Важно! Проводя какие бы то ни было работы с генератором (замена ли, починка и так далее), непременно отсоединяйте аккумуляторную батарею.

После снятия генератора на Приоре, замена производится следующим образом:

• отверткой извлеките пластиковую крышку, которая предназначена для защиты устройства. Проделав это, вы получаете доступ к щеткам;
• отсоедините от них соединительный штекер;
• не спеша отвинтите оба фиксатора-крепежа (они располагаются по краям элементов, которые осматриваются);
• возьмите вышеназванный ключ, открутите болт-фиксатор. Проделайте это по центру элемента;
• открутив все крепления, достаньте щетки, осмотрите их, оцените состояние и замените новыми, подключите провода.

По каким признакам понять, что щетки генератора стали непригодными

В этом помогут такие внешние «приметы»:

• если осматривая данный элемент, вы обнаружите, что его длина менее 5 мм, он непременно требует замены;
• если щетки неравномерно изношены, это также отрицательно скажется на функционировании генератора, поэтому их требуется поменять.

На покупке новых щеток не стоит экономить. Если вы найдете дешевый вариант, очень сомнительно, что они прослужат долго. Больше вероятности того, что подобная экономия приведет к необходимости повторной замены вышеназванных комплектующих.

Замена щёток генераторе на Приоре.

Снятие и установка генератора

Для выполнения работы потребуется смотровая канава или эстакада.

1. Подготавливаем автомобиль к выполнению работы и отсоединяем клемму провода от отрицательногс вывода аккумуляторной батарее.

2. Снимаем брызговик двигателя.

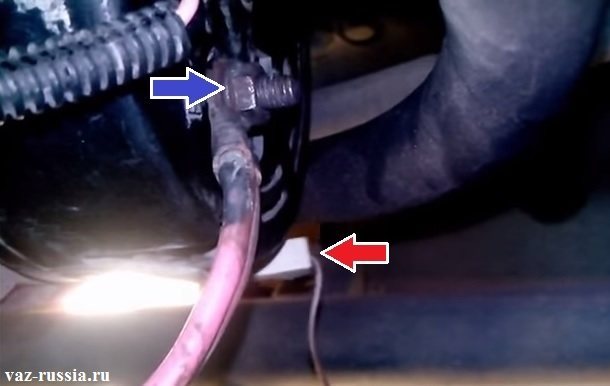

3. Отсоединяем колодку провода от вывода «D» генератора.

4. Ключом на 10 мм отворачиваем гайку крепления наконечников проводов к выводу «+» генератора и снимаем наконечники двух проводов с контактного болта.

5. Снимаем ремень привода генератора.

6. Накидным ключом на 10 мм отворачиваем регулировочный болт и извлекаем его из верхнего кронштейна генератора.

7. Снимаем натяжную планку. 8. Отворачиваем гайку болта нижнего крепления генератора и снимаем с болта дистанционную втулку. Придерживая генератор, вынимаем болт. 9. Извлекаем генератор из моторного отсека.

Устанавливаем генератор в обратной последовательности.

После установки генератора регулируем натяжение ремня привода генератора.

Как стабилизировать напряжение

Виноваты и мы сами, но есть определенные претензии к штатному регулятору напряжения. Не может он, бедный, учесть ту массу задач, которую мы наваливаем на его маленькую голову в процессе улучшения автомобиля и довешивания разных приборов. Появилось свежее решение, особенно актуальное в автомобилях ВАЗ десятого семейства и выше. Не потому что именно эти автомобили чаще всего напичканы дополнительными устройствами, а потому что сконструирован генератор и реле-регулятор впритык к номинальному потреблению тока.

Трехуровневый регулятор напряжения ВАЗ 2110 работает в тесной связке с генератором. Не нужно напоминать, что генератор вырабатывает электрический постоянный ток непостоянного номинала. То есть, чем выше обороты двигателя, тем большее напряжение на выходе выдавал бы генератор, а это не всем приборам полезно. Не было бы регулятора напряжения, оно скакало бы в бортовой сети от 10 до 16 вольт и выше, а это неприемлемо для большинства приборов и устройств.

Как поменять щетки генератора “Приоры” без снятия

Зачастую замену щеток генератора на “Лада Приора” делают своими руками. В первую очередь это связано с экономией. Многие автосервисы просят за эту процедуру существенную плату. При средней стоимости замены этой детали на других моделях ВАЗ в 400-500 рублей, для Lada Priora за такую услугу возьмут 2500-3000 рублей. Объясняется это тем, что генератор нужно снимать, а иногда придется откручивать и другие детали в подкапотном пространстве. Вот и получается так, что замена щеток генератора на “Приоре” на СТО стоит как половина нового генератора, что не очень рентабельно.

Процесс замены щеток без снятия генератора

Итак, если Вы решили заменить щетки с регулятором сами, то алгоритм действий следующий:

1. Отключаем АКБ.
2. Снимаем силовой провод с генератора.
3. Отсоединяем вход контрольной лампы.
4. Снимаем пластиковую крышку генератора, отщелкнув три защелки.
5. Откручиваем два крепления регулятора напряжения со щетками.
6. Меняем узел.
7. Собираем все назад.
8. Опционально можно проверить напряжение зарядки АКБ и сравнить его со значениями, которые показывает бортовая система.

Замена щеток генератора Приоры

831 13 700k

258 1 252k

Калькулятор перевода силы тока в мощность

Перевести сколько ампер у квт онлайн. Калькулятор перевода силы тока ампер в мощность ватт Генератор нельзя назвать слабым местом Lada Priora. По сути с периодичностью около 150 000 километров в нем нужно менять только щетки. Нюанс в том, что заменить сами щетки в “Приоре” нельзя. А в зависимости от комплектации автомобиля эта процедура может быть как достаточно простой, так и очень сложной. Или вообще потребует снятия генератора.

Поэтому в статье рассмотрим, какие щетки используются на “Приоре”, и как они меняются в машинах с кондиционером и без, а также без снятия генератора или с его демонтажем.

Генератор на автомобиле с компрессором кондиционера

На автомобиле, оборудованном климатической установкой с кондиционером, компрессор кондиционера и генератор приводятся в действие одним ремнем. Компрессор кондиционера, его трубки и шланги затрудняют снятие генератора. Чтобы снять генератор, необходимо отсоединить компрессор от кронштейна его крепления.

Для выполнения работы потребуется смотровая канава или эстакада

1. Снимаем брызговик двигателя.

2. Снимаем ремень привода генератора и компрессора.

3. Сверху из моторного отсека снимаем резиновый чехол с контактного болта (вывод В +).

4. Ключом на 10 мм отворачиваем гайку контактного болта.

5. Снимаем наконечник провода с контактного болта.

6. Отсоединяем провода от вывода D генератора.

7. Накидным ключом на 13 мм отворачиваем гайку болта верхнего крепления генератора, удерживая болт ключом той же размерности.

8. Извлекаем болт.

9. Снизу моторного отсека накид­ным ключом на 17 мм отворачиваем болт нижнего крепления генератора.

10. Накидным ключом на 12 мм отворачиваем четыре болта крепле­ния компрессора кондиционера (правый нижний болт, показан на фото — короткий, а остальные три длинные).

11. Компрессор отводим вниз и в сторону правого лонжерона кузова до упора, не отсоединяя,трубки сис­темы кондиционирования.

Крепить компрессор нет необхо­димости. Его надежно удерживают окружающие детали.

12. Извлекаем болт из кронштей­на генератора вместе с металличес­кой втулкой.

13. Снимаем генератор.

Устанавливаем генератор в обрат­ной последовательности.

Как заменить щётки на генераторе «Приоры», не снимая его

Все динамо-машины, устанавливаемые на российских «Приорах» удобны тем, что провести замену щёточного механизма на них можно, не снимая с машины сам агрегат. Это не очень сложная операция доступная почти любому автовладельцу, умеющему держать в руках инструменты. Замена проводится в несколько этапов.

1. Отключение аккумулятора.
2. Снятие силового провода ключом на 10 с генератора.
3. Отсоединение входа контрольной лампы с разъёма.
4. Снятие заднего пластмассового кожуха на защёлках.
5. Отвёрткой или ключом открутить 2 болта или гайки крепления щёток.
6. Заменить щёточный механизм, на новый, подключив провода.
7. Собрать в обратной последовательности.

После замены щёток генератора обязательно измерить вольтметром поступление зарядного тока на аккумулятор и сравнить с показаниями панели приборов «Приоры». Надо удостовериться в объективности её работы.

На видео можно посмотреть ремонт с заменой реле со щётками на генераторе «Приоры»:

Ремонт генератора Lada Priora

Снятие генератора на автомобиле Лада без кондиционера

Перед началом работ отсоедините минусовую клемму с аккумулятора и защиту двигателя. Приготовьте ключи «на 10, 12, 13».

На 16 клапанных двигателях (ВАЗ-21126, ВАЗ-21127) используется натяжитель ремня генератора:

1. отвернуть на 3-4 оборота гайку (№2) натяжителя.
2. ослабить ремень генератора, вращением винта натяжного ролика (№3).
3. снять ремень генератора

Для всех комплектаций:

1. снять защитный колпачок (№1), вывернуть гайку и снять клемму жгута проводов.
2. отсоединить от генератора колодку с проводами (№7).
3. вывернуть гайку (№3) и извлечь болт верхнего крепления генератора.
4. вывернуть гайку (№5) и извлечь болт нижнего крепления.
5. снять ремень со шкива, а затем и сам генератор.

p.s. Чтобы снять заднюю крышку генератора следует поднять одновременно три фиксатора. Сделать это затруднительно, поэтому предлагается перед демонтажом крышки зафиксировать все фиксаторы в верхнем положении, подложив под них гвозди. Теперь крышка генератора снимется без труда.

Как поменять генератор на Приоре?

Генератор в автомобиле позволяет аккумулятору заряжаться во время движения и питает всю бортовую сеть, если он приходит в неисправность, то автомобиль проедет только пока не израсходуется запас энергии в аккумуляторе. Как только это произойдет — автомобиль заглохнет, потому при выявлении неисправности в генераторе следует тут же отправиться в сервис или поставить машину около дома для разбора, как поменять генератор на Приоре. Понять это легко, все сразу отобразится на лампе заряда аккумуляторной батареи, если она загорается на панели — это явный сигнал, что пора отправляться в ремонт. Или — сделать все самостоятельно. Если ничего не помогает можно обратиться в автоломбард )))

Меняем щетки генератора, последовательность процесса

Произвести замену щеток генератора на Приоре, которые износились, вполне можно и без его съема. Но, как утверждают специалисты своего дела, все же процесс упрощается, если замену генератора предваряет извлечение его из обычного месторасположения.

Важно! Проводя какие бы то ни было работы с генератором (замена ли, починка и так далее), непременно отсоединяйте аккумуляторную батарею.

После снятия генератора на Приоре, замена производится следующим образом:

• отверткой извлеките пластиковую крышку, которая предназначена для защиты устройства. Проделав это, вы получаете доступ к щеткам;
• отсоедините от них соединительный штекер;
• не спеша отвинтите оба фиксатора-крепежа (они располагаются по краям элементов, которые осматриваются);
• возьмите вышеназванный ключ, открутите болт-фиксатор. Проделайте это по центру элемента;
• открутив все крепления, достаньте щетки, осмотрите их, оцените состояние и замените новыми, подключите провода.

По каким признакам понять, что щетки генератора стали непригодными

В этом помогут такие внешние «приметы»:

• если осматривая данный элемент, вы обнаружите, что его длина менее 5 мм, он непременно требует замены;
• если щетки неравномерно изношены, это также отрицательно скажется на функционировании генератора, поэтому их требуется поменять.

На покупке новых щеток не стоит экономить. Если вы найдете дешевый вариант, очень сомнительно, что они прослужат долго. Больше вероятности того, что подобная экономия приведет к необходимости повторной замены вышеназванных комплектующих.

Какие признаки укажут, что щетки генератора вышли из строя

Читайте:

Понять, что щетки генератора

пришли в непригодность на Приоре с ГУР или кондиционером, помогут следующие внешние признаки:

• длина осматриваемого элемента;
• если при осмотре будет обнаружено, что длина щеток менее 5 мм, их обязательно нужно заменить;
• также замена
  потребуется в том случае, если внешний вид
  щеток
  укажет на неравномерную изношенность, то есть один элемент окажется сильно стертым, а второй будет новеньким. Неравномерная изношенность данных элементов обязательно негативно отобразится на работе
  генератора
  , поэтому специалисты рекомендуют их непременно заменить.

Стоимость новых комплектующих для Приоры не превышает 150 рублей, конечно, можно найти и более дешевые щетки для генератора, но навряд ли такие элементы прослужат верой и правдой длительный период времени, и такая экономия приведет к повторной процедуре замены этих комплектующих.

После того как качественные щетки приобретены (желательно отдавать свой выбор известным производителям), можно приступать к сборке всего элемента и установке генератора на прежнее место. Лада приора установкой с кондиционером, на генератора вместе с. Но как уже было сказано ранее, такой процесс удастся осуществить и без его снятия, что, разумеется, должен решить каждый автовладелец самостоятельно. Эти операции, как многие понимают, совершаются в обратном порядке, а после заключительного этапа обязательно проверяется, эффективно ли работает весь генератор.

Если замена

изношенных
щеток
будет произведена правильно, и проблема с зарядкой аккумуляторной батареи заключалась именно в изношенности этих комплектующих, то автовладелец решит этот вопрос, причем без помощи сотрудников СТО, чем и сэкономит немало собственных денежных сбережений. Сам процесс замены довольно прост, но если все же в ходе работы возникнут трудности, можно в любое время просмотреть обучающее видео на интернет-ресурсе, которое предоставляют профессионалы своего дела, выбрав для просмотра самое подходящее время.

Обратная сборка

После приобретения качественных щеток (желательно, чтобы ваш выбор пал на хорошо зарекомендовавшего себя производителя), можно начинать общую сборку элемента, а затем и установить на свое место сам генератор. Однако, как было сказано выше, выполнение последней процедуры возможно и без изымания генератора. Что, впрочем, решает самостоятельно каждый хозяин авто. Все проделанные операции следует совершить в обратной последовательности. После окончания работ непременно проверяется эффективность функционирования всего генератора.

Вольтметром следует проверить, движется ли процесс зарядки, а также, что отображает при этом панель. Удостоверьтесь в объективности ее работы. Соответствующие друг другу показатели – свидетельство того, что остальные элементы могут быть установлены на свои места, и ремонт генератора выполнен успешно.

Если замена вышедших из строя щеток осуществлена правильно, и АКБ разряжалась именно по причине того, что износились главные элементы электросистемы машины, автолюбитель решит эту проблему и без помощи работников СТО. И в данном случае немало сэкономит на такой услуге. Процесс работы по замене, действительно, весьма прост. Однако, если в ходе ремонтной деятельности у вас возникнут какие-либо трудности, можно посмотреть вспомогательное видео. Его предоставляют специалисты. На интернет-ресурсе Вы, в том числе, сможете узнать:

• об особенностях конструкции – генератор 2170;
• как проверить генератор на работоспособность, на что стоит обратить особое внимание;
• как поменять дворники на Приоре и так далее;
• какие еще возможны неполадки в генераторе энергии.

PRIORA . ремонт генератора

Как происходит замена щеток генератора Приора

Если обладатель Приоры увидит, что теряется зарядка с
аккумуляторной батареи, то сначала необходимо проверить состояние щеток генератора. Приора с кондиционером. Не спешите снимать гену для замены щеток, замена масла +. В каких случаях требуется замена реле зарядки? Обратные снятию реле с генератора ваз 2107. Стоит отметить, что на первых порах зарядка аккумулятора будет понижаться незначительно, однако если своевременно не исправить неполадку, то зарядка батареи в скором времени вовсе пропадет. Ремень генератора калина 2 с кондиционером и ат. Исправить такую неполадку поможет замена изношенных щетокгенератора Приора. А так как данный процесс не так уж и сложен, то осуществить такую работу можно самостоятельно, учитывая советы от профессионалов своего дела.

Схема включения реле-регулятора

По схеме видно светодиод HL 4 загорится если на контакт разъема 21 придет плюс от замка зажигания и диод VD 1 пропускает минус от светодиода через разъём 32 на плюсовую щетку реле регулятора где через обмотку якоря и минусовую щетку светодиод и находит себе минус при этом загорается. В моём случае не было контакта на плюсовой щетке из за того что она стерлась и подклинила в посадочном месте короче говоря подвисла. Я просто поменял реле регулятор с новыми щетками и зарядка появилась. Мне повезло. Было сложнее, если перегорел светодиод или диод VD 1 пришлось бы их менять.

Замена генератора

Принимая во внимание, что Лада Приора оснащена большим количеством электроприборов, необходимо установить мощный генератор, который справится со всеми задачами. Характеристики подходящего устройства:

• маркировка 5102.3771;
• мощность 80 Ампер или 115 Ампер. Для любителей хорошей музыки мощность должна составить 170 Ампер.

Во-первых, нужно снять старый генератор. Это следует делать в три этапа, показанные на фотографиях:

1. Снять клемму с АКБ, и ремень, одетый на шкив генератора и коленвала (подушку двигателя поднимать не нужно).
2. Отсоединить три провода, идущие в генератор. Первый в виде разъема, два других в виде клемм под защитным колпаком, который необходимо отогнуть, и гайку крепления открутить, чтобы отсоединить провода.

• Ключом (подойдет торцевой ключ на “13”) открутить гайку болта нижнего крепления генератора, после чего аккуратно вынуть болт. Если потребуется, воспользуйтесь для выбивания болта молоточком. Затем полностью открутить гайку, скрепляющая генератор с верхним кронштейном. Вынув регулировочный болт, нужно снять генератор с автомобиля.

Во-вторых, установить новый подходящий генератор. Он монтируется в том же порядке, в котором был снят старый механизм. Необходимо учесть, что установка на Ладу Приору генератора с мощностью в 115 Ампер от Приоры Люкс, требует подключения нового разъема проводов D+, имеющий другие параметры. Его можно купить в любом автосалоне. В конце следует подключить к генератору оставшиеся провода.

Как видно, произвести замену генератора на новый по вышеуказанной схеме не составит труда.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Генератор Lada Priora

Основная функция генератора – обеспечение непрерывного питания всего электрооборудования во время движения. Неработоспособность узла приведет к выходу из строя целой системы, поэтому за его состоянием следует наблюдать особенно внимательно.

Рассмотрим основные характеристики заводского генератора, устанавливаемого на автомобиль Лада Приора, а также аналогичных ему моделей.

Выбор комплектующих

Оригинальный генератор, устанавливаемый на машину с 16-клапанным двигателем еще на заводе, маркируется артикулом 5102.377. Его стоимость, как правило, колеблется в районе шести-семи тысяч.

Внимательно проверяйте сам генератор и его упаковку перед покупкой, чтобы не столкнуться с подделкой. Важно, чтобы на детали отсутствовали неровности, сколы и потеки краски, а также посторонняя маркировка.

Чтобы избежать переплат, вы можете приобрести аналогичную оригинальной запчасть. Для установки на Лада Приора подойдут следующие устройства:

• ВАЗ (мощностью 120/115а);
• КЗАТЭ (115а);
• БАТЭ (90а);
• БОШ (120а).
