Генератор каждого автомобиля предназначен для питания всех потребителей электрическим током и для зарядки батареи АКБ. Генератор ВАЗ 2107 – это устройство переменного тока со своеобразным электромагнитным возбуждением. Она установлен справа от двигателя и приводится в движение за счет клинового ремня от коленвала. Ключевыми элементами этого узла являются ротор, статор и крышки, отлитые из алюминиевого сплава.

В истории автомобиля ВАЗ 2107 известны случаи, когда модели комплектовали генераторами 9412.3701, имеющими некоторые конструктивные отличия.

Перед демонтажем генератора «семерки» нужно осознавать, что эта работа считается сложной. В некоторых случаях демонтаж доставляет некоторые проблемы, поэтому сначала нужно подумать о том, как и какими инструментами вы будете все делать.

Крепления и болтовые соединения обычно намертво прикипают к креплениям, поэтому провести демонтажные работы без средства WD-40 обычно не представляется возможным. Для снятия генератора нужно работать из-под арки правого колеса, что не очень удобно, поэтому лучше выполнять демонтаж, загнав авто на подъемник или смотровую яму.

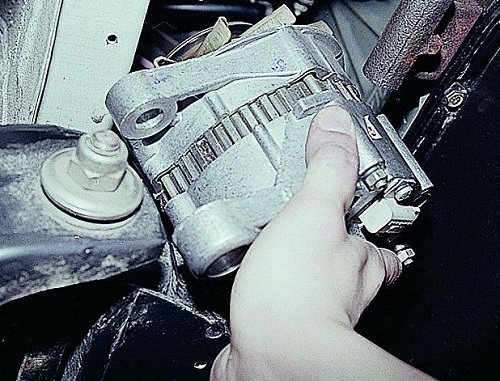

Как снять генератор

Сначала нужно обесточить автомобиль, сняв с аккумулятора минусовую клемму. После этого необходимо снять защиту двигателя и брызговик справа.

Запомните, как подключены провода к генератору, и отсоедините их. Теперь начнутся сложности – нужно открутить гайку крепления генератора к корпусу мотора. Вытащите устройство, а при возникновении сложностей используйте WD-40. Аккуратно ударьте по болту, чтобы выбить его с обратной стороны. Если это ни к чему не приведет, генератор придется демонтировать вместе с кронштейном, на котором он держится.

Для снятия кронштейна следует открутить пару болтов. В некоторых моделях ВАЗ 2107 установлены трехболтовые крепления генераторов. Иногда нужно снимать радиатор, но не торопитесь отключать подводящие патрубки – достаточно немного сместить радиатор в сторону, обеспечив доступ к кронштейну. После откручивания генератора с машины нужно убрать ремень и достать генератор.

Иногда проблему демонтажа генератора удается решить другим способом. К примеру, если машина новая или генератор устанавливали сравнительно недавно. В этих случаях умельцы достают его через колесную арку справа. Технически процедура отличается не сильно. Вам не нужно будет снимать радиатор, а перед снятием генератора нужно скинуть ремень. Чтобы добраться до устройства следует до упора вывернуть руль и снять брызговик.

Запчасти для ремонта

Для ремонта генератора вам потребуются следующие запасные части:

• конденсатор устройства;
• подшипники;
• диодный мост;
• четыре гайки на 8;
• реле регулятор.

Если реле регулятор находится в нормальном состоянии, его можно не менять.

Инструменты

Для работы вам могут потребоваться следующие приспособления и инструменты:

• универсальный съемник для демонтажа подшипника – может быть использован съемник тяг, но он не очень удобен;
• молоток;
• хорошая щетка по металлу и наждачная бумага;
• набор отверток и ключей;
• WD-40.

Ремонт генератора — ООО "Стартерок"

Ремонт генератора Ваз 2107

↑ Как разобрать генератор

Генератор 37.3701. Очистите и продуйте генератор сжатым воздухом. Застопорьте шкив генератора захватом, входящим в комплект приспособления 67.7823.9504, отверните гайку крепления шкива и съемником спрессуйте шкив. Снимите шпонку и коническую шайбу шкива.

В комплект приспособления 67.7823.9504 входит обычный съемник и захват. Последний состоит из двух стальных полуколец, которые вкладывают в ручей шкива. Полукольца имеют такое же сечение, как и ремень привода генератора. С одной стороны они соединены шарнирно, а с другой снабжены рычагами, которые сжимаются одной рукой при снятии шкива.

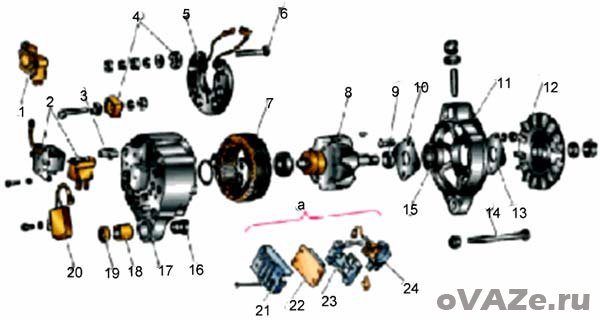

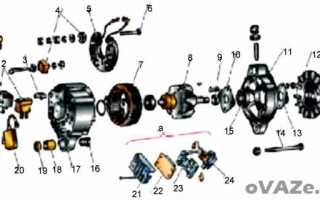

↑ Детали генератора 37.3701

1. регулятор напряжения в сборе с щеткодержателем у генераторов выпуска с 1996 г.;
2. регулятор напряжения и щеткодержатель у генераторов выпуска до 1996 г.;
3. колодка вывода дополнительных диодов;
4. изолирующие втулки;
5. выпрямительный блок;
6. контактный болт;
7. статор;
8. ротор;
9. дистанционная втулка;
10. внутренняя шайба крепления подшипника;
11. крышка со стороны привода;
12. шкив;
13. наружная шайба крепления подшипника;
14. стяжной болт;
15. передний шарикоподшипник ротора;
16. втулка;
17. крышка со стороны контактных колец;
18. буферная втулка;
19. поджимная втулка;
20. конденсатор.

↑ Отсоедините провод от штекера «В» регулятора напряжения

Отсоедините провода регулятора и конденсатора от клеммы «30» генератора и отверните винты крепления регулятора напряжения.

У генераторов выпуска до 1996 г., чтобы не сломать щетки при снятии щеткодержателя, вставьте лезвие отвертки между корпусом регулятора 2 и щеткодержателем и частично выдвиньте регулятор из генератора, оставив на месте щеткодержатель.

После этого наклоните и извлеките регулятор совместно с щеткодержателем из генератора. Снимите конденсатор 20, отвернув винт крепления.

Отверните гайки стяжных болтов 14 и снимите крышку 11 генератора и ротор 8.

Отверните гайки болтов, соединяющих наконечники диодов с выводами обмотки статора и извлеките статор 7 из крышки 17 генератора.

Отверните гайку контактного болта 6, отсоедините от колодки 3 штекер провода дополнительных диодов и снимите выпрямительный блок 5.

↑ Детали передней части генератора Г-222

1. кожух;
2. регулятор напряжения;
3. основание;
4. щеткодержатель со щетками;
5. крышка генератора со стороны контактных колец;
6. колодка штекера центрального вывода обмотки статора;
7. вывод «15» генератора (вывод «Б» регулятора напряжения)

Генератор Г-222 разбирается в таком же порядке. Для снятия регулятора напряжения надо отвернуть винты крепления и снять кожух 1 в сборе с регулятором 2, основанием 3 и щеткодержателем 4. Затем, отвернув винты, разъединить регулятор, основание и щеткодержатель со щетками.

Дальше разборка генератора Г-222 аналогична разборке генератора 37.3701.

Ремонт генератора

Сначала необходимо очистить генератор от загрязнений, масла, пыли и всего, что на нем скопилось за все время эксплуатации.

Открутите гайку шкива, положив генератор так, чтобы шкив уперся в пол, а затем наденьте ключ на 19 на гайку. Удерживая шкив от проворота необходимо сделать несколько сильных и точных ударов по ключу. Вряд ли вы сможете зажать шкив рукой намертво, но ваших усилий может хватить для срыва гайки с места.

С помощью ключа на 10 нужно открутить 4 болта стяжных шпилек, собирающих устройство генератора в одно целое. При помощи зубила выбейте шпонку. Сделать это можно, установив генератор валом вверх. Приставьте зубило к шпонке и начните выбивать ее ударами молотком. Когда выбьете шпонку, снимите переднюю крышку устройства. Если будет идти слишком туго, нужно попробовать выбивать на весу.

Свистит ремень

Нередко появление определенной неисправности ВАЗ 2107 вы можете услышать посторонний звук, позволяющий уверенно диагностировать проблему. Одной из неисправностей может стать пробуксовывание ремня, в результате чего возникает свист от трения об шкивы. Эта проблема приводит к нестабильной работе генератора и отсутствию заряда АКБ.

В связи с тем, что генератор имеет всегда одинаковый вид привода, проблемы всегда одинаковые. Главным отличием между инжекторными и карбюраторнами моделями является наличие датчика положения коленвала, который приходится снимать при замене ремня.

На самом деле определить причину свиста ремня можно без особых проблем, устранив ее без помощи профессионалов. Необходимо только определить диагноз. Среди основных причин пробуксовки выделяют следующие:

• неисправность подшипника генератора;
• недостаточное натяжение;
• загрязнение ГСМ.

Во всех этих случаях самостоятельный ремонт отнимает немного времени и не требует специальных инструментов. Вам потребуются два ключа и монтировка.

Как подтянуть ремень?

Слабое натяжение может быть обусловлено тем, что ремень при эксплуатации растянулся и начал пробуксовывать на шкивах. Если его длина не превышает допустимую, нужно просто его подтянуть. В противном случае придется его менять. Для самостоятельной его подтяжки следует сделать следующее:

• при помощи ключа на 17 ослабить гайку, которая крепит генератор к скобе;
• ослабляем гайку штока генератора;
• если вручную натянуть не удастся, нужно воспользоваться монтировкой;
• зафиксировав положение гайкой на регулировочной скобе, следует проверить степень натяжки.

Причины неисправности и ремонт

Основные причины ремонта

Внимание: Замену агрегата удобнее производить снизу автомобиля. Для этого, понадобится открутить пыльник, защищающий машину. Вам понадобится подъемник или смотровая яма.

Производим снятие

Как заменить агрегат ВАЗ 2107 своими руками:

• Отсоединяем «минусовую» клемму от аккумулятора;
• Затем отсоединяем разъем от генератора. (На фото предварительно сняты нами аккумулятор и термостат);

• Снимаем чехол изоляции с клеммы. Ключом на 10 откручиваем клемму, отсоединяем провод;

• Ослабляем крепление генератора, затем снимаем ремень;
• При помощи ключа на 17 отцепляем регулировочную планку;
• Открутив гайку нижнего крепления, вынимаем болт со втулкой;
• Достаем агрегат;

• Установку будем производить в обратном порядке;
• После установки производим регулировку натяжения ремня.

Ремонт генератора Ваз 2107.

Ремонт генератора Ваз 2107 подразумевает замену неисправных деталей генератора. Для того, чтобы проверить компоненты генератора, пройдите по этой ссылке . А для более детального ознакомления работы системы зарядки автомобиля, прочитайте эту статью .

В данной статье описан ремонт генератора Ваз 2107 и замена подшипника генератора ваз 2107.

• Снимаем генератор с двигателя ( см. Снятие генератора ).
• При помои ключа «на 10» откручиваем гайку с вывода «30» генератора…

Если переднюю крышку не удается снять руками, тогда выбиваем вал, через деревянный брусок, при этом удерживаем генератор на весу взявшись за переднюю крышку.

Снимаем с вала регулировочную шайбу. Когда будете собирать генератор не забудьте установить шайбу на место.

На заводе гайки контрятся – торцы шпилек вмяты. Гайки при откручивании деформируются, при сборке генератора потребуются новые гайки.

Снимаем наружную крышку подшипника…

Как проверить диодный мост, можно прочитать в этой статье . Диод пропускает ток в одну сторону. Неисправный диод, пропускает ток в обоих направлениях. Можно менять диоды по отдельности, но потребуется их перепрессовка, работа, требующая аккуратности и навыка. Лучше заменить диодный мост в сборе.

Перед тем как собирать генератор вычищаем детали от грязи, масла и угольной пыли. Сборку генератора осуществляем в обратном порядке.

Всем прив. Нашел себе красный салон, договорился на обмен своих сидений, карт из карпета и моей доплатой. Доплатил за них 900 руб + потратил на дорогу 600. Состояние неплохое. Карты не резаны, не убиты, чуть веденные. Задние сразу заменил, а насчет передних пока не знаю. У меня резанные из-за подиумов. Думаю найти 011 или 06 уставшие, либо уже резанные карты, чтобы не жалко было порезать еще. А эти пускай лежат. Из косяков: лопнул дермантин со стороны водительской двери, по хорошему бы найти шкурку водительского поджопника. На заднем диване под спинкой имеется прожог, который почти не видно. И изначально сильно вонял ссаниной.

Потек передний сальник коленвала и как раз масло пора было уже менять, т.к подливал уже что попало. Было залито liqui moly 5w30 optimal synth, потом подливал масло каждый день 10w40 из ашана за 3 сотки, и отработку liqui moly 10w40.

Уменьшенный шкив на Eldix 135A. Сгорел диодный мост, купил новый, заменил. Конечно, изрядно по*бавшись сначала с ним. И решил сделать уменьшенный шкив.

ВАЗ 2107 – одна из легенд отечественного автопрома. Автомобиль был создан, как люкс-версия модели ВАЗ 2105. Вместе с тем, отличия коснулись не только салона, но и других ключевых узлов. Всего существует порядка 15 модификаций, имеющих отличия от базовой версии. К сожалению, руководство компании приняло решение о закрытии производства в 2012 году.

За 30 лет было создано огромное количество автомобилей описанной модели. Одной из самых популярных считается ВАЗ 21074, который получил двигатель от модели ВАЗ 2106.

За время службы многие автомобили уже не раз проходили через ремонт различной сложности. Давайте рассмотрим генератор и связанные с ним неисправности.

Если возникла проблема с подшипниками или ремень загрязнен

Если пробуксовка прибора в ВАЗ-2107 вызвана медленным вращением шкива, который зависит от исправности подшипников, пора приниматься за ремонт последних. Для этого снова потребуется воспользоваться инструкцией, как снять генератор и как его нужно разбирать. Если не уверены в своих силах, не стоит экспериментировать, лучше обратитесь на СТО.
Еще один вариант поломки – загрязнения на ремне. Очистить деталь от грязи и пыли полностью сложно, поэтому специалисты рекомендуют поставить вместо старого ремня новый.

Пошаговая видеоинструкция, как правильно разобрать генератор ВАЗ-2107, показана ниже:

Отличие карбюраторной и инжекторной системы

Многие автовладельцы самостоятельно заменили карбюратор на инжектор, а кто-то купил автомобиль с уже обновленной системой. Несомненно одно – это шаг вперед. Но это означает изменение работы многих узлов. Как обстоят дела с генератором, его работой и ремонтом?

Отличия есть, пусть и незначительные. Инжектор предполагает наличие ЭБУ на борту автомобиля ВАЗ 21074. А это еще один потребитель электричества. К генератору подключена дополнительная проводка для обеспечения питания элементов электронной системы управления. Более никаких изменений нет.

Примечание

Нельзя проверять работоспособность генератора, отключая клеммы от аккумулятора при заведенном двигателе. Это повредит ЭБУ.

Виды поломок

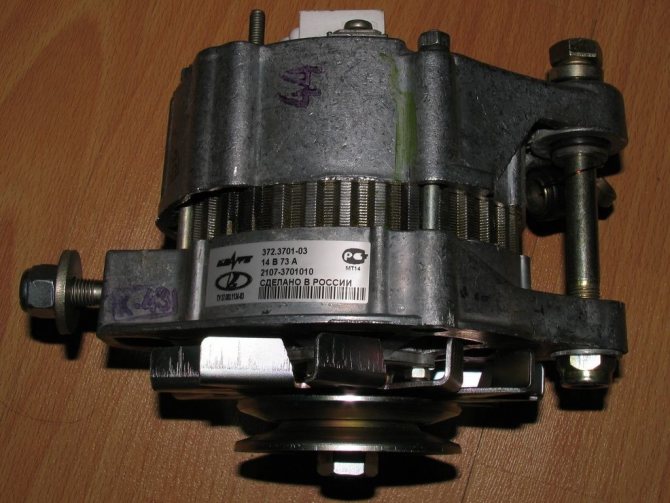

Генератор ВАЗ 2107

Какие неисправности возникают, если генератор работает неправильно?

1. Появляются посторонние шумы.
2. Полное отсутствие зарядки аккумулятора во время работы двигателя.
3. Перегрев и выход из строя все того же аккумулятора.
4. Повреждение любого или всех потребителей энергии, включая инжектор.
5. Повышенный или пониженный вольтаж электрической системы. Стандартное напряжение составляет 13,6-14,5 В.
6. Механические или электрические повреждения элементов самого генератора.

Очевидно, что этот узел требует особого внимания.

Как поменять реле регулятора

Реле генератора 2107 при необходимости заменяется на новый если диодный мост исправен, а напряжение значительно превышает нужное или ниже нормы.

Заменить реле-регулятор можно как со снятием генератора так и провести ремонт без снятия. Для этого конечно нужно знать как крепиться реле, так как придется работать практически на ощупь. Из инструментов достаточно иметь короткую фигурную отвертку. Ремонт проводится сверху, под капотом.

Замена щеток генератора ВАЗ 2107 отдельно не производятся. Щетки меняются совместно с регулятором напряжения, хотя при желании все можно сделать.

Основные детали

Чтобы понять, где искать, нужно вспомнить основные составные элементы, из которых состоит генератор. Это:

• шкив;
• передний подшипник;
• крыльчатка ротора;
• статорная обмотка;
• магнитопровод;
• ротор;
• задний подшипник;
• «шоколадка» (реле-регулятор);
• диодный мост.

Как снять генератор Ваз классика.( для начинающих.)

Чаще всего изнашиваются щетки, которые входят в состав блока реле-регулятора. Износ подшипников тоже встречается нередко. Еще следует ожидать поломок диодного моста и ремня генератора (приводит шкив в движение). Еще одна деталь, требующая периодической замены, это контактные кольца. Они располагаются на роторе и контактируют со щетками.

На что нужно обратить внимание?

Чтобы проводить ремонт необходимо иметь общее представление об электричестве и его свойствах. Если с механическими поломками все намного проще и часто достаточно визуального осмотра, чтобы обнаружить требующую замены деталь, то при электрических неисправностях такой четкой визуализации нет. Более того, изначальной причиной поломок генератора может быть неисправность другого узла автомобиля ВАЗ 21074, например, того же аккумулятора. И наоборот. Очень часто обнаруживается цепная реакция, с повреждением нескольких узлов.

В таких случаях важно обнаружить причину, прежде, чем приступать к действиям. Иначе нет гарантии, что после замены того или иного элемента все не повторится.

Как уже говорилось ранее, нельзя проверять работу генератора на ВАЗ 21074 старым методом с откидыванием клемм. Не забывайте про инжектор и ЭБУ.

Лучше не покупать генератор б/у, а брать новый. Но даже в этом случае нужно чаще обычного проверять показания вольтметра и зарядки аккумулятора. Увы, но даже новым заводским изделиям иногда свойственен брак. Поэтому лучше перестраховаться, тем самым обезопасить всю электронику, инжектор, аккумулятор и другие устройства от перенапряжения. Это действительно важно.

Если уверенности в своих силах нет, то лучше сразу обратиться в мастерскую. И еще одна немаловажная деталь. При выходе из строя любого элемента, установленного в генератор, сервисные центры в первую очередь предлагают его полную замену, а не частичную. Разумеется, у такого подхода есть и свои плюсы, но, когда гарантийный период истек, это очень дорого.

Корпус блока регулятора напряжения сильно нагревается во время работы. Нужно держать провода подальше от него.

Для регулярного отслеживания колебаний вольтажа и уровня зарядки аккумулятора можно приобрести бортовой компьютер, который включает в себя подобную функцию. К тому же это будет полезно и для многих других узлов ВАЗ 21074. Такой прибор незаменим на автомобилях, где установлен инжектор.

Ремонт генератора на ВАЗ 2113-ВАЗ 2115

Разборка

1) Сперва необходимо снять генератор, разобраться с процедурой вам поможет статья: «Замена генератора на автомобиле». Затем снимите регулятор напряжения с генератора и выпрямительный блок, справиться поможет публикация: «Замена выпрямительного блока генератора на ВАЗ».

Примечание! Снять ролик возможно с помощью шестигранного ключа «на 8». В его отсутствие попробуйте подобрать плоскую отвёртку подходящего размера. Будьте аккуратны, не сорвите резьбу, отворачивая гайку. Механизм снятия следующий: шестигранный ключ стопорит вал с установленным роликом от проворачивания, а гайка крепления ролика выкручивается накидным ключом (фото 1). Снимите выкрученную гайку и её пружинную шайбу. Кстати, данная шайба необычной формы, внимательно осмотрите её: с одной стороны она имеет выпуклую форму, а с другой – плоская. Выпуклой частью необходимо установить к гайке (фото 2).

2) Приступаем непосредственно к ремонту. Маркером либо мелом промаркируйте две крышки генератора, отметив их месторасположение относительно друг друга – вам необходимо установить их точь-в-точь как было. Переходите к откручиванию четырёх болтов, расположенных по окружности генератора (фото 1). Далее, с помощью плоской отвёртки разъедините между собой обе крышки (фото 2). Отсоедините крышку, расположенную со стороны контактных колец (фото 3, кольца указаны стрелками). Теперь снимите один из важных элементов генератора – статор, потянув за него и вынув (фото 4).

Примечание! Обязательно проверьте снятый статор на целостность, состояние должно быть приемлемым, внутренняя поверхность (указана стрелкой) без царапин – следов задевания якоря. Наличие следов и повреждений – признак неисправности подшипников либо деформации крышки генератора.

3) Отделите крышку от ротора, а сам ротор снимите – просто рукой возьмитесь за ротор и вытащите вал (фото 1, вал ротора указан красной стрелкой) из подшипника (обозначен стрелкой синего цвета). Если вал не вытаскивается, закрутите на него гайку, ранее крепящую ролик. Устанавливать ролик нет необходимости, просто гайку навинтите. Тогда, начав выбивать вал, ротор не вылетит из подшипника и не ударится об асфальт. Закручивайте гайку не до конца, лишь немножко навинтив на резьбу. С помощью молотка и деревянной проставки выбейте вал с ротором из подшипника, контролируя усилия. Сняв ротор, осмотрите крышку (фото 2). Особое внимание обратите на подшипник, рукой повращайте его: внутреннюю часть вращайте в торону, куда вставлялся вал ротора. Заметив заедания, люфт, перекаты – смените подшипник. Возьмите отвёртку и, выворачиваются четыре винта крепления металлической шайбы (фото 3), удалите их с обеих сторон крышки. Подшипник выбивается с помощью молотка и подходящей по диаметру накидной головки либо оправки (фото 4).

Неисправности и их устранение

Начнем с самого простого и очевидного. С работы индикаторов. Вот какие трудности могут появиться.

Постоянное горение индикатора (даже при выключенном зажигании)

Для устранения неисправности потребуется заменить диодный мост на новый. Причиной этому послужило замыкание на нем. Можно попытаться провести его ремонт, но для этого нужны знания. Стоимость замены невысокая.

Не работают приборы и датчики

Для этого потребуется провести проверку всей проводки и контактов. Нередко причиной подобного инцидента становится блок предохранителей. Нужно проверить вольтаж на всех участках для определения места неисправности. Если причиной стал генератор, то нужно проверить натяжку ремня, устойчивость шкива. Далее подлежат проверке «шоколадка», щетки, диодный мост.

Снятие генератора ВАЗ(Лада) классика 2101-2107

Индикатор аккумулятора все время горит при включенном зажигании

Начать нужно с проверки аккумулятора. При этом проводится осмотр как на остывшей машине, так и на разогретой. Если происходит перегрев и закипание, то нужно проверить блок регулятора напряжения на генераторе, проверить стертость щеток. Нельзя забывать о ремне, шкиве и подшипниках. Чтобы избежать лишней работы, нужно промерить напряжение между генератором и аккумулятором. Чаще всего это сигнал о том, что нет зарядки аккумулятора.

Индикатор мигает

Если в предыдущем случае чаще всего не хватает зарядки, то здесь, наоборот, идет перезаряд. Необходимо заменить блок регулятора и щетки.

Причиной шума может стать износ подшипников, сильное натяжение или ослабление ремня. Нужно убедиться в надежности всех креплений и целостности прокладок. Реже причиной этого становится неисправность ротора, статора. И, опять-таки, все те же щетки генератора могут издавать самые неприятные звуки. В этом случае их меняют или протирают бензином.

Перепады напряжения

Лучше всего это заметно в темное время суток. Если фары горят неравномерно, а постоянно меняют силу света, то требуется замена регулятора напряжения.

Завершение

Были представлены самые типичные и часто встречаемые поломки. Для правильной диагностики в серьезных случаях необходимы специальные стенды, которые присутствуют во многих мастерских. Следует заметить, что иногда стоимость такого ремонта может приравниваться, а то и превышать цену нового генератора. Поэтому ремонт не всегда выход.

Из текста становится понятно, что существенных различий между инжекторным ВАЗ 2107 и более ранней карбюраторной версией нет. То же касается модификации ВАЗ 21074 и всех других.

Производители генераторов утверждают, что генератор рассчитан на 200-250 тысяч километров. После прохождения барьера в 100-150 тысяч нужно провести тщательный осмотр и произвести смазку всех механических соединений.
