Расположение массы двигателя

Месторасположение массы двигателя
Для того, чтобы эксплуатировать автомобиль и производить ему ремонтные операции необходимо знать, где расположена масса. Так, почти все приборы и узлы ВАЗ-2114 требуют электрического питания, а самые мощные потребители – это стартер и двигатель.

Мало кто знает, где на двигателе располагается масса, поскольку для проведения ремонтных операций достаточно снять «клемму-минус» с аккумуляторной батареи. Но, при полном демонтаже, а после установки мотора, необходимо знать, куда закрепить питание.

Итак, масса кузова располагается на металлическом брызговике возле аккумуляторной батареи.

Месторасположение массы на кузове

Но, минусовая ветка представляет собой 2 провода: толстый и тонкий . Так вот, именно толстый провод уходит на массу кузова, а тонкий на замыкание цепи двигателя. Конечно, не все автомобилисты знают, куда он уходит.

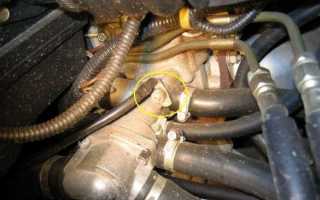

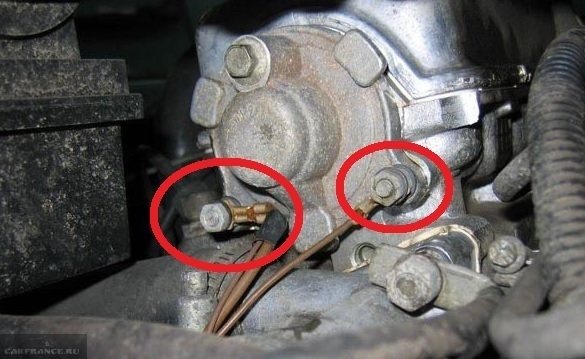

Минусовый провод двигателя ВАЗ-2114 располагается на головке блока и прикреплен к затяжным болтам, которыми удерживаются заглушки ГБЦ.

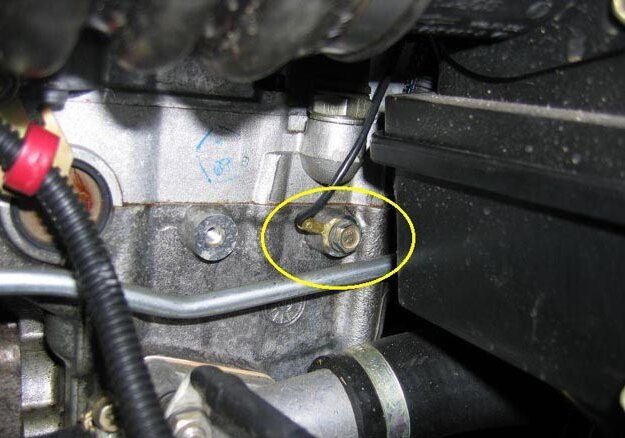

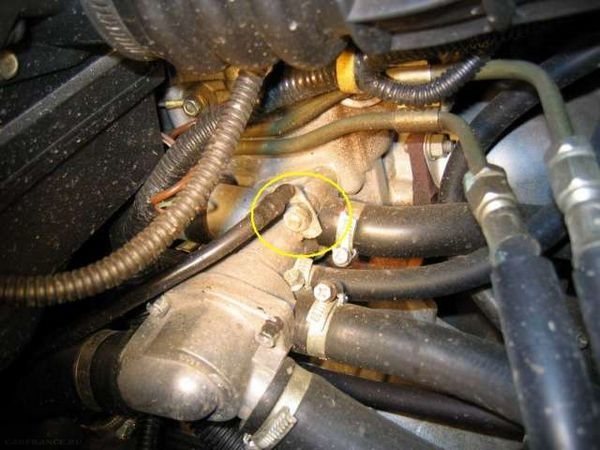

Месторасположение массы двигателя ВАЗ-2114

Масса на приборной панели

Также, на автомобилях с двигателем «Самара-2» завод-изготовитель начал устанавливать массу на приваренной шпильке, которая расположена в салоне, под приборной панелью.

Именно она подает питание на двигатель, через монтажный блок. Вследствие этого, многие датчики, работают вне зависимости от того, есть ли масса на самом силовом агрегате.

Месторасположение массы под приборной панелью

Возможные неполадки

Единственной неполадкой в данном случае будет отсутствие или плохая масса. Показателем данной проблемы станет стабильная работа генератора и полный заряд АКБ, но масса на двигателе будет отсутствовать. Панель приборов может начать завышать температуру, при включении источников потребления. Если при включении печки или фар на панели приборов резко начинает расти температура, то следует искать «плохую массу».

Причина данного явления скрыта в обрыве провода или плохих контактных соединениях. Поскольку, на эти детали влияет кислород, то они с легкостью могут окисляться.

Для устранения неполадок, необходимо открутить провод подачи питания (массу) от двигателя, и прочистить контакты. Также, стоит осмотреть и сам провод на наличие обрывов и пробоев. Перед непосредственным монтажом, чтобы улучшить качество соединения и отложить коррозионный срок, необходимо места контактов смазать медной пастой.

https://youtube.com/watch?v=riXG7qj4IaI

Замена масла в двигателе и фильтров ВАЗ 2109

Плюсы и минусы

Плюсы машины

• Недорогой автомобиль советского производства;
• Передний привод, несомненно, можно считать преимуществом;
• Приемлемая высота дорожного просвета;
• Неплохая динамичность, высокая скорость, приятная управляемость и достаточная устойчивость на разных покрытиях;
• Отопление и вентиляция хорошо справляются со своими задачами и подают воздух сразу в несколько точек, что улучшает равномерное распределение теплового воздуха по салону;
• Приемлемое потребление топлива;
• Идеально подходит для тюнинга;
• Доступность запчастей и хорошая ремонтопригодность.

Минусы машины

• Коррозия металла;
• Внешность явно на любителя;
• Небольшой ресурс некоторый деталей;
• Посредственная шумоизоляция салона;
• Низкая комплектация;
• Очень мало свободного пространства, особенно для сидящих сзади пассажиров;
• Маленькое багажное отделение;
• Плохая проходимость;
• Некачественный салон;
• Низкий уровень безопасности;
• Силовому агрегату явно не хватает мощности.

Технические характеристики

Все моторы, которые устанавливались на ВАЗ 2109 были малого объема, но имели достаточные мощностные характеристики и динамику. А вот с тяговой мощностью уже не сложилось. Мощность двигателя ВАЗ 2109 колеблется от 54 до 81 лошадиной силы. Стоит рассмотреть, каждый из вариантов двигателя и его технические характеристики по отдельности.

Как видно эволюция двигателей дошла от карбюраторного типа до инжекторного. Хотя при увеличении объема двигателя, пропорционально увеличивался и расход топлива.

Тюнинг

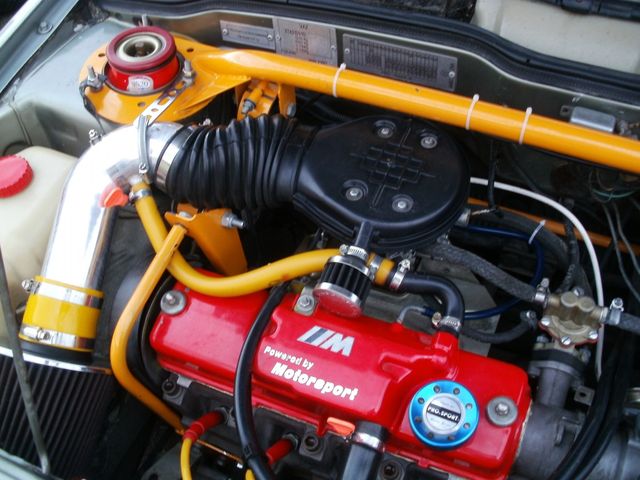

Тюнинг двигателя ВАЗ 2109 проводится достаточно просто и без особых сложностей. Так, первое, что делают на свой двигатель автомобилисты — это меняют систему зажигания. Конечно, на старых моделях установлено контактный вариант, который уже давно морально устарел, а поэтому ставиться бесконтактное.

Вместе с этим меняются свечи и высоковольтные провода. Не стоит также забывать о катушке зажигания. Это все даст улучшенное сгорание топлива в цилиндрах, только если все правильно настроить.

Далее, идет расточка и переборка блока цилиндров. Так, многие автолюбители устанавливают спортивный вариант поршневой, который предусматривает облегченный коленчатый вал, поршни и шатуны. Затем, меняются направляющие втулки и клапана. Все эти доработки дадут прибавку в мощности примерно на 25-30 лошадей.

Масса аккумулятора

«Минус» на аккумуляторе имеет два ответвления: толстый провод и тонкий. Толстый провод идёт от минуса аккумулятора к корпусу двигателя. Если данный контакт закреплён не должным образом, то заряд аккумулятора идёт не в полную силу, стартер не развивает полной мощности, тупит ЭСУД (т.к. массу он берёт из двигателя).

На креплении минуса аккумулятора с двигателем нужно проверить надёжность затяжки двух гаек, между которыми крепится контакт к двигателю: первым делом ослабляем наружную гайку и подтягиваем внутреннюю, а затем затягиваем и наружную.

Второй провод от аккумулятора гораздо тоньше и крепится к кузову рядом с самим аккумулятором. Данный провод является источником для всех энергопотребителей в авто. Здесь так же нужно проверять момент затяжки гайки как к кузову так и к клемме аккумулятора.

Вывод

Двигатель ВАЗ 2109, а точнее его разновидности, которые устанавливались на автомобиль стали легендами советского автопрома. Так, имея достаточно малые размеры, он был мощным, что дало ему большую популярность среди автомобилистов. Еще одним положительным фактором являлось то, что ремонт двигателя ВАЗ 2109 проводится достаточно легко своими руками, что позволяет любому автолюбителю сократить затраты на автосервисе.

С популяризацией тюнинга, большинство водителей, которые имели в собственности моторы 2109 стали проводить доработки и, как показывает практика, достаточно успешно.

Источник

Как найти местонахождение массы

Аккумулятор В качестве минуса в аккумуляторной батарее автомобиля предусмотрено два проводника: один тонкий, другой толстый. Роль толстого провода – крепление массы в ВАЗ 2114 от минуса батареи к корпусу мотора. Неисправный контакт в данной области приводит к снижению передачи заряда от аккумулятора, падению мощности стартера, неполадкам ЭСУД.

Чтобы удостовериться, хорошо ли проводится масса на двигатель, нужно осмотреть две крепежные гайки, фиксирующие контакт к корпусу двигателя. Для этого слегка ослабляем наружную и затягиваем внутреннюю гайку, после чего проводим дополнительное натяжение наружной. Роль тонкого провода состоит в соединении аккумулятора с областью автомобильного корпуса в непосредственной близости от батареи. Этот проводник является единым источником для всех электроприборов автомобиля. Процесс проверки контакта также производится путем затяжки гайки возле клеммы и возле кузова. ЭСУД Питание для системы управления проводится с корпуса двигателя, а именно с заглушек, находящихся на правой стороне головочного блока. Отвечая на вопрос, где находится масса двигателя ВАЗ 2110, которые комплектуются ЭСУД нового поколения, масса берется со шпильки, прикрепленной к каркасу приборной панели. Иногда случается, что шпилька затянута не слишком надежно и со временем разбалтывается.

Приборная панель Соединение в данном случае находится в области торпедного жгута, объединенного с блоком монтажного реле, системой предохранителей. Оно дислоцировано под креплением вала рулевого механизма. Неполадки данного соединения способны привести к некорректным показаниям приборов во время работы крупных потребителей энергии, например, фар.

Двигатель отопления Соединенная масса двигателя отопления находится под приборной панелью, в левой части корпуса. Основной причиной потери контактами свойств проводимости является тот факт, что их поверхности никак не обрабатываются заводом-изготовителем, помимо нанесения слоя краски.

Легковые автомобили малого класса с приводом на передние колеса и поперечным расположением двигателя. Выпускаются Волжским автомобильным заводом с 1988 г. Кузов ВАЗ-2109 и ВАЗ-21093 — несущий, пятидверный, двухобъемный хетчбек. Передние сиденья — с подголовниками, регулируются по длине и наклону спинки. Заднее сиденье может складываться для увеличения багажного отделения. Автомобили могут комплектоваться задним стеклом с электрообогревом, очистителями и смывателями заднего стекла и фар.

В настоящее время модель называется «Лада Самара»

Модификации автомобилей:

Двигатель.

Мод. ВАЗ-2108 (для автомобиля ВАЗ-2109), бензиновый, рядный, 4-цилиндровый, 76×71 мм, 1,3 л, степень сжатия 9,9, порядок работы 1-3-4-2. мощность 47 кВт (63,7 л.с.) при 5600 об/мин, крутящий момент 94 Н-м (9,6 кгс-м) при 3400 об/мин. Карбюратор 2108-11070-10-78. Воздушный фильтр — с автоматическим терморегулятором и сменным фильтрующим элементом. Система охлаждения двигателя — с автоматически включающимся и отключающимся электровентилятором,

Мод.ВАЗ-21083 (для автомобилей ВАЗ-21093, -21099 и их модификаций), бензиновый, рядный, 4-цилиндровый. 82×71 мм, 1,5 л, степень сжатия 9,9, порядок работы 1-3-4-2. мощность 51,5 кВт (70 л.с,) при 5600 об/мин, крутящий момент 106,4 Н-м (10,85 кгс-м) при 3400 об/мин.

Внешний вид

С внешней стороны, ВАЗ-2109 является эволюцией советской машины. Тут можно заметить переход к кузовным линиям прямоугольного типа, который отчетливо выделяют носовые фары, получившие форму трапеции, а также радиаторная решетка плоской формы и немного наклоненный капот. Фонари указателей поворота решили расположить на длинные передние крылья.

Спустя некоторое время на все «девятки» стали устанавливать гидравлический корректор фар, а некоторые транспортные средства имели щеточный фароочиститель. В 1989 году прошел дебютный рестайлинг экстерьера «девятки», который содержался в переходе от небольших передних крыльев к более «длинным». Наиболее сомнительной составной частью в экстерьере «восьмерки» и ВАЗ-2109, являлась так называемая маска носовой области.

Она была достаточно сложной по своему типу кузовной деталью, которая примыкала к капоту и крыльям, установленным впереди. Комбинированная область маски имела клюв, который выступал вперед облицовки радиатора. По бокам такой необычной структуры установили блок-фары. Такая груда элементов уменьшала, итак небольшую элегантность советской машины, а четкие линии соединения облицовки с крыльями выглядели неприятно.

Решили использовать только цельное крыло, без всяких «ухищрений», что улучшило внешний вид ВАЗ 2109. После этого установили новую решетку, где были две продольные полосы в большом обрамлении. Через некоторое время стали применять новую версию, состоящую из 3-х массивных полос, лишенной любой оправы.

ВАЗ-2109 с обновленной радиаторной решеткой

Боковая часть обладает все теми же прямыми линиями дверей и крыши, колесными арками и средней высотой дорожного просвета. «Девятка» очень похожа на свою предшественницу, ВАЗ-2108, которую прозвали «зубило». Такая же форма носа есть у советского хэтчбека. Необычно большие двери и толстая центральная стойка прибавляет модели «спортивные черты».

На «девятке» ширину установленных впереди дверей снизили с 1 264 до 1 025 миллиметров. Благодаря этому, дизайнерская группа смогла внести в боковую часть кузова задние двери, ширина которых составляет 885 миллиметров. Задние фонари прямоугольного типа ограничиваются линией крышки багажного отделения, имеющей также резкий переход под углом к крыше.

Пятая дверь получила расположение заднего стекла с дворником, а бамперы, вместе с боковыми юбками, решили сделать из черного пластика (впереди стоит аналогичный бампер). Дизайн ВАЗ 2109 обладает некой стремительностью линий, но до спортивной машины ему очень далеко.

Тут разработчики делали большой упор более на практичных сторонах транспортного средства. Когда наступил 1987 год, новая модель освоила выпуск бензобаков из пластмассы, которые намного легче и проще в сборке, нежели остальные. ВАЗ-2108 и ВАЗ-2109 уже обладали бензобаками из стали и пластмассы.

Стоит признать, что спустя время от производства пластмассовых баков, решили отказаться, так как были проблемы с проницаемостью паров бензина.

ВАЗ-2109

Легковые автомобили малого класса с приводом на передние колеса и поперечным расположением двигателя. Выпускаются Волжским автомобильным заводом с 1988 г. Кузов ВАЗ-2109 и ВАЗ-21093 — несущий, пятидверный, двухобъемный хетчбек. Передние сиденья — с подголовниками, регулируются по длине и наклону спинки. Заднее сиденье может складываться для увеличения багажного отделения. Автомобили могут комплектоваться задним стеклом с электрообогревом, очистителями и смывателями заднего стекла и фар.
В настоящее время модель называется «Лада Самара»

Модификации автомобилей:

Двигатель.

Мод. ВАЗ-2108 (для автомобиля ВАЗ-2109), бензиновый, рядный, 4-цилиндровый, 76×71 мм, 1,3 л, степень сжатия 9,9, порядок работы 1-3-4-2. мощность 47 кВт (63,7 л.с.) при 5600 об/мин, крутящий момент 94 Н-м (9,6 кгс-м) при 3400 об/мин. Карбюратор 2108-11070-10-78. Воздушный фильтр — с автоматическим терморегулятором и сменным фильтрующим элементом. Система охлаждения двигателя — с автоматически включающимся и отключающимся электровентилятором,

Мод.ВАЗ-21083 (для автомобилей ВАЗ-21093, -21099 и их модификаций), бензиновый, рядный, 4-цилиндровый. 82×71 мм, 1,5 л, степень сжатия 9,9, порядок работы 1-3-4-2. мощность 51,5 кВт (70 л.с,) при 5600 об/мин, крутящий момент 106,4 Н-м (10,85 кгс-м) при 3400 об/мин.

Трансмиссия.

Сцепление — однодисковое, с диафрагменной пружиной. Привод выключения сцепления — тросовый. Коробка передач — 5-ступ., с синхронизаторами на передачах переднего хода. Перед. Числа: I-3.636; II-1.96; III-1,357, IV-0,941, V-0,784. ЗХ-3,53. Главная передача — цилиндрическая, косозубая, передаточное число — 3,94. Дифференциал — конический, двухсателлитный. Привод передних колес — валами с шарнирами равных угловых скоростей.

Где расположен топливный фильтр

Топливный фильтр (ТФ) на ВАЗ-21099i предназначен для очистки бензина от сора, грязи и различных примесей, представляет собой монолитную конструкцию с жестким металлическим корпусом и фильтрующим элементом внутри. Периодичность его замены – через каждые 20-30 тыс. км пройденного пути, также в случае, если автомобиль стал двигаться с рывками, а диагностика показала, что засорился ТФ.

Где расположен топливный фильтр, выяснить несложно, для этого нужно установить авто на смотровую яму или автоподъемник. ТФ размещается на днище кузова, рядом с задней балкой и бензобаком, крепится специальным хомутом, который стягивается болтом и гайкой.

Прежде чем начинать менять фильтр, нужно стравить давление топлива, иначе при откручивании топливных штуцеров под большим напором будет брызгать бензин. Сбросить давление в магистрали можно с помощью специального ниппеля, расположенного в задней части топливной рейки. Перед началом такой операции необходимо подготовить пластиковую тару, в которую следует сливать бензин, потом открутить предохранительный колпачок.

Для стравливания давления можно использовать стандартную плоскую отвертку, во время нажатия на клапан ниппеля бензин будет выходить из системы.

После удаления топлива из магистрали приступаем к замене ТФ.

https://youtube.com/watch?v=bZ2wDAliwb8
