Современный автомобиль оснащен значительным количеством всевозможных датчиков, основная задача которых – контроль за работой механизмов или систем.

Данные от этих датчиков передаются на электронный блок управления, который уже на основе полученной информации производит настройку работ определенных систем.

Одним из наиболее важных среди этих контрольных элементов является датчик положения коленчатого вала (ДПКВ, датчик ВМТ).

Данный датчик контролирует скорость вращения коленчатого вала двигателя.

На основе его показаний блок управления настраивает работу топливной системы и системы зажигания.

Если проще, то по показаниям ДПКВ блок управления ориентируется, сколько топлива подать в цилиндры и когда это сделать, а также в какой момент подать искру.

Поэтому, пожалуй, это единственный датчик, из-за неисправности которого может не запустится силовая установка ведь сбой в его работе приведет к нарушению работы топливной системы.

Даже если силовая установка и запустится, то работа ее будет неустойчивой, с перебоями и т. д. Поэтому этот датчик коленвала очень важен и нужно следить за его работоспособностью.

ДПКВ. Замена датчика положения коленчатого вала. ВАЗ, ЛАДА.

испортился датчик коленвала! сделай как я

Признаки неисправности датчика коленвала

Независимо от того, по какой технологии работает ДПКВ, признаки неисправностей в его работе всегда одинаковы. Если не работает датчик коленвала, то об этом вам скажут следующие признаки:

Датчик коленвала который будет давать сбой из-за большого количества металлической стружки

• значительное снижение динамических характеристик машины (хотя этот фактор может быть следствием и других поломок, все же стоит провести диагностику ДПКВ);
• произвольно меняются обороты двигателя в движении;
• в холостом режиме обороты мотора «плавают»;
• во время динамической нагрузки в двигателе возникает детонация;
• при полном выходе из строя ДПКВ, становится невозможно запустить двигатель.

Далее вкратце остановимся на устройстве датчика коленвала для того, чтобы лучше понять причины возникновения неисправностей и методы их устранения.

Расположение ДПКВ — особенности конструкции

Обычно данный датчик располагается возле шкива привода ремня генератора. На этом шкиве обычно сделан по окружности зубчатый венец, так называемый диск синхронизации. Именно на вращение этого диска и реагирует датчик.

Стоит отметить, что для точного получения данных о вращении коленчатого вала, ДКПВ располагается на определенном удалении от диска.

У правильно установленного устройства расстояние между его сердечником и вершиной любого зуба должно составлять 0,6-1,5 мм.

Место расположения ДКПВ не самое удобное, но добраться до него вполне возможно.

На автомобилях используется несколько разных по конструкции и принципу работы ДПКВ:

• индукционный (один из самых распространенных);
• датчик, использующий эффект Холла;
• Оптический.

Об особенностях конструкции и работы каждого из них пока говорить не будем, перейдем сразу к неисправностям.

Где расположен датчик положения коленвала?

Данный комплектующий элемент располагается в кронштейне, который установлен в центральной области шкива на приводе генератора. Как правило, на большинстве современных автомобилей он установлен не впритык, а с зазором 1-1.5 мм около конструкции самого зубчатого шкива.

Для удобства отсоединения и регулировки ДПКВ к нему подсоединяют 50-70 см провод, который имеет необходимые разъемы для ключей. Для выставления и корректировки положения необходимо только регулировать шайбу, закрепленную над посадочным гнездом самого элемента. Регулировка шайбы может производиться как вами самостоятельно, так и специалистами в автосервисе – в любом случае она позволит избежать скорой поломки цилиндров двигателя и значительно снизить расход топлива.

При появлении неисправностей в датчике коленчатого вала бортовой компьютер автомобиля лишается возможности выставить ряд необходимых для работы системы зажигания характеристик:

• Подсчитать количество необходимого для впрыска топлива;
• Выявить нужный момент для впрыска;
• Поменять угол поворота распределительного вала;
• Определить, произошло зажигание или нет (актуально для бензиновых моторов).

Совет:

появление проблем с зажиганием сказывается на работе всех систем машины. Часто после топливной системы начинать ломаться рулевая рейка на ВАЗ-2114 .

Признаки неисправности

Нарушение работоспособности данного устройства сразу же проявиться. Симптомами неисправного ДКПВ являются:

• Невозможность запуска силовой установки;
• Падение динамики авто во время движения;
• Плавающие обороты на разных режимах движения;
• Перебои в работе, неустойчивость оборотов холостого хода;
• При нагрузках возможно появление детонации.

Стоит отметить, что поскольку данный датчик очень важен для функционирования силовой установки, то при его неисправности электронный блок просигнализирует об этом загоранием «Check Engine

».

Конечно, причиной появления данной надписи или значка на приборной панели может быть и нарушение работы в другой какой-то системе, однако в сочетании с указанными симптомами, можно зразу предполагать, что виной всех бед с авто является именно ДКПВ.

Замена

Если признаки неисправности дпкв связаны с повреждениями устройства, его меняют без ремонта. Контроллеры располагаются в неудобном месте, к крышке масляного насоса крепятся единственным болтом. Как снять элемент по шагам.

• Отключается зажигание, снимается минусовая клемма АКБ.
• Определяется маслонасос, где находится датчик, вынимается разъем. От контроллера идет 80 см. провод на колодку, определить место разъема можно по проводу.
• Гаечным ключом на «10» откручивается единственный винт.
• Прибор вынимается.

Перед монтажом нового элемента необходимо тщательно очистить посадочное место датчика и штекер разъема, проверить целостность проводки. Это позволит избежать быстрой поломки новой детали.

Если проблема в работе ДВС связана с отсутствием сигнала от разъема датчика на ЭБУ, проверяется цельность проводки. Диагностику электроники, если подача сигнала есть, но нет ответа электронного блока, проводят в специализированной мастерской. В 90 % случаев требуется перепрошивка системы управления и замена электронных блоков.

В половине случаев датчик выходит из строя по причине банальной грязи. Расположен контроллер в непосредственной близости от маслонасоса, который может выбрасывать капли жидкости. Масло, попадая на считывающий элемент датчика, забивает поверхность, окисляет и мешает полноценной передаче данных.

Замена датчика положения коленвала на ВАЗ 2110, Калине, Гранте, Приоре, 2112 и 2114

Способы проверки

Перед тем как идти в автомагазин за новым датчиком, все же рекомендуется вначале проверить тот, что установлен на авто.

Так будет значительно быстрее определить, почему авто плохо работает ведь возможно, что виноват во всем совсем не датчик, тем более что некоторые способы проверки не такие уж и сложные.

Самыми распространенными являются:

• проверка на сопротивление катушки датчика;
• комплексная проверка (сопротивления катушки и изоляции, индуктивности обмотки);
• проверка осциллографом.

Первые две проверки – достаточно простые, выполнить их можно вполне самому, имея необходимые приборы.

Третий способ – самый точный, но провести проверку его возможно только на специализированных станциях.

Проверка на ВАЗ 2110

Чтобы было более наглядно, рассмотрим каждый способ проверки датчика коленвала на примере нескольких авто.

Первым будет ВАЗ-2110, на котором используется индукционный тип устройства.

Итак, двигатель на «Десятке» забарахлил и есть все предположения, что это произошло из-за датчика коленчатого вала. Под руками есть мультиметр, который может работать в режиме омметра.

Этого вполне достаточно, чтобы произвести проверку на сопротивление обмотки.

Первое, что нужно сделать – осмотреть устройство, пока оно установлено на авто, а точнее — проверить наличие зазора между ним и диском синхронизации.

Вполне возможно зазора там нет из-за того, что на датчик или диск налипла грязь, которая и привела к нарушению работоспособности.

Если с зазором все в порядке, до демонтируем устройство с авто.

На ВАЗ 2110 оно находится на крышке масляного насоса.

Перед этим лучше нанести метки положения ДПКВ.

Следующий этап – оценка внешнего состояния. Корпус датчика должен быть целым, без следов повреждения, сердечник – чистым, а контактные выводы – без следов окисления, а провода не иметь повреждений.

Способы проверки датчика коленвала

Для того чтобы проверить датчик коленвала необходимо полностью его снять. Прежде всего до него следует добраться. Размещен он возле шкива генератора на крышке масляного насоса. Прибор следует снять. Для этого подойдет ключ на 10 мм.

Перед тем, как приступить к снятию устройства, на нем и картере следует поставить специальные отметки, чтобы потом устройство можно было без труда поставить на место или правильно разместить новое.

Вначале делают визуальный осмотр. Если на приборе есть видимые механические повреждения, заметны царапины, вмятины, то рекомендуется полная замена устройства. Если видимых повреждений нет, то используют мультиметр. Между датчиком и диском синхронизации должен сохраниться зазор 0,6 – 1,5 мм. Если есть возможность проверить узел на диагностическом сканере, то сразу появится ошибка в размещении. Однако она может быть связана и с обрывом проводки.

Для первого варианта проверки понадобится омметр, с помощью которого замеряется сопротивление на обмотке. Норма для показателя 550-750 Ом. Если по сравнению с нормой есть небольшая разница до 10%, то ничего страшного нет. При наличии серьезных отклонений необходима замена устройства.

Проверка датчика возможна и с помощью вольтметра. Для этого варианта понадобится трансформатор и измеритель индуктивности. Возможно такой способ будет слишком сложным и затратным. Хотя он считается довольно эффективным.

Сначала необходимо высчитать индуктивность. Если прибор исправен, то это значение будет находиться в районе 200 – 4000 иГн. Напряжение питания при этом будет не менее 500 мВ. Затем следет взят мегомметр и им измерить сопротивление, которое не должно быть ниже 20 Мом.

Поломки датчика коленвала на ВАЗ 2110 довольно редки и связаны со скоплением грязи, заводским браком, механическими повреждениями.

Комплексная проверка на Opel Vectra B

Теперь возьмем другой автомобиль и на нем рассмотрим последний из способов проверки – комплексной.

Такая проверка значительно лучше, чем обычным мультиметром, но по точности недотягивает до осциллографа.

В качестве проблемного авто теперь выступит Opel Vectra B. Симптомы оставляем те же.

Начальные работы тоже не отличаются от ВАЗ-2110: датчик снимается, осматривается, тщательно отмывается и только после этого можно приступать к проверке состояния.

Но для комплексной проверки понадобится больше оснащения:

• Мультиметр;
• Мегаомметр;
• Прибор для измерения индуктивности.

Все измерения лучше производить в отапливаемом помещении, чтобы показания были корректными.

Вначале измеряется сопротивление катушки, как это расписано выше. Показания по сопротивлению должны быть в указанном в техдокументации диапазоне.

Следующая проверка – измерение индуктивности обмотки, для чего используется прибор для ее измерения. У рабочего ДПКВ индуктивность должна быть в диапазоне 200-400 мГн.

Приборы на фото ниже.

Также проверяется сопротивление изоляции мегаомметром. При подаче напряжения в 500 В, показатель сопротивления у датчика должно быть не более 20 Мом.

На основе этих замеров и устанавливается, является ли ДПКВ рабочим, или же требует замены.

Фото приборов ниже.

Проверка

Перед тем как его проверить, до него сперва необходимо добраться. А находится устройство в не очень удобном месте на двигателе. Так что приготовьтесь затратить на это некоторое время.

Вообще же искомый нами датчик находится на крышке масляного насоса. Искать его нужно непосредственно возле шкива генератора.

Теперь к вопросу о том, как его проверить. Рассмотрим две наиболее распространенных ситуации, но для начала снимем элемент.

• Демонтаж датчика осуществляется ключом на 10 миллиметров;
• Обязательно перед снятием сделайте специальные метки на картере и датчике. Это позволит вернуть его на прежнее место, либо установить новый регулятор в правильном положении;
• Если отсутствуют внешние, заметные на глаз повреждения датчика коленчатого вала, тогда необходимо использовать мультиметр;
• Не забудьте замерить расстояние между датчиком и диском синхронизации. В нормальном положении зазор составляет в пределах от 0,6 до 1,5 миллиметра.

Первый способ проверки

В данном случае вам потребуется омметр, которым вы будете заменять сопротивление на обмотке. Согласно нормам завода-производителя, показатель составляет от 550 до 750 Ом.

Ничего страшного, если ваши показатели несколько отличаются от нормы. Если же отклонения серьезные, вам обязательно придется заменить датчик.

Следует отметить справедливости ради, что датчик положения коленчатого вала на моделях ВАЗ 2110 редко ломается. Среди основных причин его отказа от нормальной функциональности является накопление грязи, механические повреждения, а также банальный заводской брак.

Второй метод

Здесь потребуется вольтметр, трансформатор и измеритель индуктивности. Мерить сопротивление желательно в условиях компактной температуры.

Когда показатели омметра получены, вооружитесь прибором для измерения индуктивности. В норме прибор должен показать от 200 до 4000 единиц (миллигенри).

Мегомметром измеряется сопротивление при питании обмотки датчика положения коленвала в 500 вольт. При нормальном состоянии показания составят не более 20 Мом.

Особенности проверки на других авто

Что касается других авто, к примеру, ВАЗ-2109 с инжекторным двигателем, ВАЗ-2112 и ВАЗ-2114, то у них проверка проводится идентично автомобилю ВАЗ-2110.

Примечательно, что для ВАЗов при проверке на сопротивление катушки датчика коленвала, можно провести дополнительную проверку.

Но для этого мультиметр нужно перевести в режим вольтметра с пределом измерения в 200 мВ.

После подключить щупы к выводам ДПКВ и провести любым металлическим предметом, к примеру, отверткой на небольшом удалении от сердечника.

Если датчик исправен, то он отреагирует на металл, мультиметр покажет всплески напряжения на дисплее. Отсутствие этих всплесков будет указывать на неисправность элемента.

Что касается такого авто, как Reno Logan, то отличие от ВАЗа у этой машины сводится к несколько другим показаниям сопротивления катушки датчика при измерении омметром.

У исправного ДПКВ Logan нормальное сопротивление составляет 200-270 Ом.

У Daewoo Lanos показатель сопротивления катушки должен находиться в пределах 500-600 Ом.

А вот на двигателе ЗМЗ-406, устанавливаемый на автомобили «Волга» и «Газель», нормальным является сопротивление катушки в диапазоне 850-900 Ом.

Каким бы автомобилем вы не обладали, но, если на нем установлен инжекторный двигатель – значит возникновение проблем в работе мотора из-за ДПКВ вполне возможно.

Видео: проверка датчика положения коленвала

Датчик положения коленчатого вала автомобиля ВАЗ-2107, равно как и других инжекторных машин, предназначен для синхронизации работы системы зажигания двигателя, а также топливных форсунок. Выход из строя этой детали приведет к тому, что может возникнуть одна из трех ситуаций: нестабильная работа двигателя, неполное сгорание топлива или же полный отказ в работе мотора.

Самыми распространенными типами датчиков коленвала являются индукционные. Именно такой датчик установлен на автомобили ВАЗ-2107 инжектор. Они имеют свои особенности, преимущества и недостатки, а также методы диагностики и ремонта. Данная информация кратко будет приведена далее.

Что такое датчик положения коленвала на вазе

Датчик положения коленчатого вала индукционного типа устанавливается рядом со специальным диском, расположенным совместно с приводным шкивом коленчатого вала. Специальный диск называют реперным или задающим. Вместе с ним обеспечивает угловую синхронизацию работы блока управления. Пропуск двух зубьев из 60 на диске позволяет системе определить ВМТ 1-ого или 4-ого цилиндра. 19-й зуб после пропуска должен смотреть на стержень ДПКВ, а метка на распредвале должна стоять против загнутого кронштейна отражателя. Зазор между датчиком и вершиной зуба диска находится в пределах 0,8-1,0 мм. Сопротивление обмотки датчика 880-900 Ом. Для снижения уровня помех проводник датчика коленчатого вала экранирован.

После включения зажигания управляющая программа блока находится в режиме ожидания сигнала импульсов синхронизации с датчика положения коленчатого вала. При вращении коленвала сигнал синхроимпульсов поступает мгновенно в блок управления, который, в соответствии с их частотой коммутирует на «массу» электрическую цепь форсунок и каналы катушки зажигания.

Алгоритм программы блока управления работает по принципу считывания проходящих мимо магнитного сердечника ДПКВ 58-ми зубьев с пропуском двух. Пропуск двух зубьев является опорной меткой для определения поршня первого (четвертого) цилиндра в положении верхней мертвой точке, с которой блок анализирует и распределяет по рабочим тактам двигателя коммутационные сигналы, управляющие открытием форсунок и искрой на свечах зажигания.

Блок управления выявляет кратковременный сбой в системе синхронизации и пытается пересинхронизировать процесс управления. В случае невозможности восстановления режима синхронизации (отсутствие контакта на разъеме ДПКВ, обрыв кабеля, механические повреждения или излом задающего диска) система выдает на панель приборов сигнал об ошибке, зажигая аварийную лампу Check Engine. Двигатель при этом заглохнет и запустить его будет невозможно.

Датчик положения коленчатого вала является надежным устройством и редко выходит из строя, но иногда встречаются неисправности, связанные с невнимательным или халатным отношением специалистов, обслуживающих двигатель.

Например, на ВАЗ-2112 установлен двигатель 21124 (16 клапанов где кабель ДПКВ находится очень близко к выпускному коллектору) и проблема возникает обычно после ремонта, когда фишка на кабеле не закреплена на скобе. Соприкасаясь с горячей трубой кабель плавится, разрушая схему соединения и автомобиль глохнет.

Другим примером может оказаться некачественно изготовленный задающий диск, резиновая муфта которого может проворачиваться по внутреннему соединению.

Электронный блок управления, получая единственный сигнал от ДПКВ, определяет положение относительно коленчатого вала в каждый момент времени, рассчитывая частоту его вращения и угловую скорость.

На основе синусоидальных сигналов, выданных датчиком положения коленчатого вала, решается широкий круг задач:

• Определение в данный момент времени положения поршня первого (или четвертого) цилиндра.
• Управление моментом впрыска топлива и длительностью открытого состояния форсунок.
• Управление системой зажигания.
• Управление системой изменения фаз газораспределения;
• Управление системой абсорбирования паров топлива;
• Обеспечение работы других дополнительных систем, связанных с частотой вращения вала двигателя (например, электроусилитель руля).

Таким образом, ДПКВ обеспечивает функционирование силового агрегата, с высокой точностью определяя работу его двух основных систем — зажигания и впрыска топлива.

Прежде, чем приобретать ДПКВ для его замены, необходимо уточнить о типе устройства, установленного на двигателе.

Предназначение датчика положения коленвала

Штатный датчик положения коленвала ВАЗ 2110 предназначен для организации синхронной работы фаз для топливного впрыска и передачи импульсного потока для возгорания воздушно-капельной смеси в камере сгорания. При изъятии этого прибора из системы эксплуатации газораспределительного механизма завести автомобиль не представляется возможным.

В ВАЗ 2110 датчик коленвала работает по принципу индукции электромагнитного поля, а полученная информация транслируется с приводного генераторного шкива зубчатого типа, который расположен рядом с генератором. Ее получает контроллер, который в дальнейшем генерирует полученные показатели на бортовое электронное устройство транспортного средства.

Типы датчиков коленвала

Индуктивный (магнитный) ДПКВ

В основе устройства лежит намагниченный сердечник, помещенный в катушку. В состоянии покоя магнитное поле постоянно и в его обмотке отсутствует ЭДС самоиндукции. Когда перед магнитным сердечником проходит вершина металлического зуба задающего диска магнитное поле вокруг сердечника изменяется, что приводит к индукции тока в обмотке. При вращении диска на выходе возникает переменный ток, при этом частота тока изменяется в зависимости от частоты вращения вала. Работа основана на эффекте электромагнитной индукции.

Конструкция датчика положения коленвала

Конструкция ДПКВ несложна, и состоит из небольшого количества элементов. В частности, его основным элементом является намагниченный стальной сердечник, на который намотан тонкий медный провод. Сверху же их прикрывает пластмассовый (пластиковый) корпус. Естественно, что в медной обмотке все провода изолированы между собой (это может быть реализовано по-разному, например, посредством компаундной смолы или обычной изоляции из ПВХ или другого материала).

Принцип действия

устройства заключается в следующем. В непосредственной близости от датчика вращается «мониторинговый» диск с зубьями по периметру. Два из них отсутствуют, образуя некую пустоту. Основная задача датчика — фиксировать прохождение этого участка и подавать соответствующие сигналы на ЭБУ. Если он будет делать это с опозданием или со слабым сигналом, то электронный блок будет выдавать некорректную информацию в топливную систему, и будет образовываться смесь неоптимального состава.

Как проверить датчик коленвала ВАЗ

Вазовский датчик коленвала индуктивного типа проверяется мультиметром на предмет обрывов внутри катушки и заданного сопротивления, величина которого находится в диапазоне 600-900 Ом. Обязательной так же является проверка проводки ДПКВ.

Проверка может быть осуществлена измерением индуктивности, для этого необходимо иметь три прибора: вольтметр, трансформатор и измеритель индуктивности. Метод не сложный, но громоздкий и эффективнее купить новый датчик с целью проверки работоспособности двигателя.

Проверку ДПКВ также осуществить стартерной прокруткой, наблюдая за показаниями тахометра. Диодной контролькой можно проверить наличие импульсов на разъеме форсунок.

Проверка работоспособности

Чтобы проверить, работоспособен ли датчик положения коленвала, необходимо замерять сопротивление его обмоток с помощью омметра или мультиметра. Нормальные показания составляют 550 – 570 Ом.

Если они отличаются от этих цифр, значит, нужна замена на новый. Старый не подлежит ремонту, зато стоит недорого, а осуществить замену проще простого, следуя алгоритму, обратному снятию.

• Автор: ratico19
• Распечатать

Оцените статью:

1. 5
2. 4
3. 3
4. 2
5. 1

(3 голоса, среднее: 2 из 5)
Поделитесь с друзьями!

Замена фишки и распиновка ДПКВ ВАЗ 2110

С течением времени происходит износ проводов, идущих на фишку ДПКВ. Расположен в нижней части двигателя и недалеко от переднего колеса, в результате на ДПКВ и его фишку попадает и оседает грязь, снег, масло, химические агрессивные среды в виде соли, что ведет к медленному окислению проводов на фишке и в последствии к их обрыву. Так как провода от фишки совмещены в единый жгут, то при его замене предусмотрена ремонтная фишка с выступающими двумя проводами длиной 15 см. Удалив поврежденную фишку, устанавливают новую на «скрутку». Точки скрутки изолируют использованием термоусадки или изоленты.

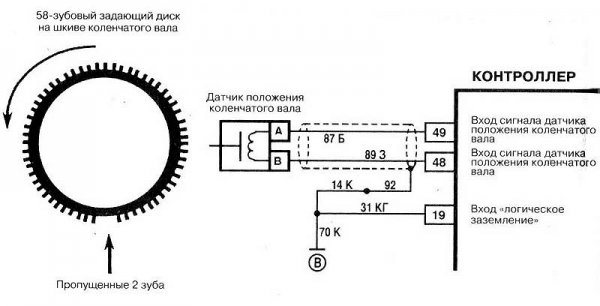

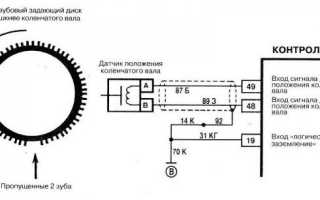

Из приведенной ниже схемы видно, что распиновка их не сложная и два провода непосредственно соединяются с контактами входа сигнала в блоке управления, проходя по всей длине жгута. Полярность соединения сигнальных проводов датчика с блоком управления должна соблюдаться. При обратной полярности система синхронизации работать не будет. Для восстановления работы ДПКВ необходимо просто поменять местами провода и проверить работоспособность, запустив двигатель.

Замена датчика коленвала

Такой вид ремонтных работ, как замена датчика коленвала ВАЗ 2110 представляет собой перечень несложных технических работ, для проведения которых достаточно элементарных навыков в слесарном деле. На подготовительном этапе необходимо первоначально очистить место работы от грязевых и масляных отложений.

После снятия изделия новый элемент вставляется на место неисправного, закрепляется штатным крепежом и подсоединяется электрический провод. Эти действия означают, что замена датчика коленвала ВАЗ 2110 финишировала и пора приступать к пуску двигателя.

Современный автомобиль, будь это иномарка или отечественный «ВАЗ», очень трудно представить себе без обилия различных электронных систем. Все они по своему функционалу делятся на несколько категорий. Это может быть система управления двигателем, КПП, ходовой частью и салоном. Относительно первого момента одной из составляющих такой системы является датчик коленвала. «ВАЗ-2110» и его последующие модели оснащаются им с конвейера. Что же, давайте рассмотрим особенности этого электронного устройства.

Осциллограмма ДПКВ ВАЗ

Для точной диагностики работы ДПКВ применяется осциллограф. Подключив щупы осциллографа на экране монитора отобразится осциллограмма работы ДПКВ, на которой можно четко различить точку пропуска зубьев и измерить величину сигнала в вольтах по максимальной амплитуде 58-ми зубьев, расположенных между точками пропуска.
