⭐ ⭐ ⭐ ⭐ ⭐ В процессе установки новой акустической системы у владельца может возникнуть следующая задача – как подключить твитеры (пищалки), чтобы они работали качественно и без проблем?

Суть вопроса в сложности устройства современных стереосистем. По этой причине на практике нередко бывают случаи, когда установленные пищалки либо работают с искажениями, либо не работают вообще. Придерживаясь правил установки, можно избежать возможных трудностей – процедура окажется максимально быстрой и простой.

В каких местах рекомендовано устанавливать высокочастотные динамики?

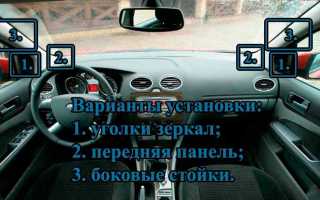

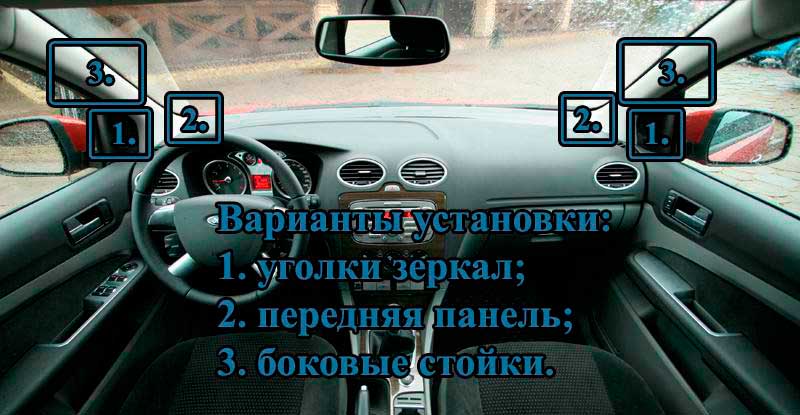

Производители рекомендуют много мест, в которых можно разместить высокочастотные динамики, чаще всего на уровне ушей. Другими словами, направить их как можно выше на слушателя. Но не все согласны с подобным мнением. Такая установка не всегда удобна. Она зависит от конкретных обстоятельств. И количество вариантов установки довольно-таки большое.

Например:

• Уголки зеркал. В процессе поездки они не будет вызывать дополнительный дискомфорт. Притом красиво впишутся в интерьер транспортного средства;

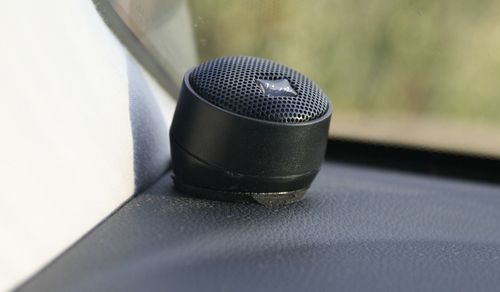

• Приборная панель. Монтаж можно выполнить даже с помощью двухстороннего скотча;
• Подиумы. Здесь есть два варианта. Первый – поставить твитеры в штатный подиум (который идёт в комплекте с пищалкой), второй – изготовить подиум самостоятельно. Последний случай более сложен, но при этом гарантирует более качественный результат.

Куда лучше всего направлять твитеры?

Проектируя автозвук, можно выбрать один из двух вариантов:

1. каждый твитер направляется на слушателя. То есть, правую пищалку направляют на водителя, левую – также на него;
2. Диагональная установка. Другими словами, твитер справа направляется на левое сиденье, в то время как левый динамик – на правое.

Выбор того или иного варианта зависит от индивидуальных предпочтений владельца. Для начала можно направить вч динамики на себя, а потом попробовать диагональный способ. После тестирования владелец сам решит, нужно выбрать первый способ, либо отдать предпочтение второму.

Как подключить динамики к магнитоле авто

Прежде чем приступить к установке и подключению динамиков, нужно определиться с местом их монтажа. В зависимости от автомобиля, под колонки могут быть предусмотрены места с завода. Передние динамики рекомендуется монтировать по краям торпеды либо в дверях. Оба варианта хороши, но второй является наиболее популярным, поскольку закрепить динамические головки можно надёжнее. Кроме этого, в корпус двери можно встроить акустический подиум. В обязательном порядке измеряется диаметр колонок, после чего размеры переносятся на двери, например, острым ножом. Желательно, для того чтобы перенести размеры, использовать лекала.

Что касается второй пары динамиков, то их располагают в задней части салона. В основном для этих целей используется задняя полка либо двери. В любом случае монтаж предполагает некоторые доработки. Штатная полка автомобиля представляет собой декоративный элемент и для установки динамиков её потребуется снять и установить колонки с подиумами. Только в этом случае можно рассчитывать на качественный звук и отсутствие скрипов, дребезга и т. п.

Выбор проводов

Для подключения динамиков рекомендуется использовать акустические провода сечением 1,5–4 мм². Несмотря на то что по сравнению с магнитолой и динамиками они имеют невысокую стоимость, не стоит пренебрегать их качеством. Прежде всего, нужно знать и учитывать, что провода, идущие в комплекте с акустической системой, непригодны для нормальной работы колонок: они имеют сечение 0,25–0,5 мм². Такой проводки будет достаточно только для подключения динамических головок малой мощности (до 15–20 Вт). Все дело в том, что ВЧ сигнал в проводе распространяется по его поверхности. Используя провода малого сечения, ухудшается не только качество, но и громкость звука.

Акустические провода следует выбирать сечением 1,5–4 мм², что зависит от мощности сигнала. Не стоит использовать провода, идущие в комплекте с акустикой из-за малого сечения, что негативно отразится на качестве звучания

Нужно учитывать и тот факт, что акустические провода имеют маркировку, могут иметь как две, так и четыре пары, быть однотонными либо с чёрной полосой. Соединение однотонного проводника выполняют с широким контактом динамика, с чёрной маркировкой — с узким. Если акустика имеет малую мощность (до 20 Вт), то минус для боковых и задних колонок можно использовать общий. Для систем большей мощности, «+» и «-» должны подаваться на каждый динамик отдельно, при этом минусовой провод нельзя соединять на кузов автомобиля. В противном случае звук будет с искажениями. В основном материалом изготовления жил акустических проводов является медь и алюминий. Использовать медь предпочтительнее, поскольку на соединениях она окисляется меньше, но и стоит по сравнению с алюминием дороже. Есть и более дорогие провода — серебряные.

На динамике есть плюсовая и минусовая клеммы, отличающиеся по размерам. При подключении нужно соблюдать полярность

Шумоизоляция дверей

Приняв решение по инсталляции динамиков в двери, следует учитывать, что добиться хорошего звучания без шумоизоляции не удастся. В этом случае необходимо выполнить ряд следующих условий:

• проводят мероприятия, направленные на виброизоляцию дверей, что позволит избежать дребезга при проигрывании НЧ;
• внутри двери делают закрытый объем, что обеспечит детальное звучание;
• динамик надёжно закрепляют на поверхности двери;
• выполняют шумоизоляцию двери, чтобы снизить уровень шума снаружи;
• проводят обработку против вибраций и скрипов обшивки двери, что позволит избежать дребезгов и призвуков при громком прослушивании музыки.

При монтажных работах нужно стремиться сохранить как внешний вид салона, так и целостность обшивки, что требует аккуратности при снятии обшивочного материала. Стандартные динамики крепятся непосредственно к отделке. Такой вариант не является верным, поскольку не обеспечивается требуемая жёсткость. Обшивка при звучании раскачивается, создаются призвуки и резонанс, отдача на НЧ снижается. Для достижения требуемого уровня вибро — и шумоизоляции, на внешнюю часть корпуса двери наносится проставка Бимаст. Участок металла, расположенный напротив отверстия под стандартную динамическую головку, оклеивается битопластом во избежание стоячих волн.

Чтобы звучание было качественным, обязательно нужно подготовить двери, а именно шумоизолировать. Этот процесс позволит избежать дребезгов, скрипов и посторонних шумов

Инструменты и материалы

Чтобы установить динамики понадобятся следующие инструменты и материалы:

• высококачественный акустический кабель;
• пластиковая и резиновая гофра;
• мультиметр;
• изоляционный материал;
• дрель и свёрла;
• прокладочные кольца;
• кусачки;
• набор отвёрток.

Как проложить провода

Если в дверях нет отверстий для прокладки проводов, их делают самостоятельно, при этом избегают контакта между изоляцией провода с металлом либо пластиком. Для этих целей используют специальные кольца либо резиновую гофру. Для прокладывания кабеля к задним динамикам, провода удобнее всего расположить параллельно штатной проводке, для чего потребуется снять декоративную обшивку салона и разобрать торпеду. Процедура трудоёмкая, но лучше сразу сделать все по уму, чем потом столкнуться с возможными проблемами, проложив провода, например, под ковриком.

Особенности подключения

Пищалка – это элемент стереосистемы, задачей которого является воспроизведение звука частотой от 3000 до 20 000 герц. Магнитола же выдаёт полный спектр частот, начиная от пяти герц и заканчивая 25 000 герцами.

Пищалка может качественно воспроизвести только автозвук, частота которого составляет минимум две тысячи герц. Если на неё подать более низкочастотный сигнал, он не будет воспроизводиться, а при достаточно большой мощности, на которую рассчитаны средне- и низкочастотные динамики, пищалка может выйти из строя. При этом о каком-либо качестве проигрывания не может быть и речи. Для долговечной и надежной работы пищалки следует избавиться от низкочастотных составляющих, которые присутствуют в общем спектре. То есть, сделать так, чтобы на неё попадал только рекомендованный диапазон рабочих частот.

Первым и самым простым способом отсечения низкочастотной составляющей является последовательная установка конденсатора. Он хорошо пропускает высокочастотную полосу частот, начиная от двух тысяч герц и более. И не пропускает частоты ниже 2000 Гц. По сути, это простейший фильтр, возможности которого ограничены.

Как правило, конденсатор уже присутствует в составе акустической системы, поэтому в дополнительном приобретении не нуждается. Подумать об его покупке следует в том случае, если владелец решил обзавестись бывшей в употреблении магнитолой, и не нашёл конденсатор в комплекте твитера. Выглядеть он может следующим образом:

• Специальная коробочка, на которую подаётся сигнал и далее передается напрямую к пищалкам.
• Конденсатор смонтирован на проводе.
• Конденсатор встроен непосредственно в сам твитер.

Если вы не увидели ни одного из перечисленных вариантов, следует докупить конденсатор отдельно и установить своими руками. В радиомагазинах их ассортимент велик и многообразен.

Диапазон фильтруемых частот зависит от типа установленного конденсатора. Например, владелец может установить конденсатор, который будет ограничивать диапазон частот,подаваемых для колонок на уровне трех или четырех тысяч герц.

Обратите внимание! Чем выше частота сигнала, подаваемого на твитер, тем большей детализации звука можно добиться.

При наличии двухполосной системы можно сделать выбор в пользу среза от двух до четырех с половиной тысяч герц.

Подключение

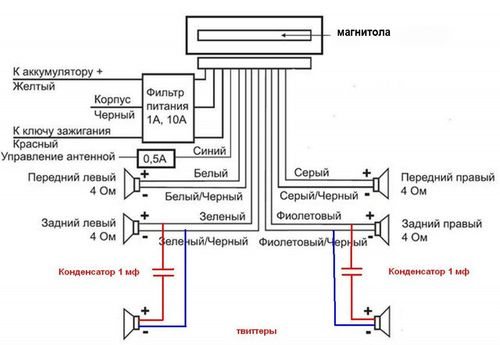

Подключение твитера выглядит следующим образом, он подключается на прямую к динамику который расположен у вас в двери плюс твитера подключается к плюсу динамика а минус к минусу, при этом конденсатор должен присоединяться к плюсу. Более подробно какой цвет провода к какой колонке подходит смотрите в схеме подключения магнитолы. Это практический совет для тех, кто не знает, как подключить твитеры без кроссовера. Альтернативный вариант подключения, это — использование кроссовера. В некоторых моделях акустических систем для авто он уже имеется в комплекте. Если отсутствует,можно приобрести его отдельно.

Предназначение

Главной целью установки пищалок является воспроизведение высоких частот. Представляют собой небольшие колонки, которые устанавливаются в передней и задней части авто (или в одной из них), в зависимости от аудиосистемы. Для максимального эффекта используются в составе многокомпонентных аудиосистем, но можно найти в розничной продаже (например, от фирмы Пионер). К плюсам динамиков относят лёгкость в установке — правильно подключить пищалки может каждый автовладелец.

Колонки для лучшего звучания

При монтаже в акустические системы автомобилисты устанавливают твитеры через кроссовер – это устройство, обеспечивающее рабочие диапазоны для колонок. Он разделяет частоты при работе с многокомпонентной аудиосистемой. Это позволяет добиться максимального эффекта от системы и обеспечить высококачественное качество звука в машине.

Подключить пищалки к кроссоверу достаточно просто, и для этого, нужно только ознакомиться с инструкцией аудиосистемы. Но бывают случаи, когда подключить пищалки в авто необходимо напрямую к магнитоле.

Подключение твитеров к магнитоле

Внимание: установка твитеров без кроссовера или других фильтров может повлиять на качество звучания! С магнитолы сигнал выходит одинаковый, и распределяться по частотам не будет. Так подключать динамики не рекомендуется, но возможно.

Допускается подключить пищалки к колонкам, которые уже установлены. Для этого потребуется фильтр 1-го порядка (конденсатор). Ёмкость будет зависеть от установленных динамиков и в каждом конкретном случае подбирается индивидуально.

Правила подсоединения

ПОДКЛЮЧЕНИЕ ПИЩАЛОК, 3-х полоска на ВАЗ 2114

Как Установить твитер ВЧ (пищалок) в MAZDA3 тест и обзор !!!

Замена штатной акустики на автомобиле Solaris.

Другие особенности

На сегодняшний день самым распространенным вариантом твитера является электродинамическая система. Конструктивно она состоит из корпуса, магнита, катушки с обмоткой, диафрагмы с мембраной и запитывающих проводов с клеммами. При подаче сигнала, в катушке протекает ток, образуется электромагнитное поле. Оно взаимодействует с магнитом, возникают механические колебания, которые передаются на диафрагму. Последняя создаёт акустические волны, слышен звук. Чтобы повысить эффективность звуковоспроизведения, мембрана имеет специфическую купольную форму.Автомобильные твитеры, как правило, используют шелковые мембраны. Для получения дополнительной жесткости мембрану пропитывают специальным составом. Шелк характеризуется возможностью более эффективно справляться с высокими нагрузками, температурными перепадами и сыростью.В наиболее дорогих твитерах мембрана изготовляется из тонкого алюминия или титана. Встретить подобное можно только на очень престижных акустических системах. В обычной аудиосистеме автомобиля они попадаются довольно редко. Наиболее же дешевым вариантом является бумажная мембрана.

Помимо того, что звучание хуже, чем в двух предыдущих случаях, такое оборудование имеет крайне малый срок эксплуатации. И это неудивительно, поскольку бумага не может обеспечить качественную работу твитера в условиях низкой температуры, повышенного уровня влажности и высокой нагрузки. Когда машина повышает обороты двигателя, может ощущаться посторонний звук.

Не забудьте, что настроить пищалку можно и с помощью магнитолы. Даже в самых дешевых моделях имеется возможность настройки высоких частот. В частности, модели среднего ценового диапазона имеют встроенный эквалайзер, значительно упрощающий задачу.

После установки твитера требуется настроить аудиосистему, а как это сделать читайте в статье «Как настроить магнитолу».

Разновидности колонок для авто

Любые предназначенные для эксплуатации в салоне автомобиля колонки принадлежат к одному из перечисленных ниже типов:

• широкополосные — такими АС производители обычно оснащают свои автомобили на заводе;
• коаксиальные (соосные);
• компонентные.

Единственный динамик широкополосной колонки воспроизводит весь спектр звуковых частот. Это самое дешёвое решение, обычно используемое в штатных аудиосистемах.

Единственный динамик широкополосной колонки способен воспроизвести широкий спектр звуковых частот

Качество звучания повысится, если разделить звуковой спектр на несколько полос и доверить воспроизведение каждой из них отдельному излучателю.

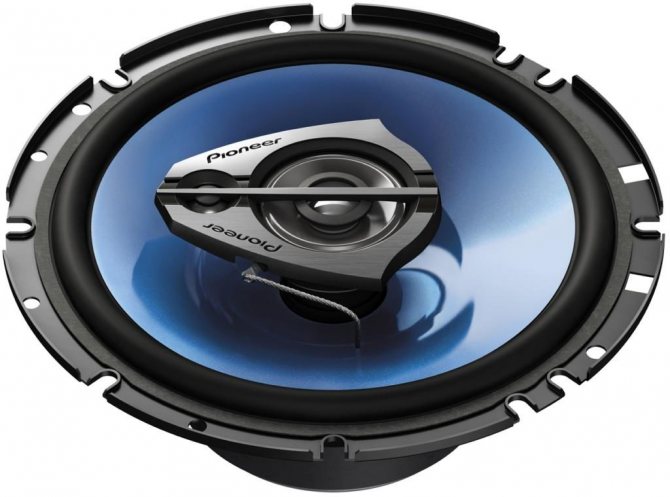

В коаксиальной колонке в едином корпусе установлены несколько звуковых излучателей, что заметно улучшает качество звука

В коаксиальной колонке в едином корпусе, обычно на одной оси, установлены несколько (2–5, чаще 3) излучателей вместе с фильтрами, выделяющими оптимальные для каждой головки звуковые частоты.

Колонки компонентной системы разнесены в пространстве автомобиля

Компонентные акустические системы обладают наиболее широкими возможностями качественного воспроизведения. В них, как и в коаксиальных колонках, звуковой сигнал воспроизводится несколькими излучателями, но каждый выполнен в виде отдельного динамика.

Двухкомпонентные системы: пищалки и кроссоверы

Пищалками или твитерами называют высокочастотные динамики, задача которых воспроизведение частот верхней полосы звукового спектра. Обычные пищалки плоские или немного выпуклые. Рупорные твитеры чуть больше обычных, так как оснащены формирующим чёткую диаграмму направленности элементом — рупором.

Пищалками или твитерами называют высокочастотные динамики

Для выделения полос в компонентных системах используются кроссоверы, изготовленные в виде отдельных блоков разделительные фильтры звуковых частот.

Кроссоверы могут иметь от одной до четырёх ступеней: чем их больше, тем лучше качество звука

Компонентные звуковые системы наиболее сложны для монтажа. Однако разнесение динамиков в пространстве обеспечивает наивысшее качество и объёмность звучания.

Монтаж автомобильных колонок

В бытовых акустических системах правая и левая колонки обычно находятся на одинаковом расстоянии от слушателя и примерно на уровне его головы. В автомобиле такие условия соблюсти нереально, поэтому при монтаже компонентной АС на первый план выходит необходимость добиться возможного приближения к идеалу.

Варианты размещения АС: куда можно установить динамики

Экспериментальным путём было установлено, что для фронтальной акустики оптимальным считается размещение динамиков на краях торпедо и примыкающей к ним части передних стоек. При этом нужно следить за тем, чтобы динамики были вынесены вперёд как можно дальше.

Специалисты также советуют размещать разночастотные динамики, относящиеся к одному каналу, в непосредственной близости друг от друга. Это обеспечит цельность и согласованность звучания. Ориентировать колонки можно в противоположных направлениях: одну направить на водителя, другую — на лобовое стекло машины, чтобы звуковые волны отражались от него.

К сожалению, крупногабаритные динамики сложно разместить по краям торпедо. Поэтому многие автовладельцы выбирают компромиссный вариант.

Имеет смысл расположить низкочастотные и среднечастотные динамики в переднем нижнем углу двери, а ВЧ-головки — на передней стойке или в том же углу торпедо. Такая схема даёт приемлемое качество звучания при меньших затратах времени и денег.

Настолько креативный вариант размещения динамиков на двери автомобиля оценят разве что самые отчаянные меломаны

Дополнительно

При выборе высокочастотного динамика необходимо обращать внимание на некоторые особенности этого оборудования. Например, лучше всего, оценивать звук на тихом и среднем режиме громкости. Так лучше всего проявятся высокие частоты. Это же относится и к настройке собранной системы. Именно при небольшой громкости можно настроить баланс частот.

При выборе пищалки обратите внимание на частотные характеристики СЧ-динамика. Они обязательно должны пересекаться. Иначе вы получите «яму» в частотах, что отрицательно скажется на звучании.

Заключение

. Современный автомобиль сложно себе представить без музыки. В процессе обустройства акустической системы, автовладельцы часто задаются вопросом, как подключить пищалки в авто. На самом деле здесь нет ничего сложного. Достаточно соблюдать определенные правила. Правильный подбор и подключение твитеров напрямую влияет на качество звука.

Каждый автомобилист хочет, чтобы в машине было комфортно и удобно. Один из элементов комфорта, с которым приятнее находиться в авто – музыка. Поэтому автовладельцы пытаются всячески улучшить аудиосистему и устанавливают разнообразное дополнительное оборудование. Один из элементов, помогающих улучшить звук – колонки и качественная аудиосистема. Среди многообразия систем, есть динамики, называемые твитерами или пищалками, которые устанавливаются в дополнение акустики или отдельно. Но как правильно установить колонки, и куда подключать это оборудование знает не каждый автовладелец.

Твитер-пищалка в авто

Изготовление подиумов под твитеры

В выходные муж делал подиумы на свою Шевроле и разместил текст на сайте Лачетти-клуба. Я решила, с его согласия, разместить этот текст здесь, может кому будет интересно прочитать (текст сохранен в оригинале).

Итак, подарили мне на ДР комплект акустики Урал АС-П1629К. А т. к. усилок (Урал 3-х канальный) и саб (DLS Matador 12″) у меня уже были установлены, оставалось поставить подаренный комплект. СЧ/НЧ динамик был установлен в передние двери безо всяких изменений в конструкции двери, только предварительно была сделана полная ШВИ. Твитеры было решено поставить на стойки. Путем долгого прослушивания, оптимальным местом был выбран низ стойки с ориентацией динамика на стекло. Далее приступаем к изготовлению подиума.

Саморезами корпус твитера крепится к стойке, зашкуриваем поверхность стойки, обезжириваем, и вокруг все запенивается строительной пеной.

Ждем когда все высохнет и ножом придаем первоначальный вид нашему подиуму:

Далее, делаем поверхность гладкой и ровной, нанося шпаклевку. После высыхания зашкуриваем. Я использовал шпаклевку со стекловолокном, последним слоем легла финишная шпаклевка, которая скрыла все трещинки и раковины.

Завершающий этап — обклейка стойки винилом. Для этого был закуплен сам винил и 4-е тюбика клея «Момент». Технология обтяжки не слишком сложна, желательно это делать вдвоем, так удобнее. Зашкурив всю стойку и обезжирив ее, наносим клей на ту часть поверхности, которую хотим заклеить. Далее берем обычный фен и греем до того момента, когда клей начинает пузыриться. Затем кладем винил, при необходимости натягивая его и сильно прижимаем. При таком способе оклейки клей моментально схватывает, что позволяет не ждать его высыхания. Самым сложным моментом было обклеить сам подиум, т. к. его поверхность довольно сложная. Тут пришлось помучаться. В итоге, не обошлось без небольших косячков, в виде морщинок винила в нижнем углу стойки. Анализируя произошедшее, сделал вывод, что необходимо было сделать форму подиума более ровной и чтобы поверхности соприкасались под небольшими углами.

Когда все высохло, сделал вырез в центре подиума и поместил туда твитер. В итоге окончательный вид стал таким.

Для тех, кто собирается сделать нечто похожее, дам несколько советов:

1. Работайте на открытом воздухе или хорошо проветриваемом помещении (запах растворителя и шпаклевки распространился по моей квартире с ужасающей быстротой, за что жена мне спасибо, конечно же не сказала, и пригрозила в случае продолжения эксперимента уехать жить к тете).

2. Не создавайте слишком сложную форму подиума, так он обклеится гораздо легче.

Теперь осталось весь этот «колхоз» поставит в машину и наслаждаться музыкой. Всем удачи!!!

Истории наших читателей

Как подключить пищалки к колонкам: что такое пищалки или твиттер, особенности подключения пищалок
К плюсам динамиков относят лёгкость в установке — правильно подключить пищалки может каждый автовладелец. В двери и кузове делают отверстия под резиновую гофру, которая исключит перетирание и переламывание проводов Протягивают акустический провод в гофру при помощи стальной проволоки.

Расположение усилителя, эквалайзера на дополнительной полке под перчаточным ящиком позволяет максимально сократить длину питающего кабеля.

Инструменты Чтобы подключить пищалки к магнитоле или к кроссоверу потребуются: кабель;. Сабвуферы закрытого типа, имеющие герметичный корпус closed Сабвуферы фазоинверторного типа vented , характеризуются наличием фазоинвертора — щели или трубы, служащей для настройки частотной характеристики в области низких частот Сабвуферы полосового типа bandpass — отличаются от вышеперечисленных тем, что сам динамик убран внутрь корпуса сабвуфера, а звук излучается через фазоинвертор Сабвуферы с пассивным излучателем passive radiator имеют дополнительный диффузор или динамик без магнитной системы, служащий для понижения общей резонансной частоты громкоговорителя.

Выбираем место Изначально потребуется определиться с местом для расположения будущей акустической системы. Возможен ещё один вариант — развести провода с помощью кроссовера фильтра частот. Настоятельно советуем поступить именно таким образом, чтобы ваши пассажиры не раздражались от дребезжащего пластика, который будет реагировать так на громкую музыку, исходящую из колонок.

Статья по теме: Как востановить электрику на

В помощь автолюбителям

Достаточно использовать правильные соединительные кабели и не ошибиться в полярности при подключении. Для того чтобы звук с обеих сторон воспринимался ним с одинаковой громкостью можно с помощью балансировки увеличить громкость звучания правых динамиков. Водитель автомобиля сидит слева, и находится ближе к левым динамикам.

Мостовое включение каналов усилителя — подключение при котором 2 канала усилителя работают на 1динамик. По сравнению с прошлым классом эффективность этого выше почти в 2 раза, но высокие искажения в выходном сигнале делают его редко используемым. На фотографии представлен классический низкочастотный электромагнитный громкоговоритель в разрезе.

Есть ещё одна проблема. Сабвуфер — это крупногабаритный элемент, весьма трудоемкий в изготовлении и установке. Для начала рассмотрим характеристики, которые указываются в паспорте.

Это могут быть следующие узлы: Усилитель Акустические системы Сабвуфер Такой набор технических средств позволяет не только повысить громкость звучания, но намного повысить качество воспроизведения музыки. Номинальная электрическая мощность — мощность, которую сможет воспроизводить динамик длительное время без искажений. Как подключить нечётное количество динамиков

Как подключить нечётное количество динамиков

Как подключить динамики на переднюю или заднюю дверь

Случается, что новая колонка, совпадая со старой по диаметру, не «садится» на штатный подиум (кольцо или выступ) либо оказывается толще и начинает слишком выпирать. Иногда подставка напрочь отсутствует. В этом случае следует действовать следующим образом:

1. Установите новый подиум: он необходим для того, чтобы приподнять динамик, если последний упирается в дверные механизмы. Также он играет роль жёсткой и упругой опоры диффузора, улучшает диаграмму направленности, предотвращая «уход» звука под обшивку. Подиум можно купить там же, где и колонки, или изготовить его самостоятельно.
2. В качестве основания используйте подходящие пластиковые корпуса неисправных динамиков либо изготовьте подиум лобзиком из фанеры. По необходимости выпилите несколько колец и склейте их между собой.

Подиум из древесины желательно пропитать защитным составом и покрыть герметиком

Видео: как установить акустику на машину

Как подсоединить колонки двухкомпонентных систем

Примерно 80% автолюбителей, которые устанавливают компонентные звуковые системы, ограничиваются установкой дополнительных пищалок. Некоторым этого мало, так как достичь наивысшего качества звучания невозможно без «прорисовки» нижних частот звукового спектра на грани пределов человеческого слуха.

Препятствия на пути распространения колебаний самых низких частот ухудшают качество незначительно. Поэтому работающие в нижней звуковой полосе огромные сабвуферы размещают в багажнике либо на задней полке салона.

Компонентная система автомобильного звука может содержать от 2 (включая твиттер) колонок на канал до 4, 6 и более

Таким образом, компонентная система автомобильного звука может содержать от 2 (включая твитер) колонок на канал до 4, 6 и более. Практическая реализация зависит от эстетических требований владельца автомобиля, его желания тратить деньги и время на их достижение.

Схема поканального подключения компонентов АС

Все составляющие аудиосистемы соединяются между собой проводами. Слабенькие пищалки можно подключать практически любыми проводами. Совсем другое дело сабвуферы. При мощности 100 Вт динамику потребуется ток около 8 А. Чтобы не ошибиться, лучше всего использовать специализированный акустический кабель сечением провода не менее 2,5 кв. мм.

Для соединения проводов между собой и с колонками в зависимости от особенностей конструкции используют стандартные разъемы, клеммы или скрутку с обязательной пайкой

Провода для подключения колонок прокладывают в малодоступных местах, укрывая под съёмными обшивками по возможности подальше от остальных жгутов. В двери звуковые магистрали заводят через штатные резиновые чехлы-гармошки.

Следуя изложенным выше рекомендациям, любой владелец сможет оснастить свой автомобиль хорошим звуком. Сколько будет использоваться динамиков, где именно они будут устанавливаться — зависит от конструктивных особенностей машины и желания её владельца. А секрет успеха заключается в наличии необходимых комплектующих и аккуратности при выполнении работ.

Правильный выбор динамиков и магнитолы

Для установки в салон автомобиля предназначено, прежде всего, специализированное звуковое оборудование. Производители автомобильных колонок учитывают не только качество звучания, но также непростые условия эксплуатации: вибрацию, запылённость, перепады температуры и прочее.

Можно ли ставить в автомобиль бытовые или эстрадные колонки

Компьютерные и концертные громкоговорители рассчитаны на более щадящие условия. В автомобиле они, скорее всего, долго не проживут.

Кроме того, компьютерным колонкам обычно требуют не только источник звука, но и отдельное питание, без которого они работать не станут, тогда как автомобильные динамики подключаются только к выходу усилителя или магнитолы.

Расположение компонентных источников звука

Качество звучания соосных колонок удовлетворяет большинство автомобилистов, но не всех. Конструктивный недостаток коаксиального звука в том, что высокочастотные твитеры размещаются в малодоступных местах вместе с фронтальными динамиками. Для преодоления этого недостатка используют компонентные системы с разнесёнными в пространстве колонками.

Особенности распространения звука высокой частоты требуют, чтобы, во-первых, пищалки были ориентированы в сторону слушателя, и, во-вторых, между ними и ухом отсутствовали препятствия.

Из-за особенностей компоновки автомобильного салона трудно выбрать идеальное место для расположения твитеров. Наиболее приемлемый компромисс между ценой и качеством — размещение динамиков низкой и средней частоты на штатном месте и вынос высокочастотных головок на торпедо или в переднюю стойку.

Подключение твитеров

Порядок монтажа компонентных динамиков приведён ниже:

При выключенном аккумуляторе установите кроссоверы в защищённом от пыли, влаги и вибрации месте. Подключите разделительные фильтры напрямую к выходу магнитолы. Уложите провода под обшивку.

Устанавливая кроссоверы, убедитесь в том, что они будут надёжно защищены от пыли, влаги и вибрации

Если решено использовать корпусные динамики, надёжно закрепите их по углам торпедо
